Abstract

​ 由于业务的繁重和服务的长期使用压力，现需要将 8 台浪潮的节点进行物理设备的升级，升级的主要板块如下：

1. 每台节点共上新数据盘11块，每块容量为 16T

2. 每台节点共上新内存条12条，每条容量为 64G

3. 基于新上的数据盘做 磁盘阵列 raid5 操作，并冗余留一块数据盘做 热备盘

   主体业务便是这些, 中间产生一系列的小白无脑操作，专业运维工程师的操作都会一一叙述

Introduction

​ 每条节点的具体环境如下所示：

1. 服务器为 Inspur Server, 也就是大家熟知的 浪潮 服务器，很多运维老哥称之为 洋垃圾
2. CPU 为两颗 Socketo: Intel(R) Xeon(R) Platinurm 8163 CPU @ 2.50GHZ, 英特尔的至强白金系列
3. 内存为 12 条 三星的 DDR4， 2666MHZ 的 64G 内存条， 共 768GB
4. 系统储存为 2 块 三星1T SSD，并做 磁盘阵列 raid1
5. 数据储存为 1 块 西数企业级 16T HDD
6. 网络层面为 2 个 千兆 电口 和 2个万兆 光口

Upgrade

​ 本人只在学生时期整理过服务器的组装，设备硬件等升级操作，但操作的均是 DELL 服务器，和现在的 浪潮 整体对比， DELL 的 Bios 和 Raid 设定和 后台 BMC 还是相当人性化的，浪潮 还在下去再沉淀沉淀！

​ 主要升级的内容如下：

1. 数据储存为 11 块 西数企业级 16T HDD， 并做 磁盘阵列 raid5 + 1块热备盘

2. 内存为 12 条 三星的 DDR4， 2666MHZ 的 64G 内存条， 共 768GB



​ 本次的升级的主体难度无非就在磁盘安装好后的 raid5 操作，其余均是脏活累活，之前也整过磁盘的 raid 操作，故本小白 “艺高人胆大” 的勇担本次升级业务的 ”重担“，道路多坎坷啊！

Process

​ 在网上查询多篇升级或做磁盘阵列的操作blogs， 最终选择了影响我一生的一篇 浪潮服务器怎么重做raid 、设置pxe 启动， 具体流程如下所示

1. 下午 5 点开始和另外三名小伙伴开始拆服务器的硬盘架，并与新的硬盘进行绑定，该步操作耗费了我们差不多 2 个小时左右的时间


2. 时间来到了晚上的 7 点左右，在将现有的服务关停后，关闭服务器，开始安装 储存 和 内存设备； 升级的初步逻辑是先单独升级一台，升级成功后有了思路和经验，后续的 7 台节点岂不是轻松拿捏，故开始软件侧的升级流程… …

3. 依据该博客的 step4 逻辑将启动模式从 传统模式 调整为 UEFI 模式 后重启服务器成功在 Bios 中找到 raid 的控制界面


4. 致命的操作来了：依据博客的 step7.2 步骤，选择清除当前的配置， 糊里糊涂的就在周边小伙伴的注视下就 confirm 这步操作。如果是小白可能不太清除该步骤的影响力有多大，具体的影响如下：

   1. RAID 配置被删除

      • RAID 级别失效：当前的 RAID 级别（如 RAID 0、RAID 1、RAID 5 等）会被清除，磁盘将恢复到非 RAID 状态。
      • 虚拟磁盘消失：由 RAID 控制器创建的虚拟磁盘（Virtual Disk）将被删除，操作系统将无法识别之前的 RAID 阵列。

   2. 数据丢失风险

      • 数据不可访问：清除 RAID 配置后，阵列中的数据将无法访问，因为 RAID 元数据（描述磁盘如何组成阵列的信息）已被删除。
      • 数据恢复困难：如果没有备份，恢复数据可能会非常复杂，需要专业的数据恢复工具和服务。

   3. 磁盘状态恢复为单盘

      • 磁盘将恢复为独立的物理磁盘，操作系统会将其识别为单独的硬盘，而不是 RAID 阵列的一部分。

   4. 需要重新配置 RAID

      • 如果需要继续使用 RAID，必须重新进入 BIOS 或 RAID 配置工具，重新创建 RAID 阵列。
      • 重新配置 RAID 时，可以选择相同的 RAID 级别或其他级别，但需要重新初始化磁盘，这会导致磁盘上的所有数据被清除。

   5. 操作系统可能无法启动

      • 如果操作系统安装在 RAID 阵列上，清除 RAID 配置后，系统将无法找到启动分区，导致无法启动。
      • 需要重新安装操作系统或从备份中恢复系统。

   OK， 不知道大家还记得本文的主体逻辑是升级，并不是安装，前文提到的每台节点都是存在 2 块 1T 的raid1的系统盘的，那该步骤的 confirm 操作直接导致的是 该节点的系统盘的数据直接被 抹掉了，但在当时我是并不知道该步骤操作的严重性的，依然继续往下走

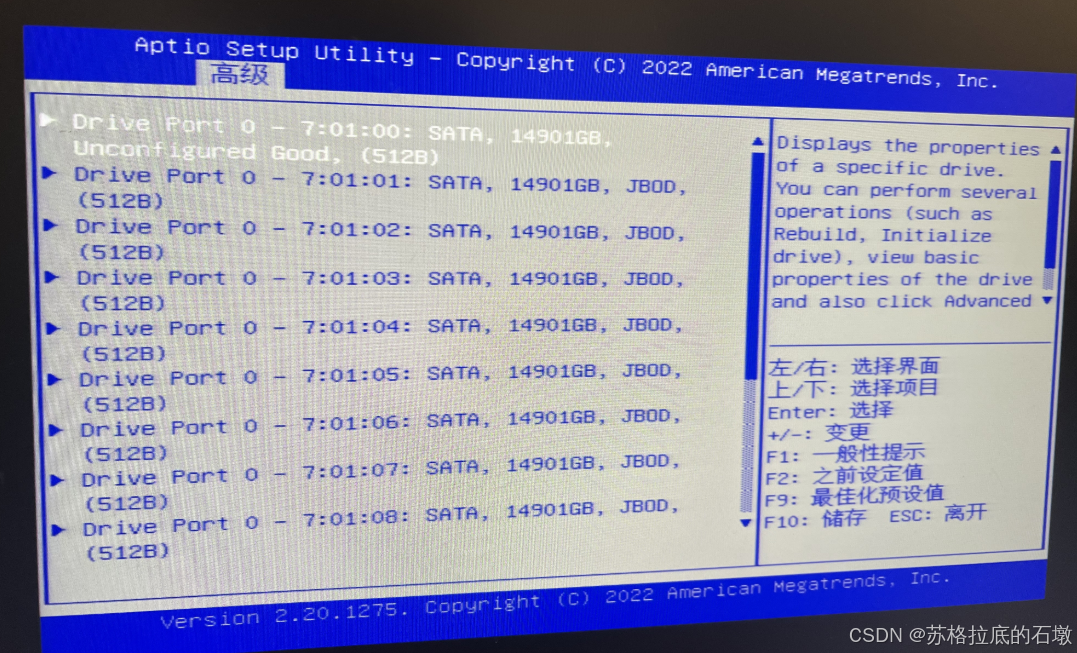

5. 查看 12 块 HDD 状态

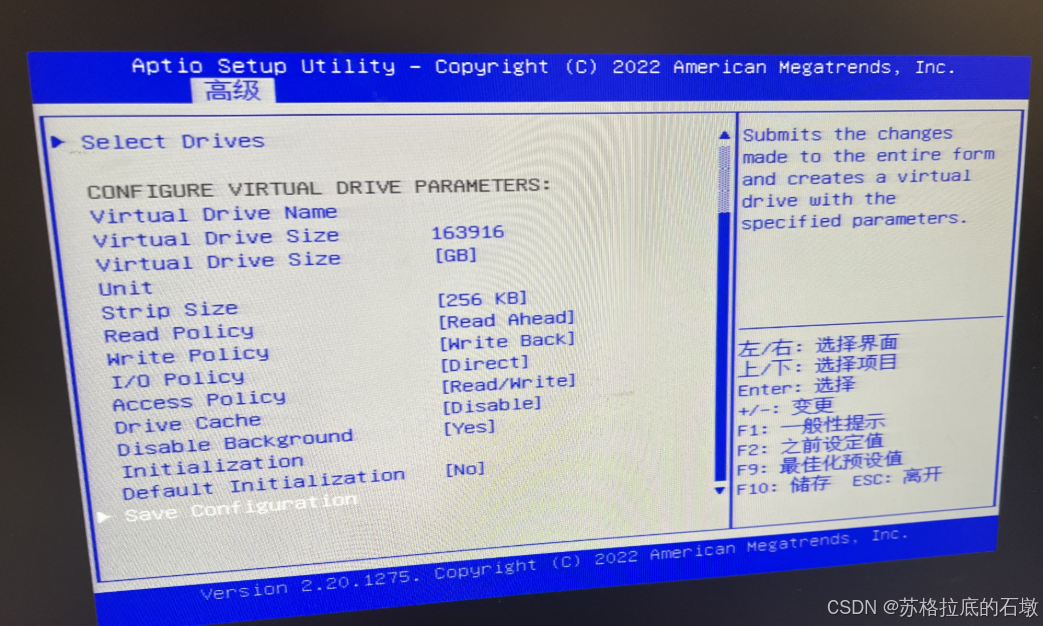

6. 忽略博客的步骤7.3 的格式化硬盘，全是新盘，在后续挂载操作在格式化分区接口，故直接点击 Create Virtual Drive ，指定 raid 为 raid5，并选择 12 块盘创建 virtual dirver，最后再保存配置便完成了我认为的升级差不多的流程了

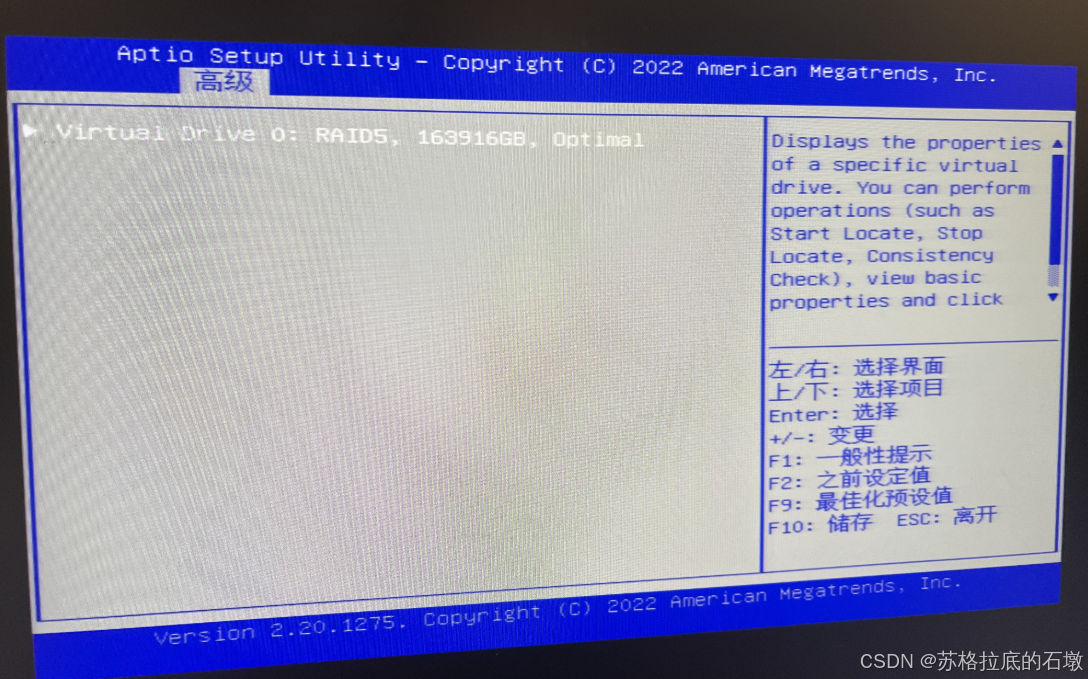

7. 最后依据博客的step8步骤查看 Configuration Management.View Driver Group Properties 去查看创建好的 VD

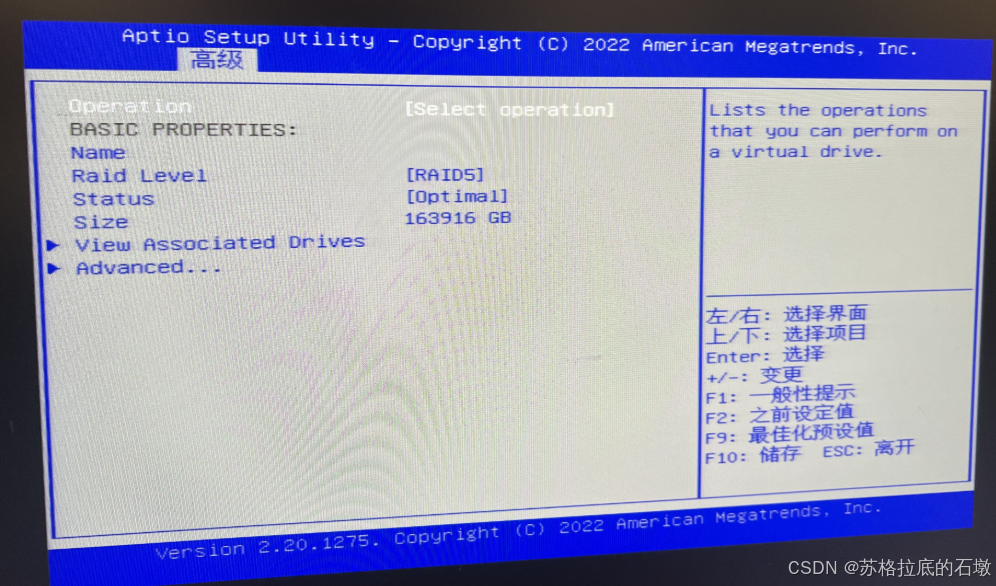

   并再次点击去查看该 VD 详情【其实细心看的小伙伴这里是已经可以看出来端倪了，因为这里只有数据盘的 raid5， 并没有 系统盘的 raid1，但当时的小白再尝成功的感觉怎会知晓这种情况呢！！！】

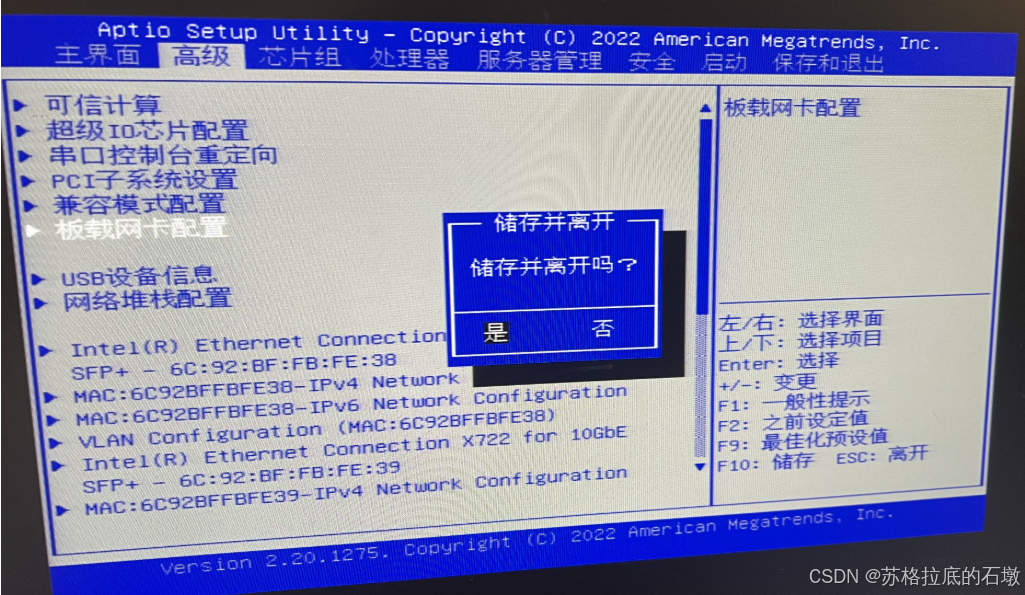

   兴高采烈地和伙伴们看着配置成功的 很简单拙劣的 raid5 配置结果，一步步回退，最后按下储存并离开吗？ 选择 是，彻底断送了还能挽救这离谱操作的选项



8. 那流程流转至此，时间已然来到了晚上的 8 点左右，接下的便列举几个我在后面近4个小时中的来回循环无脑小白操作：

   1. 第一次重启系统，开机，亮屏，各种初始化，校验完成，等待启动，最终在启动时，显示网络超时【该流程近乎20min】
      • 心想怎么会是网络启动呢？启动项设定错了？
   2. 再一次重启系统，开机，亮屏，各种初始化，校验完成，浪潮是 按 F11 选择启动选项，但是在选择的时候只有两个电口和两个光口的网络设备，但在当时根本不知晓该情况，故在这样的循环中来回反复了 至少 4次！！！【该流程近乎40-50min】
      • 反复两次后伙伴们等不了了，无功并不浪费时间下只得让他们逐个关闭其他7台节点服务器，只安装内存和硬盘，其余并不做过多的操作
   3. 多次无果下，时间已然来到了晚上的 10 点左右，开始尝试找外援，先找之前的我们就找过的运维工程师，简称王哥，开始视频远程下指令，我来操作
      1. 一顿在我还在很骄傲的介绍自己的raid5的操作下，将初步的问题定位在启动项的逻辑上，故修改启动项为硬盘首选，网络与其他往后排，再次重启执行 8.1 的操作，结果依然启动不了；【该流程近乎20min】
      2. 再次启动进入 bios 后，进入 raid 仔细查看，王哥发现 为啥没有系统盘的数据呢，你磁盘当先，里面没有系统啊，肯定起不来啊，那就继续寻找系统盘，但是前文提到了：在 VD 中是查看不到系统盘的raid1的，但是在 driver 侧是能看到该有一个 水灵灵的 938G 的三星硬盘在列表里面的，然后我和王哥解释道这2块系统盘是做了 raid1 的，按道理来说数据是会备份的，故王哥让我利用 raid1 的备份机制试图将没显示的一块盘的数据通过 raid1机制将显示的这块盘的数据给备份回来，具体的操作是，将后置的两个盘随机拔出来一块【因为不知道那块是主盘】，紧接着拔掉另一块盘，在等了差不多 10 S 后，将这两块盘在插回去， 这样的步骤执行了两遍， 最后的结果是依然无果。【该流程近乎30min】
   4. 再次无果下，时间已然来到了晚上的 11 点左右，将该次事故的整体情况上报给上级，说明情况， 最终讨论的结果是现将这台节点从关机，等明天王哥线下来操作！
   5. 还不甘心的我，将求救外援之手伸向了我的老师，简称 唐锅，其实在找王哥之前，我第一时间就找了唐锅，但是当时他在开车，我就只能找王哥了，唐锅在开车到家后也问了我情况，当时在和王哥整，就没回复消息了，我在此刻给唐锅发了消息，然后问方便视频吗？唐锅说等一会，10秒后 唐锅 便打来了视频。接上发现他那边是已经睡了，他起床到客厅给我打的电话，我还准备煽情一下，唐锅直接打断，说对准屏幕，不愧是老法师！那修复流程如下：
      1. 在和我了解一下基础操作的前后逻辑， 但是我仍然判断系统还是存在的，只是启动不了而已，不知道怎么设置的 情况后之后，和我说了一句，你这个情况简单哦，我弄过的，唐锅说他的肉鸡就有我们的这款 浪潮的服务器，那前文的 “洋垃圾”，就是唐锅说的啊，我对这块确实涉猎甚少。他的初步判断是我们我们的系统是安装在磁盘阵列上的，你们启动项设定硬盘怎么行呢，故重复执行 8.1 步骤，进入bios 将启动项设定为 磁盘阵列，但是根本没这个选项，唐锅说：简单哦，你这个是不是把 boot model 设定为 UEFI 了啊，改掉， 改成其他的就行，故将 启动模式 修改为 传统模式后再重复执行 8.1 步骤后，在 boot 选项中看到了整列卡的选项，此刻我的内心是有点激动的，唐锅 让我把启动项只选择 磁盘阵列，其余选项全关闭【老法师】然后再次重复执行 8.1 步骤，此刻 唐锅 让我把视频稳住，紧紧看着启动界面的每个记录然后的东西，和我一一解释每行大概是什么意思，直至最后启动的进度条到头后不动了，屏幕右下角显示 92 的字样，唐锅说这个代码是启动盘或者次磁盘阵列出问题了，尝试再次重启后金鼎右下角的字样 从 B4 -> … … ->92, 最后的结果依然是无果，至此，我心已凉，一首凉凉送给自己。唐锅和我说了大概问题情况，并和我说下解决思路后便说我在乱弄哦，怎么能在未知的情况下清楚配置呢等等，想念学生时光啊！！！【该流程近乎40min】
   6. 此刻已知结果了，系统盘给我干废了，时间已然来到了晚上的 12 点左右，再次事故的整体情况上报给上级，说明情况，最终讨论的结果是现将这台节点从关机，要么明天重装系统，要么看下阵列卡是否有问题，在买块新的阵列卡试下，具体操作等明天王哥线下来操作！

9. 那时间流转至此，已然来到了凌晨 时分，匆匆收拾回家睡觉，等待明日的，哦不今日的修复！

Fix

​ 已然知晓酿成大祸，故开始修复之路！流程如下：

1. 早上 9 点左右到达公司， 想着再次重启看看还有没有希望， 结果依然进度卡在 92 字样

2. 早上 9.30，王哥抵达公司，直接将 两块系统盘拆下，用 DG（DiskGenius）查看系统数据是否还存在，两块盘点开一看， 空空如也，再次尝试找回删除的分区，但是时间已然过去 10多个小时，数据已然找不回来了【该流程近乎30min】

3. 然后我也将昨晚 唐锅 说的磁盘阵列的问题给 王哥 说了，王哥将磁盘阵列卡拆下校验后也问题不大，故该事故的解决方式只能是重装系统了【该流程近乎30min】

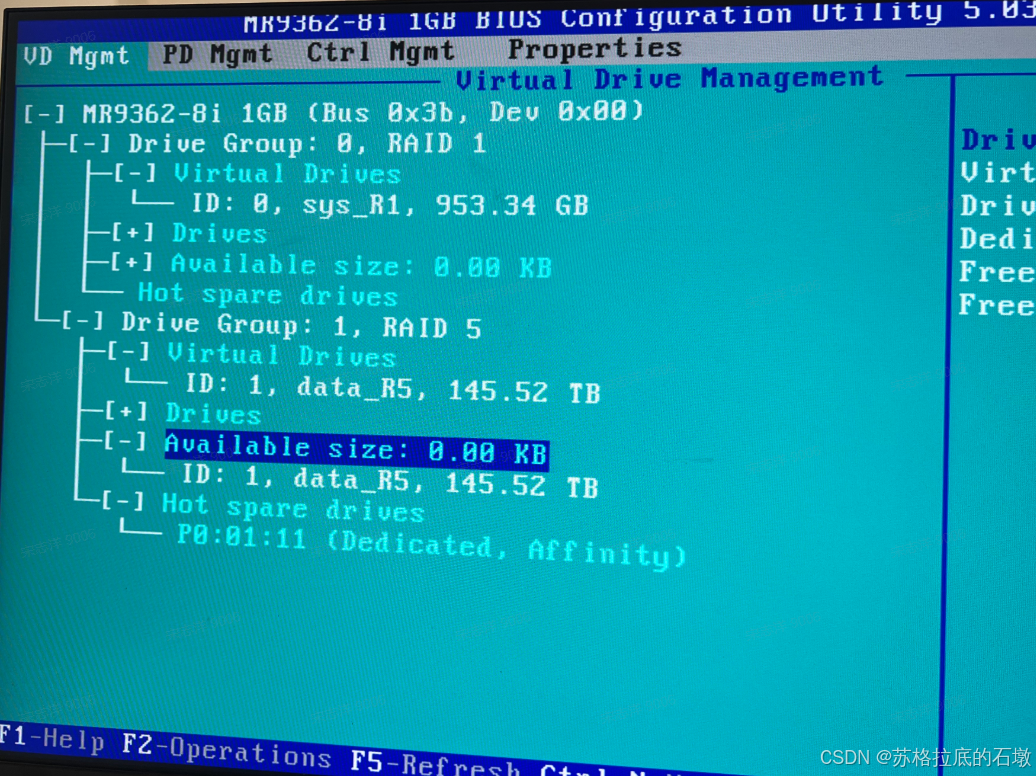

4. 王哥 将两块磁盘用 DG 格式化后装入服务器，并做了 raid1的磁盘阵列，而且让王哥把我整的 raid5给删了，重新创建一个新的磁盘阵列，并选择最后一块盘位热备盘。

   • 这里吐槽下啊，不知道到时浪潮的问题还是这个阵列卡的问题，选择热备盘的逻辑极其繁琐，我和王哥找了好一会理清逻辑。具体逻辑大致为：

     • 选中12块盘后，必须要在高级中选在初始化后才能选择热备选项
     • 然后退回到 Virtual Driver Management 将最后一块盘给设定为热备盘

   • ，如果是阵列卡的问题，那浪潮的 bios 也很不人性化，反正就是不好用，DELL 的在配置 raid 的热备盘中就直接选项可以直接点击选中，就很人性化， 浪潮，你就慢慢学吧！



5. 那流程流转至此， 时间已然来到了 10:30左右， 接下来的操作便是 王哥操作其他节点的 raid5 的磁盘阵列操作，我安装这台重装系统的节点。王哥操作这每台节点的磁盘阵列速度那是噌噌噌的啊，最影响的还是浪潮的初始化和快速启动时间，王哥说，DELL 的快速启动差不多 1min 左右，而这 浪潮 的快速启动，哦不，好像么滴快速启动，因为不快速，整体启动至少15-20min。浪潮，你就慢慢学吧！【该流程近乎 1h】

6. 那流程流转至此， 时间已然来到了 11:30左右，启动各个节点，配置重装节点的网络后，便 ssh 远程操作，磁盘的挂载分区操作了，终于离开了呜呜作响的机房了。

7. 那接下来的配置便是查询 VD 的UUID， 并挂载在指定目录，该流程在此就不在赘述了，在网优秀博客比比皆是！

8. 8台节点全部挂载调试完成后，用 dd 命令测试各个节点的 数据盘读写性能：

   1. 测试写速度

      dd if=/dev/zero of=./test1.img bs=1G count=10 oflag=dsync




   2. 测试读速度

      dd  if=/storage/test1.img of=/dev/null bs=1G count=10  iflag=direct




   3. 8台的性能均在写 800MB+/s， 读取的速度在 1.7GB+/s

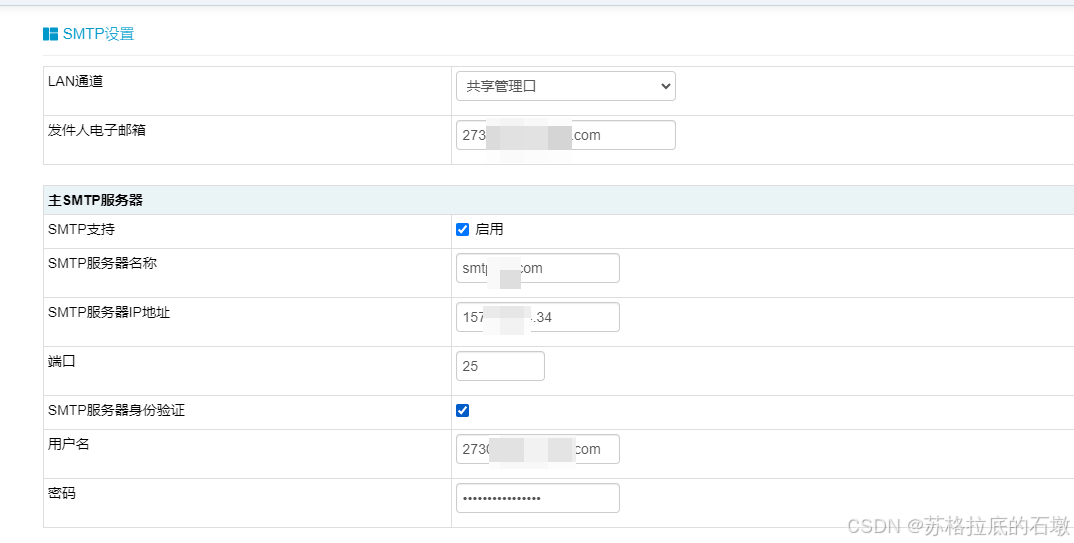

9. 后续的优化便是将在浪潮的BMC 中设定 SMTP，一般服务器出问题直接给我们发送邮件以获悉情况， 但是浪潮的 SMTP 设置是真难用，且理解不透，



   ​ 已经设定的很规范了，但是依然设定失败，一点也不人性化。浪潮，你就慢慢学吧！

   10. 那流程流转至此， 时间已然来到了 下午的 2点 左右，8台节点的升级调试逻辑全部完成，接下来便是一步步的安装服务，恢复业务，但是难度很大，相关影响的业务也只得无限期延后了！

Result

​ 在本此的升级过程中，由于小白操作，经过 21 个小时的修复和补救逻辑，才使得部分业务可以启动，而那些重装系统致使服务逻辑断裂，业务至此无限期延后。以此本文也劝诫大家，在这中专业的领域中，还是需要专业人做专业事的，切勿以为自己会一点就去上手，否则造成的后果无法形容哦！
​ 另外，编写该文档较为仓促，解决过程并能及时做到图文并茂，且后期确实难敢复现，还请谅解！

Discussion

​ 也想借本文和大家讨论下一下几点：

1. 浪潮的 SMTP 如何设置，网查的配置都无效，且很老了
2. 你们遇错也会无限死循环吗？如果有，如何快速跳出来呢？

Note

唐锅：我学生时期的外聘云计算老师，化学出身，先后从化学厂员，由于环境和身体原因弃厂转编程，一路狂飙之现在的 云计算/大数据 运维开发 “老法师”！

王哥: 我们公司的长期的运维外包老哥，我们造成的烂摊子，基本都交给王哥了。
