防火墙安全策略部署

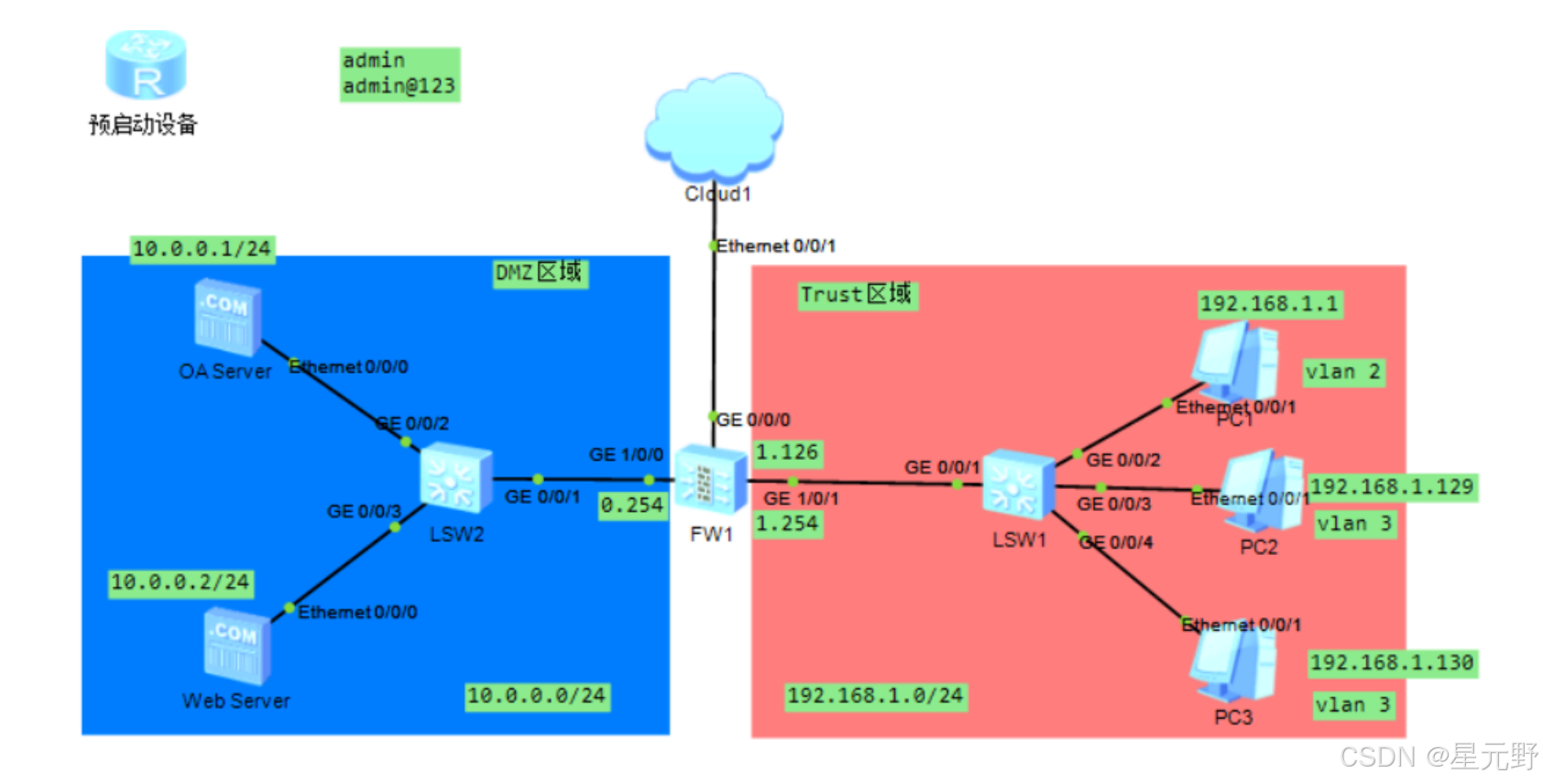

一、拓扑信息

需求

二、需求分析

• 区域划分：存在 Trust 区域与 DMZ 区域。Trust 区域含办公区（VLAN 2）与生产区（VLAN 3），办公区有 PC1（192.168.1.1），生产区有 PC2（192.168.1.129）和 PC3（192.168.1.130）；DMZ 区域有 OA Server（10.0.0.1/24）和 Web Server（10.0.0.2/24）。
• 访问需求
  • 允许办公区PC（192，168，1，0/25）在工作时间（周一至周五，早8到晚6）可以正常访问OA Server（10.0.0.1/24），其他时间不允许访问。
  • 允许办公区PC（192，168，1，0/25）可以在任意时刻访问到Web Server（10.0.0.2/24）。
  • 允许生产区PC（192.168.1.128/25）可以在任意时刻访问OA Server（（10.0.0.1/24）），但不能访问Web Server（10.0.0.2/24）允许生产区PC3（192.168.1.120/25）可以在周一早上10到11访问Web Server，用来更新企业最新产品信息。
  • 办公区PC和生产区PC的流量可以通过trust区域访问到dmz区域，限制不同区域和不同时间段内的网络访问，确保网络安全。
• 策略需求
  • 防火墙隔离了trust和dmz区域流量，限制两区域之间的流量互通，在防火墙上部署安全策略，让trust和dmz区域之间可以进行正常的网络访问，确保访问需求可以完成。
  • 在防火墙上部署策略，建立各区域的地址集、时间段，在进入安全策略视图，部署安全策略。对流量的流通进行控制，完成生产需要。

三、详细设计

• 交换机LSW1

  • 生产区和办公区集合在一台交换机上，办公区和生产区属于不同生产部门，用vlan隔离办公区和生产区流量。

    把办公区部署在vlan2，生产区部署在vlan3，防火墙和交换机之间允许两个vlan流量通过。

• 交换机LSW2

  • 服务器整体在LSW2上，都是服务器设备，不要进行流量隔离，部署在同一个vlan即可。

• 防火墙FW

  • 服务器与生产区和办公区在防火墙的受信任程度不同，办公区和生产区属于内部用户，受信任程度较高将其部署在trust区域，服务器受信任程度较低将其部署在dmz区域，然后根据需要配置对应安全策略。

四、配置信息

• 交换机LSW1

  [LSW1]vlan batch 2 to 3   创建vlan2和vlan3
  [LSW1-GigabitEthernet0/0/2]port link-type access
  [LSW1-GigabitEthernet0/0/2]port default vlan 2  对PC1对应接口进行流量控制，只能通过vlan2的流量
  [LSW1-GigabitEthernet0/0/3]port link-type access
  [LSW1-GigabitEthernet0/0/3]port default vlan 3
  [LSW1-GigabitEthernet0/0/4]port link-type access
  [LSW1-GigabitEthernet0/0/4]port default vlan 3  对vlan3区域的流量控制
  [LSW1-GigabitEthernet0/0/1]port link-type trunk
  [LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3	流量汇聚，vlan2和vlan3流量控制


• 防火墙FW

  [FW]ip address-set BG  创建办公区地址集，名字为BG
  [FW-object-address-set-BG]address 192.168.1.0 mask 25  添加地址信息
  [FW]ip address-set OA-Server  创建OA-Server地址集，名字为OA-Server
  [FW-object-address-set-OA-Server]address 10.0.0.1 mask 32  添加地址信息
  [FW]ip address-set Web-Server  创建Web—server地址集，名字为Web-Server
  [FW-object-address-set-Web-Server]address 10.0.0.2 mask 32 添加地址信息
  [FW]ip address-set CS 创建生产区地址集，名字为CS
  [FW-object-address-set-CS]address 192.168.1.128 mask 25  添加地址信息
  [FW]time-range working-time    创建时间集合，名字为working-time
  [FW-time-range-working-time]period-range 08:00:00 to 18:00:00 working-day  设置时间段
  [FW]security-policy   进入安全策略配置视图
  [FW-policy-security]rule name policy_1
  [FW-policy-security-rule-policy_1]description BG_to_OA   描述信息
  [FW-policy-security-rule-policy_1]source-zone trust    源区域
  [FW-policy-security-rule-policy_1]destination-zone dmz    目的区域
  [FW-policy-security-rule-policy_1]source-address address-set BG    源地址
  [FW-policy-security-rule-policy_1]destination-address address-set "OA Server"    源地址
  [FW-policy-security-rule-policy_1]time-range working-time    时间
  [FW-policy-security-rule-policy_1]action permit ---动作
  [FW-policy-security]display this  查看部署的安全策略
  2025-01-22 11:40:30.110 +08:00
  #
  security-policy
   rule name policy_1
    description BG_To_OA-Server
    source-zone trust
    destination-zone dmz
    source-address address-set BG
    destination-address address-set OA-Server
    time-range working-time
    action permit
   rule name policy_2
    description BG_To_Web-server
    source-zone trust
    destination-zone dmz
    source-address address-set BG
    destination-address address-set Web-Server
    action permit
   rule name policy_3
    description CS_To_OA-Server
    source-zone trust
    destination-zone dmz
    source-address address-set CS
    destination-address address-set OA-Server
    action permit
   rule name policy_4
    description PC3_To_Web_Server
    source-zone trust
    destination-zone dmz
    source-address 192.168.1.128 mask 255.255.255.128
    destination-address address-set Web-Server
    time-range update
    action permit
  #
  return

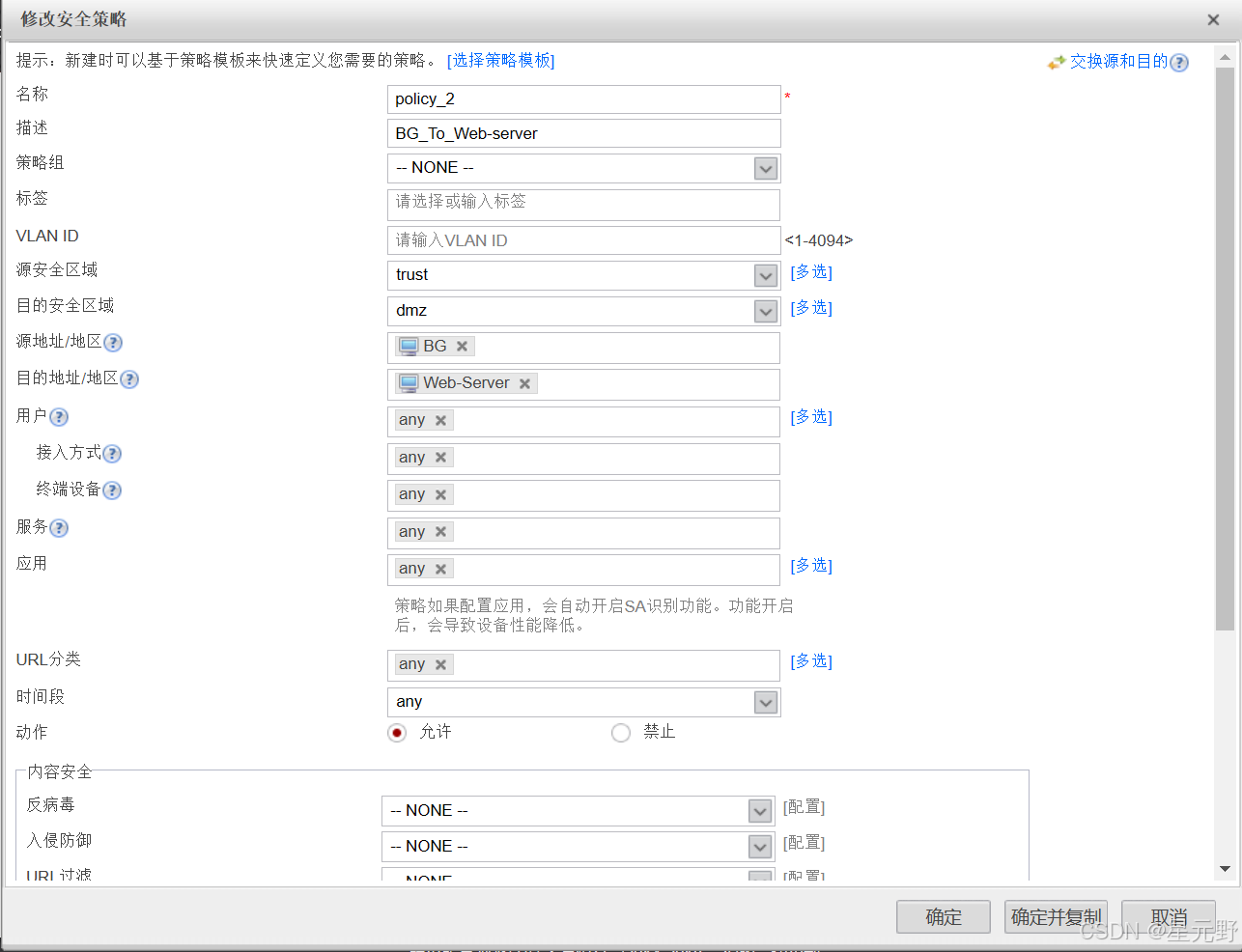

• 在Web上配置

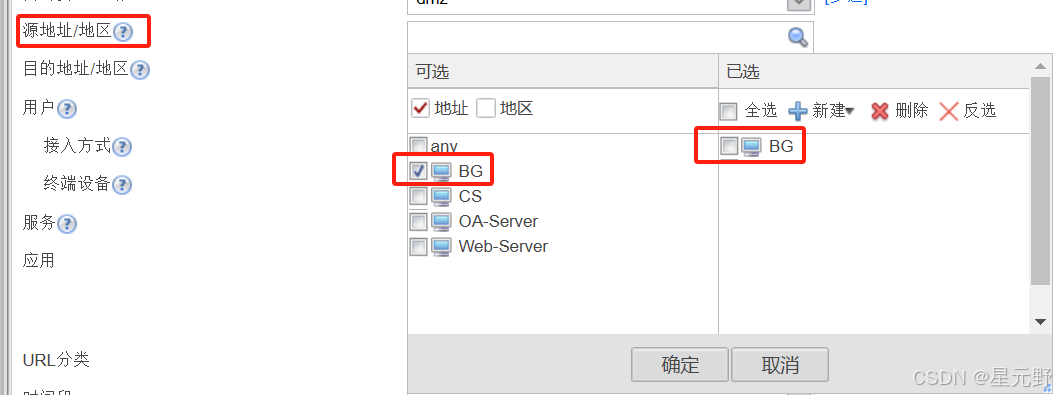

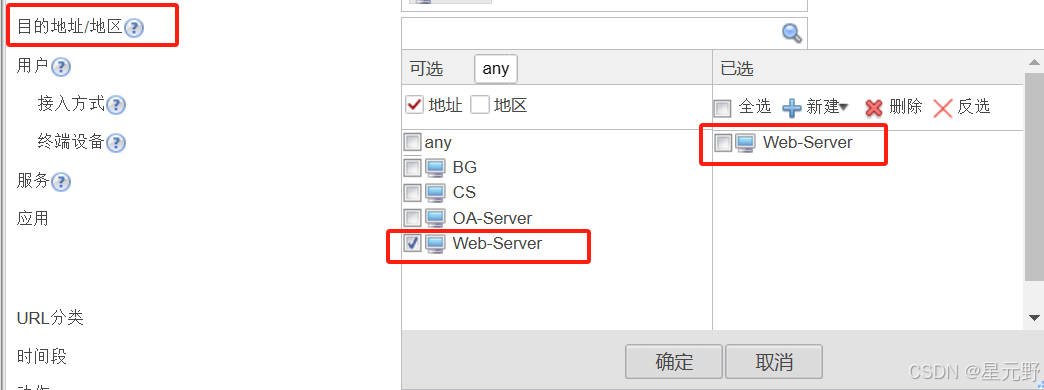

  添加源区域和目的区域

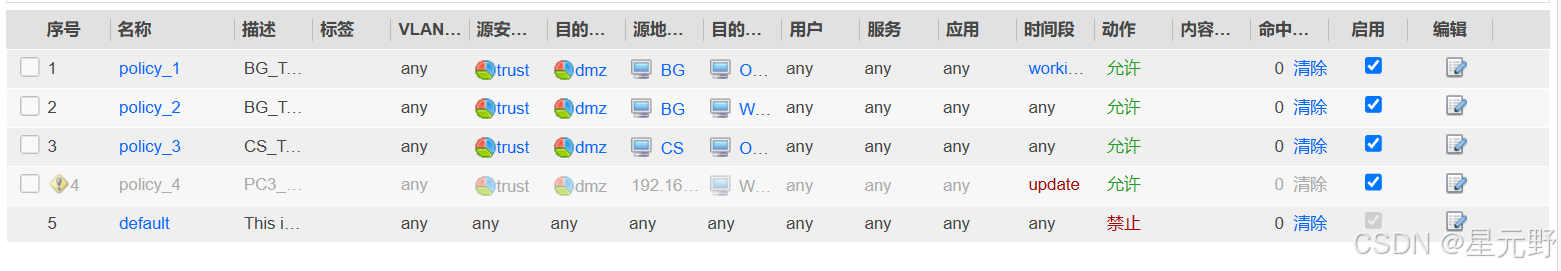

  安全策略

五、测试

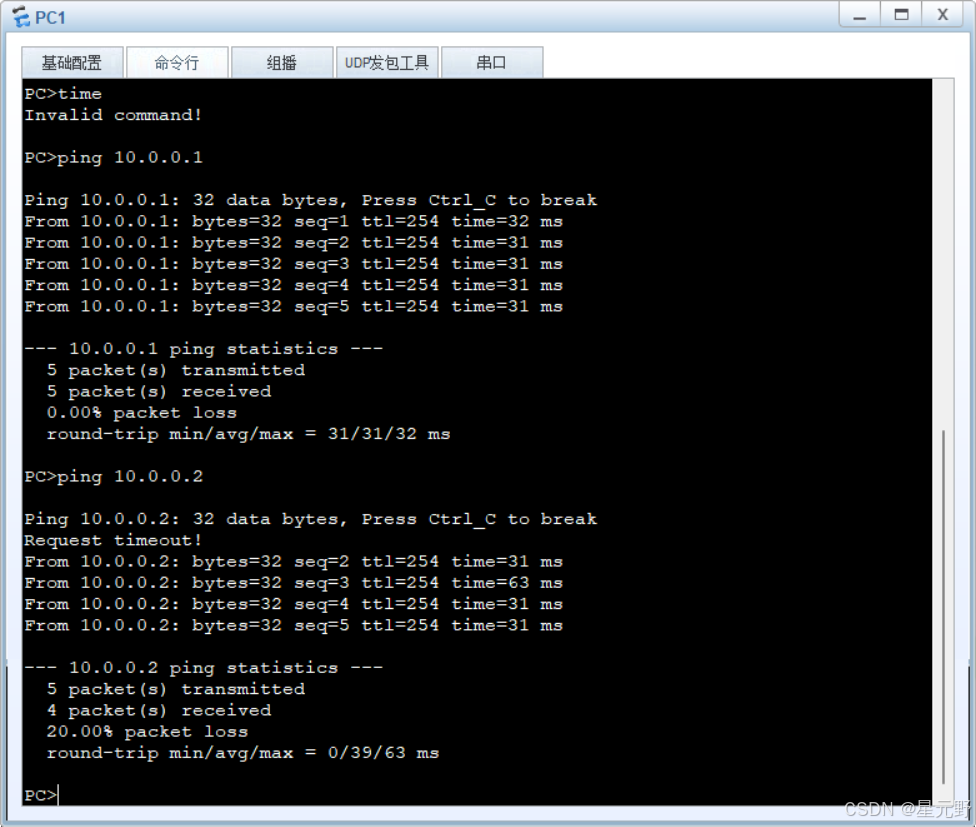

1、PC1与OA-Server和Web-Server服务器测试通讯

• 办公区PC可以正常访问OA-Server和Web-Server
• 安全策略匹配的流量

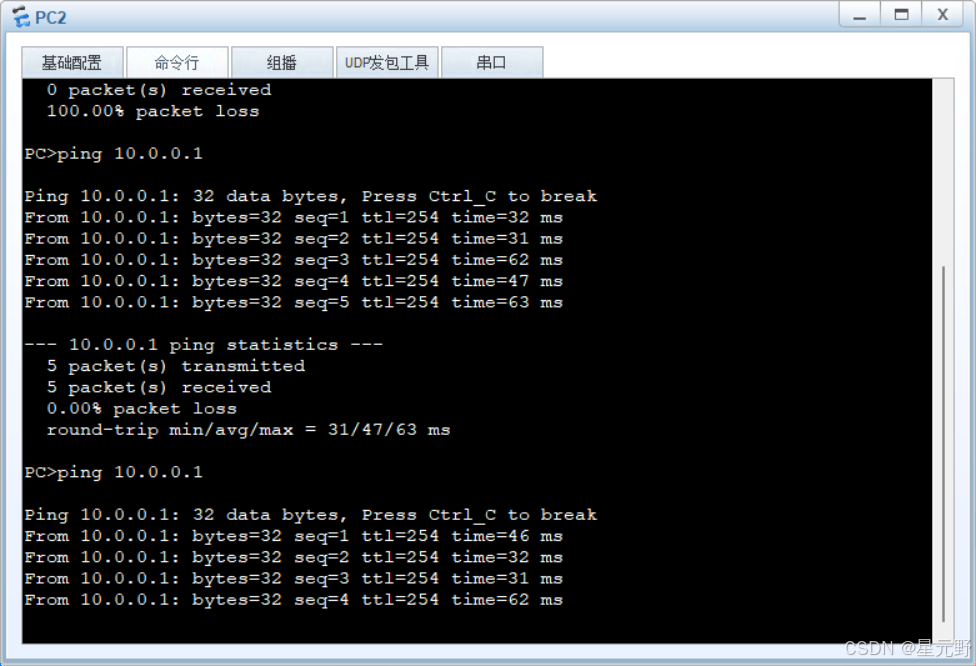

2、生产区PC2与OA-Server服务器测试通讯

• 生产区可以在任意时间访问OA-Server服务器
• 匹配流量

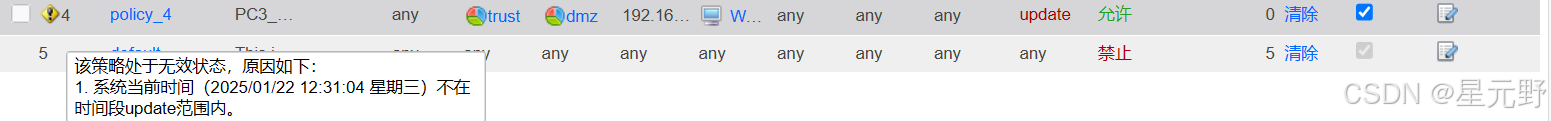

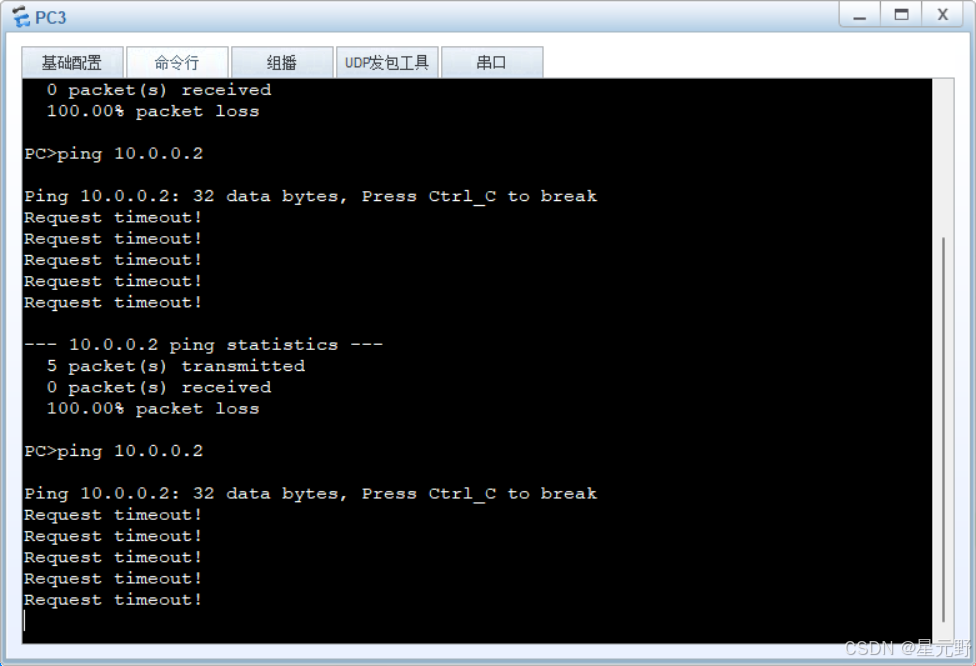

3、PC3上Web-Server服务器更新生产信息

• 不可达，不在更新时间范围之内
