概述：参考cadence16.6的CIS配置的视频，结合网络文章最终在cadence17.4上成功配置CIS

cadence16.6的CIS配置参考视频链接如下：

CadenceCIS数据库配置总结与使用_哔哩哔哩_bilibili

一、易错点

1) 安装正确版本的的accessdatabaseengine驱动(下载链接见网盘)

由于Cacendce16.6是32位的，Cadence17.4是64位的，所以两者对应的acess驱动是不同的

否则如果安装32位的驱动，在cadence17.4上是打不开的

​

通过网盘分享的文件：access驱动
链接: https://pan.baidu.com/s/1jZPbIlig0OaekwbWZ-InYw?pwd=f8u2 提取码: f8u2

2)不要随便乱设置数据源名

*.dbc文件中的DSNName需要和你所建立的数据源名称相对应

​

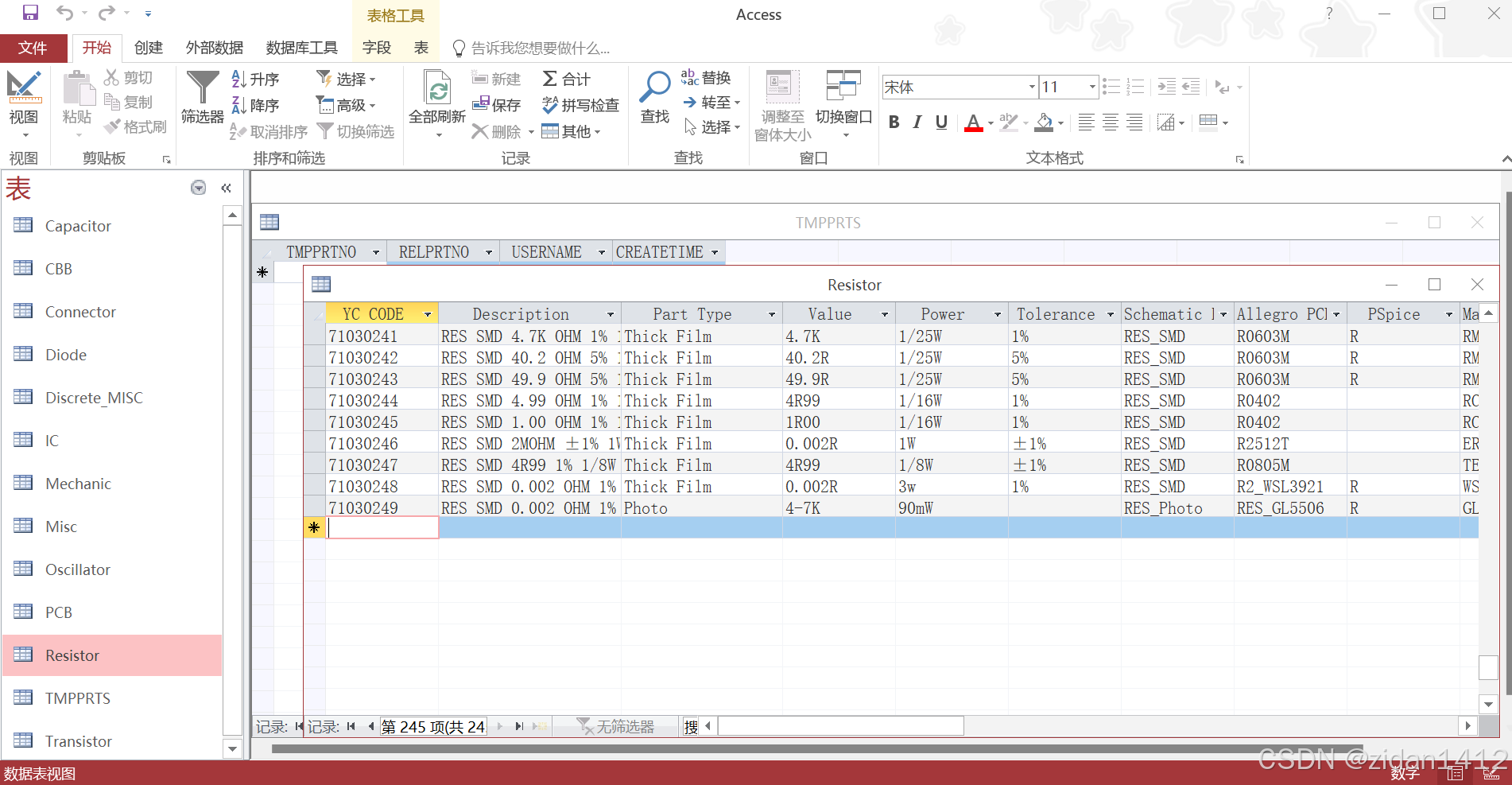

3) 安装office的acess软件，方便后续通过其更新数据库

​

二、建立CIS数据库

1）下载配置文件

​

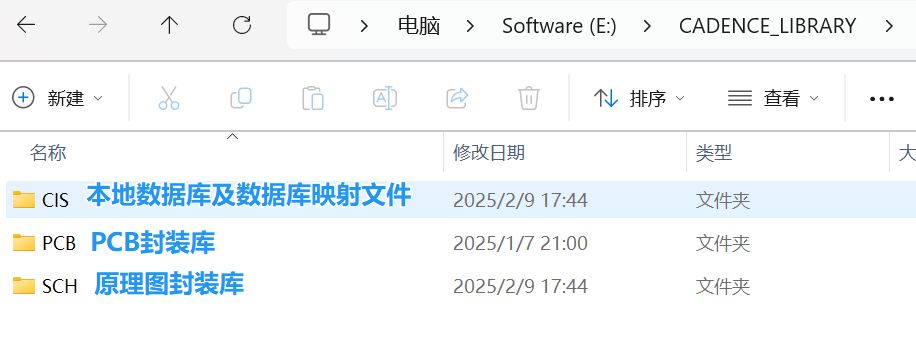

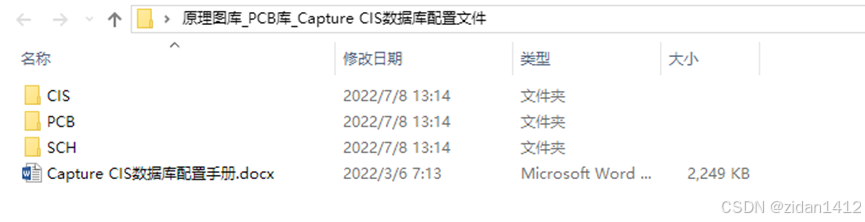

2）解压之后，如下：CIS：配置文件夹，PCB：PCB库文件SCH：原理图库文件；文件名修改为CADENCE_LIBRARY，放到D盘（路径可以自定义，不要中文路径）

​

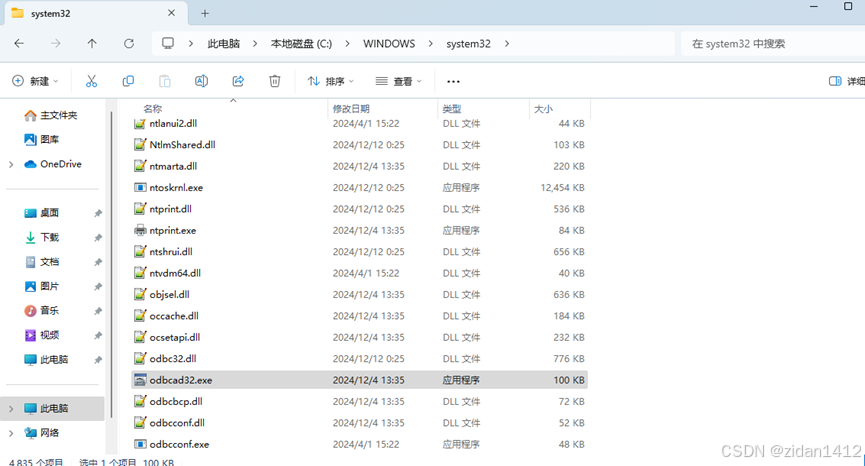

3）配置odbc数据源：路径如下：C:\WINDOWS\system32；找到odbcad32.exe打开。

​

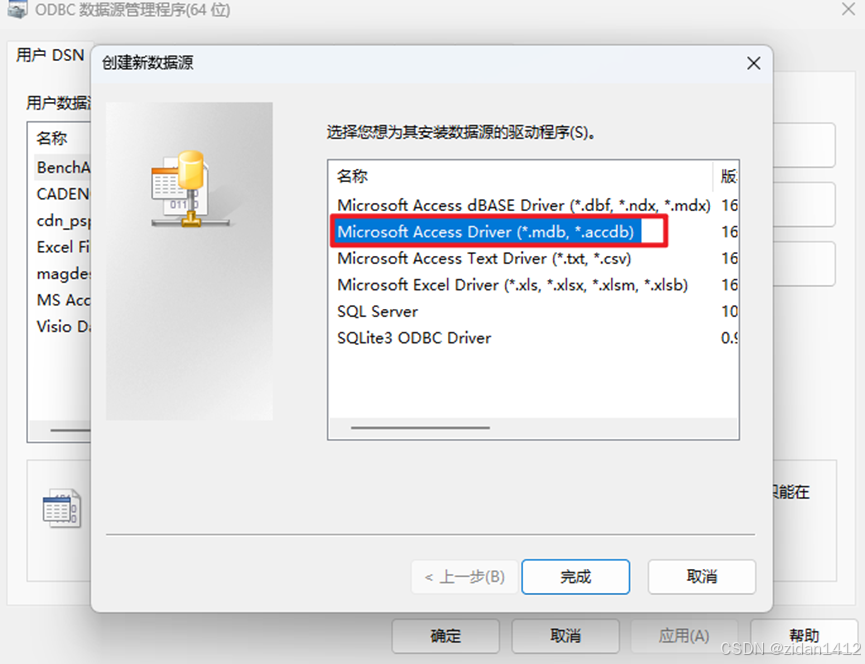

4）选择用户DSN，选中添加(此处必须为64位，17.4版本对应64位)

​

5）如下图：

​

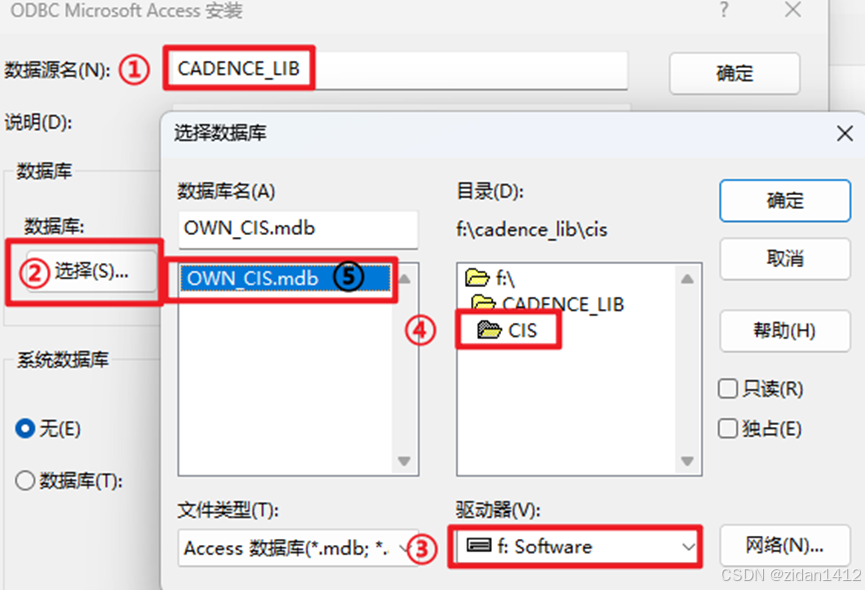

6）填写数据源名之后点击选择配置文件（CIS文件夹中.mdb文件）

1）选择盘符；2）选择文件夹；3）选中.mdb文件，选择确定。

​

7）确认数据库已经添加；单击确定。到此数据源配置完成。

​

三、修改原理图库和PCB库路径

1)找到capture.ini文件：路径如下：

X:\...... \SPB_Data\cdssetup\OrCAD_Capture\17.4.0

2) 修改capture.ini文件的配置数据源路径，

​

四、ORCAD CIS数据库配置

1) 打开ORCAD CAPTURE CIS(打开软件后File->Change Product->ORCAD CAPTURE CIS)。

​


2) 打开任意工程，执行Options/CIS Configuration命令，打开CIS配置界面。
 ​
 ​

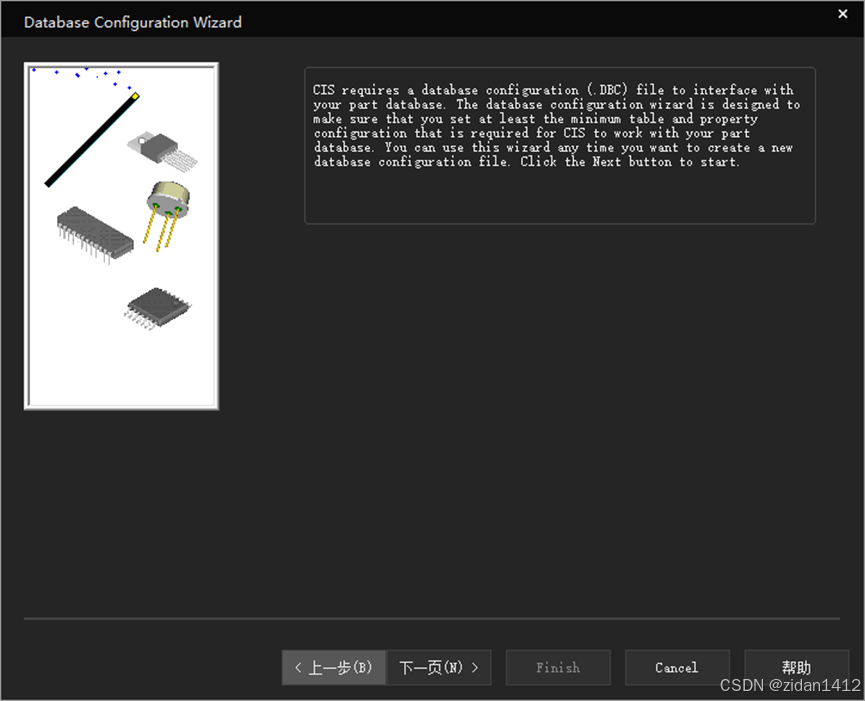

3) 新建CIS配置文件
软件安装后自动配置了自带的数据库，我们需要配置自己的内部器件中心库，必须点击New，进行向导式的新建器件数据库。
 ​

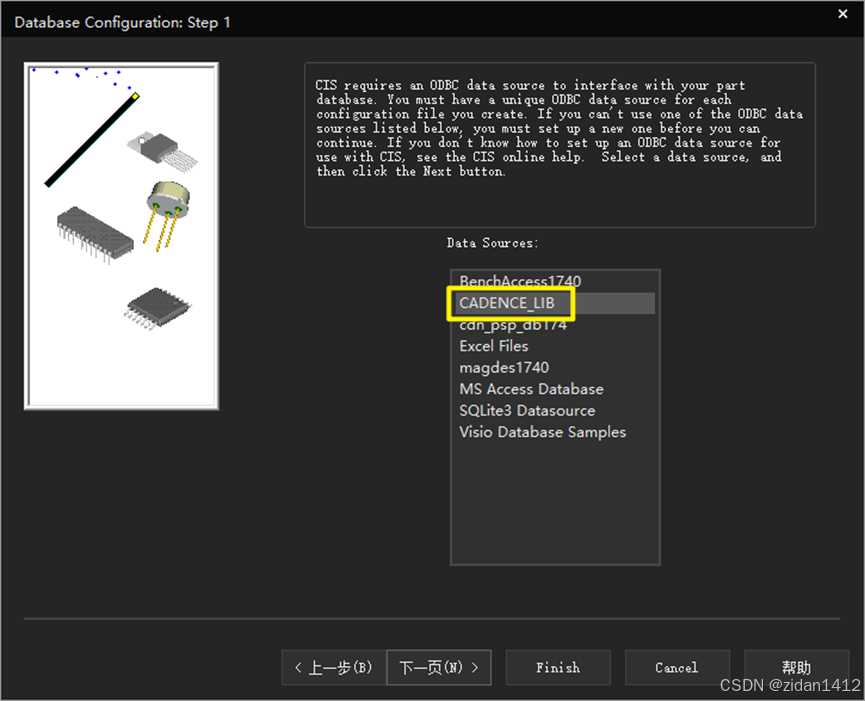

4) 选择系统数据源
服务器数据源配置中CIS_DB 已经完成设置，我们在这一步选择CIS 数据库对应的系统数据源CIS_DB。
 ​

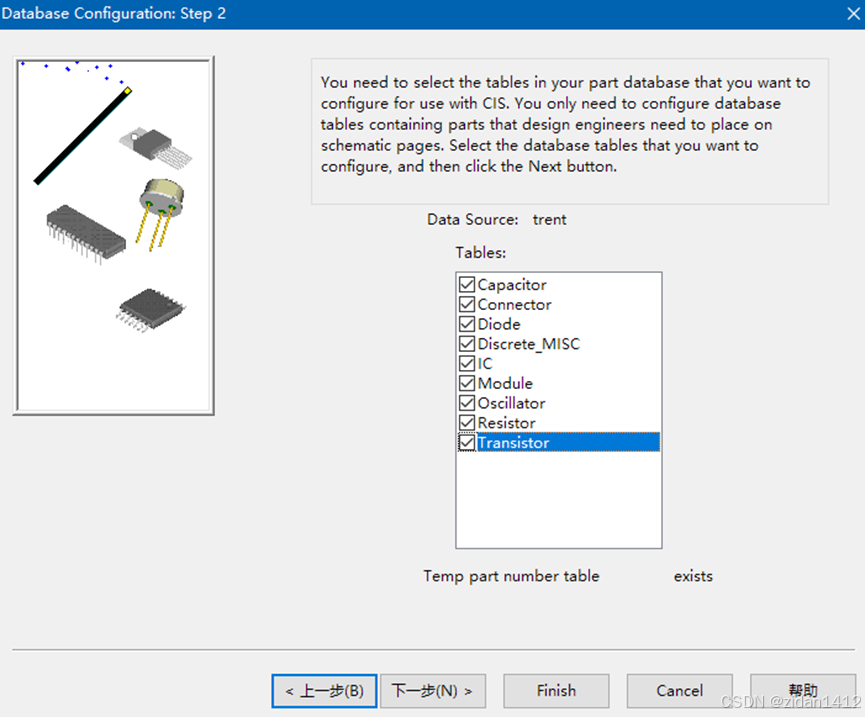

5) 选择导入的器件类型
  ​

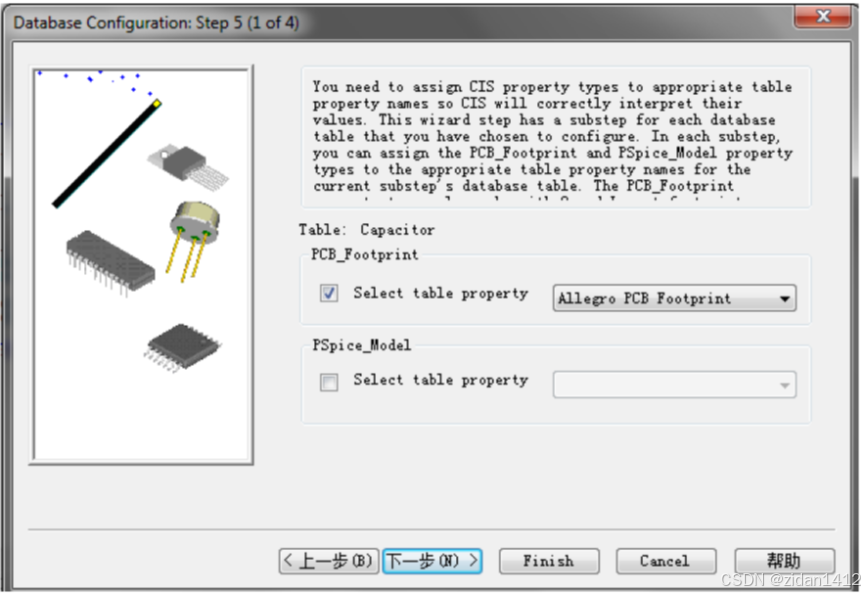

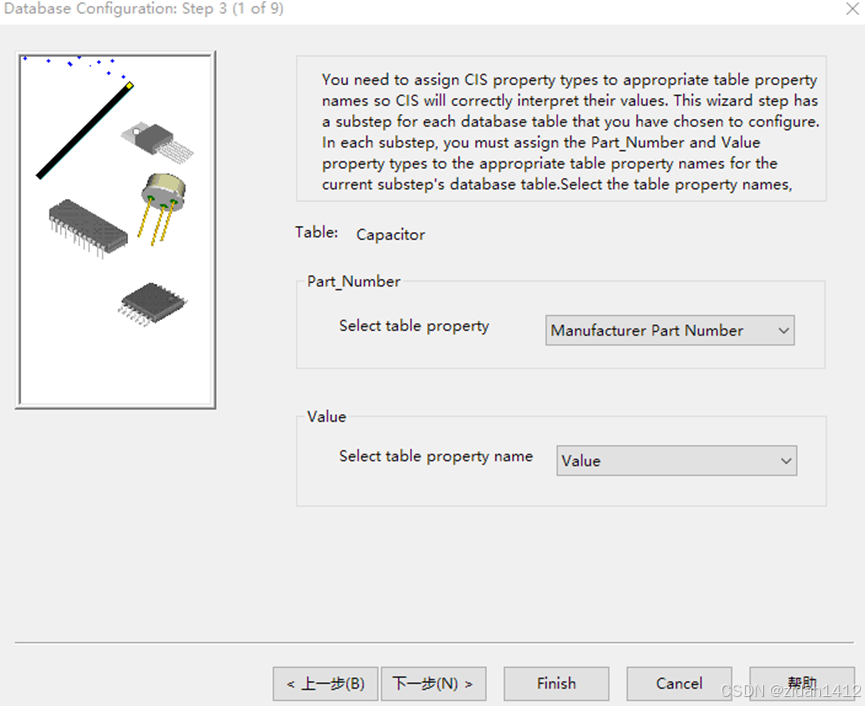

6) 设置器件关键属性
CIS 中心库中对器件的Part_Number/Value/PCB Footprint/PSpice Model等关键属性，必须与数据表中的属性实现一一对应匹配，如“Manufacturer Part Number=Part_Number）”。这一步是用以确定数据表中的器件属性与原理图CIS 属性的对应关系。
  ​

7) 设置带入原理图Capture 中的器件属性
器件中心库的属性很多，包括价格、生产厂家等等，然而对于原理图设计而言，有些信息是不需要带入原理图设计中的，与此对应，哪些器件属性带入原理图设计，我们再这一步进行设置。

​

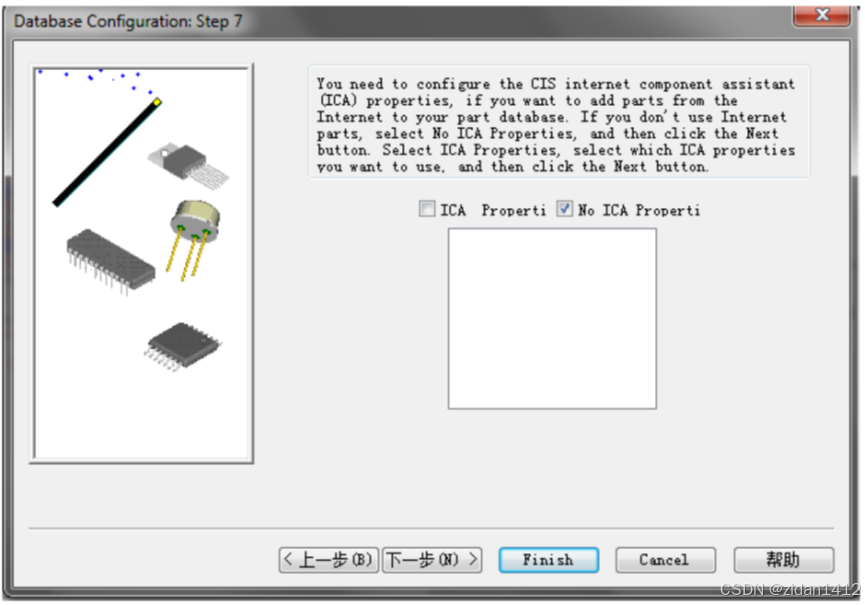

8) 设置网络器件库的属性更改
CIS 中有一项ICA 在线数据库管理功能，ICA 可以连接Cadence 官网的200万在线器件库，在线器件库中可能有更全面的其他属性，是否允许在线器件属性更新到CIS 中心库？这一步，我们用来设置权限。
注意：针对企业中心库，一般设置No ICA Properties，即不允许在线器件属性的自动更新，确保中心库的可维护性。

 ​

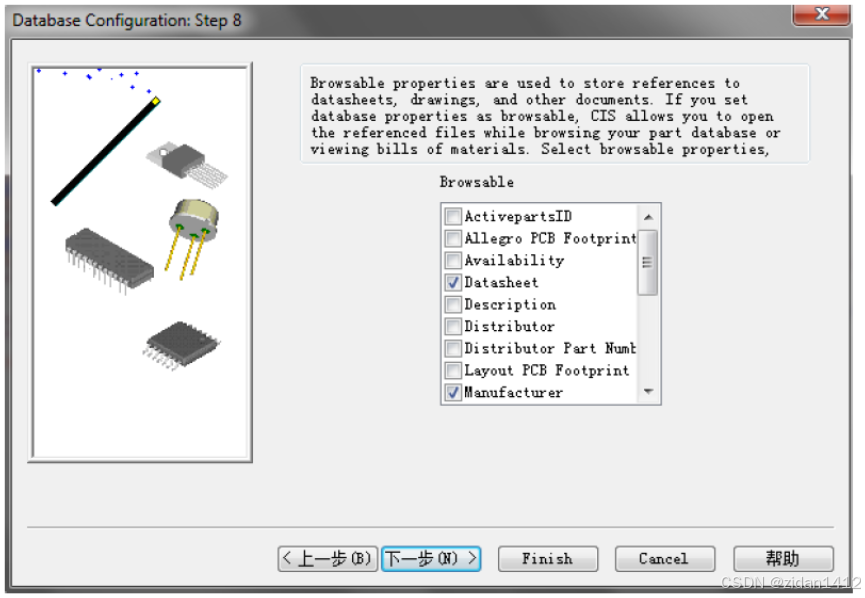

9) 设置器件可预览属性
器件数据表中的众多属性中，有些属性需要可预览的，如：datasheet，前面打勾即可，这样就可以在CIS 数据表中直接查看datasheet 等信息。

 ​

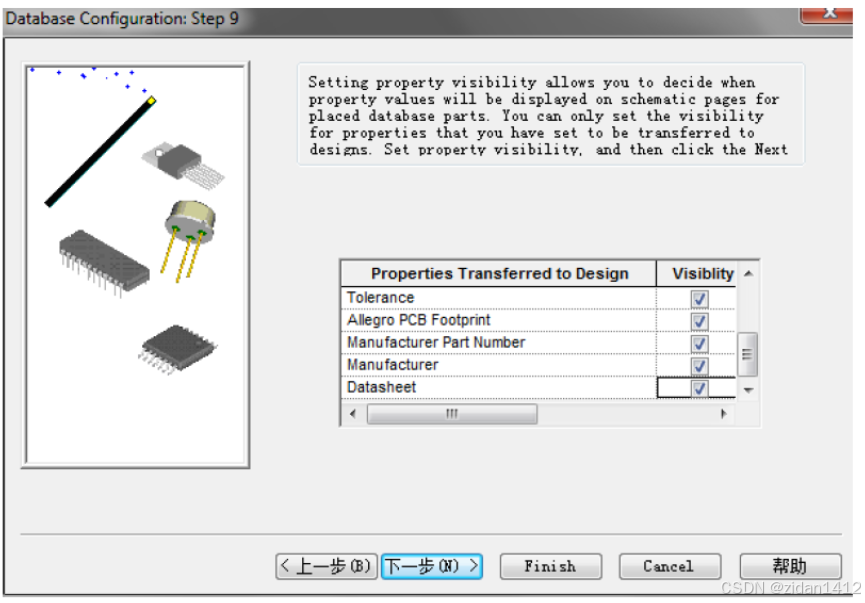

10) 设置器件属性在原理图设计中的可见性
在原理图设计中，器件哪些属性需要显示在原理图设计界面中的（如Value属性），在这一步进行设置。

 ​
11) 设置器件Key 属性
CIS 中如何快速确定器件，需要某些关键Key 属性，便于快速查找定位呢？在这一步，就是确定器件的Key 属性。

 ​
12) 完成CIS 数据库配置
点击Finish 完成CIS 数据库的配置，在弹出的Configure Database 界面中，查看数据库配置总结，确定正确后，点击“确定”，将配置好的数据库文件保存到盘中。

​
