上图中，Spark集群Cluster Manager目前支持如下三种模式：Standalone模式、YARN模式和Mesos模式。这里重要介绍前两种。

• Standalone模式：是Spark内部默认实现的一种集群管理模式，这种模式是通过集群中的Master来统一管理资源，而与Master进行资源请求协商的是Driver内部的StandaloneSchedulerBackend（实际上是其内部的StandaloneAppClient真正与Master通信）。
• YARN模式：YARN模式下，可以将资源的管理统一交给YARN集群的ResourceManager去管理。

1、Standalone模式

（1）集群启动流程

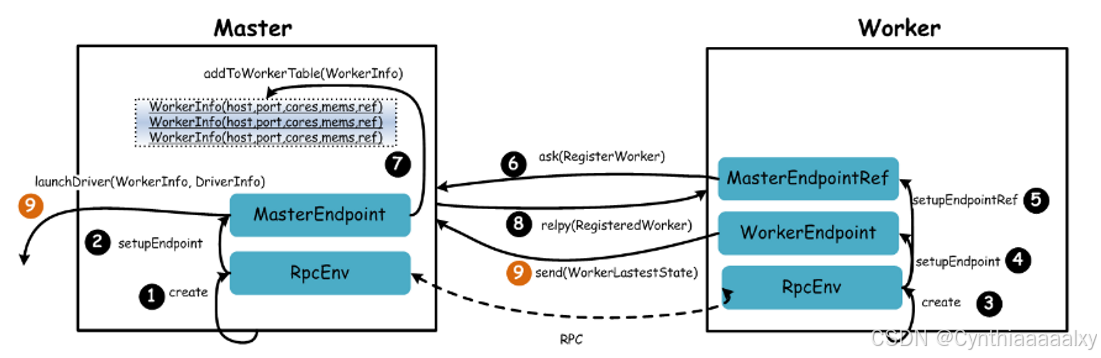

  Standalone模式下，Spark集群采用了简单的Master-Slave架构模式，Master统一管理所有的Worker，这种模式很常见，我们简单地看下Spark Standalone集群启动的基本流程，如下图所示：

  可以看到，Spark集群采用的消息的模式进行通信，也就是EDA架构模式，借助于RPC层的优雅设计，任何两个Endpoint想要通信，发送消息并携带数据即可。上图的流程描述如下所示：

1. Master启动时首先创一个RpcEnv对象，负责管理所有通信逻辑
2. Master通过RpcEnv对象创建一个Endpoint，Master就是一个Endpoint，Worker可以与其进行通信
3. Worker启动时也是创一个RpcEnv对象
4. Worker通过RpcEnv对象创建一个Endpoint
5. Worker通过RpcEnv对象，建立到Master的连接，获取到一个RpcEndpointRef对象，通过该对象可以与Master通信
6. Worker向Master注册，注册内容包括主机名、端口、CPU Core数量、内存数量
7. Master接收到Worker的注册，将注册信息维护在内存中的Table中，其中还包含了一个到Worker的RpcEndpointRef对象引用
8. Master回复Worker已经接收到注册，告知Worker已经注册成功
9. 此时如果有用户提交Spark程序，Master需要协调启动Driver；而Worker端收到成功注册响应后，开始周期性向Master发送心跳

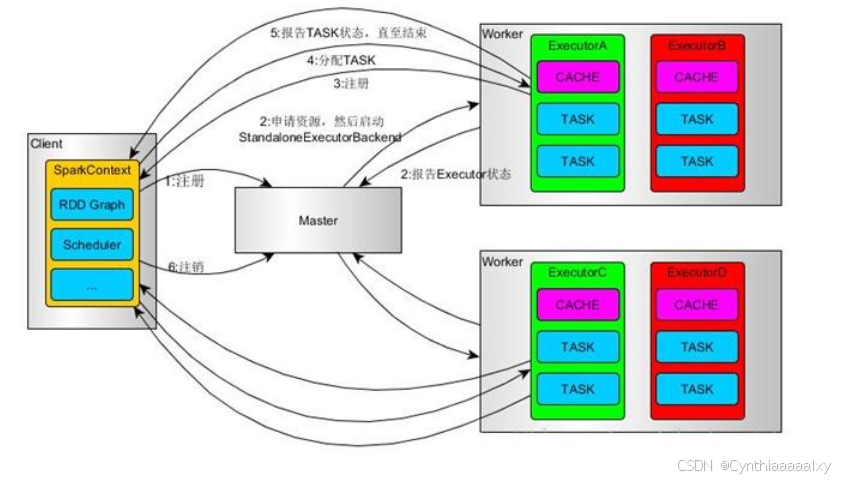

（2）Spark on Standalone运行过程

  Standalone模式是Spark实现的资源调度框架，其主要的节点有Client节点、Master节点和Worker节点。 其中Driver既可以运行在Worker节点上中，也可以运行在本地Client端。

其运行过程如下：

1. SparkContext连接到Master，向Master注册并申请资源（CPU Core 和Memory）；
2. Master根据SparkContext的资源申请要求和Worker心跳周期内报告的信息决定在哪个Worker上分配资源，并在该Worker上获取资源，然后启动StandaloneExecutorBackend；
3. StandaloneExecutorBackend向SparkContext注册；
4. SparkContext将Applicaiton代码发送给StandaloneExecutorBackend；并且SparkContext解析Applicaiton代码，构建DAG图，并提交给DAG Scheduler分解成Stage（当碰到Action操作时，就会催生Job；每个Job中含有1个或多个Stage，Stage一般在获取外部数据和shuffle之前产生），然后以Stage（或者称为TaskSet）提交给Task Scheduler，Task Scheduler负责将Task分配到相应的Worker，最后提交给StandaloneExecutorBackend执行；
5. StandaloneExecutorBackend会建立Executor线程池，开始执行Task，并向SparkContext报告，直至Task完成。
6. 所有Task完成后，SparkContext向Master注销，释放资源。

2、Yarn模式

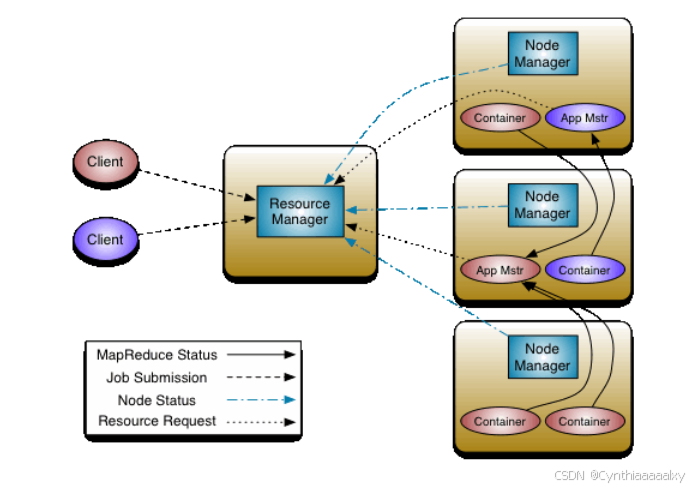

在 yarn 上面提交运行一个应用的过程为：

1. Client 向 YARN 提交应用程序，其中包括 ApplicationMaster 程序及启动 ApplicationMaster 的命令
2. ResourceManager 为该 ApplicationMaster 分配第一个 Container，并与对应的 NodeManager 通信，要求它在这个 Container 中启动应用程序的 ApplicationMaster
3. ApplicationMaster 首先向 ResourceManager 注册
4. ApplicationMaster 为 Application 的任务申请并领取资源，领取到资源后，要求对应的 NodeManager 在 Container 中启动任务。 NodeManager 收到 ApplicationMaster 的请求后，为任务设置好运行环境（包括环境变量、JAR 包、二进制程序等），将任务启动脚本写到一个脚本中，并通过运行该脚本启动任务
5. 各个任务通过 RPC 协议向 ApplicationMaster 汇报自己的状态和进度，以让 ApplicationMaster 随时掌握各个任务的运行状态，从而可以在失败时重启任务
6. 应用程序完成后，ApplicationMaster 向 ResourceManager 注销并关闭自己
   无论 spark 以哪种方式启动， 只要是跑在 yarn 上面， 就得遵守yarn 的规矩， 所以 spark 能做的就是按照 yarn 的方式来适配。

（1）yarn-client 模式

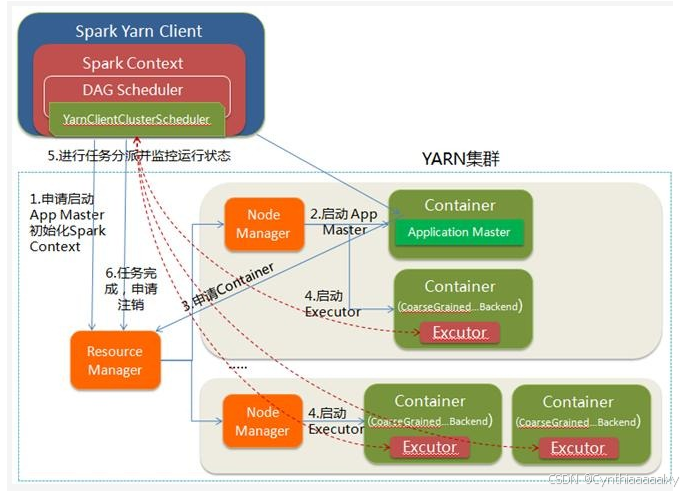

  Yarn-Client模式中，Driver在客户端本地运行，这种模式可以使得Spark Application和客户端进行交互，因为Driver在客户端，所以可以通过webUI访问Driver的状态，默认是http://hadoop1:4040访问，而YARN通过http:// hadoop1:8088访问。

YARN-client的工作流程分为以下几个步骤：

1. Spark Yarn Client向YARN的ResourceManager申请启动Application Master。同时在SparkContext初始化中将创建DAGScheduler和TASKScheduler等，由于我们选择的是Yarn-Client模式，程序会选择YarnClientClusterScheduler和YarnClientSchedulerBackend；
2. ResourceManager收到请求后，在集群中选择一个NodeManager，为该应用程序分配第一个Container，要求它在这个Container中启动应用程序的ApplicationMaster，与YARN-Cluster区别的是在该ApplicationMaster不运行SparkContext，只与SparkContext进行联系进行资源的分派；
3. Client中的SparkContext初始化完毕后，与ApplicationMaster建立通讯，向ResourceManager注册，根据任务信息向ResourceManager申请资源（Container）；
4. 一旦ApplicationMaster申请到资源（也就是Container）后，便与对应的NodeManager通信，要求它在获得的Container中启动启动CoarseGrainedExecutorBackend，CoarseGrainedExecutorBackend启动后会向Client中的SparkContext注册并申请Task；
5. Client中的SparkContext分配Task给CoarseGrainedExecutorBackend执行，CoarseGrainedExecutorBackend运行Task并向Driver汇报运行的状态和进度，以让Client随时掌握各个任务的运行状态，从而可以在任务失败时重新启动任务；
6. 应用程序运行完成后，Client的SparkContext向ResourceManager申请注销并关闭自己。

（2）yarn-cluster

驱动器进程是在集群上工作节点运行

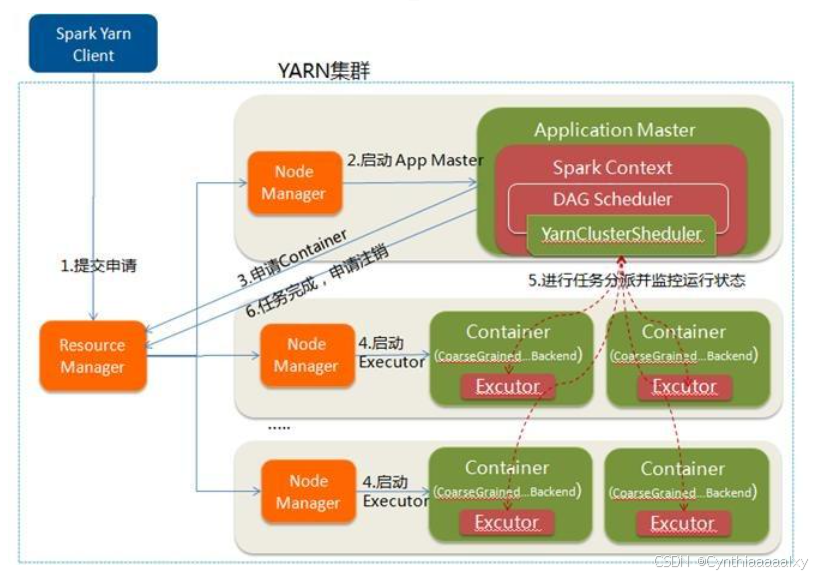

  在YARN-Cluster模式中，当用户向YARN中提交一个应用程序后，YARN将分两个阶段运行该应用程序：

• 第一个阶段是把Spark的Driver作为一个ApplicationMaster在YARN集群中先启动；

• 第二个阶段是由ApplicationMaster创建应用程序，然后为它向ResourceManager申请资源，并启动Executor来运行Task，同时监控它的整个运行过程，直到运行完成。

  YARN-cluster的工作流程分为以下几个步骤：

  1. Spark Yarn Client向YARN中提交应用程序，包括ApplicationMaster程序、启动ApplicationMaster的命令、需要在Executor中运行的程序等；
  2. ResourceManager收到请求后，在集群中选择一个NodeManager，为该应用程序分配第一个Container，要求它在这个Container中启动应用程序的ApplicationMaster，其中ApplicationMaster进行SparkContext等的初始化；
  3. ApplicationMaster向ResourceManager注册，这样用户可以直接通过ResourceManage查看应用程序的运行状态，然后它将采用轮询的方式通过RPC协议为各个任务申请资源，并监控它们的运行状态直到运行结束；
  4. 一旦ApplicationMaster申请到资源（也就是Container）后，便与对应的NodeManager通信，要求它在获得的Container中启动启动CoarseGrainedExecutorBackend，CoarseGrainedExecutorBackend启动后会向ApplicationMaster中的SparkContext注册并申请Task。这一点和Standalone模式一样，只不过SparkContext在Spark Application中初始化时，使用CoarseGrainedSchedulerBackend配合YarnClusterScheduler进行任务的调度，其中YarnClusterScheduler只是对TaskSchedulerImpl的一个简单包装，增加了对Executor的等待逻辑等；
  5. ApplicationMaster中的SparkContext分配Task给CoarseGrainedExecutorBackend执行，CoarseGrainedExecutorBackend运行Task并向ApplicationMaster汇报运行的状态和进度，以让ApplicationMaster随时掌握各个任务的运行状态，从而可以在任务失败时重新启动任务；
  6. 应用程序运行完成后，ApplicationMaster向ResourceManager申请注销并关闭自己。

（3）Spark：Yarn-cluster 和 Yarn-client 区别与联系

  当在YARN上运行Spark作业，每个Spark executor作为一个YARN容器(container)运行。Spark可以使得多个Tasks在同一个容器(container)里面运行。这是个很大的优点。

• 从广义上讲，yarn-cluster适用于生产环境；而yarn-client适用于交互和调试，也就是希望快速地看到application的输出。
• 从深层次的含义讲，yarn-cluster和yarn-client模式的区别其实就是Application Master进程的区别，yarn-cluster模式下，driver运行在AM(Application Master)中，它负责向YARN申请资源，并监督作业的运行状况。当用户提交了作业之后，就可以关掉Client，作业会继续在YARN上运行。然而yarn-cluster模式不适合运行交互类型的作业。而yarn-client模式下，Application Master仅仅向YARN请求executor，client会和请求的container通信来调度他们工作，也就是说Client不能离开。

3、Spark运行架构特点：

1. 每个Application获取专属的executor进程，该进程在Application期间一直驻留，并以多线程方式运行tasks。这种Application隔离机制有其优势的，无论是从调度角度看（每个Driver调度它自己的任务），还是从运行角度看（来自不同Application的Task运行在不同的JVM中）。当然，这也意味着Spark Application不能跨应用程序共享数据，除非将数据写入到外部存储系统。
2. Spark与资源管理器无关，只要能够获取executor进程，并能保持相互通信就可以了。
3. 提交SparkContext的Client应该靠近Worker节点（运行Executor的节点)，最好是在同一个Rack里，因为Spark Application运行过程中SparkContext和Executor之间有大量的信息交换；如果想在远程集群中运行，最好使用RPC将SparkContext提交给集群，不要远离Worker运行SparkContext。
4. Task采用了数据本地性和推测执行的优化机制。
