01 部署运行环境和安装Navicat 数据库管理软件

1.下载服务器软件：

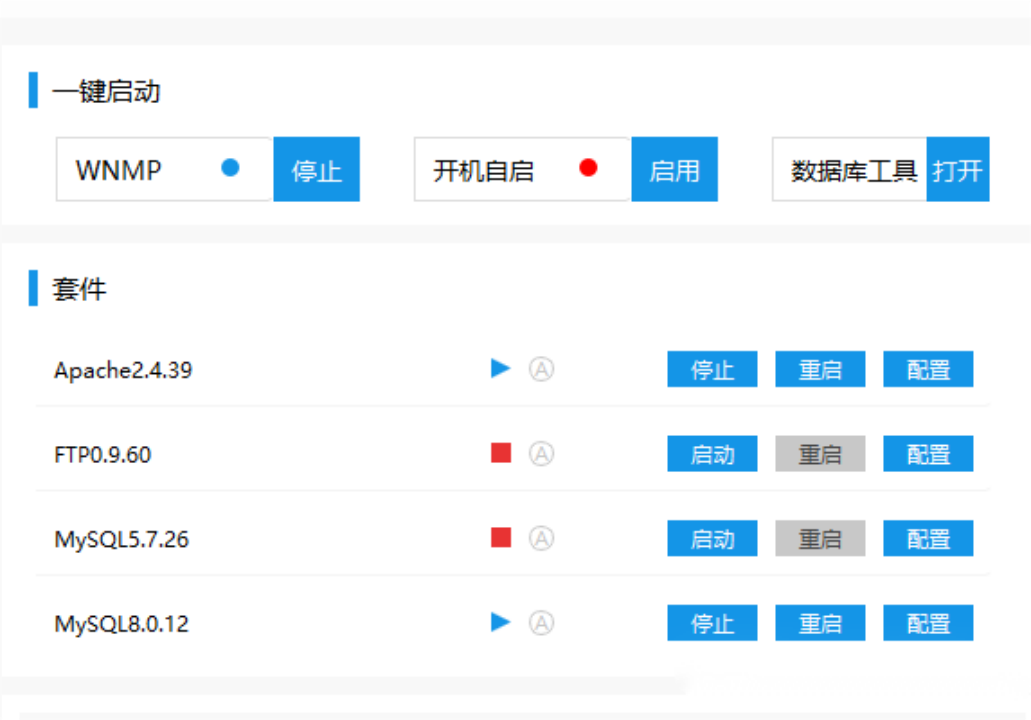

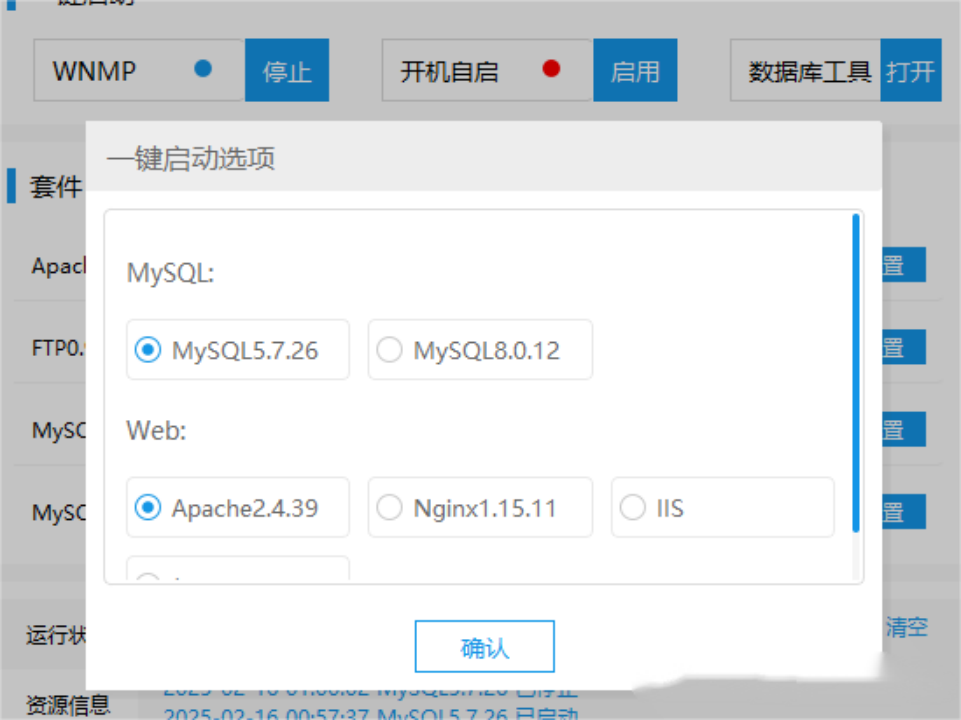

1.推荐 PhpStudy : https://www.xp.cn/php-study，，支持各种环境，一键安装，

如下图所示：

2.如果启动 mysql8 失败，进行“端口检测”;

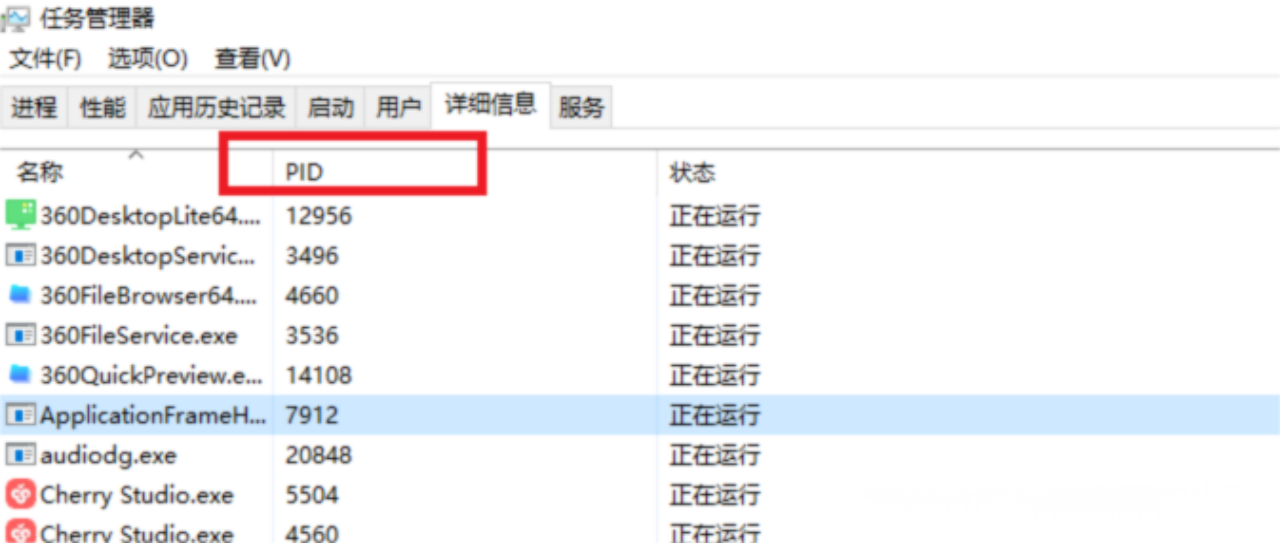

3.如果 3306 端口检测被占用，则在电脑上找到“任务管理器”软件，找到占用“3306”端口的软件，选中右键，结束进程即可或者修改端口号（点击 mysql8 的配置按钮即可进行修改），下面是修改方式的图：

2. 下载Navicat数据库管理软件软件：

自行官网下载或搜索破解版下载并安装，建议购买付费版。

3. 下载Navicat数据库管理：

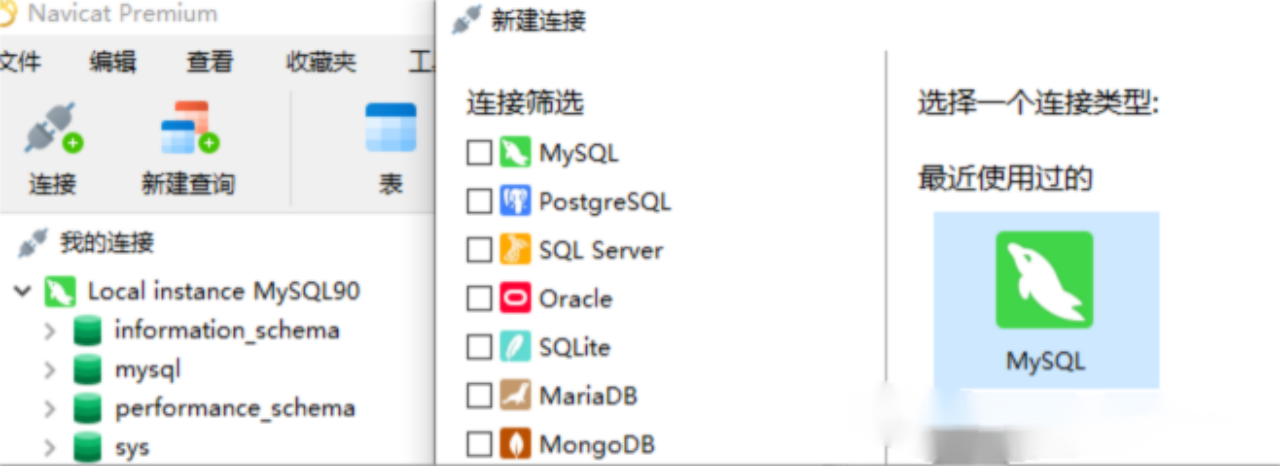

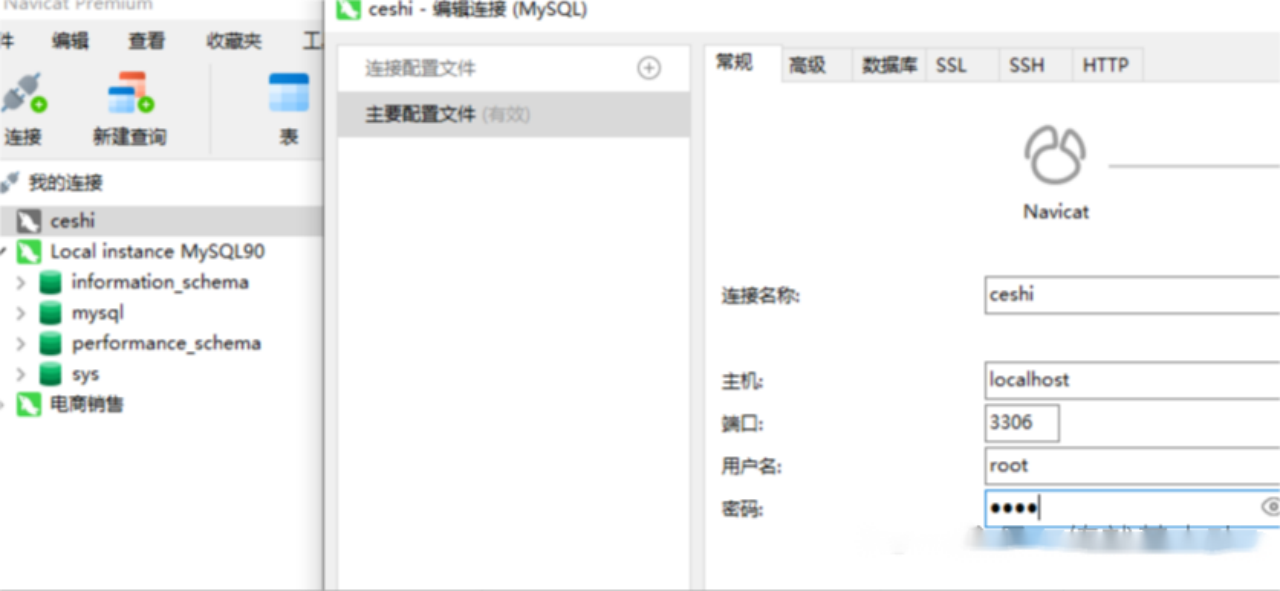

右键新建连接，下一步，填写连接名称和数据库密码（ 密码默认 root 或者安装服务器软件填写的数据库密码），点击确定即可。

02 概念模型

1.定义：

概念模型是数据库设计的第一层业务抽象，聚焦于业务实体（Entities）及其核心关系（Relationships），不涉及具体技术实现细节（如数据类型、索引等）。其目的是清晰表达业务需求和数据规则，是数据库设计的第一阶段，也是与业务人员沟通的主要工具。

2.概念模型的用途:

• 概念模型用于现实世界的建模；
• 是现实世界到机器世界的第一层抽象；
• 是数据库设计人员和用户之间进行交流的语言；
• 是数据库设计的有力工具。

3.对掌握概念模型人员的基本要求：

• 较强的语义表达能力；
• 简单、清晰、易于用户理解。

4.理解概念模型的几个关联概念：

• 实体（Entity)：客观存在并可相互区别的事物称为实体。可以是具体的人、事、物或抽象的概念。
  属性（Attribute)：实体所具有的某一特性称为属性。一个实体可以由若干个属性来刻画。
• 关系：实体之间的联系:通常是指不同实体集之间的联系。实体之间的联系有一对一（1:1)、一对多(1:m)和多对多(m:n)等多种类型。如下图所示：




5.概念模型的表示方法：ER图

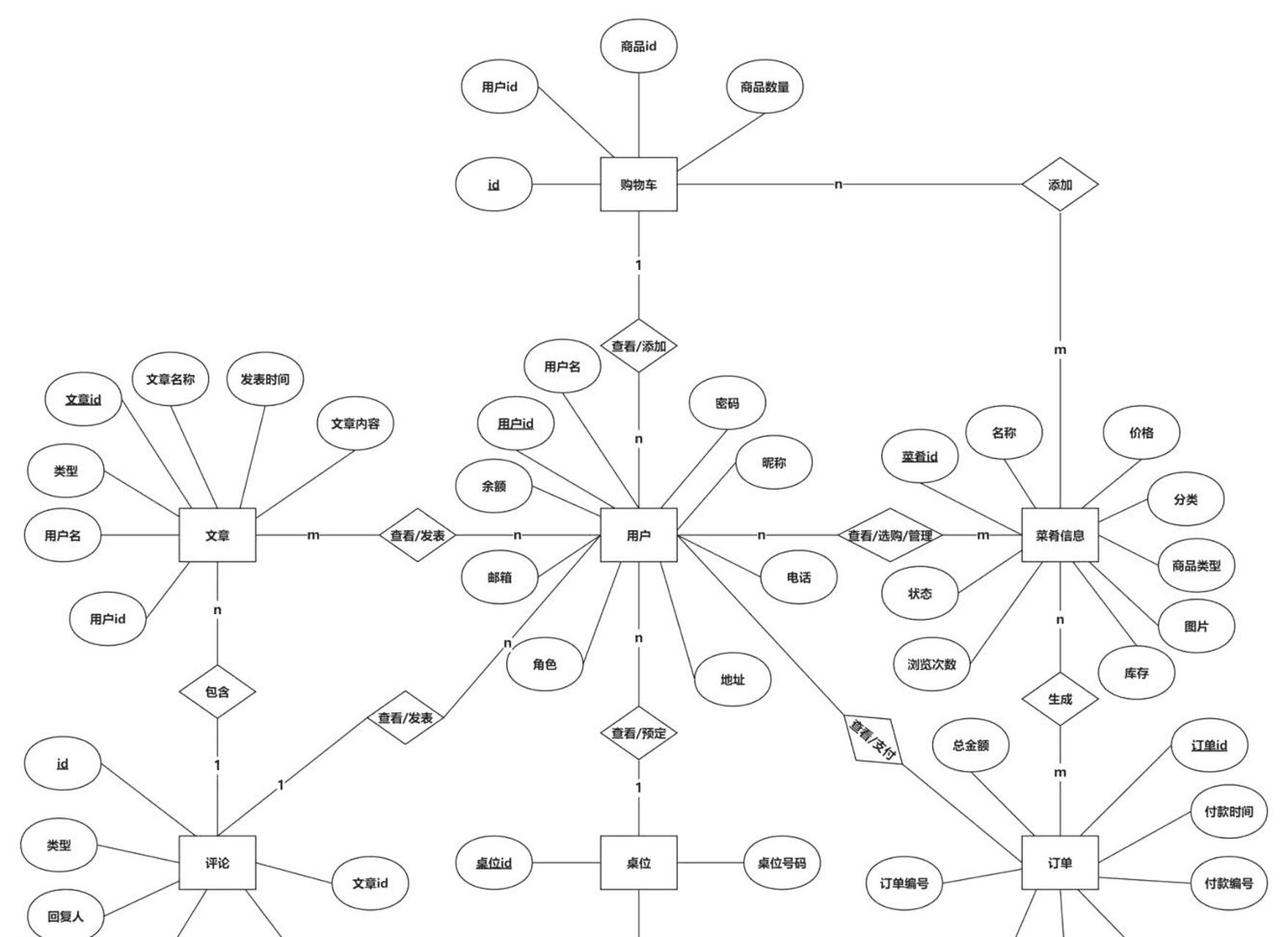

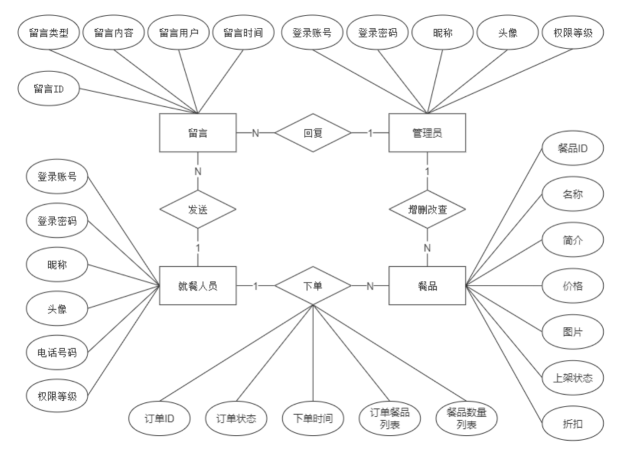

下面分别是：有实体属性和无实体属性的 ER 图：

6.概念模型构建过程：

首先，使用概念目录列表或名词性短语来识别问题领域中的潜在概念；

然后，在概念模型图中绘制这些概念;接下来，为这些概念添加关联关系；

最后，为概念添加属性。

注释：该软件中的图表可以理解为画布

6.1 绘制概念即实体：添加实体和实体右键操作说明

• 添加新实体：若要添加一个新的实体，点击工具栏的 “实体”按钮，并点击画布的任何位置，即可添加一个新实体

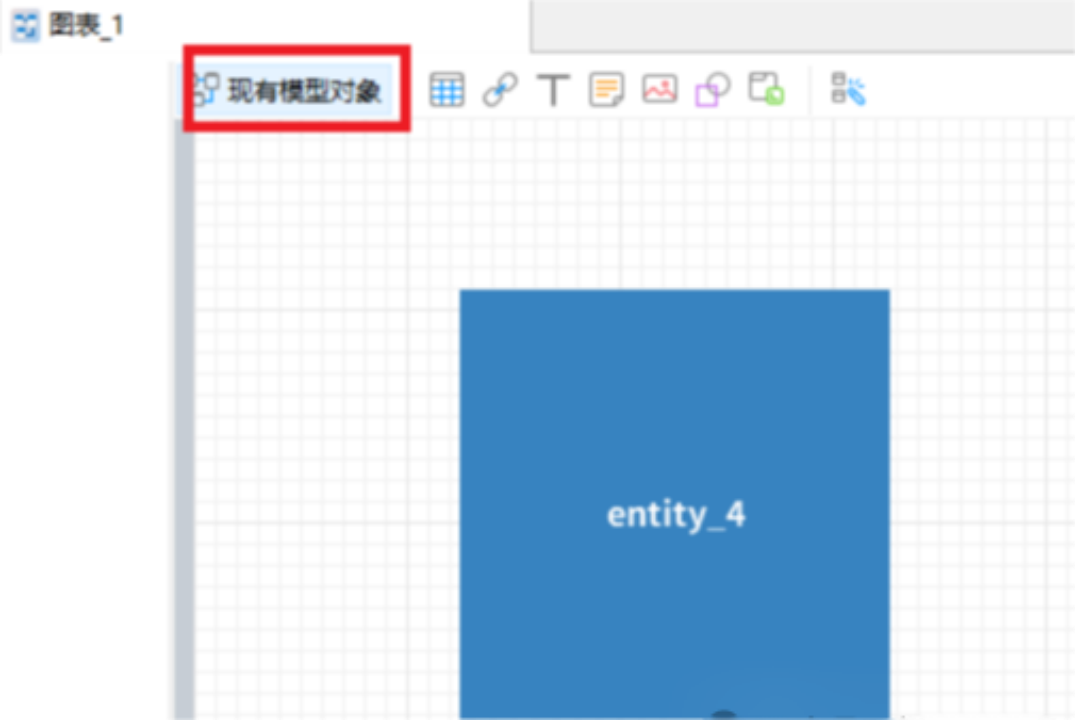

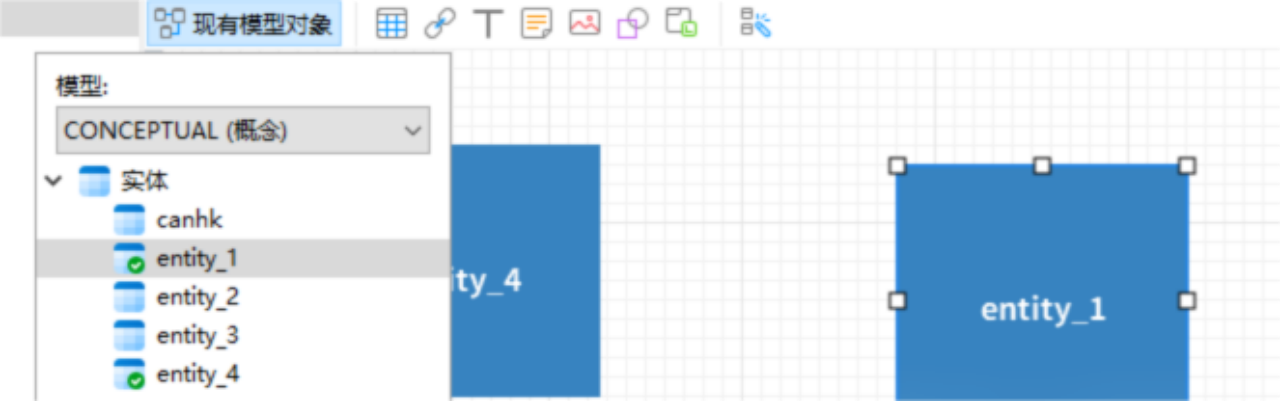

• 添加原有实体：点击“现有模型对象”选项卡，就可以把已存在的实体拖放到画布中。



6.2 为概念添加关联关系：给 1 个主体实体添加 1 个从实体关系和关系连接器说明

• 添加关系操作：若要给一个主实体添加 1 个从实体即添加一个关系，选中主实体，再点击工具栏的 “关系”按钮，并拖放该主实体指向其从实体即可；
• 关系连接器说明：

1. 显示或隐藏实体间关系名称：若要显示或隐藏链接的名标签，单击该“关系”，在右侧的属性窗格中勾选或取消勾选“显示名称”选项即可；
2. 鼠标移入实体间的关系连接器的交互说明：当你移动滑鼠到一个关系连接器时，主从两个实体的边界会显示“浅绿色”边框

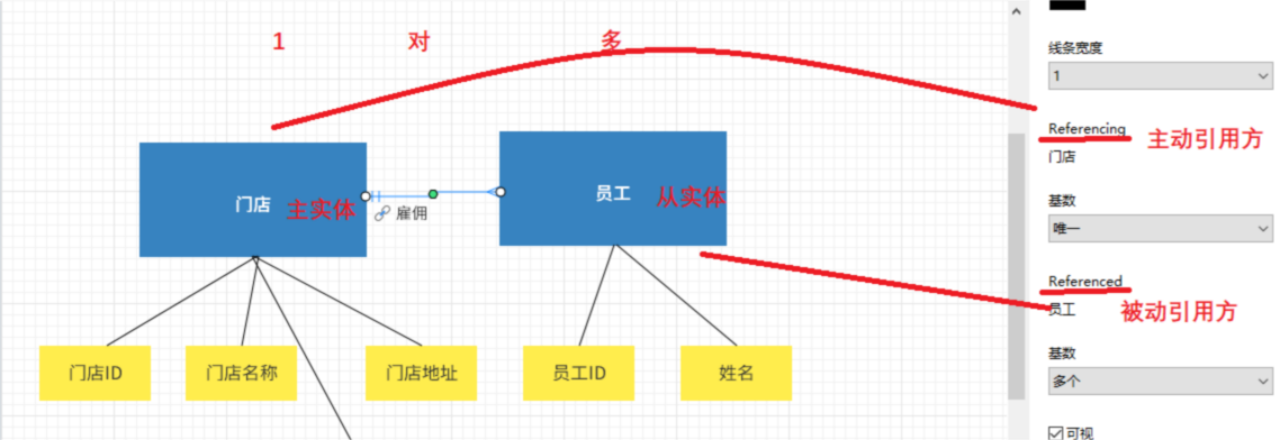

3. 关系连接器的核心属性说明：如下图所示

6.3 为概念添加属性：

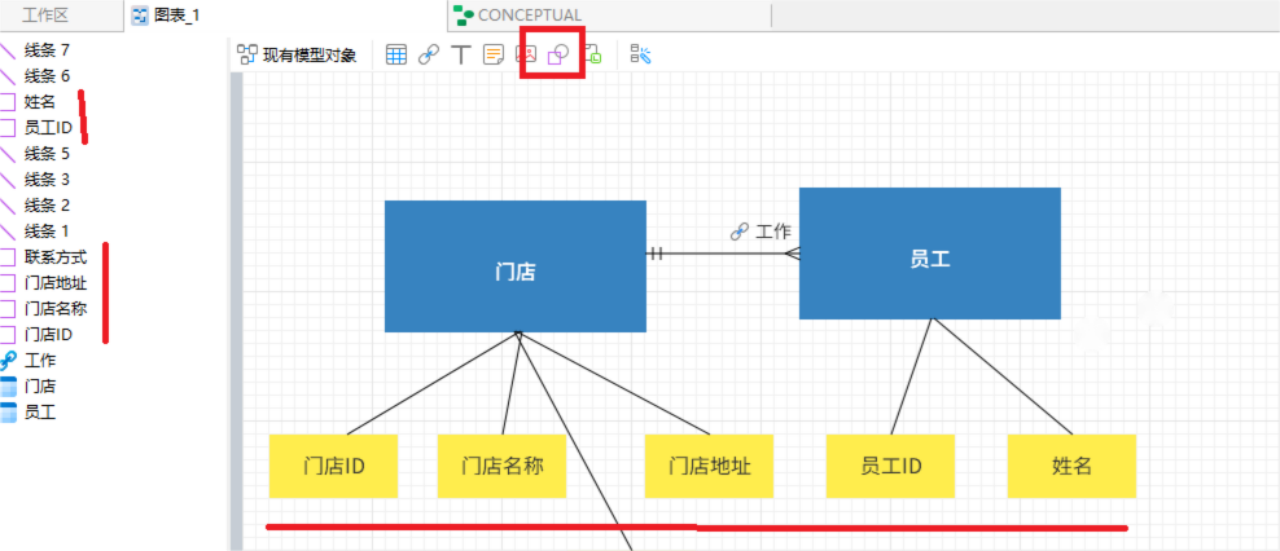

由于 Navicat 软件的概念模型中，未提供给实体添加属性的功能，则用“矩形”来表示属性，如下图所示：

• 直接添加矩形，修改背景和名称；
• 进行实体和属性的连线即可。

最后记住这个公式：ER图 = 找角色（实体） + 记特征（属性） + 画关系。
