Linux收发包

Linux接收包的过程

1. 网卡接收网络包

• DMA 技术：网卡接收到网络包后，会通过 DMA（直接内存访问）技术将数据包直接写入到内存中的 Ring Buffer（环形缓冲区），而不需要 CPU 的参与。
• 通知操作系统：网卡需要通知操作系统有新的网络包到达。最简单的方式是触发硬件中断。但是频繁的中断开销太大，所以 Linux 内核引入了 NAPI（New API）机制。

2. NAPI 机制

2.1 NAPI过程

• 网卡接收网络包：网卡通过 DMA 将网络包写入 Ring Buffer。
• 触发硬中断：网卡触发硬件中断，通知 CPU 有数据到达。
• 硬中断处理函数执行：

static irqreturn_t my_netdev_interrupt(int irq, void *dev_id)
{
    struct net_device *dev = dev_id;
    struct my_netdev_priv *priv = netdev_priv(dev);

    /* 1. 屏蔽中断 */
    disable_irq_nosync(irq);

    /* 2. 检查中断状态 */
    if (!check_interrupt_status(priv)) {
        /* 如果不是我们关心的中断，恢复中断并返回 */
        enable_irq(irq);
        return IRQ_NONE;
    }

    /* 3. 标记软中断 */
    napi_schedule(&priv->napi);

    /* 4. 恢复中断 */
    enable_irq(irq);

    return IRQ_HANDLED;
}

其步骤为：
- 屏蔽中断。
- 标记软中断。
- 恢复中断。

• 软中断处理函数执行：
  • 内核中的 ksoftirqd 线程专门负责软中断的处理，当 ksoftirqd 内核线程收到软中断后，就会来轮询处理数据。
  • ksoftirqd 线程会从从 Ring Buffer 中读取网络包。
  • 将获取的网络包交给网络协议栈进行逐层处理解析协议。
• 轮询模式结束：当 Ring Buffer 中的数据被处理完毕后，网络驱动会重新启用网卡的中断，等待下一个网络包的到来。
• 当第一个网络包到达时，网卡会触发一个硬件中断，通知 CPU 有数据到达。硬件中断会唤醒网络包处理程序（通常是内核中的网络驱动代码）。此时，CPU 会从当前任务切换到中断处理程序。

2.2 硬中断和软中断的分工

• 硬中断：
  • 由网卡触发，通知 CPU 有网络包到达。
  • 硬中断处理函数的工作非常简单：屏蔽中断、发起软中断、恢复中断。
  • 硬中断的执行时间非常短，对 CPU 的消耗较小。
• 软中断：
  • 软中断是由硬中断触发的，用于处理耗时的任务，比如从 Ring Buffer 中读取网络包、解析协议、将数据传递给上层应用程序等。
  • 软中断的执行时间较长，但它是异步的，不会阻塞 CPU 的其他任务。

2.3 硬中断和软中断对 CPU 的消耗

• 硬中断：由于硬中断处理函数的工作非常简单，它的 CPU 消耗非常低。
• 软中断：软中断的 CPU 消耗较高，因为需要处理网络包的具体内容。但是，软中断是异步的，CPU 可以在处理软中断的同时执行其他任务。

NAPI 的优势：通过减少硬中断的次数，NAPI 机制显著降低了 CPU 的负载，尤其是在高性能网络场景下。

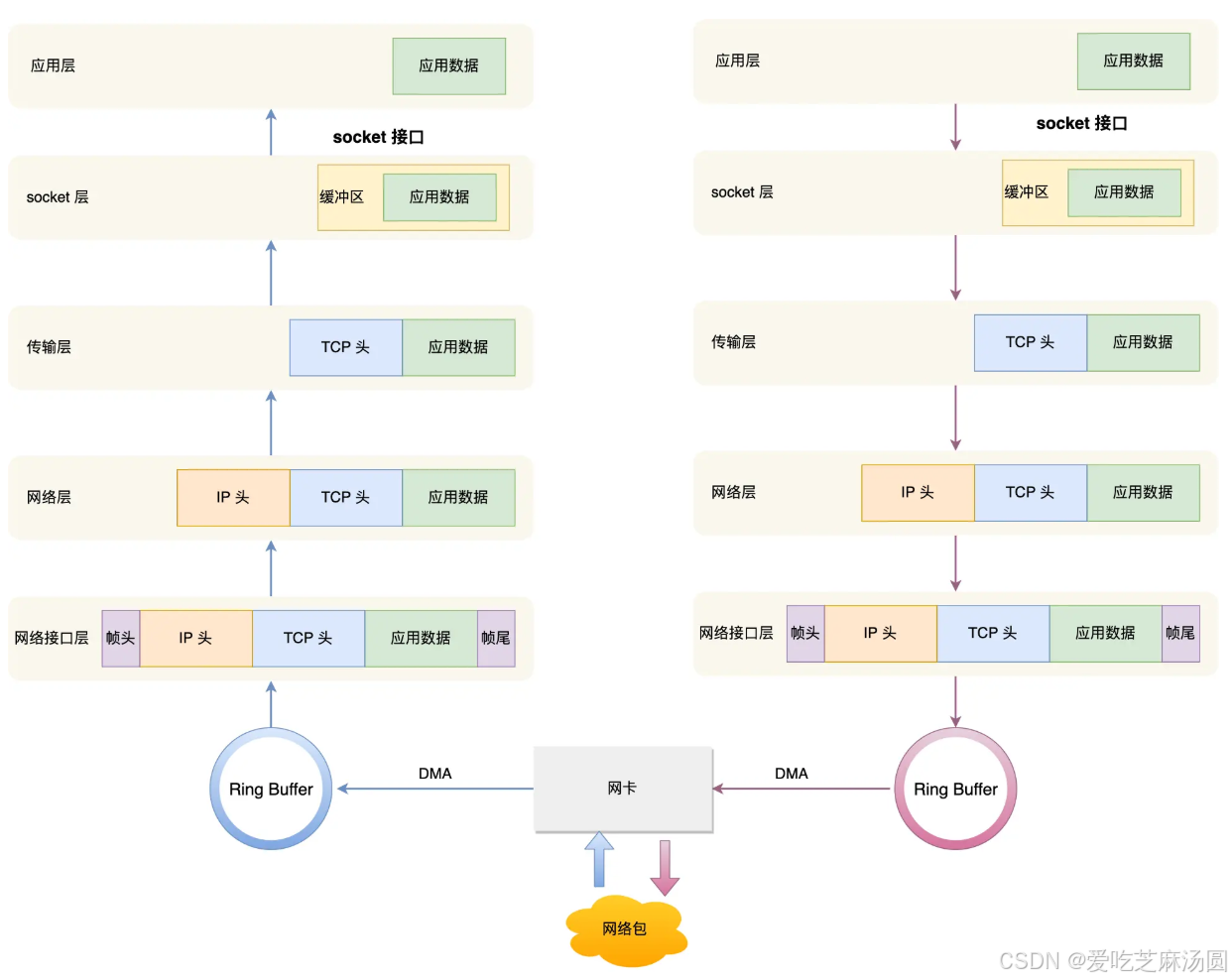

3. 逐层解析

• 首先，会先进入到网络接口层，在这一层会检查报文的合法性，如果不合法则丢弃，合法则会找出该网络包的上层协议的类型，比如是 IPv4 还是 IPv6，接着再去掉帧头和帧尾，然后交给网络层。
• 到了网络层，则取出 IP 包，判断网络包下一步的走向，比如是交给上层处理还是转发出去。当确认这个网络包要发送给本机后，就会从 IP 头里看看上一层协议的类型是 TCP 还是 UDP，接着去掉 IP 头，然后交给传输层。
• 传输层取出 TCP 头或 UDP 头，根据四元组「源 IP、源端口、目的 IP、目的端口」作为标识，找出对应的 Socket，并把数据放到 Socket 的接收缓冲区。
• 最后，应用层程序调用 Socket 接口，将内核的 Socket 接收缓冲区的数据「拷贝」到应用层的缓冲区，然后唤醒用户进程。

Linux发送包的过程

1. 应用程序发送数据包的流程

1.1 用户态到内核态的切换

应用程序调用 send() 或 write() 等 Socket 接口发送数据。由于这是系统调用，程序会从用户态切换到内核态，进入内核的 Socket 层。

1.2 分配 sk_buff 结构体

内核会分配一个 sk_buff 结构体（简称 skb），用于描述网络包。sk_buff 是 Linux 内核中用于管理网络包的核心数据结构，它包含了网络包的数据、元信息以及协议头的指针。

1.3 拷贝用户数据

将用户态的数据拷贝到 sk_buff 的数据缓冲区中。这个缓冲区通常位于内核的内存区域。

1.4 加入发送缓冲区

将 sk_buff 加入到 Socket 的发送缓冲区中，等待协议栈处理。

2. 协议栈处理 sk_buff

2.1 从发送缓冲区取出 sk_buff

网络协议栈从 Socket 的发送缓冲区中取出 sk_buff，并按照 TCP/IP 协议栈从上到下逐层处理。

2.2 TCP 层的处理

• 如果使用 TCP 协议，内核会拷贝一个新的 sk_buff 副本。这是因为 TCP 是可靠传输协议，支持丢失重传。在收到对方的 ACK 之前，原始的 sk_buff 不能被释放。每次调用网卡发送时，实际传递的是 sk_buff 的副本，等收到 ACK 后再真正删除原始的 sk_buff。
• 填充 TCP 头：在 sk_buff 的数据缓冲区前预留空间，填充 TCP 协议头（如源端口、目标端口、序列号、确认号等）。

2.3 IP 层的处理

• 填充 IP 头：在 sk_buff 的数据缓冲区前预留空间，填充 IP 协议头（如源 IP 地址、目标 IP 地址、TTL 等）。
• 进行路由查找，确定数据包的下一跳地址。

2.4 数据链路层的处理

• 填充以太网头：在 sk_buff 的数据缓冲区前预留空间，填充以太网协议头（如源 MAC 地址、目标 MAC 地址等）。
• 将 sk_buff 传递给网卡驱动程序。

3. sk_buff 的设计原理

3.1 为什么只用 sk_buff 一个结构体？

协议栈是分层结构，每一层都需要添加或移除协议头。如果每一层都用一个单独的结构体，在层之间传递数据时会发生多次拷贝，这会大大降低 CPU 效率。为了避免拷贝，Linux 内核使用 sk_buff 一个结构体来描述所有的网络包。

3.2 sk_buff 如何实现零拷贝？

• 接收数据时：从网卡驱动开始，通过协议栈层层上传数据包。通过增加 skb->data 的值，逐步剥离协议头（如以太网头、IP 头、TCP 头）。
• 发送数据时：创建 sk_buff 时，数据缓冲区的头部预留足够的空间。通过减少 skb->data 的值，逐步添加协议头（如 TCP 头、IP 头、以太网头）。

3.3 sk_buff 的结构

sk_buff 的核心字段包括：

• data：指向当前协议层的数据起始位置。
• head：指向数据缓冲区的起始位置。
• tail：指向数据缓冲区的结束位置。
• len：数据包的长度。
• protocol：协议类型（如 TCP、UDP、IP 等）。
• next 和 prev：用于将 sk_buff 链接到链表中。

4. 网卡发送数据包

4.1 传递给网卡驱动

协议栈处理完成后，将 sk_buff 传递给网卡驱动程序。网卡驱动程序会将 sk_buff 中的数据包通过 DMA 技术直接写入网卡的发送队列。

4.2 释放 sk_buff

• 如果使用 TCP 协议，原始的 sk_buff 会保留在发送缓冲区中，直到收到对方的 ACK。
• 如果使用 UDP 协议，sk_buff 会在发送完成后立即释放。

5. 总结

• sk_buff 的作用：sk_buff 是 Linux 内核中用于管理网络包的核心数据结构，它通过调整 data 指针实现零拷贝，避免了协议栈层之间的数据拷贝。
• 协议栈的处理流程：从上到下逐层处理 sk_buff，填充协议头（TCP、IP、以太网头），最终传递给网卡驱动程序。
• TCP 的重传机制：TCP 协议会保留原始的 sk_buff，直到收到对方的 ACK，确保数据的可靠传输。
