简介

        上一篇介绍vritio的生产者消费者virtio介绍 (一)生产者/消费者模式， 这一篇继续扩展，介绍下virtio的核心逻辑virtio queue。

单个ring环扩展到三个ring环

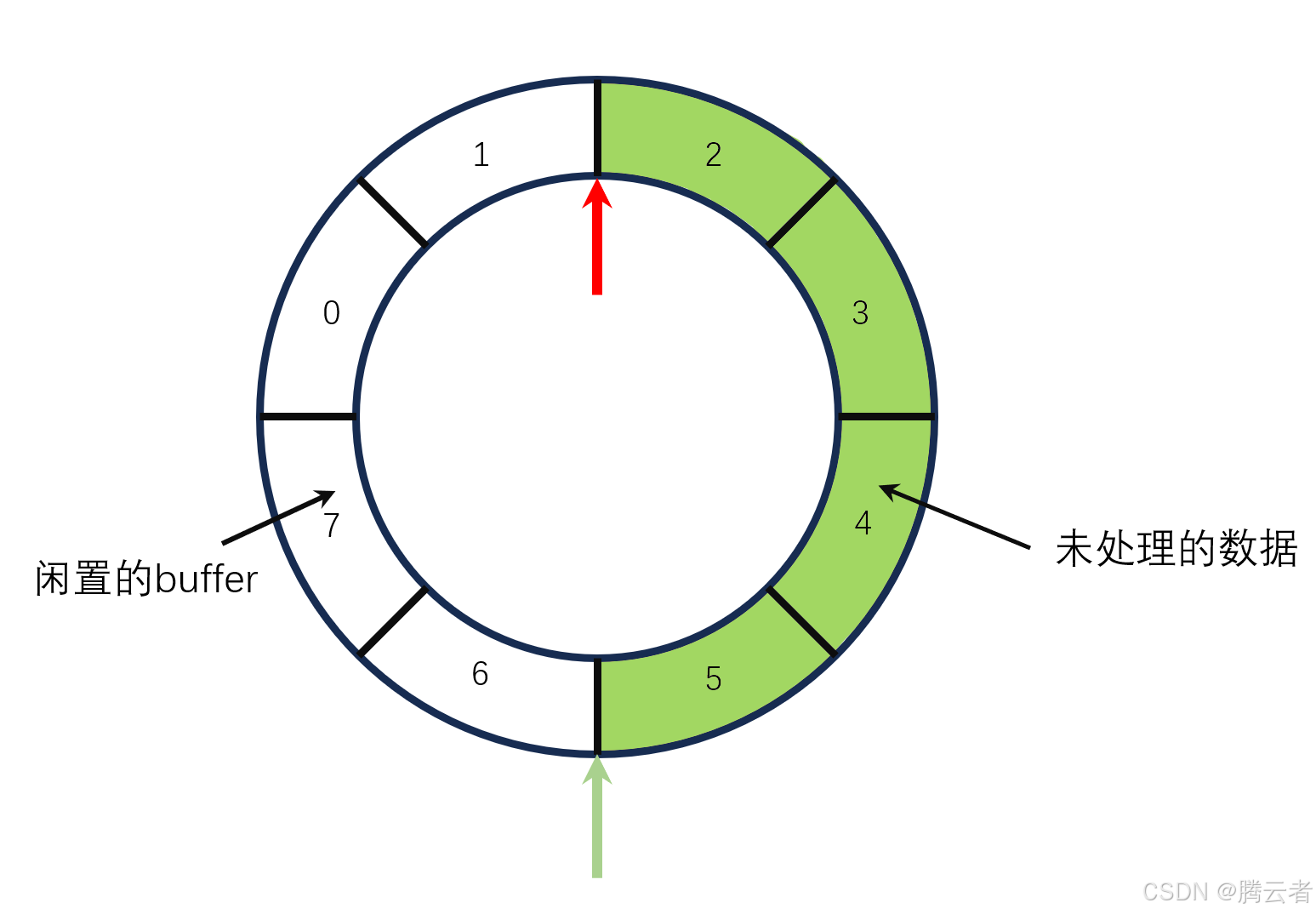

       我们先解释下为什么要用三个ring环来标记数据，解释之前思考下为什么不能用一个ring环处理数据？ 先看下单个环结构体如下图所示：

       单个ring环中每个idx中只能存放固定大小的数据，idx0 1 2 ~ 7中的数据大小必须一样，如果想放入比较大的数据，需要占用多个idx。除此之外，ring环使用时前端可以一次性放入ring环多个数据，但是后端必须顺序执行，举个例子来说明下。

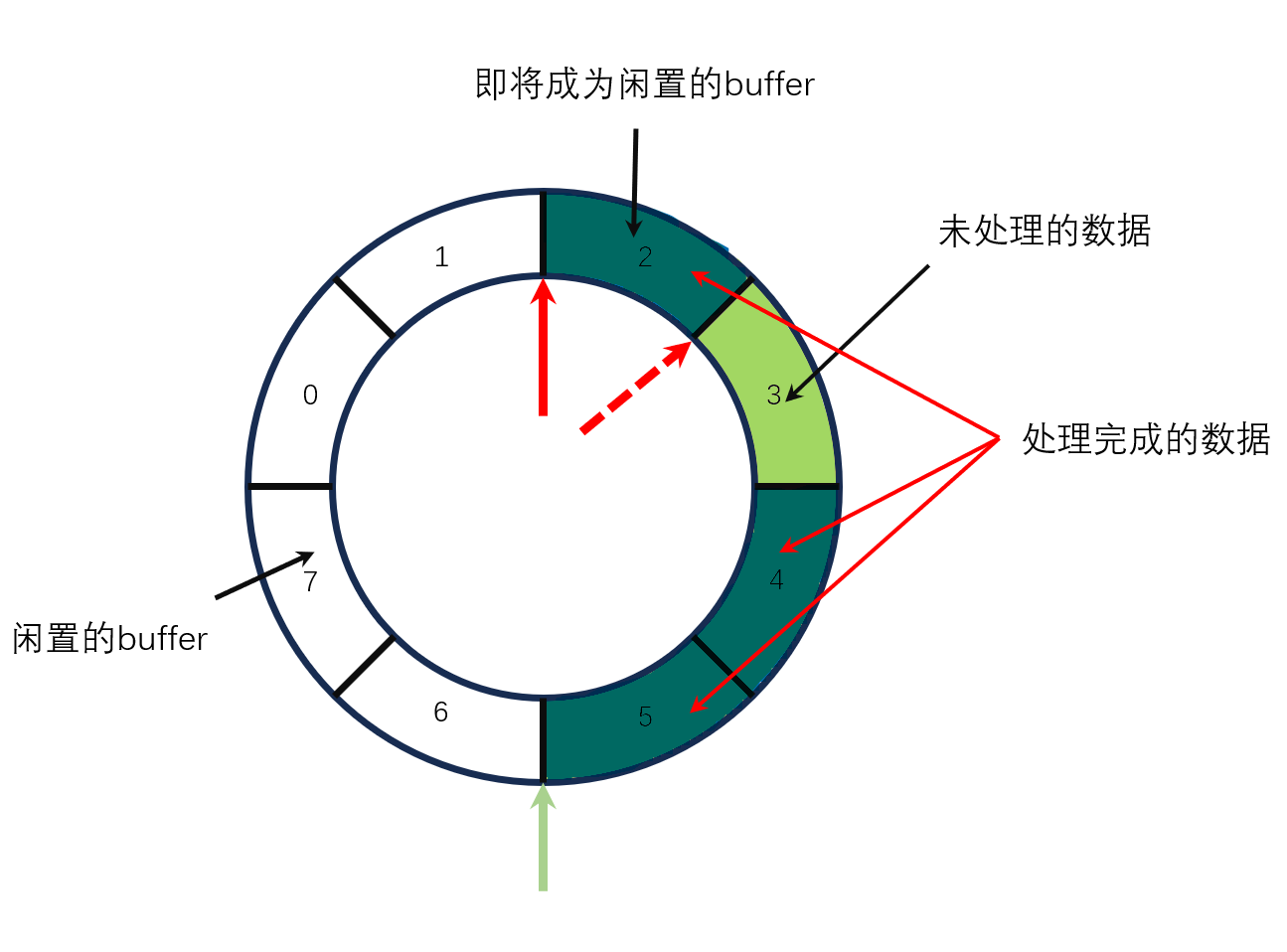

        以上图ring环为例，假设 2 3 4 5为前端往ring 环中写入的io数据，后端将四个数据取出，解析之后提交给硬件来获取io数据，我们提交的顺序是2 --> 3 --> 4 --> 5, 但是由于io返回是由硬件决定的，不确定某个io什么时候回来，可能回来的顺序是4 --> 2 --> 5 -->3，甚至有可能3出现特别久甚至卡io。这个时候ring环中的数据是这样的：

2中的数据处理完之后，后端将读指针从2移动到3，然后buf 2现在就成了闲置缓冲器，可以重新写入数据；但是由于3没处理完，后端只能将读指针移动到3，实际上4 和 5已经处理完了，但是由于无法移动读指针，所以后端无法将io返回回去，并且4和5的buf也无法标记成闲置出来。

        总结下来就是单个ring环无法解决两个问题:

1. io完成较早的（比如idx4和idx5的io）会被io完成交慢的阻塞（比如idx3）
2. io的大小无法随意大小变换，尤其是io数据比较大时

        为了解决上面这个第一个问题，我们把一个ring环扩展成两个，一个用于标记读指针（used ring），一个用于标记写指针（avail ring）。接下来我们看下两个ring环遇到上面处理idx3 idx4 idx5是的情况。

第一步：初始阶段，前端往ring环中写入数据



第二步：后端完成数据后

第三步：前端再次写入输入阶段

        从上面可以看出来，idx3的io虽然没有完成，但是没有阻塞整个ring环的操作流程，完美的解决了第一个问题。操作上，两个ring环由前端和后端分别维护，前端只修改avail ring，写入数据前使用used ring环作为判断；后端只修改used ring。

        接下来就是最后一个desc ring环了， 这个ring环是为了解决io大小不固定的问题。我们先看下desc ring环在实现上的数据格式：

struct vring_desc {

    __virtio64 addr;            /* Address (guest-physical). */

    __virtio32 len;              /* Length. */

    __virtio16 flags;           /* The flags as indicated above. */

    __virtio16 next;            /* We chain unused descriptors via this, too */

};

对上面数据解释下：

• addr： 表示数据的首地址， 和len组合在一起，表示这个这个数据在内存中的大小和位置。前端和后端的内存不一致，这个地方需要地址翻译，后续会写一篇关于地址翻译的，这里默认这个地址前端和后端都能直接拿到数据。
• len: 数据长度，和addr组合在一起，解决不固定长度的问题。
• flag：标签，表示当前viritio的类型，有可能是packed模式，这个后面再讲解。
• next： 下一个的位置，比如当前vring_desc的idx为10，通常next的值为11

举个例子，比如前端往想要获取一个io，判断通过avail ring和used ring找到一个可用的idx值，比如idx=4。然后把viritio通信的数据放入到vring_desc[4 - 1]中，这里是数组，所有idx -1 才是数据位置。

virtio处理数据流程

        上面的介绍了从单个ring环扩展到三个ring环avail，used， desc的原因，我们趁热打铁，用这三个ring环完整的介绍下io在前端和后端之间流转的整个过程。

步骤一：初始化

        如下图，此时为初始化状态，

ring环大小为4，avail，used两个ring环都执指向idx0，ring环中的数据都为0；desc环我们这里用一个表来展示，desc中都为空。

步骤一：初始状态

        前端需要写入三个数据，
