在当今数字化时代，企业数据量呈爆炸式增长，数据处理和分析的需求也日益复杂。传统的数据处理方式已难以满足高效、灵活的需求，因此基于大数据框架（如 Hadoop）的解决方案应运而生。Hadoop 以其强大的分布式计算能力和数据存储能力，成为企业处理海量数据的首选。然而，随着业务的复杂化，单纯的数据处理能力已不足以满足需求，一个高效、灵活的工作流调度系统成为关键。Spring Boot 作为现代 Java 开发的主流框架，以其轻量级、易部署的特点，成为构建高效系统的理想选择。结合 Spring Boot 和 Hadoop，开发一个工作流调度系统，能够帮助企业更好地管理数据处理流程，提高资源利用率，优化业务效率。

本系统的主要内容包括以下几个方面：

1. 系统架构设计：基于 Spring Boot 框架构建系统基础架构，集成 Hadoop 生态圈中的 HDFS、YARN 等组件，实现高效的数据存储和任务调度。

2. 任务调度模块：支持用户定义任务的执行逻辑、依赖关系和触发条件，通过 Hadoop YARN 资源管理器任务实现的动态调度和资源分配。

3. 工作流管理：允许用户创建、编辑和删除工作流，支持任务的串联和并行执行，实现复杂业务流程的自动化管理。

4. 监控与日志管理：实时监控任务的执行状态，记录任务的运行日志，便于问题排查和性能优化。

5. 用户界面：提供简洁直观的 Web 界面，方便用户操作和管理任务调度，支持任务的启动、暂停和终止。

6. 安全性设计：实现用户认证和授权机制，确保系统的安全性和数据的保密性。

通过以上功能，本系统能够实现高效的任务调度和工作流管理，满足企业在大数据处理场景下的多样化需求。系统不仅提高了数据处理的效率，还通过灵活的调度机制优化了资源利用，为企业的数字化转型提供了有力支持。

注:完成的毕业设计程序以下面的的环境软件、功能图和界面为准。

系统所需要的环境软件：idea、eclipse+mysql5.7、8.0+Navicat+JDK1.8+tomcat7.0

3.3　系统用例分析

在设计系统的过程中，用例图是系统设计过程中必不可少的模型，用例图可以更为细致的，结合系统中人员的有关分配，能够从细节上描绘出系统中有关功能所完成的具体事件，确切的反映出某个操作以及它们相互之间的内部联系。

其中参与者就是和系统能够发生交互的外在实体，一般可以指系统的某个用户。一个用例图就能对应出系统中的一个功能过程，系统中完整的功能都是由许多不同的用例图所组成的。系统用例图如下所示：

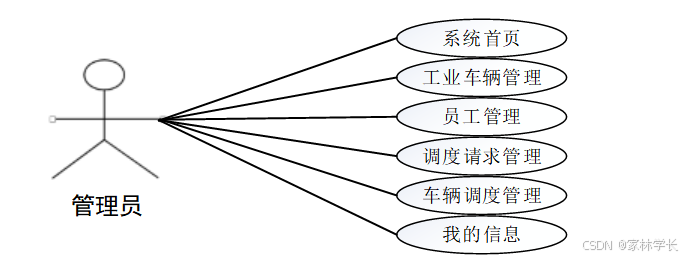

(1)管理员可以对系统首页、工业车辆管理、员工管理、调度请求管理、车辆调度管理、我的信息等进行操作管理。其用例分析如图3-1所示。

图3-1管理员用例图

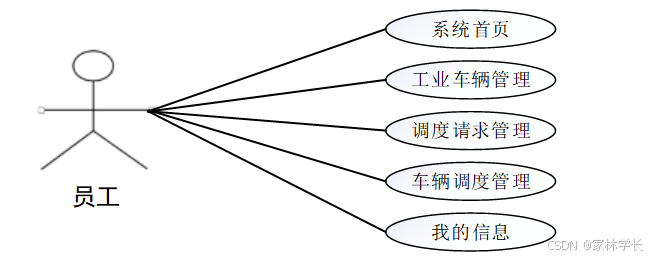

(2)员工可以对系统首页、工业车辆管理、调度请求管理、车辆调度管理、我的信息等进行基本的信息管理。员工用例分析如图3-2所示。

图3-2员工用例图

3.4　系统流程分析

流程图就是用它已经特定的图形符号以及相应的线条，用来展现出系统在执行中的整个的过程。由于这种图形能够很方便的描绘系统的一系列流程，所以它的所有的图形符号是比较关键的，基本都是一个图形符号就能表示某个过程的一个单独的步骤。流程图不只是提供出比较完整、全面的执行过程，而且在整个团队的协作设计过程中，还可以发现其中有可能存在的缺陷以及不足，便于在后续的过程中能够及时的纠正和完善系统。

通过流程图可以对系统的需求和相关过程进行分析，能够详细的细分到每个部分的设计。对于设计者来说在开发过程中能够使用流程图作为基础，可以快速提高自身的逻辑思想，并且还能在后续的操作中能够有章可循，在系统的设计中最重要的就是程序的设计，然后才是程序的具体编写，流程图便是在设计过程中重要的工具,以下就是部分流程图设计。

登录模块有许多规则，这些规则是用来限制用户权限的，没有登录账号的用户除了浏览文章之外不可以对网站进行操作，用户进入系统前要进行登录，登录成功后方可对相关权限的操作。登录流程如下所示。

图3-3系统登录流程图

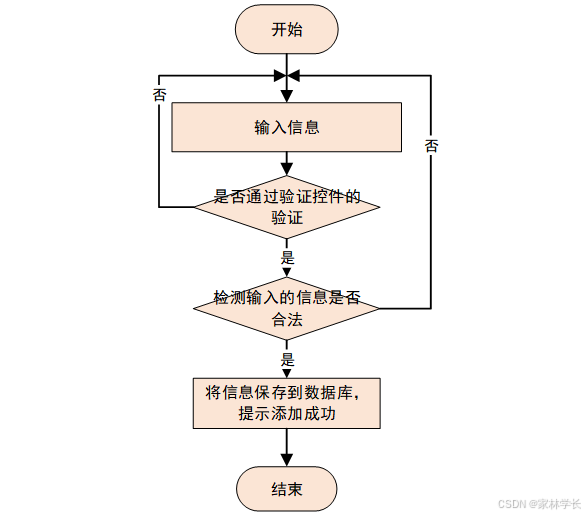

用户可以添加信息，内容没有问题之后按下确定键就添加成功了。添加信息的流程图如图3-4所示：

图3-4添加信息流程图

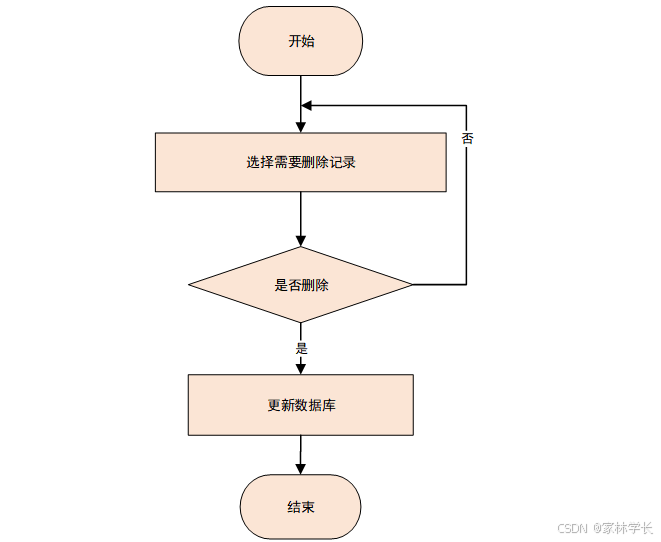

用户可以选择把自己发布的信息删掉，选择要删除的文章确认之后，删除信息的操作就完成了。删除信息流程图如图3-5所示：

图3-5删除信息流程图

3.5　本章小结

本章主要是对系统进行分析，主要介绍了可行性分析、用例分析和流程分析等。

第4章　系统设计

4.1 系统功能结构设计图

本次系统所涉及到的有关的功能，都是用功能结构图来简洁和清晰的表示出来，功能结构图就是能够把比较复杂的功能结构用图的形式清晰的描绘下来，并且为后续的设计以及测试等模块提供了明确的方向，在构思功能结构图的时候，便可以给设计的过程带来一定的思维导向，不至于在设计过程中有所遗漏，可以尽可能的明确系统所涉及到的功能。系统的功能结构图如图4-1所示。

图4-1 系统功能结构图

4.2　架构设计

架构设计目标如下：

(1)可行性。系统的开发一定是在架构的设计基础上。

(2)可靠性。对企事业单位的管理来讲，系统的可靠性非常重要，所以对系统架构设计上就必须具备相当高的可靠性。

(3)安全行。由于大量的数据都是存储在数据库中，这些数据价值高，所以对系统数据库的安全性要特别重视。

(4)可扩展性。在原有的技术上增加一些功能，这样能够逐渐完善网站。

(5)可维护性。在可维护性方面体现在：一是跟踪现有的错误，二是导入新功能需求到系统上，以便减少运营成本。

(6)可升级性。系统能够进行更新迭代，使用户有更好的上网体验。

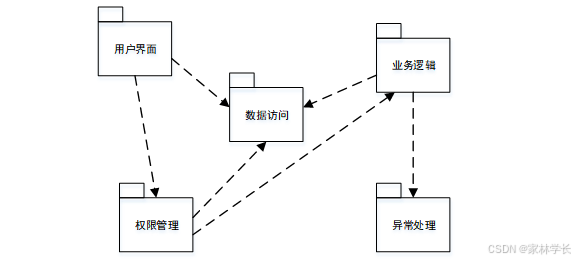

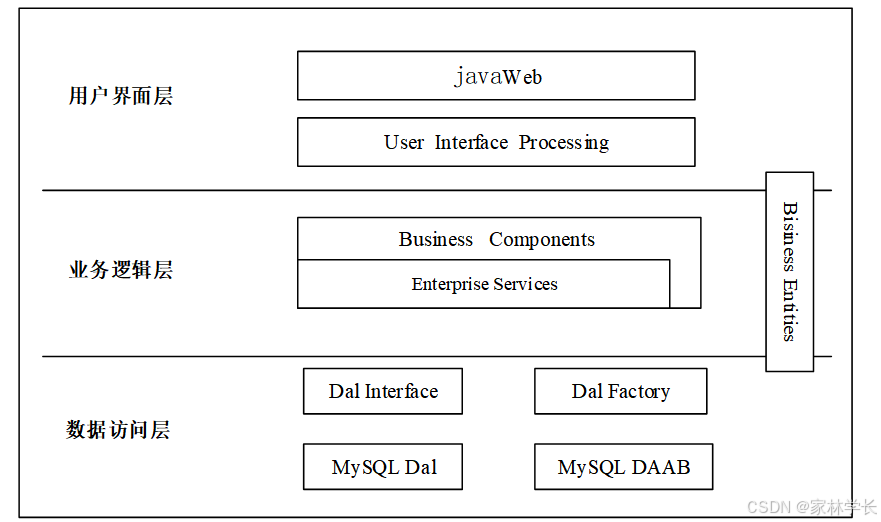

下面我们将根据架构设计原则和目标来建立系统的架构设计模型。将信息系统中对象分层，可分为三层：用户界面层、业务层、数据访问层（如下图4-2所示），再把各层中的一些公共部分提出来：权限管理、异常处理，这样得到包图如图4-3所示：

图4-2  系统体系架构图

图4-3  系统功能模块包图

4.3　系统架构类图

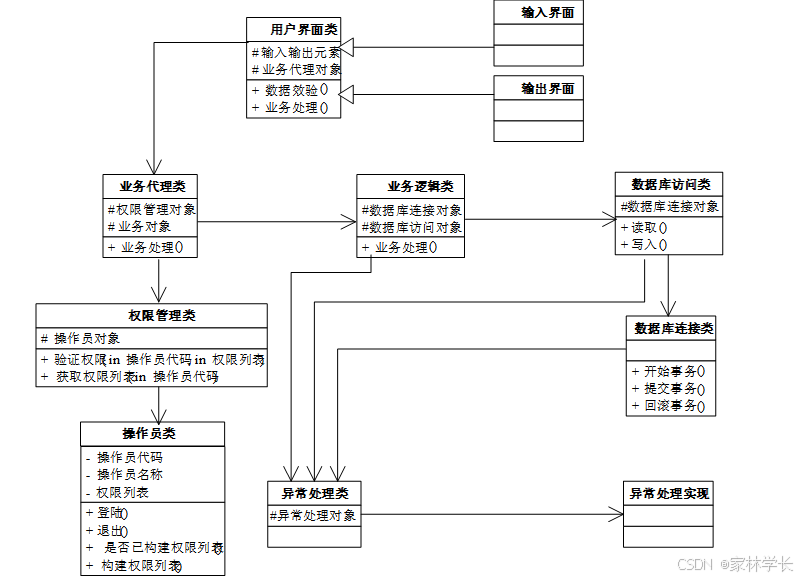

展开包图，得到类图，它是静态结构图的架构，使各个种类之间的关系，表达了静态联系。系统类图如下图4-4所示。

图4-4 系统类图

4.4　数据库设计

4.4.1　数据库E-R图

当前用户量最多的数据库是关系型数据库，属于面向对象系统设计。主要考虑的是怎样去对类映射到关系数据库的二维表上。目前可以采用数据库建模来实现。将“员工、车辆调度、调度请求、工业车辆”等作为实体，它们的局部E-R图，如图4-5所示：

图4-5局部E-R图

5.1系统登录注册实现

在登录流程中，用户首先在Vue前端界面输入用户名和密码。这些信息通过HTTP请求发送到Java后端。后端接收请求，通过与MySQL数据库交互验证用户凭证。如果认证成功，后端返回给前端，允许用户访问系统。这个过程涵盖了从用户输入到系统验证和响应的全过程。系统登录界面图5-1所示：

图5-1系统登录界面

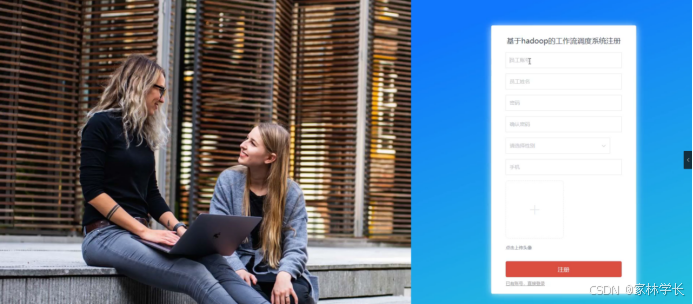

在注册流程中，用户在Vue前端填写必要信息（如用户名、密码等）并提交。前端将这些信息通过HTTP请求发送到Java后端。后端处理这些信息，检查用户名是否唯一，并将新用户数据存入MySQL数据库。完成后，后端向前端发送注册成功的确认，前端随后通知用户完成注册。这个过程实现了新用户的数据收集、验证和存储。注册页面如图5-2所示：

图5-2系统注册页面

5.2管理员功能实现

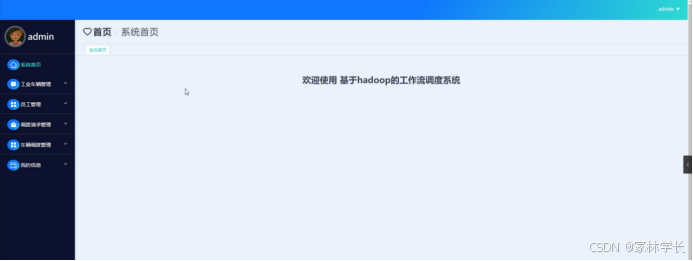

管理员进入主页面，主要功能包括对系统首页、工业车辆管理、员工管理、调度请求管理、车辆调度管理、我的信息等进行操作。管理员主页面如图5-3所示：

图5-3管理员主界面

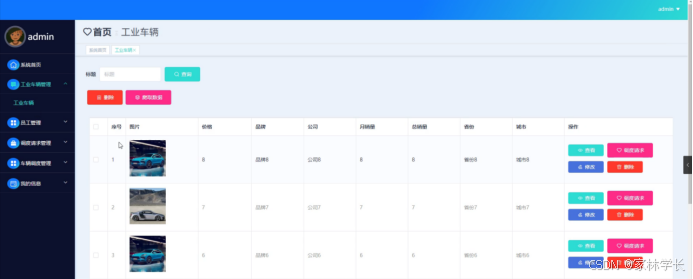

工业车辆功能在视图层（view层）进行交互，比如点击“查询、删除或爬取数据”按钮或填写工业车辆表单。这些工业车辆表单动作被视图层捕获并作为请求发送给相应的控制器层（controller层）。控制器接收到这些请求后，调用服务层（service层）以执行相关的业务逻辑，例如验证输入数据的有效性和与数据库的交互。服务层处理完这些逻辑后，进一步与数据访问对象层（DAO层）交互，后者负责具体的数据操作如查看、调度请求、修改或删除工业车辆信息，并将操作结果返回给控制器。最终，控制器根据这些结果更新视图层，以便工业车辆功能可以看到最新的信息或相应的操作反馈。如图5-4所示：

图5-4工业车辆界面

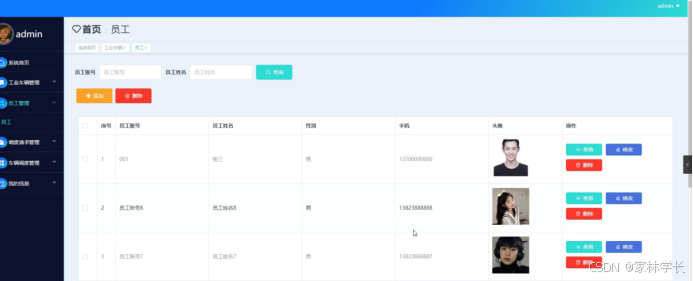

员工功能在视图层（view层）进行交互，比如点击“查询、添加或删除”按钮或填写员工表单。这些员工表单动作被视图层捕获并作为请求发送给相应的控制器层（controller层）。控制器接收到这些请求后，调用服务层（service层）以执行相关的业务逻辑，例如验证输入数据的有效性和与数据库的交互。服务层处理完这些逻辑后，进一步与数据访问对象层（DAO层）交互，后者负责具体的数据操作如查看、修改或删除员工信息，并将操作结果返回给控制器。最终，控制器根据这些结果更新视图层，以便员工功能可以看到最新的信息或相应的操作反馈。如图5-5所示：

图5-5员工界面

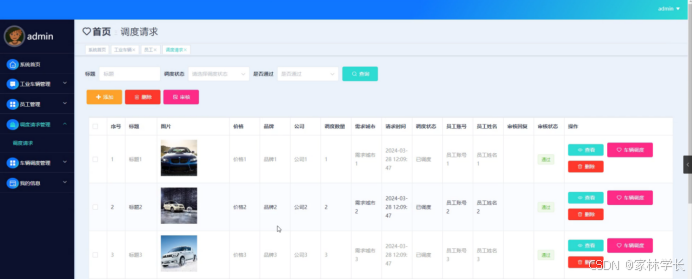

调度请求功能在视图层（view层）进行交互，比如点击“查询、添加、删除或审核”按钮或填写调度请求表单。这些调度请求表单动作被视图层捕获并作为请求发送给相应的控制器层（controller层）。控制器接收到这些请求后，调用服务层（service层）以执行相关的业务逻辑，例如验证输入数据的有效性和与数据库的交互。服务层处理完这些逻辑后，进一步与数据访问对象层（DAO层）交互，后者负责具体的数据操作如查看、车辆调度或删除调度请求信息，并将操作结果返回给控制器。最终，控制器根据这些结果更新视图层，以便调度请求功能可以看到最新的信息或相应的操作反馈。如图5-6所示：

图5-6调度请求界面

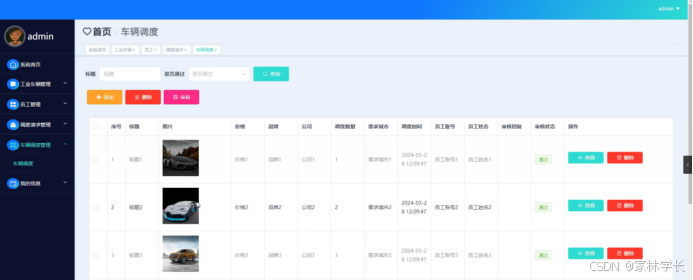

车辆调度功能在视图层（view层）进行交互，比如点击“查询、添加、删除或审核”按钮或填写工业车辆表单。这些工业车辆表单动作被视图层捕获并作为请求发送给相应的控制器层（controller层）。控制器接收到这些请求后，调用服务层（service层）以执行相关的业务逻辑，例如验证输入数据的有效性和与数据库的交互。服务层处理完这些逻辑后，进一步与数据访问对象层（DAO层）交互，后者负责具体的数据操作如查看或删除车辆调度信息，并将操作结果返回给控制器。最终，控制器根据这些结果更新视图层，以便车辆调度功能可以看到最新的信息或相应的操作反馈。如图5-7所示：

图5-7车辆调度界面

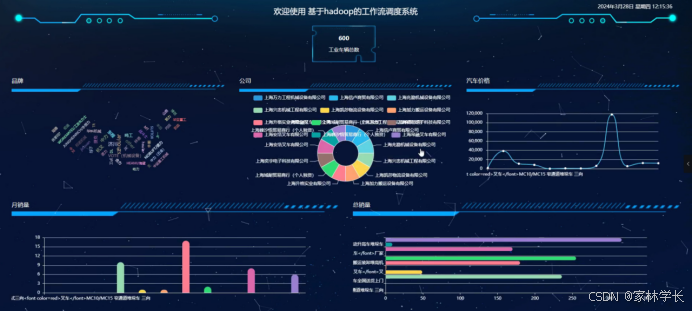

管理员进行爬取数据后可以在看板页面查看到工业车辆总数、公司、品牌、汽车价格、月销量、总销量等实时的分析图进行可视化管理；看板大屏选择了Echart作为数据可视化工具，它是一个使用JavaScript实现的开源可视化库，能够无缝集成到Java Web应用中。Echart的强大之处在于其丰富的图表类型和高度的定制化能力，使得管理人员可以通过直观的图表清晰地把握工业车辆的各项运营数据。

为了实现对工业车辆信息的自动化收集和更新，我们采用了Apache Spark作为爬虫技术的基础。Spark的分布式计算能力使得系统能够高效地处理大规模数据，无论是从互联网上抓取最新的工业车辆信息，还是对内部数据进行ETL（提取、转换、加载）操作，都能够保证数据的实时性和准确性。

在大数据分析方面，系统采用了Hadoop框架。Hadoop是一个能够处理大数据集的分布式存储和计算平台，它的核心是HDFS（Hadoop Distributed File System）和MapReduce计算模型。通过Hadoop，我们可以对收集到的大量数据进行存储和分析。看板页面如图5-8所示：

图5-8看板详细页面

5.3员工功能实现

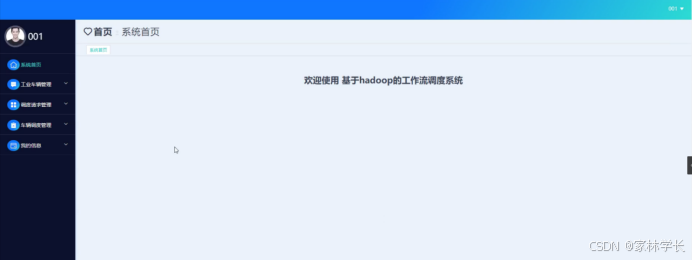

员工进入主页面，主要功能包括对系统首页、工业车辆管理、调度请求管理、车辆调度管理、我的信息等进行操作。员工主页面如图5-9所示：

图5-9员工主界面

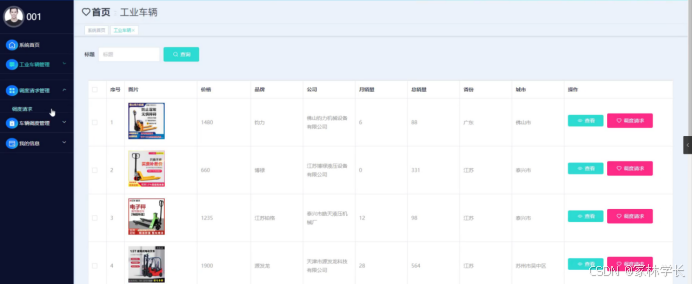

工业车辆功能在视图层（view层）进行交互，比如点击“查询”按钮或填写工业车辆表单。这些工业车辆表单动作被视图层捕获并作为请求发送给相应的控制器层（controller层）。控制器接收到这些请求后，调用服务层（service层）以执行相关的业务逻辑，例如验证输入数据的有效性和与数据库的交互。服务层处理完这些逻辑后，进一步与数据访问对象层（DAO层）交互，后者负责具体的数据操作如查看或调度请求工业车辆信息，并将操作结果返回给控制器。最终，控制器根据这些结果更新视图层，以便工业车辆功能可以看到最新的信息或相应的操作反馈。如图5-10所示：

图5-10工业车辆界面
