【网络协议系列】- 五层模型

---

一、五层模型

• 应用层

  • 应用层决定了向用户提供应用服务时通信的活动
  • Email、WWW、FTP、HTTP

• 传输层

  • 传输层对上层应用层，提供处于网络连接中的两台计算机之间的数据传输

  • TCP 和 UDP 协议

• 网络层

  • 处理在网络上流动的数据包，数据包是网络传输的最小数据单位
  • 选择通过怎样的传输路线到达目的主机，起路由作用
  • IP 协议、IP地址、ARP协议、ICMP协议

• 链路层/链接层

  • 确定了0和1的分组方式，把报文送达目的主机
  • 以太网协议、MAC地址、广播

• 实体层/物理层

  • 把电脑连接起来的物理手段，光缆、电缆、双绞线、无线电波等，负责传送0和1的电信号

二、链接层

数据链路层的主要目的：

• 为IP模块发送和接受IP数据包
• 为ARP模块发送ARP请求，接受ARP应答
• 为RARP发送RARP请求，接受RARP应答

TCP/IP支持多种不同的数据链路协议，如以太网协议、令牌环网、FDDI、RS-232串行线路等

当今主要局域网技术还是以太网

1. 以太网协议

以太网Ethernet，一组电信号构成一个数据包，叫做"帧"（Frame），每一帧分成两个部分：标头（Head）和数据（Data）

"标头"包含数据包的一些说明项，比如发送者、接受者、数据类型等，"数据"则是数据包的具体内容

"标头"的长度，固定为18字节；"数据"的长度，最短为46字节，最长为1500字节。因此，整个"帧"最短为64字节，最长为1518字节，如果数据很长，就必须分割成多个帧进行发送

1.1 MAC地址

以太网数据包的"标头"，包含了发送者和接受者的信息，其信息通过MAC地址标识

以太网规定，连入网络的所有设备，都必须具有"网卡"接口，数据包必须是从一块网卡，传送到另一块网卡。网卡的地址，就是数据包的发送地址和接收地址，这叫做MAC地址

每块网卡出厂时，都有一个全世界独一无二的MAC地址，长度是48个二进制位，通常用12个十六进制数表示，前6个十六进制数是厂商编号，后6个是该厂商的网卡流水号

有了MAC地址，就可以定位网卡和数据包的路径了

1.2 广播

一块网卡怎么知道另一块网卡的MAC地址？可通过ARP协议

以太网数据包必须知道接收方的MAC地址，才能发送

就算有了MAC地址，怎样把数据包准确送到接收方？

以太网采用了一种很"原始"的方式，它不是把数据包准确送到接收方，而是通过广播，向子网络内所有计算机发送，让每台计算机自己判断，是否为接收方

收到广播的主机读取这个包的"标头"，找到接收方的MAC地址，然后与自身的MAC地址相比较，如果两者相同，就接受这个包，做进一步处理，否则就丢弃这个包

2. 最大传输单元MTU

数据链路层中的网络对数据帧的长度都有一个限制，不同网络的MTU不同

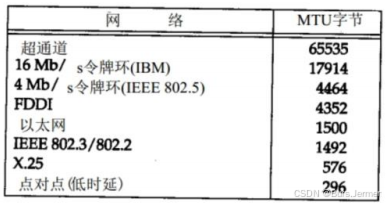

常用的以太网为1500字节，其他网络的MTU：

MTU主要为了限制一次传输的最大IP数据报的大小，如果IP层有一个长度比数据链路层MTU大的数据报要传，则需将IP数据报分片，使每片都小于MTU

路径MTU：

• 如果两台主机之间的通信要经过多个网络 ，每个网络的链路层有不同的MTU，这时要考虑通信路径上各网络的最小MTU，称为路径MTU
• 不一定对称，取决于选择的路径，从A到B的MTU可能和从B到A的MTU不同

三、网络层

以太网协议采用广播方式发送数据包，所有成员人手一"包"，不仅效率低，而且局限在发送者所在的子网络，如果两台计算机不在同一个子网络，广播是传不过去的。这种设计是合理的，否则互联网上每一台计算机都会收到所有包，那会引起灾难

互联网是无数子网络共同组成的一个巨型网络，因此，必须找到一种方法，能够区分哪些MAC地址属于同一个子网络，哪些不是。如果是同一个子网络，就采用广播方式发送，否则就采用"路由"方式发送

这就导致了"网络层"的诞生，来引进一套新的地址，用于区分不同计算机是否属于同一个子网络

于是，"网络层"出现以后，每台计算机有了两种地址，一种是MAC地址，另一种是网络地址。两种地址之间没有任何联系，MAC地址是绑定在网卡上的，网络地址则是管理员分配的

网络地址帮助确定计算机所在的子网络，MAC地址则将数据包送到该子网络中的目标网卡

1. IP协议

规定网络地址的协议，叫做IP协议，目前广泛采用的是IPv4

IP协议的作用主要有两个，为每一台计算机分配IP地址，和确定哪些地址在同一个子网络

1.1 IP地址

网络地址由32个二进制位组成，习惯上，用4个十进制数表示IP地址，从0.0.0.0一直到255.255.255.255

• IP地址分成两个部分，网络部分+主机部分；比如，IP地址172.16.254.1，这是一个32位的地址，假定它的网络部分是前24位（172.16.254），那么主机部分就是后8位（最后的那个1）

• 处于同一个子网络的电脑，IP地址的网络部分必定相同

• 单单从IP地址，无法判断网络部分，要用到另一个参数"子网掩码"（subnet mask）

• 子网掩码形式上等同于IP地址，也是一个32位二进制数字，它的网络部分全部为1，主机部分全部为0；比如，如果网络部分是前24位，则子网络掩码写成十进制就是255.255.255.0

• 判断任意两个IP地址是否处在同一个子网络，可将两个IP地址与子网掩码分别进行AND运算，然后比较结果是否相同，如果是的话，就表明在同一个子网络中，否则不在

1.2 IP数据包

根据IP协议发送的数据，叫做IP数据包

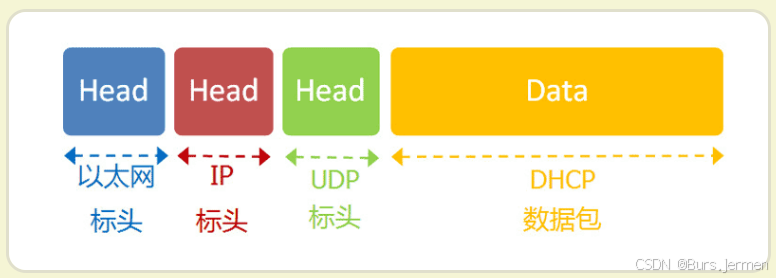

把IP数据包直接放进以太网数据包的"数据"部分

IP数据包也分为"标头"和"数据"两个部分，标头长度为20到60字节，主要包括版本、长度、IP地址等信息，数据部分则是IP数据包的具体内容

整个IP数据包的总长度最大65535字节，因此，一个IP数据包的"数据"部分，最长为65,515字节；以太网数据包的"数据"部分，最长只有1500字节，因此，如果IP数据包超过了1500字节，它就需要分割成几个以太网数据包，分开发送了

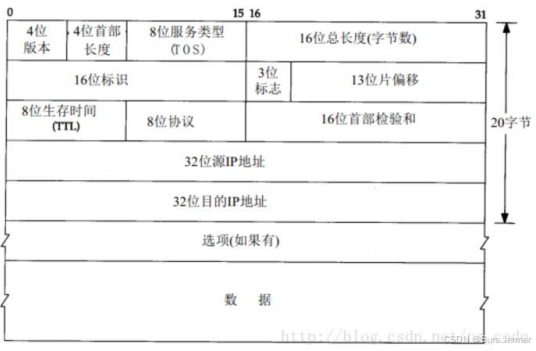

1.3 IP数据报格式

前20字节和选项部分为IP数据报的首部

大端字节序传输：对于4字节的32bit，先传输0-7bit，再8-15,16-23，最后24-31bit，TCP/IP首部的传输都以这种次序，又称网络字节序，其他形式(如little endian)存储的二进制数据在传输数据前必须转为网络字节序

• 4位首部长度： 指首部所占的32b的数目，首部长最大60字节，正好可用4位二进制数表示，选项部分最长40字节，不够4的倍数要用0填充

• 16位总长度： 指整个IP数据报的长度，包括首部和数据部分，最长65535字节；虽然理论上能传，但要考虑网络的最大承载能力，标准的TCP/IP分组大小为576字节，减去20字节的IP首部，20字节的TCP首部，24字节的路由协议头，还剩512字节，因此数据部分一般不超过512字节

• 3位标志： 主要用来标识分片的IP数据报

• 13位片偏移： 指分片的数据报的首个字节偏离整个原始数据报的位置

1.4 IP路由选择

主机通过路由器与目的主机连接，搜索到达目的主机路径的过程如下：

• 先搜索路由表，如果能找到与IP地址完全一致的目标主机，则向该主机发送数据包
• 如果匹配失败，则匹配同子网的路由器，将包发给路由器
• 如果搜索路由器失败，则匹配同网号的路由器，将包发给它
• 又失败了则搜索默认路由器，发包给它
• 如果全失败了，就丢掉这个包

2. ARP协议

ARP协议用于根据IP地址得到MAC地址

• 通常情况下，对方的IP地址是已知的，但不知道它的MAC地址

  • 如果两台主机不在同一个子网络，那么事实上没有办法得到对方的MAC地址，只能把数据包传送到两个子网络连接处的"网关"（gateway），让网关去处理
  • 如果两台主机在同一个子网络，那么可以用ARP协议，得到对方的MAC地址

• ARP协议发出一个数据包（包含在以太网数据包中），其中包含它所要查询主机的IP地址，在对方的MAC地址这一栏，填的是FF:FF:FF:FF:FF:FF，表示这是一个"广播"地址。它所在子网络的每一台主机，都会收到这个数据包，从中取出IP地址，与自身的IP地址进行比较。如果两者相同，都做出回复，向对方报告自己的MAC地址，否则就丢弃这个包

3. RARP协议

与ARP协议相对，将MAC地址解析为IP地址

RARP协议通常在DHCP中集成，很少单独使用

ARP和RARP的补充：

• 局域网中的ARP攻击是通过伪造IP地址和MAC地址实现ARP欺骗，能在网络中产生大量的ARP通信量，使网络阻塞
• 每台主机都有一个ARP缓存，保存了最近发送的IP到MAC的映射记录，当该主机要向局域网中的某一主机发送数据时，会先从自己的缓存中查找，看是否存在目标的IP地址
  • 若找到，则映射它的MAC地址
  • 若找不到，则向局域网内发送一个ARP广播，局域网中的所有主机都会收到该广播，只有目的IP地址的主机会做出回应，并把自己的MAC地址发送给源主机，源主机收到后会在自己的ARP缓存上增加该映射，并根据发来的MAC地址将之间要发的数据发给目的主机
  • ARP高速缓存表项一般要设置超时值，一段时间没有与对应主机通信，就要将该条IP与MAC的映射去掉，下次再找该主机时还得重新广播
• 如果ARP请求跨网络，则就由连接这俩网络的路由器回答该请求，充当ARP代理

4. ICMP协议

ICMP协议规定传递差错报文及其他需要注意的信息

ICMP报文通常被IP层或更高层使用，在IP数据报内传输

ICMP报文分为两类：

• **差错报文：**当传送IP数据报发生错误时，ICMP协议会发送一个ICMP差错报文给源主机
  • 错误包括：主机不可达、网络不可达、协议不可达、端口不可达等，端口不可达指UDP中如果收到一份UDP数据报但端口与进程不符，则UDP返回一个ICMP端口不可达报文
  • Traceroute程序就是利用端口不可达来产生ICMP差错报文的
  • 大多数情况下，传送IP数据报发生错误就会产生一个ICMP错误报文，但为了防止广播风暴，下面情况不会产生：
    • ICMP差错报文不会再产生差错报文，查询报文可能会
    • 目的地址是广播地址或多播地址的IP数据报
    • 作为链路层传播广播的数据报
    • 不是IP分片的第一片
    • 原地址不是单个主机的数据报
• **查询报文：**主要用于子网掩码查询、时间戳查询、ping查询

ICMP应用：

• ping程序
  • ping程序是对两个TCP/IP系统连通性进行测试的基本工具，查看连通性、丢包率
  • 只利用ICMP回显请求和回显应答报文，不用经过传输层
• Traceroute程序
  • Traceroute用来侦测源主机到目的主机之间所经过的路由的情况
  • 使用ICMP报文和IP首部中的TTL字段
  • 原理：开始时发送一个TTL字段为1的UDP数据报，而后每次收到ICMP超时报文后，再发送一个TTL字段+1的UDP数据报，以确定路径中的每个路由器，最终达到目的主机后，由于选择了一个不可能的值(大于30000)作为UDP接口，故目的主机会发送一个端口不可达的ICMP错误报文

ICMP源站抑制差错：

• 当系统中某主机或路由器处理数据的速度赶不上接受数据的速度时，因为接收主机的IP缓存可能会被占满，而产生 ICMP抑制 差错报文

四、传输层

有了MAC地址和IP地址，就已经可以在互联网上任意两台主机上建立通信

但同一台主机上有许多程序都需要用到网络，需要表示每个数据包到底供哪个进程使用，端口这个参数，其实是每一个使用网卡的程序的编号，每个数据包都发到主机的特定端口，所以不同的程序就能取到自己所需要的数据

端口是0到65535之间的一个整数，正好16个二进制位。0到1023的端口被系统占用，用户只能选用大于1023的端口。不管是浏览网页还是在线聊天，应用程序会随机选用一个端口，然后与服务器的相应端口联系

传输层的功能，就是建立"端口到端口"的通信。相比之下，"网络层"的功能是建立"主机到主机"的通信。只要确定主机和端口，我们就能实现程序之间的交流

Unix系统就把主机+端口，叫做"套接字"（socket）

1. UDP协议

在数据包中加入端口信息，最简单的实现就是UDP协议

• UDP数据包，标头一共只有8个字节，放发出端口和接收端口，UDP数据包总长度不超过65535字节，正好放进一个IP数据包
• UDP首部的校验和是对首部和数据部分都校验的，TCP也是校验一整个，而IP只校验IP首部；UDP校验和是可选的，TCP是必选的
• UDP是不可靠的协议，没有超时和重传功能，UDP数据封装到IP数据报传输，丢了会发送ICMP差错报文给主机
• UDP不会分段，需由IP来分，UDP在网络层完成分片和重组

数据报截断：

• IP数据报最大只能发65535字节，UDP大于限制的数据报会被截断，从而发生数据丢失，并且没有任何出错通知
• 而TCP对于过大的数据报可以分片传输，且有收到确认和重传

2. TCP协议

UDP协议可靠性较差，一旦数据包发出，无法知道对方是否收到；TCP提供了一种可靠的、面向连接的数据传输服务

TCP提供可靠性的手段：

• TCP保持可靠性的方式是超时重传，这比ICMP差错报文要好，因为其可能在过程中又丢失了

  • TCP发出一个报文后，会启动一个定时器，等待目的端发送确认收到报文，如果没能及时收到确认信息，则重发这个报文，确保数据不会遗失
  • TCP接收端收到TCP报文段时，发送确认不是立即发送，而会推迟几分之一秒

• TCP保持它首部和数据的校验和，如果收到的报文段校验和有差错，则TCP丢掉该报文段，同时不发送确认收到消息，从而使发送端超时重发

• TCP能提供流量控制，TCP连接的每一方都有固定大小的缓存空间

• 由于TCP报文段作为IP数据报来传输，IP数据报可能失序到达，因此TCP数据报也会失序，TCP会对收到的数据进行重排序，将收到的数据以正确顺序交给应用层

• 由于IP数据报可能有重复，TCP接收端必须丢弃重复数据

• 应用层数据被分割为TCP认为最合适发送的大小，而UDP不会切割数据报，只会在加上IP首部后，由IP层分片

  • TCP数据包没有长度限制，理论上可以无限长，但是为了保证网络的效率，通常TCP数据包的长度不会超过IP数据包的长度，以确保单个TCP数据包不必再分割

• 缺点是过程复杂、实现困难、消耗较多的资源

五、应用层

TCP协议可以为各种各样的程序传递数据，比如Email、WWW、FTP等等。那么，必须有不同协议规定电子邮件、网页、FTP数据的格式，这些都是不同的应用层协议

这是最高的一层，直接面对用户，它的数据就放在TCP数据包的"数据"部分

1. WWW

最初设想的基本理念是：借助多文档之间相互关联形成的超文本，连成可相互参阅的World Wide Web万维网，WWW也可简称为 Web

现在已提出了 3 项 WWW 构建技术，分别是：

• 把 SGML（Standard Generalized Markup Language，标准通用标记语言）作为页面的文本标记语言的 HTML（HyperText Markup Language，超文本标记语言）
• 作为文档传递协议的 HTTP
• 指定文档所在地址的 URL（Uniform12Resource Locator，统一资源定位符）

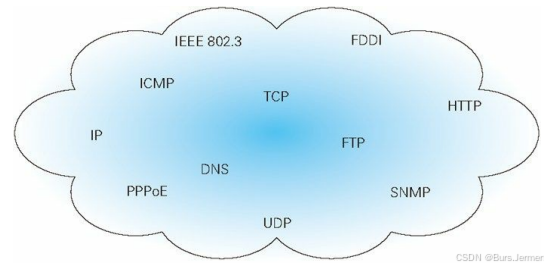

2. TCP/IP协议族

TCP/IP 是互联网相关的各类协议族的总称

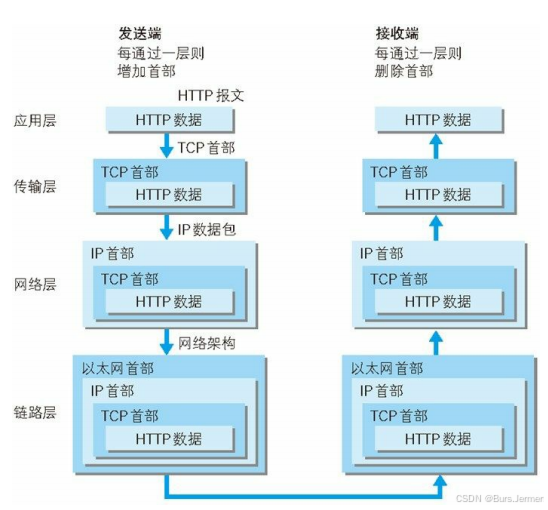

接收端的服务器在链路层接收到数据，按序往上层发送，一直到应用层。当传输到应用层，才能算真正接收到由客户端发送过来的 HTTP请求

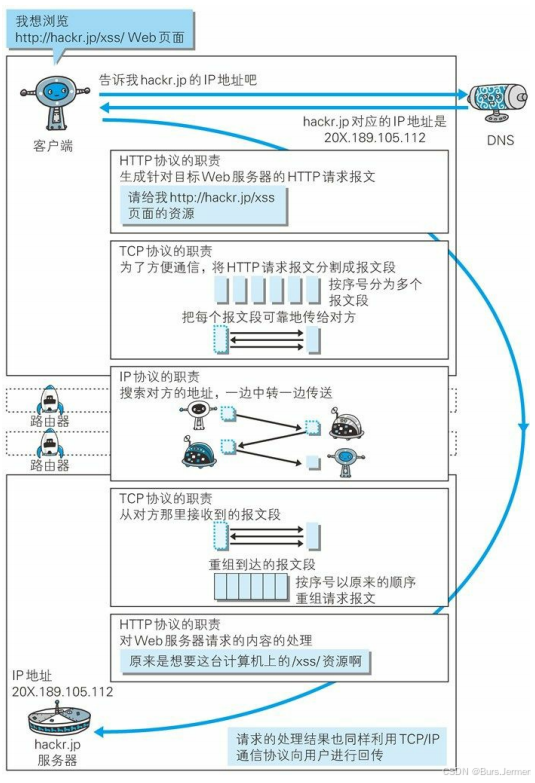

3. DNS

应用层协议

负责域名解析，DNS服务器提供域名到 IP 地址之间的解析服务

主机既可以被赋予 IP 地址，也可以被赋予主机名和域名，比如www.hackr.jp

4. HTTP

• HTTP规定在HTTP客户与HTTP服务器之间的每次交互，都由一个ASCII码串构成的请求和一个"类MIME“的相应组成
• 从层次的角度看，HTTP是面向事务的应用层协议。所谓事务，就是指一系列的信息交换，而这一系列的信息交换是一个不可分割的整体，即要么所有信息交换都完成，要么一次交换都不进行
• HTTP协议本身是无连接的，虽然HTTP通常使用的是TCP连接，但通信的双方在交换HTTP报文前不需要建立HTTP连接
• HTTP协议是无状态的，同一个客户第二次访问同一个服务器上的页面时，服务器的响应与第一次被访问时的相同
• 客户把HTTP请求报文作为TCP连接三次握手的第三个报文的数据发送给服务器，服务器收到HTTP请求报文后，就把所请求的文档作为响应报文返回给客户
• HTTP/1.0的主要缺点，是每请求一个文档就要有两倍RTT的开销
• HTTP/1.1使用持续连接，就是服务器在发送响应后仍然在一段时间内保持这条连接，使同一个客户(浏览器)和该服务器可以继续在这条连接上传送后续的HTTP请求报文和响应报文，这并不局限于传送同一个页面上链接的文档，而是只要这些文档都在同一个服务器上就行
• HTTP/1.1协议的持续连接有两种方式，即非流水线方式和流水线方式
  • 非流水线方式，客户在收到前一个响应后才能发出下一个请求
  • 流水线方式，收到HTTP的响应报文前就能发送新的请求
• HTTP请求报文和响应报文都由三个部分组成：开始行、首部行、实体主体
  • 开始行用于区别报文是响应报文还是请求报文，在请求报文中，开始行叫做请求行，而在响应报文中，开始行叫做状态行
  • 请求报文请求行只有三个内容：方法、请求资源的URL、HTTP的版本
  • 响应报文的状态行也包括三项内容：HTTP的版本、状态码、解释状态码的简单短语
