基于STM32与DHT11的智能家居控制系统设计

摘要：本文设计了一种基于STM32微控制器与DHT11温湿度传感器的智能家居控制系统。该系统集成了风速检测、水位检测、光照检测、温湿度检测等功能模块，通过OLED显示屏实时显示环境参数，并根据预设阈值自动控制空调、加湿器、照明等设备。系统还具备语音播报、蓝牙通信功能，实现数据远程传输与阈值设置。测试结果表明，该系统能有效监测家居环境，提高居住舒适度与安全性。

关键词：STM32；DHT11；智能家居；环境监测；自动控制

一、引言

随着物联网技术的快速发展，智能家居已成为现代家庭追求高品质生活的重要趋势。智能家居控制系统能够实时监测家居环境参数，如风速、水位、光照、温湿度等，并根据预设条件自动控制相关设备，从而提高居住的舒适度和安全性。本文设计了一种基于STM32微控制器与DHT11温湿度传感器的智能家居控制系统，集成了多种环境检测模块，实现了对家居环境的全面监测与智能控制。

二、系统总体设计

2.1 系统功能需求

本系统旨在实现对家居环境的全面监测与智能控制，具体功能需求如下：

1. 风速检测：实时检测家居环境中的风速，当风速超过设定阈值时，触发相应的控制逻辑。
2. 水位检测：监测家居环境中的水位变化，当水位不在预设阈值范围内时，控制加水继电器进行水位调节。
3. 光照检测：通过光敏电阻检测环境光照强度，当光照强度低于设定阈值时，控制USB灯亮起提供照明。
4. 温湿度检测：使用DHT11温湿度传感器实时采集环境的温度和湿度数据，当温度或湿度不在预设阈值范围内时，控制空调或加湿器进行调节。
5. 显示与播报：通过OLED显示屏实时显示环境参数，并通过语音播报模块每分钟播报一次检测数据。
6. 远程通信：通过蓝牙模块将检测到的数据发送给手机，同时支持通过手机设置阈值。

2.2 系统硬件组成

系统硬件主要由以下模块组成：

1. STM32微控制器：作为系统的核心，负责处理各模块采集的数据、执行控制逻辑、与OLED显示屏和蓝牙模块通信等任务。本系统选用STM32F103系列微控制器，它具有高性能、低功耗、丰富的外设接口等优点。
2. DHT11温湿度检测模块：用于实时采集环境的温度和湿度数据，并将数据发送给微控制器进行处理。
3. 光敏电阻：用于检测环境的光照强度，当光照强度变化时，光敏电阻的阻值会随之变化。通过测量光敏电阻两端的电压，可以间接得到光照强度的信息。
4. 水位检测模块：用于监测家居环境中的水位变化。本系统选用一种简单可靠的浮子式水位检测模块，当水位变化时，浮子的位置会随之变化，从而触发相应的传感器输出信号。
5. 风速检测模块：用于测量环境的风速。本系统选用FC-33测速传感器模块，它利用红外光原理进行脉冲采集。
6. 独立按键：用于设置系统的参数和阈值。本系统设计了多个独立按键，通过不同的按键组合或长按、短按方式实现不同的功能。
7. 供电电路：为整个系统提供稳定的电源。本系统采用直流电源供电，通过稳压芯片将输入电压转换为各模块所需的工作电压，如3.3V、5V等。同时，供电电路还具备过压、过流等保护功能，确保系统的安全稳定运行。
8. OLED显示屏：用于实时显示环境参数和系统状态。本系统选用0.96英寸的OLED显示屏，它通过I2C接口与STM32微控制器通信。
9. 语音播报模块：用于每分钟播报一次检测到的环境参数。本系统选用一种集成语音合成芯片的模块，它能够通过串口与STM32微控制器通信。
10. 蓝牙模块：用于实现系统与手机之间的通信。本系统选用HC-05蓝牙模块，它能够通过串口与STM32微控制器通信。

2.3 系统软件设计

系统软件设计主要包括初始化程序、数据采集程序、数据处理与控制逻辑程序、通信与网络系统程序以及用户界面与数据可视化程序等部分。

1. 初始化程序：系统上电后，首先进行初始化操作，包括STM32微控制器的时钟系统初始化、GPIO口初始化、ADC初始化、I2C初始化、串口初始化、定时器初始化等，确保各模块能够正常工作。
2. 数据采集程序：通过DHT11温湿度检测模块、光敏电阻、水位检测模块和风速检测模块采集环境的温湿度、光照强度、水位和风速数据。
3. 数据处理与控制逻辑程序：对采集到的数据进行校验和处理，确保数据的准确性。然后，将采集到的环境参数与设定的阈值进行比较，根据比较结果执行相应的控制逻辑。例如，当检测到的温度不在预设的阈值范围内时，控制空调继电器打开或关闭，以调节室内温度；当检测到的湿度低于设置的阈值时，控制加湿继电器打开，启动加湿器进行加湿；当检测到的光照强度低于设置的光照强度阈值时，控制USB灯亮起，提供照明；当水位检测模块检测到的水位不在预设的阈值范围内时，控制加水继电器打开或关闭，以调节水位；当检测到的风速大于设置的风速最大值时，控制步进电机模拟窗户的开关动作，以防止强风对室内环境造成影响。
4. 通信与网络系统程序：通过蓝牙模块将检测到的数据发送给手机，并将手机发送的阈值设置指令解析后更新存储在STM32内部存储器中的阈值。
5. 用户界面与数据可视化程序：通过OLED显示屏实时显示环境参数和系统状态，并通过语音播报模块每分钟播报一次检测到的环境参数。

三、系统硬件设计

3.1 STM32微控制器

STM32F103系列微控制器基于ARM Cortex-M3内核，具有丰富的外设资源，如GPIO、ADC、I2C、USART等接口，能够满足本系统的功能需求。在本设计中，主要使用了GPIO接口用于控制继电器、读取按键状态等；ADC接口用于采集光敏电阻两端的电压值；I2C接口用于与OLED显示屏通信；USART接口用于与蓝牙模块通信。

3.2 DHT11温湿度检测模块

DHT11是一款数字式温湿度传感器，通过单总线接口与STM32微控制器通信。它能够实时采集环境的温度和湿度数据，并将数据发送给微控制器进行处理。DHT11具有测量精度高、响应速度快、抗干扰能力强等优点。在本设计中，将DHT11的数据引脚连接到STM32的任意GPIO引脚，通过发送特定的指令读取温湿度数据。

3.3 光敏电阻

光敏电阻是一种能够根据光照强度变化而改变阻值的电阻器。在本设计中，将光敏电阻与STM32的ADC接口连接，通过测量光敏电阻两端的电压值来间接得到光照强度的信息。当光照强度变化时，光敏电阻的阻值会随之变化，从而导致ADC采集到的电压值发生变化。

3.4 水位检测模块

本系统选用一种简单可靠的浮子式水位检测模块。当水位变化时，浮子的位置会随之变化，从而触发相应的传感器输出信号。该信号通过GPIO接口发送给STM32微控制器进行处理。通过检测水位检测模块的输出信号状态，可以判断水位的高低。

3.5 风速检测模块

本系统选用FC-33测速传感器模块来测量环境的风速。FC-33测速传感器模块利用红外光原理进行脉冲采集。当风速变化时，红外发射管发射的红外线被接收管接收并转换为电信号。通过STM32的定时器计算脉冲信号的频率，从而得到风速的信息。

3.6 独立按键

本系统设计了多个独立按键，用于设置系统的参数和阈值。按键通过GPIO接口与STM32微控制器连接。通过不同的按键组合或长按、短按方式可以实现不同的功能，如设置温湿度阈值、光照强度阈值、风速最大值等。

3.7 供电电路

供电电路为整个系统提供稳定的电源。本系统采用直流电源供电，通过稳压芯片将输入电压转换为各模块所需的工作电压。稳压芯片具有过压、过流等保护功能，确保系统的安全稳定运行。同时，为了减小电源噪声对系统的影响，还在电源输入端添加了滤波电容。

3.8 OLED显示屏

本系统选用0.96英寸的OLED显示屏来实时显示环境参数和系统状态。OLED显示屏通过I2C接口与STM32微控制器通信。它具有自发光、对比度高、视角广等优点，能够清晰地显示各种信息。在本设计中，通过I2C接口向OLED显示屏发送显示指令和数据，实现环境参数和系统状态的实时显示。

3.9 语音播报模块

本系统选用一种集成语音合成芯片的模块来实现语音播报功能。语音播报模块通过串口与STM32微控制器通信。STM32将检测到的数据发送给语音播报模块，模块将数据转换为语音信号进行播报。在本设计中，每分钟将检测到的环境参数通过语音播报模块进行播报，提高系统的用户体验。

3.10 蓝牙模块

本系统选用HC-05蓝牙模块来实现系统与手机之间的通信。HC-05蓝牙模块通过串口与STM32微控制器通信。手机通过蓝牙与HC-05模块连接后，可以接收系统发送的检测数据，并向系统发送阈值设置指令。在本设计中，通过蓝牙模块将检测到的数据发送给手机，并将手机发送的阈值设置指令解析后更新存储在STM32内部存储器中的阈值。

四、系统软件设计

4.1 初始化程序

系统上电后，首先执行初始化程序。初始化程序包括STM32微控制器的时钟系统初始化、GPIO口初始化、ADC初始化、I2C初始化、串口初始化、定时器初始化等。时钟系统初始化用于设置系统时钟频率，确保各模块能够正常工作；GPIO口初始化用于设置GPIO引脚的功能和模式，如输入模式、输出模式等；ADC初始化用于设置ADC的参数，如采样时间、转换模式等；I2C初始化用于设置I2C接口的参数，如通信速率、从机地址等；串口初始化用于设置串口的参数，如波特率、数据位、停止位等；定时器初始化用于设置定时器的参数，如定时时间、计数模式等。

4.2 数据采集程序

数据采集程序负责采集环境的温湿度、光照强度、水位和风速数据。具体采集流程如下：

1. 温湿度数据采集：通过DHT11温湿度检测模块采集环境的温度和湿度数据。按照DHT11的通信协议发送指令并读取数据。对采集到的数据进行校验和处理，确保数据的准确性。
2. 光照强度数据采集：通过ADC接口采集光敏电阻两端的电压值。将电压值转换为光照强度值。对光照强度数据进行滤波处理，减少噪声干扰。
3. 水位数据采集：通过GPIO接口读取水位检测模块的输出信号。根据信号状态判断水位的高低。对水位数据进行处理，确保数据的准确性。
4. 风速数据采集：通过定时器计算FC-33测速传感器模块输出的脉冲信号频率。根据频率值计算风速。

4.3 数据处理与控制逻辑程序

数据处理与控制逻辑程序负责对采集到的数据进行处理，并根据处理结果执行相应的控制逻辑。具体处理流程如下：

1. 数据校验与处理：对采集到的温湿度、光照强度、水位和风速数据进行校验和处理，确保数据的准确性。例如，对DHT11采集到的温湿度数据进行校验和计算，得到实际的温度和湿度值；对光敏电阻采集到的电压值进行转换和滤波处理，得到准确的光照强度值。
2. 阈值比较与控制逻辑执行：将采集到的环境参数与设定的阈值进行比较。根据比较结果执行相应的控制逻辑。例如，当检测到的温度不在预设的阈值范围内时，控制空调继电器打开或关闭，以调节室内温度；当检测到的湿度低于设置的阈值时，控制加湿继电器打开，启动加湿器进行加湿；当检测到的光照强度低于设置的光照强度阈值时，控制USB灯亮起，提供照明；当水位检测模块检测到的水位不在预设的阈值范围内时，控制加水继电器打开或关闭，以调节水位；当检测到的风速大于设置的风速最大值时，控制步进电机模拟窗户的开关动作，以防止强风对室内环境造成影响。

4.4 通信与网络系统程序

通信与网络系统程序负责实现系统与手机之间的通信。具体实现流程如下：

1. 蓝牙通信初始化：系统上电后，初始化蓝牙模块，确保蓝牙模块能够正常工作。
2. 数据发送：通过蓝牙模块将采集到的环境参数数据发送给手机。将数据打包成特定的格式，并通过串口发送给HC-05蓝牙模块。
3. 指令接收与处理：接收手机发送的阈值设置指令。解析指令并更新存储在STM32内部存储器中的阈值。

4.5 用户界面与数据可视化程序

用户界面与数据可视化程序负责实现环境参数和系统状态的实时显示以及语音播报功能。具体实现流程如下：

1. OLED显示：通过I2C接口向OLED显示屏发送显示指令和数据，实现环境参数和系统状态的实时显示。例如，显示当前的温度、湿度、光照强度、水位和风速等信息。
2. 语音播报：每分钟将检测到的环境参数通过语音播报模块进行播报。将数据转换为语音信号并通过串口发送给语音播报模块。

五、系统测试与验证

5.1 测试环境

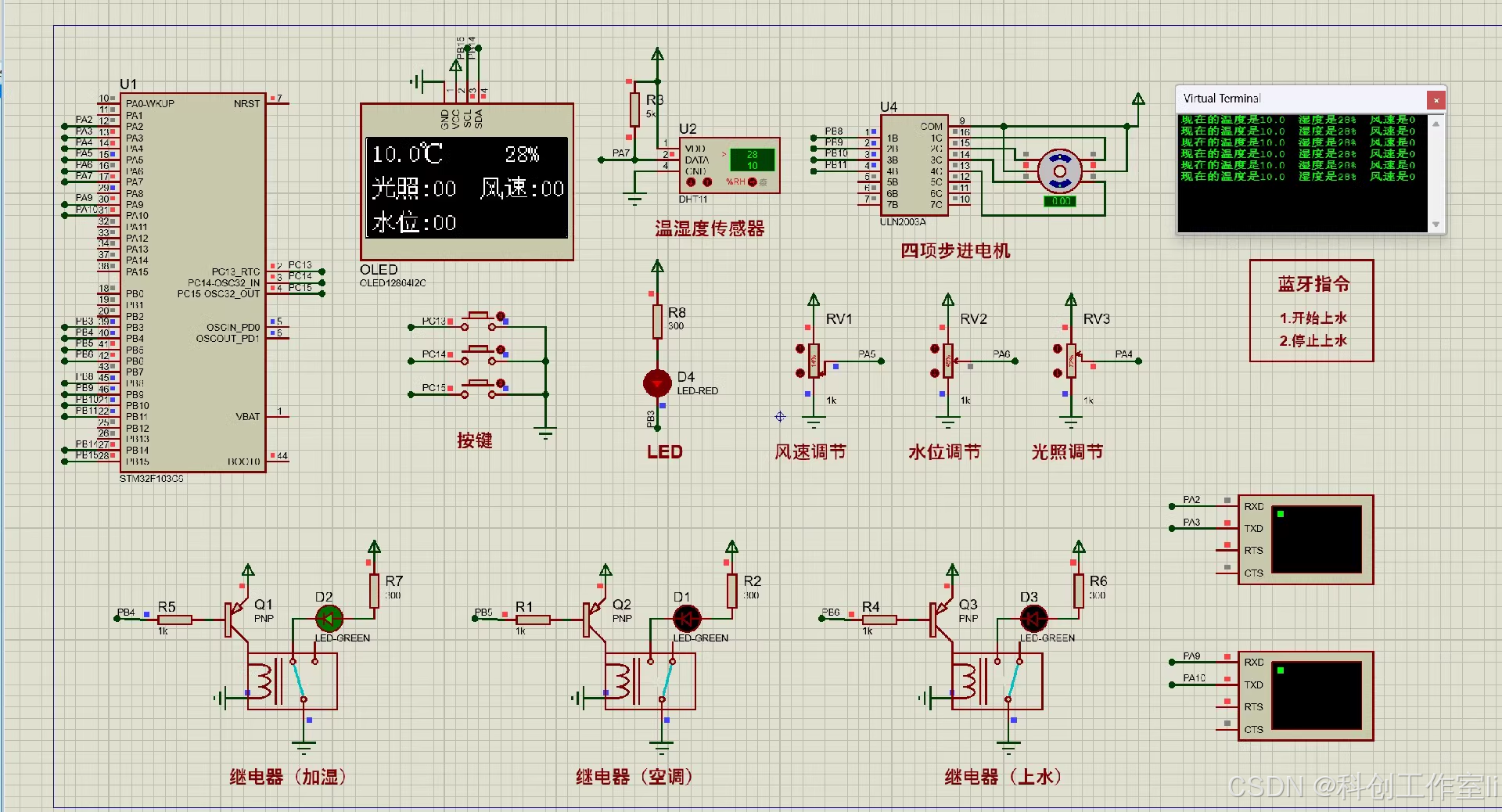

测试环境包括STM32开发板、DHT11温湿度检测模块、光敏电阻、水位检测模块、风速检测模块、独立按键、供电电路、OLED显示屏、语音播报模块和蓝牙模块等。将各模块按照设计要求连接好，确保各模块正常工作。

5.2 功能测试

5.2.1 温湿度检测测试

使用专业的温湿度计与DHT11温湿度检测模块进行对比测试，验证DHT11采集的温湿度数据的准确性。测试结果表明，DHT11采集的温湿度数据与专业温湿度计的测量值基本一致，误差在允许范围内。

5.2.2 光照强度检测测试

使用光照强度计与光敏电阻进行对比测试，验证光敏电阻采集的光照强度数据的准确性。测试结果表明，光敏电阻采集的光照强度数据与光照强度计的测量值基本一致，能够满足系统的需求。

5.2.3 水位检测测试

通过模拟不同的水位条件，测试水位检测模块的输出信号状态，验证水位检测模块的准确性。测试结果表明，水位检测模块能够准确地检测水位的高低，并输出相应的信号状态。

5.2.4 风速检测测试

使用风速计与FC-33测速传感器模块进行对比测试，验证FC-33测速传感器模块采集的风速数据的准确性。测试结果表明，FC-33测速传感器模块采集的风速数据与风速计的测量值基本一致，能够满足系统的需求。

5.2.5 控制逻辑测试

模拟不同的环境参数条件，测试系统是否能够根据设定的阈值自动执行相应的控制逻辑。测试结果表明，系统能够根据设定的阈值自动执行相应的控制逻辑，如控制空调、加湿器、照明等设备的工作状态。

5.2.6 OLED显示测试

通过输入不同的环境参数值，观察OLED显示屏是否能够正确显示这些参数值。测试结果表明，OLED显示屏能够正确显示环境参数和系统状态，显示效果清晰、稳定。

5.2.7 语音播报测试

每分钟观察语音播报模块是否能够准确播报检测到的环境参数。测试结果表明，语音播报模块能够准确播报检测到的环境参数，语音清晰、流畅。

5.2.8 蓝牙通信测试

通过手机与系统进行蓝牙连接，测试数据发送和指令接收功能是否正常。测试结果表明，手机能够正常接收系统发送的检测数据，并向系统发送阈值设置指令，系统能够正确解析指令并更新阈值。

5.3 性能测试

性能测试主要测试系统的响应速度和稳定性。通过连续采集环境参数并执行相应的控制逻辑，观察系统的响应速度和稳定性。测试结果表明，系统响应速度快，稳定性好，能够满足智能家居控制系统的使用需求。

六、结论与展望

6.1 结论

本文设计了一种基于STM32与DHT11的智能家居控制系统，集成了风速检测、水位检测、光照检测、温湿度检测等功能模块，通过OLED显示屏实时显示环境参数，并根据预设阈值自动控制空调、加湿器、照明等设备。系统还具备语音播报、蓝牙通信功能，实现数据远程传输与阈值设置。经过测试与验证，系统能够正常工作，满足智能家居控制系统的功能需求和性能要求。

6.2 展望

在未来的工作中，可以进一步扩展系统的功能，如增加更多的环境检测模块（如空气质量检测模块、噪音检测模块等），提高系统的智能化程度；优化系统的控制逻辑，使系统能够更加精准地控制家居设备；增加系统的安全性措施，如加密通信数据、设置访问权限等，确保系统的安全性；还可以将系统与其他智能家居设备进行联动，实现更全面的智能家居控制。
