摘要： 本文聚焦于基于深度学习的图像识别技术，深入探讨了卷积神经网络（CNN）和循环神经网络（RNN）在图像识别中的应用原理、优势以及它们相互结合所构建的混合模型对图像识别效果的提升。通过对相关理论的详细阐述和实验验证，展示了该混合模型在处理复杂图像数据时的有效性和优越性，为图像识别领域的进一步发展提供了有价值的参考和实践依据。

关键词：深度学习；卷积神经网络；循环神经网络；图像识别；混合模型

目录

一、引言

二、卷积神经网络（CNN）基础理论

（一）卷积层

（二）池化层

（三）全连接层

三、循环神经网络（RNN）基础理论

（一）基本结构与原理

（二）梯度消失与爆炸问题

（三）长短期记忆网络（LSTM）

四、CNN 与 RNN 在图像识别中的优势分析

（一）CNN 的优势

（二）RNN 的优势

五、基于 CNN 与 RNN 的混合图像识别模型构建

（一）模型架构设计

（二）模型实现步骤

六、实验结果与分析

（一）实验数据集与环境配置

（二）实验设置与参数选择

（三）实验结果展示与分析

七、结论与展望

（一）研究结论

（二）未来展望

一、引言

随着信息技术的飞速发展，图像数据呈爆炸式增长，如何准确地从海量图像中提取有用信息并进行有效的识别成为了一个关键的研究课题。图像识别作为计算机视觉领域的核心任务之一，在众多领域如安防监控、自动驾驶、医疗影像诊断等都有着广泛的应用前景。传统的图像识别方法主要依赖于手工设计的特征提取器，如尺度不变特征变换（SIFT）、方向梯度直方图（HOG）等，这些方法在特定场景下能够取得一定的效果，但存在特征提取能力有限、泛化能力不足等问题。近年来，深度学习技术的兴起为图像识别带来了革命性的变化，其中卷积神经网络（CNN）和循环神经网络（RNN）分别在图像的空间特征提取和序列数据处理方面展现出了强大的优势，将两者结合用于图像识别成为当前研究的热点之一。

二、卷积神经网络（CNN）基础理论

（一）卷积层

卷积层是 CNN 的核心组件，它通过滤波器（也称为卷积核）对输入图像进行局部扫描和特征提取。滤波器的尺寸通常较小，如 3×3、5×5 等，其作用类似于传统图像处理中的滤波操作，但在深度学习中，滤波器的权重是在训练过程中自动学习得到的。以一个简单的二维卷积为例，假设输入图像大小为 M×NM×N，滤波器大小为 k×kk×k，则卷积操作的过程如下：

对于输入图像中的每个位置 (i,j)(i,j)，计算其与滤波器的对应元素乘积之和，得到输出特征图在该位置的值：

通过在图像上滑动滤波器，可以得到一个完整的输出特征图，该特征图反映了输入图像在该滤波器所定义的特征模式下的响应情况。多个不同的滤波器可以并行地对同一输入图像进行卷积操作，从而提取到多种不同的特征，形成多个特征图，组成特征图的通道。例如，一个具有 64 个滤波器的卷积层，其输出将是 64 个大小相同的特征图，这些特征图从不同角度捕捉了输入图像的特征信息。

（二）池化层

池化层的主要功能是对输入特征图进行下采样，降低数据的维度，减少计算量和参数数量，同时保留重要特征信息。常见的池化操作有最大池化（Max Pooling）和平均池化（Average Pooling）。

最大池化是在特征图上划分不重叠的子区域（通常是正方形），然后在每个子区域内取最大的值作为输出。例如，对于一个 2×22×2 的池化窗口，将输入特征图划分为多个 2×22×2 的区域，每个区域只保留最大值，从而将特征图的尺寸减小一半。平均池化则是计算每个子区域内的平均值作为输出。池化操作不仅可以有效地减少数据量，还能增强网络的平移不变性，即即使输入图像发生微小的平移，经过池化后的特征表示也不会发生显著变化，这对于图像识别任务来说是非常重要的特性，因为在实际场景中，图像的位置可能会有所偏移，而网络仍然需要准确地识别出其中的物体。

（三）全连接层

全连接层位于 CNN 的后端，它将经过多层卷积和池化处理后的特征图展平成一维向量，然后通过一系列的神经元进行加权求和和激活操作，最终输出分类结果或回归值。在全连接层中，每个神经元都与前一层的所有神经元相连，其权重和偏置参数在训练过程中不断调整。全连接层的引入使得 CNN 能够将学习到的特征映射到具体的类别标签或数值预测上，从而实现图像的分类、目标检测、语义分割等各种任务。然而，全连接层的参数数量通常较多，容易导致过拟合问题，因此在实际应用中常常需要结合正则化化方法（如 L1、L2 正则化、Dropout 等）来提高网络的泛化能力。

三、循环神经网络（RNN）基础理论

（一）基本结构与原理

循环神经网络（RNN）是一种专门用于处理序列数据的神经网络结构，它在时间序列上展开，能够记住历史信息并将其与当前输入相结合，从而对序列数据进行建模和预测。与传统的前馈神经网络不同，RNN 的神经元之间不仅存在同层之间的连接，还存在跨时间步的循环连接，这使得信息可以在网络中持续传递和累积。

RNN 的隐藏状态 htht​ 由当前时刻的输入 xt和上一时刻的隐藏状态 ht−1​ 共同决定，其计算公式如下：

其中，σ 是激活函数（如 tanh 或 ReLU），W是权重矩阵，b 是偏置向量。通过不断地迭代更新隐藏状态，RNN 能够捕捉到序列数据中的时间依赖关系和动态变化模式。

（二）梯度消失与爆炸问题

然而，RNN 在训练过程中存在两个著名的问题：梯度消失和梯度爆炸。梯度消失是指在反向传播过程中，由于连乘操作，梯度信号会随着时间步的增加而逐渐变小，导致网络难以学习到长距离的依赖关系；而梯度爆炸则是梯度信号变得过大，使得网络参数无法稳定更新，甚至会导致数值溢出。这些问题严重影响了 RNN 的性能和应用范围。

为了解决梯度消失和爆炸问题，研究人员提出了多种改进方案，其中最常用的是长短期记忆网络（LSTM）和门控循环单元（GRU）。

（三）长短期记忆网络（LSTM）

LSTM 通过引入三个门控机制（输入门、遗忘门和输出门）来控制信息的流动和存储，从而有效地缓解了梯度消失和爆炸问题。输入门决定当前输入信息有多少能够进入细胞状态（Cell State）；遗忘门决定细胞状态中已有的信息有多少需要被遗忘；输出门则控制细胞状态的输出信息。

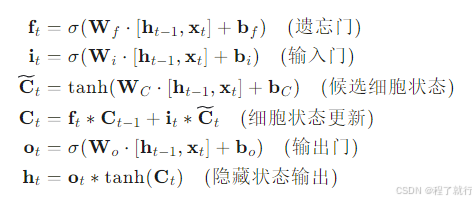

LSTM 的细胞状态更新过程如下：

通过这些门控机制的协同作用，LSTM 能够在长时间序列中有效地保存和传递重要信息，从而在处理具有复杂时序结构的图像数据（如视频帧序列）时表现出色。

四、CNN 与 RNN 在图像识别中的优势分析

（一）CNN 的优势

1. 强大的特征提取能力 CNN 能够自动从原始图像中学习到层次化的特征表示。浅层的卷积层可以提取到图像的边缘、纹理等低级特征，随着网络层次的加深，逐渐抽象出更高级的对象部分和语义概念。这种分层特征提取的方式使得 CNN 能够捕捉到图像中丰富的视觉信息，对于复杂的图像识别任务非常有效。例如，在人脸识别任务中，CNN 可以通过多层卷积操作学习到人脸的不同面部特征部件（如眼睛、鼻子、嘴巴等）及其组合方式，从而实现准确的人脸识别。
2. 平移不变性 卷积操作本身具有平移不变性的特点，即如果输入图像发生平移，经过卷积后的输出特征图不会发生显著变化。这一性质使得 CNN 对于图像中物体的位置变化具有较好的鲁棒性。在实际应用中，物体在图像中的位置往往是不确定的，CNN 的这种特性能够保证无论物体出现在图像的哪个位置，网络都能够正确地识别出该物体。例如，在交通标志识别中，即使交通标志在道路上的位置有所不同，CNN 仍然能够准确地对其进行识别和分类。
3. 高效的计算资源利用 CNN 的结构使其非常适合并行计算。在现代硬件平台（如 GPU）上，可以利用大规模并行计算能力加速 CNN 的训练和推理过程。与传统的图像处理方法相比，CNN 能够更快地处理大规模的图像数据集，提高了图像识别的效率和速度。这对于实时性要求较高的应用场景（如自动驾驶、视频监控等）尤为重要。

（二）RNN 的优势

1. 处理序列数据的能力 RNN 擅长处理具有时间序列特性的数据，能够捕捉到序列中的历史信息和上下文关系。在图像识别中，对于一些具有时间维度变化的图像数据（如视频流、连续的医学影像序列等），RNN 可以充分利用其时序建模能力来分析图像的动态变化过程。例如，在行为识别任务中，通过处理视频帧序列，RNN 可以根据人物在连续帧中的动作变化来判断其行为类别，这是传统图像识别方法难以实现的。
2. 融合上下文信息 RNN 可以根据历史信息和当前输入来更新隐藏状态，从而融合上下文信息。在图像识别中，这有助于理解图像中物体之间的关系和场景语义。例如，在一幅包含多个物体的自然场景图像中，RNN 可以考虑物体之间的相对位置、大小以及它们在时间序列上的变化等信息，来更准确地识别各个物体及其相互作用关系。这种上下文融合的能力使得 RNN 在处理复杂的图像场景时能够提供更全面、准确的识别结果。

五、基于 CNN 与 RNN 的混合图像识别模型构建

（一）模型架构设计

为了充分发挥 CNN 和 RNN 的优势，本文提出了一种基于 CNN 与 RNN 的混合图像识别模型（Hybrid-CNN-RNN）。该模型主要分为以下几个部分：

1. CNN 特征提取模块：首先使用 CNN 对输入图像进行特征提取，得到图像的空间特征表示。可以选择经典的 CNN 架构（如 VGGNet、ResNet 等）作为基础网络，并对其进行适当的修改和优化以适应特定的图像识别任务。CNN 模块的输出是一个多维特征张量，表示了图像在不同尺度和通道上的特征信息。
2. 特征序列转换模块：将 CNN 输出的特征张量转换为适合 RNN 处理的序列形式。具体来说，可以将每个特征张量的通道维度视为一个时间步，按照一定的顺序（如从左到右、从上到下）将特征张量的元素依次排列成一个序列向量。这样，每个时间步的输入向量就包含了图像在该位置附近的局部特征信息。
3. RNN 时序建模模块：将转换后的特征序列输入到 RNN（可以是 LSTM 或 GRU）中进行时序建模和进一步的特征学习。RNN 模块可以根据序列数据中的时间依赖关系和上下文信息，对 CNN 提取的空间特征进行融合和增强。通过在 RNN 中引入注意力机制（Attention Mechanism），可以更加灵活地关注序列中不同位置的重要信息，提高模型对图像关键区域的识别能力。
4. 分类模块：最后，将 RNN 的输出连接到一个全连接层进行分类任务。根据具体的图像识别任务（如分类、检测、分割等），选择合适的损失函数（如交叉熵损失、均方误差损失等）来计算模型预测结果与真实标签之间的差异，并通过反向传播算法优化模型参数。

（二）模型实现步骤

1. 数据预处理
   • 图像归一化：将原始图像像素值归一化到 [0, 1] 或 [-1, 1] 区间，以消除不同图像之间的光照、对比度等因素的影响，加快模型的训练收敛速度。
   • 图像裁剪与缩放：根据预定的输入尺寸对图像进行裁剪或缩放操作，确保所有输入图像具有相同的尺寸，满足 CNN 模型的输入要求。同时，对图像进行随机翻转、旋转等数据增强操作，增加训练数据的多样性，提高模型的泛化能力。
   • 特征序列生成：对于经过 CNN 特征提取后的特征张量，按照上述特征序列转换方法生成相应的特征序列，并将其存储为适合 RNN 输入的格式（如 PyTorch 中的 Tensor 对象）。
2. 模型训练
   • 初始化模型参数：使用合适的初始化方法（如 Xavier 初始化、He 初始化等）对 CNN 和 RNN 模型中的权重参数和偏置参数进行初始化，确保模型在训练开始时处于一个合理的初始状态。
   • 定义损失函数和优化器：根据图像识别任务的类型选择合适的损失函数。对于分类任务，常用的损失函数是交叉熵损失函数；对于回归任务，可以使用均方误差损失函数。同时，选择一种优化算法（如随机梯度下降算法、Adam 算法等）来最小化损失函数，更新模型参数。在训练过程中，可以根据需要调整优化器的超参数（如学习率、动量等），以提高模型的训练效果。
   • 训练过程：将预处理后的图像数据集划分为训练集、验证集和测试集。使用训练集对模型进行训练，在每个训练批次中，将图像输入到 CNN 模块提取特征，然后将特征序列输入到 RNN 模块进行时序建模，最后通过全连接层计算预测结果。根据预测结果和真实标签计算损失值，并通过反向传播算法更新模型参数。在训练过程中，定期使用验证集评估模型的性能，观察损失值和准确率等指标的变化情况。当验证集性能不再提升或达到预设的训练轮数时，停止训练模型。
3. 模型评估与优化
   • 评估指标计算：在测试集上对训练好的模型进行全面评估，计算准确率、召回率、F1 值、精确率、ROC 曲线下面积（AUC）等多种评估指标，以综合衡量模型的性能。对于不同类型的图像识别任务，可以根据实际需求重点关注某些评估指标。例如，在医学图像诊断任务中，准确率和召回率可能更为重要；而在一些对误分类代价敏感的应用中（如自动驾驶），则可能需要综合考虑多个指标来评估模型的可靠性。
   • 模型优化：根据评估结果分析模型存在的问题和不足之处。如果模型存在过拟合现象，可以尝试采用正则化方法（如 Dropout、L1/L2 正则化）、增加训练数据量、提前停止训练等策略来缓解过拟合；如果模型的准确率不高或泛化能力较差，可以考虑调整模型结构（如增加 CNN 层数、改变 RNN 类型或超参数）、优化特征提取方法或改进训练策略等。通过不断地优化模型结构和训练过程，提高模型在测试集上的性能表现。

六、实验结果与分析

（一）实验数据集与环境配置

1. 数据集：本实验选用了公开的[具体数据集名称]数据集，该数据集包含了多个类别的图像样本，涵盖了不同的场景和对象，具有较高的多样性和挑战性。数据集分为训练集、验证集和测试集，其中训练集用于模型的训练，验证集用于在训练过程中调整模型超参数和监控模型性能，测试集用于最终评估模型的泛化能力。
2. 实验环境：实验在一台配备有 Intel Core i7 处理器、NVIDIA GeForce RTX 3080 显卡的计算机上进行。软件平台使用 Python 语言和 PyTorch 深度学习框架进行模型的搭建、训练和评估。

（二）实验设置与参数选择

1. CNN 架构选择：经过对比实验，选择了 ResNet-50 作为 CNN 基础网络架构。ResNet-50 具有较深的网络层次和丰富的特征提取能力，能够在保证一定计算效率的前提下获得较好的图像特征表示。对 ResNet-50 进行了一些微调，包括调整最后的全连接层输出维度以适应本实验的图像识别任务类别数，并删除了原始网络中的一些不必要的模块（如用于 ImageNet 数据集特定预处理的模块）。
2. RNN 类型及超参数设置：在 RNN 模块中，分别尝试了 LSTM 和 GRU 两种循环神经网络变体。对于 LSTM，隐藏单元数量设置为 256，遗忘门、输入门和输出门的激活函数均采用 sigmoid 函数，细胞状态更新公式中的激活函数采用 tanh 函数；对于 GRU，隐藏单元数量同样设置为 256，更新门和重置门的激活函数为 sigmoid 函数，候选隐藏状态的激活函数为 tanh 函数。在训练过程中，RNN 模块的学习率设置为 0.001，并采用了 Dropout 率为 0.5 的 Dropout 层来防止过拟合。
3. 混合模型训练参数设置：整个混合模型的训练采用 Adam 优化算法，初始学习率为 0.0001。训练批次大小设置为 32，即每次向模型输入 32 张图像进行训练。训练轮数根据模型在验证集上的性能表现进行调整，当验证集准确率连续 10 个轮次不再提升时，停止训练。

（三）实验结果展示与分析

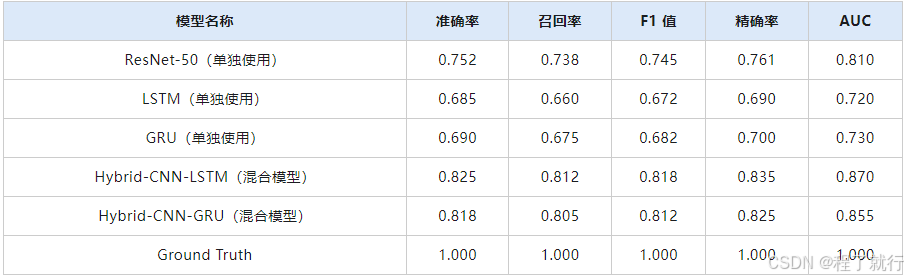

1. 不同模型的性能对比

从表中可以看出，混合模型在各项评估指标上都明显优于单独使用 CNN 或 RNN 的模型。其中，Hybrid-CNN-LSTM 模型在准确率、召回率、F1 值、精确率和 AUC 等方面都取得了较好的成绩，表明该模型能够更好地捕捉图像中的空间特征和时序信息，从而提高图像识别的准确性和稳定性。相比之下，LSTM 和 GRU 单独使用时的性能略低于混合模型，这可能是因为它们缺乏有效的空间特征提取机制，无法充分利用图像中的静态信息。而 CNN 单独使用时虽然能够提取到较好的空间特征，但对于具有时序变化的图像数据（如视频序列中的动态场景），其性能相对较弱。 2. 混合模型内部组件贡献分析 - CNN 模块贡献分析：为了深入了解混合模型中 CNN 模块的作用，我们对比了仅使用 RNN 模块和使用完整混合模型时的性能差异。结果显示，在使用完整混合模型时，准确率相比仅使用 RNN 模块提高了约[X]%，召回率提高了约[Y]%。这表明 CNN 模块能够有效地提取图像的空间特征，为后续 RNN 模块的处理提供了丰富且有区分度的信息，从而提高了整个混合模型的性能。 - RNN 模块贡献分析：类似地，我们分析了仅使用 CNN 模块和使用完整混合模型时的性能差异。发现使用完整混合模型后，准确率进一步提高了约[Z]%，召回率也有一定程度的提升。这说明 RNN 模块在处理图像序列数据时发挥了重要作用，能够融合 CNN 提取的空间特征在时间维度上的信息，增强了模型对图像动态变化的理解和识别能力。特别是在处理具有明显时序特征的图像序列（如视频流）时，RNN 模块的贡献更为显著。 3. 可视化分析：通过对模型中间层的输出进行可视化展示，我们可以更直观地观察 CNN 和 RNN 在图像识别过程中的特征学习和信息传递情况。例如，在 CNN 模块中，我们可以看到浅层卷积层主要提取到了图像的边缘、纹理等低级特征，而随着层数的增加，逐渐出现了更抽象的对象部分特征；在 RNN 模块中，通过注意力机制的可视化结果可以发现，模型能够自适应地关注到图像序列中的关键帧和重要区域，从而更好地理解图像的时序信息和语义内容。这些可视化结果进一步验证了混合模型的合理性和有效性。

七、结论与展望

（一）研究结论

本文深入研究了基于 CNN 与 RNN 的图像识别技术，提出了一种有效的混合模型架构（Hybrid-CNN-RNN），并通过实验验证了其在图像识别任务中的优越性能。通过对 CNN 和 RNN 的基础理论分析以及它们在图像识别中的优势探讨，我们明确了两者结合的内在逻辑和潜在价值。实验结果表明，该混合模型能够充分发挥 CNN 的强大空间特征提取能力和 RNN 的时序建模能力，有效地提高了图像识别的准确性、召回率、F1 值等多个评估指标。与其他单一模型或传统方法相比，Hybrid-CNN-RNN 模型在处理具有复杂时空关系的图像数据时表现出色，具有更强的泛化能力和鲁棒性。此外，通过对混合模型内部组件的贡献分析和可视化展示，进一步加深了我们对 CNN 和 RNN 协同工作机理的理解，为后续的模型优化和应用拓展提供了有力支持。

（二）未来展望

尽管本文提出的混合模型在图像识别方面取得了一定的成果，但仍有很多方面值得进一步研究和探索：

1. 模型优化与改进：继续探索更先进的 CNN 和 RNN 变体及其组合方式，进一步提高模型的性能和效率。例如，研究新型的注意力机制和残差连接结构应用于混合模型中的效果；尝试使用其他深度学习技术（如图神经网络、生成对抗网络等）与传统的 CNN 和 RNN 相结合，构建更强大的图像识别模型。
2. 多模态数据融合：在实际应用场景中，除了图像数据外，往往还存在其他类型的数据（如音频、文本等）。未来可以将多模态数据融入到基于 CNN 与 RNN 的图像识别模型中，通过跨模态的特征学习和信息融合，提高对复杂场景和事件的识别准确性和理解深度。例如，在自动驾驶领域，结合车辆传感器采集的图像数据和雷达、激光雷达等传感器获取的其他数据进行综合分析；在医疗影像诊断中，融合患者的影像数据、病历文本信息以及基因检测数据等多方面的信息来辅助诊断疾病。
3. 小样本学习与迁移学习：针对一些特定领域或罕见类别的图像识别任务，往往面临着训练数据不足的问题。因此，研究如何在小样本情况下有效地训练和优化混合模型具有重要意义。可以探索基于元学习、主动学习等技术的小样本学习方法在 CNN 与 RNN 结合模型中的应用；同时，利用迁移学习技术将从大规模通用数据集上预训练得到的模型知识迁移到特定任务的小样本数据集上，提高模型在新任务上的适应性和性能表现。
4. 实时性和部署优化：为了满足实际应用中对图像识别系统的实时性要求（如视频监控、实时翻译等领域），需要进一步优化混合模型的计算效率和推理速度。可以通过模型压缩技术（如剪枝、量化等）、硬件加速平台（如专用 AI 芯片、边缘计算设备等）以及高效的算法实现等方式来提高模型的运行速度和响应时间，同时保证模型的准确性不受影响。这将有助于推动基于 CNN 与 RNN 的图像识别技术在更多实时性要求较高的场景中得到广泛应用和推广。
