【华三】防火墙流量控制实验

安全策略是根据报文的属性信息对报文进行转发控制和DPI（Deep Packet Inspection）在配置的时候要注意先细后广。配置完后Trust区域中的192.168.1.0/24的流量就可以到达防火墙的其他区域啦。DMZ区域到Trust区域的192.168.1.1/24的telnet流量被放行。untrust区域到DMZ区域中172.16.1.1/24的HTTP流量被放行。先删除原先测试1.

Chen放放

2449人浏览 · 2025-03-30 15:47:21

Chen放放 · 2025-03-30 15:47:21 发布

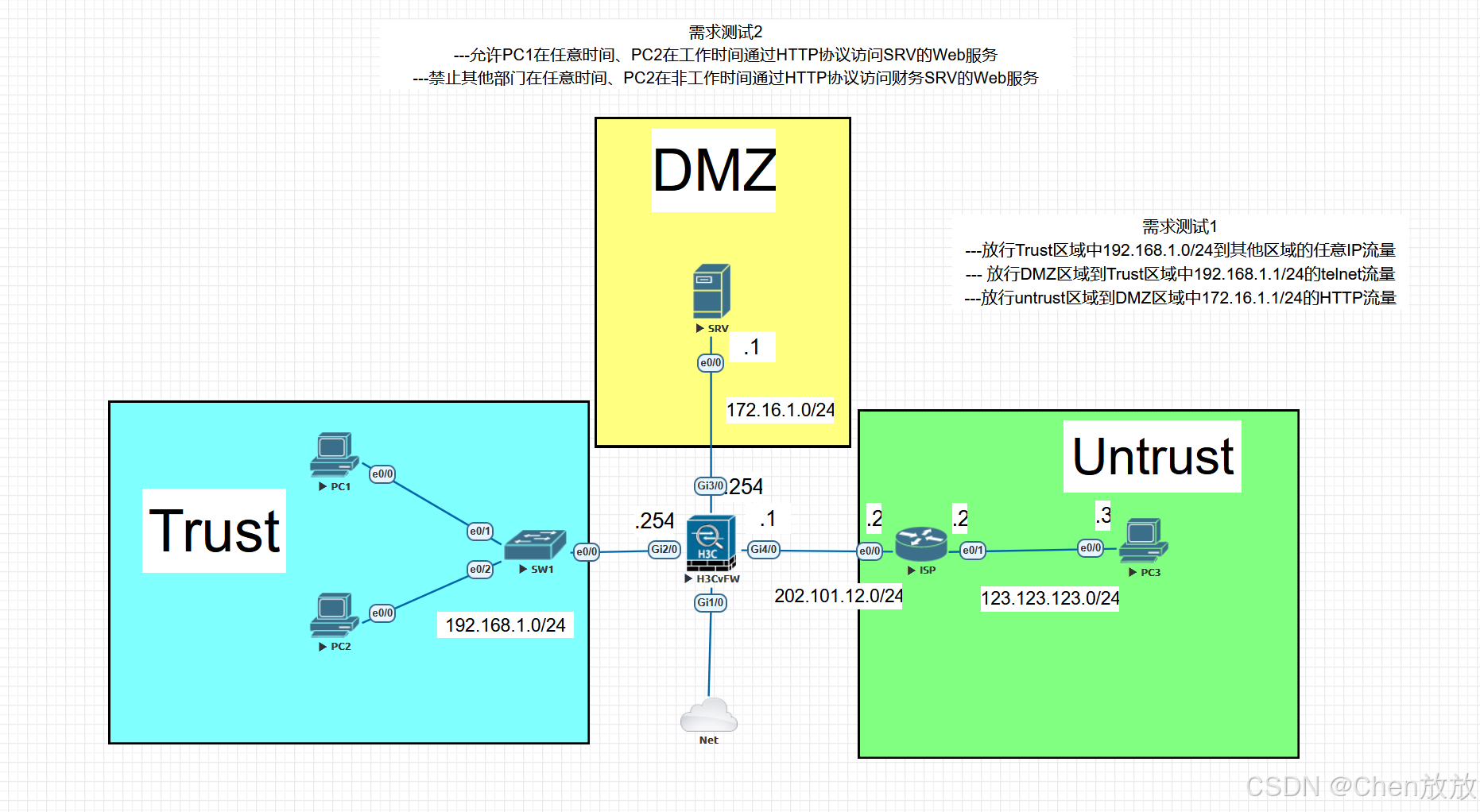

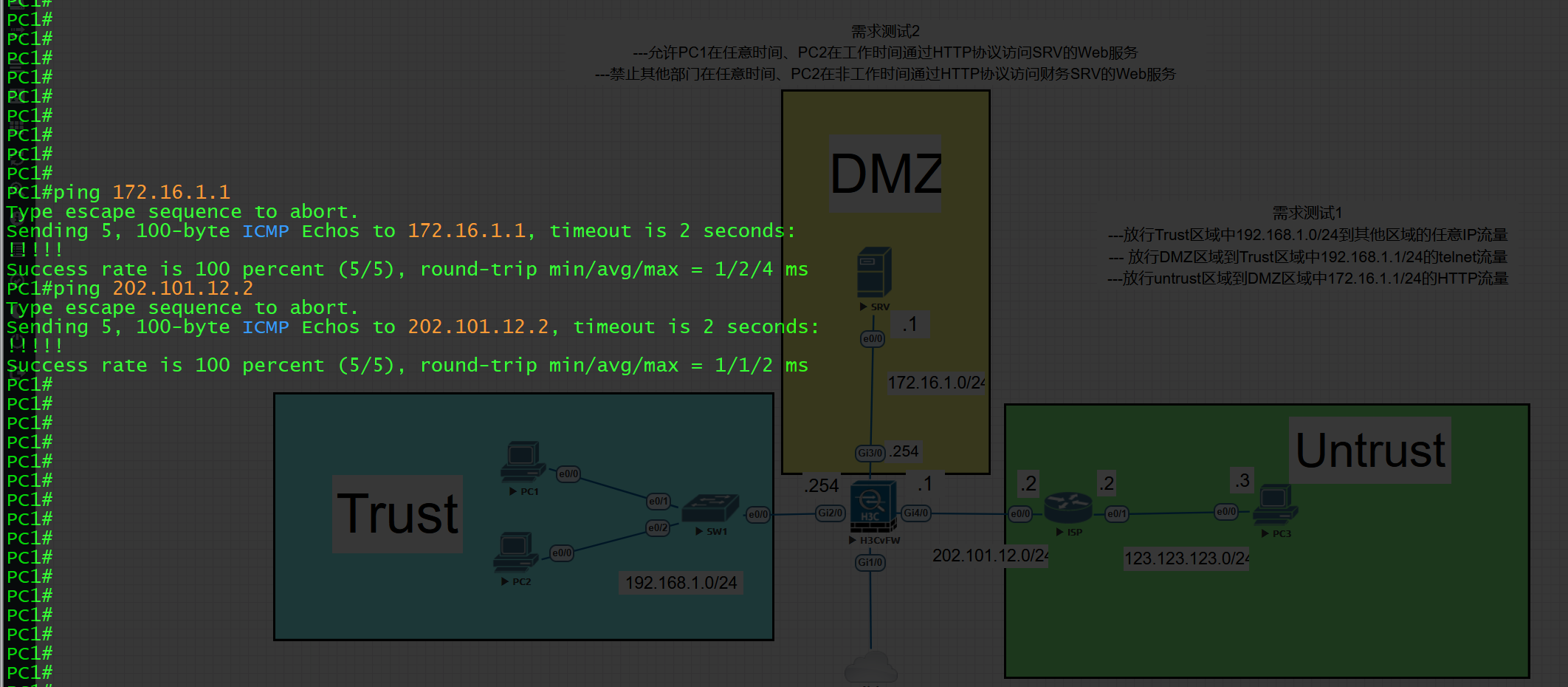

实验需求及拓扑

实验配置

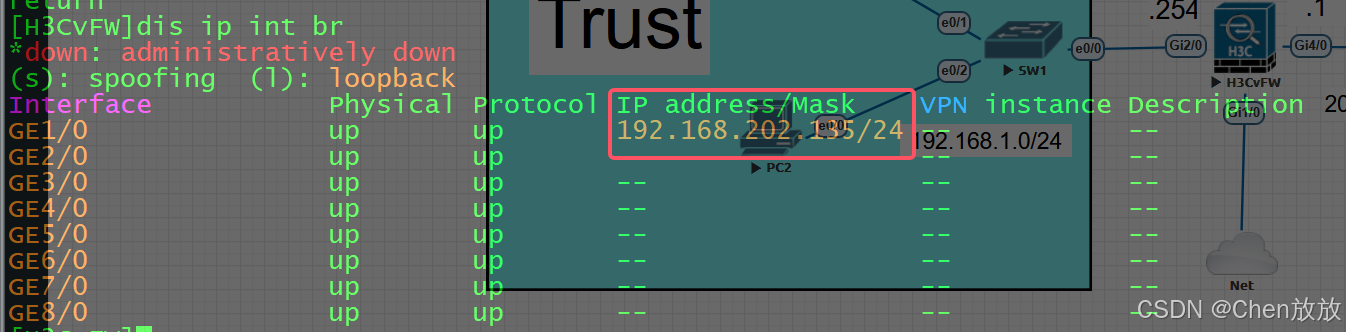

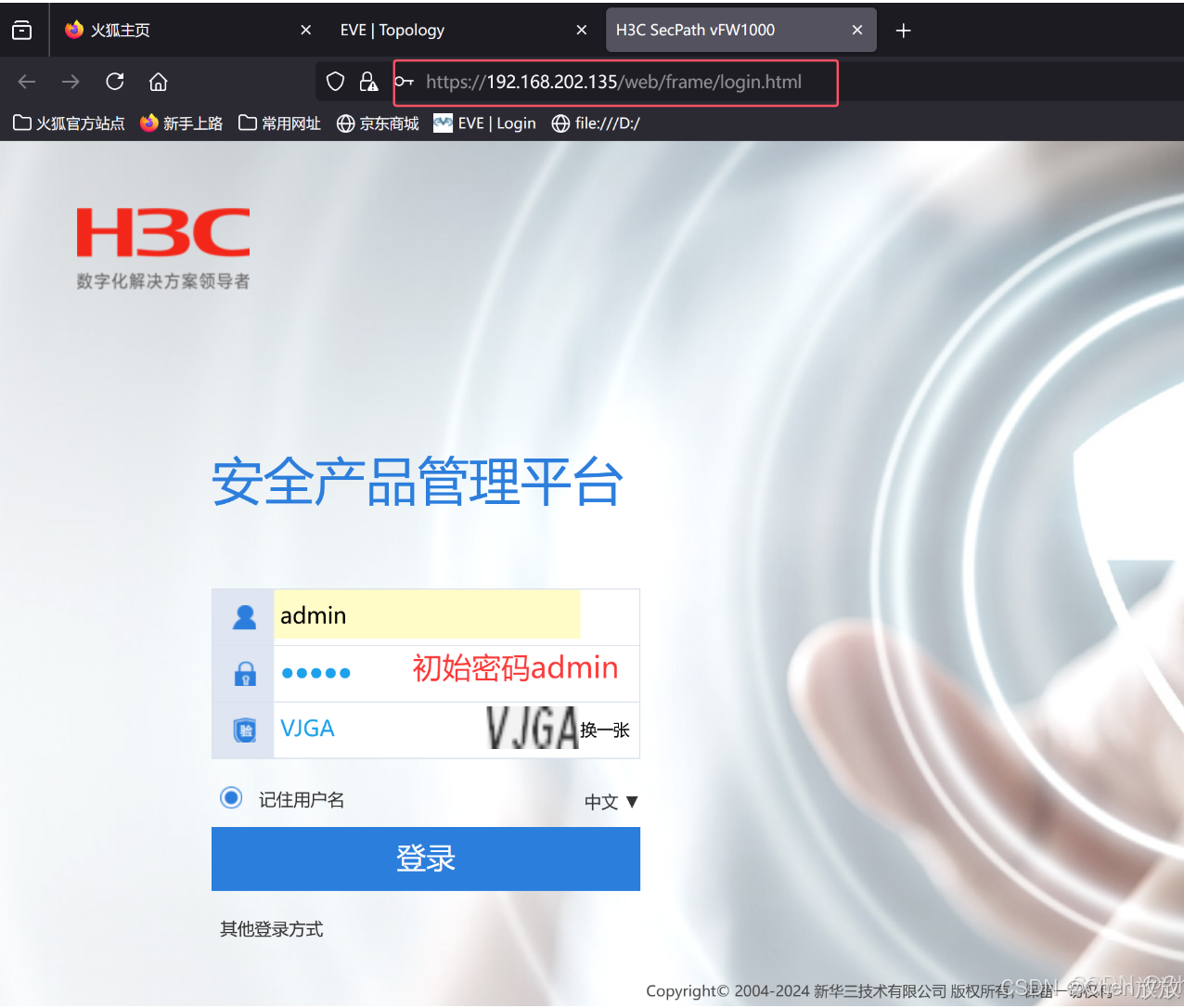

若想通过网页配置，则防火墙需开启HTTP功能

[H3CvFW]ip http enable

Step1划分安全区域及管理接口放行流量类型（CLI配置）

划分安全域
[H3CvFW]security-zone name Trust
[H3CvFW-security-zone-Trust]import interface g2/0

[H3CvFW]security-zone name DMZ
[H3CvFW-security-zone-DMZ]import interface g3/0

[H3CvFW]security-zone name Untrust
[H3CvFW-security-zone-Trust]import interface g4/0


管理接口放行流量类型

[H3CvFW]int g2/0
[H3CvFW-GigabitEthernet2/0]manage ?
  http           Allows the HTTP protocol
  https          Allows the HTTPS protocol
  netconf-http   Allows the NETCONF over SOAP over HTTP protocol
  netconf-https  Allows the NETCONF over SOAP over HTTPS protocol
  netconf-ssh    Allows the NETCONF over SSH protocol
  ping           Allows the Ping protocol
  snmp           Allows the SNMP protocol
  ssh            Allows the SSH protocol
  telnet         Allows the Telnet protocol

[H3CvFW-GigabitEthernet2/0]manage ping ?
  inbound   Inbound direction
  outbound  Outbound direction

[H3CvFW-GigabitEthernet2/0]manage ping inbound

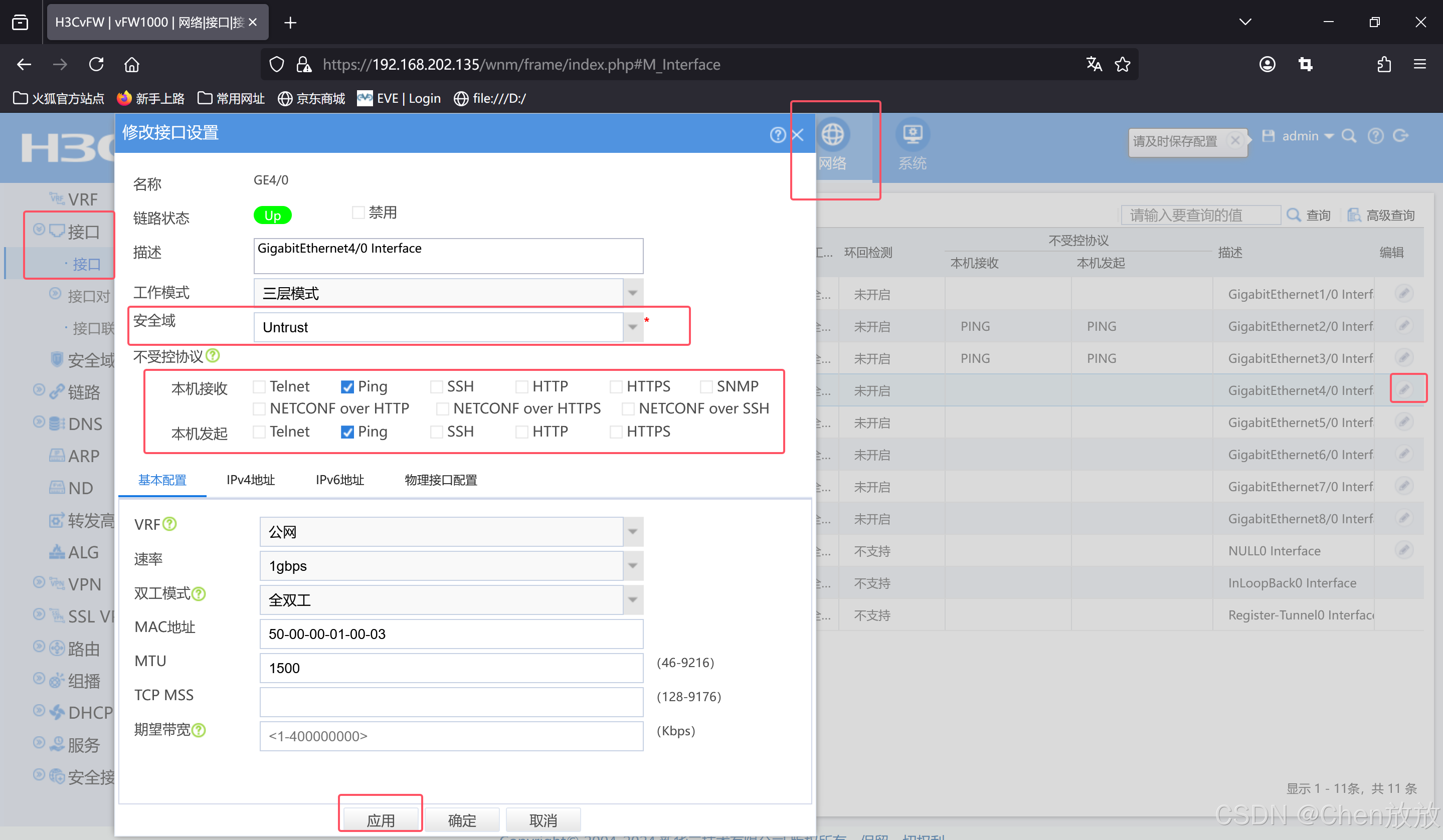

Step1划分安全区域及管理接口放行流量类型（网页配置）

查看代码

[H3CvFW]dis security-zone ---查看安全域划分情况

Name: Local
Members:
  None

Name: Trust
Members:
  GigabitEthernet2/0

Name: DMZ
Members:
  GigabitEthernet3/0

Name: Untrust
Members:
  GigabitEthernet4/0

Name: Management
Members:
  GigabitEthernet1/0


[H3CvFW]dis session table ipv4 ---查看接口放行流量类型

Slot 0:
Initiator:
  Source      IP/port: 192.168.202.1/56703
  Destination IP/port: 192.168.202.135/443
  DS-Lite tunnel peer: -
  VPN instance/VLAN ID/Inline ID: -/-/-
  Protocol: TCP(6)
  Inbound interface: GigabitEthernet1/0
  Source security zone: Management

Initiator:
  Source      IP/port: 192.168.202.1/58011
  Destination IP/port: 192.168.202.135/443
  DS-Lite tunnel peer: -
  VPN instance/VLAN ID/Inline ID: -/-/-
  Protocol: TCP(6)
  Inbound interface: GigabitEthernet1/0
  Source security zone: Management

Initiator:
  Source      IP/port: 192.168.202.1/58010
  Destination IP/port: 192.168.202.135/443
  DS-Lite tunnel peer: -
  VPN instance/VLAN ID/Inline ID: -/-/-
  Protocol: TCP(6)
  Inbound interface: GigabitEthernet1/0
  Source security zone: Management

Total sessions found: 3

Step2配置需求测试1相关的安全策略（采用CLI命令行）

1.1 配置放行Trust区域中192.168.1.0/24到其他区域的任意IP流量（采用域间安全策略方式）。

[H3CvFW]access-list basic 2000
[H3CvFW-acl-ipv4-basic-2000]rule permit source 192.168.1.0 0.0.0.255 ---匹配感兴趣流
[H3CvFW-acl-ipv4-basic-2000]qu

[H3CvFW]zone-pair security source trust destination any ---从trust区域到任何区域
[H3CvFW-zone-pair-security-Trust-Any]packet-filter 2000 ---域间策略调用

配置完后Trust区域中的192.168.1.0/24的流量就可以到达防火墙的其他区域啦

1.2 放行DMZ区域到Trust区域中192.168.1.1/24的telnet流量（采用基于对象组的安全策略方式）

step1：创建对象组

①地址对象组

②服务对象组

step2：创建对象组策略

step3：在域间策略组中调用

/*[H3CvFW]object-group ?
  ip           IP object group
  ipv6         IPv6 object group
  mac-address  MAC address object group
  port         Port object group
  rename       Change the name
  service      Service object group */
###################################Step1############################################
[H3CvFW]object-group ip address PC1 ---创建地址对象组

/*[H3CvFW-obj-grp-ip-PC1]0 network ?
  exclude       Exclude an IP address
  group-object  Specify an object group
  host          Specify a host address
  range         Specify an IP address range
  subnet        Specify a subnet address
  user          Specify a user
  user-group    Specify a user group*/

[H3CvFW-obj-grp-ip-PC1]network host address 192.168.1.1 ---将PC1地址加入地址对象组PC1中
[H3CvFW-obj-grp-ip-PC1]qu

[H3CvFW]object-group service D2T-telnet    ---创建服务对象组D2T-telnet
[H3CvFW-obj-grp-service-D2T-telnet]0 service tcp destination eq 23
---在服务对象组D2T-telnet里添加一个服务条目，代表使用TCP协议且目标端口为 23 的服务，即Telnet服务。
[H3CvFW-obj-grp-service-D2T-telnet]qu

###################################Step2###########################################
[H3CvFW]object-policy ip D2T-telnet ---创建对象组策略D2T-telnet
[H3CvFW-object-policy-ip-D2T-telnet]rule 0 pass destination-ip PC1 service D2T-t
elnet
    ---在对象组策略D2T-telnet中放行目的IP地址为地址对象组PC1中的IP地址的telnet服务流量

###################################Step3#####################################
[H3CvFW]zone-pair security  source DMZ destination Trust
[H3CvFW-zone-pair-security-DMZ-Trust]object-policy apply ip D2T-telnet
                                      ---在域间策略中调用对象组策略D2T-telnet

在PC1上开启telnet功能

PC1(config)#line vty 0 4 ---进入vty 开放0-4给用户访问
PC1(config-line)#password 123 ---设置密码
PC1(config-line)#login  ---启用密码

PC1(config-line)#transport input telnet  ---将密码给远程登录使用
PC1(config-line)#privilege level 15
        ---设置权限等级为15（越高可做事越多，此处设为15可以不用结合特权模式密码来实现telnet）

PS:
当权限等级较低时则需要结合特权模式密码来实现telnet
PC1(config)#enable password 321

DMZ区域到Trust区域的192.168.1.1/24的telnet流量被放行

1.3放行untrust区域到DMZ区域中172.16.1.1/24的HTTP流量（采用基于对象组的安全策略方式）

[H3CvFW]object-group ip address srv
[H3CvFW-obj-grp-ip-srv]network host address 172.16.1.1 ---创建地址对象组

[H3CvFW]object-group service u2dhttp
[H3CvFW-obj-grp-service-u2dhttp]0 service tcp destination eq 80 ---创建服务对象组

                                            PS（http服务基于tcp协议的80号端口）

[H3CvFW]object-policy ip u2dhttp     --创建对象组策略
[H3CvFW-object-policy-ip-u2dhttp]rule 0 pass destination-ip srv service u2dhttp

[H3CvFW]zone-pair security source untrust destination DMZ  ---在域间调用对象组策略
[H3CvFW-zone-pair-security-Untrust-DMZ]object-policy apply ip u2dhttp

在srv上开启telnet功能

SRv(config)#line vty 0 4
SRv(config-line)#password 123
SRv(config-line)#login
SRv(config-line)#transport input telnet
SRv(config-line)#privilege level 15

在srv上开启http服务

SRv(config)#ip http server

untrust区域到DMZ区域中172.16.1.1/24的HTTP流量被放行

step2 配置测试2所需安全策略（网页）

2.1允许pc1在任意时间，PC2在工作时间通过http协议访问srv的web服务（网页配置）

–安全策略是根据报文的属性信息对报文进行转发控制和DPI（Deep Packet Inspection）在配置的时候要注意先细后广

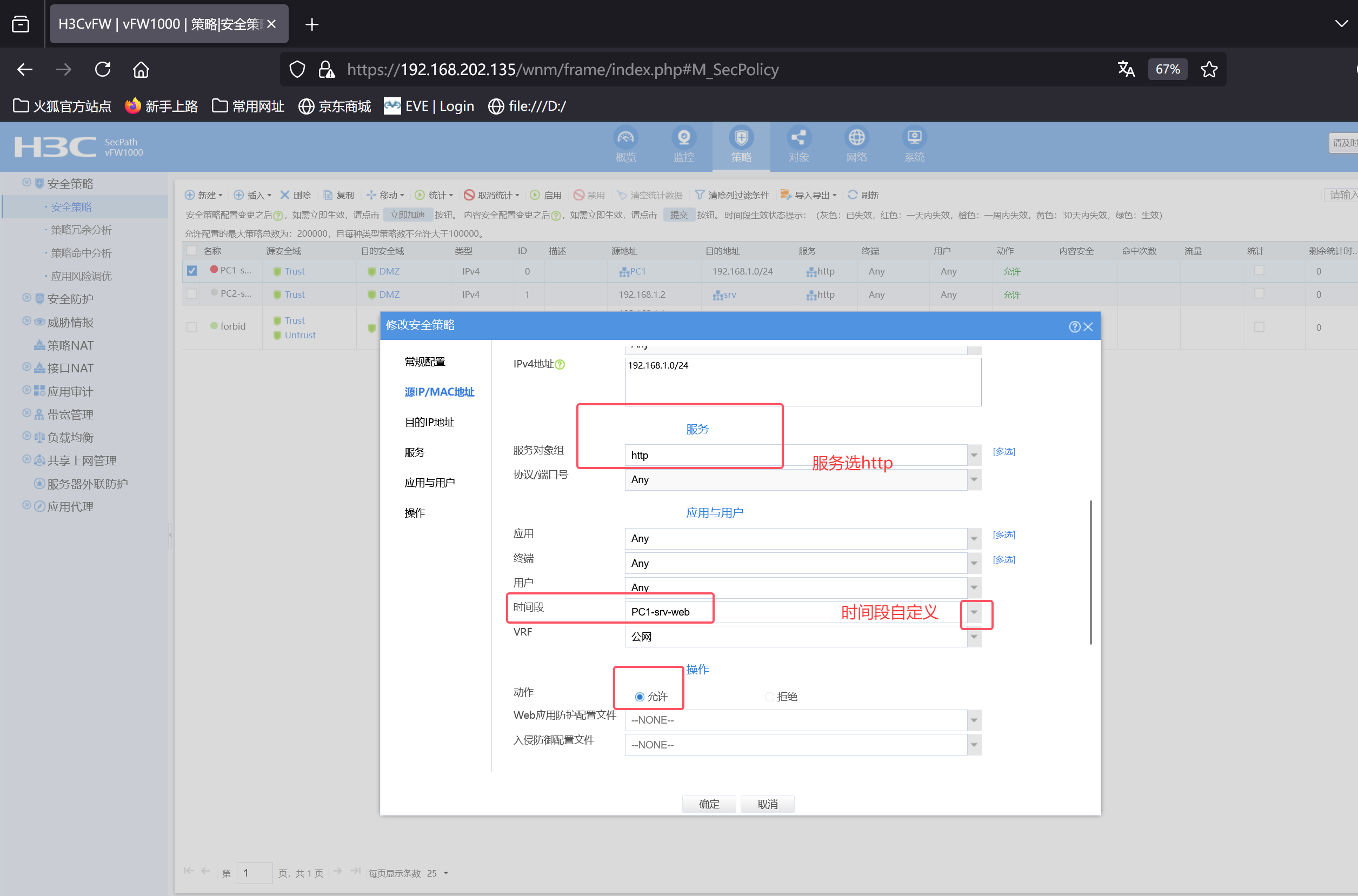

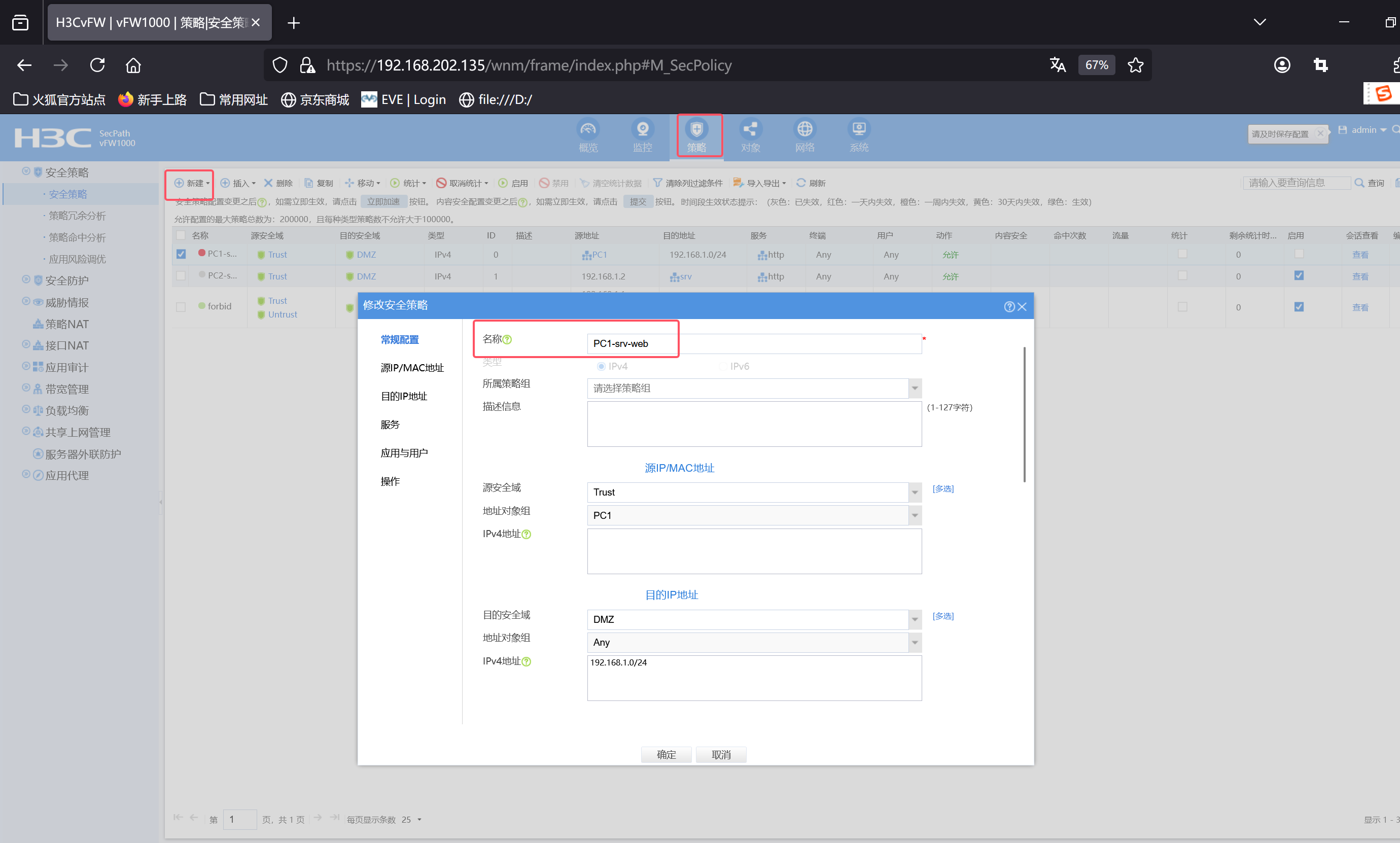

针对PC1通过http协议访问srv配置：

PC2配置同理略：

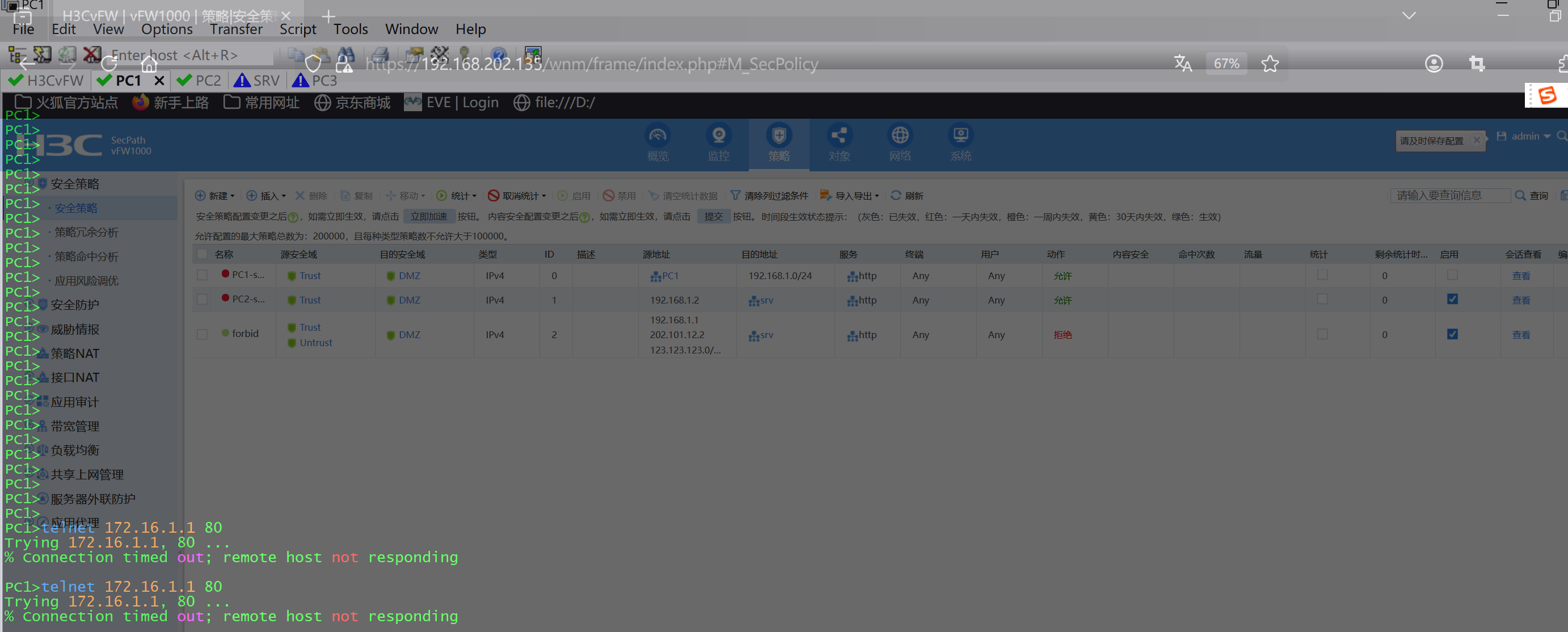

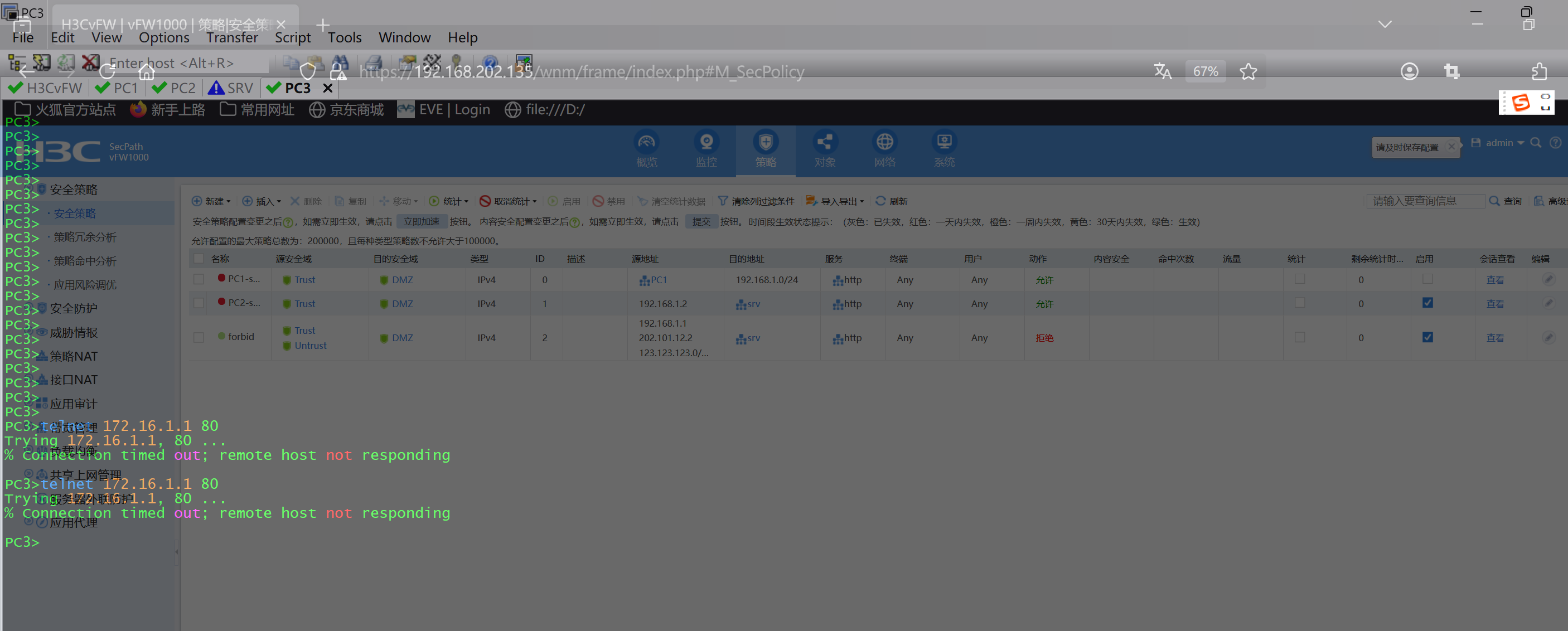

测试PC1任意时间、PC2非工作时间不可以：

先删除原先测试1.1所配置的域间安全策略，防止干扰测试现象。

[H3CvFW]zone-pair security source Trust destination Any
[H3CvFW-zone-pair-security-Trust-Any]undo packet-filter 2000
[H3CvFW-zone-pair-security-Trust-Any]dis th
#
zone-pair security source Trust destination Any
#
return
[H3CvFW-zone-pair-security-Trust-Any]

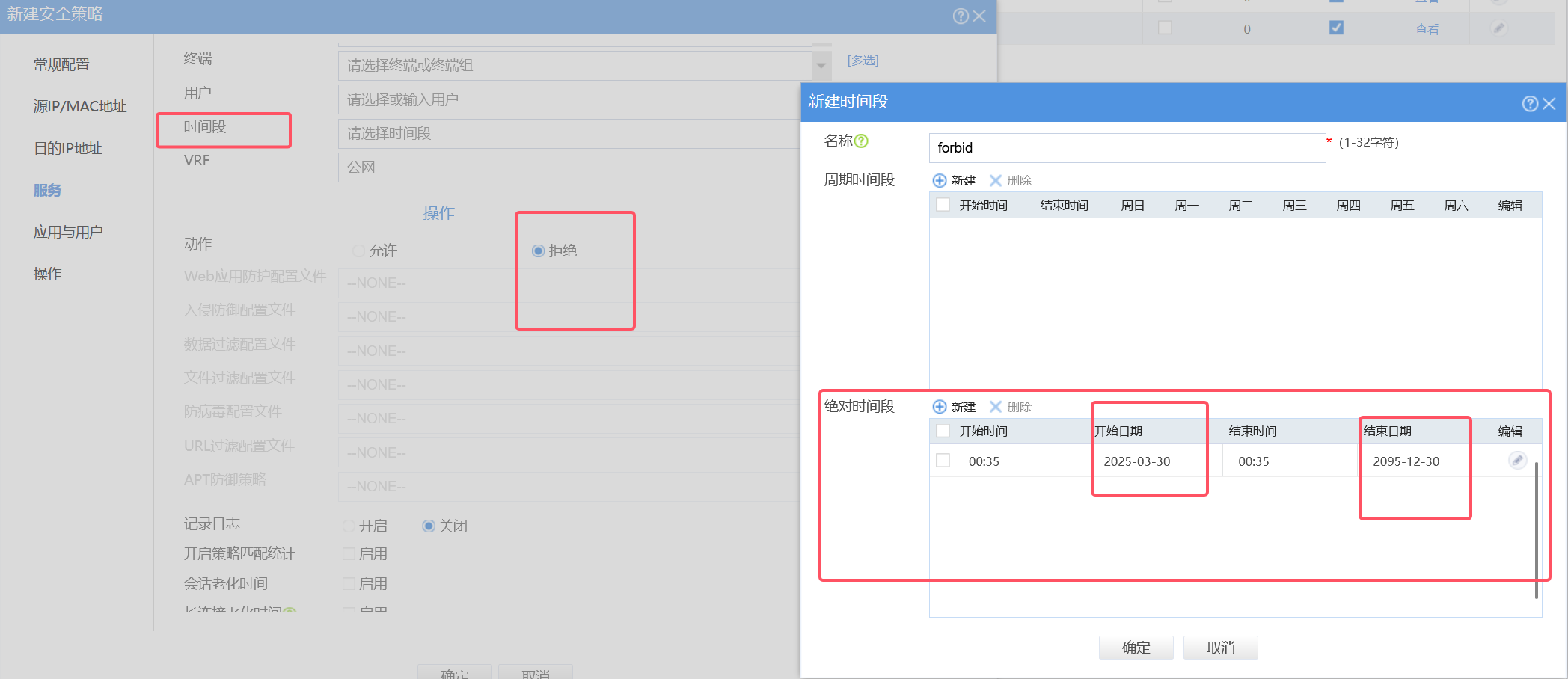

2.2禁止其他部门在任意时间、PC2在非工作时间通过http协议访问财务SRV的web服务

这题和上面几乎一模一样，就是把操作动作改成拒绝而已。

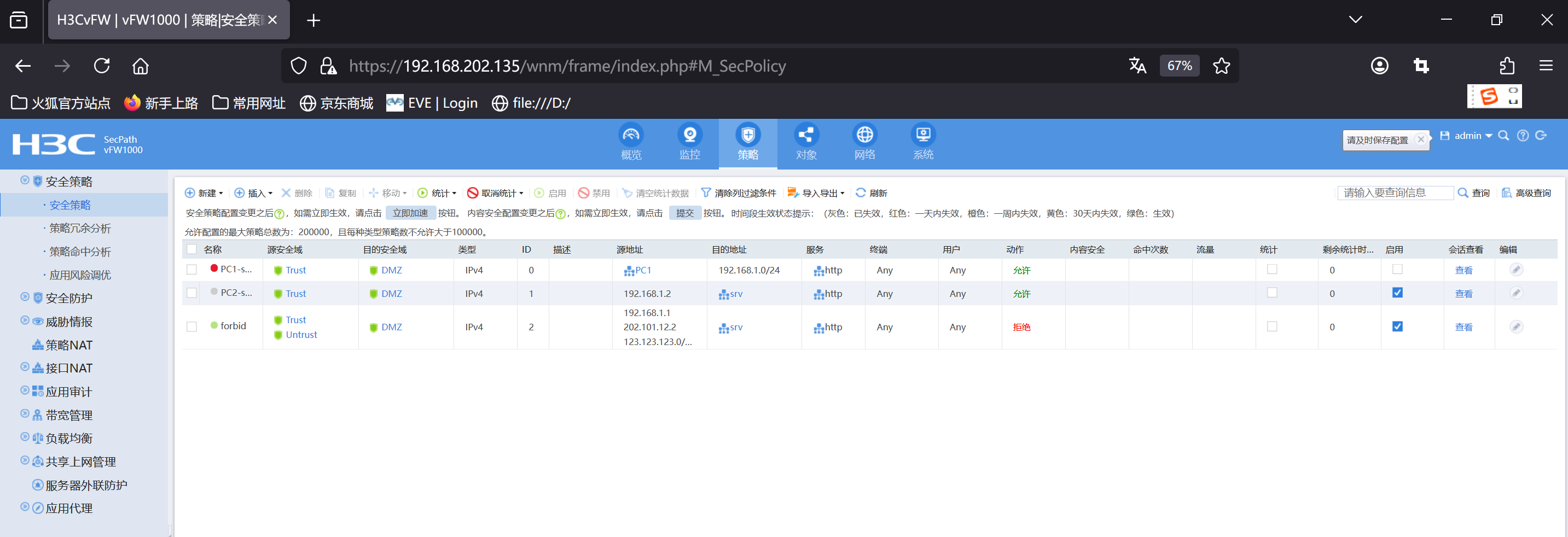

这里先把2.1测试的安全策略禁用掉，避免影响测试结果

测试其他部门在任意时间、PC2在非工作时间不能通过http协议访问财务SRV的web服务

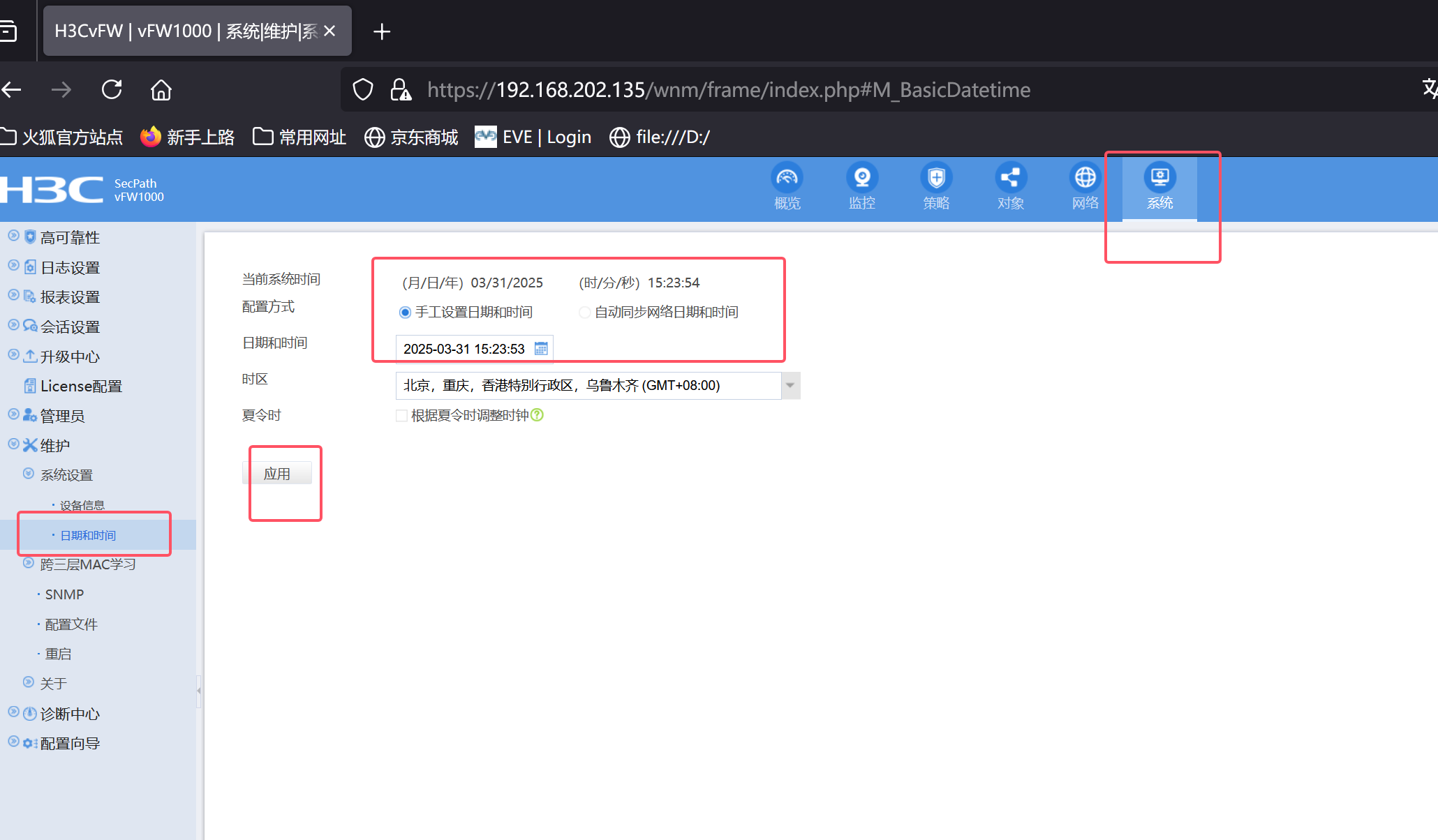

将时间改为PC2上班时间段
