基于深度学习的交通违法行为识别系统开发文档

1. 项目概述

本项目旨在通过计算机视觉和深度学习技术，开发一个交通违法行为识别系统。该系统能够通过分析交通监控摄像头拍摄的图像，识别出常见的交通违法行为，如闯红灯、逆行、违反交通标线等。

2. 系统架构

系统整体由数据预处理、模型训练、评估与测试以及预测模块构成。其架构包括：

1. 数据预处理模块：处理图像数据，进行图片的加载、标准化、归一化以及数据集划分等操作。

2. 模型训练模块：构建卷积神经网络（CNN）模型，进行模型的训练。

3. 模型评估与可视化模块：对训练后的模型进行评估，绘制准确率和损失曲线，输出最终的测试结果。

4. 预测模块：对单张交通图像进行违法行为预测。

3. 开发环境

• Python 版本：3.8及以上

• 深度学习框架：TensorFlow 2.x

• 依赖库：

  • TensorFlow

  • OpenCV

  • Numpy

  • Matplotlib

  • scikit-learn

• 硬件要求：推荐使用GPU进行训练，CPU可用于小规模的测试。

4. 数据集说明

数据集包含了多种交通违法行为的图像，按类别存放在不同的文件夹中，每个文件夹代表一种交通违法行为类型。例如：

• red_light/：包含所有闯红灯行为的图片。

• illegal_turn/：包含所有非法转弯行为的图片。

• illegal_parking/：包含所有非法停车行为的图片。

• reverse_drive/：包含所有逆行行为的图片。

每张图像都应有标注，分类信息通过文件夹名称来标识。

5. 主要模块介绍

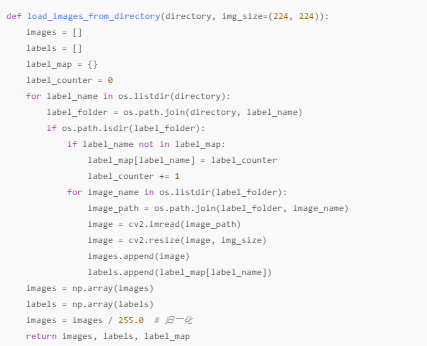

5.1 数据加载与预处理

该模块负责加载图像数据并进行预处理。预处理步骤包括：

• 图像尺寸调整（如 224x224 像素）。

• 归一化处理，将图像像素值缩放到0到1之间。

• 数据集划分：使用train_test_split函数将数据分为训练集和测试集。

代码示例：

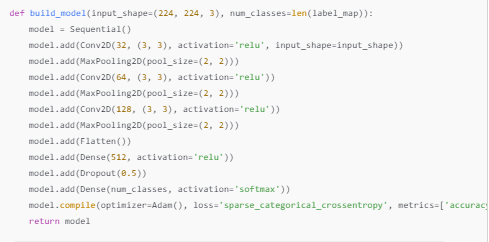

5.2 模型构建与训练

本项目使用卷积神经网络（CNN）模型来识别交通违法行为。网络结构由多个卷积层、池化层和全连接层组成。模型的输出为一个多分类问题，使用 softmax 激活函数对图像进行分类。

代码示例：

训练时使用fit()函数并设置适当的epochs（如10轮）和batch_size（如32）。

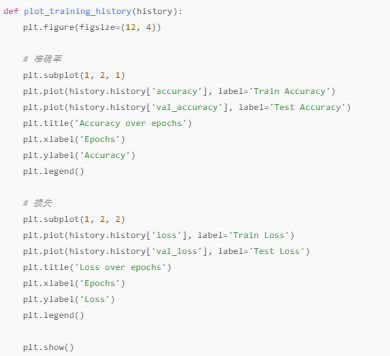

5.3 模型评估与可视化

在模型训练完成后，使用测试集对模型进行评估，计算测试集上的准确率。还可以绘制训练过程中的准确率和损失曲线，以便于分析模型的训练效果。

代码示例：

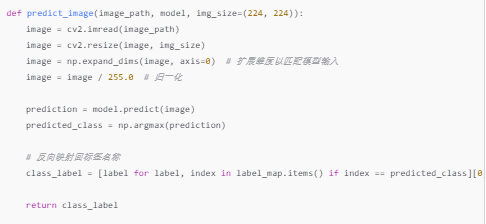

5.4 单张图像预测

在模型训练完成后，可以使用训练好的模型对新图像进行预测，输出预测的交通违法行为类别。

代码示例：

6. 部署与应用

1. 模型保存与加载： 在训练完成后，可以保存模型并在后续使用时进行加载。model.save()方法用于保存整个模型，而tf.keras.models.load_model()用于加载已保存的模型。

   代码示例：



2. 部署： 完成训练后，可以将该模型嵌入到交通监控系统中，通过摄像头实时捕捉到的交通图像进行违法行为识别。

7. 总结

本系统通过卷积神经网络（CNN）实现了交通违法行为的图像识别。通过使用交通监控图像数据集，我们能够训练出一个分类模型，识别常见的交通违法行为，并且提供了训练、评估和预测功能。该系统可以在实际的交通监控系统中得到应用，帮助实时检测交通违法行为。
