【华为】防火墙实验+防火墙双机热备
因为一般情况下，单播受安全策略控制，组播报文不受控制，当开启包过滤基础协议后，由于DD报文在广播网络类型中是单播传递，因此被防火墙过滤，导致双方没有成功交互DD报文，所以ospf的邻居关系卡在exstart状态。④直接根据VGMP组的身份来选举，处于Active状态的vrrp组中的设备的接口处于Master状态。在FW2上可以发现我们在FW1上部署的安全策略通过心跳链路传递到了FW2上。在FW4上
·
防火墙流量控制
1.安全区域划分
CLI：
[USG6000V2]firewall zone trust
[USG6000V2-zone-trust]add interface g1/0/2
[USG6000V2-zone-trust]set priority 85 ---修改防火墙trust区域优先级
[USG6000V2]display zone ---查看防火墙区域信息
2025-04-06 19:05:41.330
local
priority is 100
interface of the zone is (0):
#
trust
priority is 85
interface of the zone is (2):
GigabitEthernet0/0/0
GigabitEthernet1/0/2
#
untrust
priority is 5
interface of the zone is (1):
GigabitEthernet1/0/1
#
dmz
priority is 50
interface of the zone is (1):
GigabitEthernet1/0/0
#
[USG6000V2] 网页：

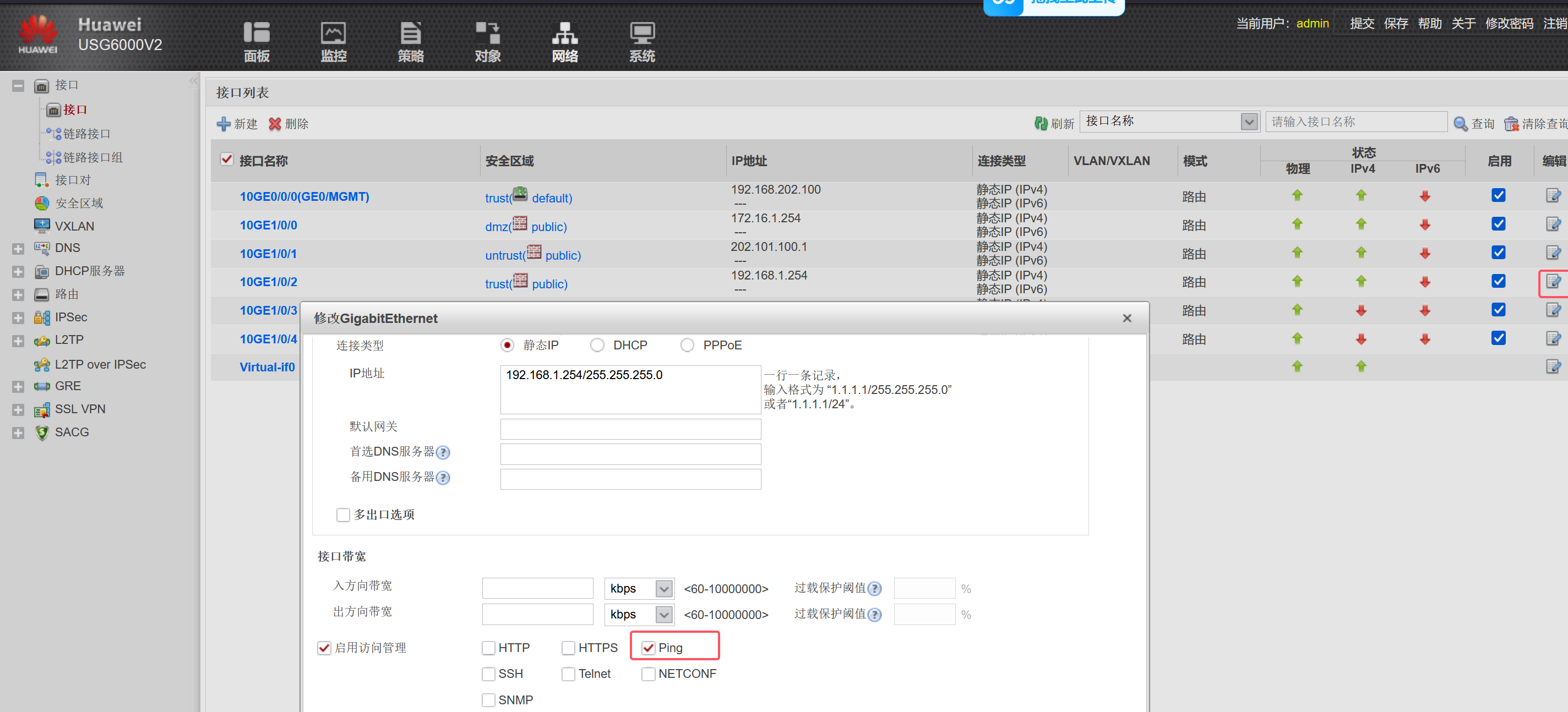

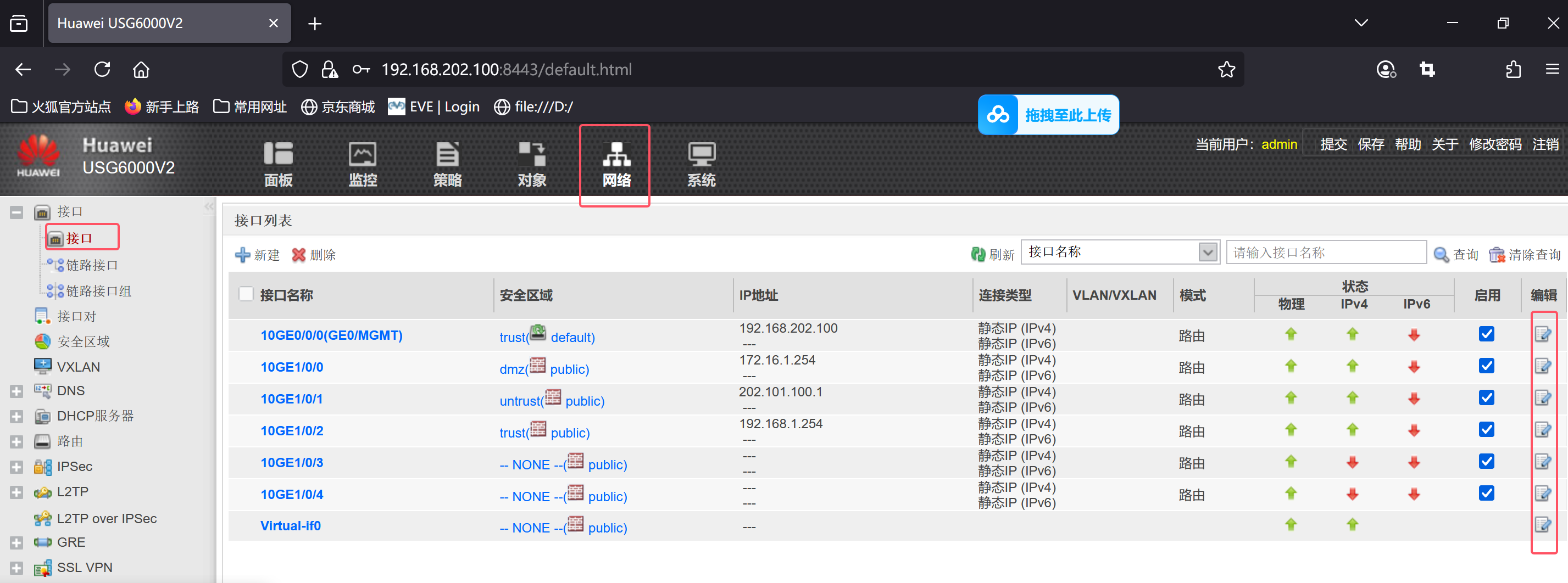

2.接口放行对应流量
CLI:
[USG6000V2]int g1/0/2
[USG6000V2-GigabitEthernet1/0/2]service-manage enable
[USG6000V2-GigabitEthernet1/0/2]service-manage ping permit ---in方向的策略网页：
3.查看防火墙流量会话表项
在SRV上开启Telnet功能
SRV(config)#line vty 0 4
SRV(config-line)#transport input telnet
SRV(config-line)#password 123
SRV(config-line)#login ---在SRV上开启telnet功能

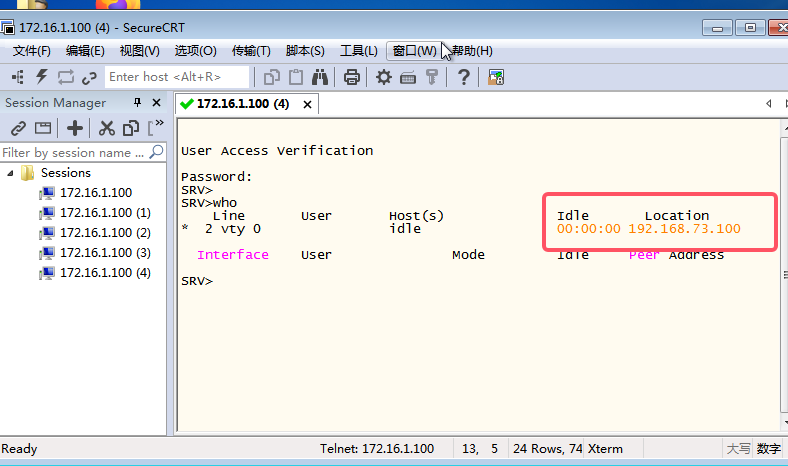

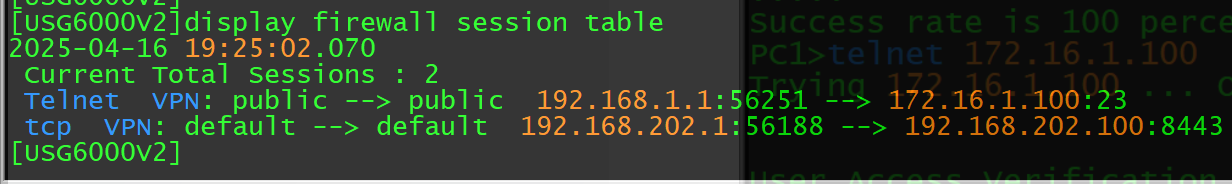

查看防火墙会话表项
[USG6000V2]display firewall session table

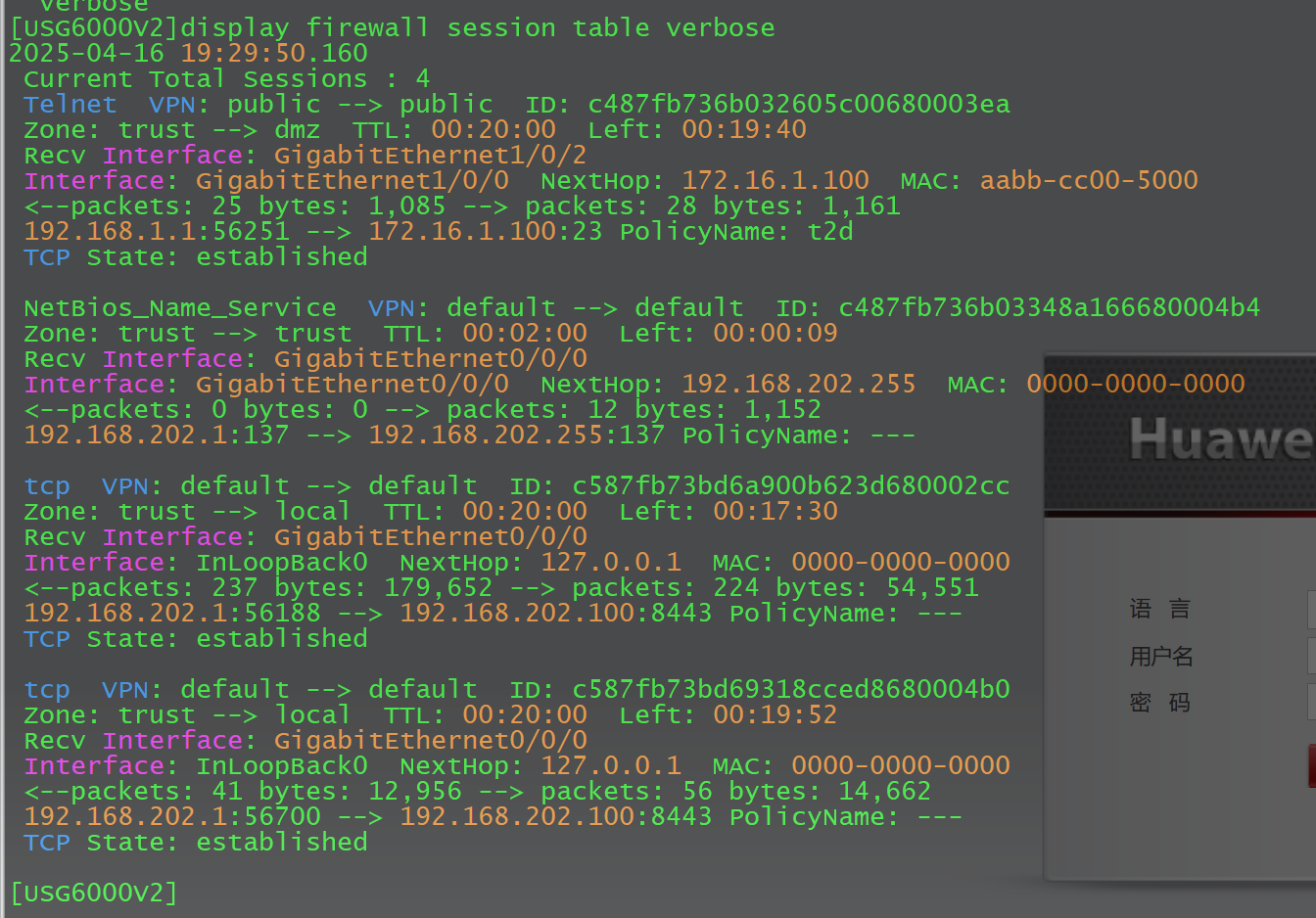

[USG6000V2]display firewall session table verbose

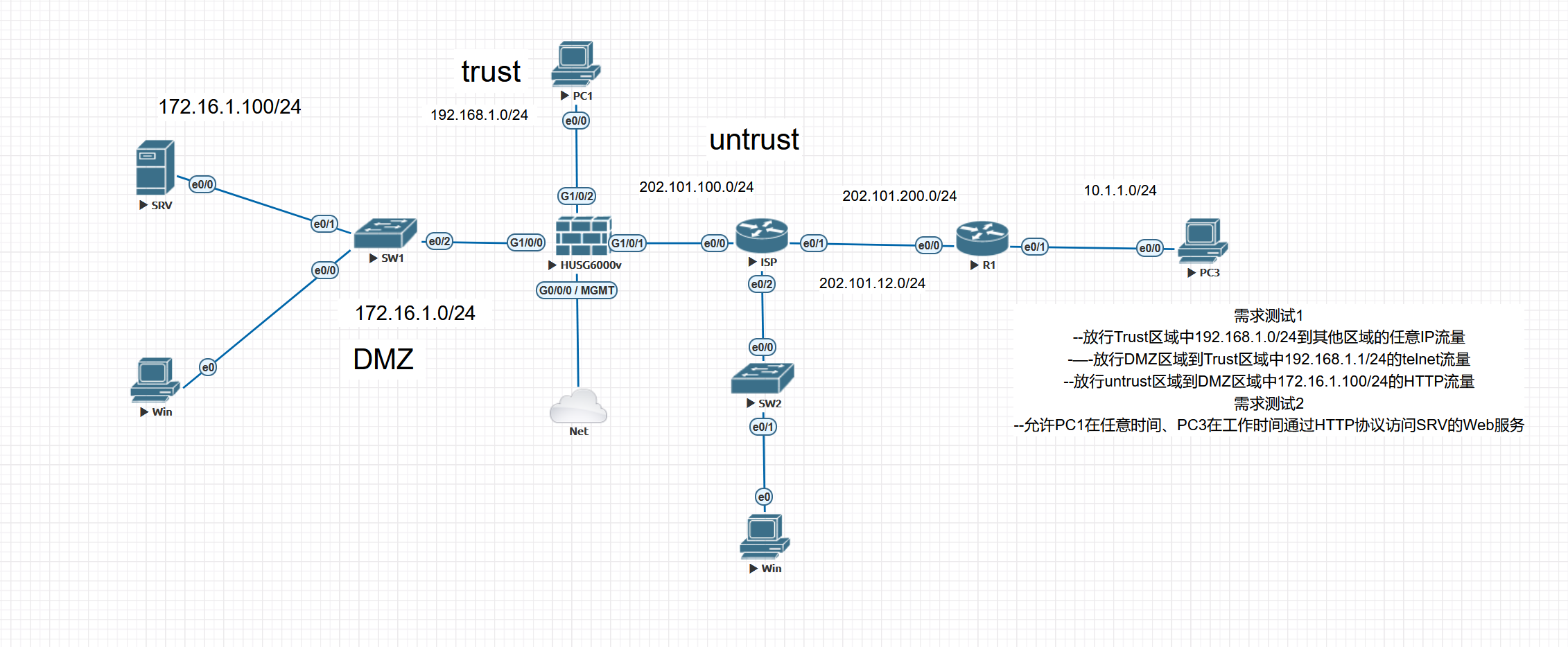

4.在防火墙上部署流量控制
需求测试1:

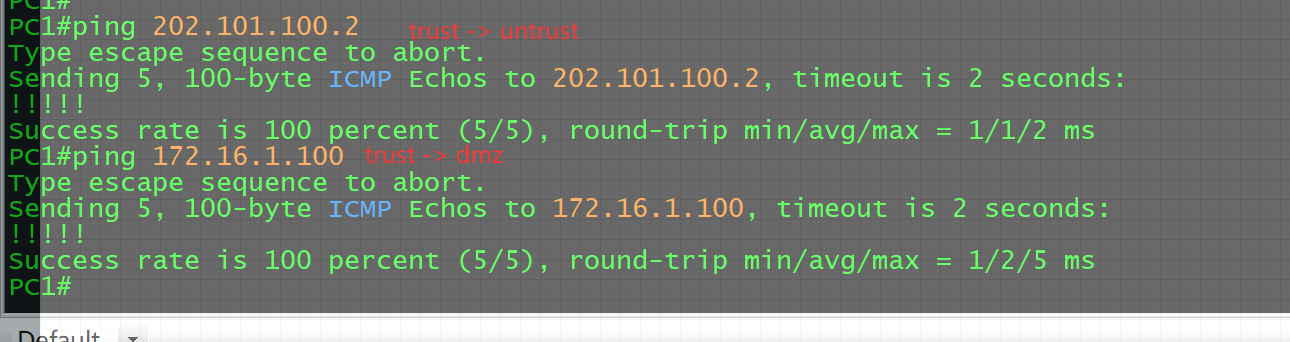

1.放行Trust区域中192.168.1.0/24到其他区域的任意IP流量
ISP(config)#ip route 0.0.0.0 0.0.0.0 202.101.100.1
---在ISP上加个默认路由用于回包

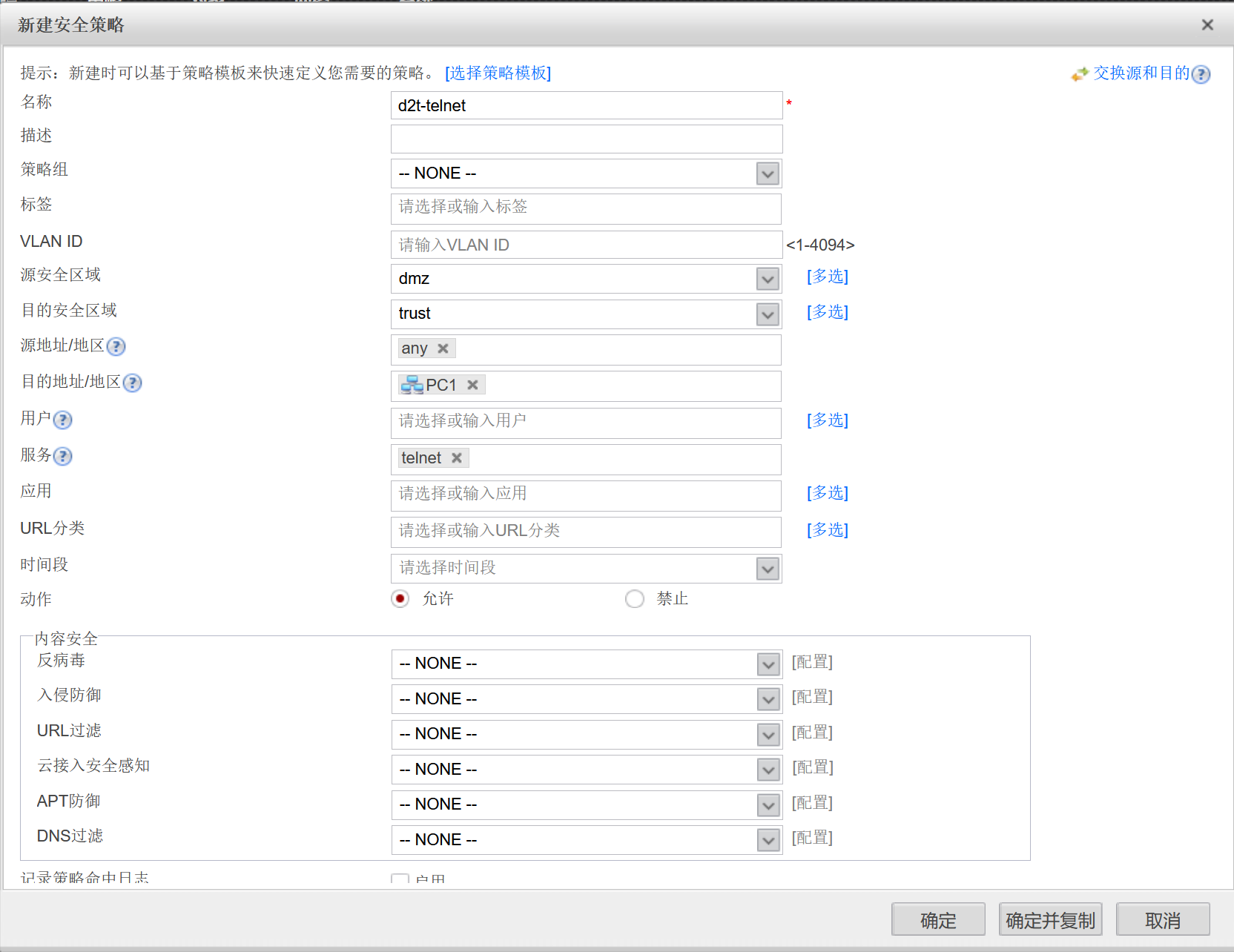

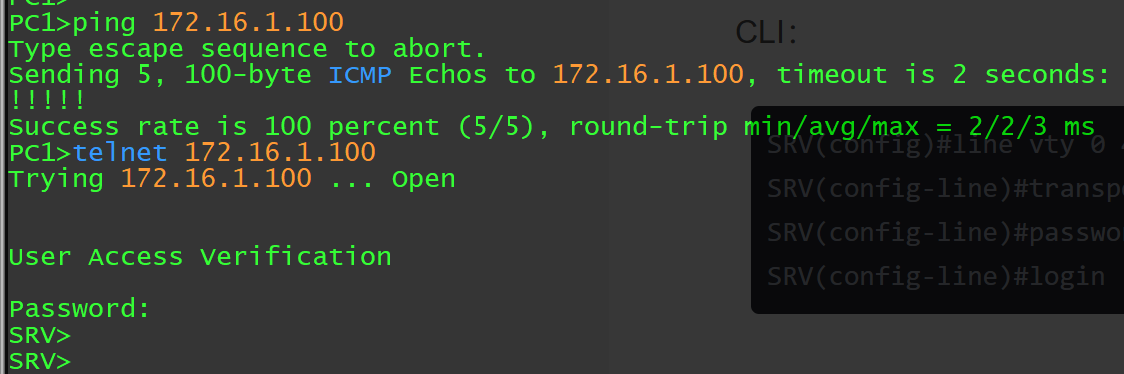

2.放行DMZ区域到Trust区域中192.168.1.1/24的telnet流量
--在PC1上开启telnet服务
PC1(config)#line vty 0 4
PC1(config-line)#transport input telnet
PC1(config-line)#password 123
PC1(config-line)#login

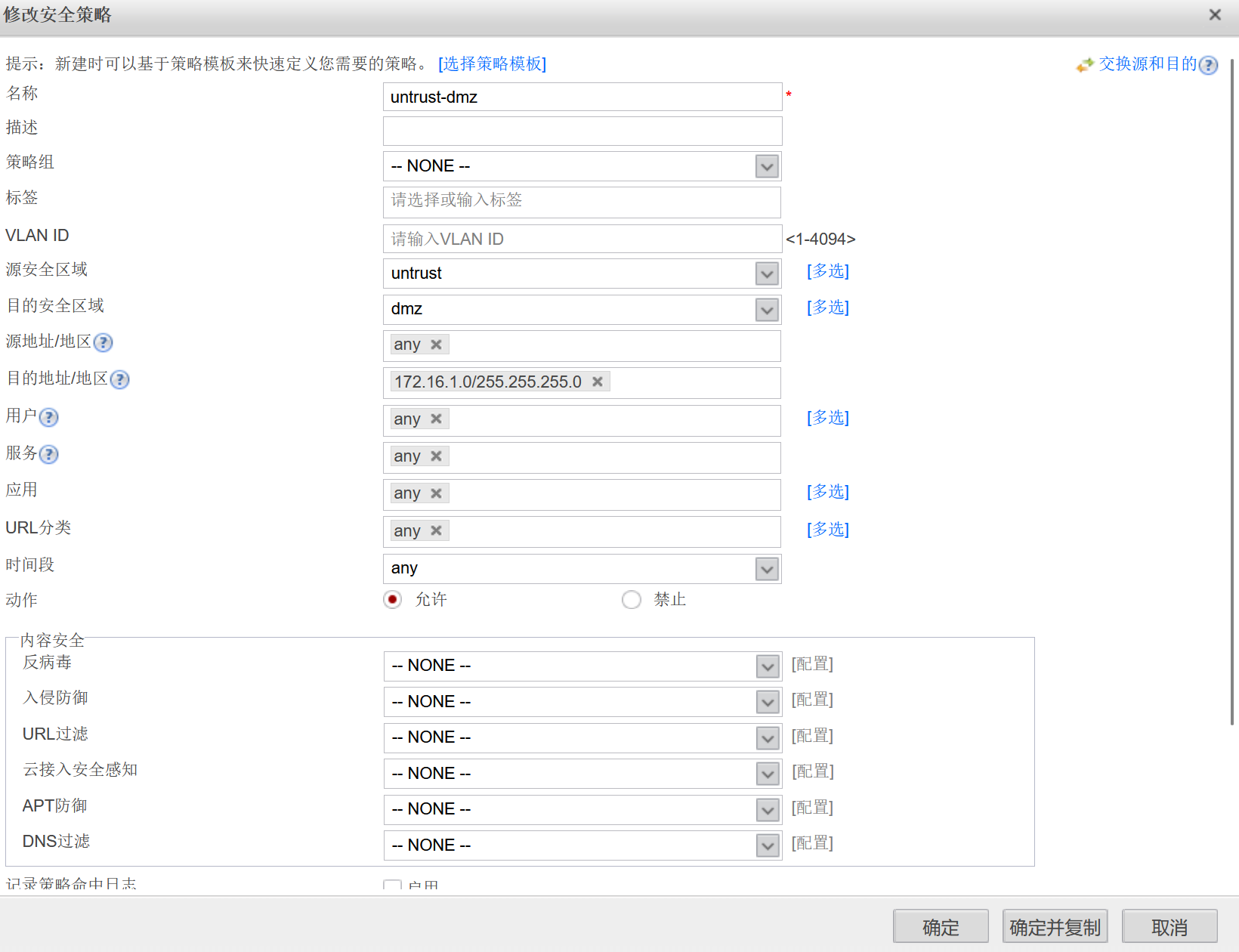

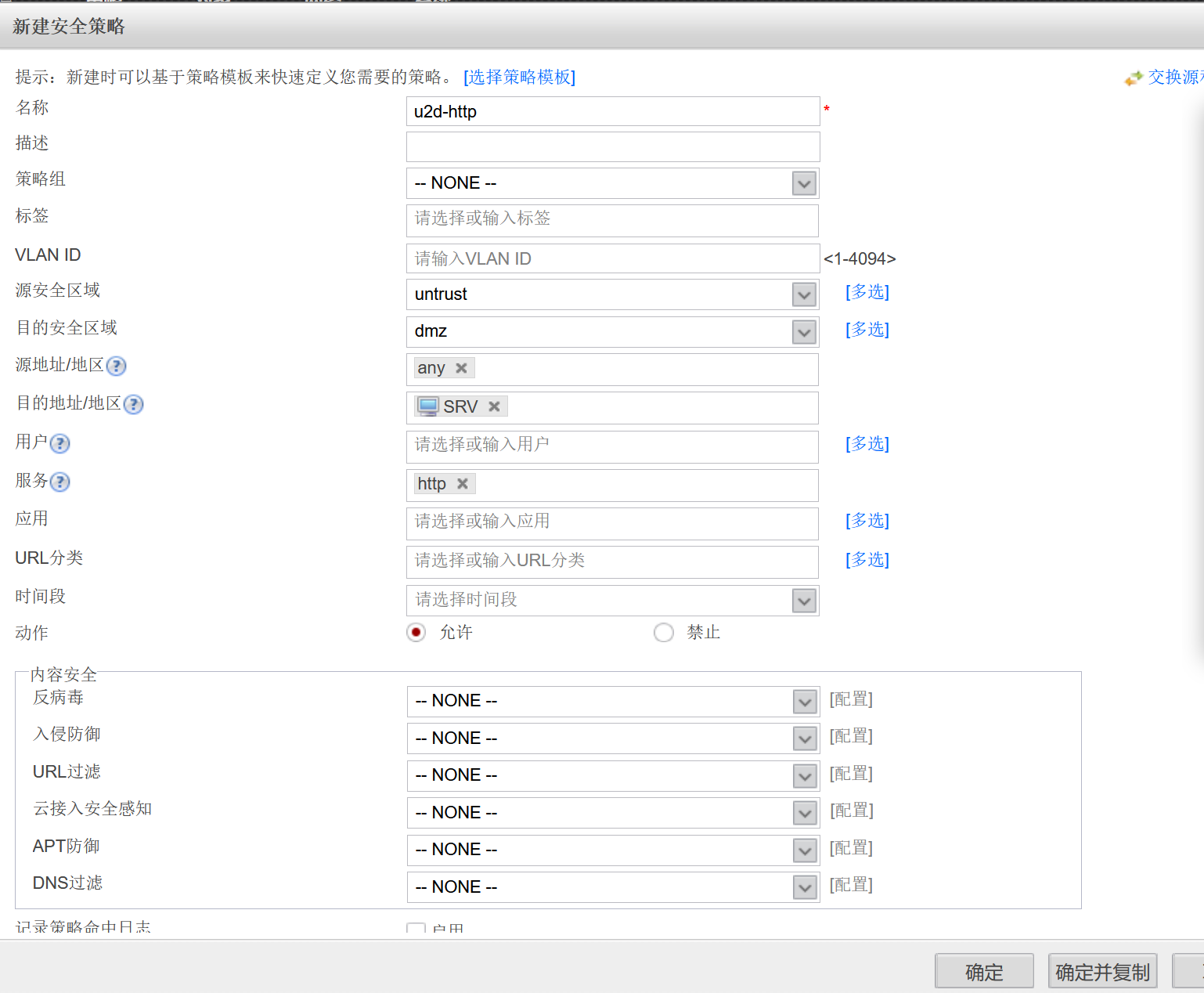

3.放行untrust区域到DMZ区域中172.16.1.100/24的HTTP流量
SRV(config)#ip http server
---在SRV上开启http功能
需求测试2：

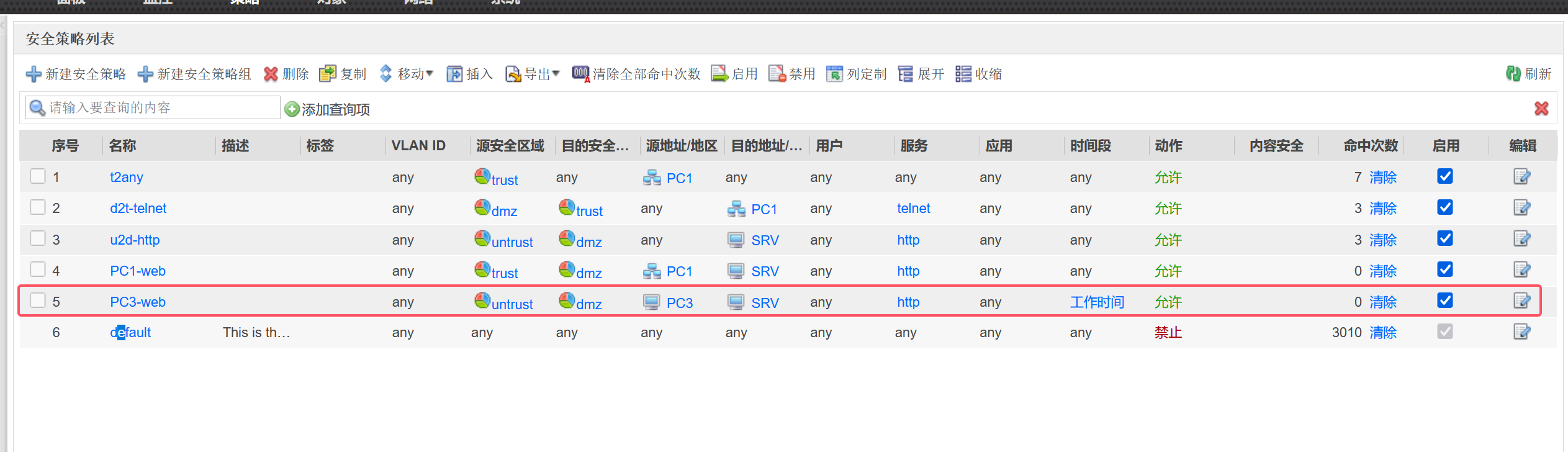

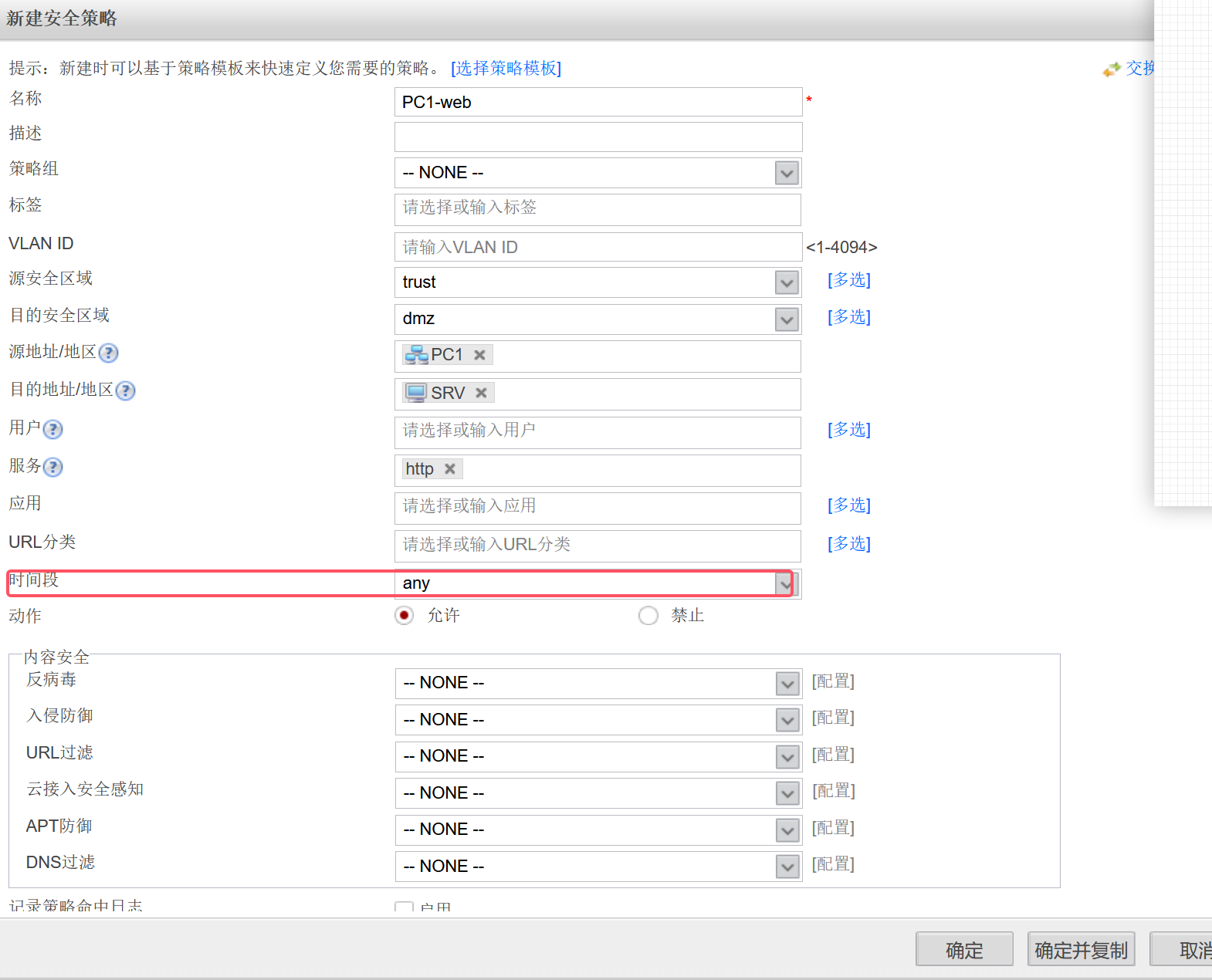

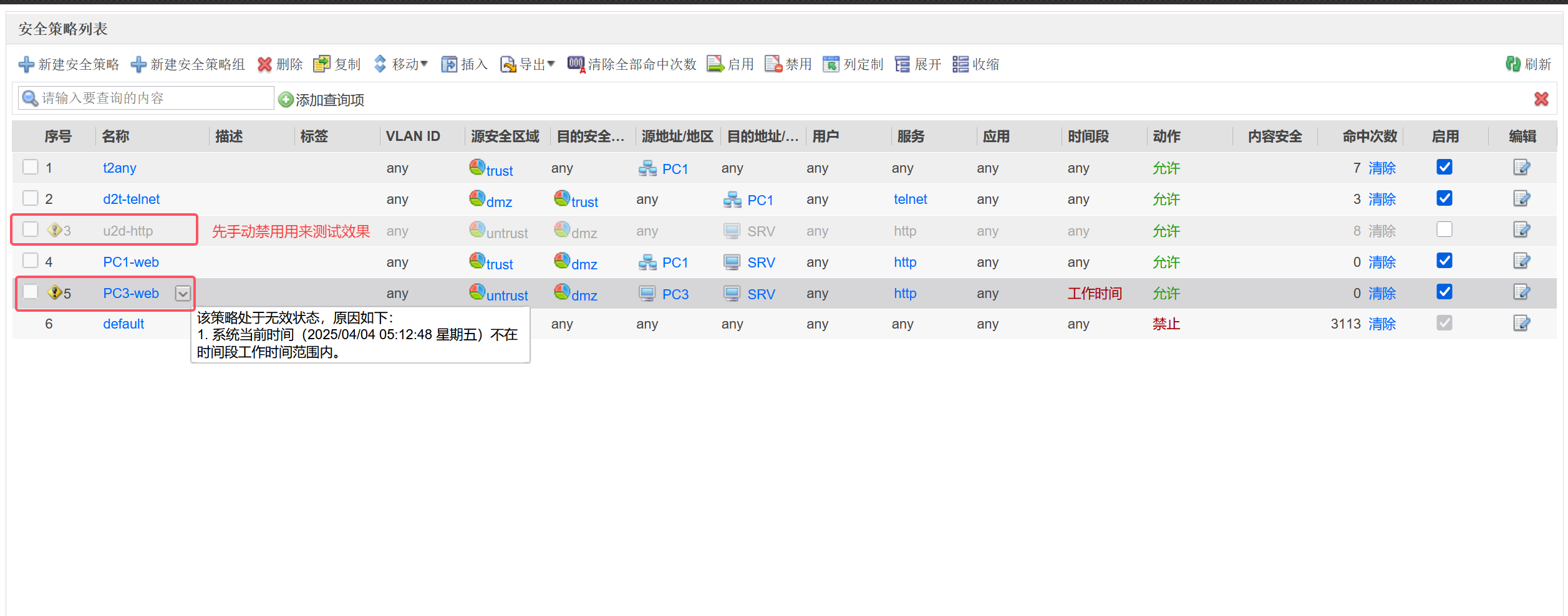

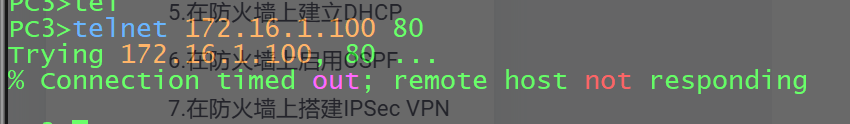

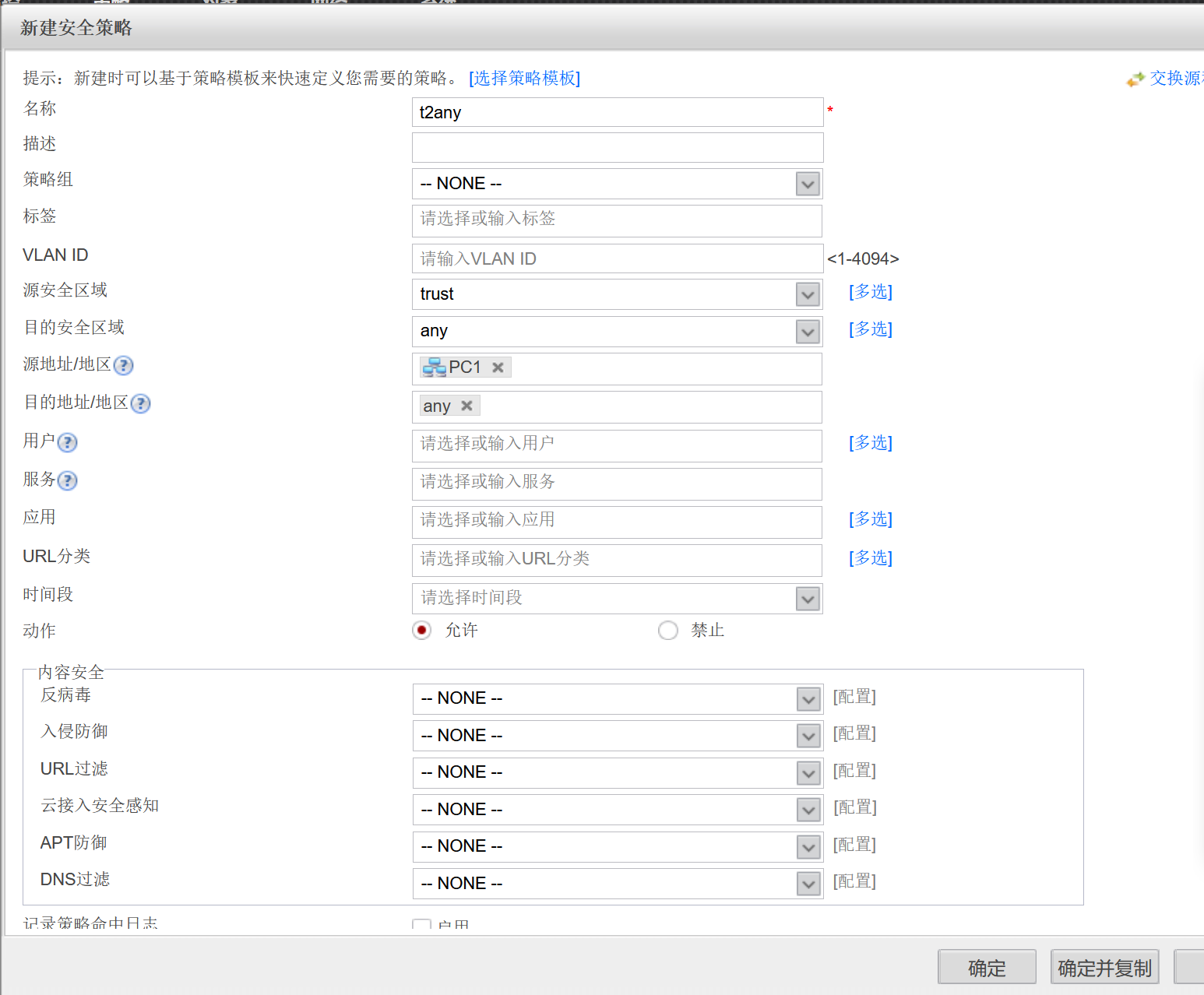

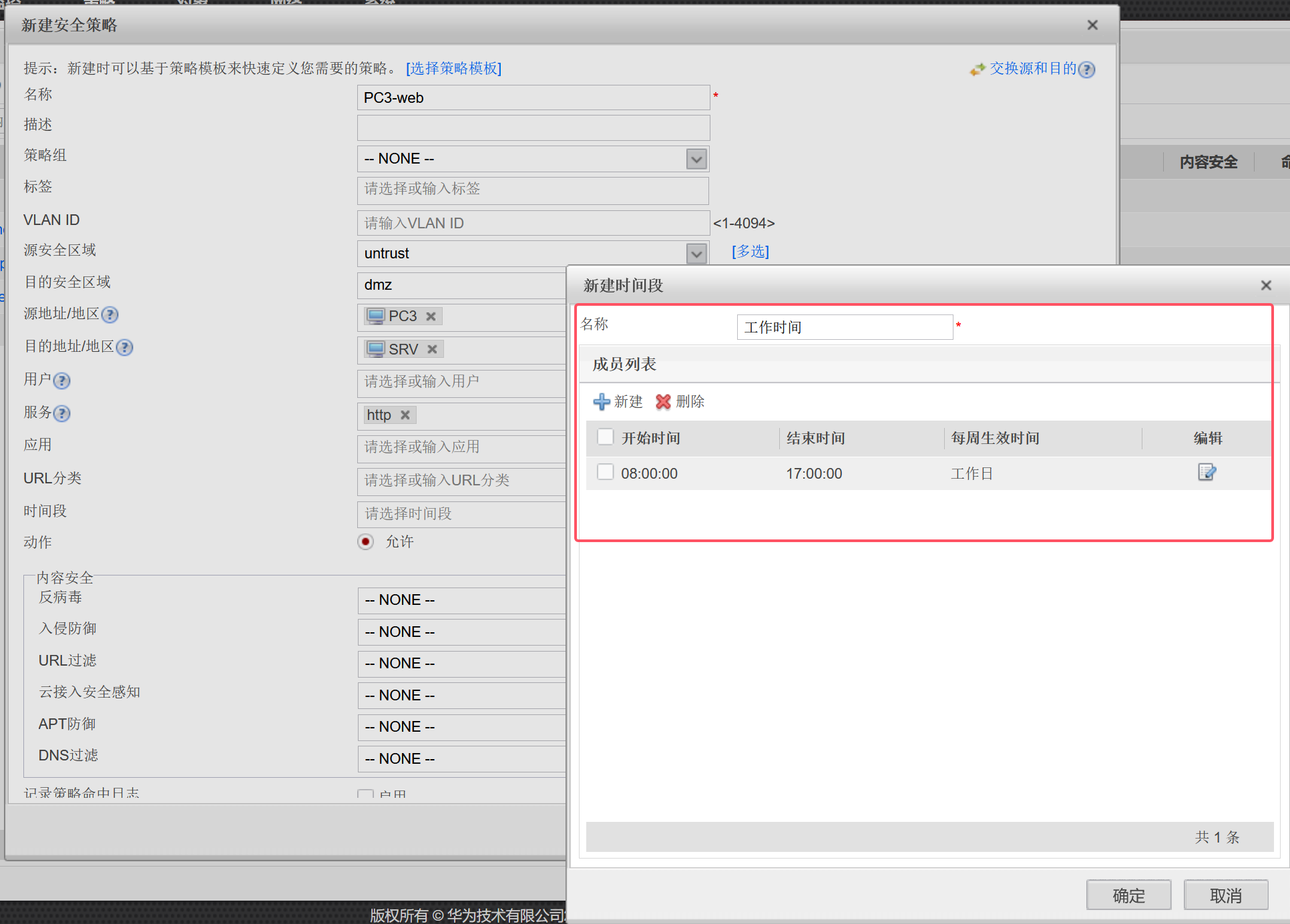

1.允许PC1在任意时间，PC3在工作时间通过HTTP访问SRV的web服务

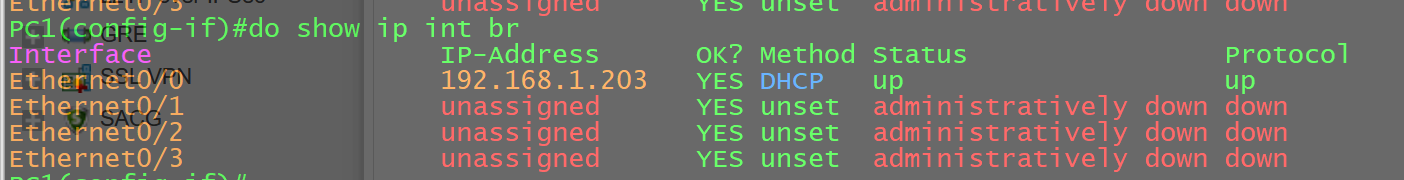

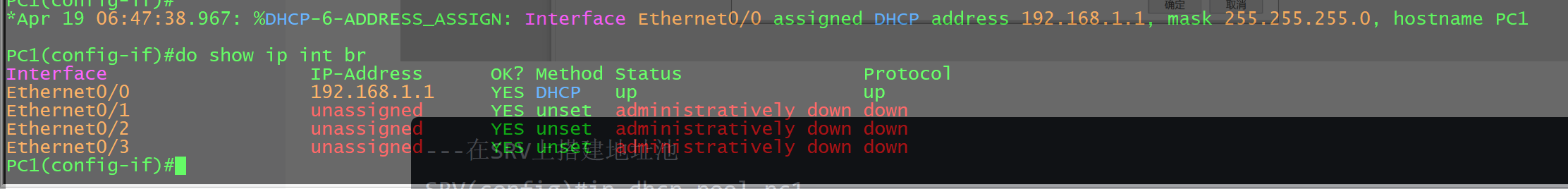

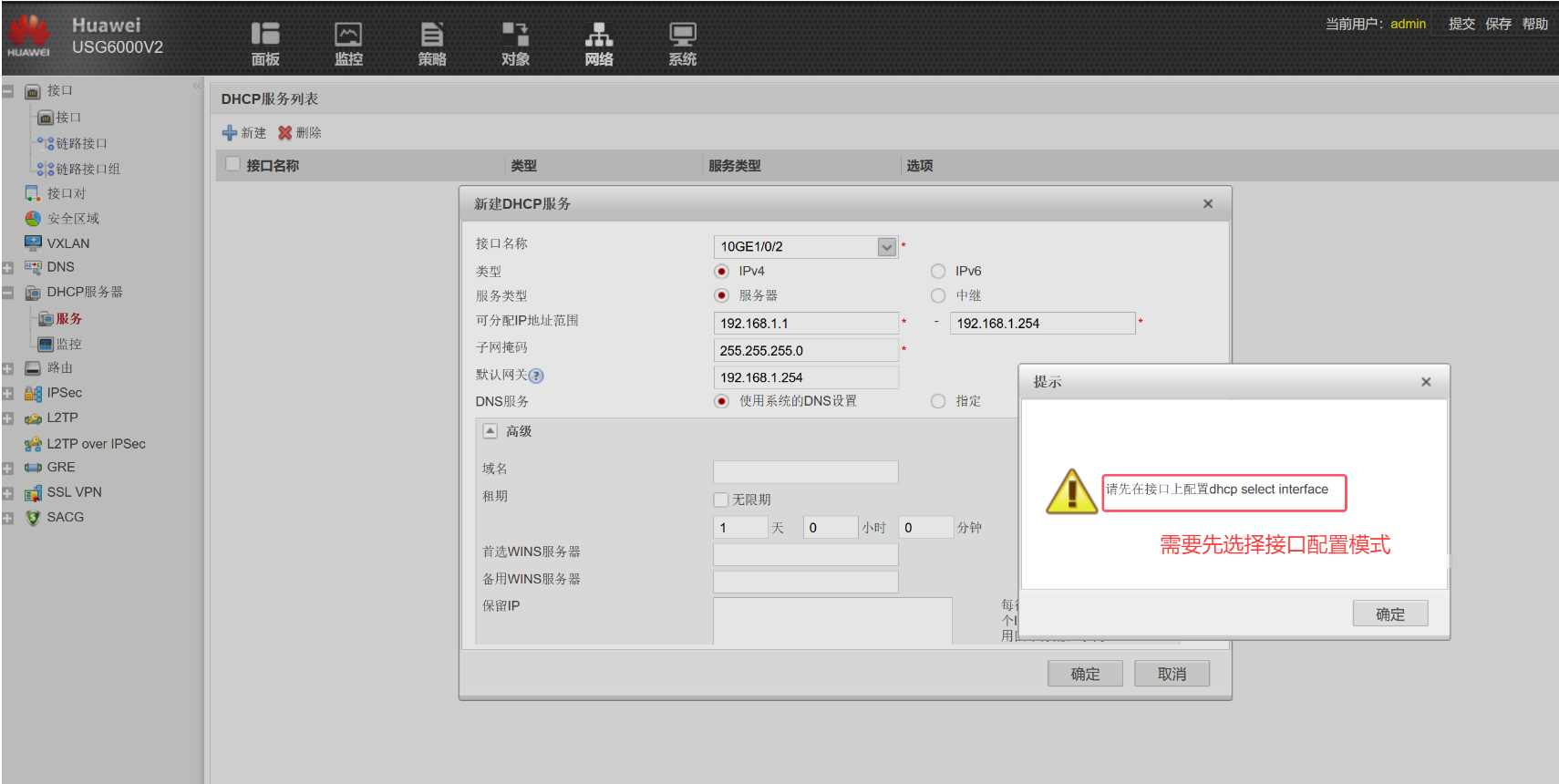

在防火墙上建立DHCP
同网段场景：
[HUSG6000v-GigabitEthernet1/0/2]dhcp select interface ---选择接口配置模式

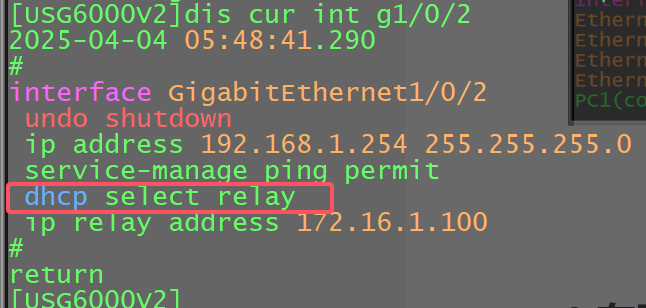

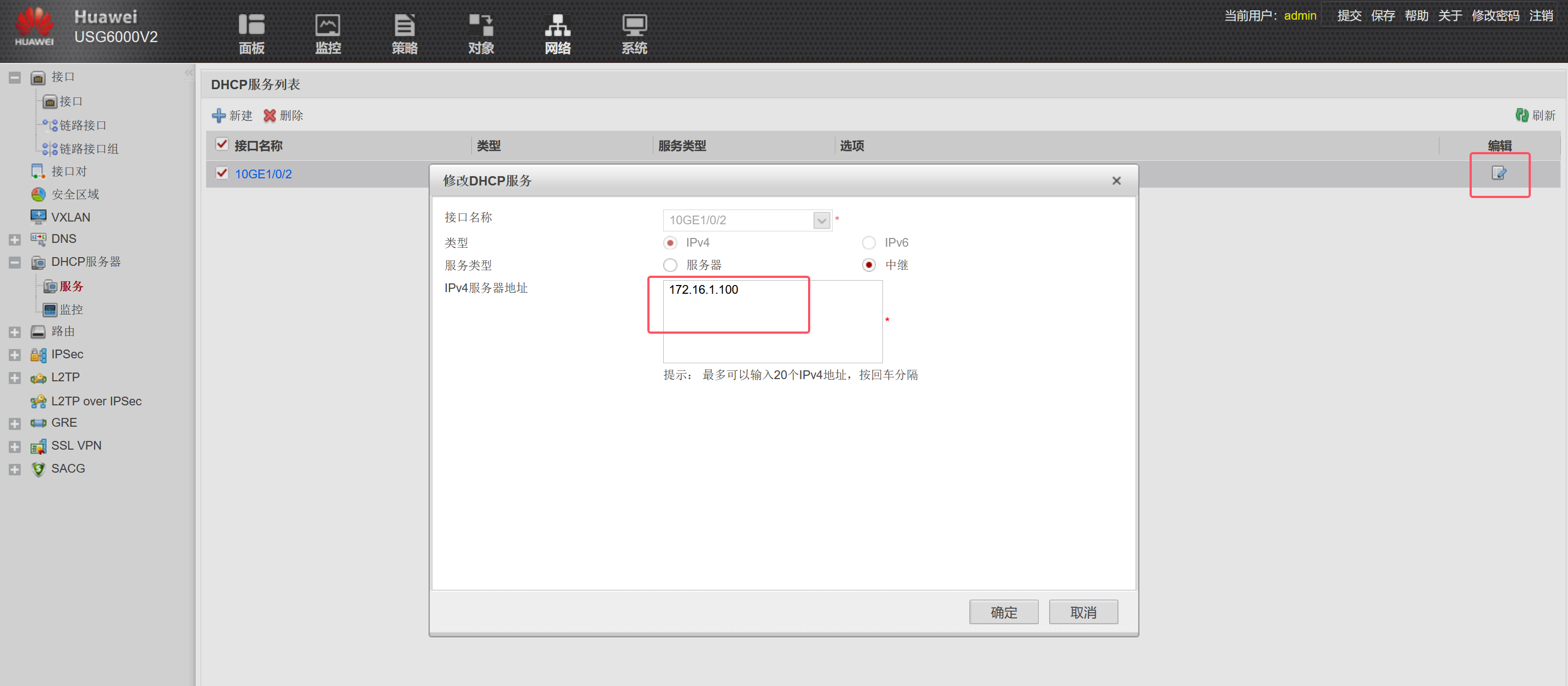

中继场景：
---在SRV上搭建地址池
SRV(config)#ip dhcp pool pc1
SRV(dhcp-config)#network 192.168.1.0 /24
SRV(dhcp-config)#default-router 192.168.1.254
SRV(dhcp-config)#dns 8.8.8.8

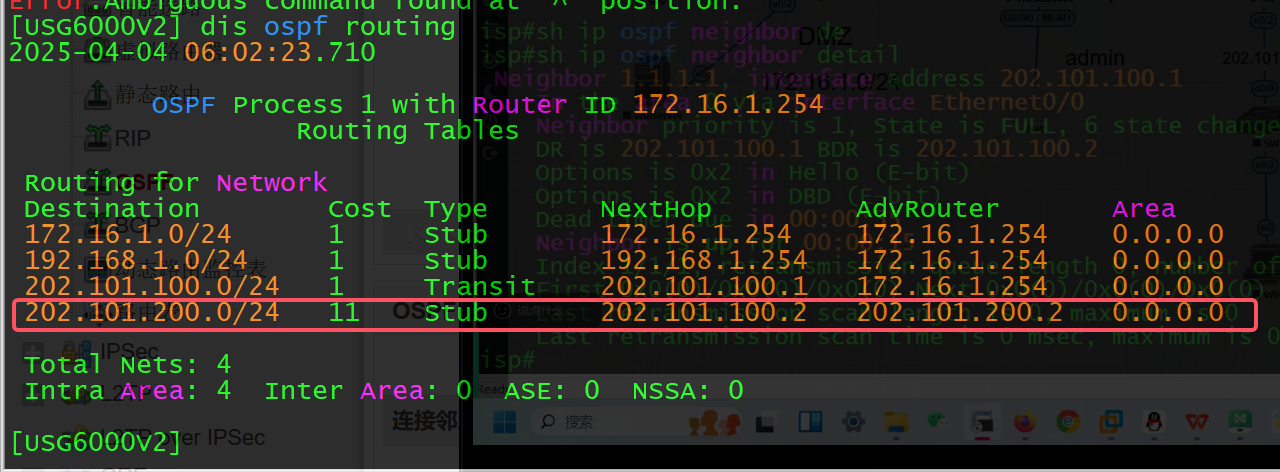

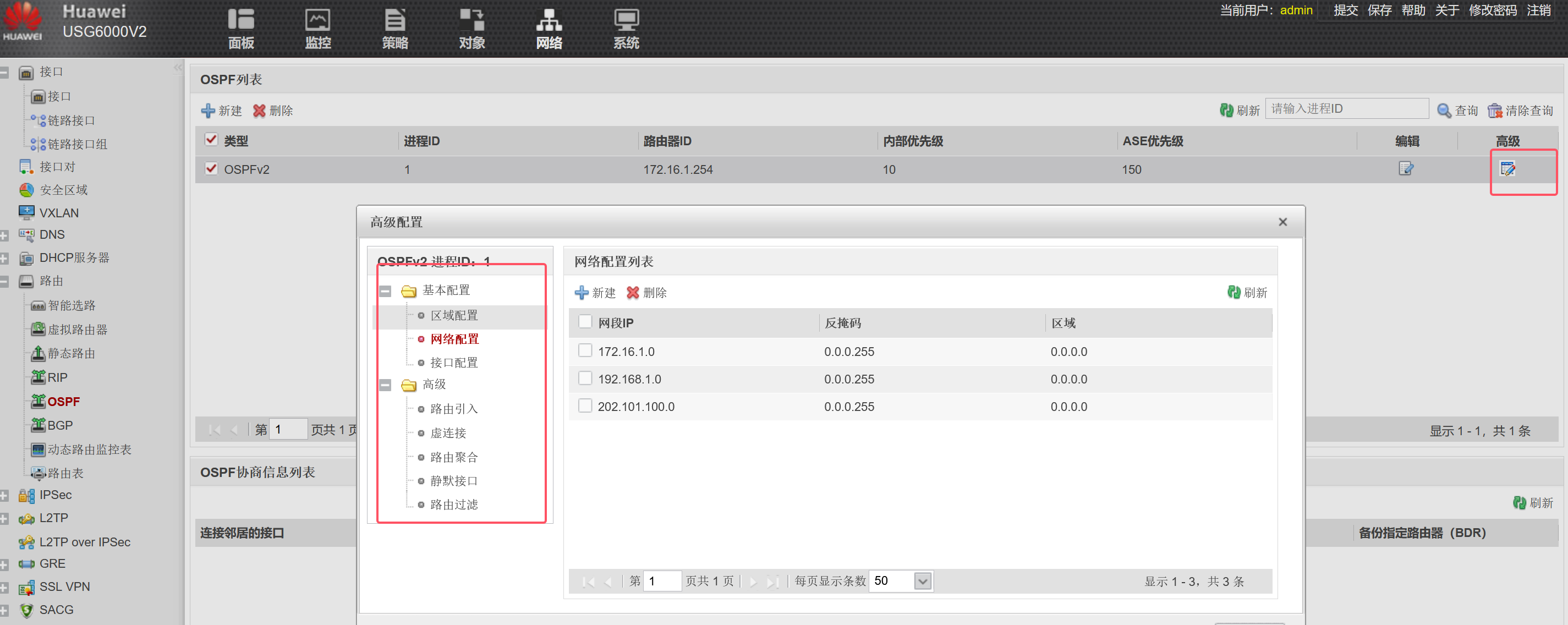

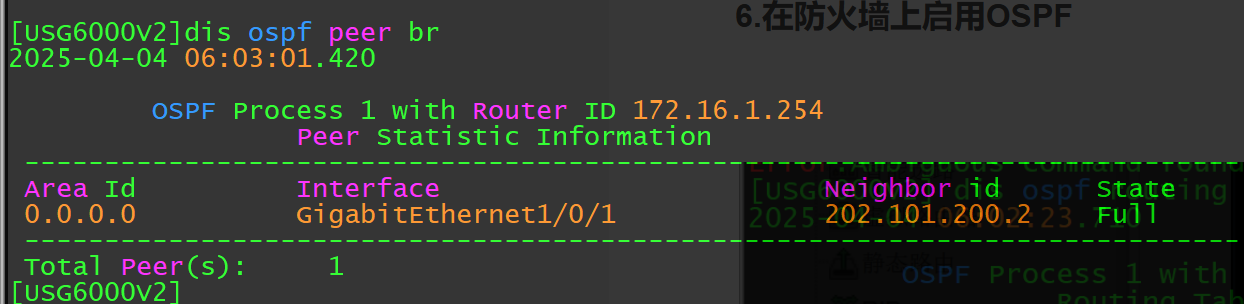

在防火墙上启用OSPF
PS：为什么这里防火墙和ISP间的OSPF邻居建立过程没有被防火墙策略拦截？

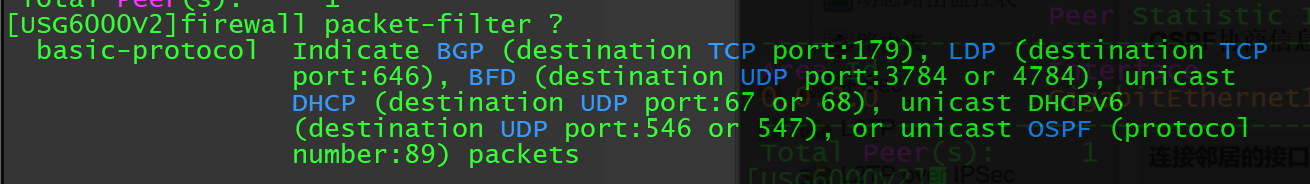

因为华为防火墙firewall packet-filter basic-protocol（包过滤基础协议）是默认关闭的，
如果手动开启的话：[USG6000V2]firewall packet-filter basic-protocol enable

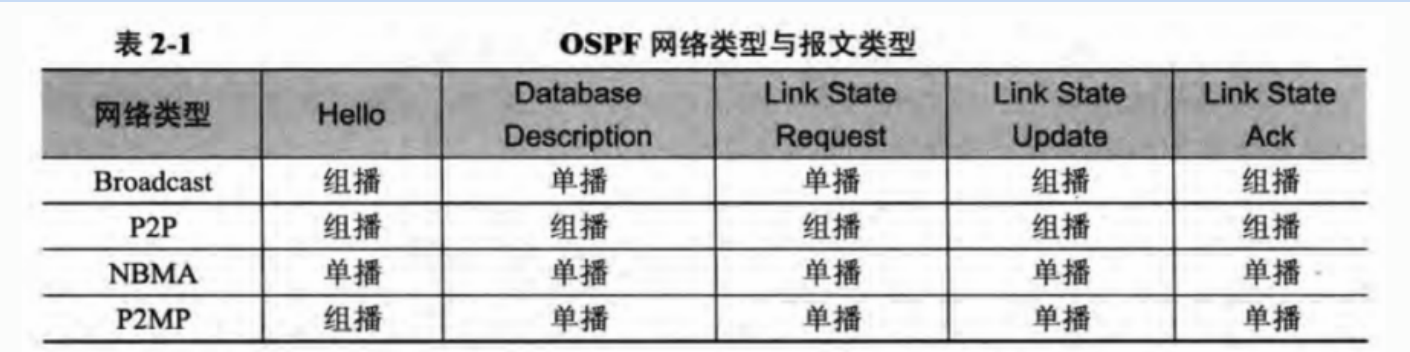

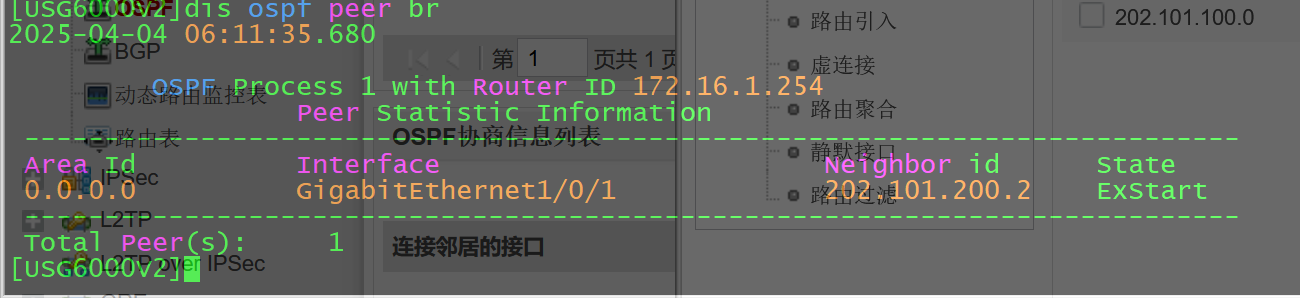

因为一般情况下，单播受安全策略控制，组播报文不受控制，当开启包过滤基础协议后，由于DD报文在广播网络类型中是单播传递，因此被防火墙过滤，导致双方没有成功交互DD报文，所以ospf的邻居关系卡在exstart状态

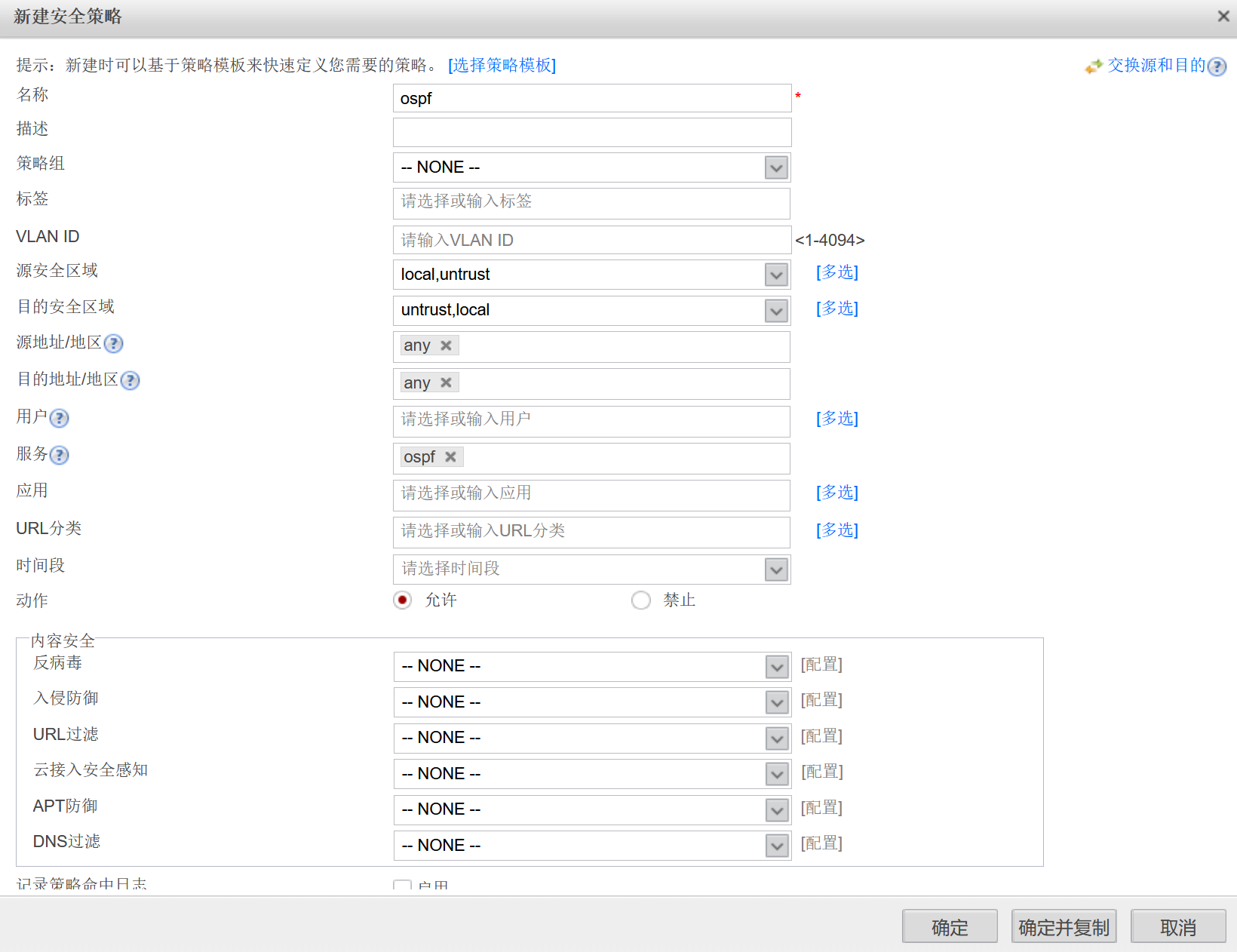

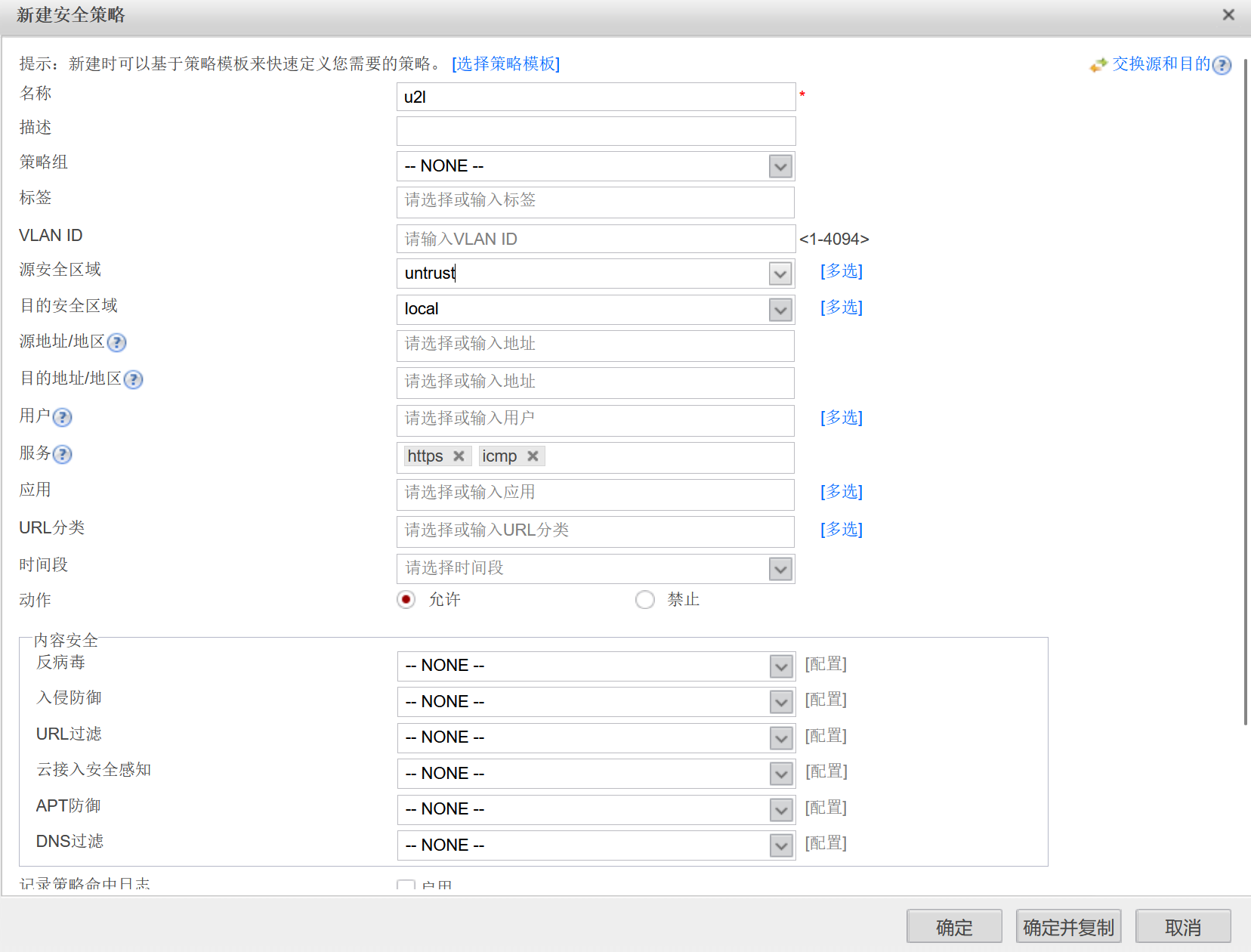

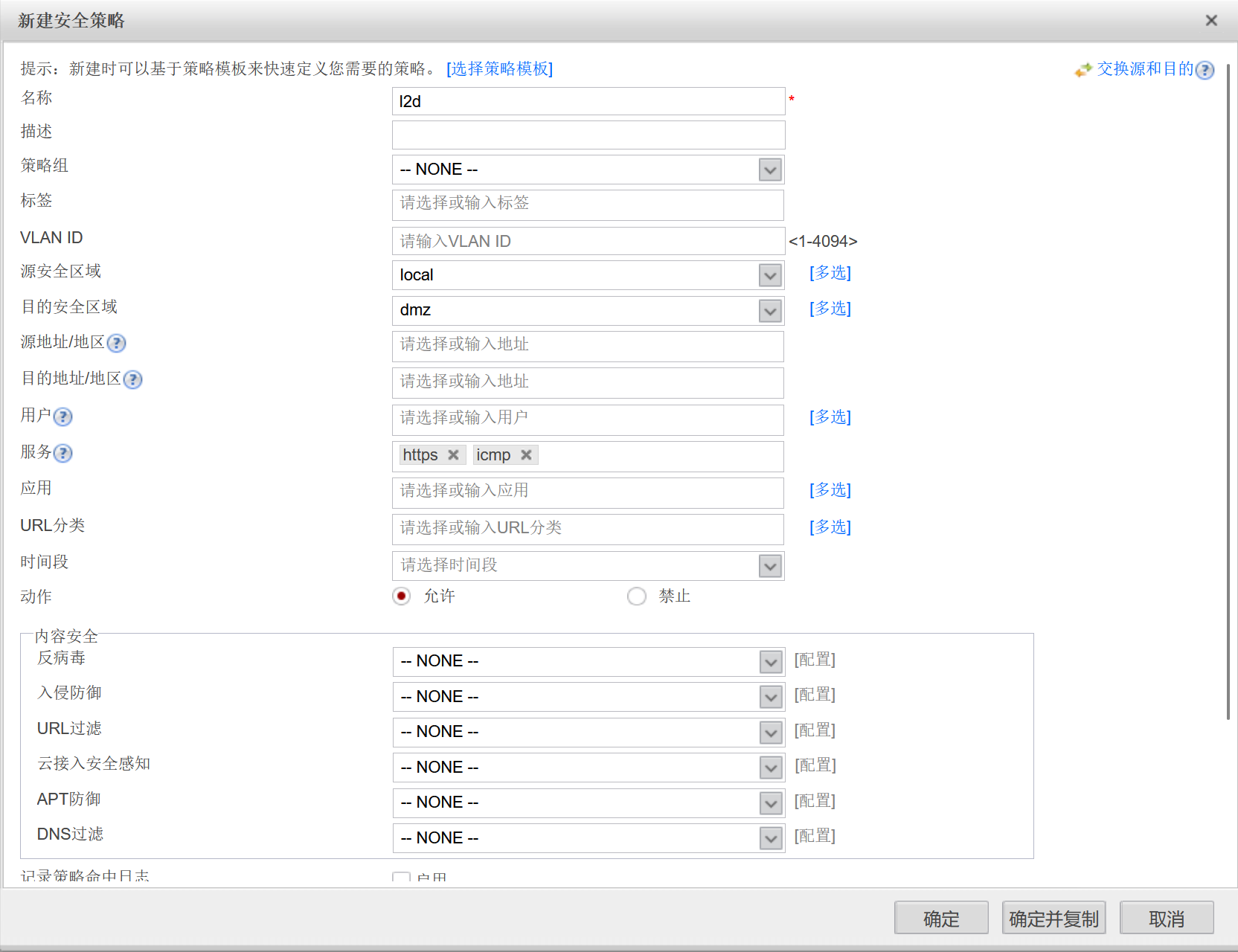

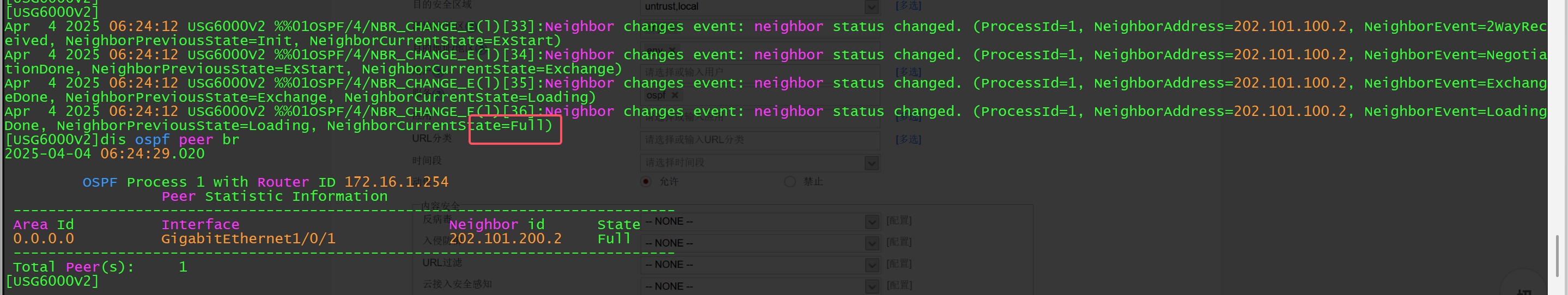

解决办法：放行local和对应的区域的ospf报文

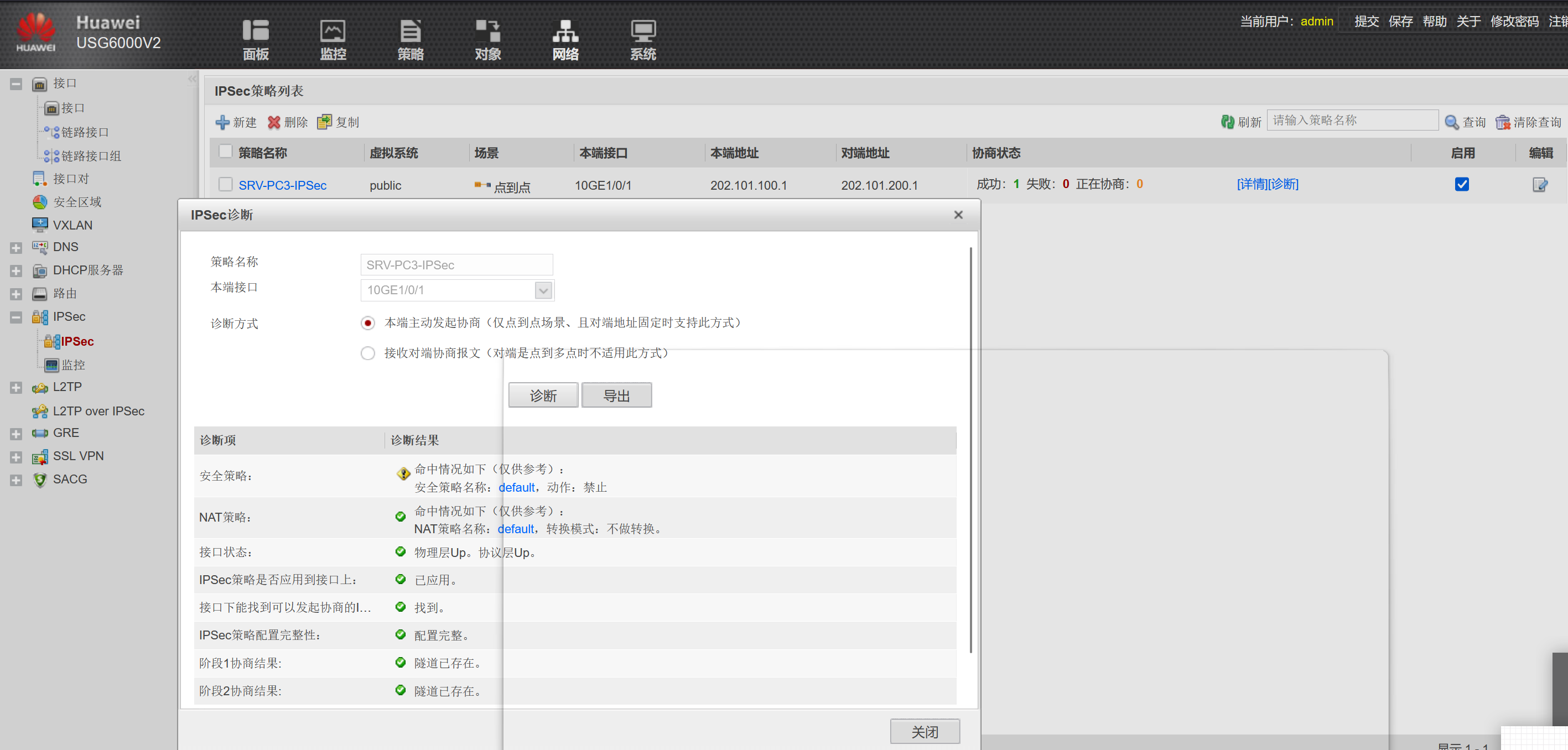

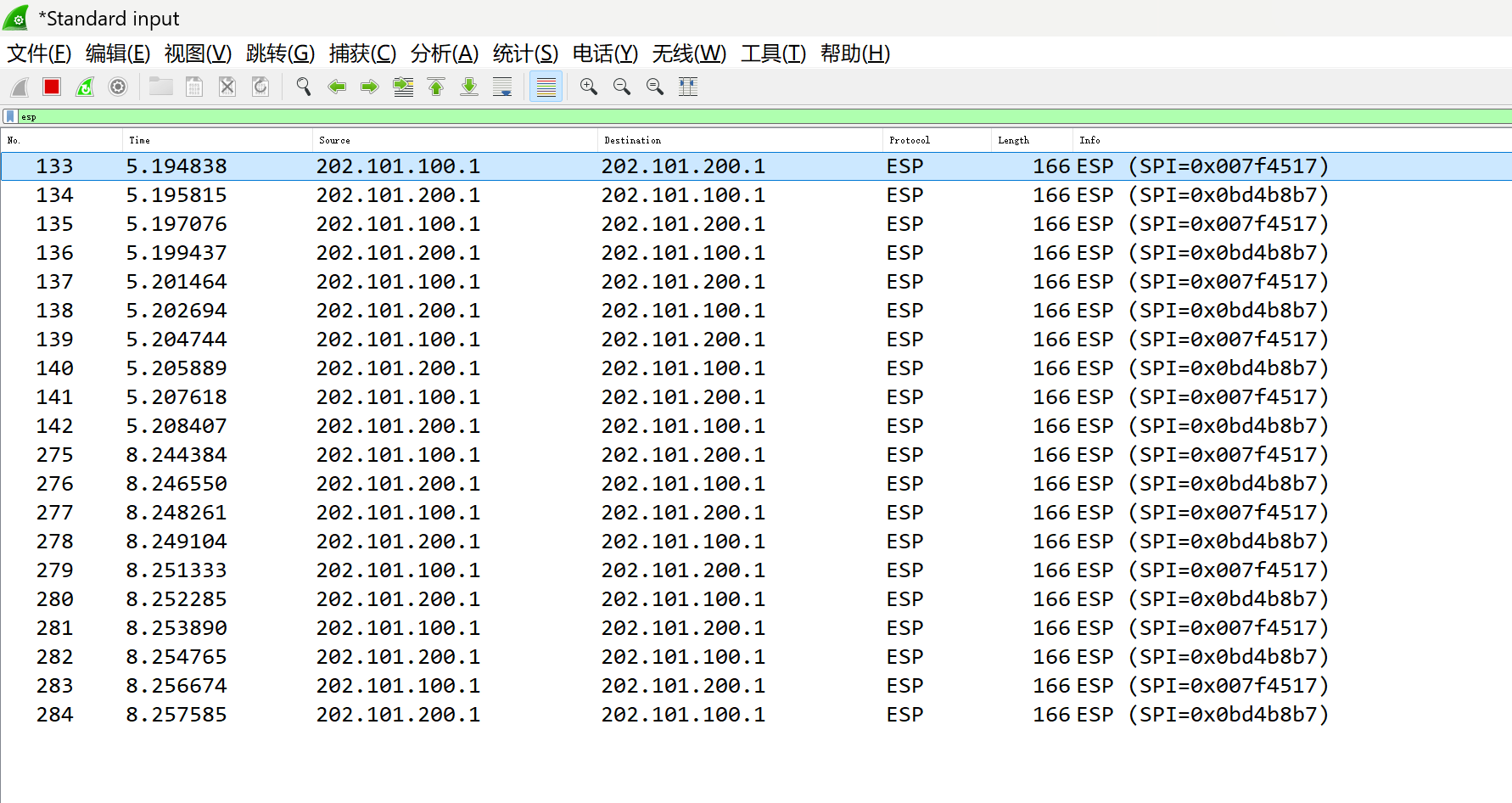

在防火墙上搭建IPSec VPN，并实现IPSec NAT穿越

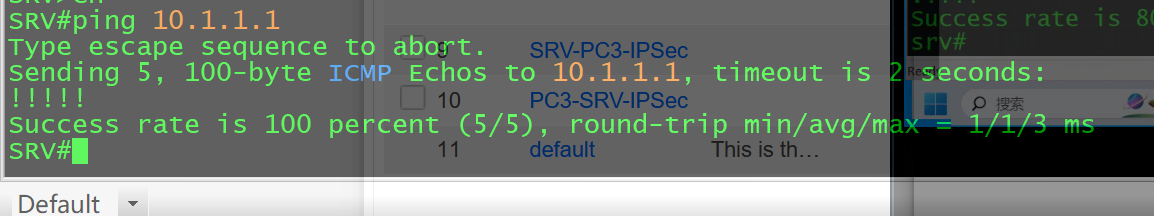

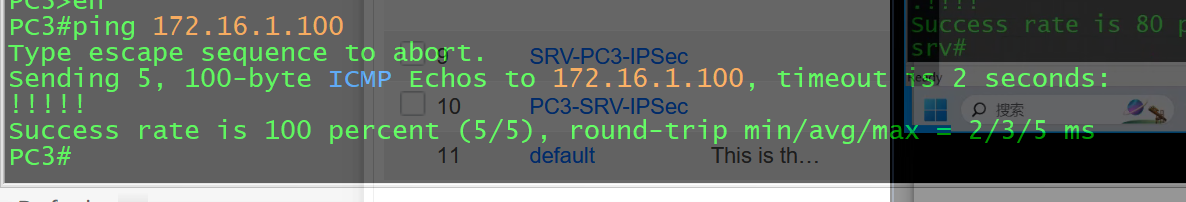

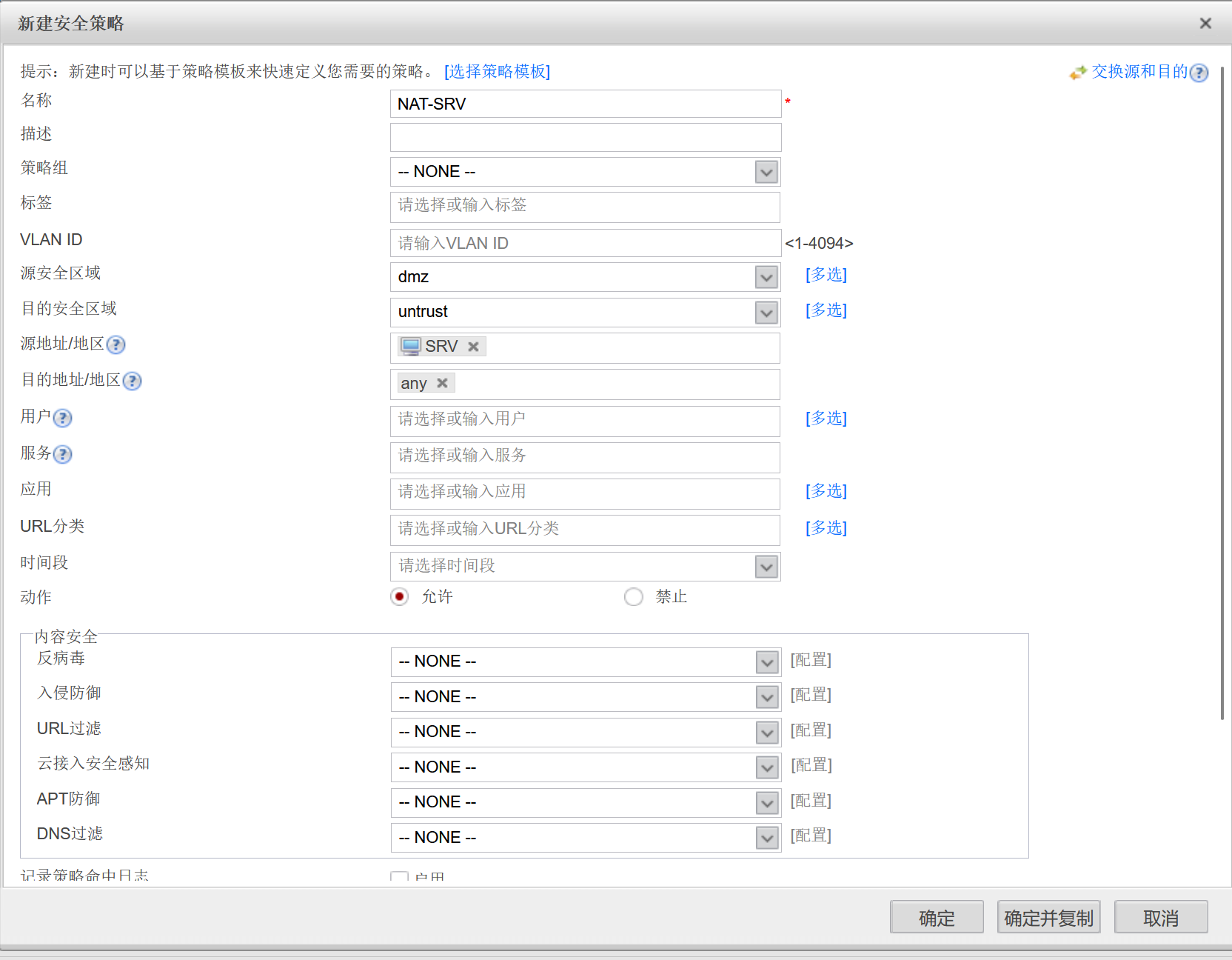

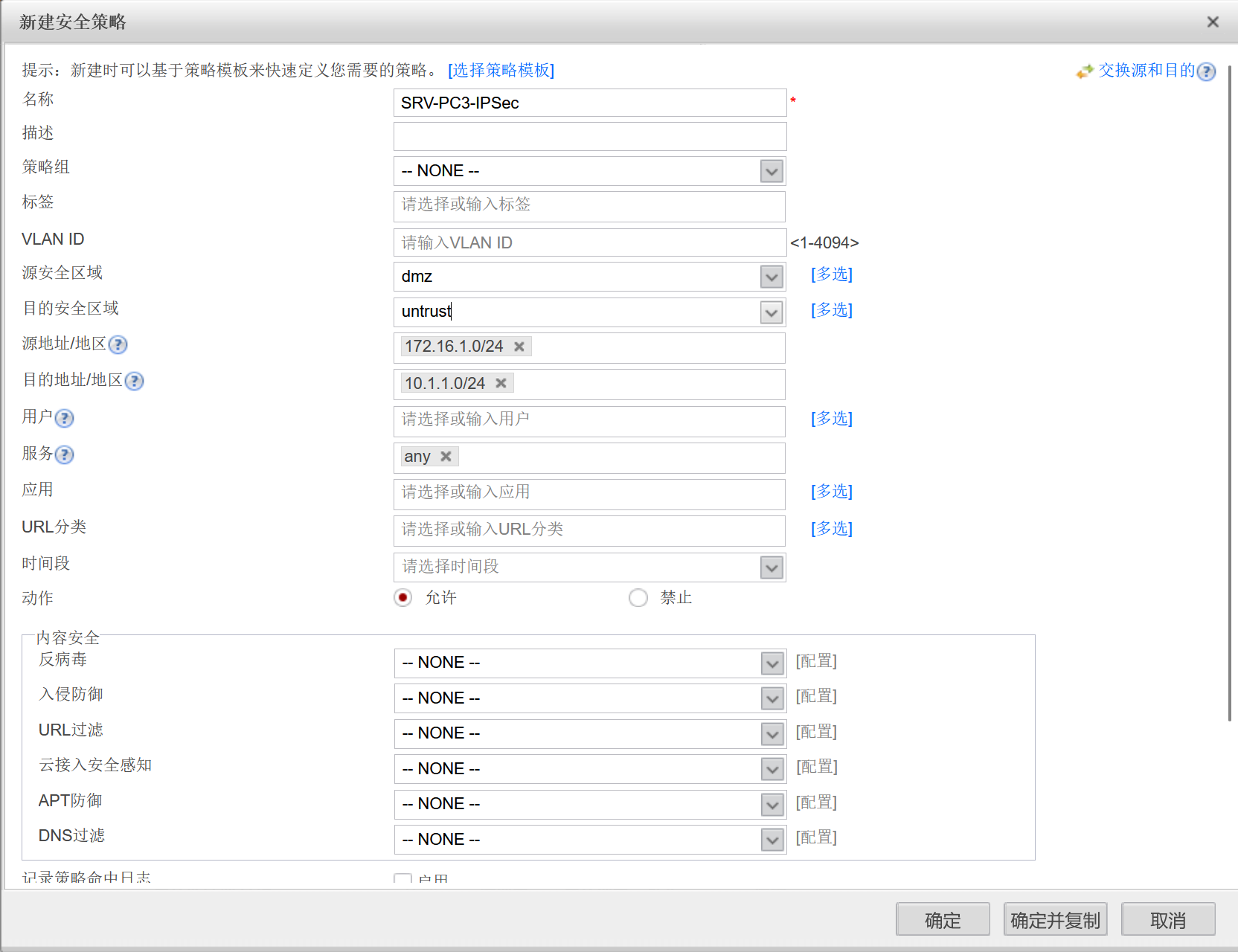

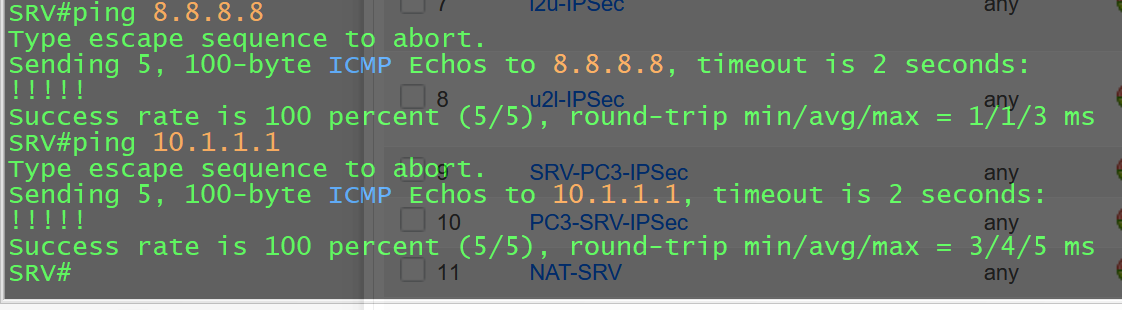

需求：在防火墙和R1间搭建IPSec VPN，让SRV可以访问到PC3，同时确保SRV可以正常上网。
①搭建IPSec VPN
---在R1上配置IPSec VPN
R1(config)#crypto isakmp policy 1
R1(config-isakmp)#authentication pre-share
R1(config)#crypto isakmp key 123 address 202.101.100.0 255.255.255.0
R1(config)#crypto ipsec transform-set myset esp-3des esp-md5-hmac
R1(cfg-crypto-trans)#mode tunnel
R1(config)#access-list 100 permit ip 10.1.1.0 0.0.0.255 172.16.1.100 0.0.0.255
R1(config)#crypto map mymap 1 ipsec-isakmp
R1(config-crypto-map)#set peer 202.101.100.1
R1(config-crypto-map)#set transform-set myset
R1(config-crypto-map)#match add 100
R1(config-crypto-map)#int e0/0
R1(config-if)#crypto map mymap

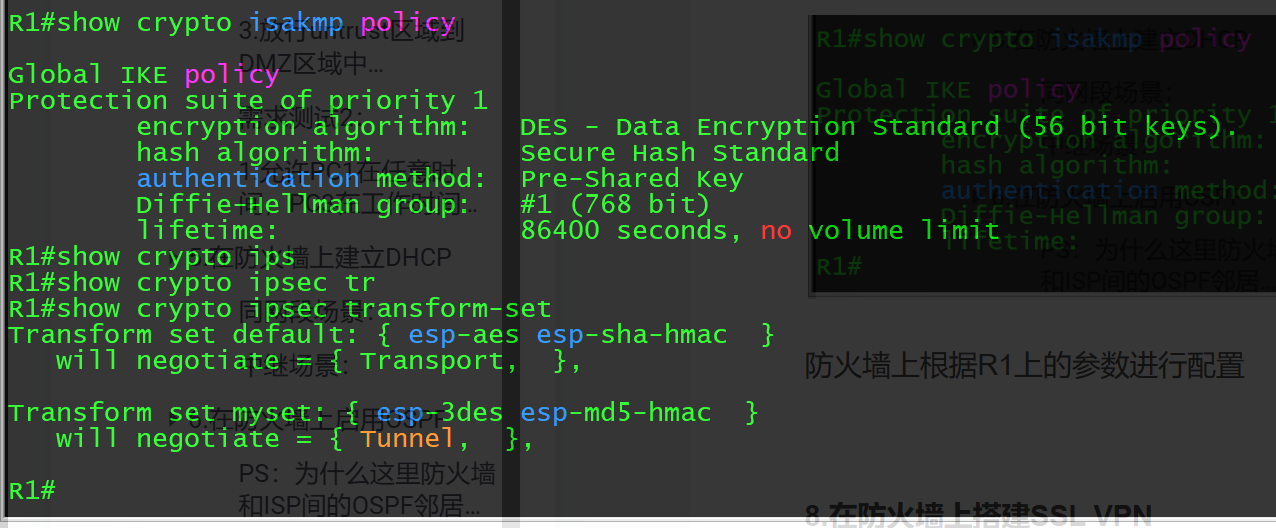

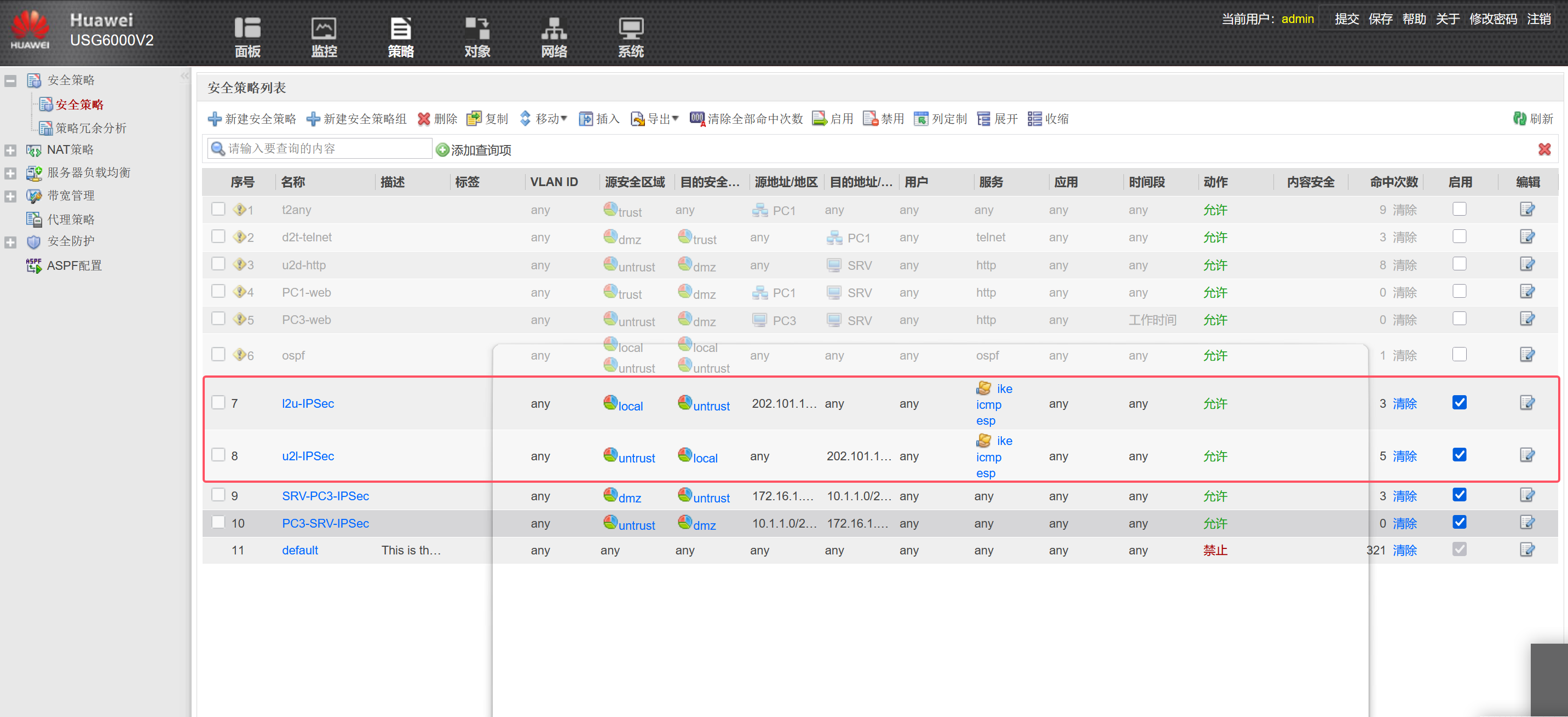

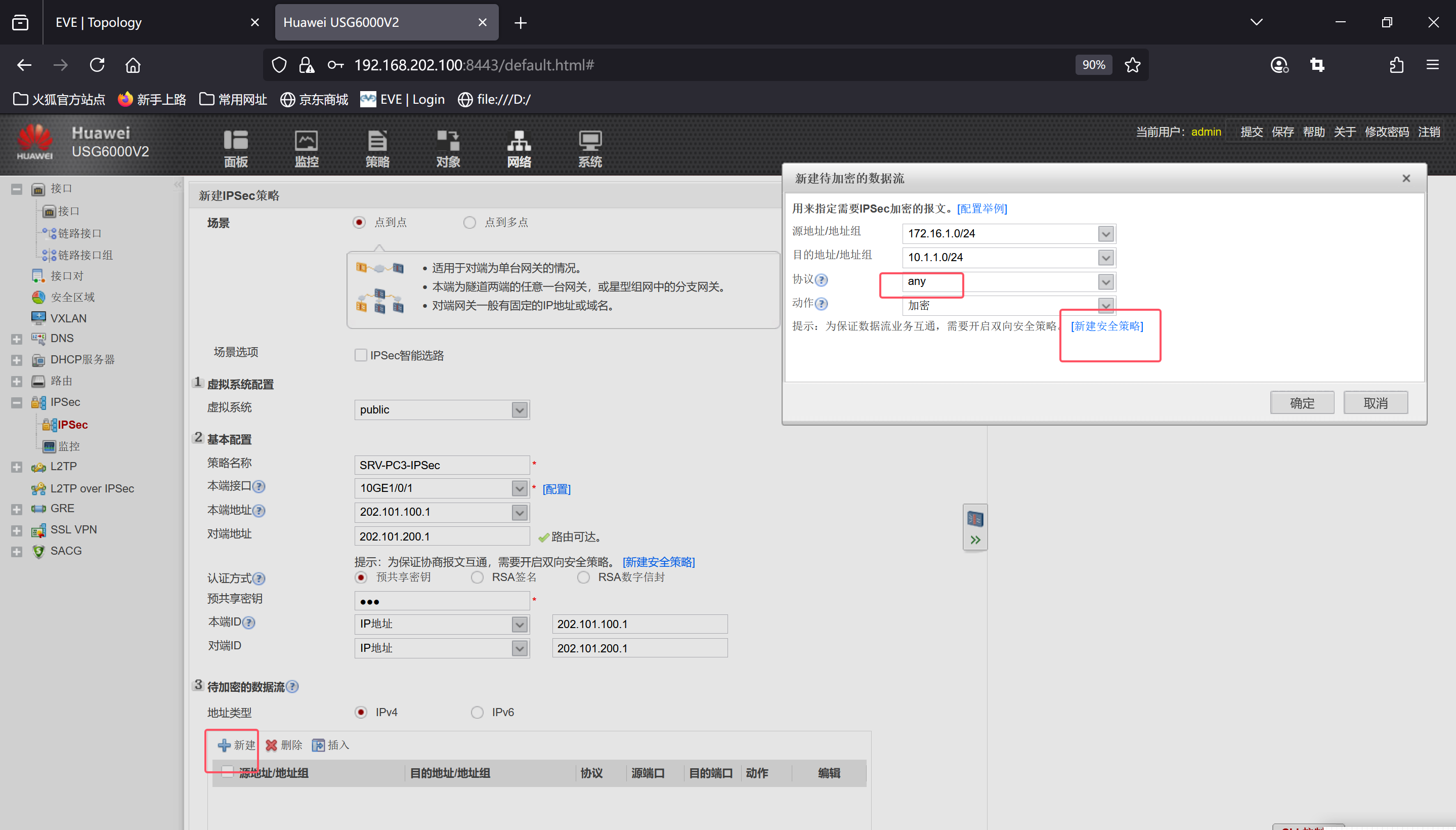

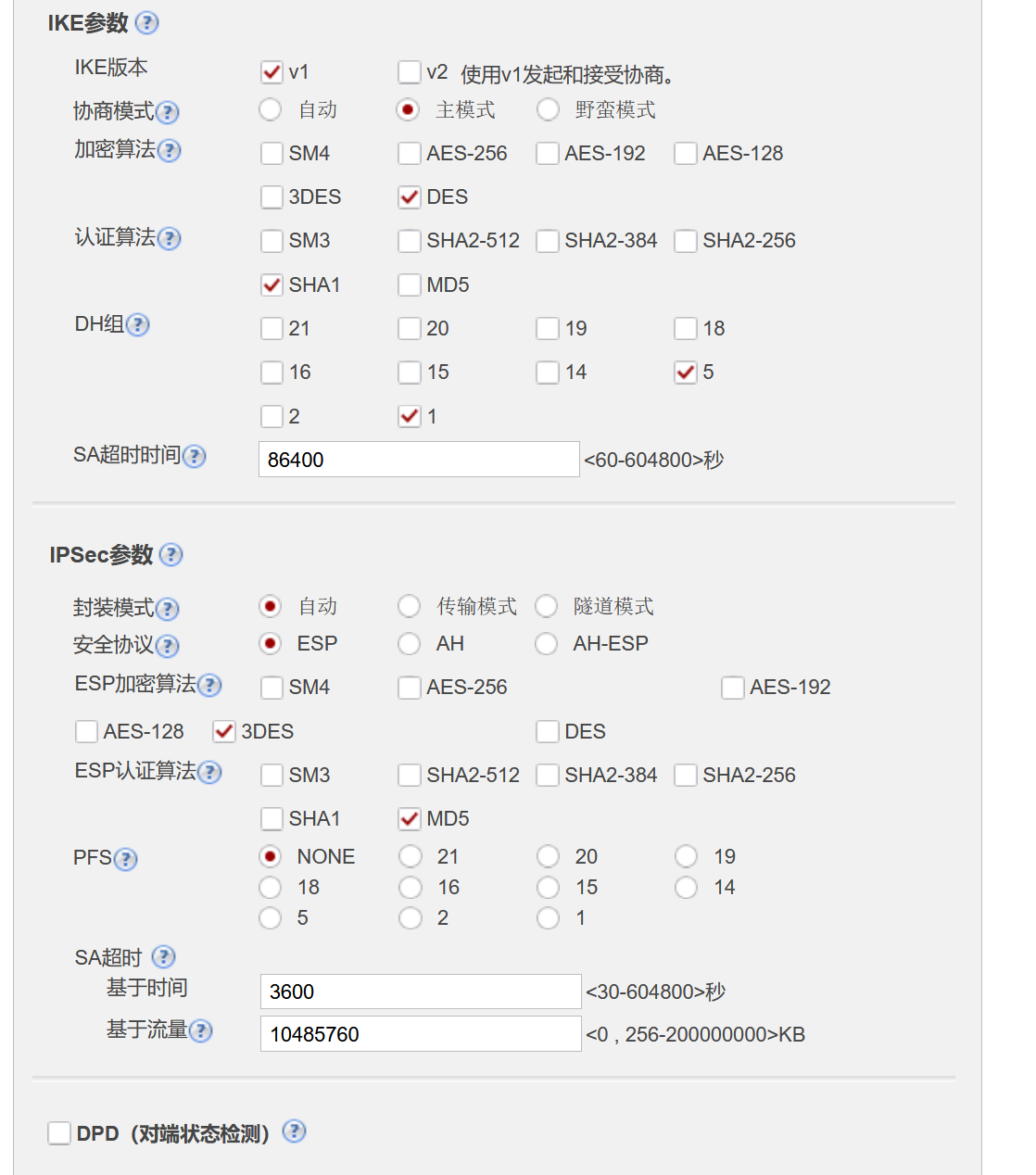

防火墙上根据R1上的参数进行配置

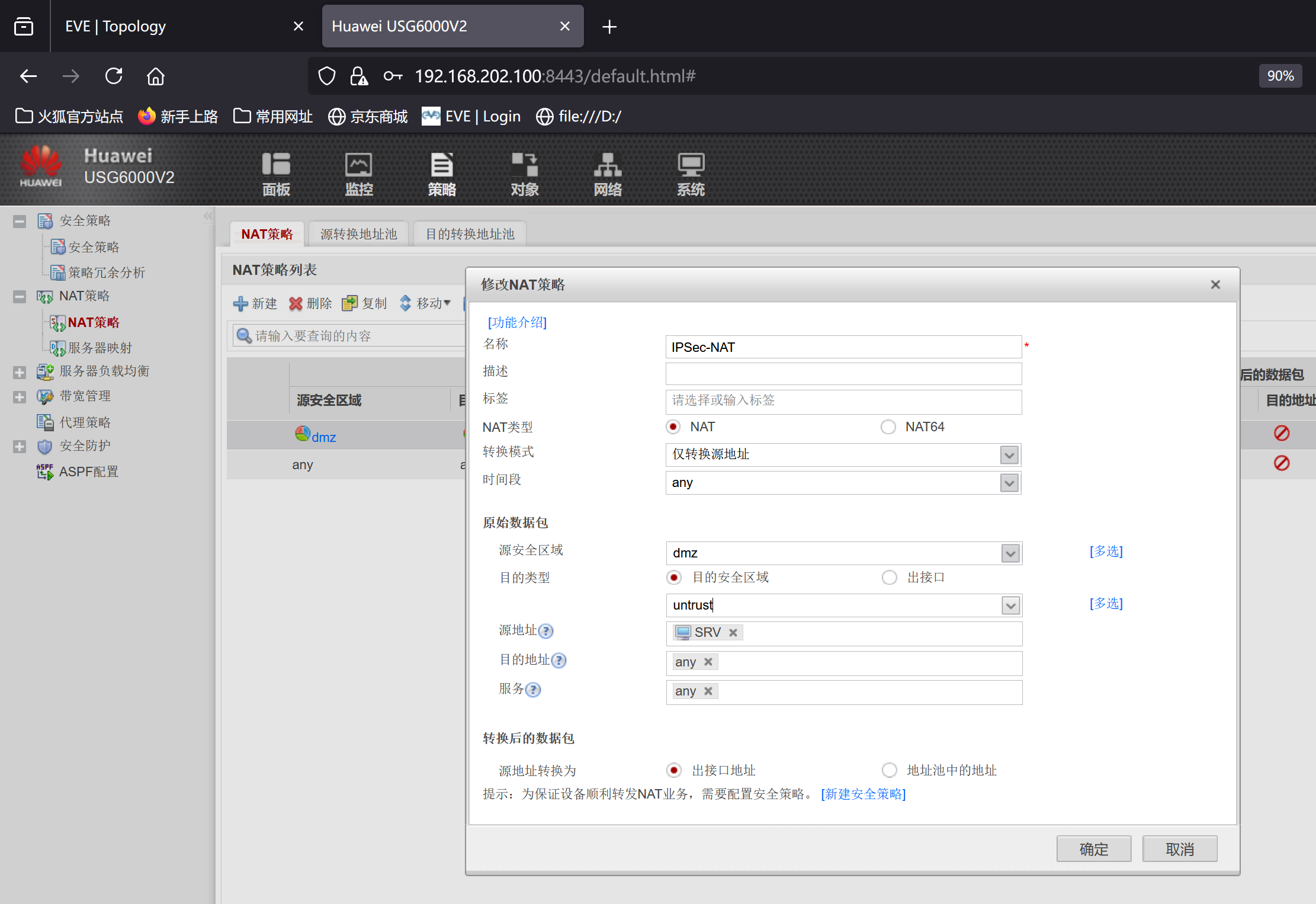

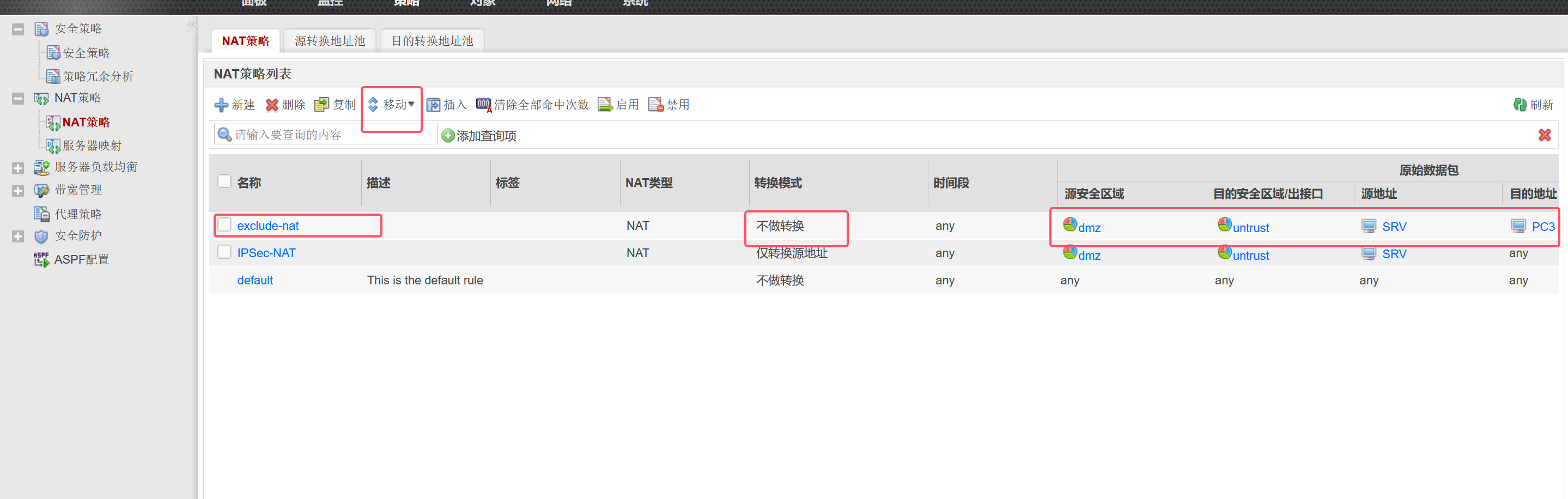

②实现IPSec NAT穿越

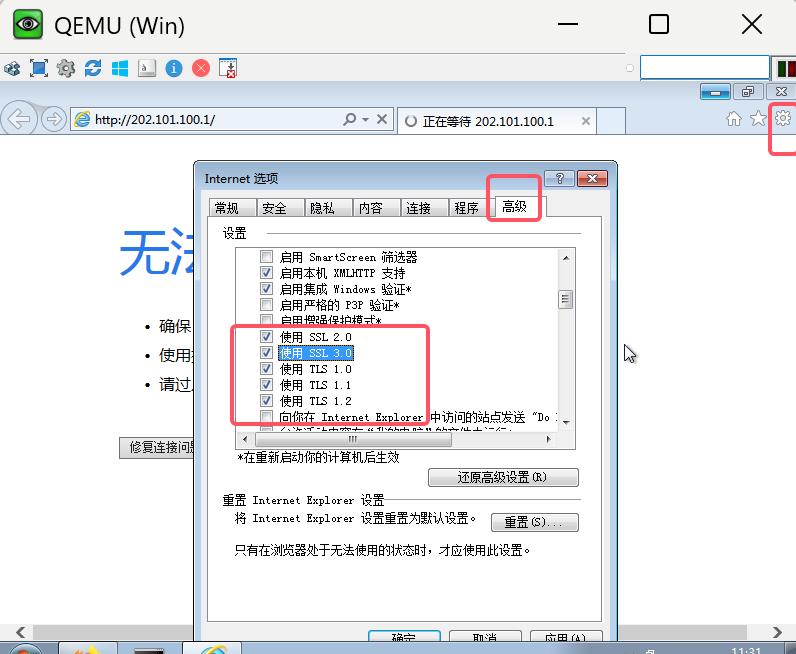

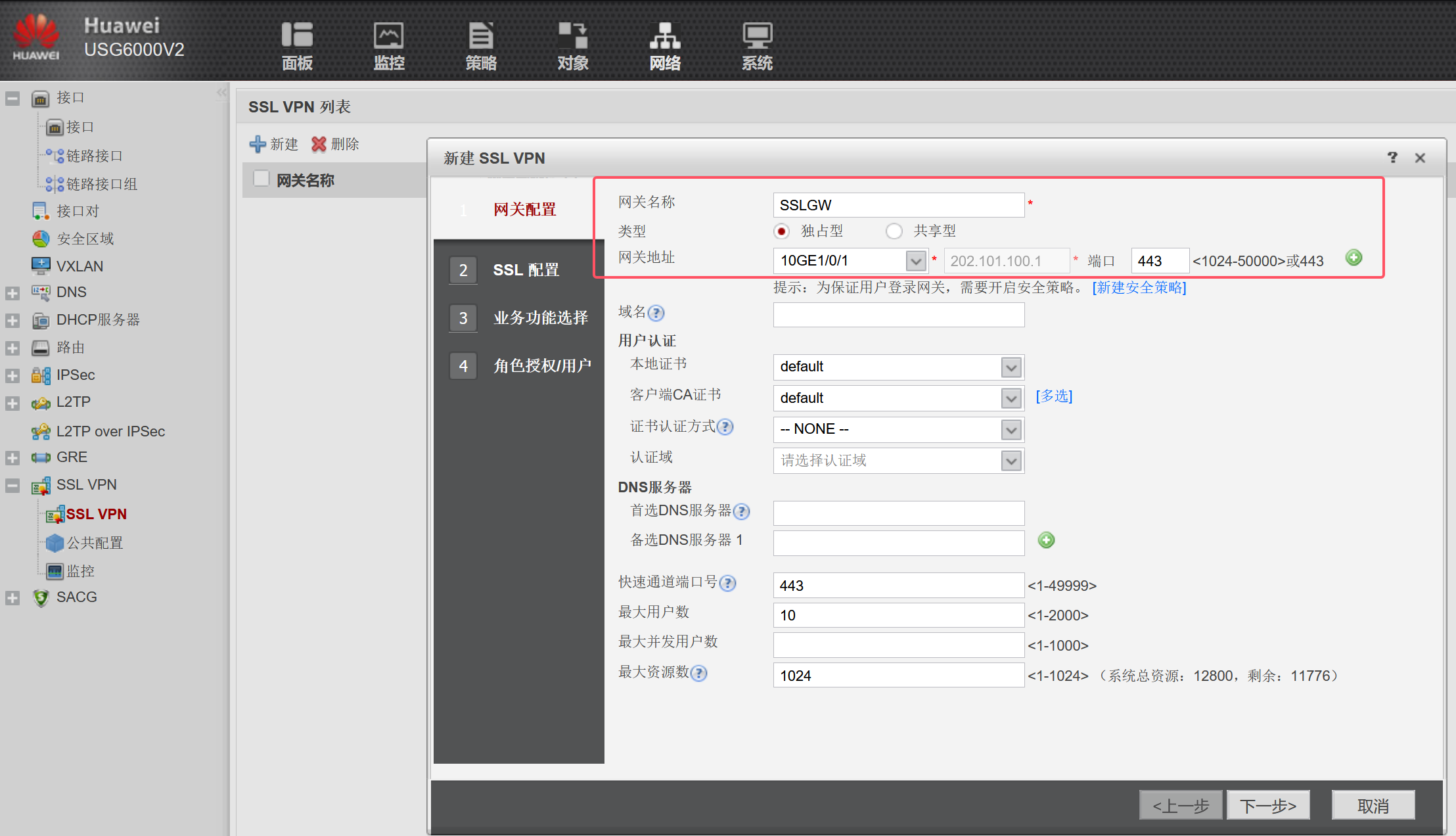

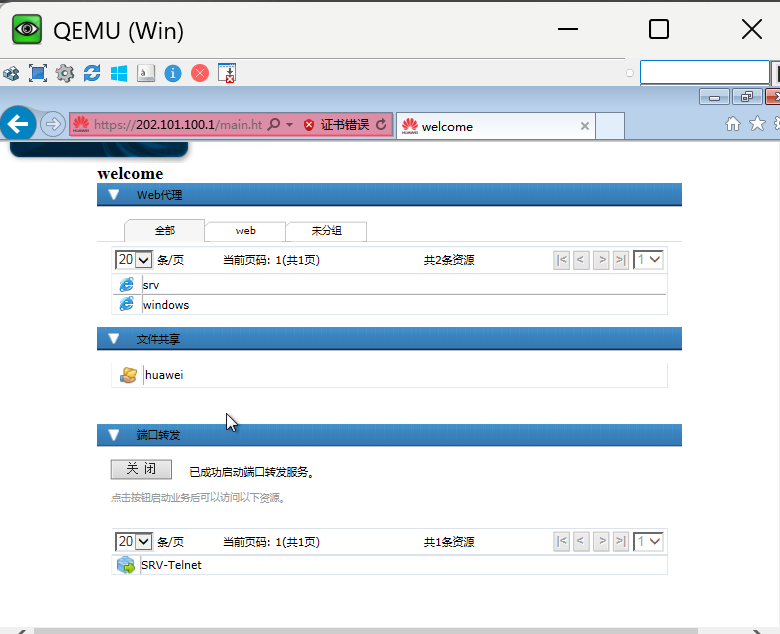

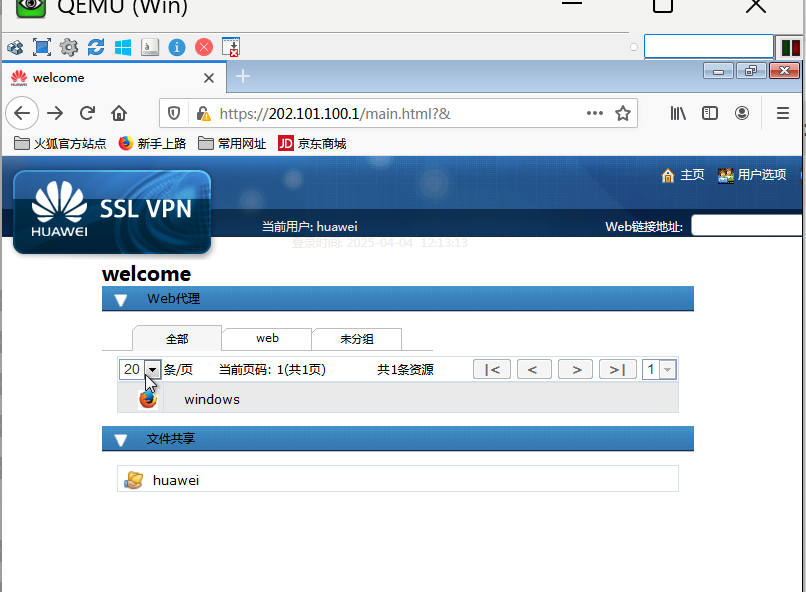

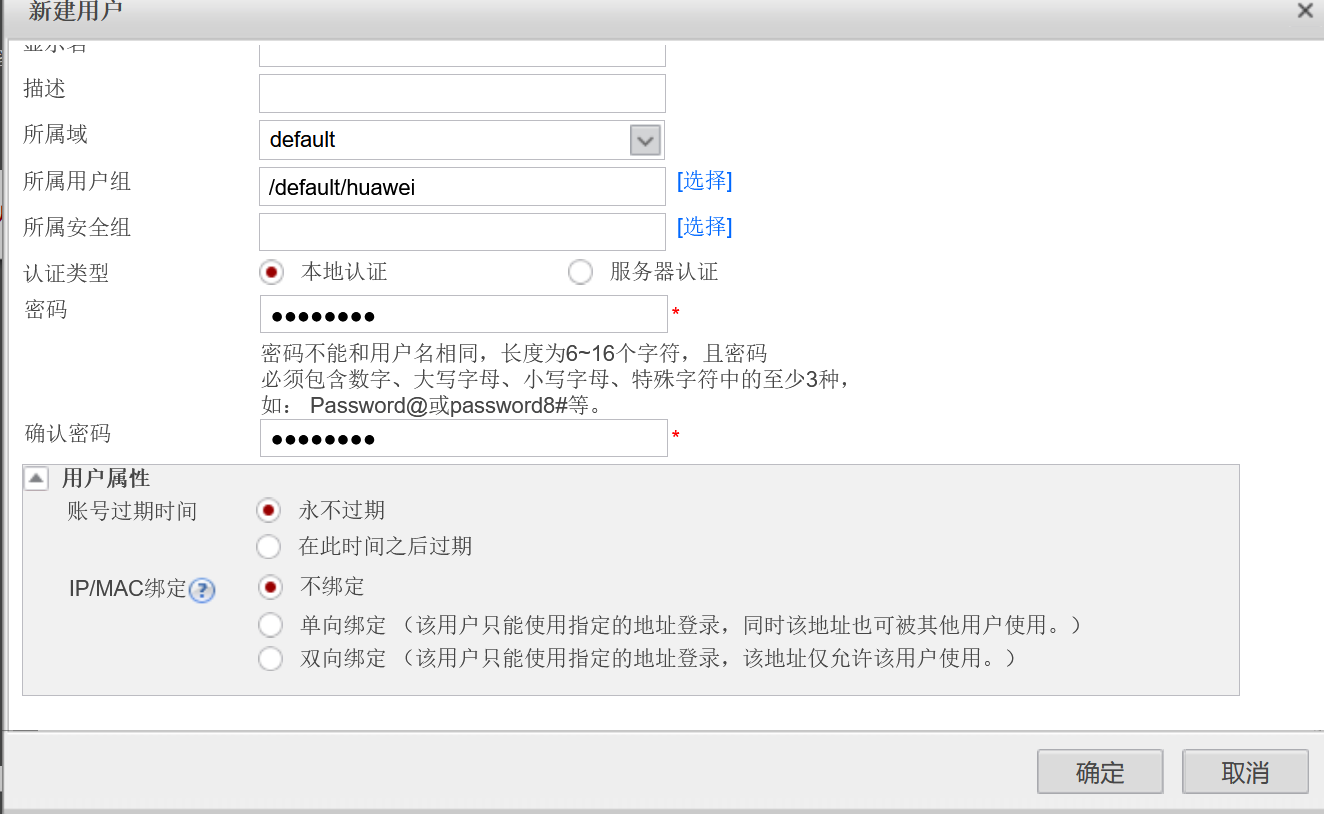

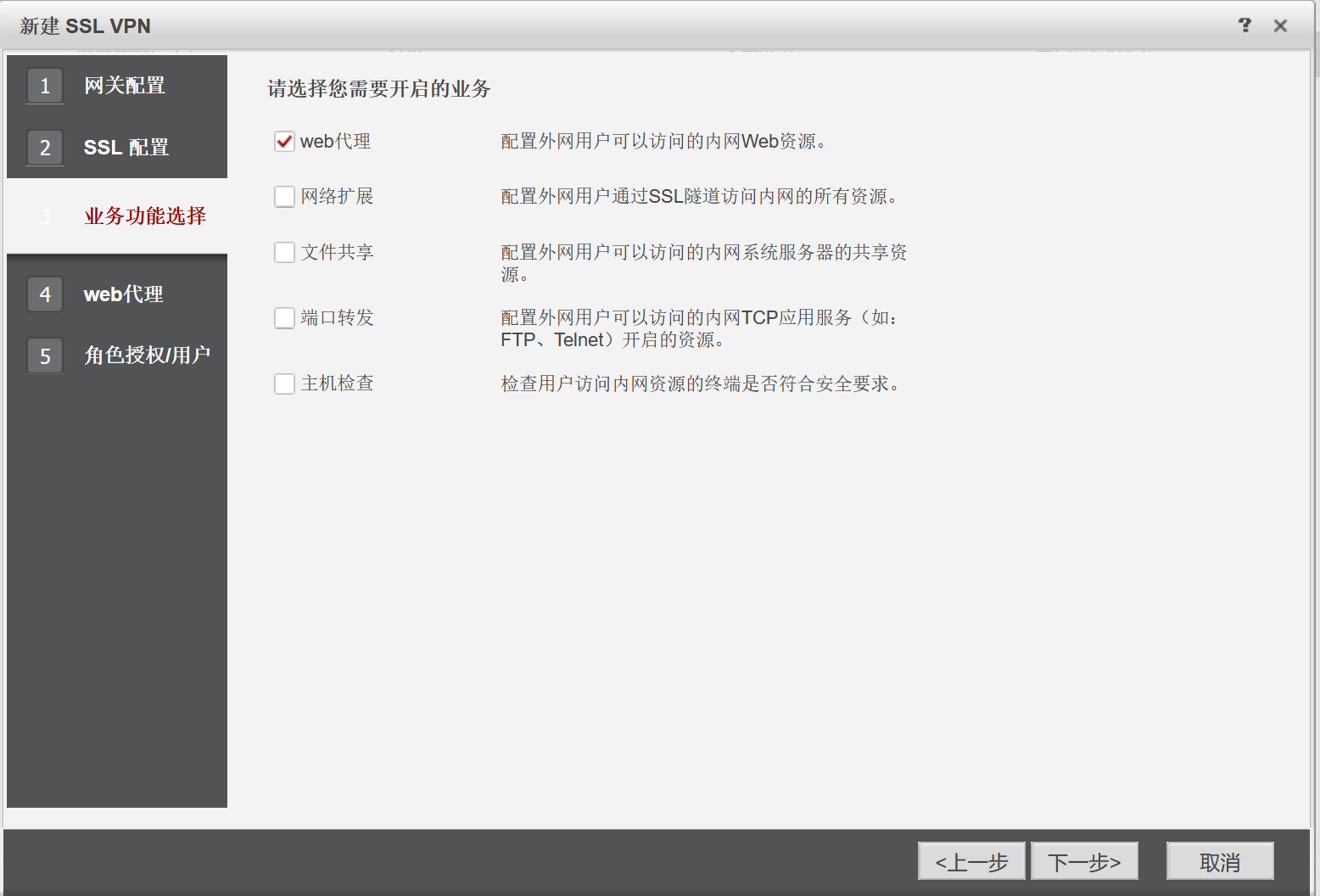

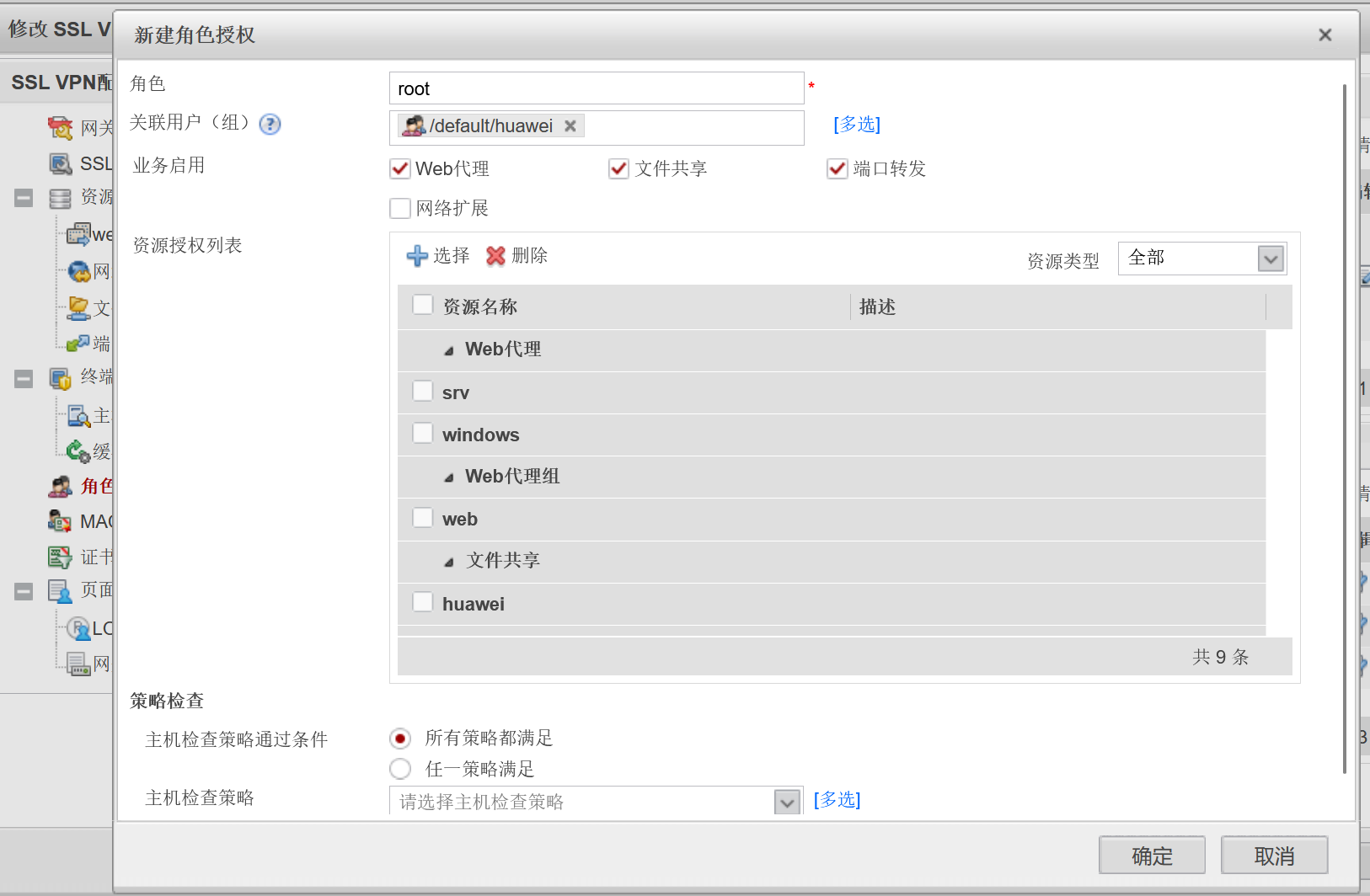

在防火墙上搭建SSL VPN

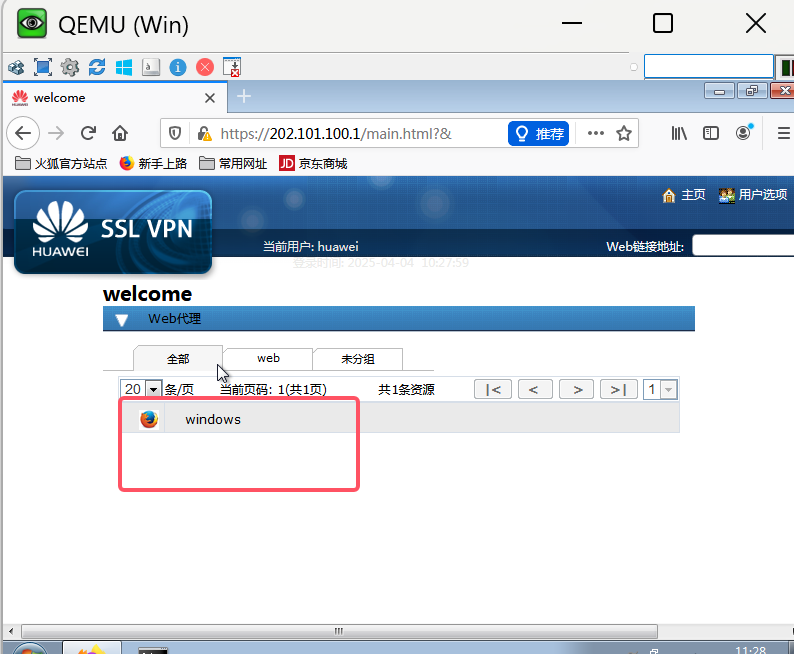

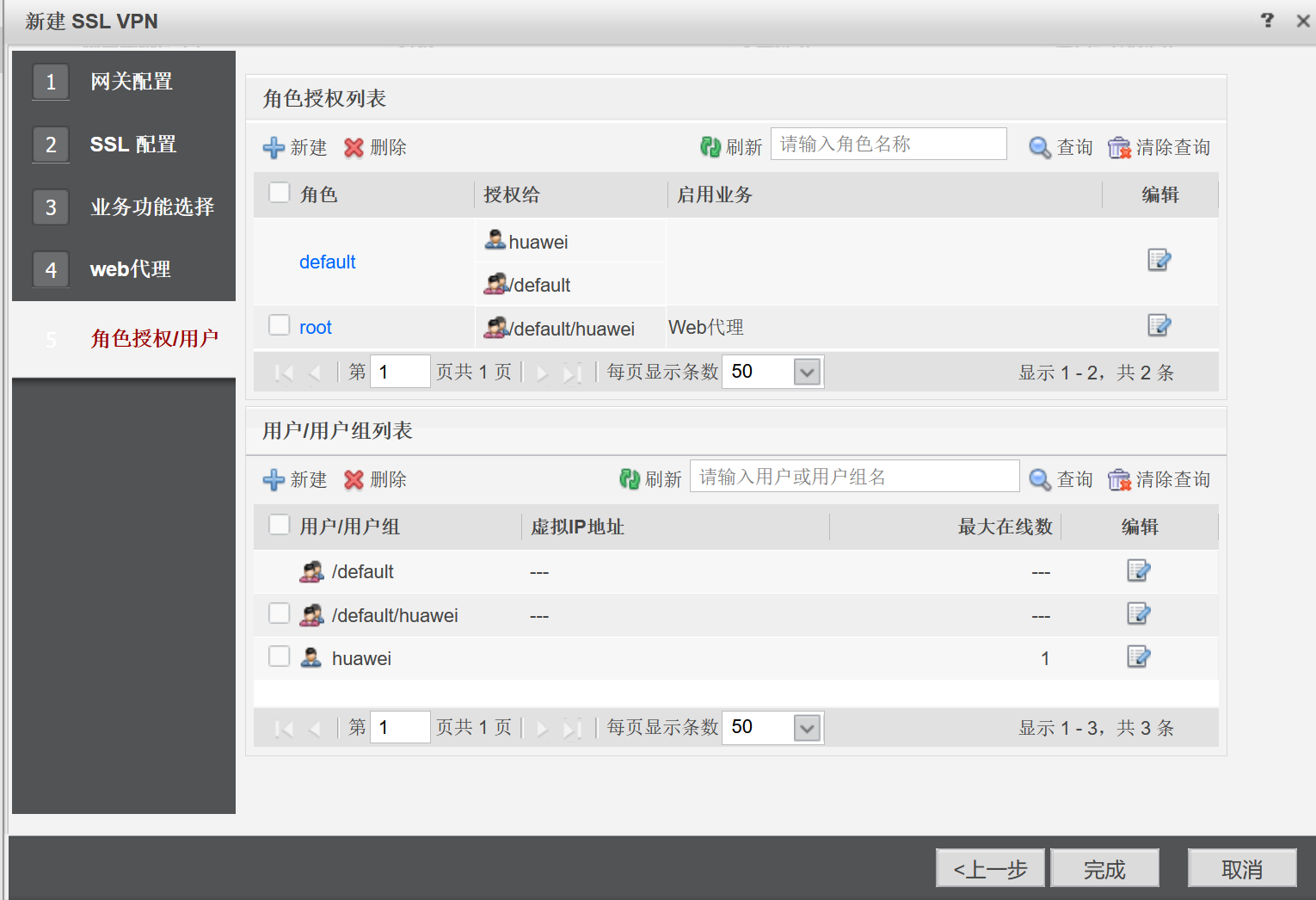

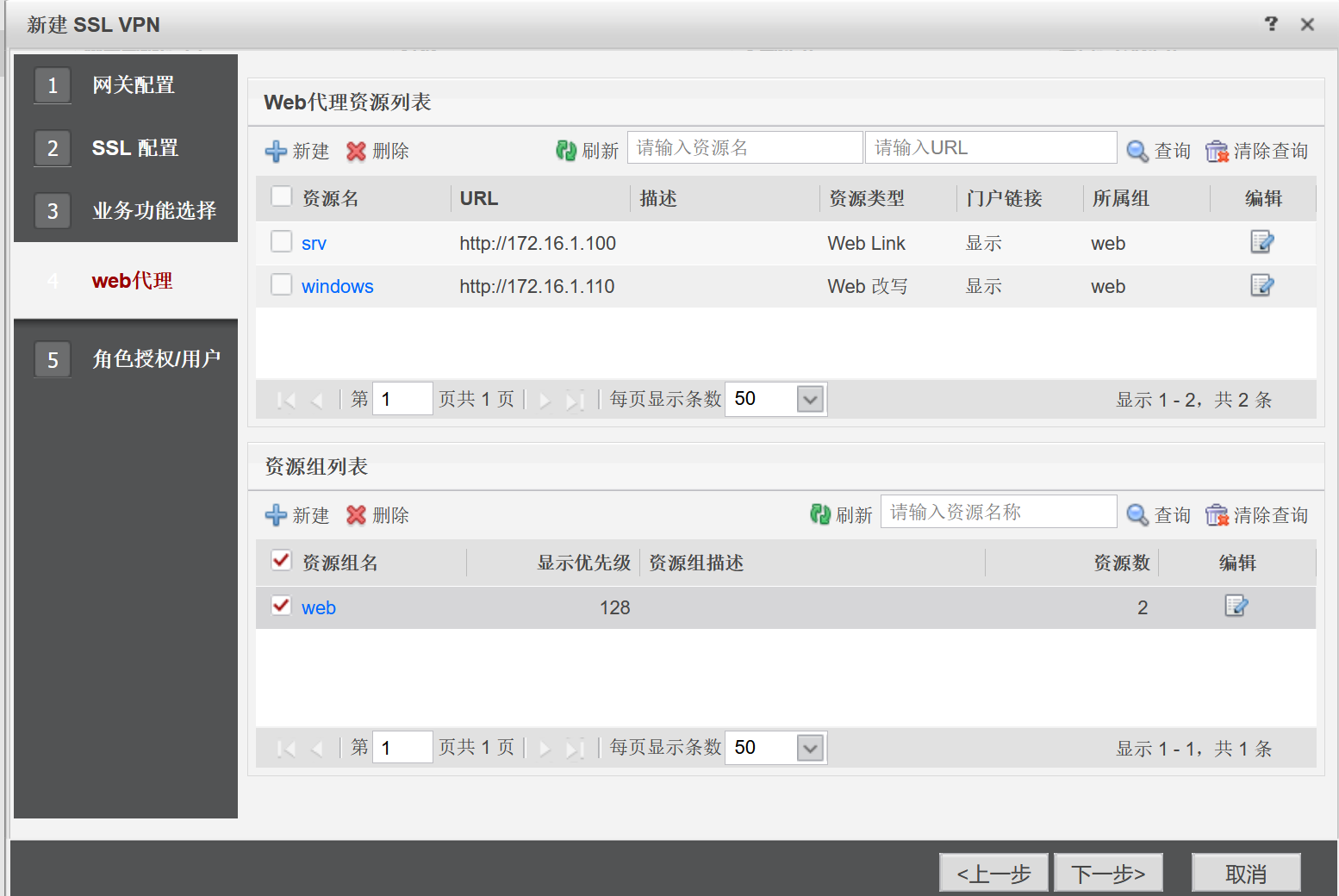

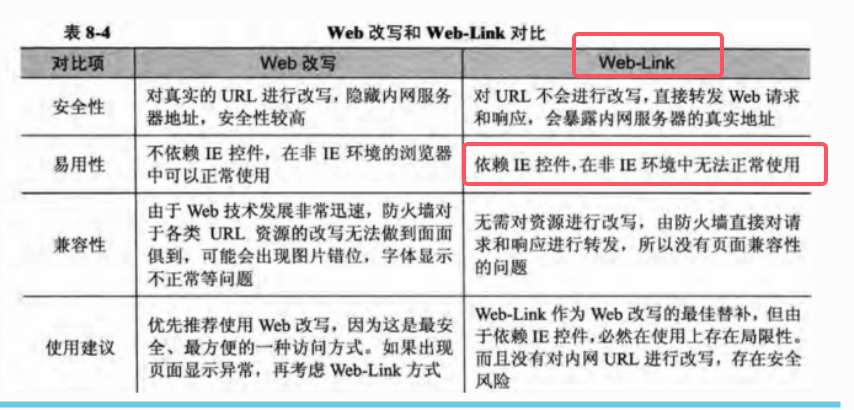

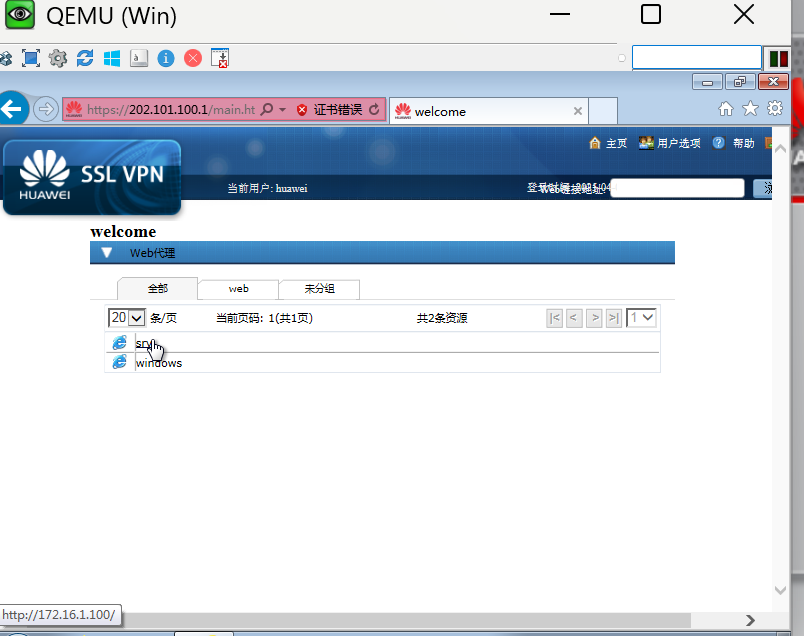

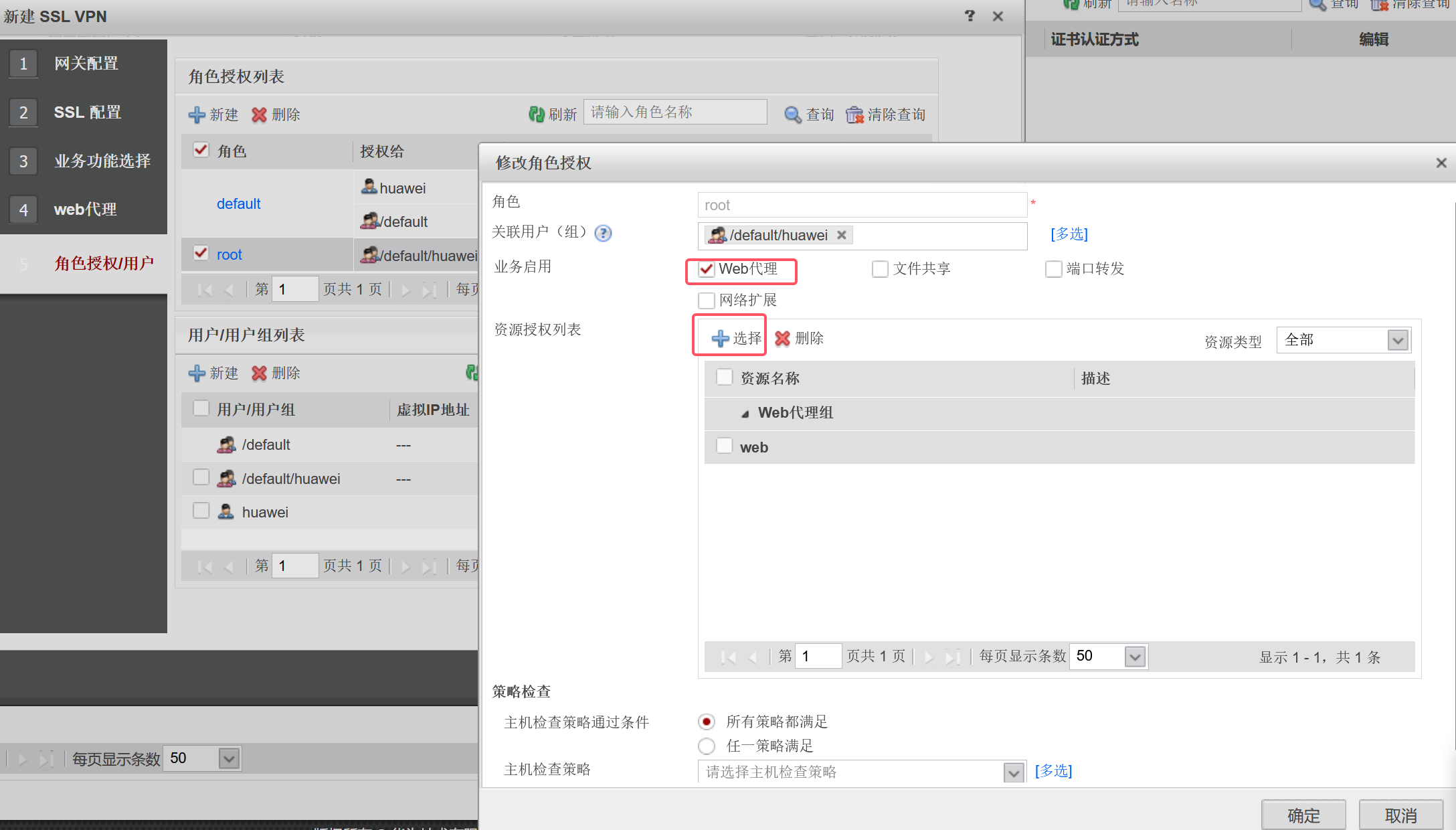

①web代理
SRV(config)#ip http server
SRV(config)#ip http authentication local
SRV(config)#username zzz privilege 15 password 123

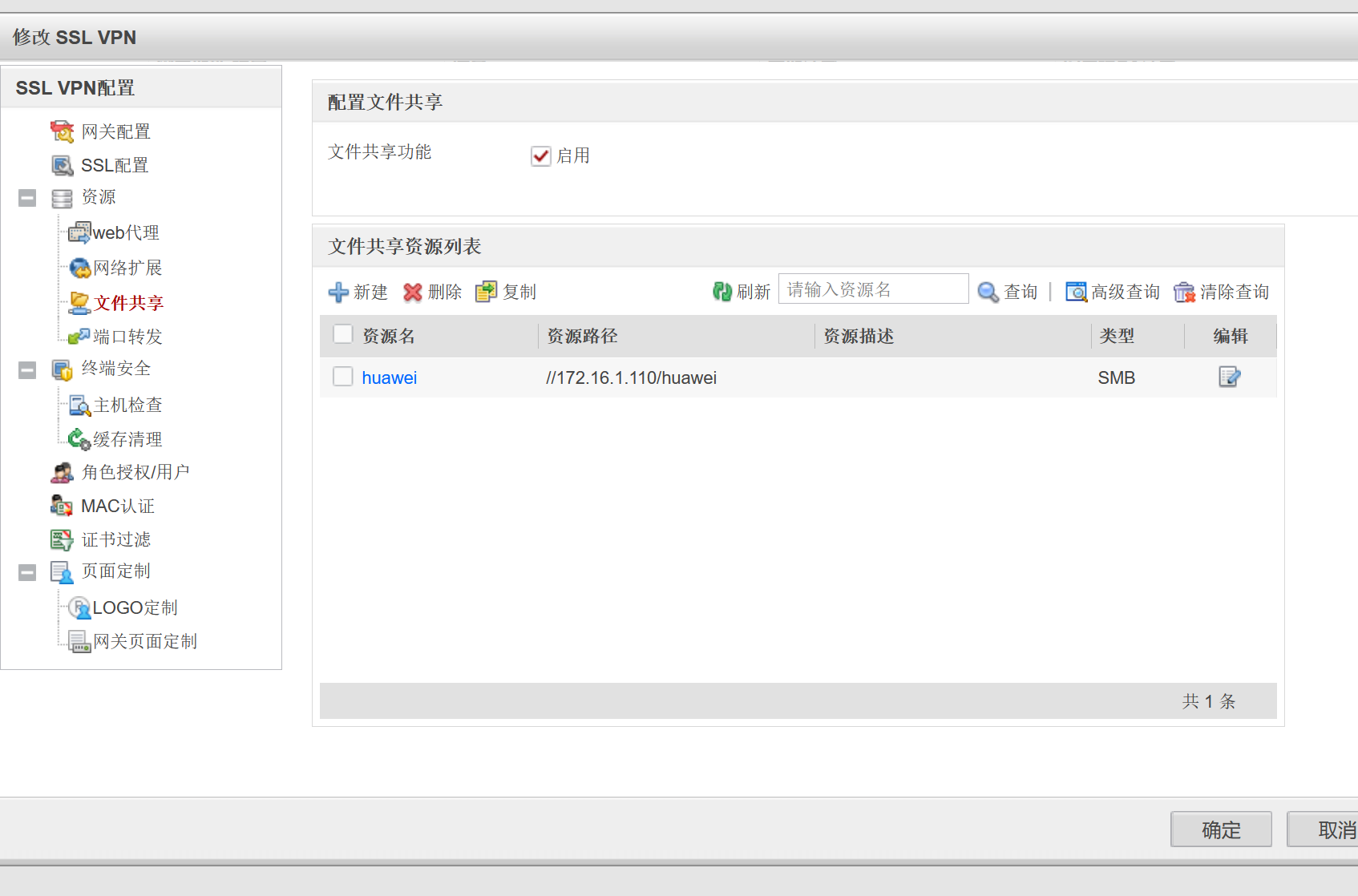

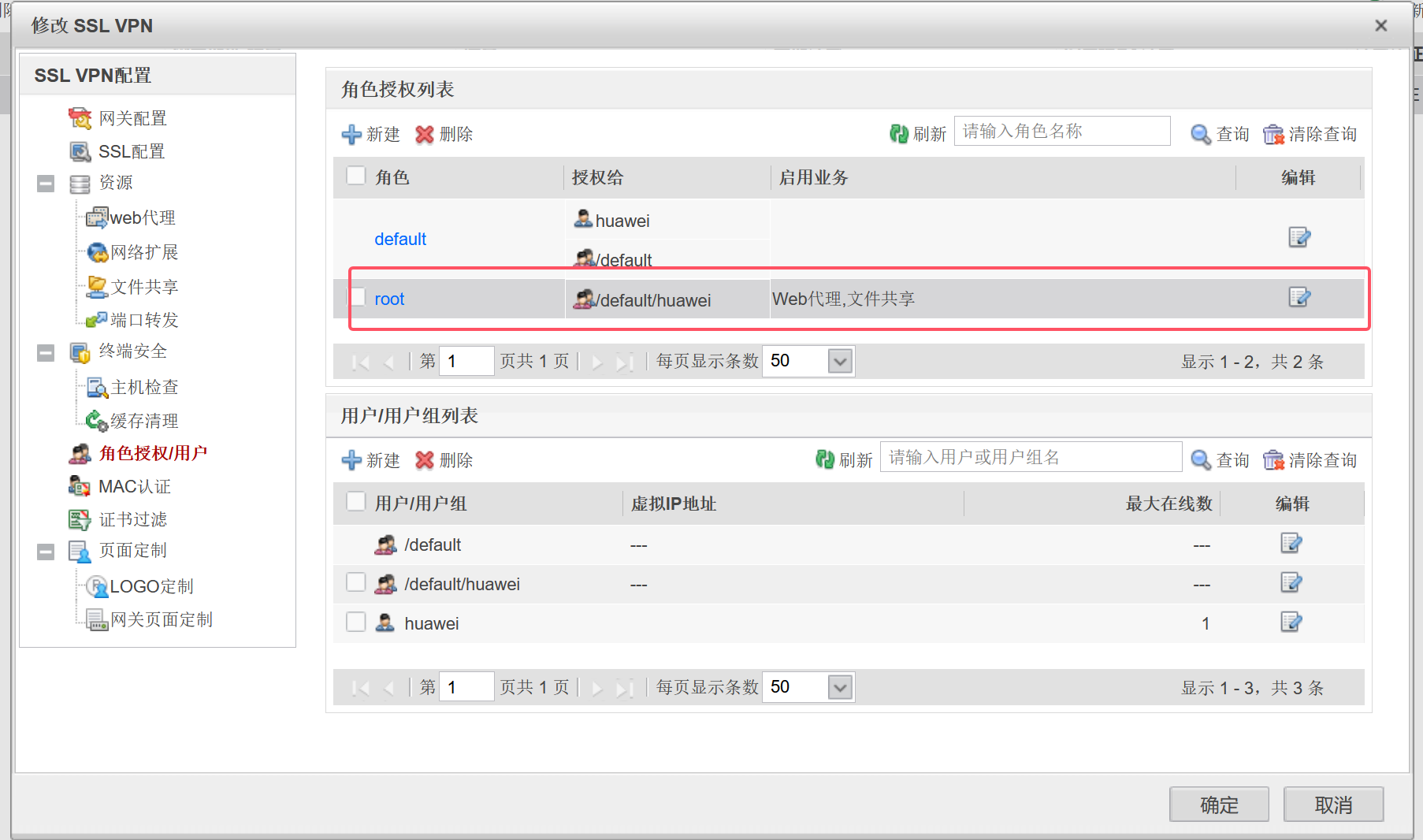

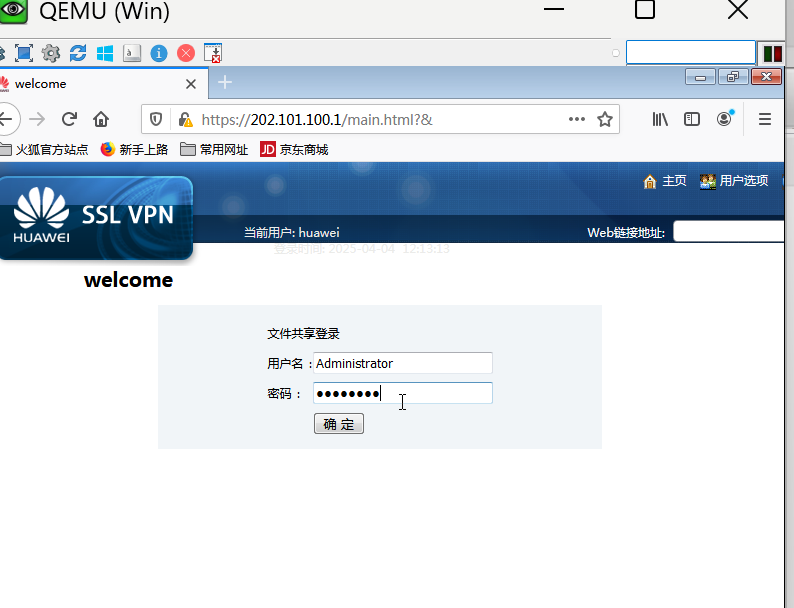

②文件共享

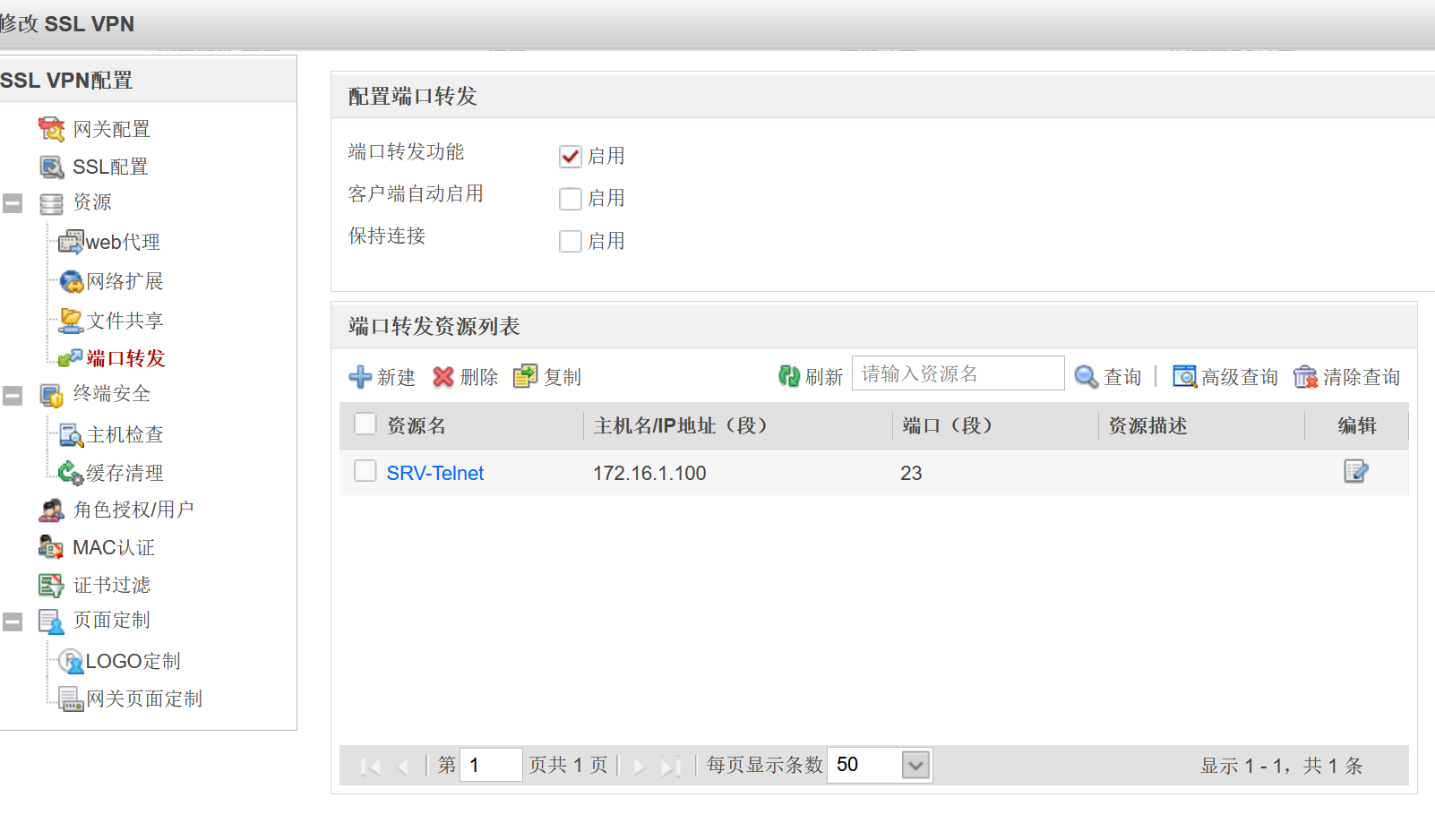

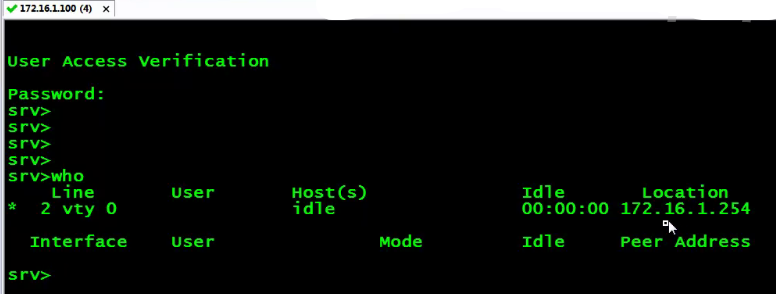

③端口转发

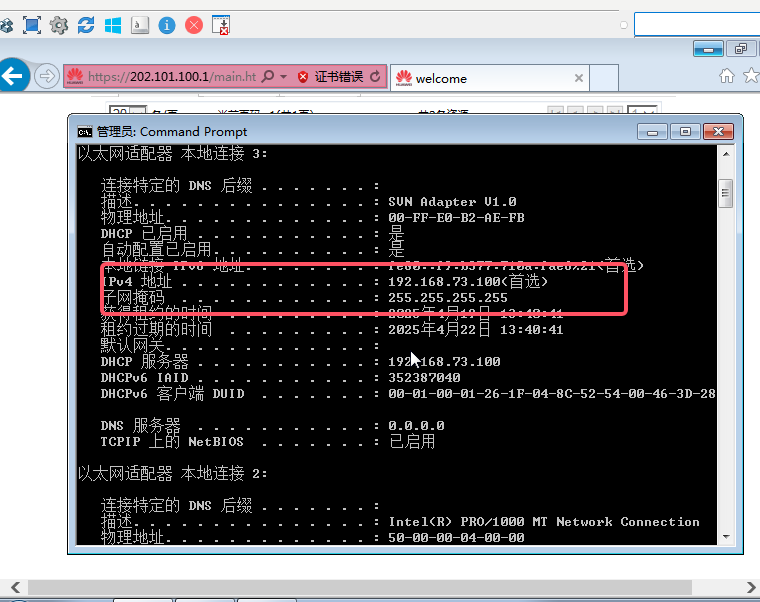

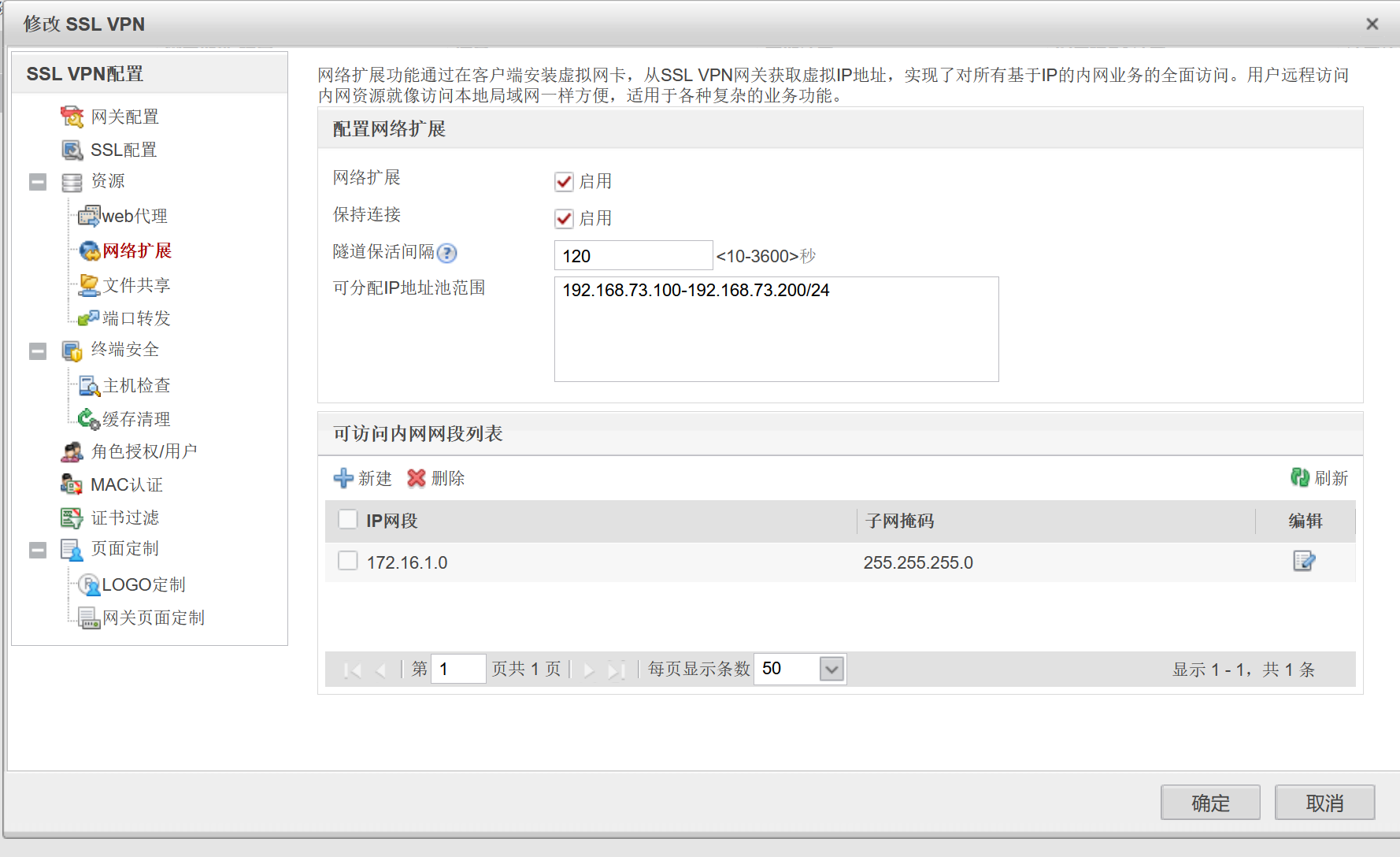

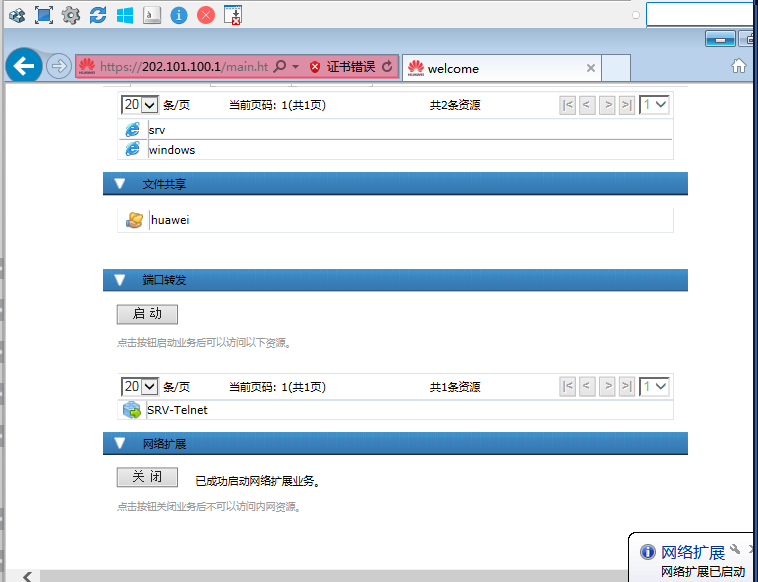

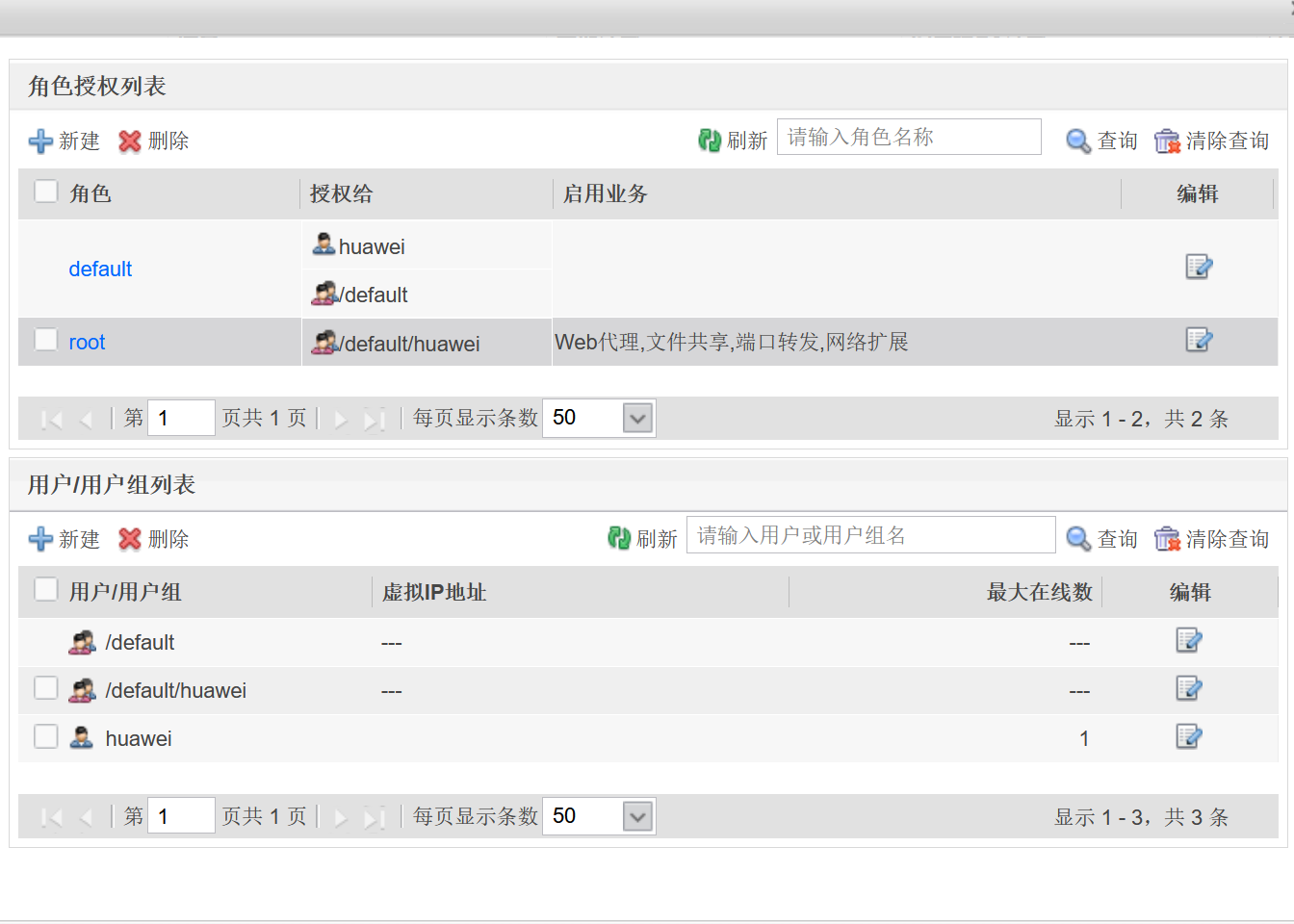

④网络扩展
防火墙双机热备

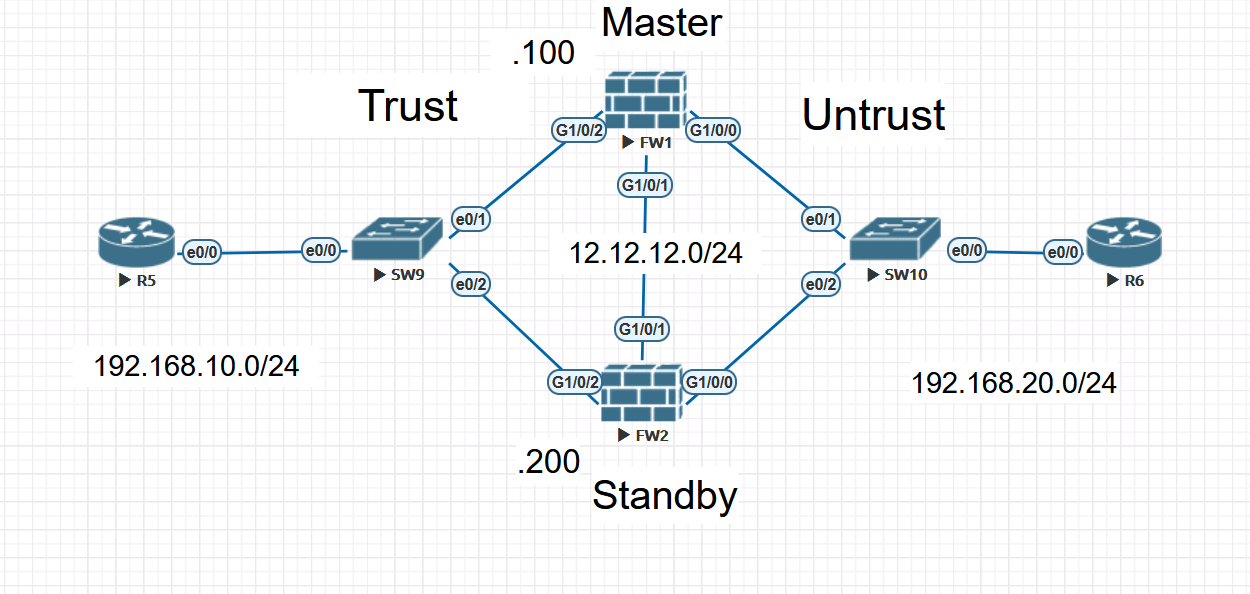

①FW上下行都是交换机
step1 业务接口的配置和区域划分
[FW1]firewall zone trust
[FW1-zone-trust]add int g1/0/2
[FW1-zone-trust]qu
[FW1]firewall zone untrust
[FW1-zone-untrust]add int g1/0/0
[FW1-zone-untrust]qu
[FW1]int g1/0/0
[FW1-GigabitEthernet1/0/0]service-manage ping permit
[FW1-GigabitEthernet1/0/0]int g1/0/1
[FW1-GigabitEthernet1/0/1]service-manage ping permit
[FW1-GigabitEthernet1/0/1]int g1/0/2
[FW1-GigabitEthernet1/0/2]service-manage ping permit
[FW2]firewall zone trust
[FW2-zone-trust]add int g1/0/2
[FW2-zone-trust]firewall zone untrust
[FW2-zone-untrust]add int g1/0/0
[FW2-zone-untrust]int g1/0/0
[FW2-GigabitEthernet1/0/0]service-manage ping permit
[FW2-GigabitEthernet1/0/0]int g1/0/1
[FW2-GigabitEthernet1/0/1]service-manage ping permit
[FW2-GigabitEthernet1/0/1]int g1/0/2
[FW2-GigabitEthernet1/0/2]service-manage ping permitstep2 心跳接口的配置和区域划分
[FW1]firewall zone name hrp
[FW1-zone-hrp]set priority 75
[FW1-zone-hrp]add int g1/0/1
---因为G1/0/1接口我们不做业务流量要求，只用来传递会话数据和策略备份等信息，所以给他单独划分进一个安全域中，让他不受其他数据业务的影响
[FW2]firewall zone name hrp id 4
[FW2-zone-hrp] set priority 75

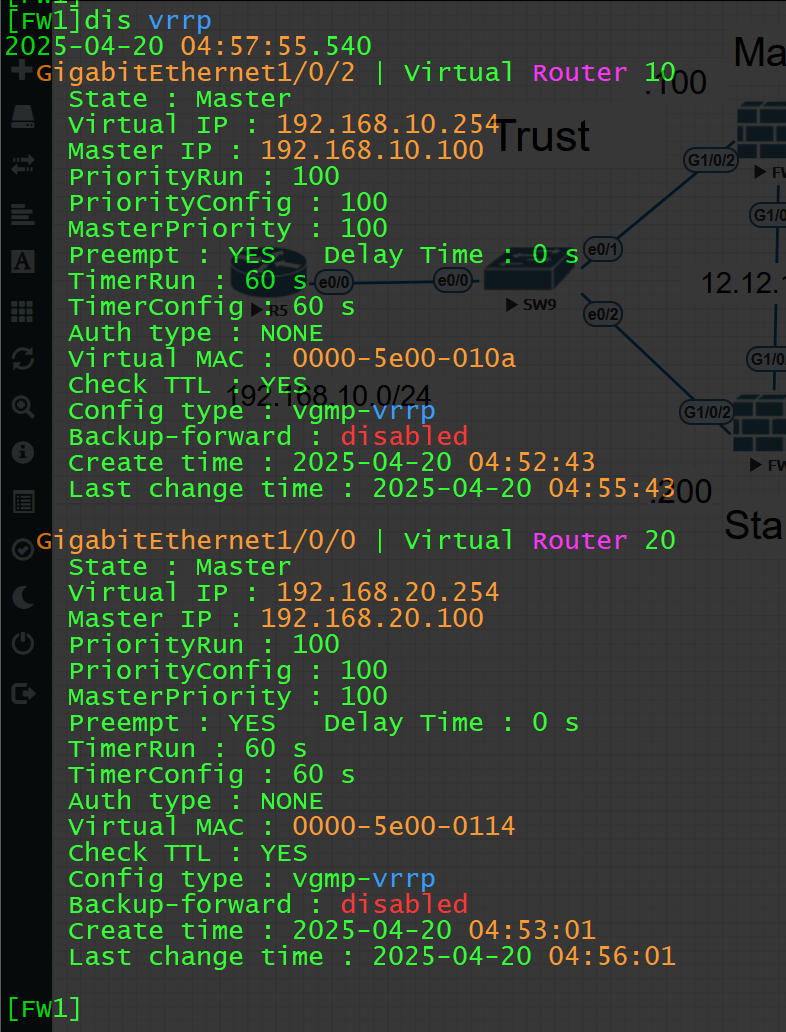

[FW2-zone-hrp] add interface GigabitEthernet1/0/1step3 VRRP+VGMP
[FW1]int g1/0/2
[FW1-GigabitEthernet1/0/2]vrrp vrid 10 virtual-ip 192.168.10.254 active
[FW1-GigabitEthernet1/0/2]int g1/0/0
[FW1-GigabitEthernet1/0/0]vrrp vrid 20 virtual-ip 192.168.20.254 active
[FW2]int g1/0/2
[FW2-GigabitEthernet1/0/2]vrrp vrid 10 virtual-ip 192.168.10.254 standby
[FW2-GigabitEthernet1/0/2]int g1/0/0
[FW2-GigabitEthernet1/0/0]vrrp vrid 20 virtual-ip 192.168.20.254 standby

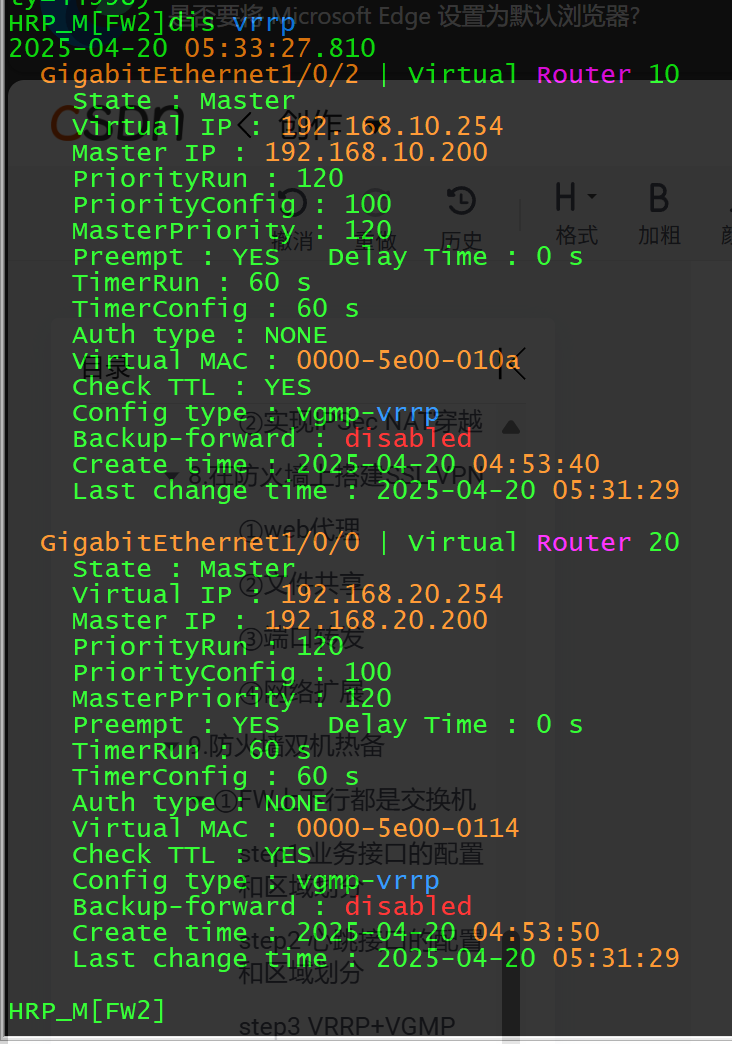

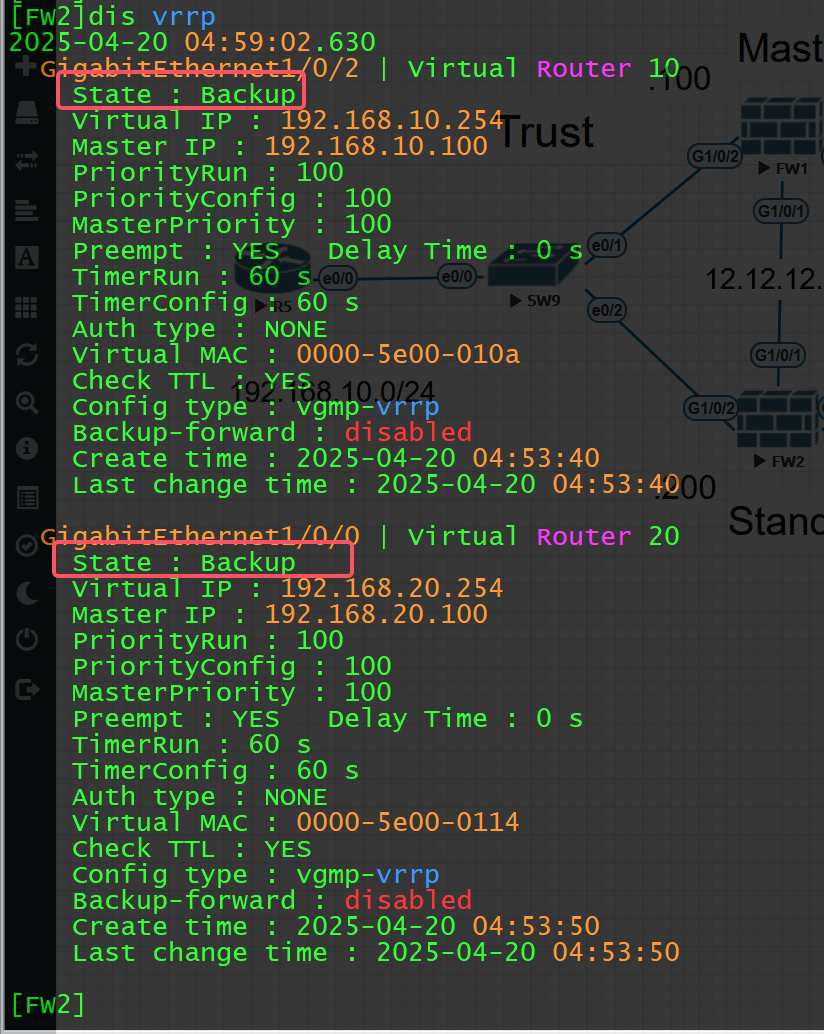

PS:vrrp主备设备选举方法（选Master）
①物理接口IP和虚拟IP是一样的----->255
②优先级大的
③优先级一致则比物理接口IP地址大的
④直接根据VGMP组的身份来选举，处于Active状态的vrrp组中的设备的接口处于Master状态。

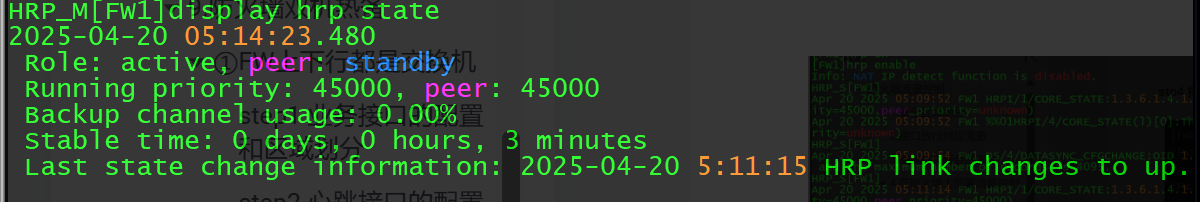

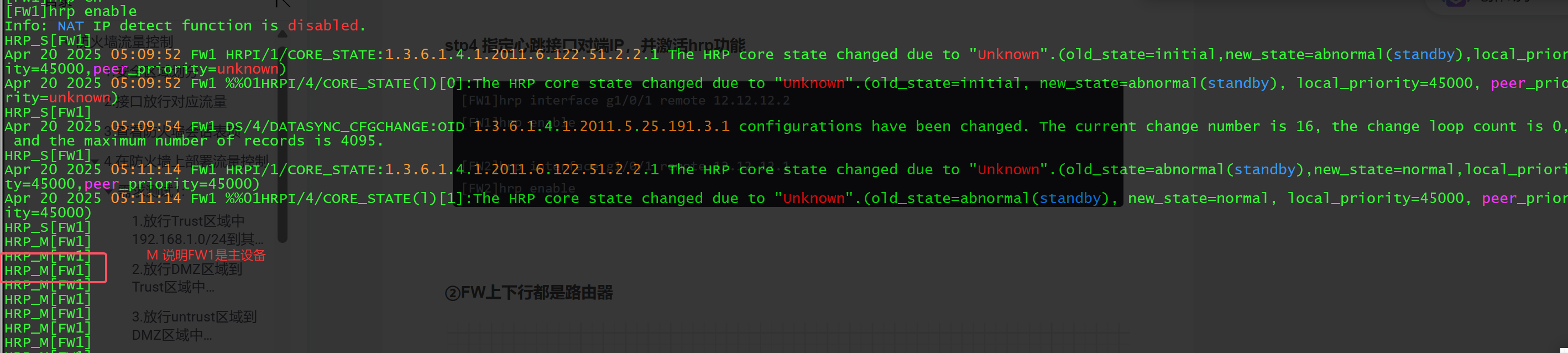

stp4 指定心跳接口对端IP，并激活hrp功能
[FW1]hrp interface g1/0/1 remote 12.12.12.2
[FW1]hrp enable
[FW2]hrp interface g1/0/1 remote 12.12.12.1
[FW2]hrp enable

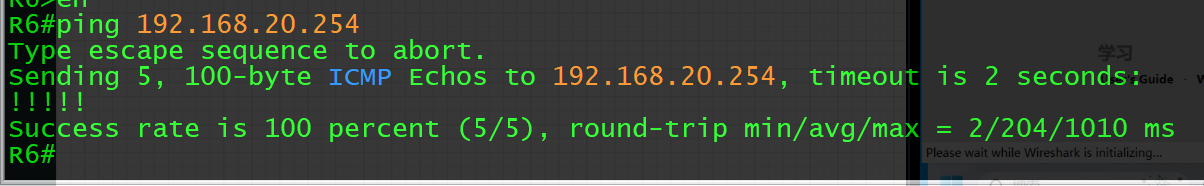

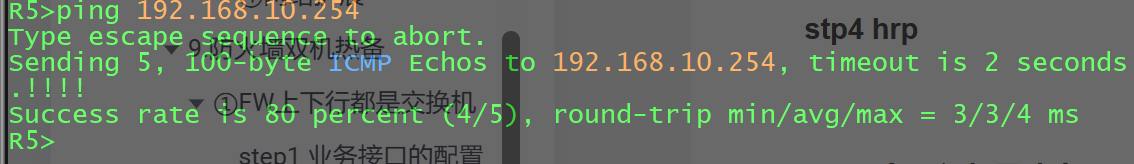

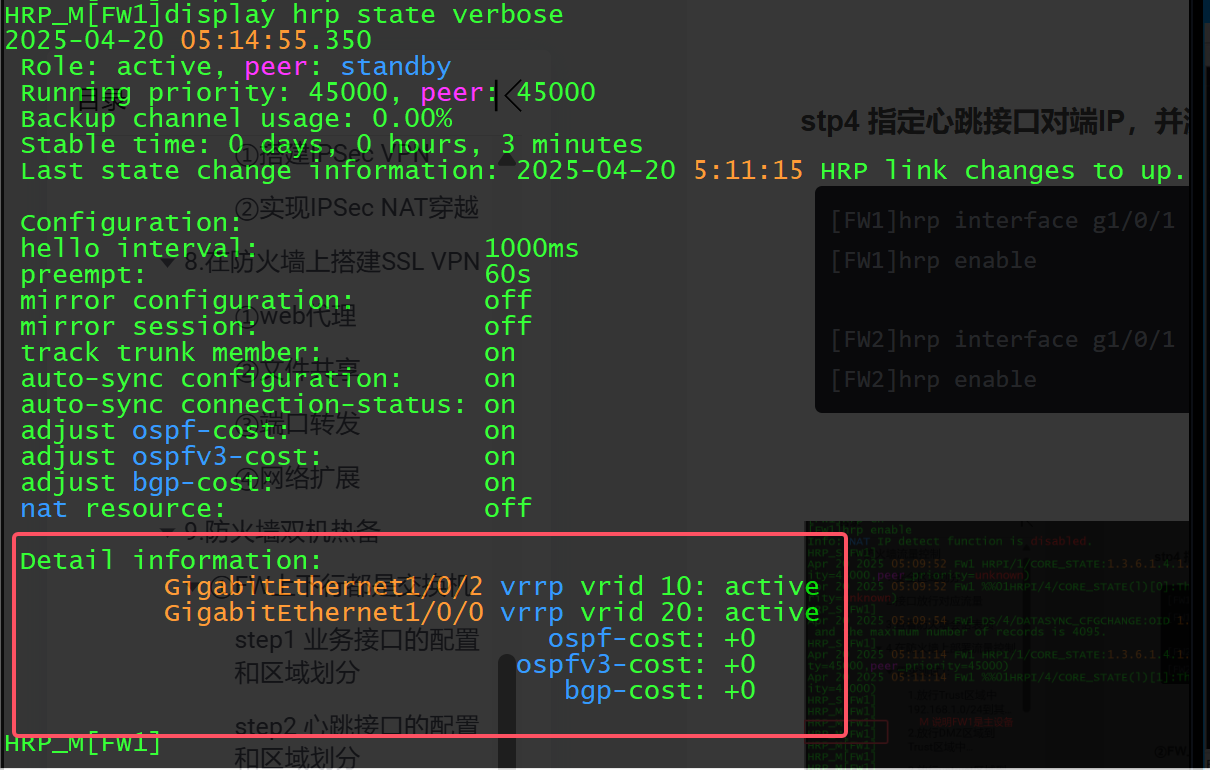

测试双机热备效果：
---因为防火墙默认不同区域间不能通信，所以需要先在防火墙上部署安全策略，让R5可以访问到R6
HRP_M[FW1]security-policy (+B)
HRP_M[FW1-policy-security]rule name t2u (+B)
HRP_M[FW1-policy-security-rule-t2u]source-zone trust (+B)
HRP_M[FW1-policy-security-rule-t2u]destination-zone untrust (+B)
HRP_M[FW1-policy-security-rule-t2u]action permit (+B)
HRP_M[FW1-policy-security-rule-t2u]source-address 192.168.10.0 24 (+B)
HRP_M[FW1-policy-security-rule-t2u]destination-address 192.168.20.0 24 (+B)
---每行代码后面的（+B）表示策略通过心跳链路同步给了FW2
HRP_M[FW1-policy-security-rule-t2u]dis th
2025-04-20 05:20:15.050
#
rule name t2u
source-zone trust
destination-zone untrust
source-address 192.168.10.0 mask 255.255.255.0
destination-address 192.168.20.0 mask 255.255.255.0
action permit
#
return

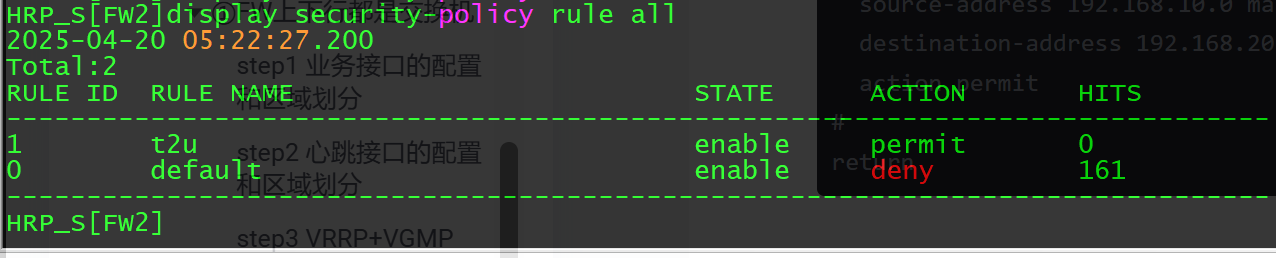

在FW2上可以发现我们在FW1上部署的安全策略通过心跳链路传递到了FW2上

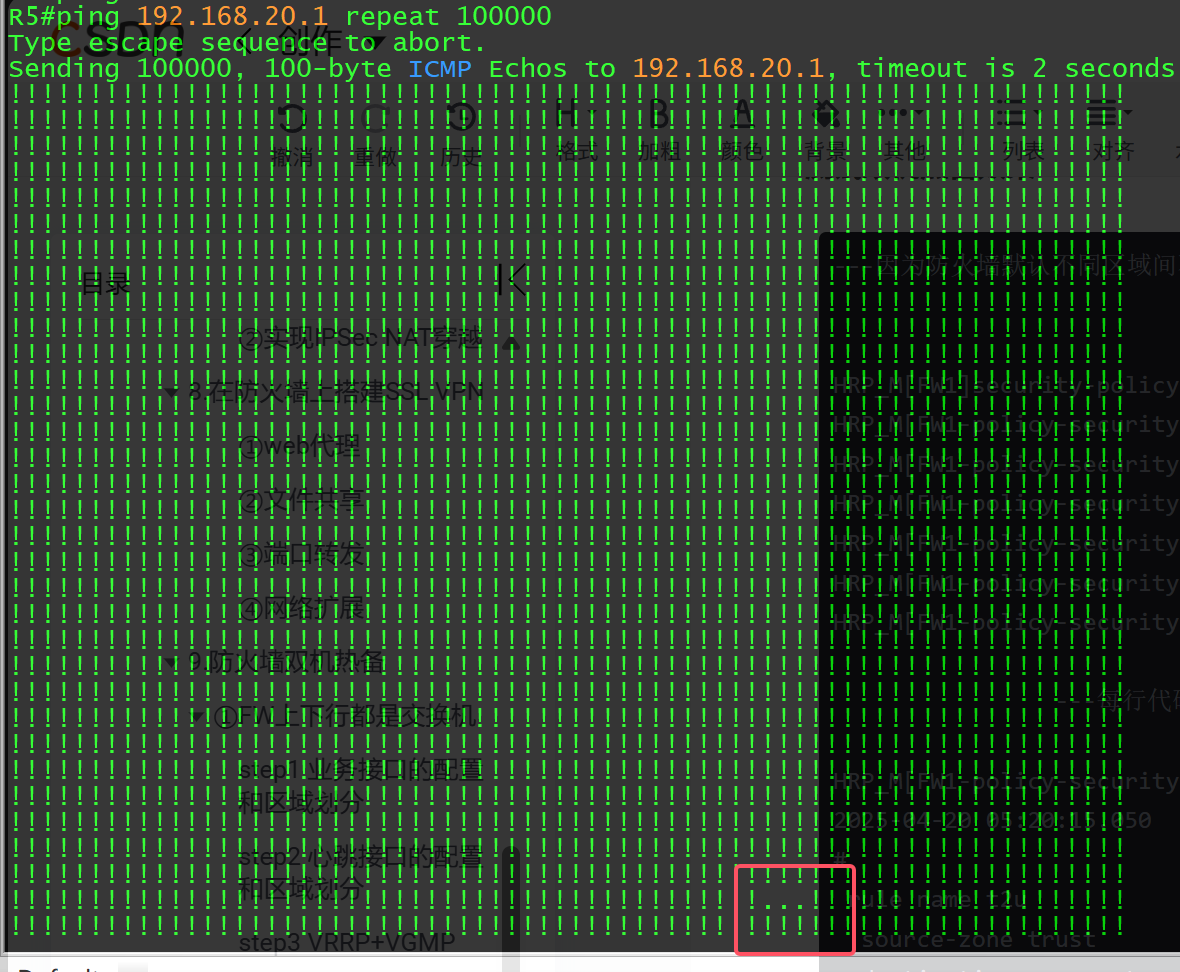

当FW1和R5之间的链路断开时，FW2可以主动切换会Master 保障通信

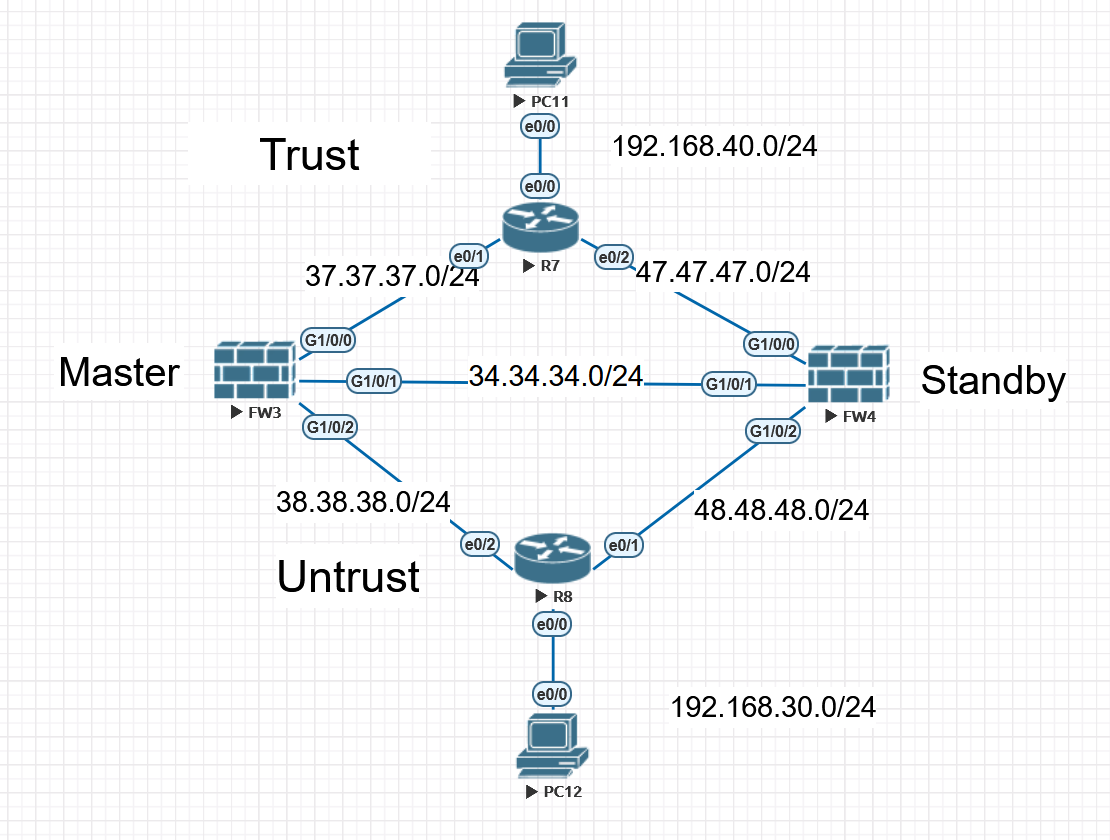

②FW上下行都是路由器
step1 业务接口的配置和区域划分
[FW3]firewall zone trust
[FW3-zone-trust]add int g1/0/0
[FW3-zone-trust]firewall zone untrust
[FW3-zone-untrust]add int g1/0/2
[FW3]int g1/0/0
[FW3-GigabitEthernet1/0/0]service-manage ping permit
[FW3-GigabitEthernet1/0/0]int g1/0/1
[FW3-GigabitEthernet1/0/1]service-manage ping permit
[FW3-GigabitEthernet1/0/1]int g1/0/2
[FW3-GigabitEthernet1/0/2]service-manage ping permit
[FW4]firewall zone trust
[FW4-zone-trust]add int g1/0/0
[FW4-zone-trust]firewall zone untrust
[FW4-zone-untrust]add int g1/0/2
[FW4]int g1/0/0
[FW4-GigabitEthernet1/0/0]service-manage ping permit
[FW4-GigabitEthernet1/0/0]int g1/0/1
[FW4-GigabitEthernet1/0/1]service-manage ping permit
[FW4-GigabitEthernet1/0/1]int g1/0/2
[FW4-GigabitEthernet1/0/2]service-manage ping permit
step2 心跳接口的配置和区域划分
[FW3]firewall zone name hrp
[FW3-zone-hrp]set priority 75
[FW3-zone-hrp]add int g1/0/1
[FW4]firewall zone name hrp
[FW4-zone-hrp]set priority 75
[FW4-zone-hrp]add int g1/0/1step3 结合路由协议（OSPF），不通告心跳接口
R7(config)#int range e0/0-2
R7(config-if-range)#ip ospf 1 a 0
R8(config)#int range e0/0-2
R8(config-if-range)#ip ospf 1 a 0
[FW3]ospf 1
[FW3-ospf-1]area 0
[FW3-ospf-1-area-0.0.0.0]int g1/0/0
[FW3-GigabitEthernet1/0/0]ospf enable 1 area 0
[FW3-GigabitEthernet1/0/0]int g1/0/2
[FW3-GigabitEthernet1/0/2]ospf enable 1 area 0
[FW4]ospf 1
[FW4-ospf-1]area 0
[FW4-ospf-1-area-0.0.0.0]int g1/0/0
[FW4-GigabitEthernet1/0/0]ospf enable 1 area 0
[FW4-GigabitEthernet1/0/0]int g1/0/2
[FW4-GigabitEthernet1/0/2]ospf enable 1 area 0stp4 指定心跳接口对端IP，并激活hrp功能，手动指定备设备。
[FW3]hrp interface g1/0/1 remote 34.34.34.4
[FW3]hrp enable
[FW4]hrp interface g1/0/1 remote 34.34.34.3
[FW4]hrp enable

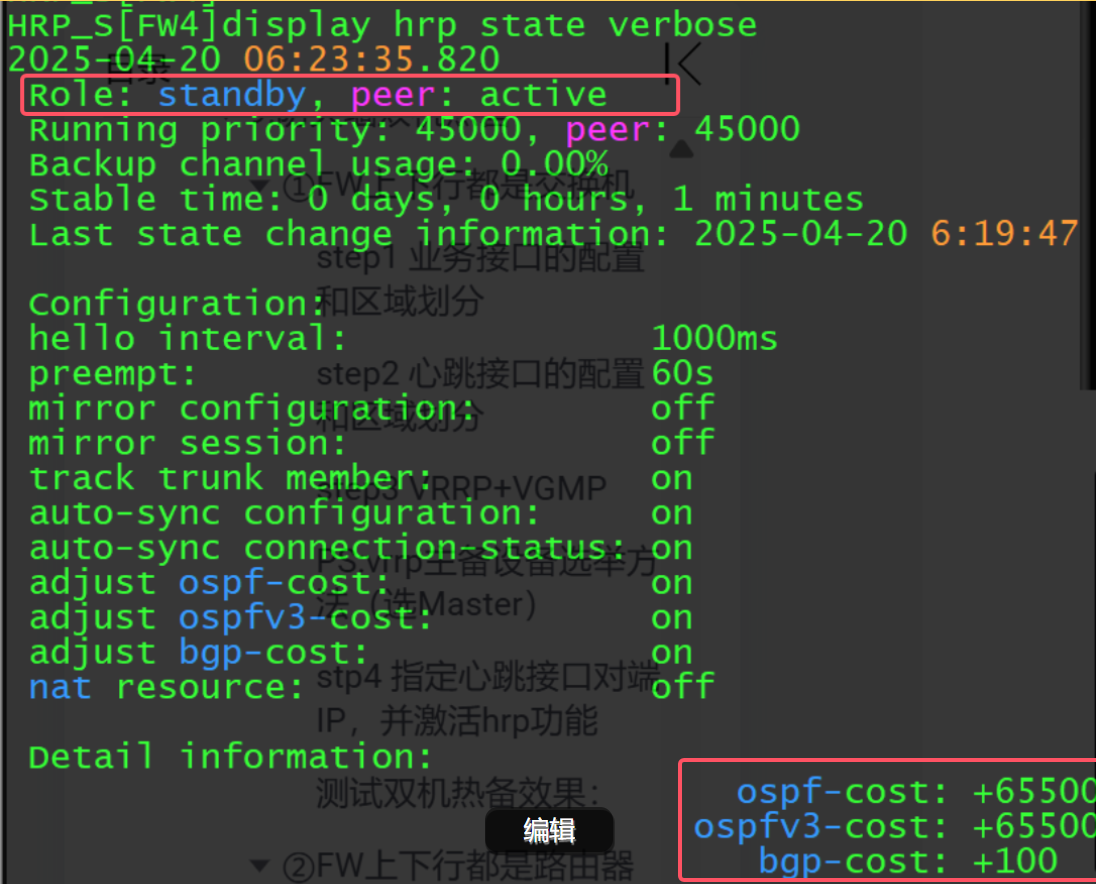

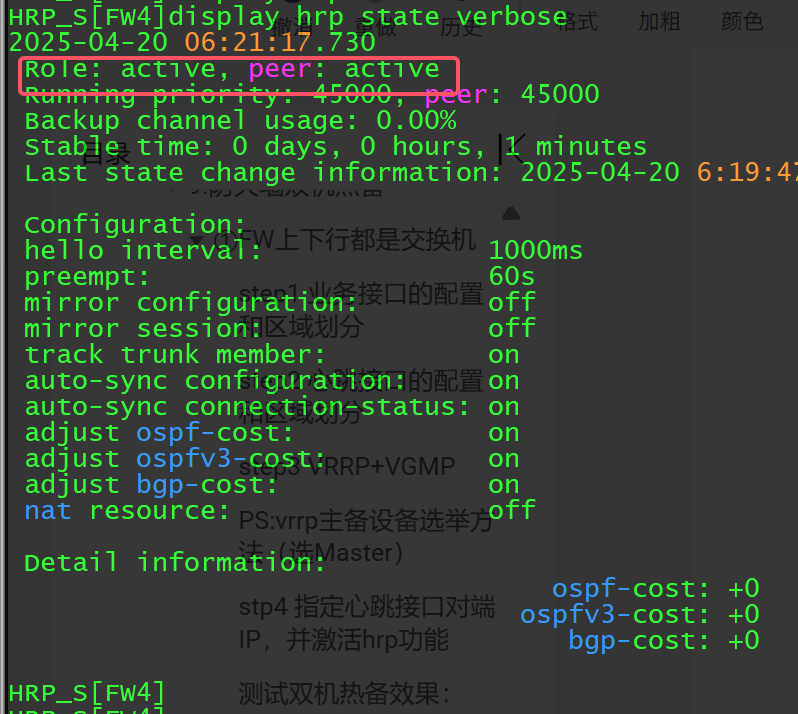

HRP_S[FW4]hrp standby-device ----FW4手动指定为备设备
PS：备设备默认是不能进行配置的（策略的）开启配置权限命令
HRP_S[FW4]hrp standby config enable
测试双机热备效果：
---因为防火墙默认不同区域间不能通信，所以需要先在防火墙上部署安全策略，让PC11可以访问到PC12
HRP_M[FW3]security-policy (+B)
HRP_M[FW3-policy-security]rule name t2u (+B)
HRP_M[FW3-policy-security-rule-t2u]source-zone trust (+B)
HRP_M[FW3-policy-security-rule-t2u]destination-zone untrust (+B)
HRP_M[FW3-policy-security-rule-t2u] action permit (+B)
---每行代码后面的（+B）表示策略通过心跳链路同步给了FW4
HRP_M[FW3-policy-security-rule-t2u]dis th
2025-04-20 06:32:49.250
#
rule name t2u
source-zone trust
destination-zone untrust
action permit
#
return

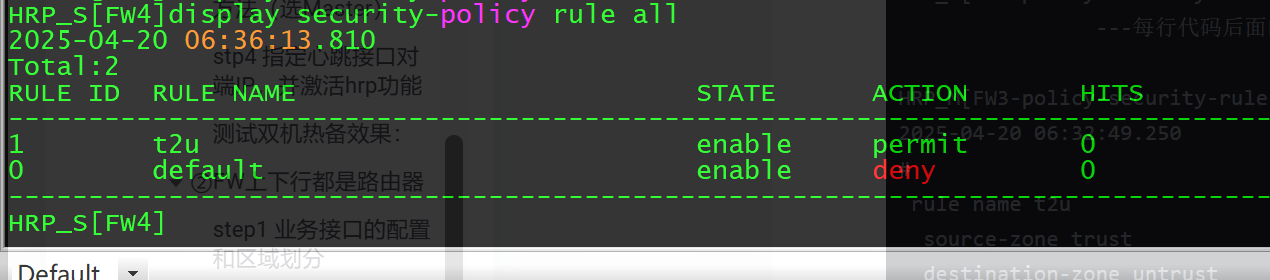

在FW4上可以发现我们在FW3上部署的安全策略通过心跳链路传递到了FW4上

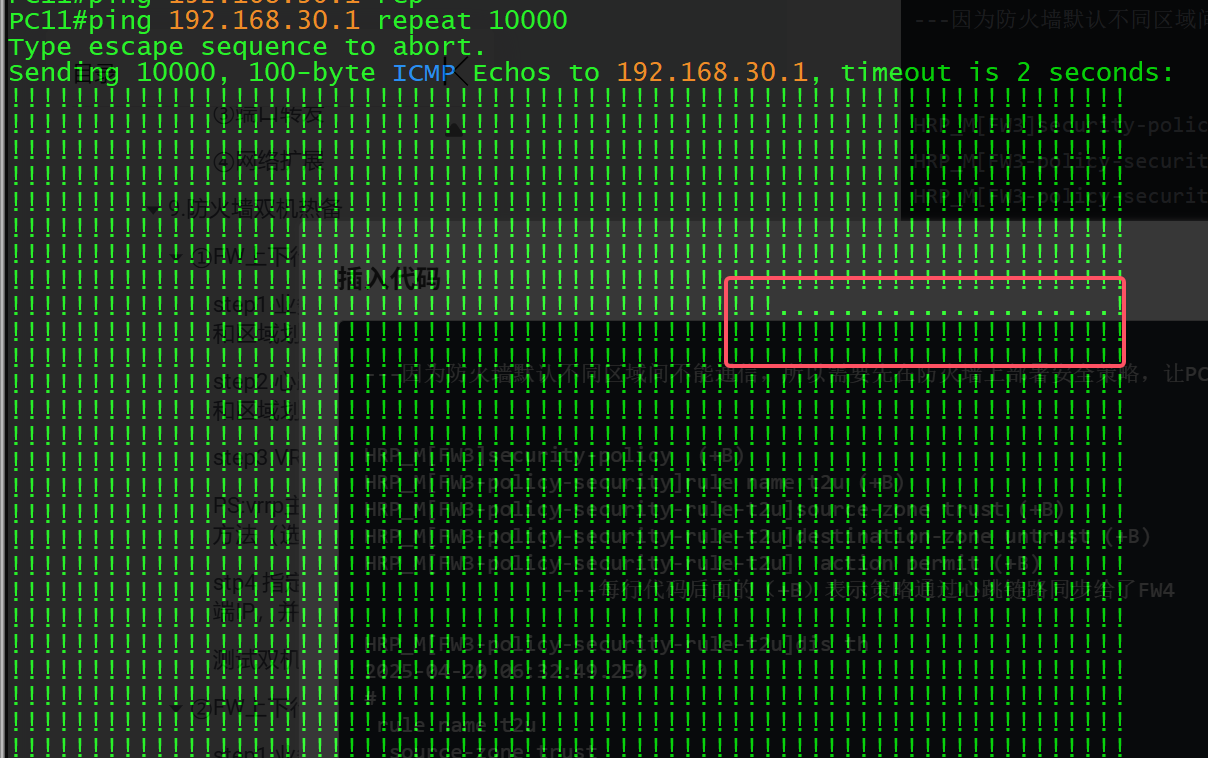

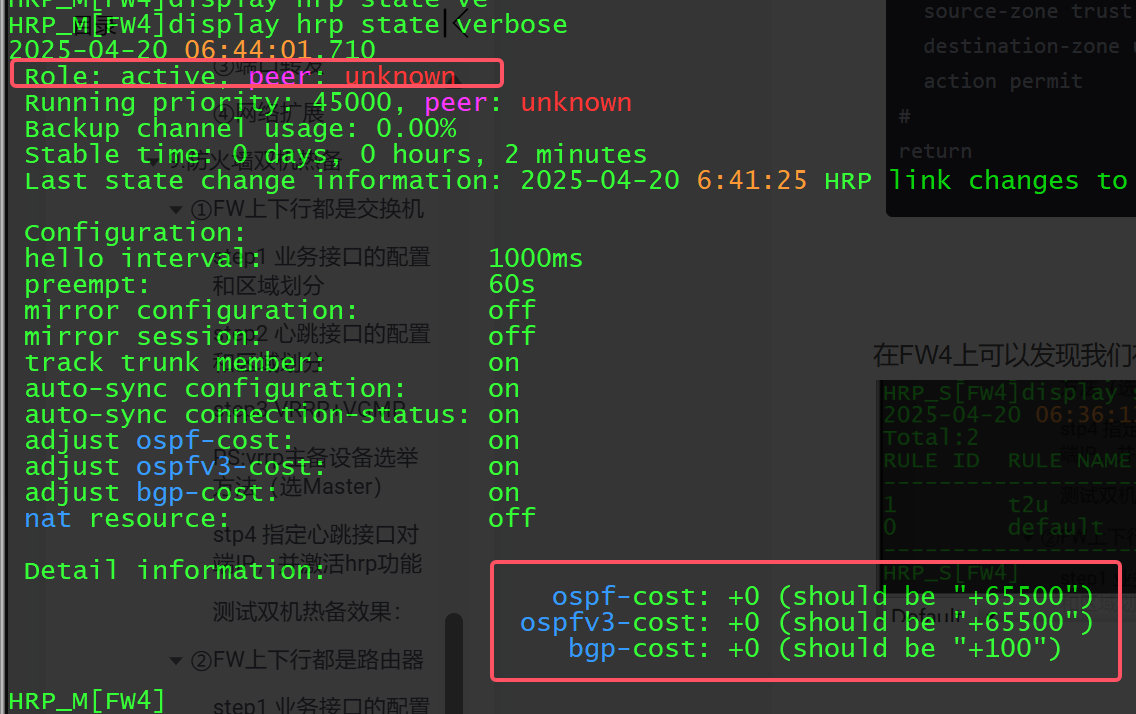

当FW3和R8之间的链路断开时，FW4可以主动切换会Master 保障通信
PS：进一步优化——结合TRACK
[USG6000V2]hrp track interface g1/0/0
[USG6000V2]hrp track interface g1/0/2
