2.2.1数据通信系统的模型

数据通信系统的核心目标是实现信息的有效传输，其基本模型包含三个核心部分：

一、系统组成

1. 源系统（发送端）

   • 源点（Source）
     • 产生原始数据的终端设备
     • 示例：人类输入文字/图片的键盘、传感器采集的温度数据等
   • 发送器（Transmitter）
     • 执行编码/调制，将数据转换为适合传输的信号形式
     • 常见设备：调制解调器（将数字信号调至电话线频段）、网卡

2. 传输系统（链路或网络）

   • 可能是简单物理线路（如光纤）或复杂网络（互联网）
   • 负责信息透明传输

3. 目的系统（接收端）

   • 接收器（Receiver）
     • 反向转换：解调信号，还原数据原格式
   • 终点（Destination）
     • 最终消费数据的终端（显示器输出、存储设备保存等）

二、信号分类

信号类型	特征	典型应用场景
模拟信号	连续变化（波形连续）	传统电话线路、广播电视信号
数字信号	离散跳变（0/1序列）	计算机以太网、数字光纤通信

三、通信过程关键概念

• 信号损伤因素

  • 噪声干扰（热噪声/冲击噪声）
  • 信号衰减（距离导致的信号强度减弱）
  • 延迟失真（不同频率分量传播速度差异）

• 通信网核心功能

  • 复用 - 共享信道资源（时分/频分）
  • 交换 - 路径选择与转接（电路交换与分组交换）

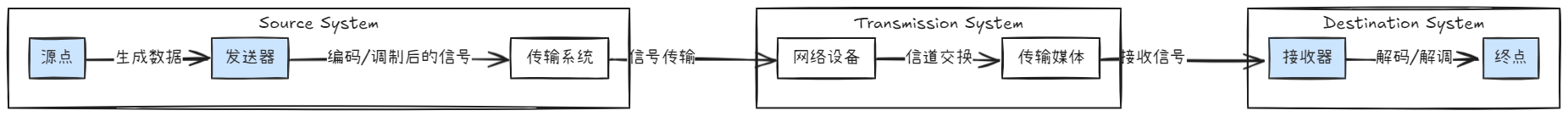

四、流程图：数据通信典型过程

五、典型案例分析

案例：网页加载过程的数据通信

1. 浏览器（源点） 生成HTTP请求
2. 网卡（发送器） 封装数据帧，信号调制（如Wi-Fi信号）
3. 传输路径：通过局域网交换机 → 路由器 → 互联网骨干网
4. 服务器接收器 解调信号，执行协议解析
5. 数据库（终点） 接收查询请求，返回HTML文档

六、知识拓展

传统（电话）VS 数字（网络）对比

比较项	传统通信系统	现代数字通信系统
典型代表	PSTN（电话网）	TCP/IP互联网
信号形式	模拟为主	全数字化传输
传输技术	电路交换独占带宽	分组共享+QoS保障
媒体类型	同轴电缆/双绞线	光纤/无线5G

2.2.2有关信道的几个基本概念

一、信道与电路的区别

• 信道：单向通信的物理逻辑路径（如话筒到扬声器的传输路径）
• 电路：包含双向信道的通信链路
• 关键区别：
  信道仅描述单方向传输，而电路包含收发两个方向的信道组合。

二、通信方式分类

通信方式根据信息交互方向可分为3种：

1. 单向通信（单工通信）

• 特点：数据只能单向传输，无反向反馈。

• 示例：无线电广播、电视广播。

• 示意图：

  发送设备 → 信道 → 接收设备
  （只发不）        （只收不发）


2. 双向交替通信（半双工通信）

• 特点：双方可收发，但同一时间只能朝一个方向传输。

• 示例：对讲机、传统HTTP请求。

• 时序图：

  时间轴：
  → A发送，B接收
  ← B发送，A接收
  → A发送，B接收...


3. 双向同时通信（全双工通信）

• 特点：双方可同时收发数据。

• 示例：电话通信、现代网络协议（TCP）。

• 物理实现：需要两个独立信道（或信道划分技术）。

• 模型：

  发送信道 → 接收端
  接收信道 ← 发送端


三、基带信号与调制

1. 基带信号（Baseband Signal）

   • 定义：直接表示数字数据的原始信号（如计算机输出的二进制数据）。
   • 特性：含大量低频分量，可能含直流分量。
   • 局限性：无法直接在信道中长距离传输（需调制适配信道特性）。

2. 调制（Modulation）

   • 目的：适配信道特性，实现有效传输。

   • 分类：

     • 基带调制（编码）：仅调整基带信号波形。
       • 示例：曼彻斯特编码、差分曼彻斯特编码。
     • 带通调制：通过载波（Carrier）转换为模拟信号。
       • 核心方法：
         • 调幅（AM）：幅度变化表示数据。
         • 调频（FM）：频率变化表示数据。
         • 调相（PM）：相位变化表示数据。
         • 正交调幅（QAM）：幅度和相位结合，提升编码效率。

   • 示例流程：

     基带数字信号 → 调制器（载波） → 带通信号（适合信道传输）


四、码元（Code Element）

• 定义：数字信号中表示离散值的基本波形单元。
• 示例：
  • 二进制码元：两种波形（如0-V低电平，1-V高电平）。
  • 多元码元（如16-QAM）：16种波形，每码元携带4比特信息。
• 关键理解：
  • 码元速率 ≠ 数据传输速率。

五、信道复用技术（简要关联）

• 频分复用（FDM）：按频率划分信道。
• 时分复用（TDM）：按时间片划分信道。
• 码分复用（CDM）：按编码区分信道。
• 应用场景：提升信道利用率，允许多信号共存。

关键总结

• 传输速率：每秒发送的比特数（bps），与调制方式相关。
• 传播速率：信号在介质中的传播速度。
• 信道容量限制：由带宽和信噪比决定。

2.2.3信道的极限容量

1. 理论基础

信道的极限容量由两大定理决定：奈奎斯特定理（无噪声理想环境） 和香农定理（有噪声现实环境）。

2. 奈奎斯特定理（Nyquist Theorem）

使用条件：理想无噪声信道
核心公式：
$$C=2W{\log }_{2}V(\text{bit/s})$$

• $W$：信道带宽（Hz）
• $V$：码元离散电平数目

说明：

• 最大码元速率为 $2W$（避免码间串扰）。
• 每个码元可携带 ${\log }_{2}V$ 比特信息。

示例（4个幅值的ASK调制）：

• $V=4$ → 每码元2比特
• 若带宽为200kHz：
  $$C=2\times 200k\times 2=800k\text{ bit/s}$$

3. 香农定理（Shannon Theorem）

使用条件：有噪声信道
核心公式：
$$C=W{\log }_2(1+\frac{S}{N})(\text{bit/s})$$

• $S/N$：信噪比（需将分贝转换为比率）

分贝转换公式：
$$\text{SNR (dB)}=10{\log }_{10}\frac{S}{N}\Rightarrow \frac{S}{N}=10^{\frac{\text{SNR (dB)}}{10}}$$

示例（SNR=30dB）：

• $\frac{S}{N}=10^{30/10}=1000$
• 带宽3100Hz时：
  $$C=3100\times {\log }_2(1001)\approx 35k\text{ bit/s}$$

4. 联合应用与比较

理论	适用场景	限制因素	关键变量
奈奎斯特	无噪声环境	码元数量、带宽	$W,V$
香农	有噪声环境	信噪比、带宽	$W,S/N$

实际极限：

• 实际数据传输速率取两者最小值：
  $$C_{\text{实际}}=\min (C_{\text{奈奎斯特}},C_{\text{香农}})$$

5. 算法选择流程图

6. 关键问题解释

• 码间串扰：高频信号衰减导致码元边界模糊，奈奎斯特准则通过限制码元速率避免此问题。

• 信噪比影响：噪声会降低有效信号强度，香农定理明确给出了噪声环境下的容量上限。

7. 实战计算题

题目：带宽3kHz，SNR=30dB，求香农极限容量。

• 解：
  $$\begin{gathered} \frac{S}{N}=10^{30/10}=1000 \\ C=3000\times {\log }_2(1001)\approx 3000\times 9.97\approx 29.9k\text{ bit/s} \end{gathered}$$

题目：若需将速率提升60%，需增大SNR多少倍？

• 解：
  设原速率$C_1=W{\log }_2(1+S/N)$，提升后$C_2=1.6C_1$ → 解得：
  $$\frac{S^{\prime }}{N^{\prime }}=(1+\frac{S}{N}{)}^{1.6}-1$$

8. 总结表格

概念	核心公式	应用场景
码间串扰	奈奎斯特准则 ($2W$)	避免波形重叠
信噪比影响	$C=W{\log }_2(1+S/N)$	对抗信道噪声
电平数与速率	$C=2W{\log }_{2}V$	提高码元信息量
