摘要：在网络通信过程中，数据的传输速度快且数据量庞大，一个规则即可使其可以有序进行，这个专题就以网络协议开始。

首先去了解一些基础知识点：

RIP（Routing Information Protocol,路由信息协议）是一种基于距离矢量（Distance Verctor）算法的内部网关协议（IGP），用于在自治系统（AS）内部动态交换路由信息。它通过定期广播路由表更新，帮助路由器计算到达目标网络的最短路径。

解释距离矢量路由协议（RIP）：

  距离：本地与目标的开销

  矢量：存在方向性

  本质：通告路由信息

  IGP（内部网关路由协议）：实现LAN之间的通信（RIP、OSPF、IS—IS、EIGRP（思科专有协议））

  EGP（外部网关路由协议）：实现LAN之间的通信（BGP）

  距离矢量算法：以“跳数”（Hop Count）作为度量标准，没经过一台路由器跳数就要+1，直接连接网络的则跳数为0

  最大跳数限制：默认最大跳数为15，超过15跳的网络视为不可达（避免出现路由环路无限循环）

  路由：网络号+子网掩码+开销+下一跳

  开销：看三层设备的个数（hop（跳数）），hop（跳数）越小越优。

  基于UDP传输协议进行传输（端口号520）

不同厂商中的描述：

  AD值（管理距离）：思科120

  优先级：华为100

协议版本：

 RIPv1

  1.使用广播（255.255.255.255）发送更新，不支持子网掩码（无类路由）。

  2。无类路由是指IP地址分配和路由过程中不依赖传统类地址边界（A类，B类，C类）而是通过子网掩码或前缀长度精准划分网络和主机。

  3.适用于小型网络，容易遭到路由欺骗攻击

RIPv2

  1.支持组播（224.0.0.9）减少路由负载，引入VLSM（可变长子网掩码）和CIDR

  2.添加认证机制（明文/MD5）提升安全性，支持手动汇总路由。

RIP协议中存在的计数器：

1.跳数计数器（Hop Count）：

1.衡量目标网络到源路由器的距离，没经过一台三层设备（路由器）跳数+1.

2.关键规则：

  最大跳数限制：15跳（跳数16标记为不可达），避免无限循环。

  等价负载均衡：若多条路径跳数相同，RIP默认启用等价多路径（ECMP）分流流量。

2.路由老化计时器：

默认值：180s

触发条件：

当RIP在180s内未收到某路由的更新，则认为该路由失效

后续操作：

  将失效路由标记为“可能不可达”（跳数为16）

  启用垃圾回收计时器

3.垃圾回收计时器：

默认值：120s

作用：在路由标记为“不可达”后，再等待120s才彻底删除该路由。

目的：

为其他路由器提供足够的时间同步路由状态，避免临时性黑洞。

配合水平分割和毒性逆转

4.更新计时器：

默认值：30s

行为：每30s向邻居路由器发送完整路由表

5.抑制计时器：

默认值：180s

触发条件：当收到比当前路由更差的更新（如跳数增加）时启动

环路避免：

1.水平分割（Split Horizon）：

原理：禁止路由器将某个接口学到的路由信息从该接口回传。

作用：直接阻断同一链路上的双向更新，避免简单环路。

2.毒性逆转（Poison Reverse）：

原理：将失效的路由的跳数标记为16跳（不可达），并立即通告给邻居

 流程：

1. 路由器检测到链路故障。
2. 将原路由跳数设为16，并广播更新。
3. 邻居收到后立即更新路由表，避免使用该路径。

3.触发更新：

原理：网络拓扑变化时，立即发送更新包，而非等待周期性更新

触发条件：

  链路故障（如接口Down）

  收到毒性逆转路由

  管理员手动清除路由表

4.跳数限制：

原理：RIP规定最大的跳数为15跳，超过15跳的标记为不可达（跳数16跳）

5.抑制计数器：

行为：收到比当前路由器更差的更新时，启动计时器冻结路由状态。

作用：

   避免因短暂的波动导致路由震荡

   为全网同步路由状态提供缓冲时间。

关于RIP的自动汇总与手动汇总：

自动汇总：

 RIP的自动汇总是指当路由信息跨域主类网络边界时，协议会自动将连续的子网路由汇总为主类网络路由。

如：在IPv4中：若子网属于同主一A类、B类、C类路由，自动汇总会将其合并为对应的主类网络地址（如192.168.1.0/16）,其主要为了减少路由表规模，降低设备的处理负担。

手动汇总：

是管理员根据网络设计需求，通过配置命令将多子或路由条目合并为一个聚合路由。如将192.168.1.0/24和192.168.2.0/24手动汇总成192.168.0.0/22

代码如下：

R1(config)#router rip                                  --启用RIP协议

R1(config-router)#network 12.12.12.1    --通告本地的IP地址

R1(config-router)#network 1.0.0.0

R2(config-router)#version 2       --修改版本为版本2

R1(config-router)#no auto-summary --关闭自动汇总

R1(config)#int e0/0

R1(config-if)#ip summary-address rip 172.16.0.0 255.255.0.0 --手动汇总

R2#clear ip route * --刷新路由表

被动接口：

被动接口是路由协议（RIP、OSPF、EIGRP）中的一种配置机制，用于禁止路由器通过特定的接口发送路由更新协议报文，但允许该接口正常接受并处理其他路由发送的路由信息。

配置：

R1(config)#router rip

R1(config-router)#passive-interface ethernet 0/0  ------被动接口设置

接下来做一个实验来实践一下：



实验要求：

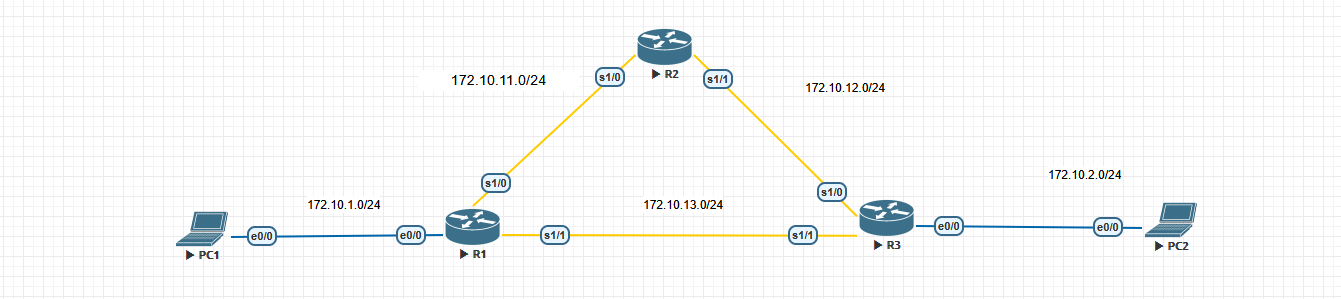

路由器 R1、R2 和R3之间通过DCE 串口电缆连接，主机 PC1 和PC2分别用交叉线与路由器 R1 和R3的f0/0接口相连。要求：开启各个路由器接口，做基本参数配置，通过配置 RIP 实现两台主机的通信。

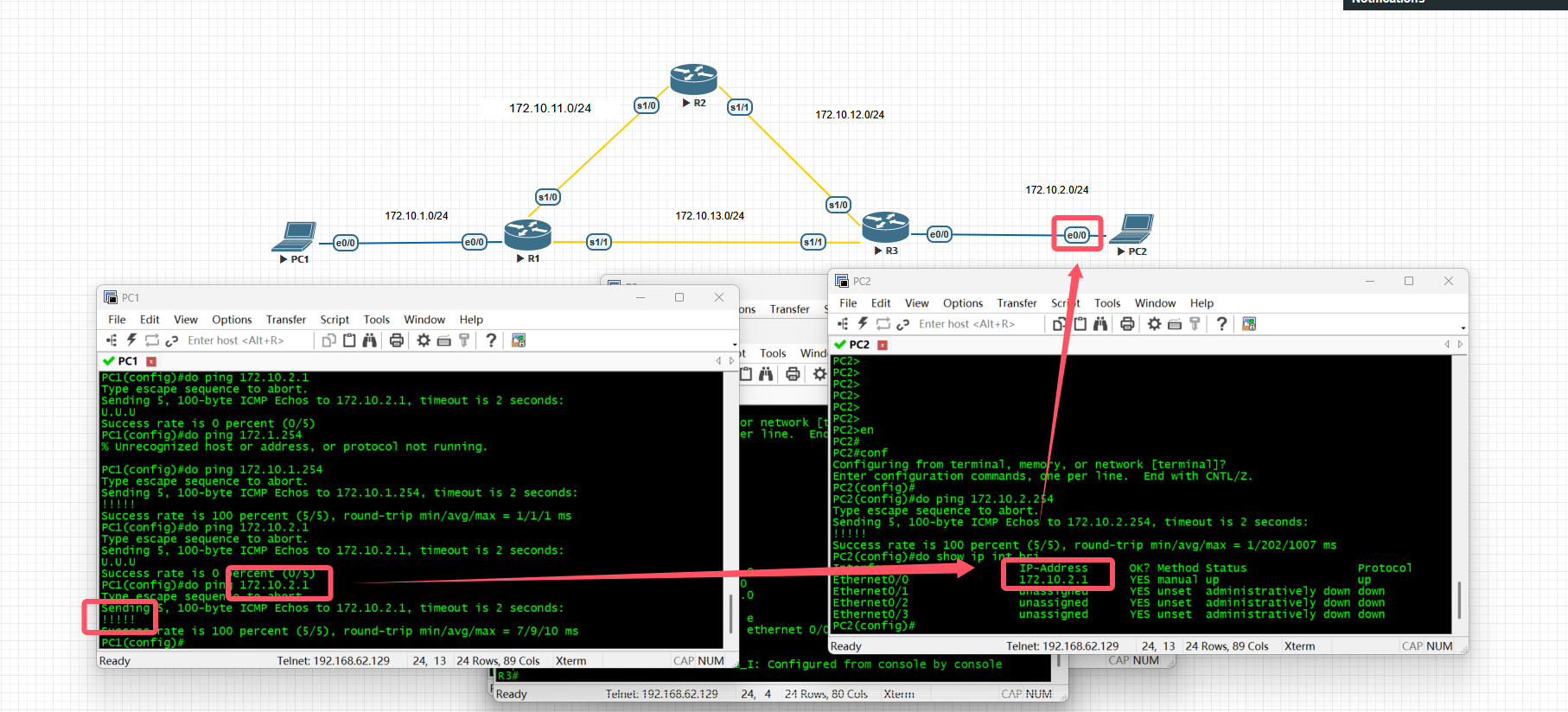

我们配置好其中的IP地址，查看直连路由器之间是否可以正常通信



我们发先直连路由器之间是可以通信的

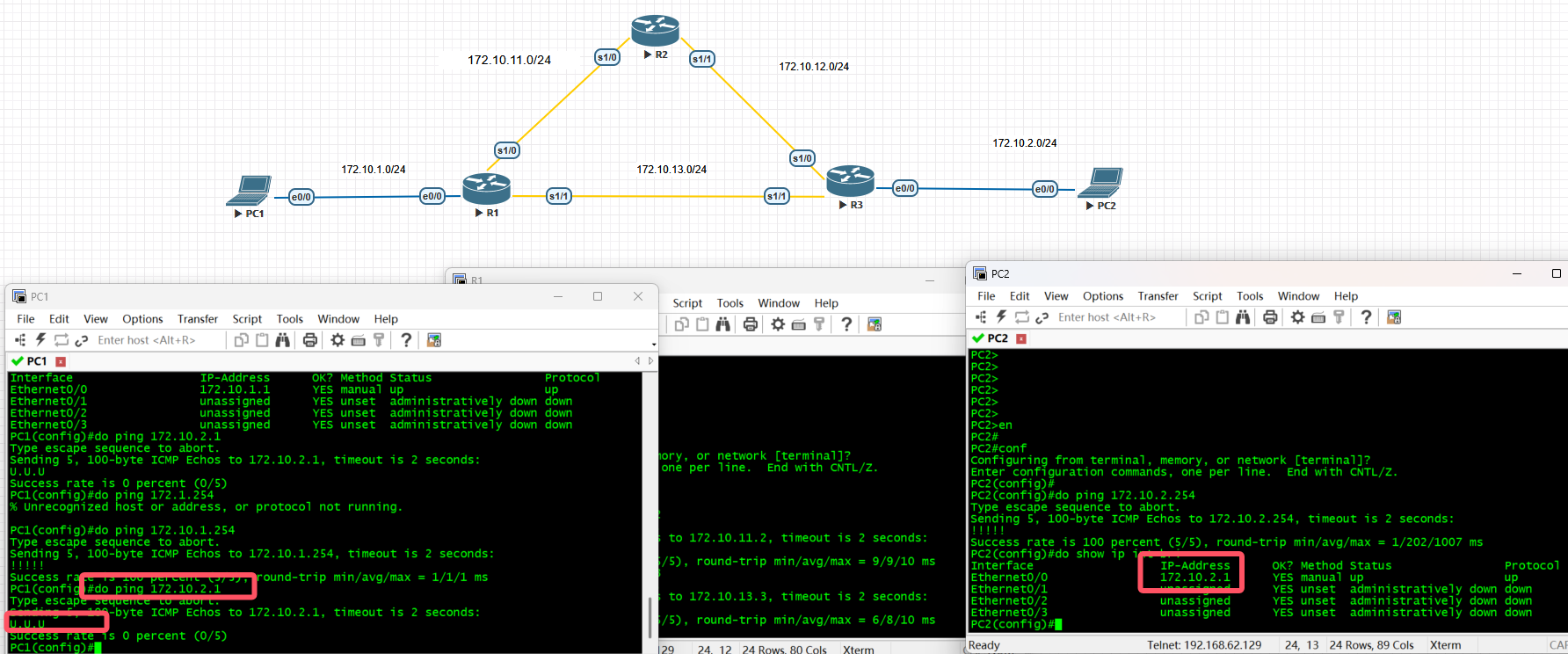

那么PC1与PC2是否现在就可以通信了吗，实验结果：



我们发现是无法通信的，这是采用今天所讲的RIP协议进行操作：
R1进行配置：

R1(config)#router rip

R1(config-router)#version 2       --修改版本为版本2
R1(config-router)#network 172.10.1.0
R1(config-router)#network 172.10.11.0
R1(config-router)#network 172.10.13.0
R1(config-router)#passive-interface ethernet 0/0  ------被动接口设置

R2上进行配置：

R2(config)#router rip

R2(config-router)#version 2
R2(config-router)#network 172.10.12.0
R2(config-router)#network 172.10.11.0

 R3上进行配置：

R3(config)#router rip

R3(config-router)#version 2
R3(config-router)#network 172.10.13.0
R3(config-router)#network 172.10.2.0
R3(config-router)#network 172.10.12.0
R3(config-router)#passive-interface ethernet 0/0

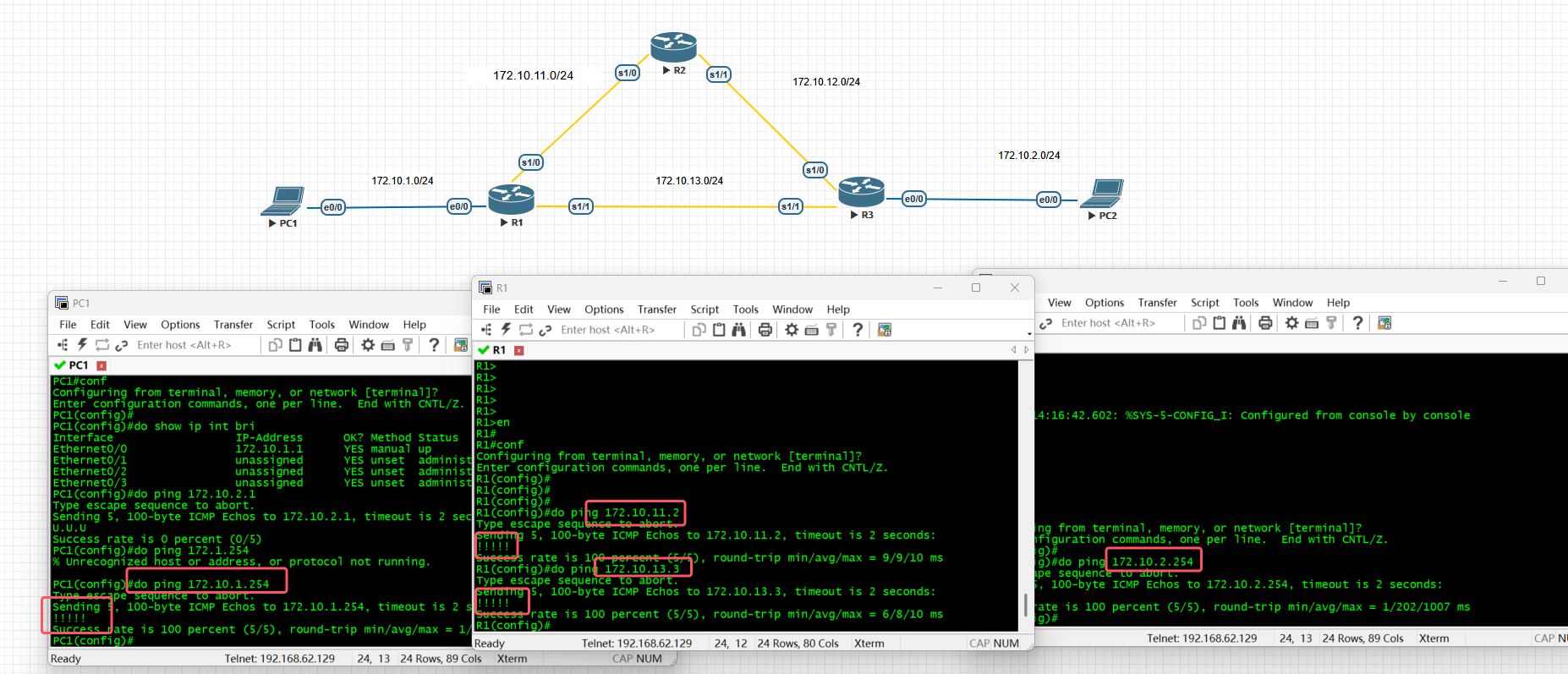

 最终效果：

PC1与PC2实现互通
