华为防火墙IPSec配置

一.ESP+Tunnel在防火墙设备上的部署方式

实验拓扑

在这里插入图片描述

在防火墙上进行配置时，则需要考虑更多的因素，比如IKE协商报文、用户区访问站点的流量放行，但也就是创建几条安全策略的事，具体的配置如下：

  1. 防火墙基础配置（配置接口IP、加入安全策略、放行Local-to_Any的安全策略，方便测试） 省略

  2. 防火墙IPSec基础配置（包括IPSec安全提议、IKE安全提议、IKE对等体、需要安全保护的数据流ACL、IPSec安全策略）

    # FW2的配置
ipsec proposal test2  # IPSec安全提议
# 保护IPSec建立的隧道 IPSec-SA
encapsulation-mode tunnel
transform esp
esp authentication-algorithm sha2-256
esp encryption-algorithm aes-256

ike proposal 1  # IKE 安全提议
# 保护使用IKE协商和分发密钥时的一些安全参数,IKE-SA
 encryption-algorithm aes-256
 dh group14
 authentication-algorithm sha2-256
 authentication-method pre-share
 integrity-algorithm hmac-sha2-256
 prf hmac-sha2-256

# 配置IKE对等体，在此处配置IPSec加密时使用的共享密钥，并匹配远端站点协商IPSec-SA
ike peer test2
 pre-shared-key Huawei@123
 ike-proposal 1
 remote-address 155.15.101.1

# 定义需要安全保护的数据流
acl number 3000
 rule 5 permit ip source 10.1.102.0 0.0.0.255 destination 10.1.101.0 0.0.0.255

# 创建IPSec安全策略，主要引用刚才配置的ACL、IKE对等体、IPSec安全提议
ipsec policy Protection 1 isakmp
 security acl 3000
 ike-peer test2
 proposal test2

# 接口下引用IPSec安全策略
interface GigabitEthernet1/0/1
 ipsec policy Protection

ip route-static 0.0.0.0 0 gig1/0/1 155.15.102.1   # 配置默认路由，此处是为了能够与对端站点完成IKE协商

  3. 防火墙上配置安全策略，主要放行IKE协商、用户互相访问的流量

    # FW2配置安全策略示例
# 防火墙需要放行对端到本地的IKE协商流量，一个是IKE
# 本身的协议端口-UDP500，还有一个是ESP安全协议的协议号-50 （IP协议号50代表ESP）
rule name IKE_notification
  source-zone untrust
  destination-zone local    # 此处是本地的接口地址进行IKE协商的
  service protocol 50
  service protocol udp destination-port 500
  action permit

# 防火墙上放行VPN站点中客户端之间的互访流量
 rule name External_to_inter
  source-zone untrust
  destination-zone trust
  source-address 10.1.101.0 mask 255.255.255.0
  destination-address 10.1.102.0 mask 255.255.255.0
  action permit

# 防火墙上放行用户区访问VPN站点的流量
 rule name User_to_VPN
  source-zone trust
  destination-zone untrust
  source-address 10.1.102.0 mask 255.255.255.0
  destination-address 10.1.101.0 mask 255.255.255.0
  action permit

# PS：还需要放行Local_to_Untrust（本地公网接口到对端的IKE协商流量）区域的安全策略后，IKE-SA才能顺利建立，此处是由于本人习惯，
# 会将Local_to_Any的流量全部放行。

  4. 查看IPSec_SA是否建立，测试通信情况

    [FW2]display ike sa     # IKE-SA协商情况
2024-11-02 08:53:28.700

IKE SA information :
 Conn-ID    Peer                                          VPN              Flag(
s)               Phase  RemoteType  RemoteID
--------------------------------------------------------------------------------
----------------------------------------------------
 2          155.15.101.1:500                                               RD|A     # 此处的对等体就是FW1的接口IP地址
                 v2:2   IP          155.15.101.1
 1          155.15.101.1:500                                               RD|A
                 v2:1   IP          155.15.101.1

  Number of IKE SA : 2
--------------------------------------------------------------------------------
----------------------------------------------------

 Flag Description:
 RD--READY   ST--STAYALIVE   RL--REPLACED   FD--FADING   TO--TIMEOUT
 HRT--HEARTBEAT   LKG--LAST KNOWN GOOD SEQ NO.   BCK--BACKED UP
 M--ACTIVE   S--STANDBY   A--ALONE  NEG--NEGOTIATING


[FW2]display  ipsec  sa     # 查看IPSec SA协商情况
2024-11-02 08:53:31.260

ipsec sa information:

===============================
Interface: GigabitEthernet1/0/1
===============================

  -----------------------------
  IPSec policy name: "Protection"
  Sequence number  : 1
  Acl group        : 3000
  Acl rule         : 5
  Mode             : ISAKMP
  -----------------------------
    Connection ID     : 2
    Encapsulation mode: Tunnel
    Holding time      : 0d 0h 14m 44s
    Tunnel local      : 155.15.102.2:500
    Tunnel remote     : 155.15.101.1:500
    Flow source       : 10.1.102.0/255.255.255.0 0/0-65535      # 安全保护的数据流
    Flow destination  : 10.1.101.0/255.255.255.0 0/0-65535

    [Outbound ESP SAs]          # 出入方向SA统计信息
      SPI: 187970048 (0xb343200)
      Proposal: ESP-ENCRYPT-AES-256 ESP-AUTH-SHA2-256-128
      SA remaining key duration (kilobytes/sec): 10485760/2716
      Max sent sequence-number: 4
      UDP encapsulation used for NAT traversal: N
      SA encrypted packets (number/bytes): 3/180

    [Inbound ESP SAs]
      SPI: 198103234 (0xbced0c2)
      Proposal: ESP-ENCRYPT-AES-256 ESP-AUTH-SHA2-256-128
      SA remaining key duration (kilobytes/sec): 10485760/2716
      Max received sequence-number: 1
      UDP encapsulation used for NAT traversal: N
      SA decrypted packets (number/bytes): 4/240
      Anti-replay : Enable
      Anti-replay window size: 1024

    在这里插入图片描述

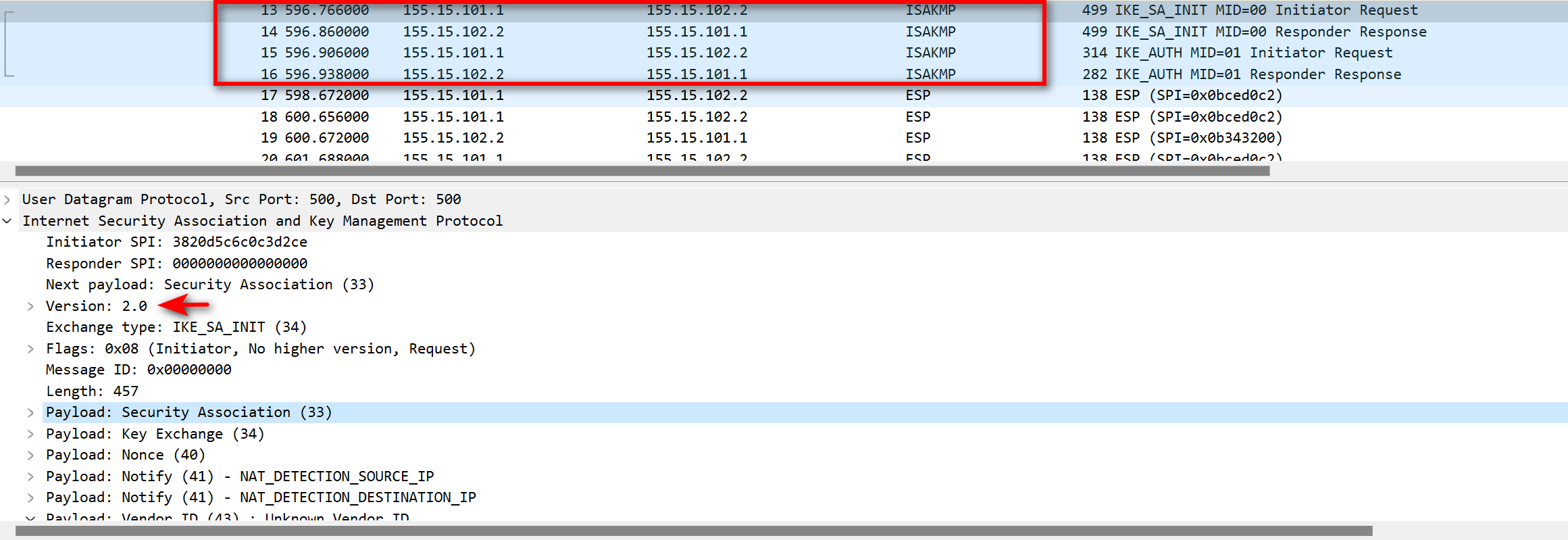

    由于ENSP模拟器中的防火墙默认使用IKEv2版本，所以仅需要四个消息就可以完成IPSec-SA的建立，如上图所示。

    在这里插入图片描述

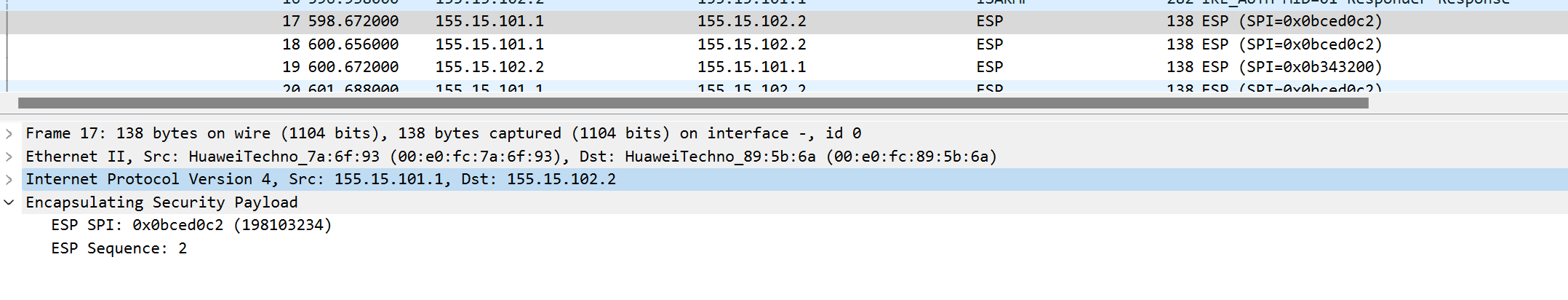

    双方站点在通信时，由于使用了ESP协议提供数据加密，所以原始的IP报文被加密了，抓包无法查看。

    报文封装格式为：Ethernet II | New IP Header | ESP Header | Raw IP Header | Data | ESP tail | ESP Auth



需求2：添加NAT策略，使得用户能够访问Internet也能够同时使用IPSec

防火墙上需要配置源NAT地址转换，并且创建一条放行Internet流量的安全策略即可。

# FW2为例
# 防火墙上放行访问Internet的流量
 rule name User_to_Internet
  source-zone trust
  destination-zone untrust
  source-address 10.1.102.0 mask 255.255.255.0
  action permit

# 创建NAT策略
nat-policy
 rule name Internet
  source-zone trust
  destination-zone untrust
  source-address 10.1.102.0 mask 255.255.255.0
  action source-nat easy-ip

测试连通性：

在这里插入图片描述

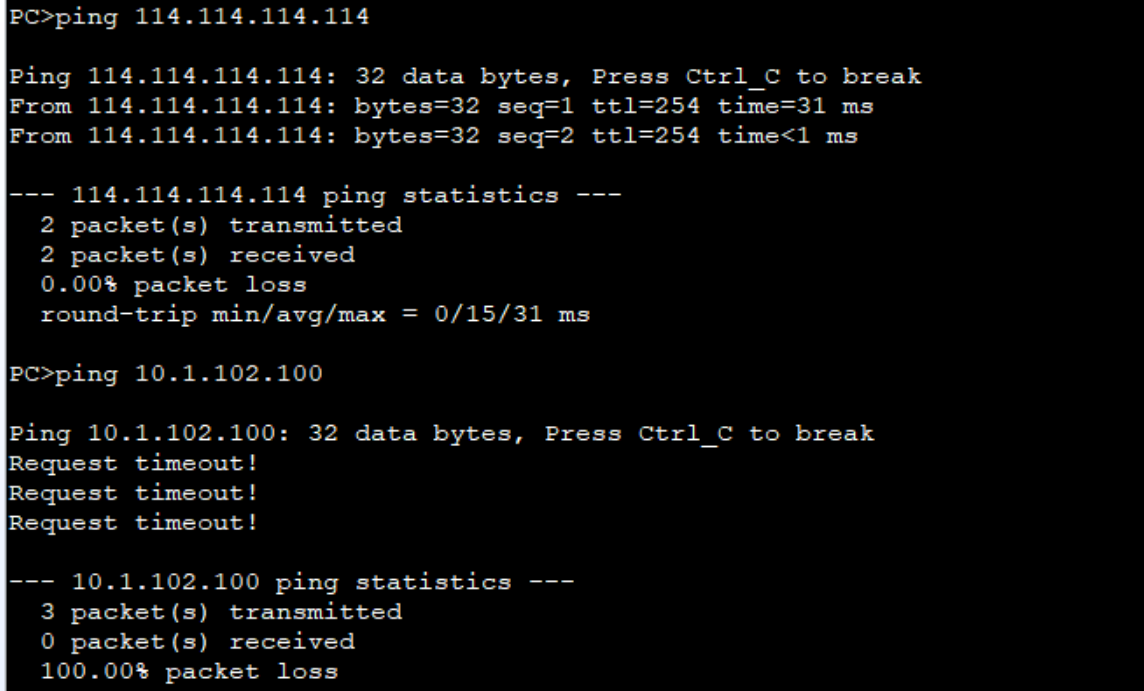

访问Internet流量正常，但是站点之间却无法访问，不是因为IPSec隧道断联了，而是因为NAT策略中默认将用户区的源地址进行了NAT转换，转换后直接走了Internet的链路，不走VPN隧道了，所以这里我们要在NAT策略中继续创建策略，将访问VPN站点之间的流量做不进行NAT地址转换的配置，之后调整策略的规则ID号使其生效。

# 以FW2为例
nat-policy
 rule name NO_NAT
  source-zone trust
  destination-zone untrust
  source-address 10.1.102.0 mask 255.255.255.0
  destination-address 10.1.101.0 mask 255.255.255.0
  action no-nat

rule  move NO_NAT top

# 完整的NAT策略如下
nat-policy
 rule name NO_NAT
  source-zone trust
  destination-zone untrust
  source-address 10.1.102.0 mask 255.255.255.0
  destination-address 10.1.101.0 mask 255.255.255.0
  action no-nat
 rule name Internet
  source-zone trust
  destination-zone untrust
  source-address 10.1.102.0 mask 255.255.255.0
  action source-nat easy-ip

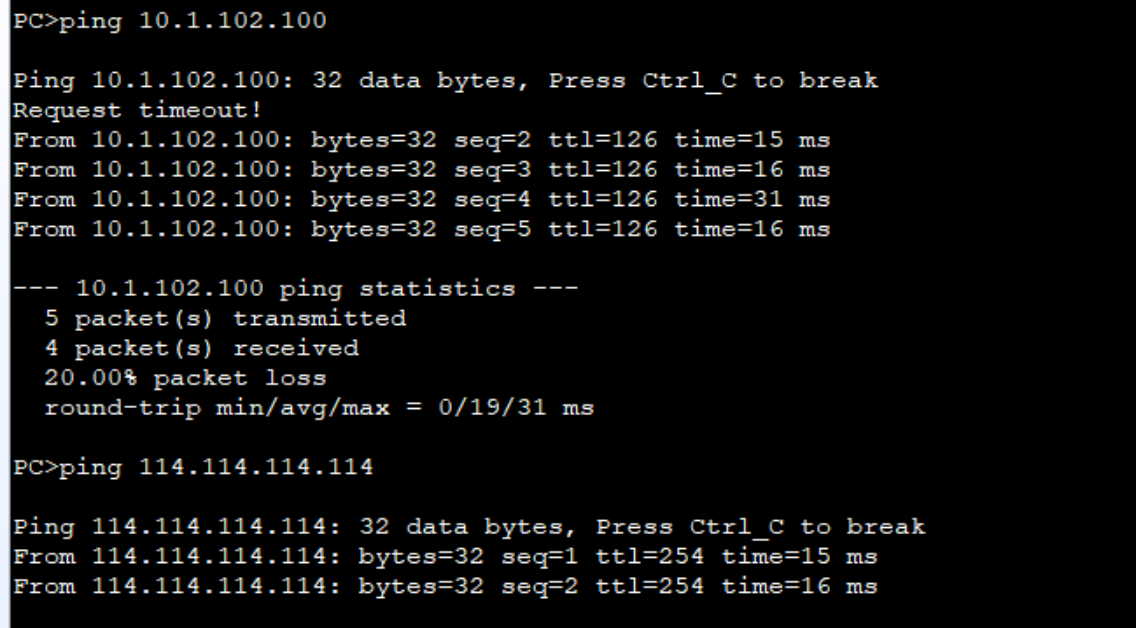

配置完毕后，连通性就会恢复正常，如下图所示：

在这里插入图片描述
