首先是八路开关控制：

一、核心功能特性

1. 多模式控制逻辑

• 场景控制：支持 64个场景预设（如“回家模式”联动灯光、窗帘），通过组地址绑定实现一键触发
• 延时与预警：楼梯照明功能可设置 动态延时关闭（1-60秒可调），并在关闭前触发LED闪烁预警
• 电流阈值管理：每路独立监测 0.1-16A电流（误差±8%），超限触发KNX报警报文，支持过载自动切断保护

2. 高级逻辑运算能力

• 支持 与、或、异或、门函数 逻辑运算，例如：
  • 走廊灯 = (人体传感器信号) AND (照度 < 100lux)
  • 安防模式 = (门磁状态) XOR (手动布防开关)

3. 安全与控制冗余

• KNX Secure加密：采用 AES-128 CCM 算法加密控制指令，防止重放攻击与数据篡改
• 双电源冗余：支持总线供电（21-30V DC）与本地辅助电源（24V AC/DC）的无缝切换，断电时可预设继电器状态。

二、技术参数与硬件架构

1. 电气规格

参数	规格	来源
单路负载能力	16A阻性 / 20A容性（Cosφ=0.6）
总线电压	21-30V DC（KNX TP1）
通信速率	9.6kbps（双绞线） / 16kbps（RF）
电流检测精度	±8%正弦波 / ±100mA直流

2. 机械与通信设计

• 模块化背板：8路继电器采用 磁保持技术，触点寿命 >100万次，支持异相负载接入（如三相电机）

• 总线耦合器集成：内置 KNX TP/UART协议栈，无需外置网关即可直连DALI、DMX512子系统


三、典型应用场景

1. 住宅与商业空间

• 分区域照明：8路独立控制客厅主灯、射灯、氛围灯等，配合调光模块实现 0.1%精度亮度调节
• 能耗管理：统计每路负载的 累计运行时间与耗电量（kWh），生成月度能耗报表

2. 工业与公共设施

• 设备联动：工厂生产线照明与设备启停联动，通过 Modbus-TCP网关 接入PLC系统
•

• 应急响应：地铁站台照明在火灾报警时自动切换至 100%亮度+红色警示，同步开启疏散指引

四、系统集成能力

1. 跨协议兼容性

• DALI网关集成：单模块支持 64个DALI设备，可编程调光曲线（线性/S型/对数）
•

• IoT平台对接：通过KNX/IP路由器接入 MQTT Broker，实现与Home Assistant、阿里云的云边协同

2. 中央控制界面

• 触摸屏交互：86mm面板支持 拖拽式进度条 控制百叶窗开合度，长按进入参数微调模式
• BMS集成：在霍尼韦尔、西门子楼宇管理系统中显示 实时电流波形图 与负载健康状态

五、代表产品型号

型号	品牌	核心特性	来源
MTN647895	施耐德	16A负载+能耗统计，支持手动强切	1
GF-SW800	格瑞斯	20A容性负载，逻辑运算引擎
HVR498	霍尼韦尔	KNX Secure加密，兼容LEED认证	7
Gira Komfort 24位	Gira	64场景预设，支持晨昏算法与气象联动	17
K8S-20A	视声智能	国产化协议栈，53万台年产能	23

六、工程实施要点

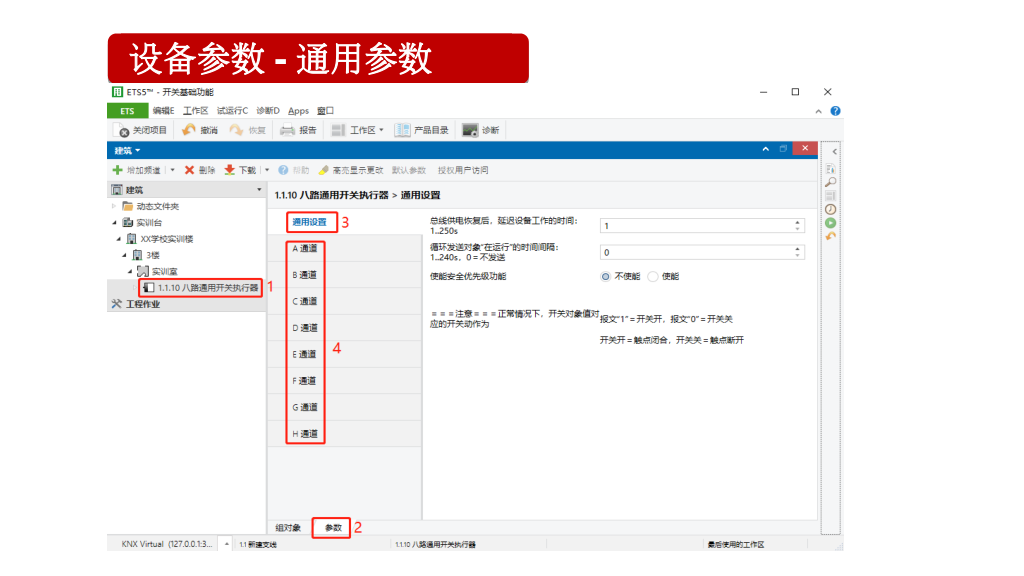

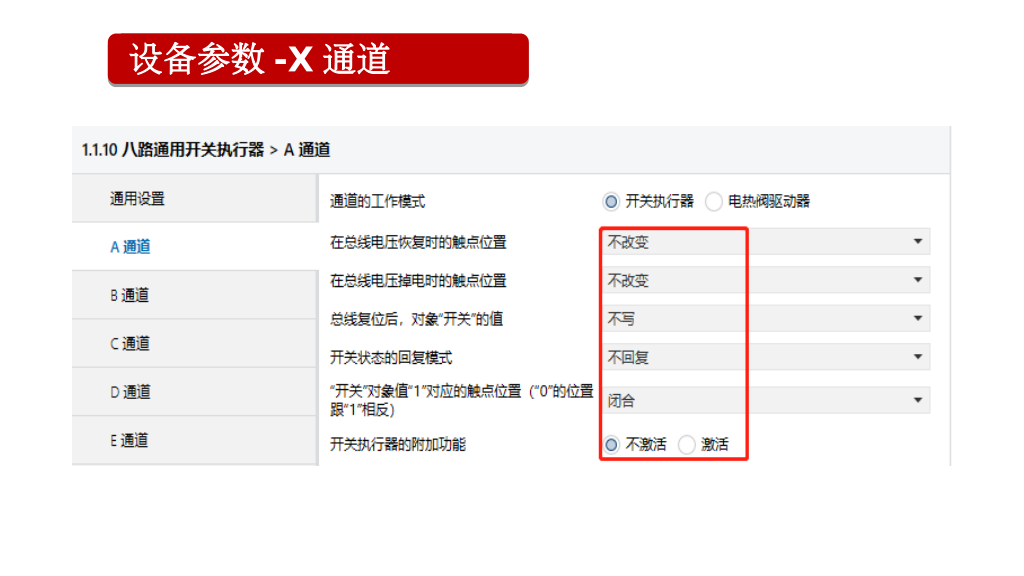

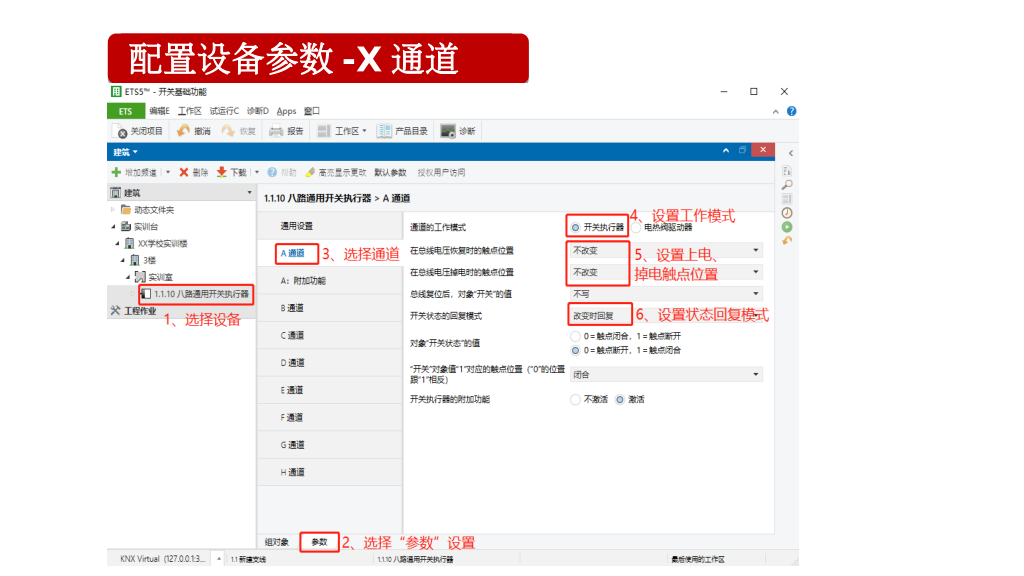

1. ETS配置流程：

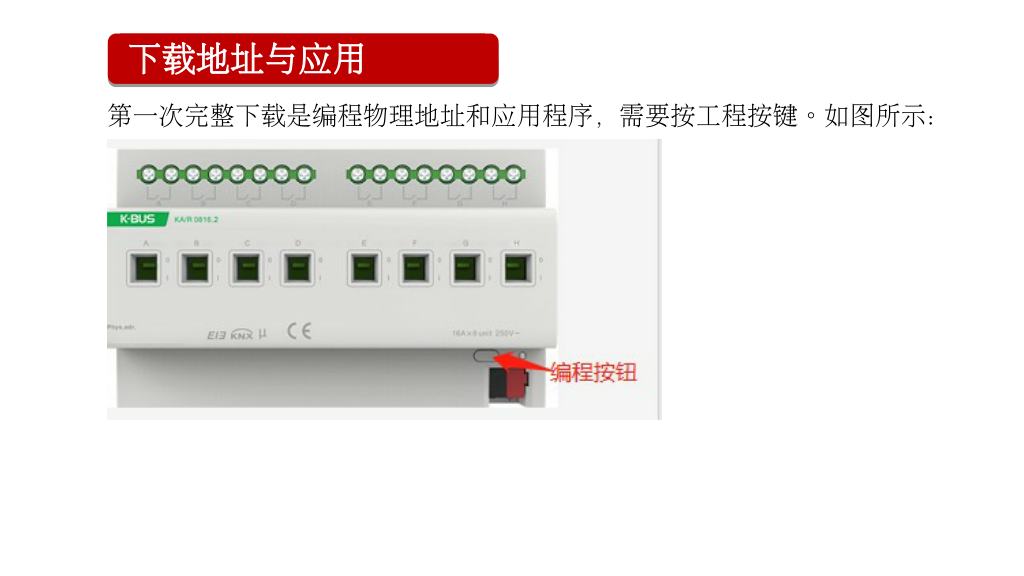

   • 导入设备数据库（VD4文件） → 分配物理地址（1.1.1格式） → 绑定组地址（3级结构） → 下载固件
2. 负载匹配原则：
   • 容性负载（如LED驱动）需限制 浪涌电流 < 40A（通过NTC热敏电阻抑制）

3. 拓扑优化：
   • 每支路不超过 64设备，主干线长度 ≤1000m（TP1），子网间通过 KNX/IP路由器 隔离

第二个设备介绍为四路百叶窗

一、核心功能与技术特性

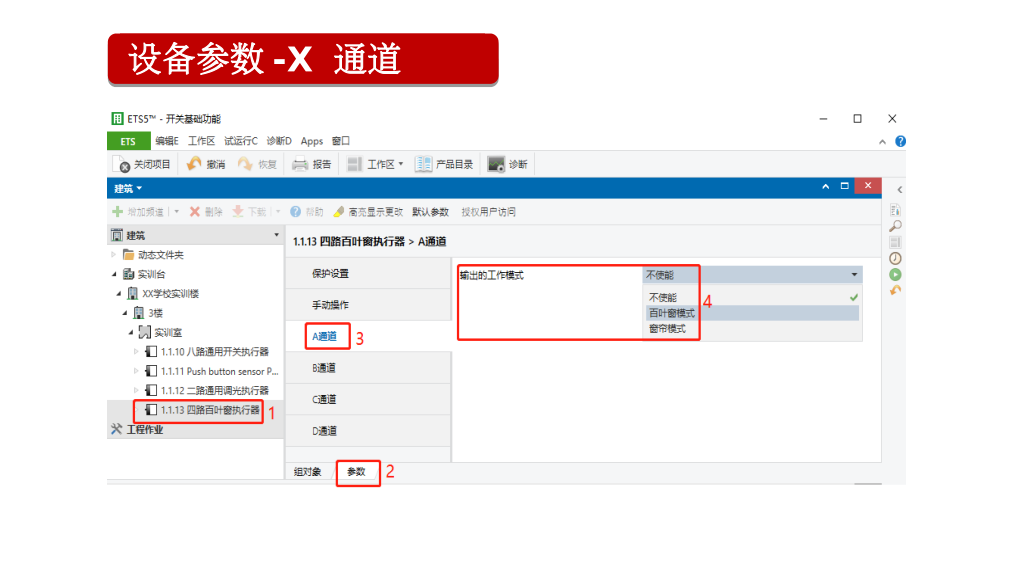

1. 双模式控制逻辑

• 百叶窗模式（Venetian Blind） 支持叶片角度调节与整体升降控制，通过 8位高度/角度定位 实现毫米级精度（分辨率0.4°），可预设 6种叶片倾斜策略（如平行遮阳、垂直散热）[[14][20]]。
• 窗帘模式（Shutter） 仅控制织物升降，适用于普通窗帘或卷帘场景，支持 自动行程时间检测（误差±0.1秒），适配不同轨道长度[[3][21]]。

2. 动态安全保护

• 多重硬件保护机制：
  • 过载保护：实时监测电机电流（精度±8%），触发阈值可设（默认16A阻性负载）
  • 防风锁定：集成风速传感器接口，当检测到>15m/s风力时自动收回百叶。
  • 防夹算法：通过霍尔传感器检测扭矩突变，遇阻后0.2秒内反向移动5cm

3. 智能化联动

• 天文时钟算法：基于经纬度坐标自动计算日出/日落时间，联动光照传感器实现 全年无干预运行
• 能耗优化策略：与HVAC系统协同，通过调整百叶角度实现 太阳辐射热增益（SHGC）动态控制，节能率可达18%。

二、硬件架构与关键参数

1. 电气规格对比

型号	电源类型	单路负载能力	总线协议	定位精度
MTN649804  3	AC 230V	10A (cosφ=0.6)	KNX TP1	0.5% FSR
MTN648704  4	DC 24V	6A 容性负载	KNX RF	1% FSR
AMMA-04/06.S  21	总线供电	16A 阻性/20A容性	KNX Secure	0.2% FSR

2. 机械设计创新

• 磁保持继电器：触点寿命>100万次，切换速度<10ms，支持 异相负载混合接入（如同时控制230V交流电机与24V直流步进电机）
• 模块化背板：支持热插拔更换故障通道，维修停机时间<3分钟
• 集成式总线耦合器：内置KNX/IP网关功能，可通过 OPC UA协议 直连BMS系统。

三、工程实施要点

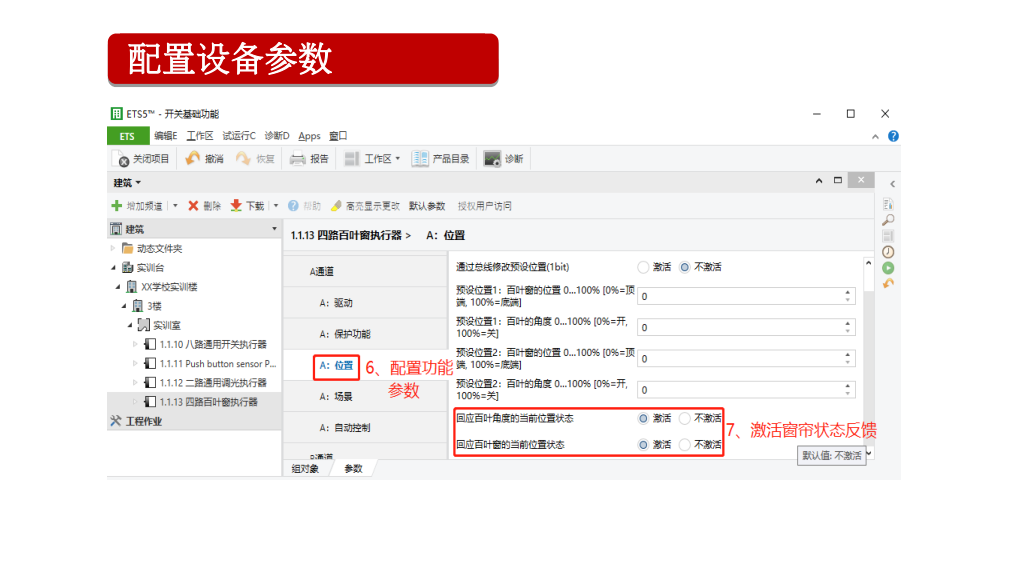

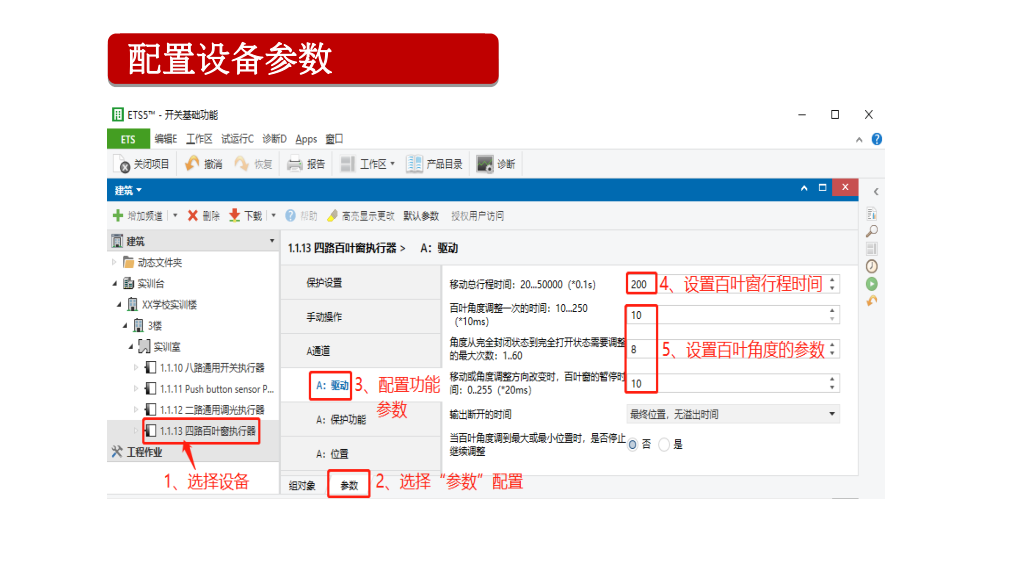

1. ETS5配置流程

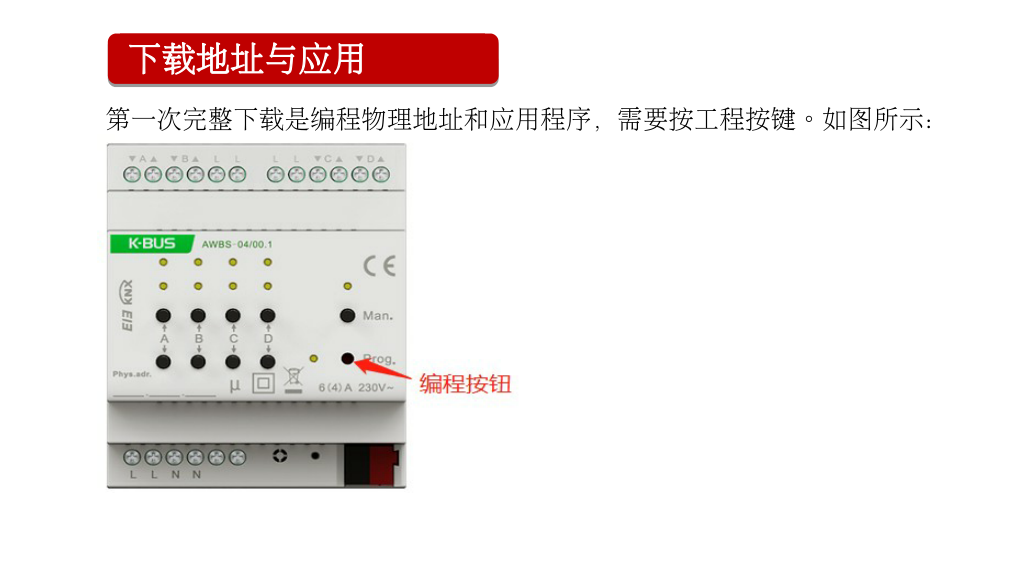

1. 导入设备数据库（VD4文件），分配物理地址（1.1.1三级结构）
2. 绑定组地址实现 分层控制：
   • 基础控制组：1/1/1~1/1/4（单路升/降/停）
   • 场景组：1/2/1~1/2/64（预设四种标准场景+60自定义）

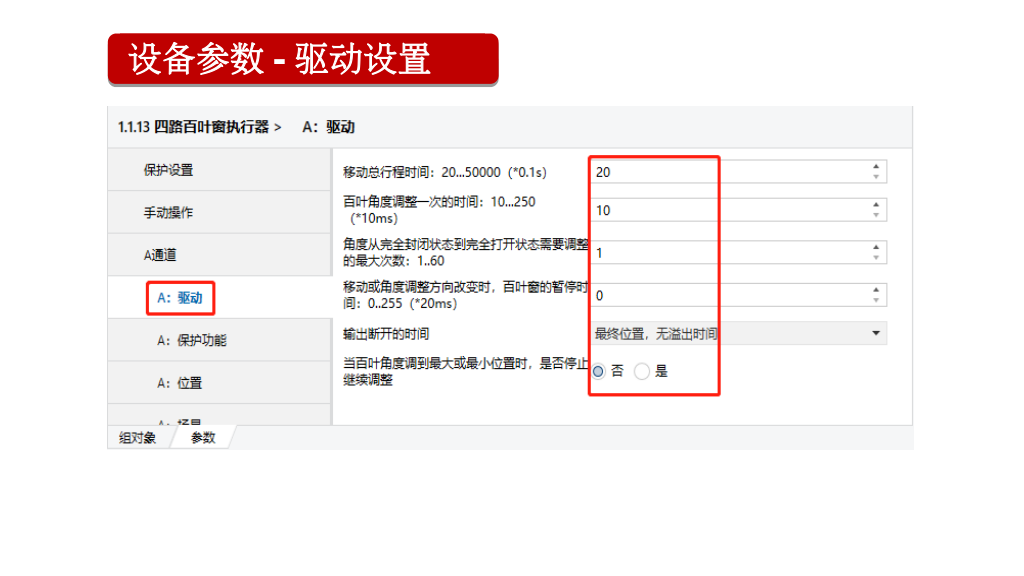

3. 设置运行参数：
   • 调整时间：50-600秒可调（步进1秒）
   • 最大行程次数：32-255次（对应百叶帘全行程）

2. 调试优化策略

• 自动行程校准：首次通电时执行全行程测量（误差补偿±3%）
• 抗干扰测试：在TP1总线上注入10Vpp噪声信号，验证CRC校验容错率>99.99%
• 安全加密配置：启用AES-128 CCM加密，密钥轮换周期建议≤90天

四、典型应用场景

1. 商业办公楼

• 日照热量管理：通过外置照度传感器（0-100klux）与室内温控器联动，动态调整百叶角度，减少空调负荷。
• 夜间安全模式：启用 随机运动算法，模拟人员活动轨迹防止窥视。

2. 高端住宅

• 场景预设：
  • "影院模式"：百叶全闭+灯光渐暗（30秒过渡）
  • "晨起唤醒"：百叶每日6:30自动开启至30%，同步启动背景音乐
• 语音控制：支持Amazon Alexa与KNX IoT API对接，实现自然语言指令解析（如“将客厅百叶调整到下午茶位置”）。

五、代表产品与厂商

1. 施耐德 MTN649804

   • 4路独立控制，AC 230V/10A负载
   • 集成天气报警功能，支持风速/雨量传感器接入

2. ABB SMI-4/S 4.16.1

   • 支持DALI-2调光联动，可编程256级灰度过渡曲线
   • 内置PID算法抑制机械振动

3. GVS AMMA-04/06.S

   • KNX Secure认证，军工级PCB防护（IP67）
   • 支持手动强切按钮，断电时可保持最后状态≥2小时

技术标准与认证

• 通信安全：符合KNX Secure标准（EN 50090-3-3）
• 能效等级：通过LEED v4.1认证（节能类得分≥12分）
• 电磁兼容：满足IEC 61000-4-5（浪涌抗扰度4kV）
