在PCB制造领域，缺陷分类的准确率直接影响产品良率与成本控制。传统人工目检效率低、误判率高，而基于机器学习的自动化分类技术正成为行业破局关键。

工业场景的三大核心痛点

1. 缺陷多样性：从0.1mm²的微小空洞到0.5mm的焊盘偏移，缺陷形态跨度超百倍

2. 数据不均衡：某产线数据显示，6类常见缺陷中3类样本占比不足5%

3. 实时性要求：在线检测系统需在200ms内完成单板检测

模型选型：

1. 主流架构对比

• CNN+注意力机制：在IPC标准数据集上达到98.7%准确率，但需20万+标注样本

• 轻量化MobileNetV3：参数量仅2.9M，适合边缘端部署，但小缺陷检测精度下降15%

• 混合模型方案：CNN提取特征+XGBoost分类，平衡精度与算力需求

2. 关键参数配置

• 输入分辨率：缺陷尺寸<50μm时需≥2048×2048像素

• 批处理大小：NVIDIA A100 GPU下推荐64-128 batch size

• 学习率策略：余弦退火法使收敛速度提升40%

数据工程如何进行？

1. 数据采集规范

• 设备选型：工业相机分辨率≥2448×2048，帧率≥60fps

• 光照方案：环形LED光源（色温5000K）+偏振片消除反光

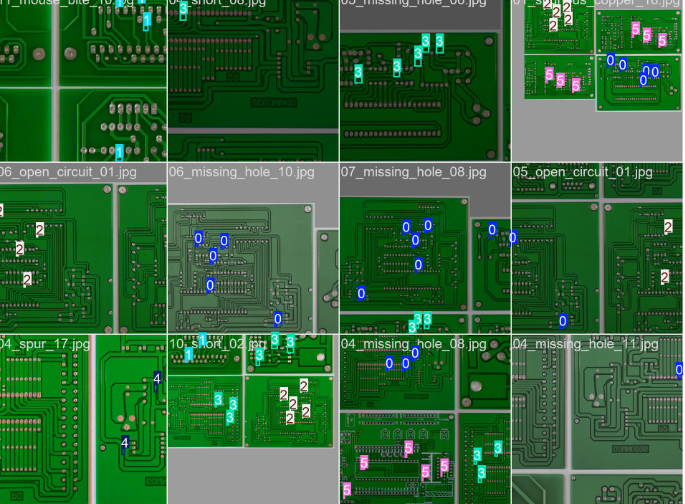

• 标注标准：采用YOLO格式标注，边界框误差<2像素

2. 数据增强策略

• 几何变换：随机旋转±15°、镜像翻转、弹性形变（形变系数0.1-0.3）

• 物理仿真：基于PCB材料参数模拟热应力导致的裂纹扩展

• 对抗样本生成：使用Fast Gradient Sign Method增强模型鲁棒性

3. 小样本解决方案

• 元学习框架：MAML算法使新缺陷类别训练样本需求<100张

• 迁移学习：在ImageNet预训练后微调最后3层网络

• 合成数据：PCB-GAN生成高保真缺陷图像，FID分数<25

四、模型训练实战技巧

1. 分布式训练配置

2. 损失函数优化

• Focal Loss：解决正负样本不平衡，γ=2, α=0.85

• IoU Loss：提升边界框定位精度，与CE Loss加权组合（λ=0.5）

• 知识蒸馏：教师模型（ResNet152）指导学生模型（MobileNetV3）

3. 验证指标选择

• 分类任务：加权F1 Score（考虑缺陷类别不均衡）

• 检测任务：mAP@0.5（平均精度均值）

• 实时性指标：FPS（每秒处理帧数）>15

部署落地：从实验室到产线

1. 模型压缩方案

• 量化：FP32→INT8量化使模型体积缩小75%，精度损失<1%

• 剪枝：基于幅度的通道剪枝，保留率80%时精度下降≤2%

• TensorRT加速：NVIDIA GPU上推理速度提升3-5倍

2. 边缘计算部署

• 硬件选型：Jetson AGX Xavier（算力32TOPS，功耗31W）

• 框架适配：TensorRT+DeepStream SDK实现流式处理

• 异常监控：部署Telemetry系统实时追踪模型漂移

3. 持续学习机制

• 增量训练：每周新增数据自动触发微调（学习率0.0001）

• 模型版本控制：DVC工具管理不同迭代版本

• 反馈闭环：产线误判样本自动回流至训练集

​捷配PCB提供质检方案定制服务，支持从数据标注到产线部署的全流程技术支持。在电子制造智能化转型的浪潮中，机器学习驱动的缺陷分类技术正从实验室走向产线。需掌握从数据治理到模型部署的全栈能力，方能在质量管控的战场上赢得先机。
