本系统是一款交通标志识别系统，融合了YOLO、Django和深度学习等先进技术。在技术架构上，YOLO作为实时目标检测算法，以其高效、准确的检测能力为核心，负责对上传的图片进行快速的交通标志定位和识别。Python作为主要的编程语言，提供了丰富的库和框架支持，确保了系统的稳定性和可扩展性。Django框架的引入，为系统提供了强大的后端支持，实现了用户管理、数据存储和界面展示等功能。深度学习技术的应用，进一步提升了交通标志识别的准确率和鲁棒性，通过不断训练和优化模型，系统能够适应多种复杂场景下的交通标志识别需求。

在功能设计上，系统为管理员提供了全面的管理工具。管理员登录后，可以进入YOLO检测模块，上传交通标志图片进行实时检测，系统将迅速返回识别结果。此外，管理员还可以进入控制台，查看识别趋势图和交通标志识别统计图，直观了解交通标志识别的整体情况和趋势变化。这些功能的有效整合，使得系统能够不仅实现高效的交通标志识别，还能为管理者提供数据支持和决策依据。整个系统在保证识别准确性的同时，也注重了用户体验和操作便捷性，为交通标志识别和管理提供了科学、高效的解决方案。


数据分析流程设计

本交通标志识别系统在数据分析流程设计上注重高效性、准确性和可视化。首先，数据采集环节，管理员通过登录系统后进入检测模块，上传待识别的交通标志图片。系统利用YOLOv11算法对上传的图片进行实时处理，快速定位并分割出交通标志区域，同时提取交通标志信息。这一步骤确保了数据的及时获取和准确性，为后续分析提供了坚实基础。

接下来，在数据预处理和识别环节，系统对分割出的交通标志图像进行去噪、增强等预处理操作，以提升识别准确率。随后，利用深度学习模型对交通标志进行识别，将图像数据转换为结构化的文本信息。这一过程不仅提高了数据的质量，还实现了交通标志信息的快速准确识别。

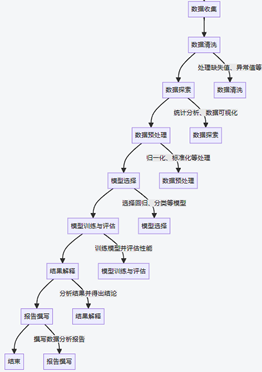

最后，在数据分析和可视化环节，系统将识别结果存储于数据库，并通过Django框架生成识别趋势图和交通标志识别统计图。这些图表基于实时数据更新，展示了交通标志识别的动态变化和统计信息，帮助管理员直观地了解识别情况，为决策提供数据支持。整个数据分析流程设计合理，实现了从数据采集到可视化展示的完整闭环，确保了系统的高效运行和数据分析的深度利用。系统数据分析流程设计下图4-3所示。

图4-3      数据分析流程


摄像头识别模块

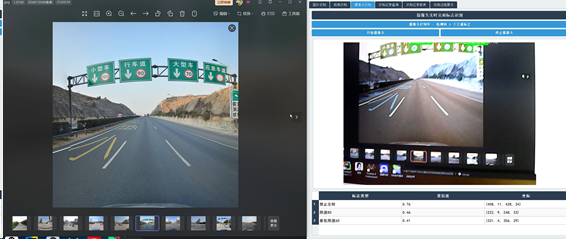

该系统采用先进的深度学习技术，实现对交通标识的高效识别。从图中可以看出，系统能够准确地检测到多种类型的交通标志，如限速80、禁止停车等，并给出相应的置信度评分。这表明系统具有较高的准确性和可靠性，能够满足实际应用的需求。此外，系统还提供了详细的坐标信息，方便用户进行进一步的定位和分析。该系统在交通标识识别方面表现出色，具有广泛的应用前景。图5-3所示：

图5-3 摄像头识别模块
