一、等效电路

当压电元件受外力作用时，两表面产生等量正、负电荷Q
压电元件的开路电压为

看我们想要测量的是电荷和电压，选择合适的等效电路

电荷灵敏度：Kq=Q/F;电压灵敏度：Ku=U/F;所以Ku=Kq/Ca

根据压电元件工作原理及两种等效电路，与压电元件配套测量电路的前置放大器也有两种形式：

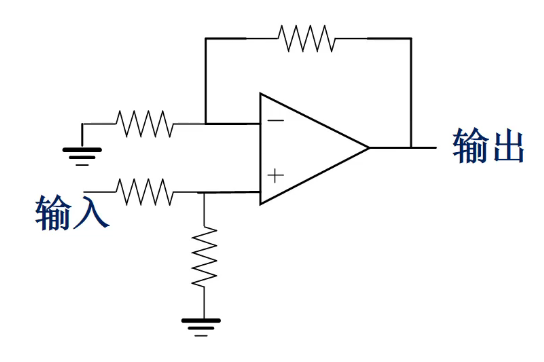

  • 电压放大器：其输出电压与输入电压（压电元件的输出电压）成正比。
  • 电荷放大器：其输出电压与输入电荷成正比。

二、测量电路

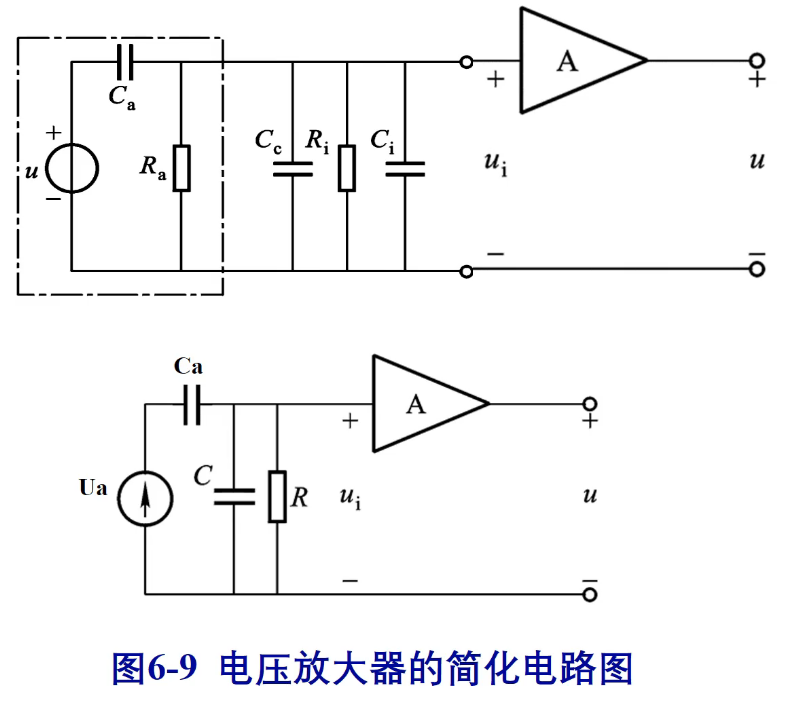

2.1电压放大器

作用是将压电式传感器的高输出阻抗经放大器变换为低阻抗输出，并将微弱的电压信号进行适当放大。

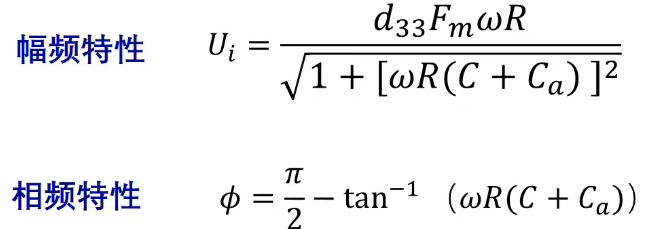

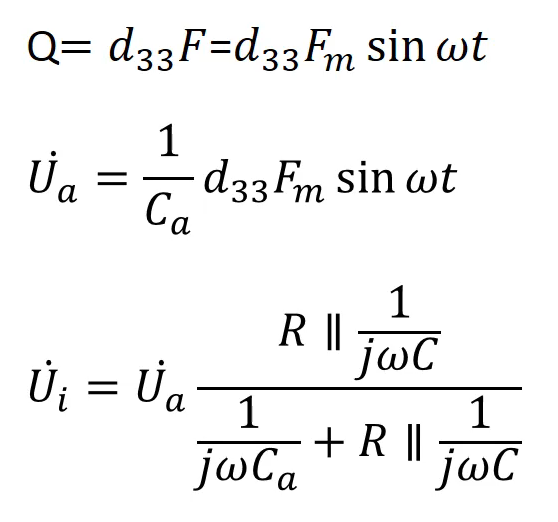

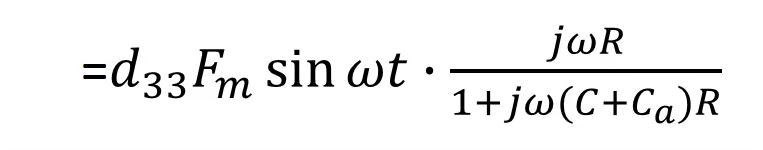

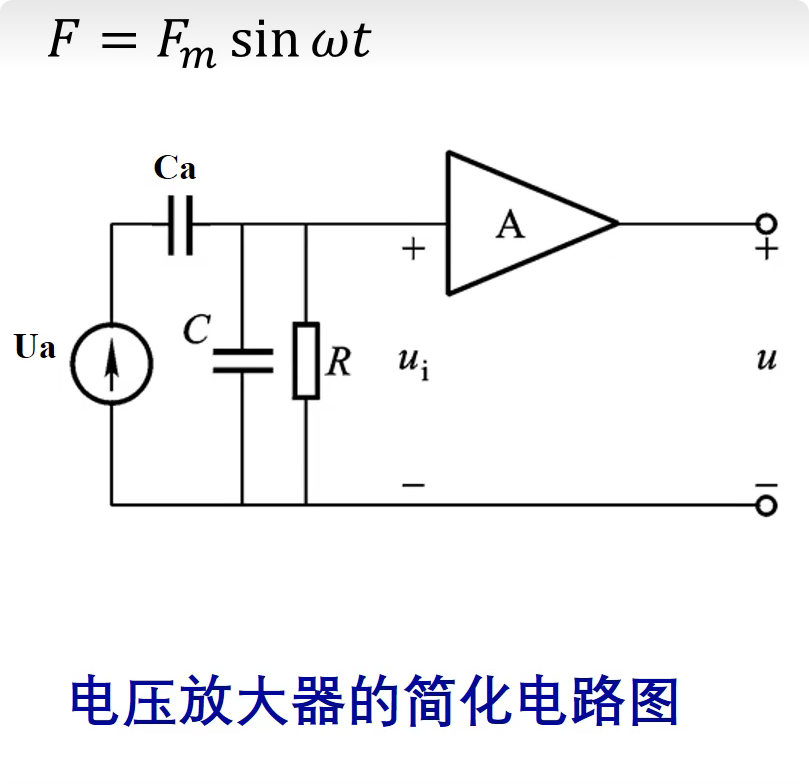

压电传感器不能测量静态的力，所以我们这里施加一个交变力
