一、实验设备

  1. Cisco ASA系列防火墙
  2. 三层交换机一台
  3. 二层交换机一台
  4. 路由器一台，用来模拟web服务器
  5. vpc一台
  6. 增加一个网络net

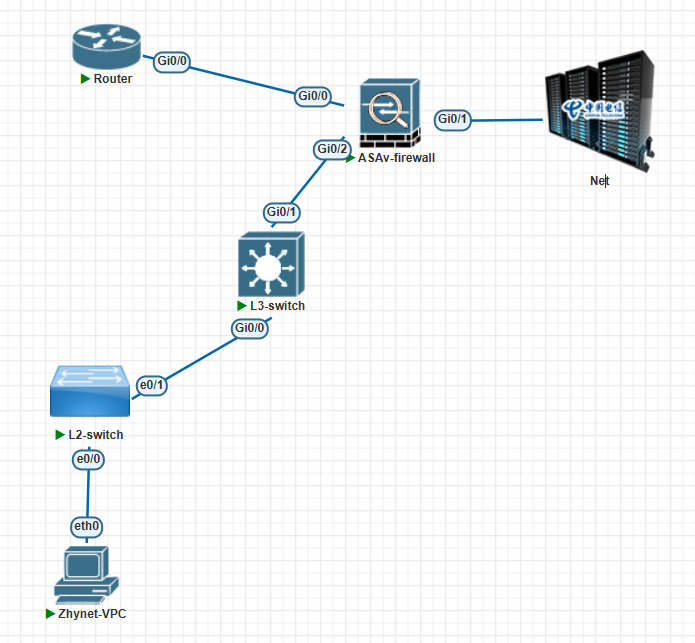

二、实验拓扑图

在这里插入图片描述

实验目的

  1. 了解传统防火墙的部署场景
  2. 理解传统防火墙的包过滤策略
  3. 了解ASA防火墙的NAT配置
  4. 理解传统防火墙状态检测的作用
  5. 理解防火墙的路由模式部署场景

四、实验需求、步骤及配置：

1.vpc配置

Zhynet-VPC> ip 192.168.10.1 255.255.255.0 192.168.10.254
Checking for duplicate address...
Zhynet-VPC : 192.168.10.1 255.255.255.0 gateway 192.168.10.254
Zhynet-VPC> ip dns 114.114.114.114

2.接入层交换机配置

Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#interface e0/0
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#interface e0/1
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk

3.核心/汇聚层交换机配置

Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#interface g0/0
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch(config)#ip routing   //启动路由功能
Switch(config)#interface vlan 10
Switch(config-if)#ip address 192.168.10.254 255.255.255.0
Switch(config-if)#no shutdown
Switch(config)#interface g0/1
Switch(config-if)#no switchport   //改为三层接口
Switch(config-if)#ip address 10.1.1.1 255.255.255.252
Switch(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.2   //配置上网的缺省路由，下一跳为防火墙接口g0/2

4.服务器区配置

Router(config)#interface g0/0
Router(config-if)#ip address 192.168.2.88 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#no ip routing //关闭路由功能，模拟一台服务器主机
Router(config)#ip default-gateway 192.168.2.1 //给主机配置默认网关指向防火墙g0/0
Router(config)#ip name-server 114.114.114.114//给主机配置dns服务器
Router(config)#ip http server   //开启80端口
Router(config)#line vty 0  4   //开启telnet服务做配置，即23端口服务
Router(config-line)#no login
Router(config-line)#transport input telnet
Router(config-line)#exit

5.公网边界区，ASA防火墙配置
1.基本配置，划分三个安全区域：

ciscoasa(config)# interface g0/2
ciscoasa(config-if)# nameif inside   //定义内网区域名 并绑定端口g0/2口
INFO: Security level for "inside" set to 100 by default.
ciscoasa(config-if)# security-level 100   //定义安全级别（类似书写ACL：默认高级别区域可以访问低级别区域）
ciscoasa(config-if)# ip address 10.1.1.2 255.255.255.252
ciscoasa(config-if)# no shutdown
ciscoasa(config-if)# exit
ciscoasa(config)# interface g0/1
ciscoasa(config-if)# nameif outside   //公网区域
INFO: Security level for "outside" set to 0 by default.
ciscoasa(config-if)# security-level 0
ciscoasa(config-if)# ip address dhcp setroute   //配置为dhcp客户端，从net网络获取IP，并获得默认路由。
ciscoasa(config-if)# no shutdown
ciscoasa(config-if)# exit
ciscoasa(config)# interface g0/0
ciscoasa(config-if)# no shutdown
ciscoasa(config-if)# nameif dmz   /服务器区域
INFO: Security level for "dmz" set to 0 by default.
ciscoasa(config-if)# security-level 50
ciscoasa(config-if)# ip address 192.168.2.1 255.255.255.0
ciscoasa(config-if)# exit
ciscoasa(config)# exit
ciscoasa# show interface ip brief   //查看各接口IP，包括dhcp获得的
Interface                  IP-Address      OK? Method Status                Protocol
GigabitEthernet0/0         192.168.2.1     YES manual up                    up
GigabitEthernet0/1         192.168.38.150  YES DHCP   up                    up
GigabitEthernet0/2         10.1.1.2        YES manual up                    up
GigabitEthernet0/3         unassigned      YES unset  administratively down down
GigabitEthernet0/4         unassigned      YES unset  administratively down down
GigabitEthernet0/5         unassigned      YES unset  administratively down down
GigabitEthernet0/6         unassigned      YES unset  administratively down down
Management0/0              unassigned      YES unset  administratively down down

2.防火墙路由配置：

ciscoasa(config)# route inside 192.168.10.0 255.255.255.0 10.1.1.1
ciscoasa(config)# show route

Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, + - replicated route
Gateway of last resort is 192.168.38.2 to network 0.0.0.0

S*       0.0.0.0 0.0.0.0 [1/0] via 192.168.38.2, outside
C        10.1.1.0 255.255.255.252 is directly connected, inside
L        10.1.1.2 255.255.255.255 is directly connected, inside
C        192.168.2.0 255.255.255.0 is directly connected, dmz
L        192.168.2.1 255.255.255.255 is directly connected, dmz
S        192.168.10.0 255.255.255.0 [1/0] via 10.1.1.1, inside
C        192.168.38.0 255.255.255.0 is directly connected, outside
L        192.168.38.150 255.255.255.255 is directly connected, outside

3.实现内网vpc可以上公网，使用动态NAT及配置：
ASA防火墙默认不对ICMP做状态检测，需开启ICMP状态检测，TCP/UDP默认做状态检测。

ciscoasa(config)# object network inside
ciscoasa(config-network-object)# subnet 192.168.10.0 255.255.255.0
ciscoasa(config-network-object)# exit
ciscoasa(config)# object network outside-pool
ciscoasa(config-network-object)# range 192.168.38.151 192.168.38.152
ciscoasa(config-network-object)# exit
ciscoasa(config)# object network inside
ciscoasa(config-network-object)# nat dynamic outside-pool
ciscoasa(config-network-object)# exit
ciscoasa(config)# policy-map global_policy
ciscoasa(config-pmap)# class inspection_default
ciscoasa(config-pmap-c)# inspect icmp
ciscoasa(config-pmap-c)# exit

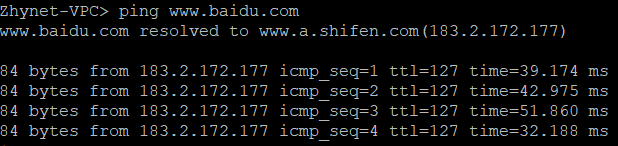

PC可以访问外网：
在这里插入图片描述
4.实现服务器区中服务器Router可以上公网，以便升级病毒库：

ciscoasa(config)# object network dmz
ciscoasa(config-network-object)# subnet 192.168.2.0 255.255.255.0
ciscoasa(config-network-object)# nat (dmz,outside) dynamic interface    //用outside接口IP做PAT

在这里插入图片描述
5.实现服务器区中服务器对外提供TCP 80端口web服务和TCP 23端口telnet服务，使用静态NAT及配置：

ciscoasa(config)# object network dmz1
ciscoasa(config-network-object)# host 192.168.2.88
ciscoasa(config-network-object)# nat (dmz,outside) static 192.168.38.153 service tcp 23 23   //前23代表内部服务器的开放端口，后23代表外部用户访问的端口，也可以和内部开放的端口不一样
ciscoasa(config)# object network dmz2
ciscoasa(config-network-object)# host 192.168.2.88
ciscoasa(config-network-object)# nat (dmz,outside) static 192.168.38.154 service tcp 80 80

//防火墙默认不允许从低级别区域向高级别区域发起连接，则需要手工放通即ACL放行进来的流量（放行outside区域访问dmz区域流量）
ciscoasa(config)# access-list webtel permit tcp any host 192.168.2.88 eq 80
ciscoasa(config)# access-list webtel permit tcp any host 192.168.2.88 eq 23
ciscoasa(config)# access-group webtel in interface outside

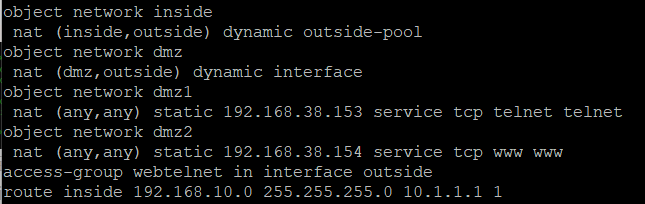

防火墙配置如下：
在这里插入图片描述

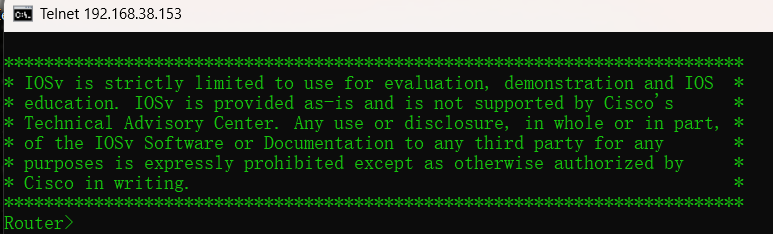

在物理PC机上可以进行telnet：
在这里插入图片描述
6.实现禁止外网访问内网和服务器（除web和telnet服务外）默认已经实现低级别到高级别的流量是拒绝的，如同防火墙默认存在deny所有策略。测试一下访问其他端口和服务。
在这里插入图片描述
