命令说明

基础AT指令
ATI显示MT的ID信息
AT+CIMI查询IMSI
AT+QCCID查询ICCID
AT+CSQ查询信号强度
AT+CGATT?查询当前PS域状态
MQTT配置指令
AT+QMTCFG配置MQTT可选参数
AT+QMTCFG配置MQTT可选参数.
AT+QMTOPEN打开MQTT客户端网络
AT+QMTCLOSE关闭MQTT客户端网络
AT+QMTCONN连接客户端到MQTT服务器.
AT+QMTDISC客户端断开与MQTT服务器的连接
AT+QMTSUB订阅主题
AT+QMTUNS退订主题
AT+QMTPUBEX发布消息
AT+QMTRECV从缓存中读取消息

流程

第一步：配置腾讯云平台

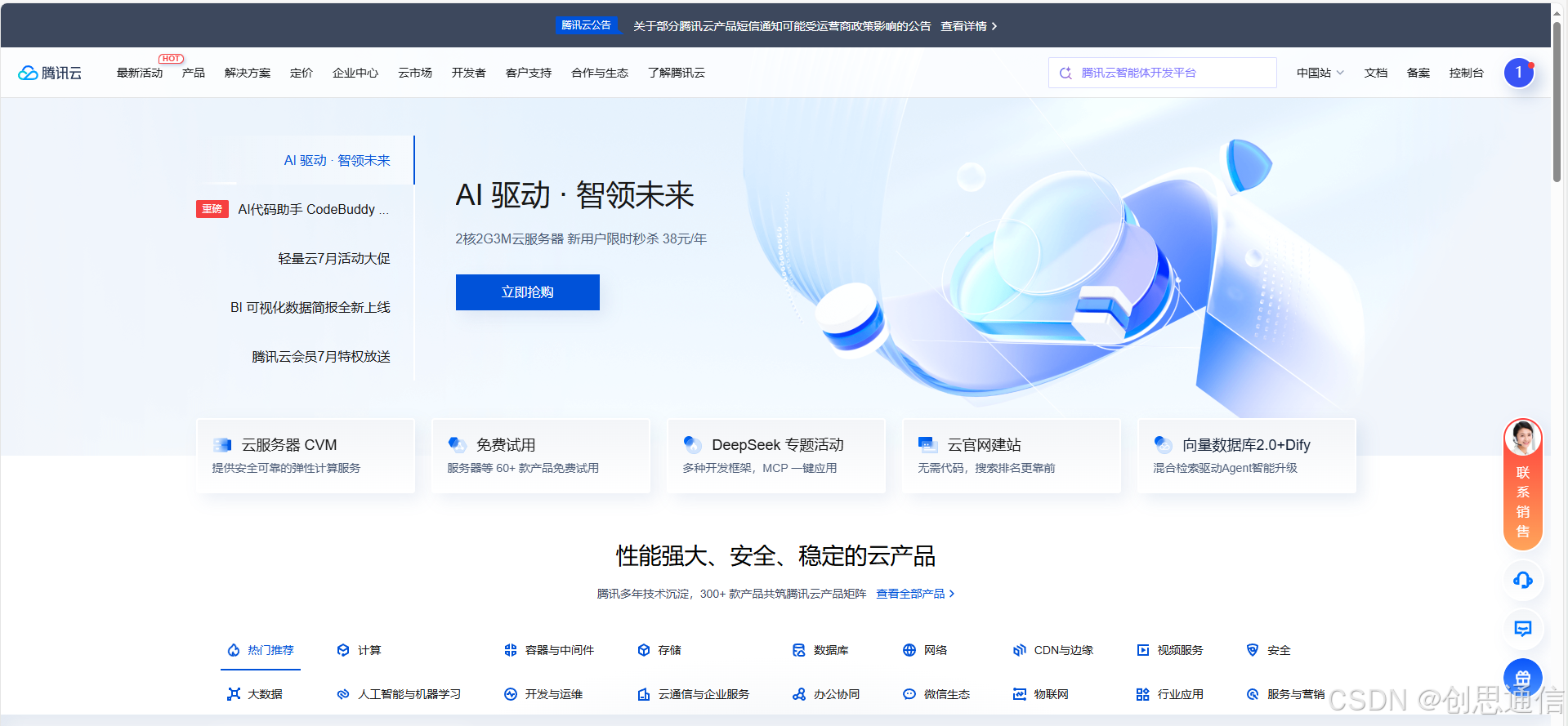

访问腾讯云官网（腾讯云 产业智变·云启未来 - 腾讯），输入账号密码登录。

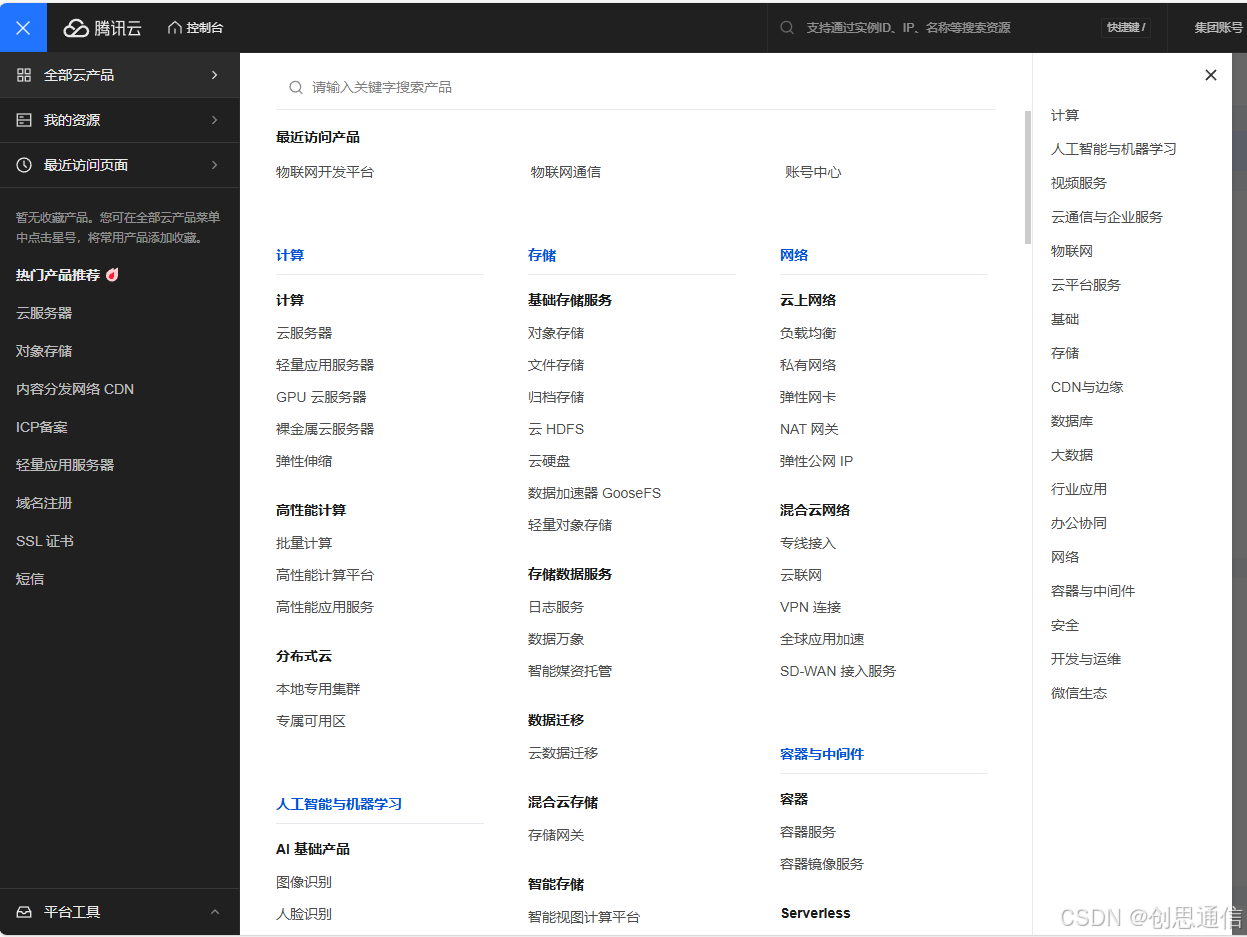

点击页面右上角“控制台”，进入管理后台。在控制台左上角的服务列表中，搜索“物联网开发平台”并点击进入。

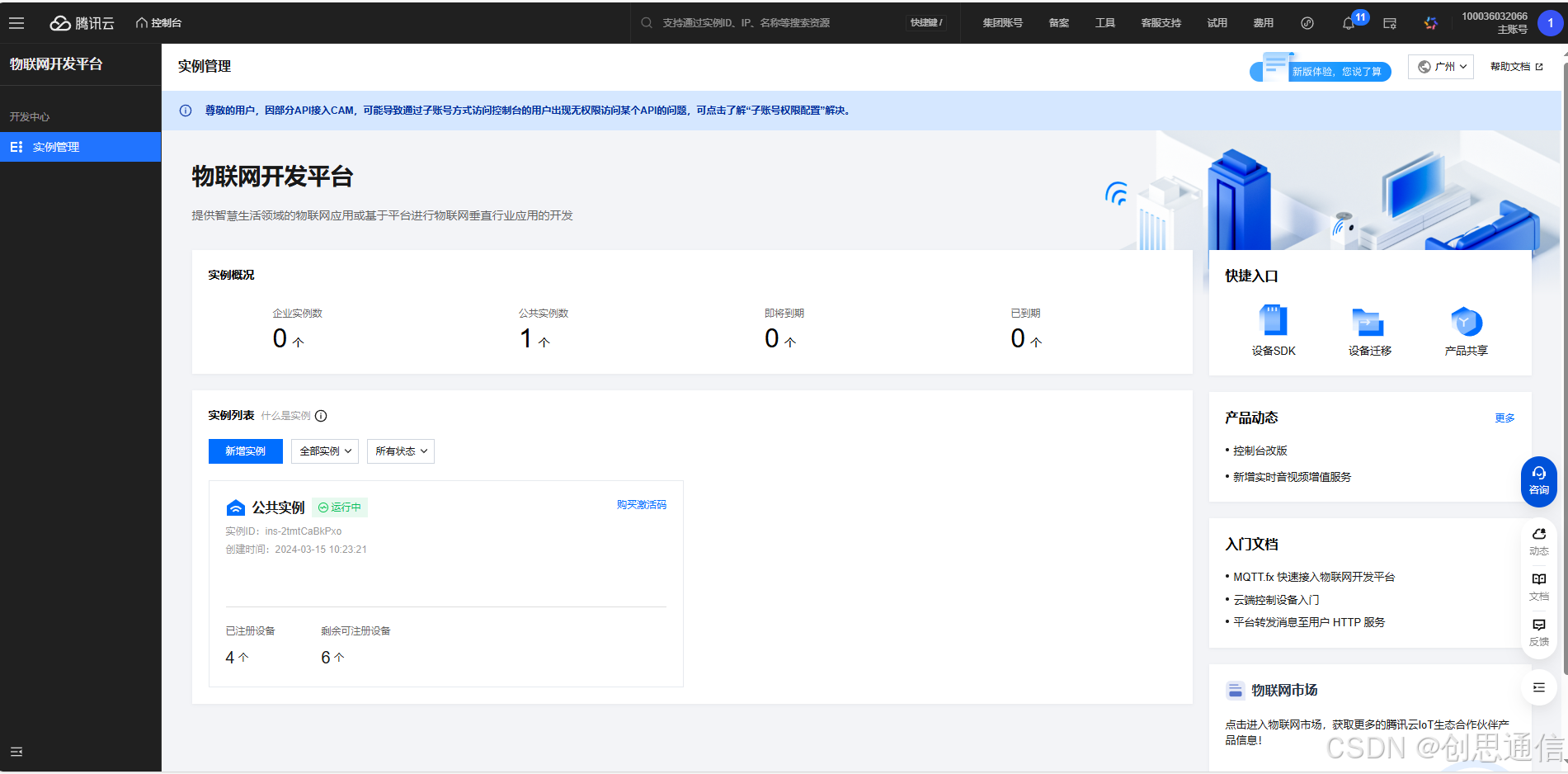

在物联网开发平台页面点击“公共实例”，进入后台管理界面。

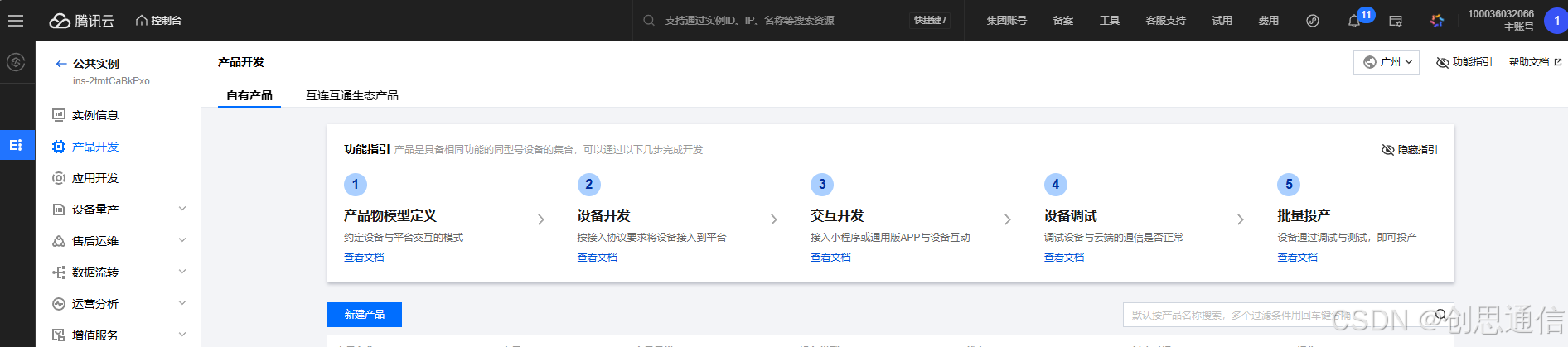

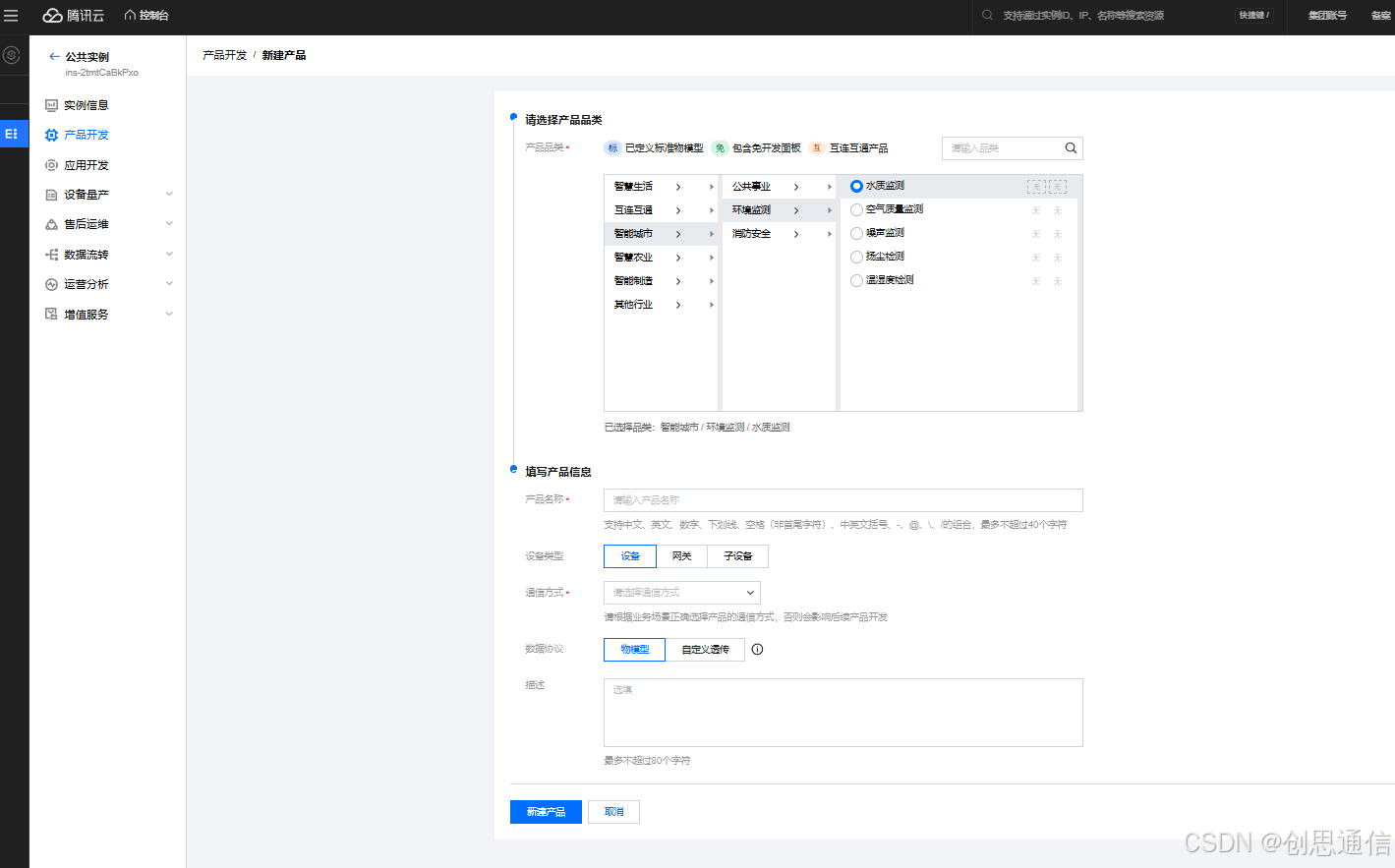

在左侧导航栏依次选择[产品开发]→[创建产品]。填写产品名称、设备类型等。

在产品列表找到已创建产品，点击产品名称，进入产品开发详情页。

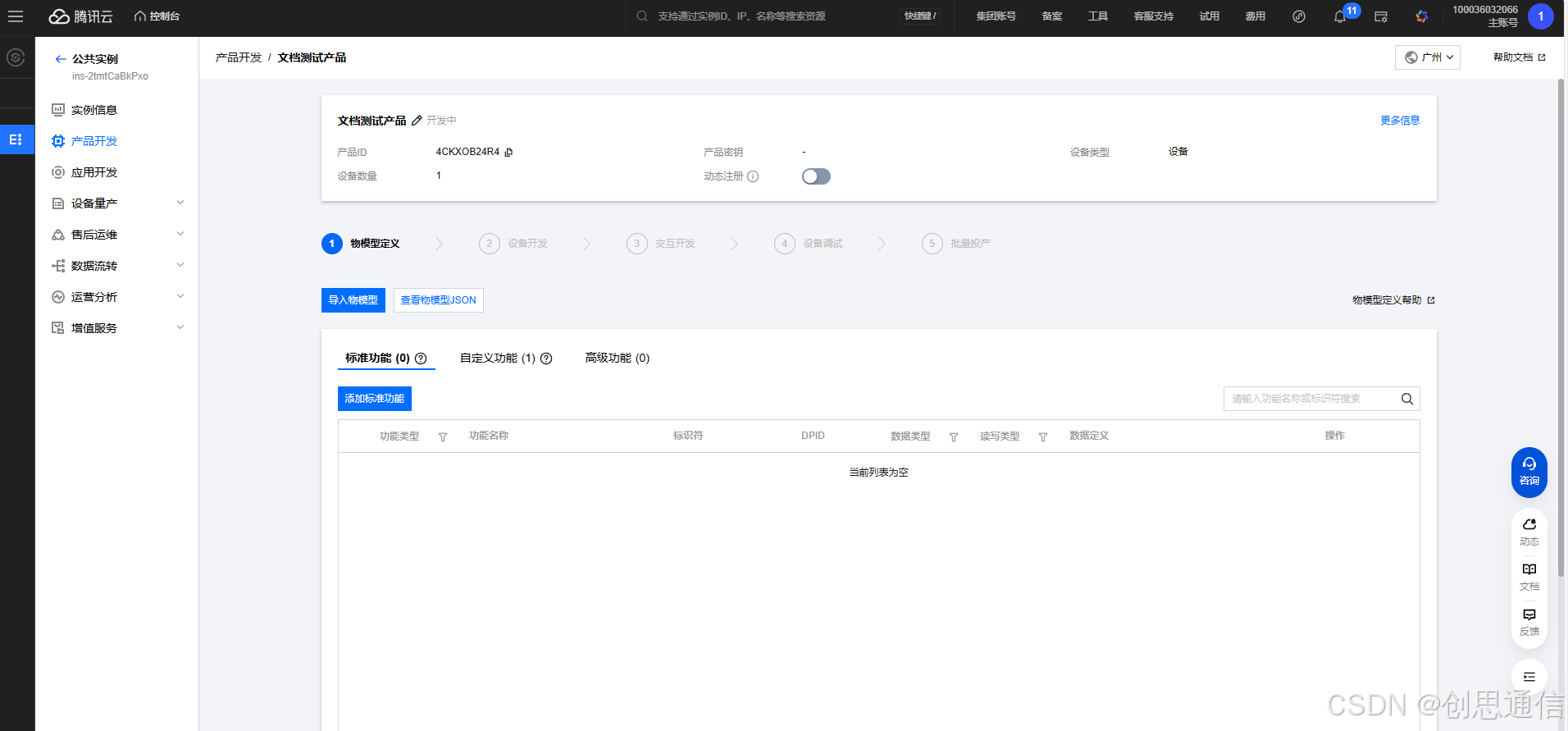

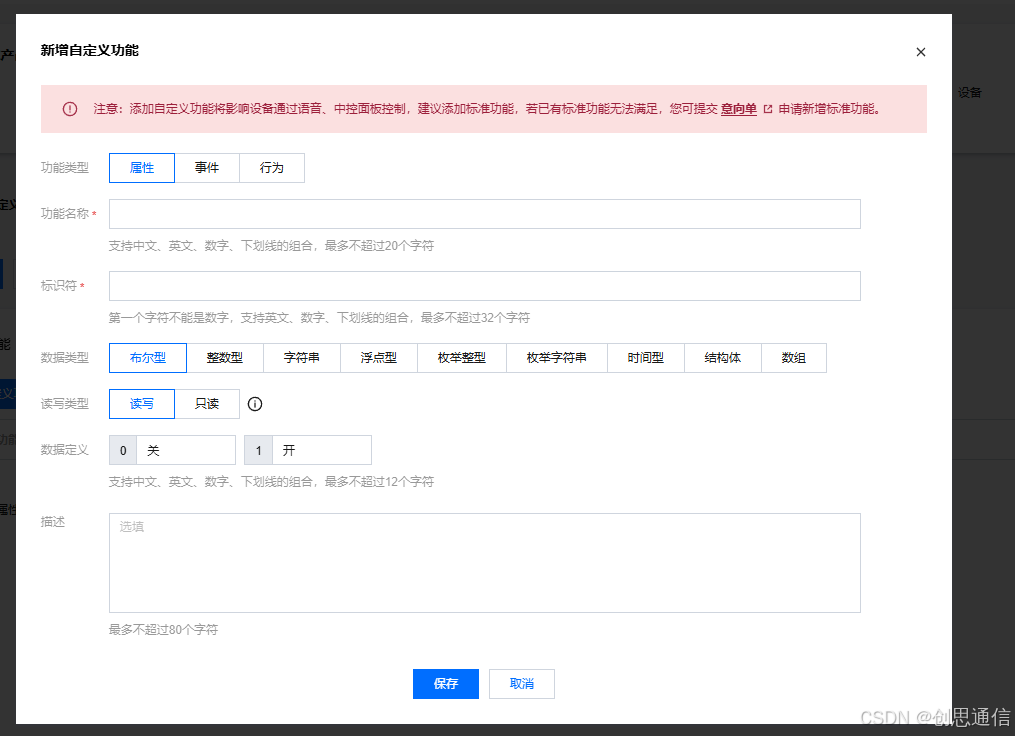

在物模型定义中，点击“标准功能”或者自定义功能，填写模型基本信息。填写完之后点击保存.

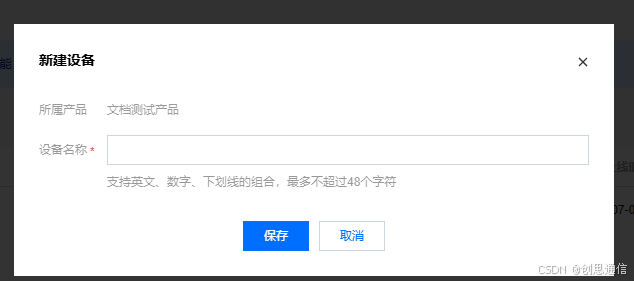

点击设备调试 在选择新建设备，填写设备名称。

通过以上步骤，即可完成腾讯云平台的设备接入配置。

第二步：4G模块接线

4G模块  -----  USB转TTL
VCC     -----  5V
GND     -----  GND
TX      -----   RX
RX      -----   TX

实物接线

第三步：连接腾讯云平台

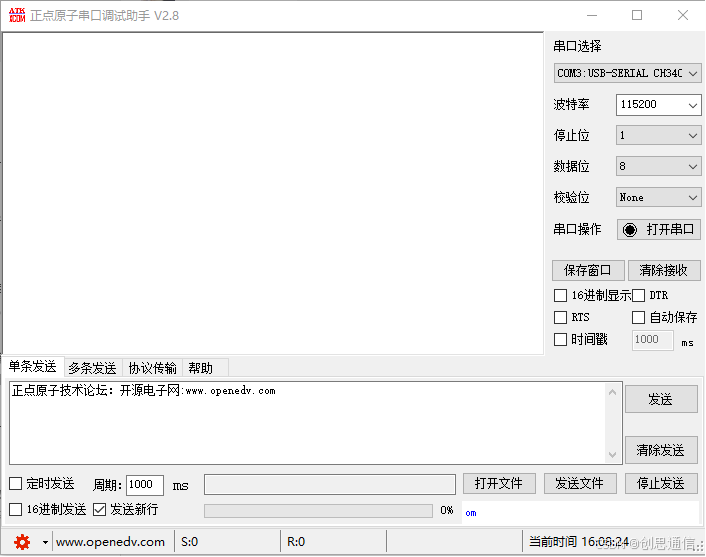

将USB转TTL模块接入设备，打开串口调试助手，选定对应通信端口，设置波特率为115200。之后通过发送AT指令，即可实现设备与腾讯云平台的连接，完成数据的上传与数据下发操作。

AT命令流程及命令结果：

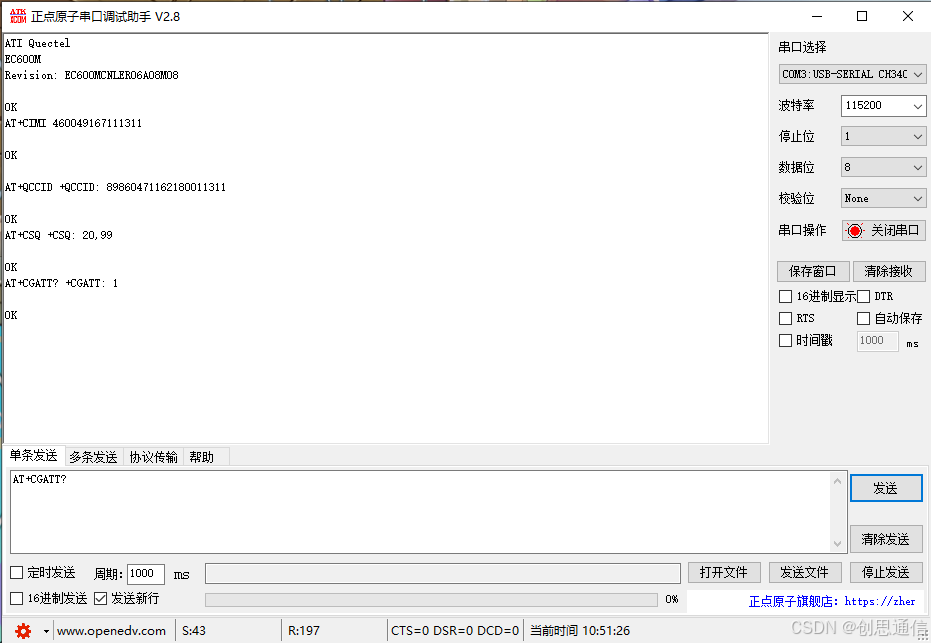

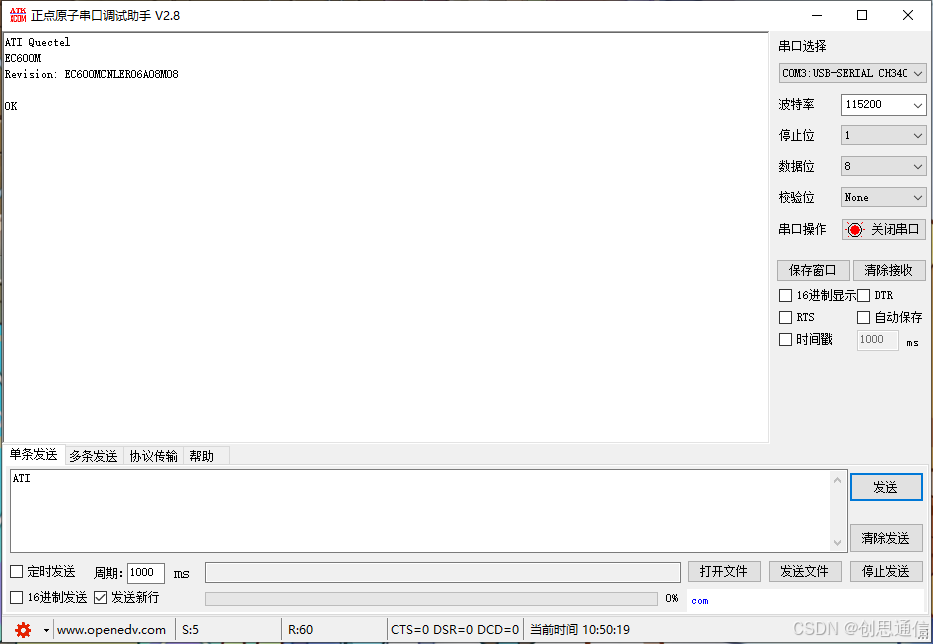

1. 查询模块信息

发送指令：ATI

说明：查询模块型号、固件版本等基础信息。

预期响应：Quectel  EC600M  Revision: EC600MCN_LAAR02A07M1G  OK

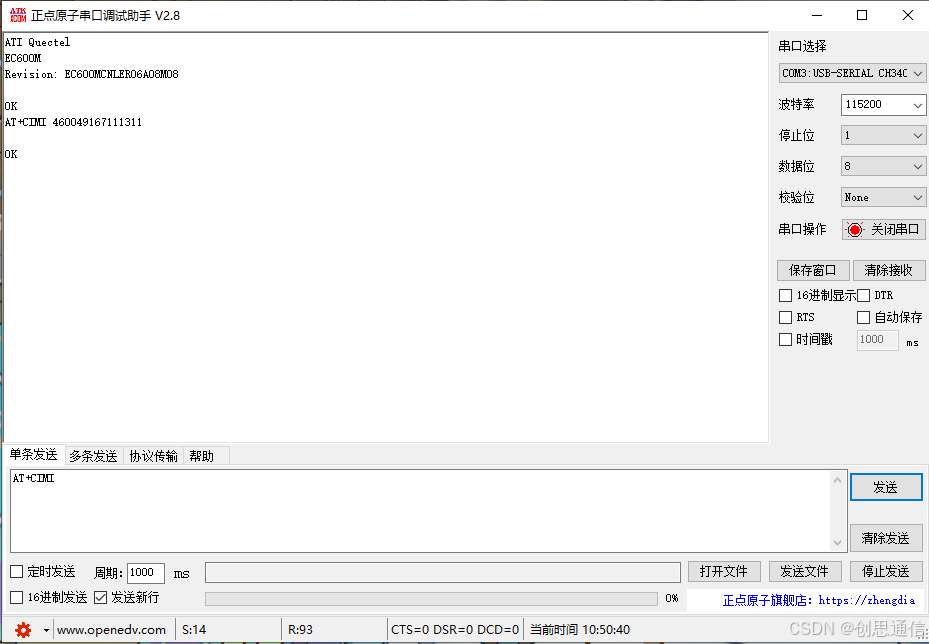

2. 查询国际移动用户识别码（IMSI）

发送指令：AT+CIMI

说明：获取SIM卡的IMSI号码，用于识别移动用户。

预期响应：460049167111311  OK

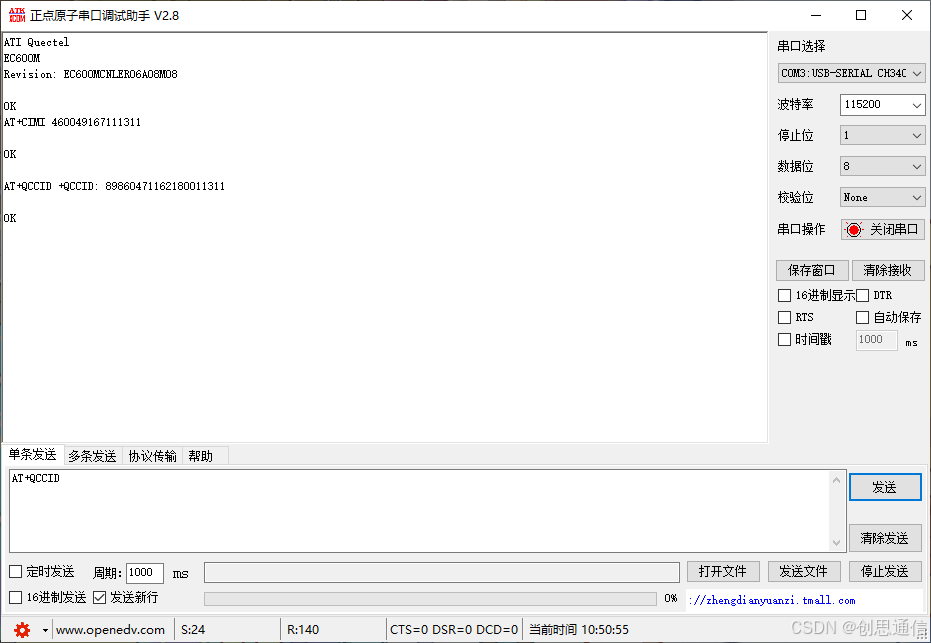

3. 查询SIM卡ID（ICCID）

发送指令：AT+QCCID

说明：获取SIM卡的唯一标识符。

预期响应：89860471162180011311  OK

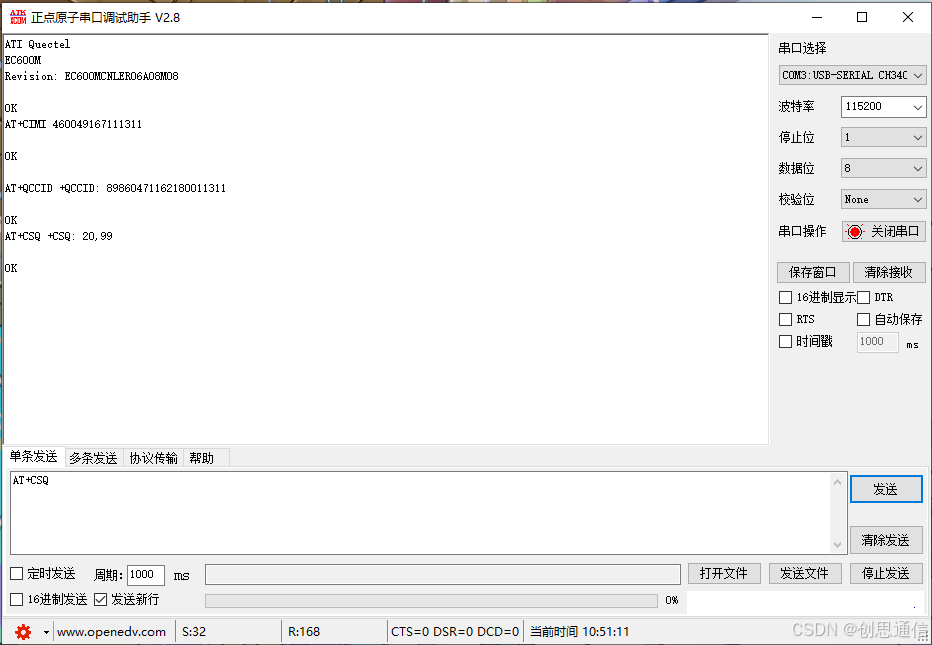

4.查询信号强度

发送指令：AT+CSQ

说明：检查当前网络信号质量（0-31，值越大信号越强）。

预期响应：+CSQ:20,99  OK

5.查询GPRS附着状态

发送指令：AT+CGATT?

说明：检查模块是否已附着到GPRS网络（1=已附着，0=未附着）。

预期响应：+CGATT: 1  OK

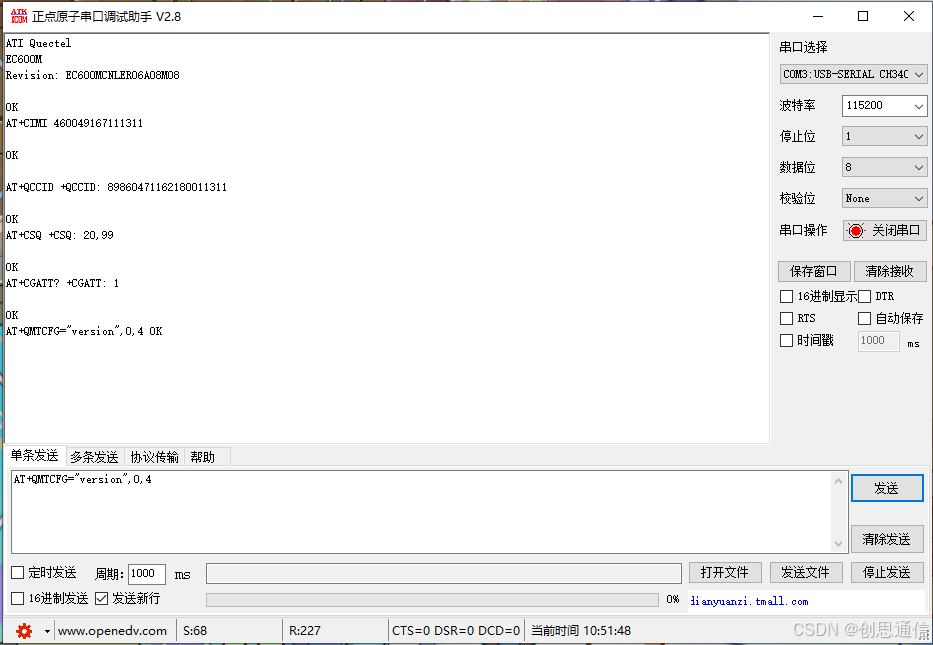

6.配置MQTT协议版本

发送指令：AT+QMTCFG="version",0,4

说明：设置MQTT客户端（ID=0）使用MQTT  v3.1.1协议。

预期响应：OK

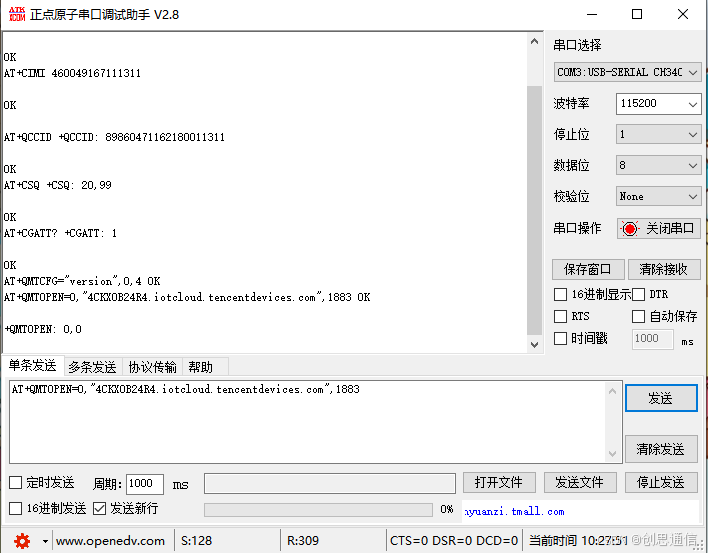

7.打开MQTT连接

发送指令：AT+QMTOPEN=0,"4CKXOB24R4.iotcloud.tencentdevices.com",1883

说明：建立服务器连接,MQTT客户端标识符为0。

"4CKXOB24R4.iotcloud.tencentdevices.com"为MQTT服务器，1883为服务器端口号域名。

预期响应：OK  +QMTOPEN: 0,0

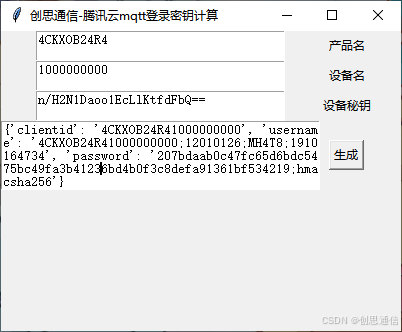

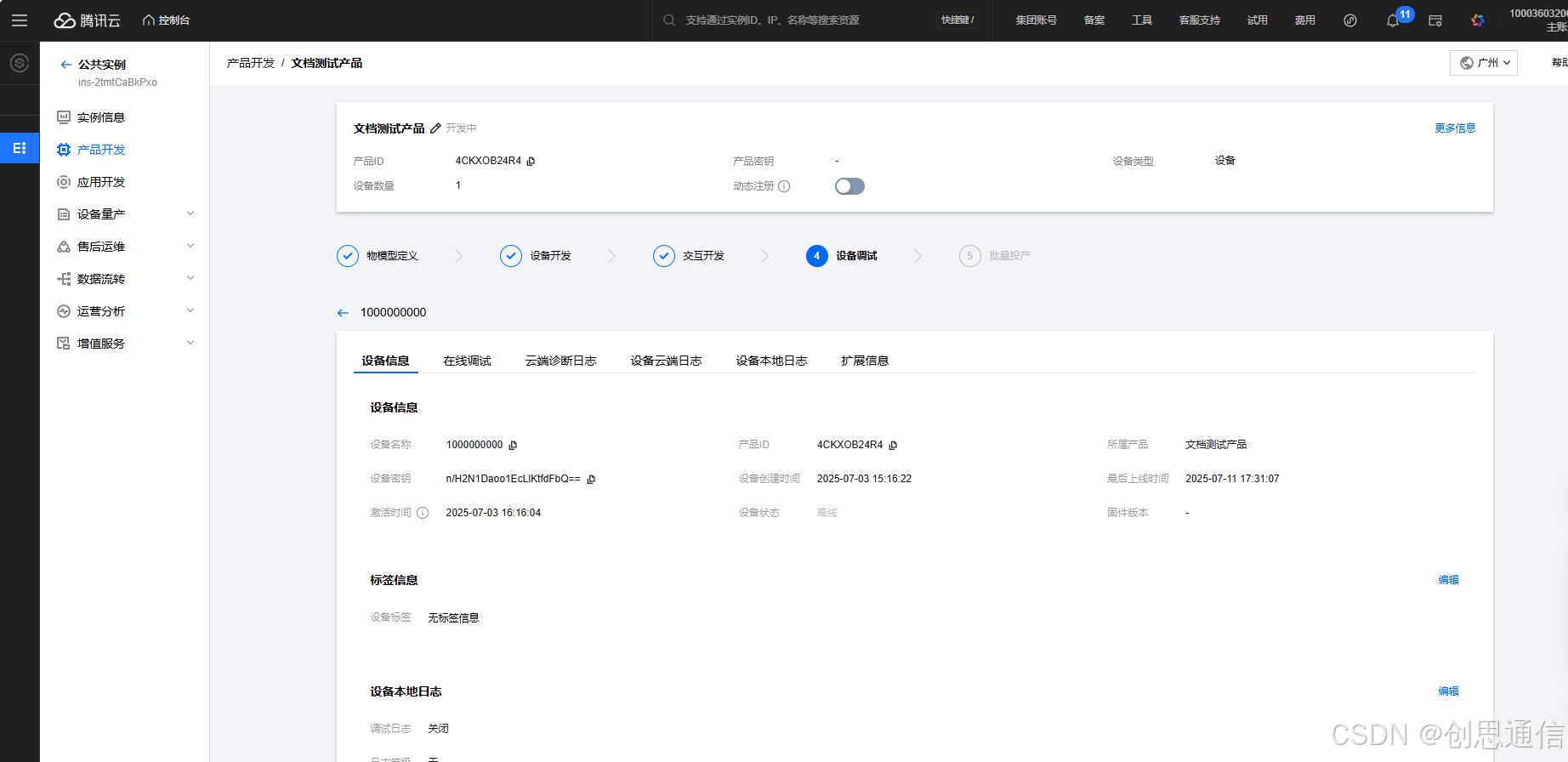

其中token获取:首先，点击 “产品开发” 模块，选择已创建的产品；接着依次进入 “设备调试” 页面，点击目标设备名称，即可进入设备信息界面。在生成 Token 时，需将该界面中的相关信息对应填入，进而生成所需的客户端 ID（Clientid）、用户名（username）等参数。Token获取连接在文章末。

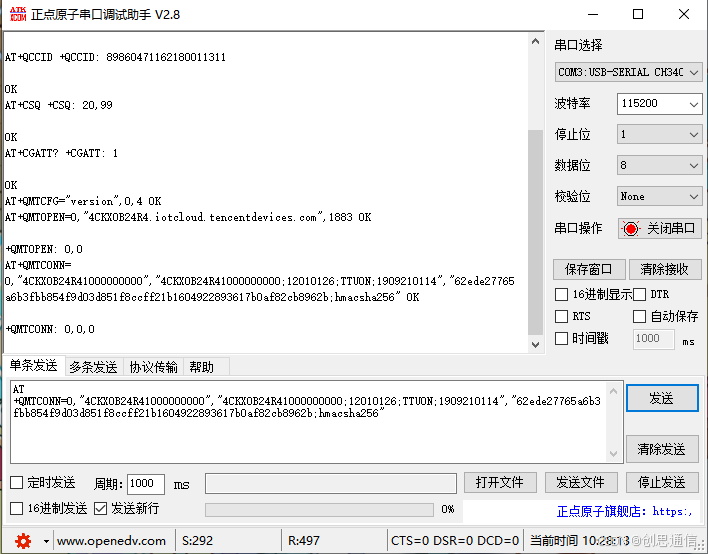

8.连接客户端到MQTT服务器

发送指令：

AT+QMTCONN=0,"4CKXOB24R41000000000","4CKXOB24R41000000000;12010126;TTU0N;1909210114","62ede27765a6b3fbb854f9d03d851f8ccff21b1604922893617b0af82cb8962b;hmacsha256"

说明：参数0为MQTT客户端标识符，"4CKXOB24R41000000000"为MQTT客户端ID，"4CKXOB24R41000000000;12010126;TTU0N;1909210114"为username，

"62ede27765a6b3fbb854f9d03d851f8ccff21b1604922893617b0af82cb8962b;hmacsha256"为密钥。

预期响应：OK  +QMTCONN: 0,0,0

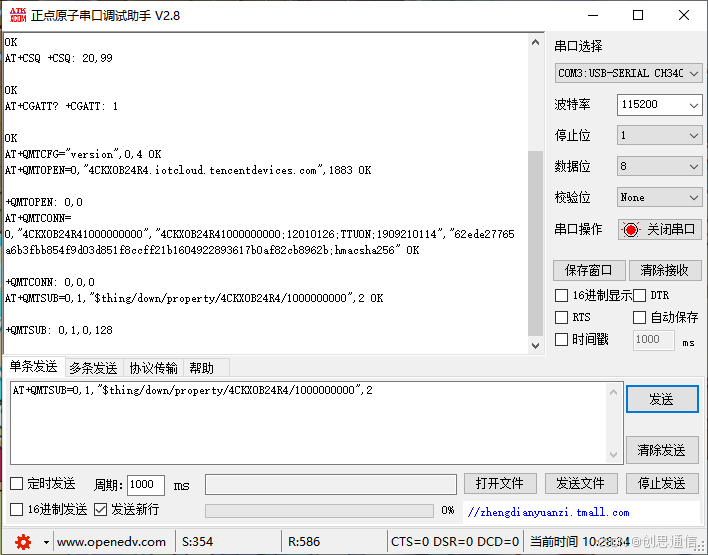

9.订阅MQTT主题

发送指令：

AT+QMTSUB=0,1,"$thing/down/property/4CKXOB24R4/1000000000",2

说明：订阅平台下发属性设置的主题，0为MQTT客户端标识符，1为数据包标识符，

"$thing/down/property/4CKXOB24R4/1000000000"为订阅的主题名称，2为QoS级别。

预期响应：OK   +QMTSUB: 0,1,0,128

10.发布MQTT消息

发送指令：

AT+QMTPUBEX=0,0,0,0,"$thing/up/property/4CKXOB24R4/1000000000",60

说明：准备发布MQTT消息到指定主题长度60字节）。

预期响应：>

此时发送数据：{"method":"report","clientToken":"123","params":{"temp":45}}

最终响应：OK  +QMTPUBEX: 0,0,0

腾讯云平台数据交互操作：

在左侧导航栏依次点击[产品开发]→[产品名称]→[设备调试]→[设备名称]；

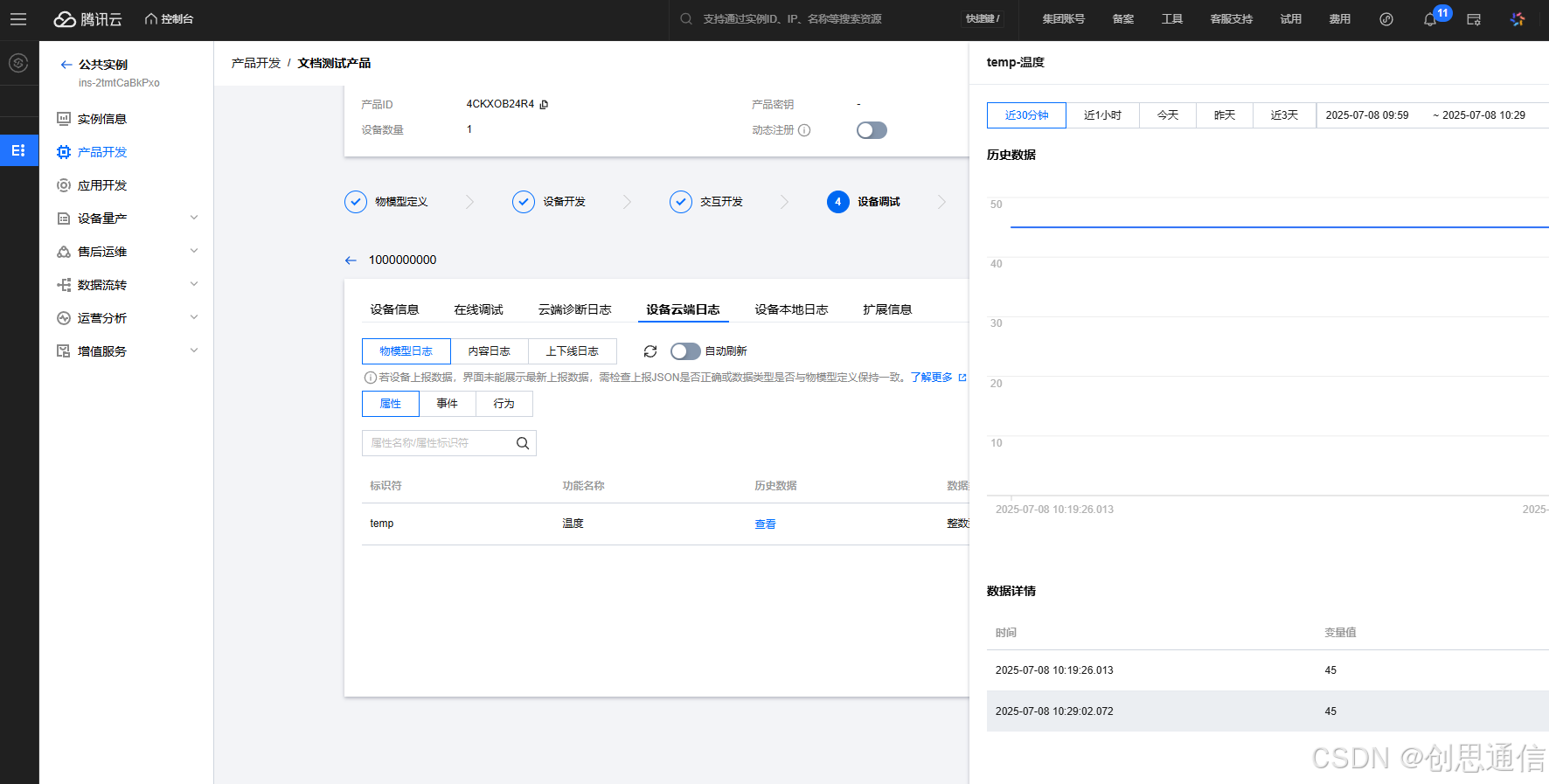

进入设备详情页后，点击[设备云端日志]或[在线调试]模块，即可实时查看设备上报的属性数据。

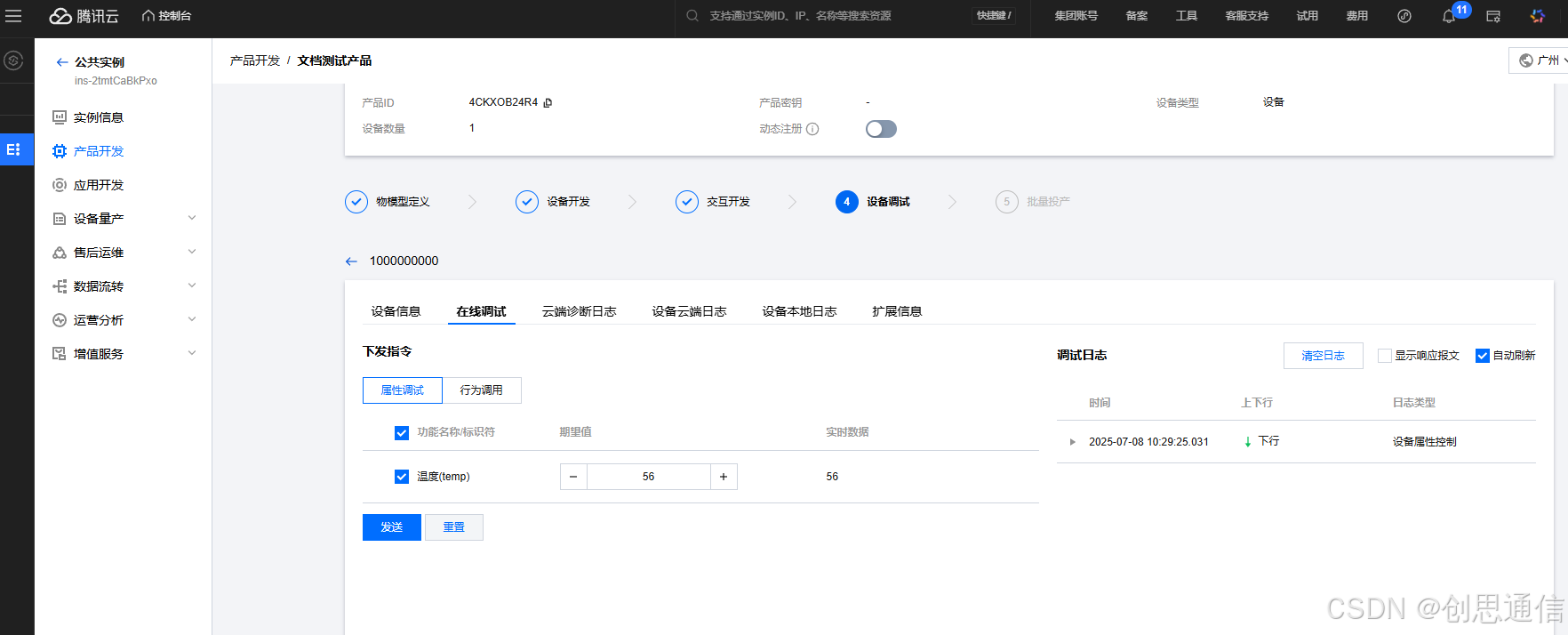

同上路径进入设备详情页，点击[在线调试]选项；在数据下发输入框中填写需要发送的指令内容；点击“发送”按钮，平台将通过MQTT协议向设备实时下发命令。

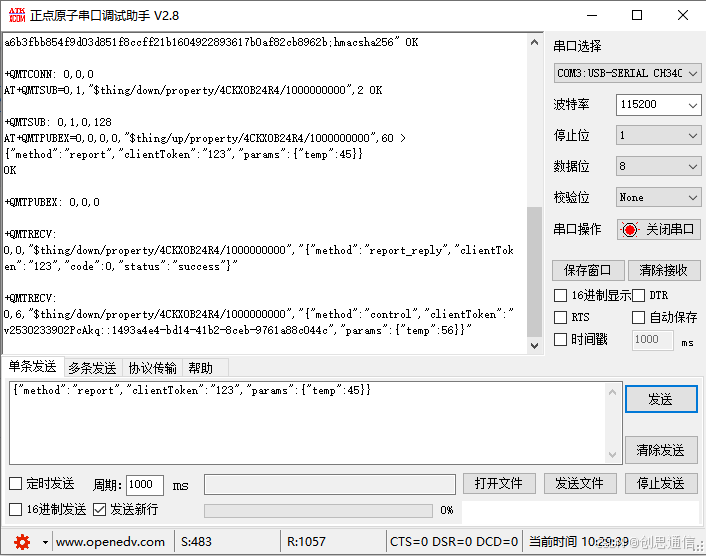

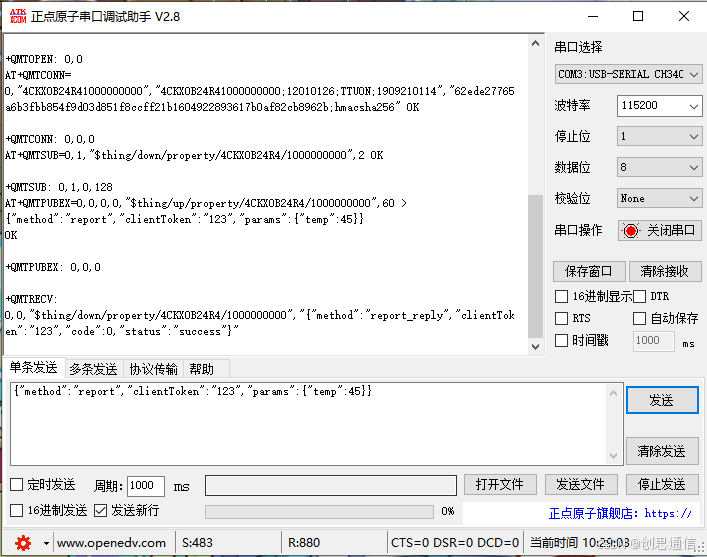

在串口调试助手中，可实时监控设备接收数据的状态：

总结命令流程

ATI

AT+CIMI

AT+QCCID

AT+CSQ

AT+CGATT?

AT+QMTCFG="version",0,4

AT+QMTOPEN=0,"4CKXOB24R4.iotcloud.tencentdevices.com",1883

AT+QMTCONN=0,"4CKXOB24R41000000000","4CKXOB24R41000000000;12010126;TTU0N;1909210114","62ede27765a6b3fbb854f9d03d851f8ccff21b1604922893617b0af82cb8962b;hmacsha256"

AT+QMTSUB=0,1,"$thing/down/property/4CKXOB24R4/1000000000",2

AT+QMTPUBEX=0,0,0,0,"$thing/up/property/4CKXOB24R4/1000000000",60
{"method":"report","clientToken":"123","params":{"temp":45}}

Token软件及获取Token密钥方式链接: https://pan.baidu.com/s/1FMKOybgvJ_rniJfiSsCUIg?pwd=yths 提取码: yths
