全连接神经网络

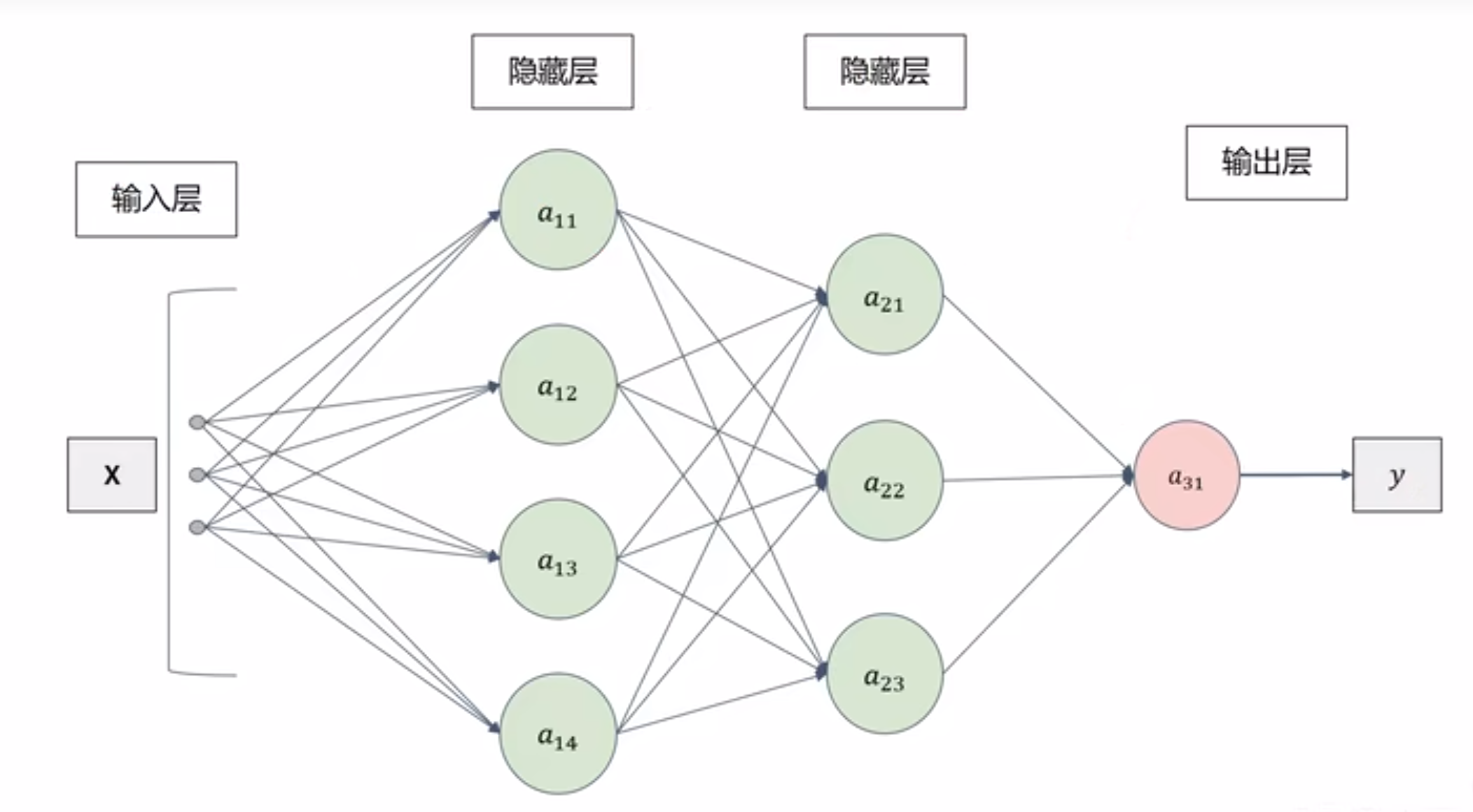

整体结构

分为输入层，隐藏层，输出层

隐藏层层数视任务而定：可以是1层，也可以是很多层

输出层可以有一个输出也可以是 多个输出

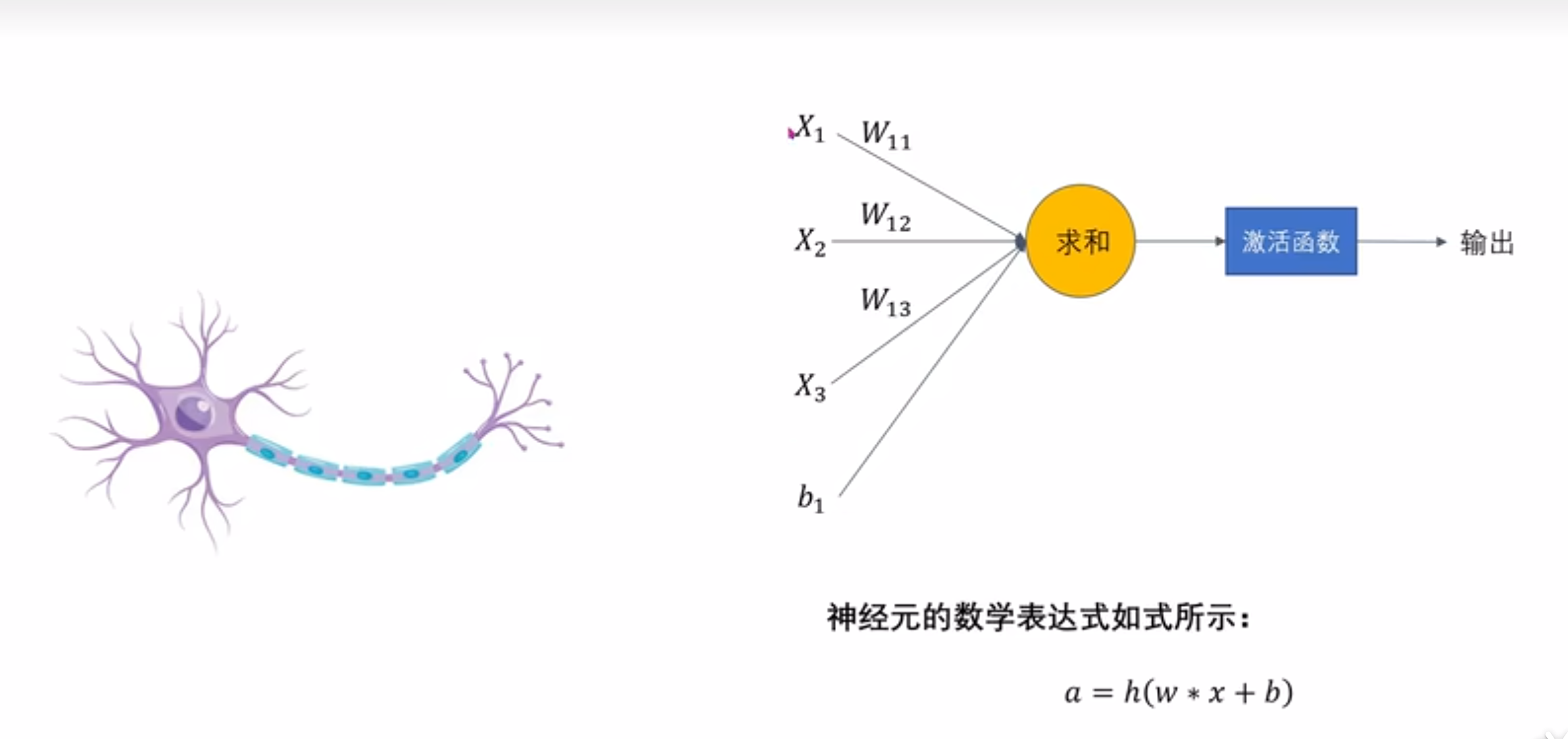

单元结构

数学表达式:
$$\begin{gathered} a=h(w^{T}X+b)=h(w_1{x}_1+\cdots +w_n{x}_n+b) \\ h()就是激活函数，是一个非线性函数 \\ {w}^{T}X+b就是前面的线性回归 \end{gathered}$$
思考:全连接神经网络的单元结构就是

如果不经过激活函数，那就是线性回归
$$a=w^{T}X+b$$
如果激活函数是sigmoid函数
$$a=\sigma (w^{T}X+b)$$
那就变成逻辑回归了

激活函数

作用

引入了激活函数，网络才具有学习更加复杂关系能力的原因，由前面的思考得到，如果去掉了激活函数，那么单元结构就会变成一个线性回归模型，这样网络学习能力就会受限

为什么激活函数不是线性函数?

以一个小例子：数学表达式为a=h(x)=cx，单元结构如下

X->a11->a21->a31->y

有两个隐藏层
$$\begin{gathered} a_{11}=cx \\ {a}_{21}=c{a}_{11}=c^{2}x \\ {a}_{31}=c{a}_{21}=c^{3}x \end{gathered}$$
我们发现，最终结果还是一个线性的，我们可以直接把单元结构改成

X->a31->y

数学表达式为
$$a=h(x)=kx=c^{3}x$$
那么两个隐藏层就被抵消掉了；隐藏层的作用是为了执行更复杂的计算任务，但使用线性函数作为激活函数，不仅浪费了计算资源还没起什么作用，等价于没有隐藏层的单元结构

分类

sigmoid函数

$$\begin{gathered} y=\frac{1}{1+e^{-z}} \\ {y}^{\prime }=y(1-y) \end{gathered}$$

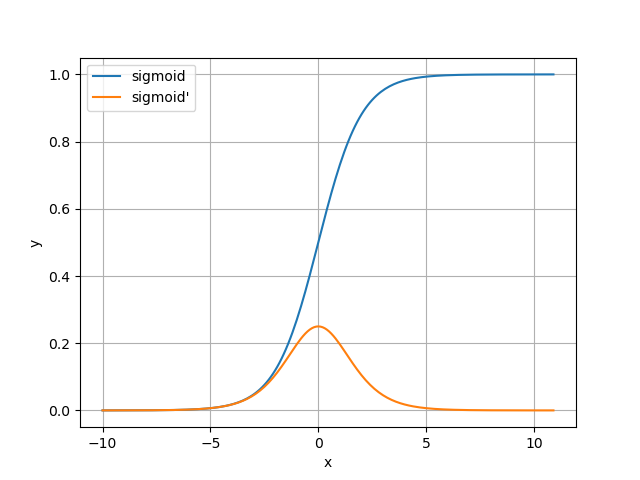

绘制图像：

import numpy as np
import matplotlib.pyplot as plt

x_list = []
sig_list = []
d_sig_list = []


def sigmoid(x):
        return 1 / (1 + np.exp(-x))


def sigmoid_de(x):
        sig = sigmoid(x)
        return sig*(1 - sig)


for x in np.arange(-10, 11, 0.1):
        x_list.append(x)
        sigm = sigmoid(x)
        desig = sigmoid_de(x)
        sig_list.append(sigm)
        d_sig_list.append(desig)

plt.plot(x_list, sig_list,label="sigmoid")
plt.plot(x_list, d_sig_list,label="sigmoid'")
plt.xlabel("x")
plt.ylabel("y")
plt.legend()
plt.grid(True)
plt.show()

分析:

sigmoid导数图像两侧都趋近于0，就导致偏离对称轴一定距离后，梯度值会变得很小，这就会导致梯度下降时参数更新的慢

优点:

1.简单，非常适用与分类任务

缺点:

1.反向传播训练时有梯度消失的问题

(什么是反向传播?使用链式法则将损失函数对参数的梯度逐层回传，用于更新参数和偏置 TODO:链式法则，反向传播)

比如这样
$$\begin{gathered} w=w-\alpha \frac{\partial J}{\partial w} \\ sigmoid导数的最大值是0.25，我们假设梯度就是0.25 \\ 对于很多隐藏层的网络结构，反向传播时就会这样 \\ w=w-\alpha (0.25\ast 0.25\ast \cdots \ast 0.25) \\ 梯度就变得很小很小，也就是梯度消失问题 \end{gathered}$$
2.输出值区间为(0,1),关于原点不对称，会使参数更新的比较慢

(所以我们希望的激活函数是关于原点对称的，即奇函数f(-x) = -f(x))

3.梯度更新在不同方向走的太远(导数图像对称轴两侧)，使优化难度增大，训练耗时

Tanh函数

双曲正切激活函数
$$\begin{gathered} y=\frac{e^z-e^{-z}}{e^z+e^{-z}} \\ {y}^{\prime }=1-y^2 \end{gathered}$$

import numpy as np
import matplotlib.pyplot as plt

w = 0.5
b = 0.1

x_list = []
y_list = []
de_y_list = []


def get_z(x, w, b):
        return w * x + b


def tanh(x, w, b):
        z = get_z(x, w, b)
        frac1 = np.exp(z) - np.exp(-z)
        frac2 = np.exp(z) + np.exp(-z)
        return frac1 / frac2


def de_tanh(y):
        return 1 - y ** 2


for x in np.arange(-10.0, 10.1, 0.1):
        x_list.append(x)
        y = tanh(x, w, b)
        y_list.append(y)
        de_y = de_tanh(y)
        de_y_list.append(de_y)

plt.plot(x_list,y_list,label="tanh")
plt.plot(x_list,de_y_list,label="de_tanh")

plt.legend()
plt.grid(True)
plt.show()

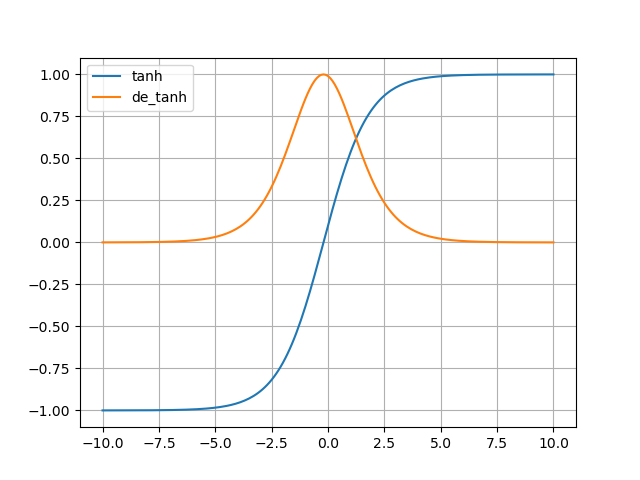

图像:

分析:原函数关于原点对称了，原函数取值(-1,1);导数图像与sigmoid的导数类似，x趋近±∞时导数趋于0

优点:

1.解决了sigmoid不关于原点对称的问题,参数更新得更快

2.导数(梯度)最大值为1，因此训练的速度高于sigmoid

缺点:

1.仍存在梯度消失的问题

(尽管梯度最大值发生变化，但图像的形状仍于sigmoid类似)

2.还是和sigmoid很类似

ReLU函数

$$\begin{gathered} y=\{\begin{array}{llc}z,& if& z>0\\ 0,& if& z\le 0\end{array} \\ {y}^{\prime }=\{\begin{array}{llc}1,& if& z>0\\ 0,& if& z\le 0\end{array} \end{gathered}$$

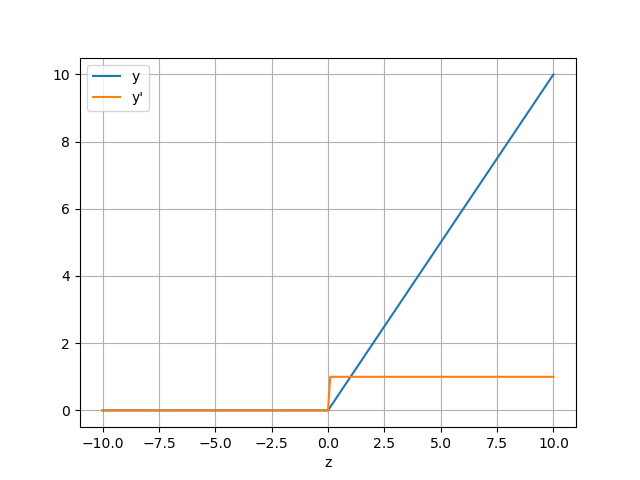

图像

优点:

1.解决了梯度消失的问题

2.没有指数运算，计算更为简单

缺点:

1.训练时可能出现神经元死亡的情况

(当z＜0时，y=0，J(w)=1/mX^T(h(z)-y),那么J对w的梯度就是0了，此时参数更新就失效了)

2.y不关于零点对称，参数更新的比较慢

Leaky ReLU函数

$$\begin{gathered} y=\{\begin{array}{llc}z,& if& z>0\\ az,& if& z\le 0\end{array} \\ {y}^{\prime }=\{\begin{array}{llc}1,& if& z>0\\ a,& if& z\le 0\end{array}其中0<\alpha \ll 1（通常设为0.01） \end{gathered}$$

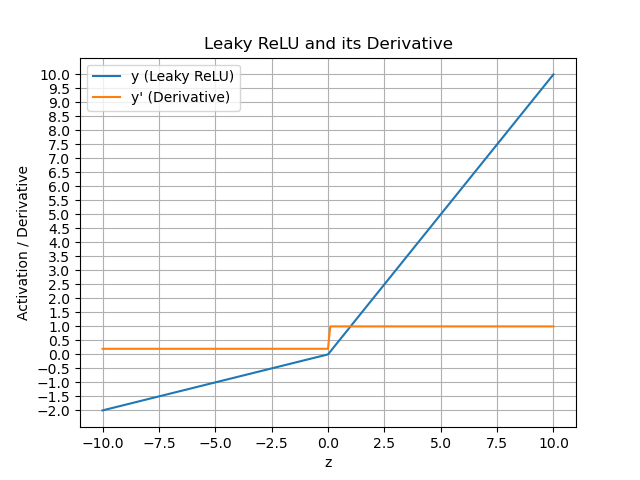

图像

绘图代码注意事项，使用子图对象设置y轴刻度

# 获得子图对象
fig, ax = plt.subplots()
ax.plot(z_list, y_list, label="y (Leaky ReLU)")
ax.plot(z_list, de_y_list, label="y' (Derivative)")

# 设置 y 轴刻度间隔为 0.5
ax.yaxis.set_ticks(np.arange(-2, 10.1, 0.5))

ax.set_xlabel("z")
ax.set_ylabel("Activation / Derivative")
ax.set_title("Leaky ReLU and its Derivative")
ax.legend()
ax.grid(True)
plt.show()

优点：

1.解决了ReLU神经元死亡问题

（输出值以及导数都不会变为0）

缺点:

1.无法为正负输入值提供一致的关系预测(不同区间函数不同)

• 对于正输入，神经元“活跃”，直接将输入传递下去；
• 对于负输入，神经元“较弱地活跃”，只传递一小部分信号（乘以 α）；

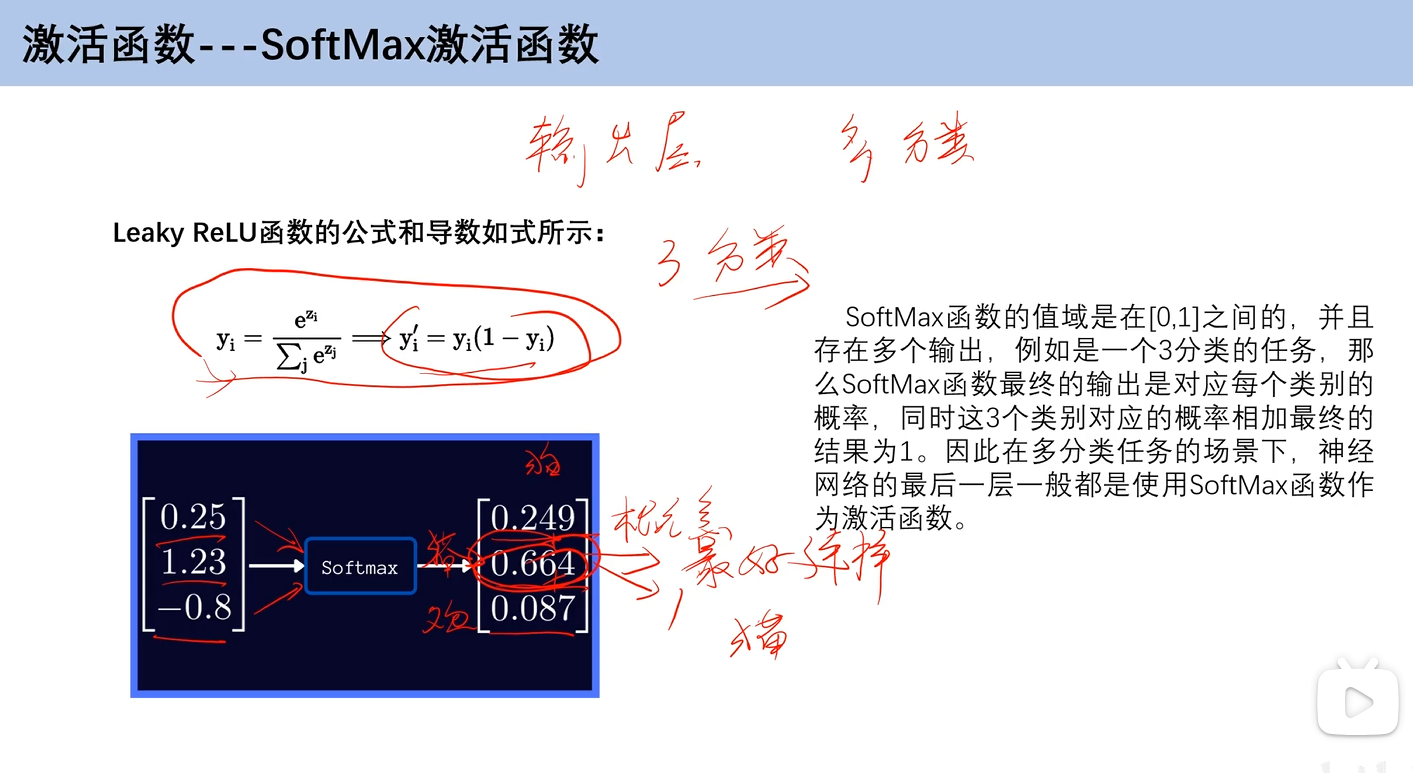

SoftMax激活函数

用于多分类问题的输出层的激活函数

$$\begin{gathered} 给定一个输入向量z=[z_1,z_2,\dots ,z_n] \\ SoftMax(z_i)=\frac{e^{z_i}}{{\sum }_{j=1}^n{e}^{z_j}} \end{gathered}$$

前向传播

对于线性回归和逻辑回归来说，前向传播就是计算得到回归结果的过程

对于神经网络

前向传播是指从输入层开始，依次经过隐藏层，最终到达输出层，逐层计算神经元输出值的过程，前向传播其实就是模型进行推理的过程

在这个过程中

• 神经元会对输入进行带权求和加上偏置(wa+b)
• 使用激活函数进行非线性变换

神经网络训练的步骤就分为:前向传播->计算误差->计算梯度->反向传播进行梯度更新

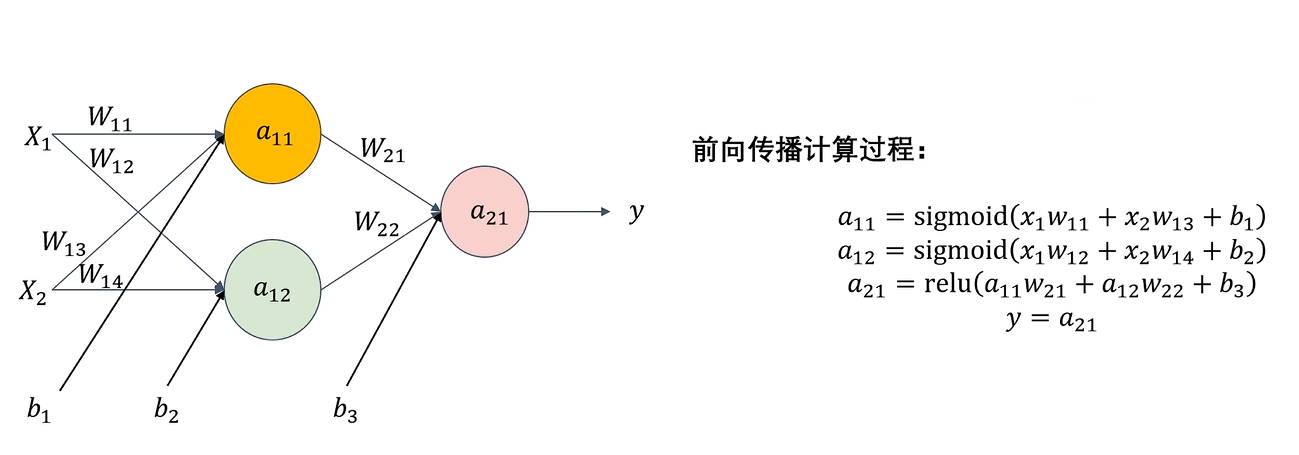

计算过程

eg:

import numpy as np

# 权重
W = np.array([0.5, 1])
# 偏置
B = np.array([0.5, 1])
# 初始输入
x1 = 1
# 对应的标签
label = 1

# 带权求和
def init_z(x, w, b):
        return w * x + b

# 隐藏层激活函数sigmoid
def sigmoid(a):
        return 1 / (1 + np.exp(-a))

# 输出层激活函数ReLU
def ReLU(a):
        if (a > 0):
                return a
        else:
                return 0


if __name__ == '__main__':
        a = x1
        w = W.copy()
        b = B.copy()
        for i in range(len(W)):
                z = init_z(a, w[i], b[i])
                if i < len(W) - 1:
                        a = sigmoid(z)
                elif i == len(W) - 1:
                        a = ReLU(z)
        output = a
        print(output)

损失函数

回顾：

线性回归模型中:均方误差损失函数:
$$J(w)=\frac{1}{2m}\sum _{i=1}^m(w{x}_i-y_i{)}^2$$
逻辑回归中:交叉熵损失函数:
$$J(w)=-\frac{1}{m}\sum _{i=1}^m(y_{i}log(\sigma (w^T{x}_i+b))+(1-y_i)log(1-\sigma (w^T{x}_i+b)))$$
还是和前面一样要看学习曲线(Loss与迭代次数的关系图像)，希望图像是平缓下降到一个比较小的稳定值，而不是扭来扭去或者上升

链式法则

因为神经网络模型中可能存在着多层的隐藏层，当我们需要反向传播求梯度时，就涉及到对复合函数的求导，此时需要使用链式法则

单变量

$$\begin{gathered} y=f(u) \\ u=g(v) \\ v=h(x) \\ \frac{dy}{dx}=\frac{dy}{du}\frac{du}{dv}\frac{dv}{dx} \end{gathered}$$

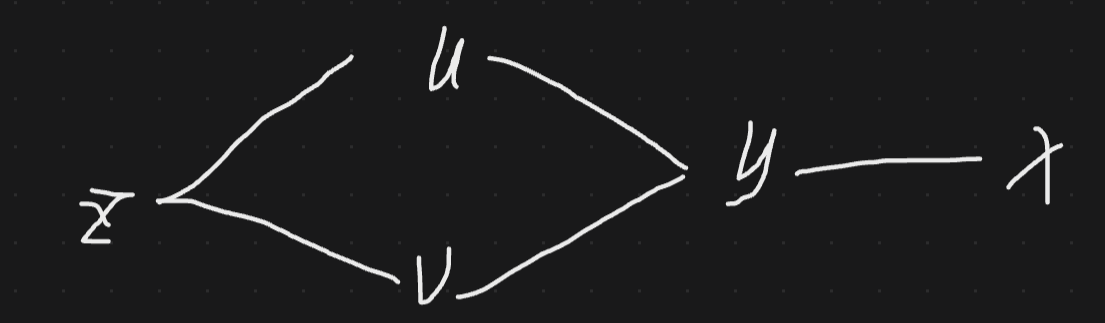

多变量

$$\begin{gathered} z=f(u,v) \\ u=g(y) \\ v=h(y) \\ y=j(x) \end{gathered}$$

$$\frac{\partial z}{\partial x}=\frac{\partial z}{\partial u}\frac{\partial u}{\partial y}\frac{\partial y}{\partial x}+\frac{\partial z}{\partial v}\frac{\partial v}{\partial y}\frac{\partial y}{\partial x}$$

反向传播

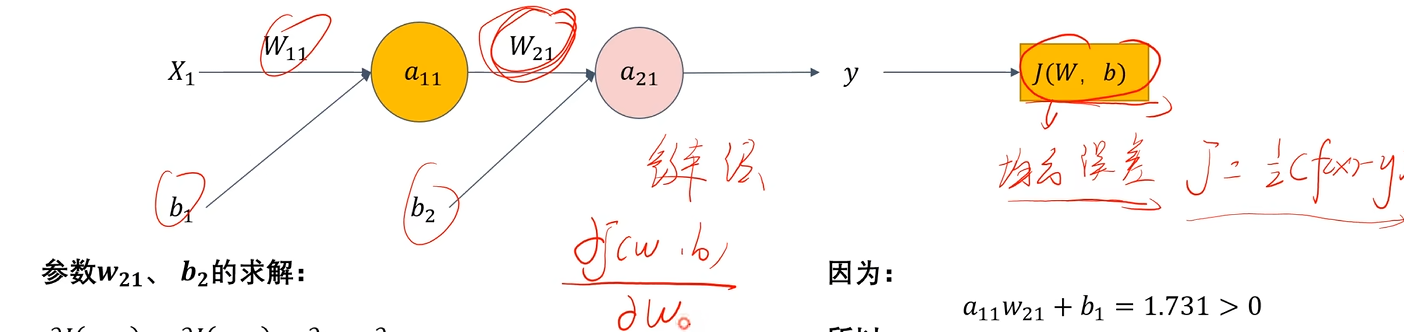

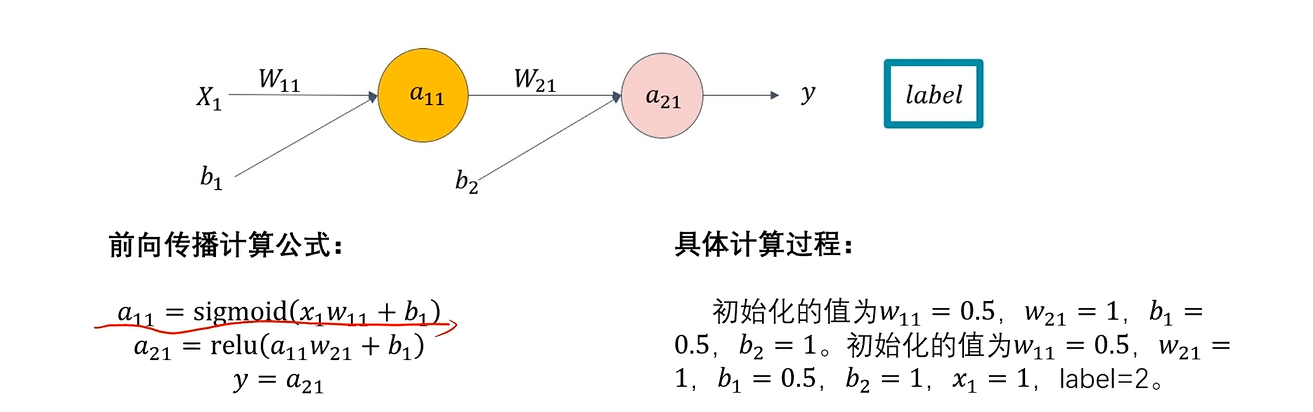

还是前面的例子，隐藏层激活函数为sigmoid，输出层激活函数为ReLU

求J对w_21的梯度
$$\frac{\partial J(w_{21},b)}{\partial w_{21}}=\frac{\partial J}{\partial y}\frac{\partial y}{\partial a_{21}}\frac{\partial a_{21}}{\partial w_{21}}=\frac{\partial \frac{1}{2}(y-label{)}^2}{\partial y}\frac{\partial a_{21}}{\partial a_{21}}\frac{\partial ReLU(w_{21}{a}_{11}+b_2)}{\partial w_{21}}=(y-label)\frac{\partial ReLU(w_{21}{a}_{11}+b_2)}{\partial w_{21}{a}_{11}+b_2}\frac{\partial w_{21}{a}_{11}+b_2}{\partial w_{21}}=(y-label)\times a_{11}\times \frac{\partial ReLU(w_{21}{a}_{11}+b_2)}{\partial w_{21}{a}_{11}+b_2}$$
求J对b_2的梯度
$$\frac{\partial J(w_{21},b_2)}{\partial b_2}=\frac{\partial J(w_{21},b_2)}{\partial y}\frac{\partial y}{\partial a_{21}}\frac{\partial a_{21}}{\partial b_2}=\frac{\partial \frac{1}{2}(y-label{)}^2}{\partial y}\frac{\partial y}{\partial a_{21}}\frac{\partial ReLU(w_{21}{a}_{11}+b_2)}{\partial w_{21}{a}_{11}+b_2}\frac{\partial w_{21}{a}_{11}+b_2}{\partial b_2}$$
求J对w_11的梯度
$$\frac{\partial J(w_{11},b)}{\partial w_{11}}=\frac{\partial J}{\partial y}\frac{\partial y}{\partial a_{21}}\frac{\partial a_{21}}{\partial a_{11}}\frac{\partial a_{11}}{\partial w_{11}}=(y-label)\times 1\times \frac{\partial ReLU(w_{21}{a}_{11}+b_2)}{\partial w_{21}{a}_{11}+b_2}\times \frac{\partial w_{21}{a}_{11}+b_2}{\partial a_{11}}\times \frac{\partial \sigma (w_{11}{x}_1+b_1)}{\partial w_{11}{x}_1+b_1}\times \frac{\partial w_{11}{x}_1+b_1}{\partial w_{11}}$$

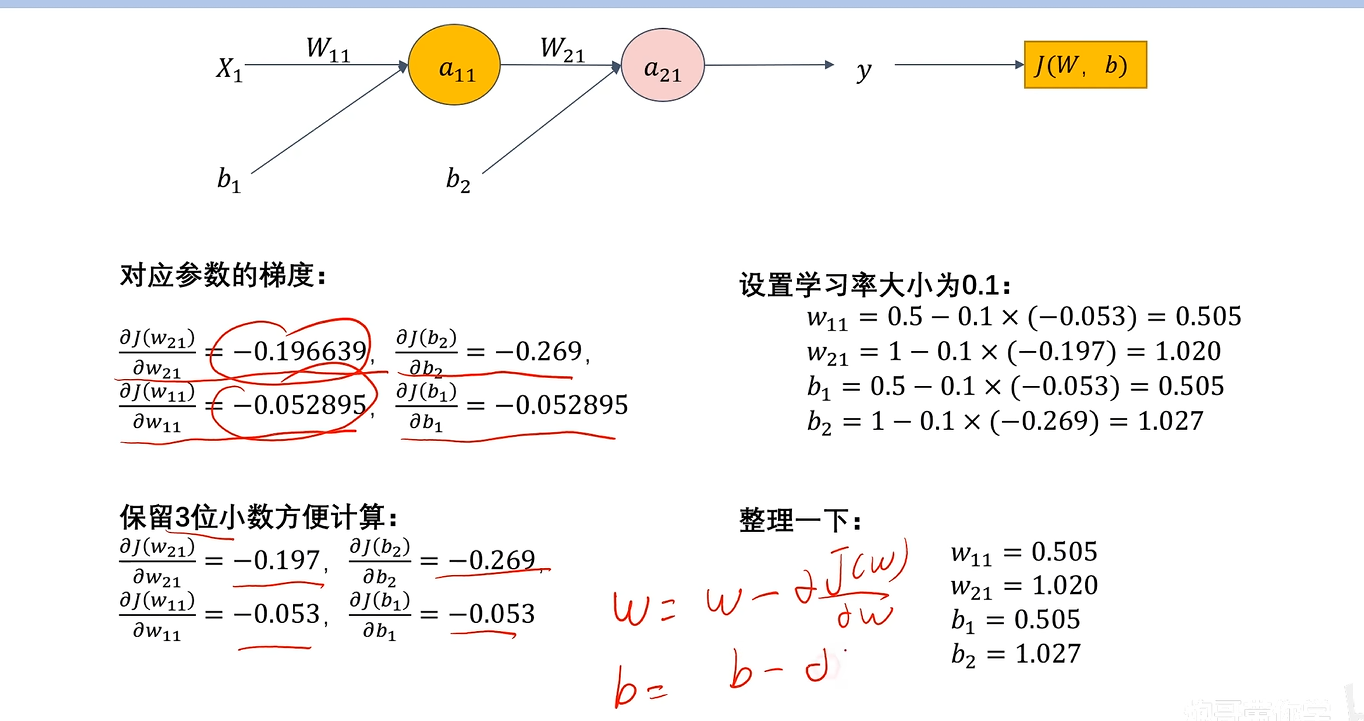

经典的梯度更新
$$\begin{gathered} w_j=w_j=\alpha \frac{\partial J}{\partial w} \\ {b}_j=b_j=\alpha \frac{\partial J}{\partial b} \end{gathered}$$
代码实现

import numpy as np
import matplotlib.pyplot as plt

np.random.seed(0)
# 3组2特征输入
X = np.array([
        [1, 2],
        [2, 3],
        [4, 6],
])
# 标签
Y = np.array([
        [10],
        [11],
        [15]
])

# 输入层大小
input_size = X.shape[1]
# 神经元个数
hidden_size = 2
# 输出层大小
output_size = Y.shape[1]

# 输入层到隐藏层的权重矩阵，input_size*hidden_size是为了让输入的每个特征都与隐藏层中每个神经元有权重连接
W1 = np.random.randn(input_size, hidden_size)
# 隐藏层到输出层的权重矩阵，hidden_size*output_size是为了让隐藏层中每个神经元都与输出层的输出有权重连接
W2 = np.random.randn(hidden_size, output_size)
# W1*X.shape=(X.shape[0],hidden_size),B1.shape=(1,hidden_size)有利于广播对齐
B1 = np.zeros((1, hidden_size))
# 输出的格式是Y.shape,B2.shape=(1,output_size)有利于广播对齐以及运算
B2 = np.zeros((1, output_size))

learning_rate = 0.1
nums_epochs = 1000
test_epochs = 1000

error_list = []


def ReLU(x):
        # 将所有负值变为 0，正值保持不变
        return np.maximum(0, x)


def ReLU_de(x):
        # (x > 0):将列表转换为布尔列表;如果列表中元素大于0,该位置就是True;.astype(float) True->1.0 False—>0.0
        return (x > 0).astype(float)


def sigmoid(x):
        return 1 / (1 + np.exp(-x))


def sigmoid_de(x):
        y = sigmoid(x)
        return y * (1 - y)


def mse(Y_pred, Y):
        m = len(Y_pred)
        return np.sum((Y_pred - Y) ** 2) / (2 * m)


m = X.shape[0]
for i in range(nums_epochs):
        # 前向传播
        z = np.dot(X, W1) + B1
        a1 = sigmoid(z)
        # print(a1.shape)
        z2 = np.dot(a1, W2) + B2
        a2 = ReLU(z2)
        # print(a2.shape)
        # 反向传播
        # mse
        MSE = mse(a2, Y)
        error_list.append(MSE)

        # J对Y的偏导
        pJpY = (a2 - Y) / m
        # Y对a2的偏导
        pYpa2 = 1
        # a2对w2a1+b2的偏导
        dR = ReLU_de(z2)
        # w2a1+b2对w2的偏导
        pa2pw2 = a1

        # a1.shape=(3,2) (a2-Y).shape = dR.shape=(3,1),而dw2的shape要和W2相同,即(2,1)

        delta2 = pJpY * pYpa2 * dR
        dw2 = np.dot(pa2pw2.T, delta2)

        # a2对a1的偏导
        pa2pa1 = W2
        # a1对w1X+b1的偏导
        dS = sigmoid_de(z)
        # delta*X
        # (3,1) (2,1) (3,2) (3,2)
        delta1 = np.dot(delta2, W2.T) * dS
        dw1 = np.dot(X.T, delta1)

        W1 -= learning_rate * dw1
        W2 -= learning_rate * dw2

plt.plot(error_list, label="Learning curve")
plt.xlabel("Iteration")
plt.ylabel("Loss")
plt.legend()
plt.grid(True)
plt.show()

z1_test = np.dot(X, W1) + B1
a1_test = sigmoid(z1_test)
z2_test = np.dot(a1_test, W2) + B2
a2_test = ReLU(z2_test)
print("预测结果\n", a2_test)
print("实际结果\n", Y)

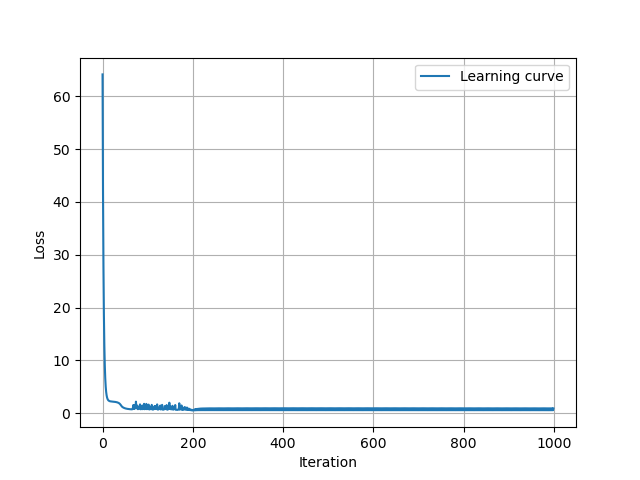

学习曲线

输出结果

预测结果
 [[ 9.22571926]
 [11.27514153]
 [13.36276318]]
实际结果
 [[10]
 [11]
 [15]]
