塞贝克效应（Seebeck Effect）是热电偶传感器的核心工作原理，其在热电偶中的应用直接决定了温度测量的实现方式。以下从塞贝克效应的本质、在热电偶中的具体体现、关键特性及实际应用中的优化方向展开说明，帮助深入理解其作用机制。

一、塞贝克效应的本质：温差生电现象

塞贝克效应是 1821 年由德国物理学家托马斯・塞贝克发现的热电现象：当两种不同材质的导体（或半导体）组成闭合回路时，若两个接点处的温度不同（存在温差），回路中会产生持续的电动势（热电势），且热电势的大小与温差及材料特性相关。

其微观机制可简化为：

• 不同材料的电子逸出功（电子脱离原子核束缚所需的能量）和自由电子密度存在差异；
• 高温端的电子能量更高，会从 “电子密度高” 的材料向 “电子密度低” 的材料定向扩散，形成电荷积累；
• 当扩散达到平衡时，回路中形成稳定的热电势，其方向和大小由材料特性及温差共同决定。

二、塞贝克效应在热电偶中的具体应用

热电偶传感器是塞贝克效应最典型的工程应用，其结构和工作流程完全基于这一效应设计，具体体现在以下方面：

1. 热电偶的结构设计：利用塞贝克效应的 “温差依赖性”

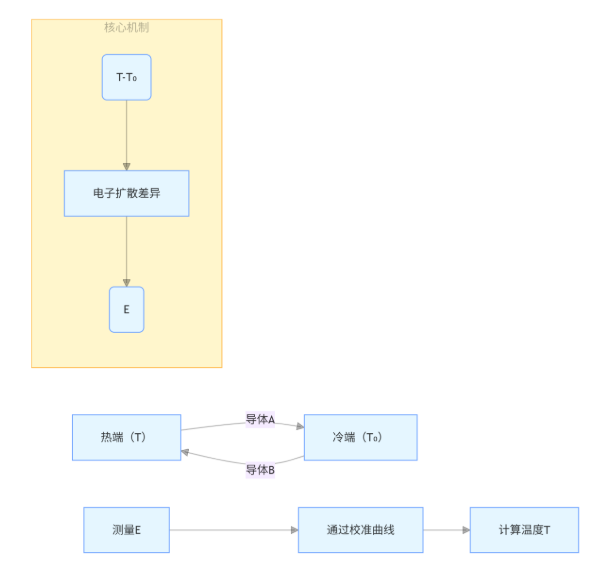

热电偶由两根不同材料的热电极组成闭合回路（如图 1），其核心设计逻辑是通过塞贝克效应将 “温度信号” 转化为 “电信号”：

• 热端（测量端）：与被测对象接触，温度为 T（目标测量值）；
• 冷端（参考端）：处于已知温度 T₀（通常为环境温度，需补偿）；
• 热电势（E）：由塞贝克效应产生，满足关系式 E = Sₐᵦ·(T - T₀)，其中Sₐᵦ为两种材料的塞贝克系数（材料固有属性，单位：μV/℃）。

2. 温度测量的实现：通过热电势反推温差

塞贝克效应中，热电势与温差的关系是 “单值函数”（在一定温度范围内），因此可通过以下步骤实现温度测量：

1. 校准：预先通过实验确定热电势 E 与温差（T - T₀）的对应关系（即校准曲线，如图 2）；
2. 测量：实际应用中，测量回路中的 E 值；
3. 计算：结合冷端温度 T₀，通过校准曲线反推出热端温度 T。

例如：K 型热电偶（镍铬 - 镍硅）的塞贝克系数约为 41μV/℃，若测得 E=4.1mV，且 T₀=20℃，则温差（T-T₀）=100℃，因此 T=120℃。

3. 材料选择：利用塞贝克系数的 “材料特异性”

不同材料组合的塞贝克系数（Sₐᵦ）差异显著，这是热电偶分类和应用场景划分的核心依据。工程中需根据测量范围和环境选择材料：

• 高温场景：如铂铑合金（S 型、B 型），塞贝克系数较小（约 5~10μV/℃），但耐高温（可达 1800℃）；
• 中低温场景：如铜 - 康铜（T 型），塞贝克系数较大（约 40μV/℃），灵敏度高，适合 - 200~350℃测量；
• 恶劣环境：如镍铬 - 镍硅（K 型），塞贝克系数稳定（约 41μV/℃），耐氧化、抗振动，适合工业环境。

4. 冷端补偿：消除塞贝克效应的 “参考温度依赖性”

塞贝克效应中，热电势不仅与热端温度 T 有关，还与冷端温度 T₀有关（E = Sₐᵦ・(T - T₀)）。若 T₀波动（如环境温度变化），即使 T 不变，E 也会变化，导致测量误差。因此，需通过 “冷端补偿” 消除这一影响，常见方法包括：

• 恒温法：将冷端置于 0℃冰水浴（T₀=0℃，简化计算 E = Sₐᵦ・T）；
• 电子补偿法：用温度传感器（如 PT100）测量 T₀，通过电路修正 E 值（即计算 E' = E + Sₐᵦ・T₀，等效于将 T₀修正为 0℃）。

三、塞贝克效应应用的局限性与优化

塞贝克效应在热电偶中的应用并非完美，需注意其局限性并优化：

1. 非线性：塞贝克系数 Sₐᵦ随温度变化（并非恒定值），因此 E 与（T-T₀）的关系在宽温域内是非线性的，需通过分段校准或多项式拟合修正；
2. 材料纯度影响：杂质会改变材料的电子密度，导致塞贝克系数漂移，因此热电偶材料需严格提纯（如铂铑合金纯度达 99.99%）；
3. 寄生热电势：回路中若存在第三种材料（如接线端子），可能产生额外热电势，需通过 “同材料连接” 避免（如端子与热电极材料一致）。

四、总结

塞贝克效应是热电偶传感器的物理基础，其核心作用是将 “温度差” 转化为可测量的 “热电势”，从而实现非电学量（温度）的电学测量。热电偶的结构设计、材料选择、校准方法及冷端补偿技术，均是为了更精准地利用塞贝克效应的特性。这一应用的优势在于：

• 测温范围极宽（-270℃至 2800℃），覆盖从深低温到超高温的场景；
• 响应速度快（毫秒级），适合动态温度测量；
• 结构简单、成本低，可在恶劣环境（高温、振动、腐蚀）中稳定工作。
