引言

矩形发光效果常被用于突出界面元素、提升视觉层次感。Qt的QML为开发者提供了丰富的图形特效组件，极大地方便了高质量界面的开发。本文将以RectangularGlowEffect.qml为例，结合官方文档，实践如何在QML中实现矩形发光效果。

---

相关系列

• QML图形效果之BrightnessContrast（亮度对比度）、Glow（发光）
• QML图形效果之颜色效果示例（Colorize、HueSaturation、ColorOverlay与Desaturate）
• QML图形效果之阴影效果（DropShadow与InnerShadow）

---

基础知识

RectangularGlow是什么？

RectangularGlow是Qt Quick中的一个图形特效组件，属于Qt5Compat.GraphicalEffects模块。它可以为矩形区域添加柔和的发光边缘，常用于按钮、卡片等控件的高亮显示，增强界面层次感和美观度。

主要属性

• glowRadius：发光的模糊半径，数值越大，发光越柔和、范围越广。
• spread：发光的扩散程度，0为无扩散，1为最大扩散。
• color：发光的颜色。
• cornerRadius：矩形的圆角半径，决定了发光边缘的圆滑程度。

---

完整示例展示（RectangularGlowEffect.qml）

import QtQuick
import QtQuick.Controls
import Qt5Compat.GraphicalEffects

Item {

    Flow {

        anchors.fill: parent
        spacing: 10
        padding: 10

        Rectangle {
            width: 280
            height: 280
            color: "black"

            RectangularGlow {
                id: effect
                anchors.fill: rect
                glowRadius: 10
                spread: 0.2
                color: "white"
                cornerRadius: 35
            }

            Rectangle {
                id: rect
                color: "black"
                anchors.centerIn: parent
                width: Math.round(parent.width / 1.5)
                height: Math.round(parent.height / 2)
                radius: 25
            }

            Grid {
                columns: 2

                anchors.centerIn: parent

                Text { text: "glowRadius:"; color: "white" }
                Slider {
                    from: 0
                    to: 50
                    stepSize: 1
                    value: 35

                    onValueChanged: {
                        console.log("glowRadius: " + value)
                        effect.glowRadius = value
                    }
                }

                Text { text: "cornerRadius:"; color: "white" }
                Slider {
                    from: 0
                    to: 50
                    stepSize: 1
                    value: 25

                    onValueChanged: {
                        console.log("cornerRadius: " + value)
                        effect.cornerRadius = value
                    }
                }

                Text { text: "spread:"; color: "white" }
                Slider {
                    from: 0.0
                    to: 1.0
                    stepSize: 0.1
                    value: 0.2

                    onValueChanged: {
                        console.log("spread: " + value)
                        effect.spread = value
                    }
                }
            }
        }

        Rectangle {
            width: 280
            height: 280
            color: "white"
            border.color: "gray"

            RectangularGlow {
                id: effect1
                anchors.fill: rect1
                glowRadius: 10
                spread: 0.2
                color: "gray"
                cornerRadius: 35
            }

            Rectangle {
                id: rect1
                color: "white"
                anchors.centerIn: parent
                width: Math.round(parent.width / 1.5)
                height: Math.round(parent.height / 2)
                radius: 25
            }

            Grid {
                columns: 2

                anchors.centerIn: parent

                Text { text: "glowRadius:" }
                Slider {
                    from: 0
                    to: 50
                    stepSize: 1
                    value: 35

                    onValueChanged: {
                        console.log("glowRadius: " + value)
                        effect1.glowRadius = value
                    }
                }

                Text { text: "cornerRadius:" }
                Slider {
                    from: 0
                    to: 50
                    stepSize: 1
                    value: 25

                    onValueChanged: {
                        console.log("cornerRadius: " + value)
                        effect1.cornerRadius = value
                    }
                }

                Text { text: "spread:" }
                Slider {
                    from: 0.0
                    to: 1.0
                    stepSize: 0.1
                    value: 0.2

                    onValueChanged: {
                        console.log("spread: " + value)
                        effect1.spread = value
                    }
                }
            }
        }
    }
}

---

代码说明

整体结构

• 使用Flow布局，左右依次排列两个发光的矩形。

第一个矩形（黑底白光）

• 外层Rectangle为黑色背景。
• RectangularGlow叠加在矩形上，初始为白色发光，圆角较大。
• 内层Rectangle为实际显示的黑色矩形。
• 下方Grid布局放置了三个滑块，分别控制glowRadius、cornerRadius和spread，可实时调整发光效果。

第二个矩形（白底灰光）

• 外层Rectangle为白色背景，带灰色边框。
• RectangularGlow为灰色发光，其他参数与第一个类似。
• 内层Rectangle为白色矩形。
• 同样提供滑块调节发光参数

通过滑块（Slider）实时调整发光半径、圆角和扩散度，便于观察不同参数下的视觉效果。

---

运行效果展示

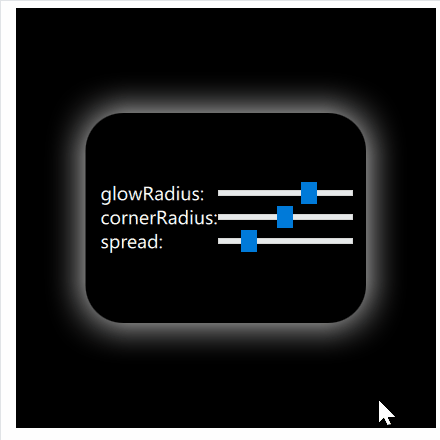

效果图1：黑底白光矩形

效果描述：黑色背景下，矩形边缘发出柔和的白色光晕，通过滑块可调节圆角和发光范围。

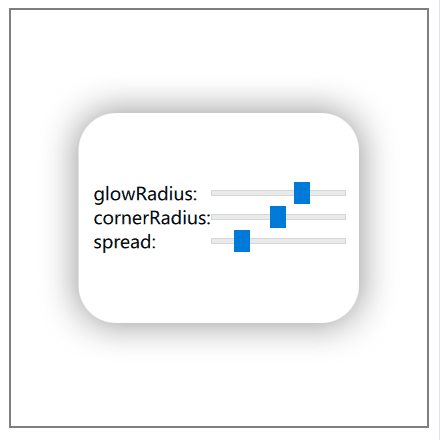

效果图2：白底灰光矩形

效果描述：白色背景下，矩形边缘发出淡灰色光晕，整体风格更为简洁，通过滑块可调节圆角和发光范围。

---

总结

本文结合Qt官方文档，详细介绍了RectangularGlow的基本用法和属性，并通过完整的QML示例演示了如何实现和调节矩形发光效果。该特效不仅提升了界面美观度，也为交互设计提供了更多可能。

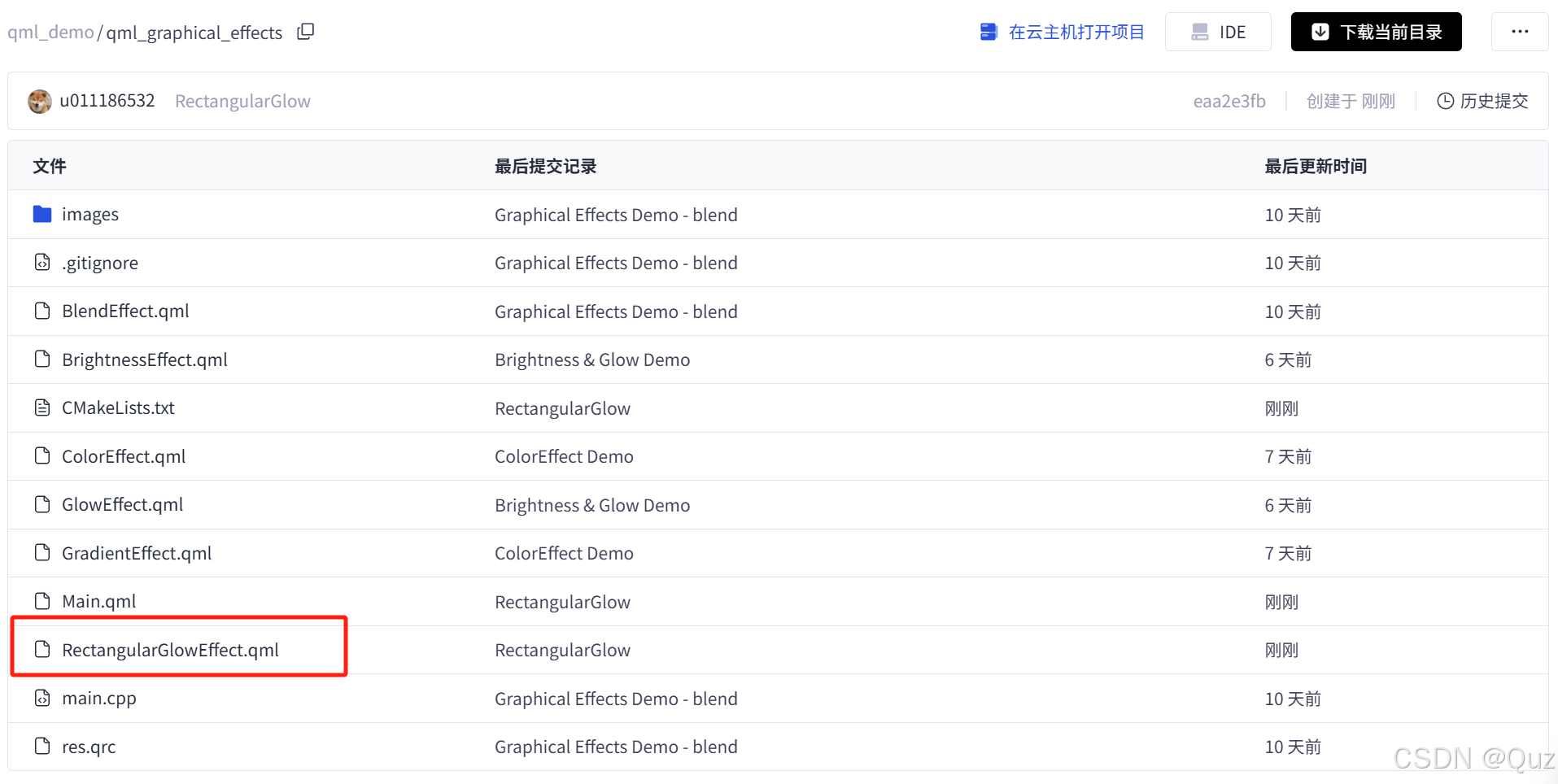

工程下载

下载链接： GitCode -> Graphical Effects Demo

---

参考

• Qt官方文档：RectangularGlow
