企业网络安全方案

一、前言

在信息化高速发展的今天，企业网络已成为业务运营的核心支撑，但同时也成为网络攻击的主要目标。随着大数据、云计算、物联网等技术的广泛应用，企业网络面临着前所未有的安全挑战。黑客利用先进的攻击手段，如生成式人工智能、社会工程学、勒索软件等，不断尝试突破企业的安全防线，导致用户信息泄密和企业内部网络瘫痪等事件频发。

调研网络安全面临的严峻挑战所引发的一些列问题，在数字化时代，网络安全问题日益突出，涉及国家安全、企业运营和个人隐私。网络攻击手段不断演变，对网络基础设施和数据安全构成严重威胁。因此加强网络安全防护和应对策略成为主要目的，最终要实现一个企业网络不被攻击泄密和数据安全的网络设计方案。因此本毕业设计课题主要是以企业网络规划建设过程可能用到的各种技术及实施安全方案为设计方向，为企业网络系统的组建与设计提供理论依据和实践指导。

关键词：网络安全、企业网络规划建设、安全方案、数据安全

二、 基础网络拓扑设计

2.1 网络拓扑结构选择

综合考虑企业的规模、业务需求和预算等因素，选择合适的网络拓扑结构。对于大多数企业来说，星型拓扑结构是一个较为理想的选择。星型拓扑以中心节点（如核心交换机）为核心，各个分支节点（如接入交换机和用户设备）通过链路连接到中心节点。

2.2绘制网络拓扑图

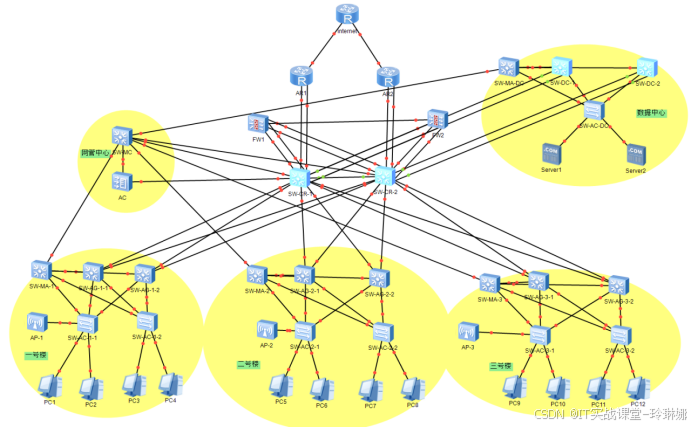

根据选择的网络拓扑结构和企业的实际需求，绘制如上拓扑图，网络分为主干网络、一号楼、二号楼、三号楼、数据中心、网管中心六个部分，AR1和AR2为出口路由器，下联SW-CR-1和SW-CR-2为核心层交换机，SW-AG-X-X为汇聚层交换机，SW-MA-X为每栋的管理交换机，SW-MC为管理核心交换机，SW-AC-X-X为接入层交换机（其中X-X代表X栋X楼）

三、 网络规划

3.1IP 地址规划方案

每层楼为不同部门，为每层楼用户分配一个C段地址

网关设备	网段	网关地址	描述
SW-AC-1-1	192.168.2.0/24	192.168.2.254	1号楼1层员工
SW-AC-1-2	192.168.3.0/24	192.168.3.254	1号楼2层员工
SW-AC-2-1	192.168.4.0/24	192.168.4.254	2号楼1层员工
SW-AC-2-2	192.168.5.0/24	192.168.5.254	2号楼2层员工
SW-AC-3-1	192.168.6.0/24	192.168.6.254	3号楼1层员工
SW-AC-3-2	192.168.7.0/24	192.168.7.254	3号楼2层员工
SW-AC-DC	192.168.8.0/24	192.168.8.254	数据中心地址

规划管理网段为192.168.100.0/24，对每个设备分配一个管理IP以及lookback0地址

设备名	lookback地址	管理VLAN
AR1	1.1.1.1
AR2	1.1.1.2
FW1	1.1.1.3	192.168.100.1
FW2	1.1.1.4	192.168.100.2
SW-CR-1	2.2.2.1、2.2.2.3	192.168.100.3
SW-CR-2	2.2.2.2、2.2.2.4	192.168.100.4
SW-AG-1-1	3.3.3.1	192.168.100.5
SW-AG-1-2	3.3.3.2	192.168.100.6
SW-AC-1-1	3.3.3.3	192.168.100.7
SW-AC-1-2	3.3.3.4	192.168.100.8
MA-1		192.168.100.9
SW-AG-2-1	4.4.4.1	192.168.100.10
SW-AG-2-2	4.4.4.2	192.168.100.11
SW-AC-2-1	4.4.4.3	192.168.100.12
SW-AC-2-2	4.4.4.4	192.168.100.13
SW-MA-2		192.168.100.14
SW-AG-3-1	5.5.5.1	192.168.100.15
SW-AG-3-2	5.5.5.2	192.168.100.16
SW-AC-3-1	5.5.5.3	192.168.100.17
SW-AC-3-2	5.5.5.4	192.168.100.18
SW-MA-3		192.168.100.19
SW-AG-dc1	6.6.6.1	192.168.100.20
SW-AG-dc2	6.6.6.2	192.168.100.21
SW-AC-DC	6.6.6.3	192.168.100.22
WAF1		192.168.100.23
WAF2		192.168.100.24
SW-MA-DC		192.168.100.25
SW-MC		192.168.100.26

为三层设备划分互联IP，192.168.201.0/24为1号楼互联网段，192.168.202.0/24为2号楼互联网段，192.168.203.0/24为3号楼互联网段，192.168.204.0/24为数据中心互联网段，192.168.200.0/24为主干网互联网段，具体规划如下

互联网段	描述
192.168.201.20/30	SW-AC-1-1和SW-AG-1-1互联网段
192.168.201.28/30	SW-AC-1-1和SW-AG-1-2互联网段
192.168.201.24/30	SW-AC-1-2和SW-AG-1-1互联网段
192.168.201.32/30	SW-AC-1-2和SW-AG-1-2互联网段
192.168.202.20/30	SW-AC-2-1和SW-AG-2-1互联网段
192.168.202.28/30	SW-AC-2-1和SW-AG-2-2互联网段
192.168.202.24/30	SW-AC-2-2和SW-AG-2-1互联网段
192.168.202.32/30	SW-AC-2-2和SW-AG-2-2互联网段
192.168.203.20/30	SW-AC-3-1和SW-AG-3-1互联网段
192.168.203.28/30	SW-AC-3-1和SW-AG-3-2互联网段
192.168.203.24/30	SW-AC-3-2和SW-AG-3-1互联网段
192.168.203.32/30	SW-AC-3-2和SW-AG-3-2互联网段
192.168.204.20/30	SW-AC-DC和SW-DC-1互联网段
192.168.204.24/30	SW-AC-DC和SW-DC-2互联网段
192.168.201.4/30	SW-AG-1-1和SW-CR-1互联网段
192.168.201.8/30	SW-AG-1-1和SW-CR-2互联网段
192.168.201.12/30	SW-AG-1-2和SW-CR-1互联网段
192.168.201.16/30	SW-AG-1-2和SW-CR-2互联网段
192.168.202.4/30	SW-AG-2-1和SW-CR-1互联网段
192.168.202.8/30	SW-AG-2-1和SW-CR-2互联网段
192.168.202.12/30	SW-AG-2-2和SW-CR-1互联网段
192.168.202.16/30	SW-AG-2-2和SW-CR-2互联网段
192.168.203.4/30	SW-AG-3-1和SW-CR-1互联网段
192.168.203.8/30	SW-AG-3-1和SW-CR-2互联网段
192.168.203.12/30	SW-AG-3-2和SW-CR-1互联网段
192.168.203.16/30	SW-AG-3-2和SW-CR-2互联网段
192.168.204.4/30	SW-DC-1和SW-CR-1互联网段
192.168.204.8/30	SW-DC-2和SW-CR-2互联网段
192.168.250.0/29	核心交换机和防火墙外网区域互联网段
192.168.251.0/29	核心交换机和防火墙内网区域互联网段
192.168.200.12/29	核心交换机与边界路由器互联网段

3.2VLAN 划分方案

为每层楼划分一个业务vlan，每个互联接口划分一个vlan，管理网络划分一个vlan，具体方案如下：

Vlan名称	描述
Vlan100	交换机管理vlan
Vlan2	1号楼1层员工
Vlan3	1号楼2层员工
Vlan4	2号楼1层员工
Vlan5	2号楼2层员工
Vlan6	3号楼1层员工
Vlan7	3号楼2层员工
Vlan8	数据中心vlan
Vlan11 to vlan14	接入层到汇聚层互联vlan
Vlan15 to vlan28	汇聚层到核心层互联vlan
Vlan250	核心交换机外网区域互联vlan
Vlan251	核心交换机内网区域互联vlan

3.3 OSPF路由协议应用

开放最短路径优先（OSPF）是广泛用于企业网络的内部网关协议，属于链路状态路由协议。它通过交换链路状态信息构建网络拓扑图，用 Dijkstra 算法计算最短路径，与距离向量路由协议有显著区别。

大规模网络管理：OSPF 支持区域划分，可将网络分为骨干区域与非骨干区域。企业能按部门、分支机构或功能模块划分区域，减少路由信息传播范围与复杂度。不同区域独立管理路由，使大规模网络管理更便捷，网络扩展时也易于操作。

快速适应变化：当网络拓扑改变，如链路故障或节点变动，OSPF 能快速检测并更新路由信息，重新计算路径，保障业务连续。这一特性使企业无需人工频繁干预路由配置，网络可自动适应变化，提高了管理效率。

多路径选择：OSPF 基于链路状态计算路径，可发现多条到达目的地的路径。当主路径出现故障，能迅速切换到备用路径，确保数据传输不中断，为企业网络提供了冗余保障。

路由备份：通过合理配置，可设置备份路由。当正常路由失效，备份路由立即生效，维持网络连通，增强了网络的可靠性和抗故障能力。

四、边界安全设计

4.1防火墙部署方案设计

在企业网络与外部网络的边界部署下一代防火墙（NGFW）是构建安全防御体系的关键一步。NGFW不仅继承了传统防火墙的包过滤、状态检测等访问控制功能，还集成了入侵检测与防御系统（IDS/IPS）、应用识别与控制、URL过滤等高级安全特性。这种综合防护能力使得NGFW能够实现对进出网络流量的细粒度管理和深度检测。

部署策略：

位置选择：将NGFW部署在企业网络的入口处，即企业内网与互联网之间的边界，作为第一道安全防线。这样，所有进出企业的网络流量都将经过NGFW的过滤和检查。

单臂路由模式：采用单臂路由模式，将NGFW的一个接口连接到核心交换机的某个VLAN上，模拟路由器的工作方式，同时处理来自LAN到WAN方向的数据流。这种模式下，NGFW负责路由决策和流量转发，同时执行安全策略。

访问控制策略：配置基于源IP、目的IP、端口、协议等多维度的访问控制规则。例如，只允许特定的IP地址范围访问企业内部的敏感服务，或者限制某些高风险端口的开放。这些策略应定期审查和更新，以适应业务变化和安全威胁的新趋势。

日志记录与审计：启用详细的日志记录功能，记录所有通过防火墙的流量信息，包括时间戳、源地址、目的地址、协议类型、操作结果等。这有助于后续的安全审计和事件追溯。

4.2 入侵检测防御系统部署方案设计

入侵检测防御系统（IDS/IPS）是对NGFW安全能力的有效补充，它能够主动识别并响应网络中的恶意行为。

部署策略：

部署位置：IDS/IPS可以部署在防火墙之后的关键路径上，如服务器区的前端，或者在网络的关键节点处，如数据中心的核心交换机旁路监听模式。这样，IDS/IPS可以深入分析经过防火墙但未被阻止的流量，识别潜在威胁。

签名更新：保持IDS/IPS的签名库最新，以覆盖最新的攻击手法和漏洞利用方式。定期下载并应用更新，确保系统的防护能力与时俱进。

响应机制：配置自动或手动响应机制。对于高置信度的攻击，可以配置IPS自动阻断攻击流量；对于需要人工确认的潜在威胁，则通过报警系统通知安全管理员进行进一步分析和处理。

性能优化：根据网络流量大小和IDS/IPS的处理能力，合理调整检测深度和范围，避免因检测负载过高而影响正常业务运行。

4.3  抗DDOS方案设计

分布式拒绝服务（DDoS）攻击是当前企业面临的主要网络威胁之一，它能通过大量伪造或受控的IP地址发送请求，耗尽目标资源，导致服务中断。

抗DDoS方案：

流量清洗服务：与专业的DDoS防护服务提供商合作，利用其在全球部署的清洗中心，对攻击流量进行识别和过滤。当检测到DDoS攻击时，将攻击流量重定向至清洗中心，清洗后的正常流量再返回企业网络。

本地防护能力增强：在企业网络边界部署具有DDoS防护功能的防火墙或专用DDoS防护设备，通过速率限制、连接限制、IP黑名单等手段，初步抵御小型DDoS攻击。

资源冗余与弹性扩展：确保关键服务具有足够的资源冗余，如负载均衡、多线路接入等，以应对攻击期间的流量激增。同时，采用云服务提供商的弹性计算能力，在攻击发生时快速增加资源，保持服务可用性。

安全监控与应急响应：建立全天候的安全监控体系，实时监控网络流量、服务器负载等关键指标，一旦发现异常立即启动应急响应流程，包括启用备份线路、调整安全策略等，快速恢复服务。

五、 权限安全设计

5.1基于角色的访问控制（RBAC）模型设计

基于角色的访问控制（RBAC）是一种有效的权限管理模型，它通过为用户分配角色，再将角色与特定的权限相关联，从而简化权限管理过程，提高系统的安全性和可维护性。RBAC模型设计：

角色定义：首先，根据企业的业务需求和组织结构，定义一系列角色。每个角色代表一组具有相似职责和权限的用户。例如，管理员角色可能具有管理用户账户、配置系统参数的权限；而普通员工角色则可能只有访问特定业务系统的权限。

权限分配：将特定的权限分配给每个角色。这些权限可以包括访问特定资源、执行特定操作等。确保每个角色只拥有完成其职责所需的最低权限，遵循最小权限原则。

用户分配角色：将用户分配到相应的角色中。这样，用户就继承了角色的所有权限，无需为每个用户单独配置权限。当用户的职责发生变化时，只需调整其角色分配，即可快速更新其权限。

角色层次结构：为了更灵活地管理权限，可以设计角色层次结构。例如，高级管理员角色可以继承管理员角色的所有权限，并添加额外的权限。这种层次结构有助于简化权限管理，并减少权限配置的错误。

会话管理：实施会话管理，记录用户的登录会话和权限使用情况。这有助于监控用户行为，及时发现异常访问和潜在的安全风险。

审计与日志：启用审计和日志功能，记录所有与RBAC相关的操作，如角色定义、权限分配、用户分配角色等。这有助于后续的安全审计和事件追溯。

5.2用户认证与授权机制设计

用户认证与授权是确保系统安全的关键环节。通过实施有效的认证和授权机制，可以验证用户的身份，并授予其适当的权限。

认证机制设计：

多因素认证：采用多因素认证方法，如用户名+密码+手机验证码、生物识别等，提高认证的安全性。确保只有合法的用户才能访问系统。

密码策略：制定严格的密码策略，要求用户设置复杂且不易猜测的密码，并定期更换密码。同时，启用密码强度检查和密码过期提醒功能。

单点登录（SSO）：对于需要访问多个系统的用户，实施单点登录机制。用户只需在一个系统上登录一次，即可访问所有关联的系统，提高用户体验和安全性。

授权机制设计：

基于RBAC的授权：结合RBAC模型，根据用户的角色分配相应的权限。确保用户只能访问其职责范围内的资源。

细粒度授权：对于敏感资源或操作，实施细粒度授权。例如，只允许特定用户或角色访问特定的数据库表或执行特定的API调用。

动态授权：根据用户的上下文信息（如位置、时间、设备类型等）动态调整其权限。例如，当用户在非工作时间或非授权地点尝试访问系统时，可以限制其访问权限。

5.3账户权限管理与审计方案

账户权限管理是确保系统安全的重要环节。通过实施有效的账户权限管理和审计方案，可以及时发现和纠正权限配置的错误，提高系统的安全性。

账户权限管理：

账户生命周期管理：实施账户生命周期管理策略，包括账户创建、激活、修改、禁用和删除等。确保每个账户都经过严格的审批流程，并在不再需要时及时删除。

权限审查与调整：定期对用户的权限进行审查和调整。确保用户只拥有完成其职责所需的最低权限，并删除不再需要的权限。

权限回收机制：当用户离职或职责发生变化时，及时回收其权限。确保离职员工无法再访问企业系统，并防止权限滥用。

审计方案：

日志记录：启用日志记录功能，记录所有与账户权限相关的操作，如账户创建、权限分配、用户登录等。这有助于后续的安全审计和事件追溯。

定期审计：定期对账户权限进行审计，检查是否存在异常权限配置、未授权访问等问题。及时发现问题并采取措施进行纠正。

报告与分析：生成账户权限审计报告，分析权限配置的合理性、合规性和安全性。根据报告结果，制定改进措施并优化权限管理策略。

六、 数据安全设计

6.1 数据加密方案

数据加密是保护数据安全的重要手段。通过实施有效的数据加密方案，可以确保数据在传输和存储过程中的机密性和完整性。

数据加密方案：

传输加密：采用SSL/TLS协议对传输的数据进行加密，确保数据在传输过程中不被窃取或篡改。对于敏感数据的传输，如用户密码、支付信息等，应使用更高级别的加密技术，如HTTPS、SFTP等。

存储加密：对存储在服务器上的敏感数据进行加密处理。可以使用数据库加密技术，如透明数据加密（TDE），对数据库中的数据进行加密存储。同时，对于存储在文件系统中的敏感数据，可以使用文件加密技术，如AES加密算法，对文件进行加密处理。

密钥管理：实施严格的密钥管理策略，确保密钥的安全性和可用性。密钥应定期更换，并存储在安全的密钥管理系统中。同时，应建立密钥备份和恢复机制，以防止密钥丢失或损坏导致的数据无法解密。

6.2 数据备份与恢复策略制定

数据备份与恢复是确保数据安全的重要环节。通过制定有效的数据备份与恢复策略，可以确保在数据丢失或损坏时能够及时恢复数据，减少损失。

数据备份与恢复策略：

备份策略：制定定期备份策略，如每天、每周或每月进行一次全量备份，并根据业务需求进行增量备份或差异备份。确保备份数据的完整性和可用性。

备份存储：将备份数据存储在安全的存储介质上，如磁带库、云存储等。同时，应建立备份数据的异地备份机制，以防止本地灾难性事件导致的数据丢失。

恢复演练：定期进行数据恢复演练，确保在数据丢失或损坏时能够迅速恢复数据。同时，应建立数据恢复应急预案，明确数据恢复的流程和责任人。

6.3 数据存储安全措施

数据存储安全措施是确保数据安全的重要环节。通过实施有效的数据存储安全措施，可以保护数据免受未经授权的访问、篡改和删除等风险。

数据存储安全措施：

访问控制：实施严格的访问控制策略，确保只有授权用户才能访问敏感数据。可以使用数据库访问控制、文件系统访问控制等技术手段来实现。

数据脱敏：对于敏感数据，如用户个人信息、商业秘密等，实施数据脱敏处理。在不影响业务处理的前提下，对敏感数据进行模糊化、匿名化或加密处理，以降低数据泄露的风险。

数据审计：启用数据审计功能，记录所有对敏感数据的访问和操作行为。这有助于及时发现异常访问和潜在的安全风险，并采取相应的措施进行防范。

七、 安全管理制度设计

7.1网络安全策略制定

网络安全策略是企业网络安全管理的基础。通过制定明确的网络安全策略，可以规范员工的行为，提高网络安全意识，并为企业网络安全提供有力的保障。

网络安全策略制定：

安全政策：制定企业网络安全政策，明确企业的网络安全目标、原则和要求。政策应涵盖网络架构、系统安全、数据安全、人员安全等方面。

安全标准：制定网络安全标准，为各项网络安全工作提供具体的指导和规范。标准可以包括密码策略、防火墙配置标准、数据备份与恢复标准等。

安全操作规程：制定网络安全操作规程，明确员工在网络安全方面的职责和操作要求。规程可以包括系统登录流程、数据备份流程、安全事件报告流程等。

安全培训：定期对员工进行网络安全培训，提高员工的安全意识和操作技能。培训内容可以包括网络安全基础知识、安全政策解读、安全操作规程等。

7.2员工安全培训计划

员工是企业网络安全的第一道防线。通过实施有效的员工安全培训计划，可以提高员工的安全意识和操作技能，降低人为因素导致的安全风险。

员工安全培训计划：

培训目标：明确培训的目标和要求，包括提高员工的安全意识、掌握基本的安全操作技能等。

培训内容：根据企业的网络安全需求和员工的职责，制定具体的培训内容。培训内容可以包括网络安全基础知识、安全政策解读、安全操作规程、常见安全威胁及防范措施等。

培训方式：采用多种培训方式，如线上课程、线下讲座、实操演练等，以满足不同员工的学习需求。

培训效果评估：对培训效果进行评估，了解员工对培训内容的掌握情况，并根据评估结果对培训计划进行调整和优化。

7.3应急响应预案设计

计有效的应急响应预案，可以在安全事件发生时迅速采取措施，降低损失，并恢复系统的正常运行。

应急响应预案设计：

事件分类与分级：对可能发生的网络安全事件进行分类和分级，明确各类事件的严重程度和紧急程度。

应急响应流程：设计应急响应流程，明确在事件发生时各相关部门的职责和操作流程。流程可以包括事件报告、初步分析。
