【GNN】第九章：序列图神经网络TGNN

前面讲的各种图卷积网络都是用来处理静态图数据的，本章讲如何处理动态图数据。
看到动态图，我们第一时间肯定会联想到序列数据、时序数据，而且第一时间会想到RNN、LSTM、GRU、transformer等序列模型。对的，就是这样的！我们可以照葫芦画瓢，或者重新排列组合，推陈出新。

一、动态图的界定、及其应用领域

动态图也就是序列图数据，其对应的网络叫序列图神经网络Temporal Graph Neural Networks,TGNN,也叫时空图神经网络。

动态图分两种动法：

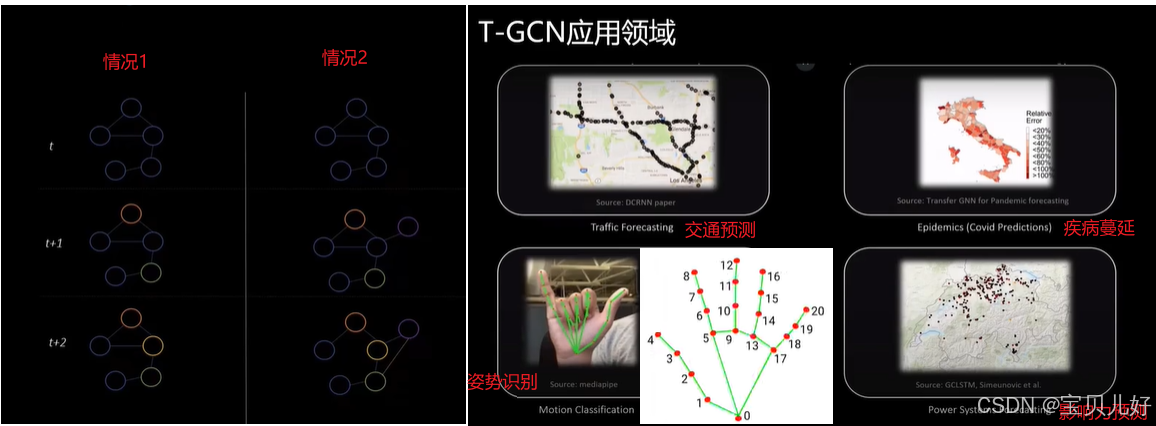

一种是随着时间的推移，图中的节点的特征向量会发生变化，也就是我们传入图卷积层的data.x会发生变化，但图中的节点的个数不变、以及图中的边也不会变化，也就是图的邻接矩阵是不随时间而变化的，也是我们传入图卷积层的data.edge_index不会变化的。本章节我们研究的是这种动图，就是下图中的情况1。

另外一种是随着时间的推移，图中的节点的个数都已经发生了变化，也就是data.x变了，而且data.edge_index也变了，就是邻接矩阵也变了。这种情况比较复杂，就是下图中的情况2，本章不研究。

TGNN是一种结合时间动态与图结构特性的深度学习模型，广泛应用于交通流量预测、社交网络分析等领域。

比如上图的道路交通预测，道路上的红绿灯、十字路口、监控摄像头等等都可以看作是节点，这些节点一般不会经常变化。所以交通道路的图的节点和边一般不会变，变的只是随时间节点的特征在变化，比如节点的车流随时间在变化。我们的任务就是比如预测每个节点在下一时刻的车流量，判断这个节点是否会发生交通拥堵等，都可以看作是TGNN的任务。

再比如疾病蔓延，把地区看作是节点，疾病蔓延一方面与当地的特点有关，另一方面就是和时间有关。我们就可以用TGNN来预测某些地区的疾病蔓延速度。

比如行为识别-手势识别，从手部区域提取20个点，这20个基本就是手部的每个骨关节，把这20个点看作是节点，节点和节点之间的连接不会发生变化，但节点和节点之间的距离会随着手的姿势的变动而变动，就可以看作是节点的特征是时序变化的。我们就可以用TGNN预测这个手势是什么意思。

二、网络架构设计

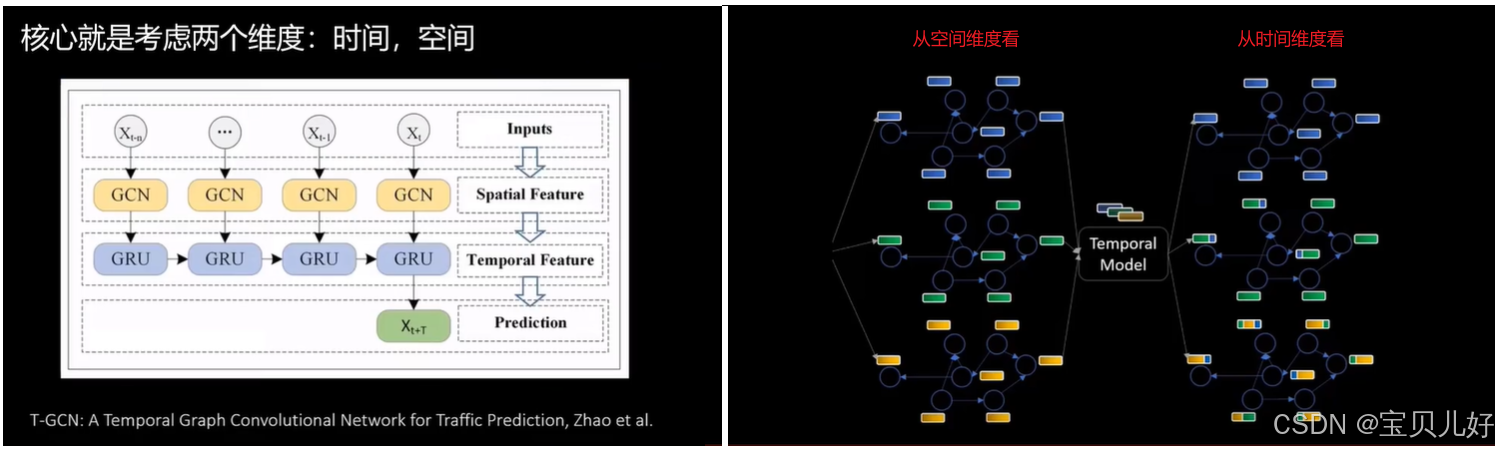

序列模型其实非常通俗易懂，就是图卷积网络+序列模型构成的。下图是TGCN论文中的模型架构：

上左图的第一层是各个时刻的图数据，具体的说就是图中的所有节点的特征向量组成的矩阵。前面说过，每个时刻的图数据仅仅是节点的特征向量发生了变化，图的邻接矩阵是不变的。
上左图的第二层是图卷积层。我们知道图卷积层是重构特征的，所以每个时刻的图数据先喂入图卷积层，生成更好的节点的特征向量。因为越好的节点特征，下游任务的效果就越好。这个层是用来提取空间特征的，所以你可以用GCN、GAT、GraphSAGE等图卷积层都是可以的。
上左图的第三层是序列模型的层。当我们把各个时刻的特征都做得非常好时，就可以依次喂入序列模型了，序列模型最后生成的特征就可以进行图分类了。所以序列模型你可以用简单的循环网络RNN、LSTM或GRU，也可以用transformers等任何序列模型。

所以典型的时序图模型有TGCN、TGAT等。其中：
TGCN = GCN + RNN、LSTM或GRU
TGAT = GAT + RNN、LSTM或GRU

三、案例：¶

待续。。。。
