ORACLE体系结构 - 内存（SGA、PGA）

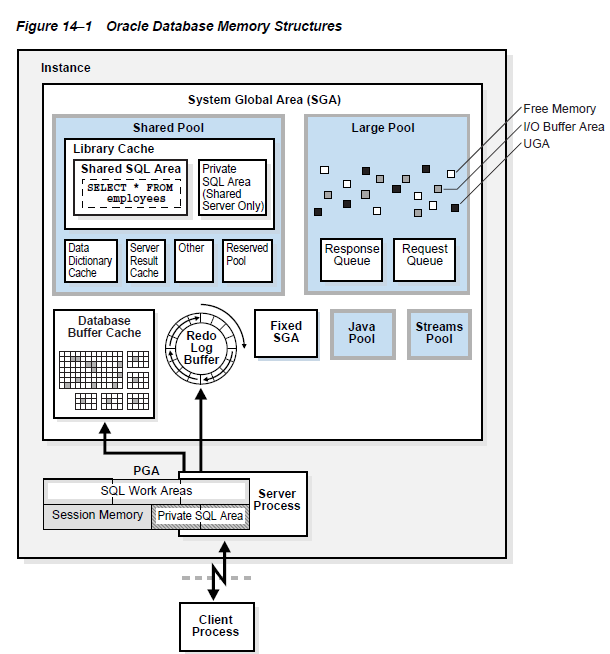

ORACLE 内存结构示意图

一、系统全局区（SGA）

1. SGA 概述

SGA（System Global Area，系统全局区）是Oracle实例启动时分配的共享内存区域，贯穿实例整个生命周期（启动时分配，关闭时释放），用于存储数据库运行的关键信息（如数据块、SQL执行计划、重做日志条目等）。其核心特性可概括为：

• 共享性：所有会话（服务器进程）共享SGA中的数据，避免重复存储，是高并发场景的基础。
• 动态调整：支持通过参数动态调整大小（部分组件需重启生效），灵活适配负载变化。
• 可监控性：通过Oracle内置视图（如V$SGA、V$SGASTAT）实时监控使用状态，便于问题排查。

2. SGA 核心原理

• 内存工作集：SGA是Oracle实例在内存中维护的数据库活动状态工作集，包含当前最活跃、最需快速访问的数据和控制信息。
• LRU算法及变种：缓冲区（Buffer Cache、Shared Pool）的管理核心是最近最少使用（LRU）算法或其优化变种（如Touch Count、KEEP/RECYCLE池）。当需要空间缓存新内容时，优先淘汰最久未被访问或访问频率最低的条目。
• 闩锁（Latch）与互斥体（Mutex）：由于SGA是共享资源，多进程并发访问时需通过轻量级同步机制（Latch/Mutex）保护内部数据结构的完整性和一致性。获取Latch/Mutex的争用是性能调优的重要关注点。
• 检查点（Checkpoint）：DBWn进程根据检查点事件将脏缓冲区（已修改但未写入磁盘的数据块）写入数据文件，保证内存数据与磁盘文件在某一时间点的一致性，缩短实例恢复时间。
• 日志先行（Write-Ahead Logging, WAL）：
  • 核心原理：任何对数据块的修改产生前，必须先在重做日志缓冲区中生成对应的重做记录（Redo Record）。
  • LGWR写盘触发时机：事务提交前、缓冲区满1/3、每3秒、DBWn写脏块前等。
  • 作用：确保实例崩溃时，已提交事务的修改可通过重做日志恢复（前滚），未提交事务的修改可撤销（回滚），是实现事务ACID属性中持久性（Durability）的关键。

3. SGA 核心组件

（1）数据库缓冲区高速缓存（Database Buffer Cache / DB Cache）

核心作用：通过缓存数据文件中的数据块副本，最大化减少磁盘物理I/O，是SGA中通常占比最大、对性能影响最显著的组件。

• 核心结构

  • 缓冲区（Buffers）：与数据库块大小一致的内存块（如8KB），存储单个数据块副本。
  • 缓冲区头（Buffer Headers）：记录缓冲区元数据（状态、访问时间、数据文件/块号映射等）。
  • 哈希桶（Hash Bucket / Cache Buffers Chains）：通过<file#, block#>哈希定位数据块，访问需获取Cache Buffers Chains Latch。
  • LRU/LRUW链表：管理缓冲区淘汰顺序，LRU链存储可重用的干净缓冲区，LRUW链存储待写入磁盘的脏缓冲区。

• 缓冲区状态

  • 脏（Dirty）：内容已修改且未写盘，需由DBWn进程异步写入数据文件。
  • 干净（Clean）：内容与磁盘数据一致，可被重用。
  • 空闲（Free）：为空，可直接缓存新数据块。
  • Pin状态：被进程锁定访问，防止被淘汰或覆盖。

• 工作机制

  • 读操作：优先检查缓存（逻辑读），未命中则触发物理读，将磁盘块加载到空闲缓冲区。
  • 写操作：先修改缓存中的数据块（标记为脏），由DBWn进程根据触发条件（如脏块数量、检查点）异步写回磁盘。

• 优化要点

  • 多缓冲池配置：通过DB_KEEP_CACHE_SIZE（保留高频访问块）、DB_RECYCLE_CACHE_SIZE（临时存储大扫描块）、DB_nK_CACHE_SIZE（非默认块大小）分离不同访问模式的对象。
  • 命中率监控：通过V$BUFFER_POOL_STATISTICS计算命中率（目标>95% for OLTP），公式：(1 - PHYSICAL_READS/(DB_BLOCK_GETS + CONSISTENT_GETS)) * 100。
  • 避免过度分配：过大缓冲区会降低LRU扫描效率，增加CPU开销。

（2）重做日志缓冲区（Redo Log Buffer）

核心作用：临时存储事务产生的重做条目（Redo Entries），记录数据修改细节，是保障数据持久性和崩溃恢复的关键组件。

• 核心结构：环形缓冲区（Circular Buffer），循环存储重做条目。

• 工作机制

  • 服务器进程生成重做条目后，先写入重做日志缓冲区。
  • LGWR进程负责将缓冲区内容写入在线重做日志文件，触发条件包括：
    • 事务提交（COMMIT）；
    • 缓冲区使用率达1/3；
    • 每3秒定时触发；
    • DBWn写脏块前（遵循WAL协议：先写日志后写数据）。

• 优化要点

  • 避免等待事件：log buffer space等待表明缓冲区不足，需调整LOG_BUFFER参数（通常16MB-64MB）。
  • 减少小事务提交：频繁小提交会增加LGWR写入压力，建议批量提交。
  • 监控指标：通过V$SYSTEM_EVENT监控log buffer space等待次数（应接近0）。

（3）共享池（Shared Pool）

核心作用：缓存可共享的SQL/PLSQL代码、执行计划及数据字典元数据，减少重复解析开销，是OLTP系统性能核心。

• 核心子组件

  • 库高速缓存（Library Cache）：

    • 存储SQL解析树、执行计划、PLSQL代码（过程/函数/包）。
    • 关键机制：通过LRU算法管理缓存，区分软解析（复用执行计划）和硬解析（重新生成计划）。
    • 优化关键：使用绑定变量（如:var）提高游标共享性，减少硬解析（硬解析消耗大量CPU和Latch）。

  • 数据字典高速缓存（Dictionary Cache / Row Cache）：

    • 缓存表结构、权限、约束等元数据（如tab$、col$系统表信息）。
    • 作用：减少解析SQL时对系统表空间的物理读，命中率应>90%（通过V$ROWCACHE监控）。

• 优化要点

  • 参数配置：SHARED_POOL_SIZE（OLTP建议占SGA的20%-30%）、SHARED_POOL_RESERVED_SIZE（预留5%-10%用于大SQL）。
  • 监控指标：V$LIBRARYCACHE中GETHITRATIO（目标>95%）、RELOADS（硬解析次数，应最小化）。
  • 避免游标失效：减少频繁DDL操作（会导致依赖游标失效）。

（4）大池（Large Pool）（可选）

核心作用：为大内存消耗操作提供专用内存，避免共享池碎片化，提升内存分配效率。

• 典型使用场景

  • RMAN备份/恢复的I/O缓冲区；
  • 共享服务器模式下的UGA（用户全局区）；
  • 并行查询（PX进程）的消息传递；
  • I/O从属进程的缓冲区。

• 优化要点

  • 参数配置：通过LARGE_POOL_SIZE设置（默认0，RMAN场景建议64MB-256MB）。
  • 必要性：若使用上述场景而未配置大池，Oracle会从共享池“偷取”内存，导致共享池不足。

（5）Java池（Java Pool）（可选）

核心作用：为数据库内嵌JVM提供内存，支持Java存储过程、SQLJ程序等Java相关功能。

• 优化要点
  • 参数配置：JAVA_POOL_SIZE（不使用Java功能时保持默认16MB，使用时建议64MB-256MB）。
  • 适用场景：仅当应用涉及Java存储过程时需要关注，否则无需额外分配。

（6）流池（Streams Pool）（已弃用）

核心作用：为Oracle Streams（数据捕获与传播技术）提供内存，缓存变更数据和队列消息。

• 优化要点
  • 参数配置：STREAMS_POOL_SIZE（默认0，使用Streams时建议64MB-512MB）。
  • 注意事项：12c后Streams逐步被GoldenGate替代，未使用时可忽略。

（7）固定SGA（Fixed SGA）

核心作用：SGA的“元数据区”，存储指向SGA其他组件的指针、进程通信状态、实例级原子变量（如SCN）等。

• 特点：大小由Oracle内部决定（通常几百KB到几MB），DBA无法直接配置，贯穿实例生命周期。

（8）IM列存储（In-Memory Column Store）（可选）

核心作用：以“列格式”在内存中存储指定表/分区的数据，独立于传统行式缓存（Database Buffer Cache），支持列压缩、向量计算（SIMD指令），高效支撑混合负载（交易+分析）。

• 核心结构

  • 列存储单元：按列聚合存储数据，支持列式压缩（如压缩级别INMEMORY COMPRESS FOR QUERY LOW/HIGH）。
  • 内存区域：通过INMEMORY_SIZE参数指定大小（需在SGA_MAX_SIZE范围内），属于SGA的独立区域。

• 工作机制

  • 需通过ALTER TABLE ... INMEMORY或表空间级DEFAULT INMEMORY显式启用。
  • 数据加载：支持自动加载（首次访问时）或强制加载（PRIORITY子句），加载后常驻内存直至实例关闭或手动卸载。
  • 查询优化：分析类查询直接扫描列存储（避免行式缓存的冗余数据读取），通过向量计算加速聚合、过滤操作。

• 优化要点

  • 适用场景：优先为分析高频、变更低频的表（如历史订单表、报表基表）启用，避免频繁更新的表（会增加内存刷新开销）。
  • 参数配置：INMEMORY_SIZE（建议占SGA的10%-30%，根据分析负载调整）、INMEMORY_AUTOMATIC_LEVEL（自动管理列存储优先级，12cR2+）。

4. SGA 调优最佳实践

• 基于业务负载的内存分配建议

  • OLTP系统（高并发小事务）：缓冲区缓存（50%-60%）> 共享池（20%-30%）> 其他组件（10%-20%）。
  • OLAP系统（大查询、报表）：缓冲区缓存（40%-50%）+ In-Memory列存储（若启用，10%-30%）> 共享池（15%-20%）。

• 关键监控视图

  视图名	用途	核心指标
  V$SGA / V$SGAINFO	SGA总览与组件大小	总大小、各组件占比、粒度（Granule）
  V$SGASTAT	组件详细使用量（已用/空闲内存）	共享池保留内存、缓冲区空闲比例
  V$LIBRARYCACHE	库缓存性能	命中率（GETHITRATIO）、RELOADS
  V$BUFFER_POOL_STATISTICS	缓冲区缓存性能	物理读、逻辑读、命中率
  V$INMEMORY_AREA	IM列存储使用状态	已用/空闲空间、压缩率

• 避免常见误区

  • 过度分配SGA：超过物理内存会导致操作系统Swap，反而降低性能（建议SGA占物理内存的50%-70%）。
  • 忽略SGA_MAX_SIZE：若SGA_TARGET动态调整时超过SGA_MAX_SIZE，会触发ORA-04031错误。
  • 忽视自动管理的局限性：ASMM可能对特殊负载（如超大SQL）适配不佳，需结合手动配置SHARED_POOL_RESERVED_SIZE等参数。

二、程序全局区（PGA）

1. PGA 概述

PGA（Program Global Area，程序全局区）是每个服务器进程专属的非共享内存区域，随进程创建而分配、随进程终止而释放，用于存储会话私有信息和内存密集型操作的临时工作数据。其核心特性可概括为：

• 私有性：仅归属单个服务器进程，不与其他进程共享，避免共享资源的并发争用（如Latch竞争）。
• 会话绑定：每个会话（无论专用服务器还是共享服务器模式）均关联一个PGA，存储会话专属的状态和操作数据。
• 动态伸缩：在自动管理模式下，内存大小随会话负载（如排序数据量、哈希连接规模）动态调整。
• 功能聚焦：专为会话私有操作（如排序、哈希连接）设计，与SGA的共享功能形成互补。

2. PGA 核心原理

• 内存独占性：PGA由操作系统为进程单独分配，仅该进程可访问；进程结束后，PGA由操作系统自动回收，无需Oracle手动管理。

• 工作区管理机制：内存密集型操作的效率取决于工作区内存是否充足，分为三种执行模式：

  • 理想执行（Optimal Execution）：工作区内存完全满足操作需求，全程在内存中完成，性能最佳。
  • 单遍执行（One-pass Execution）：内存不足，需将部分中间数据写入临时表空间，额外一次磁盘读写，性能下降约50%。
  • 多遍执行（Multi-pass Execution）：内存严重不足，需多次读写临时表空间，性能急剧恶化（较理想执行慢10倍以上），应绝对避免。
  • 算法目标：Oracle优化器根据PGA_AGGREGATE_TARGET和操作数据量估算，优先保障操作在Optimal或One-pass模式下运行。

• 自动内存管理（APMM）：

  • 从Oracle 9i开始，通过PGA_AGGREGATE_TARGET参数实现自动管理，替代手动配置SORT_AREA_SIZE等参数。
  • 核心机制：后台进程（MMAN）监控所有会话的工作区使用，动态分配内存——为活跃的大操作优先分配内存，回收非活跃操作的闲置内存，最大化Optimal执行比例。

3. PGA 核心组件（以专用服务器模式为主）

（1）私有SQL区域（Private SQL Area）

核心作用：存储会话执行SQL的私有状态信息，包括绑定变量值和游标运行时数据，是会话与SQL执行的“桥梁”。

• 核心结构

  • 绑定变量区：存储当前执行中使用的绑定变量具体值（如:id=100中的“100”）。
  • 游标状态区：记录游标生命周期状态（打开、解析、执行、获取）及当前行指针位置。
  • 运行时数据区：存储SQL执行中的临时计算结果（如复杂表达式中间值、函数调用返回值）。

• 工作机制

  • 会话解析SQL时，Oracle在PGA中为该SQL创建私有SQL区域，与SGA库缓存中的共享SQL区域（存储执行计划）关联。
  • 游标关闭后，私有SQL区域可被SESSION_CACHED_CURSORS参数缓存，避免重复创建（减少软软解析开销）。

• 优化要点

  • 合理设置SESSION_CACHED_CURSORS（建议50-200），缓存高频使用的关闭游标，减少重建私有SQL区域的开销。
  • 避免会话长期持有大量打开的游标（通过OPEN_CURSORS限制，默认500），防止PGA内存泄漏。

（2）SQL工作区（SQL Work Areas）

核心作用：为内存密集型操作提供临时工作空间，是PGA中占比最大、对性能影响最直接的组件。

• 核心类型与适用场景

  • 排序区（Sort Area）：支持ORDER BY、GROUP BY、DISTINCT、索引创建、UNION等排序操作。
  • 哈希区（Hash Area）：用于哈希连接（HASH JOIN）和哈希聚合（GROUP BY使用HASH GROUP BY时），存储哈希表。
  • 位图合并区（Bitmap Merge Area）：合并多个位图索引扫描结果（BITMAP MERGE）。
  • 批量装载区（Write Buffers）：缓存直接路径插入（INSERT /*+ APPEND */）、并行DML的临时写入数据。

• 工作机制

  • 操作启动时，Oracle根据数据量和PGA_AGGREGATE_TARGET自动分配工作区内存（不超过隐含参数_PGA_MAX_SIZE限制，默认200MB）。
  • 内存不足时，自动将溢出数据写入临时表空间（以“临时段”形式存储），操作完成后释放临时段。

• 优化要点

  • 监控V$SQL_WORKAREA_ACTIVE，识别长期处于ONEPASS或MULTIPASS模式的操作，优先为其分配更多内存。
  • 对超大排序/哈希操作（如全表排序），可通过/*+ PGA_AGGREGATE_TARGET(n) */hint临时调整会话级PGA目标（需谨慎使用）。

（3）会话内存（Session Memory）

核心作用：存储会话的固定状态信息和控制结构，是会话标识和运行环境的“基石”。

• 核心内容

  • 登录信息：用户名、权限集、角色激活状态、会话ID。
  • 环境配置：NLS参数（NLS_LANGUAGE、NLS_DATE_FORMAT）、优化器参数（OPTIMIZER_MODE、HASH_JOIN_ENABLED）。
  • 控制结构：会话堆栈空间（PL/SQL调用栈、递归SQL执行栈）、打开的数据库链接信息。

• 特点

  • 大小相对固定（通常几KB到几十KB），不受工作负载波动影响。
  • 在共享服务器模式下，会话内存（UGA）迁移至SGA的大池，便于多个共享服务器进程访问。

（4）游标区（Cursor Area）

核心作用：管理会话中显式或隐式打开的游标，记录游标属性和执行状态，是私有SQL区域的“管理单元”。

• 核心内容

  • 游标属性：SQL文本、解析状态、绑定变量类型、fetch方向（正向/反向）。
  • 执行统计：已获取行数、影响行数、错误码（若执行失败）。

• 与私有SQL区域的关系：一个游标对应一个私有SQL区域，游标区负责管理游标生命周期（打开-执行-获取-关闭），私有SQL区域存储具体执行数据。

4. PGA 调优最佳实践

• 基于业务负载的内存分配建议

  • OLTP系统（小事务、少排序）：PGA占总内存的10%-20%，PGA_AGGREGATE_TARGET = 活跃会话数 × 5MB（单会话平均PGA）。
  • DSS/数据仓库（大查询、多排序/哈希）：PGA占总内存的30%-50%，PGA_AGGREGATE_TARGET = 活跃会话数 × （50MB-200MB）（单会话平均PGA）。

• 关键监控视图

  视图名	用途	核心指标
  V$PROCESS	进程级PGA使用监控	PGA_USED_MEM（已用）、PGA_MAX_MEM（历史峰值）
  V$SESSTAT + V$STATNAME	会话级统计	session pga memory（当前使用）、sorts (disk)（磁盘排序次数）
  V$PGASTAT（核心）	PGA整体状态摘要	cache hit percentage（内存命中率，目标>90%）、over allocation count（超分次数，目标0）
  V$SQL_WORKAREA	工作区详细使用情况	操作类型、执行模式（Optimal/Onepass/Multipass）、内存使用量
  V$TEMPSEG_USAGE	临时表空间使用监控	占用空间、关联会话/SQL、操作类型（排序/哈希）

• 优化方向

  • 合理设置PGA_AGGREGATE_TARGET：通过V$PGA_TARGET_ADVICE视图预测不同目标值的性能影响（选择命中率>90%的最小值）。
  • 优化高PGA消耗SQL：
    • 重写SQL减少数据量（如增加过滤条件），避免全表排序/哈希连接；
    • 创建索引替代排序（如ORDER BY字段建索引），或改用嵌套循环连接（小驱动集场景）；
  • 优化临时表空间：使用TEMPFILE（而非数据文件），放置于SSD等高性能存储；采用临时表空间组（TEMPORARY TABLESPACE GROUP）分散I/O压力。
  • 控制会话并发：DSS系统中限制大查询并发数（如通过资源管理器），避免PGA内存竞争。

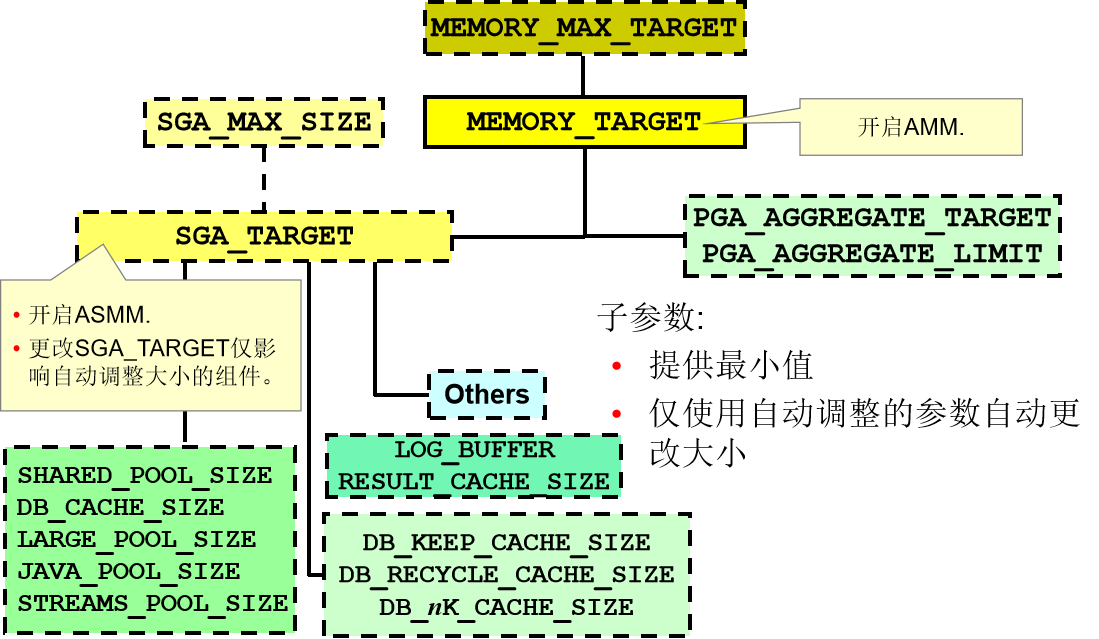

三、Oracle 内存管理

1. 核心管理模式

Oracle内存管理围绕SGA和PGA的分配与调整展开，主要有三种模式：

（1）自动内存管理（AMM - Automatic Memory Management）

• 原理：通过MEMORY_TARGET参数统一管理SGA和PGA，Oracle自动分配两者比例及内部组件大小，无需手动配置。

• 核心参数

  参数名	作用	说明
  MEMORY_TARGET	动态调整的总内存大小（SGA+PGA）	需≤MEMORY_MAX_TARGET
  MEMORY_MAX_TARGET	实例可使用的最大内存上限	静态参数（需重启生效）

• 适用场景与局限性：

  • 适用：中小规模数据库、运维资源有限的环境（简化管理）。
  • 局限性：对内存调整的粒度和时机控制较弱，高并发场景可能出现调整延迟，逐渐被ASMM替代。

（2）自动共享内存管理（ASMM - Automatic Shared Memory Management）

• 原理：设置SGA_TARGET参数，Oracle自动调整SGA内部组件（共享池、缓冲区缓存等）的大小；PGA通过PGA_AGGREGATE_TARGET自动管理（APMM），兼顾灵活性与可控性。

• 核心参数

  参数名	作用	约束条件
  SGA_TARGET	SGA的动态调整总大小	需≤SGA_MAX_SIZE
  SGA_MAX_SIZE	SGA的最大上限（静态参数，需重启）	默认等于SGA_TARGET，建议设为预期最大值
  SGA_MIN_SIZE	SGA的最小保障值（19c新增）	确保内存紧张时SGA不低于此值（默认0）
  PGA_AGGREGATE_TARGET	PGA总目标大小（动态调整）	控制工作区内存分配

• 适用场景与优势：

  • 适用：中大型数据库、需要控制SGA与PGA比例的场景（如OLTP）。
  • 优势：可根据实时工作负载优化内存利用，减少人工干预，是主流推荐模式。

（3）手动共享内存管理（MSMM - Manual Shared Memory Management）

• 原理：不设置SGA_TARGET，手动指定SGA各组件大小（如SHARED_POOL_SIZE、DB_CACHE_SIZE），总和需≤SGA_MAX_SIZE；PGA需手动设置*_AREA_SIZE参数（如SORT_AREA_SIZE）。
• 适用场景与劣势：
  • 适用：核心生产库、有明确性能需求的场景（如高并发OLTP）。
  • 劣势：需频繁人工调整以适应负载变化，易导致内存浪费或不足。

2. 管理模式对比与选择

管理方式	核心特点	适用场景	推荐度
AMM	全自动化，仅需配置总内存	中小库、运维简单场景	⭐⭐⭐
ASMM	自动调整SGA内部组件和PGA，灵活可控	中大型库、多数生产环境	⭐⭐⭐⭐⭐
MSMM	手动配置各组件，精细控制	核心库、极端定制场景	⭐⭐

3. 内存管理最佳实践

• 合理规划SGA与PGA规模：通常SGA占系统内存的50%-70%，PGA占20%-30%（预留10%-20%给操作系统）。
• 善用内存顾问工具：通过V$SGA_TARGET_ADVICE（SGA）和V$PGA_TARGET_ADVICE（PGA）获取配置建议，避免经验主义偏差。
• 优化内存利用效率：如调整缓冲区缓存减少磁盘读、优化共享池减少硬解析、控制PGA工作区避免磁盘排序。
• 控制总内存需求：避免过度分配导致系统swap（内存交换），通过vmstat或top监控swap使用（理想为0），引发性能骤降。
