一、传统防火墙

1.传统防火墙的局限性

核心问题	具体表现	PPT内容对应
静态防御失效	基于IP/端口和固定特征匹配，无法应对新型攻击	传统防火墙防御模式（基于静态特征）
边界模糊化	云、移动办公、IoT导致安全边界消失	IT业务复杂化（云端ERP、无线、边界模糊）
攻击复杂化	APT攻击、0day漏洞、专业黑客工具	攻击隐蔽化（高手云集、ODay漏洞）
设备堆叠瓶颈	FW/IPS/AV/WAF独立部署，效率低下	“串糖葫芦式”建设（成本高、管理难、效率低）

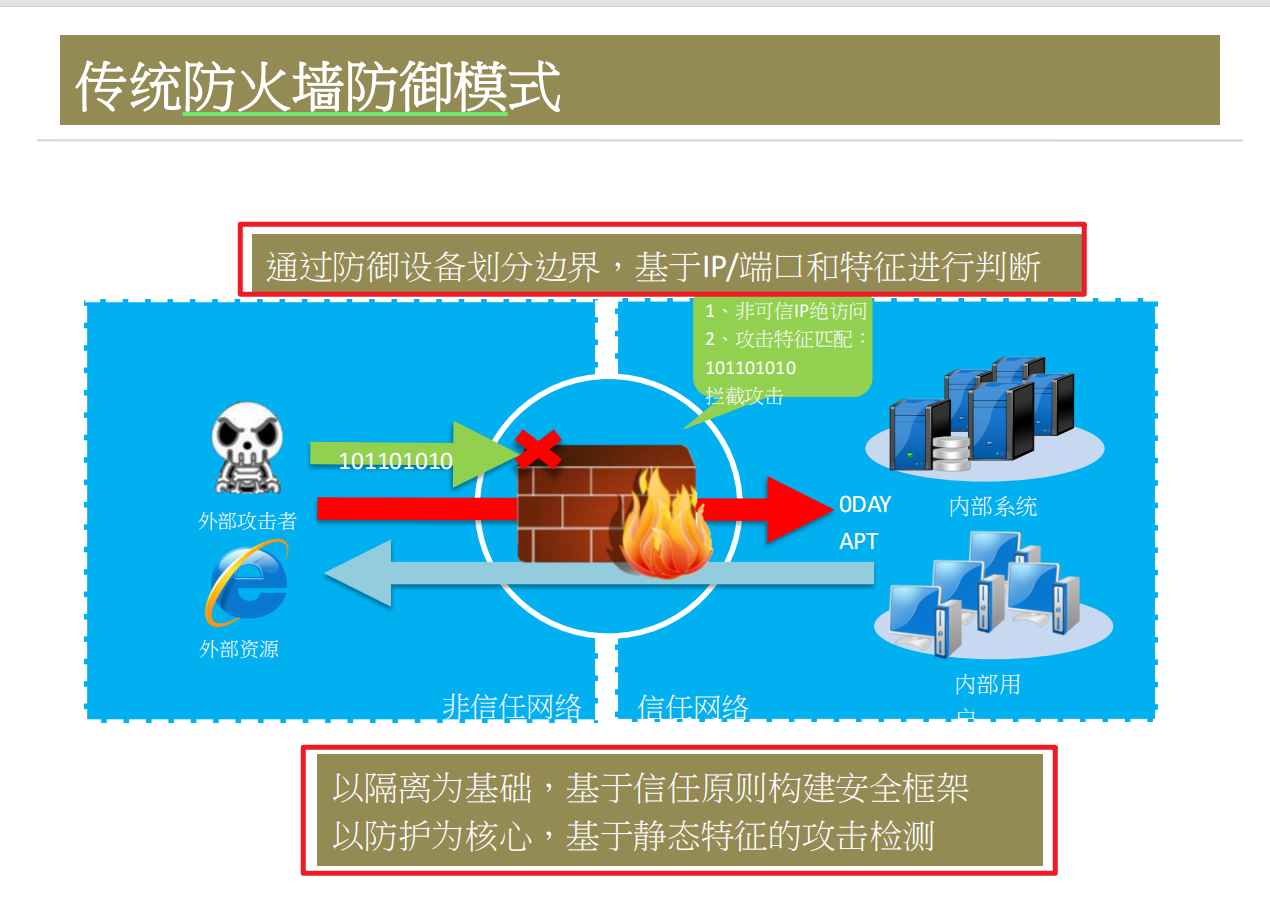

2.传统防火墙防御模式

通过防火墙等设备划分 “非信任网络（外部）” 与 “信任网络（内部）” 边界，基于 IP / 端口、攻击特征（如特定二进制串）静态检测拦截 ，拒绝非可信 IP 访问，匹配攻击特征（如 101101010 ）则拦截，以隔离为基础、静态特征防护为核心，但难应对 0DAY、APT 等新型动态攻击。

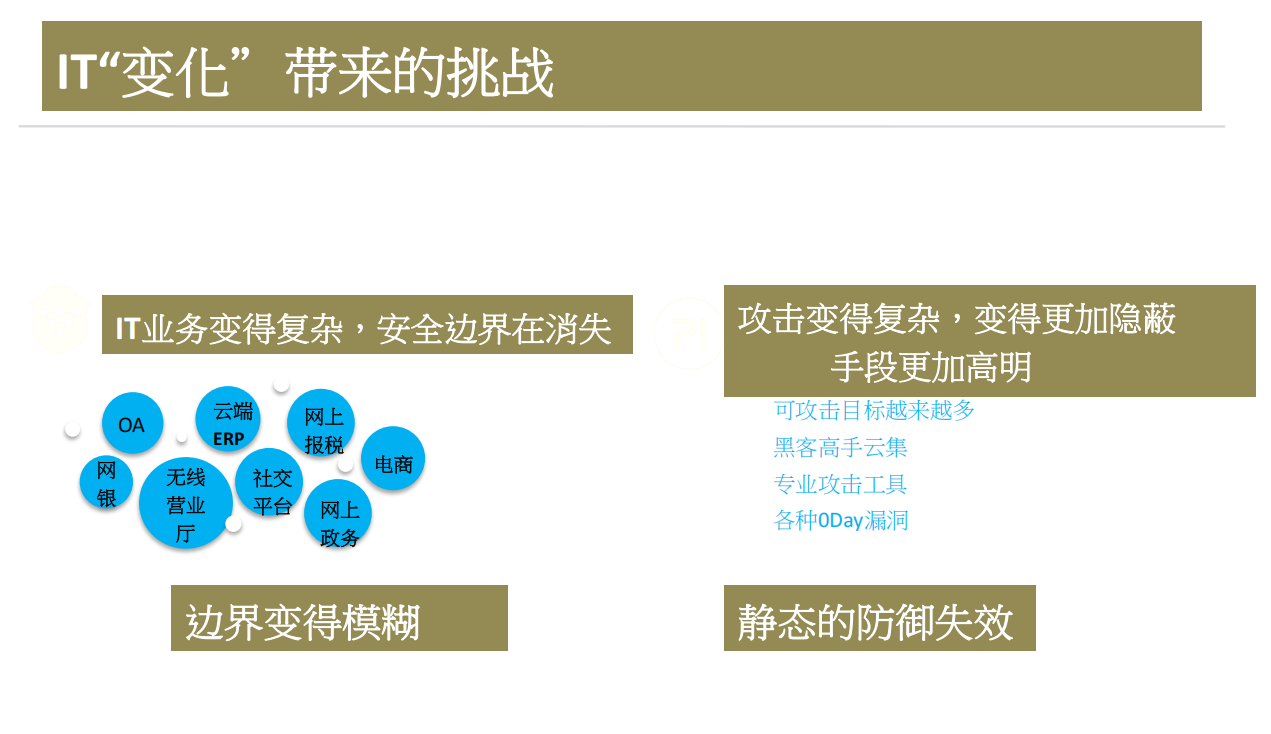

3.IT“变化”带来的挑战

• 业务侧：OA、云端 ERP 等多样业务使安全边界模糊消失，传统边界防护难适用。
• 攻击侧：攻击目标增多、手段隐蔽（黑客、工具、0Day 漏洞等），静态防御失效 。

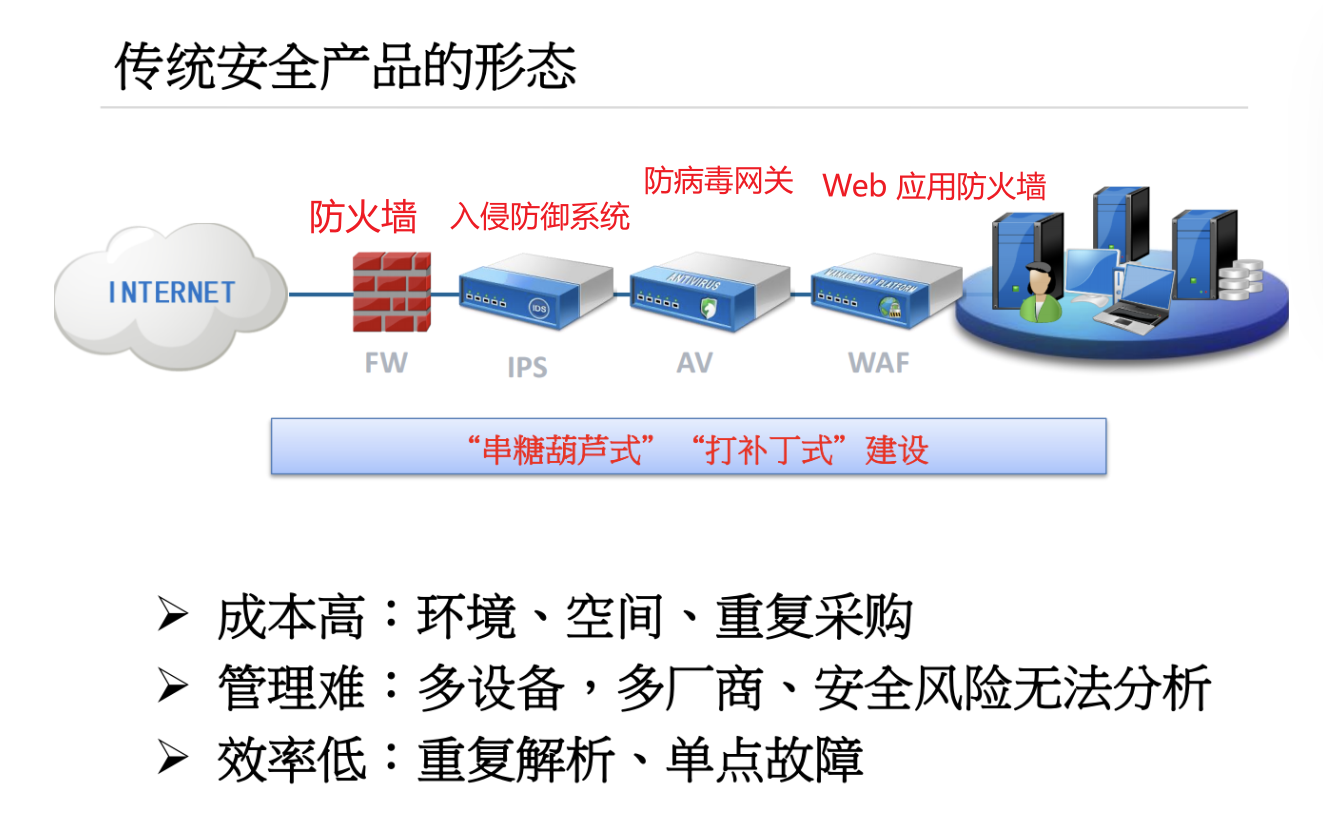

4.传统安全产品的缺陷

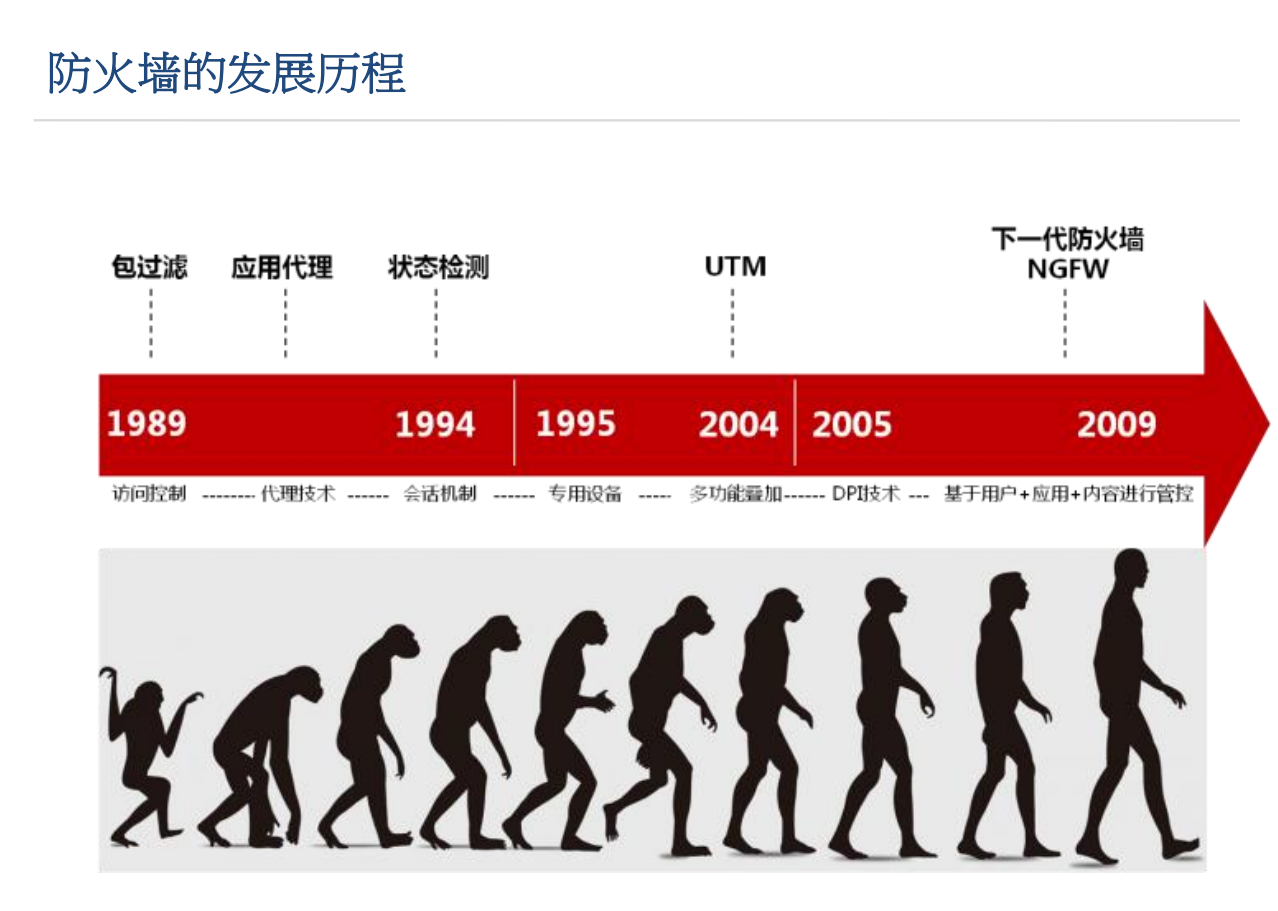

5.防火墙的发展历程

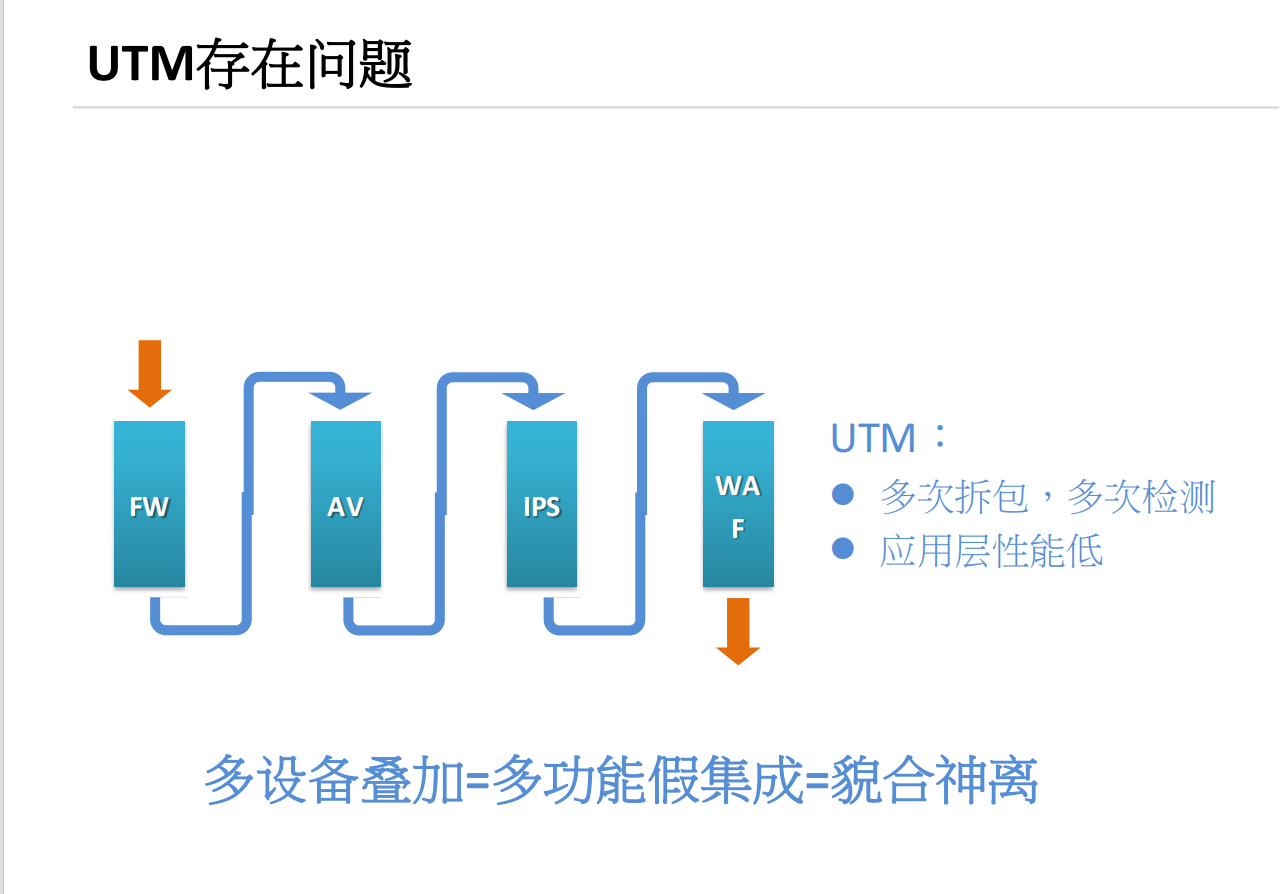

6.传统的安全防护UTM

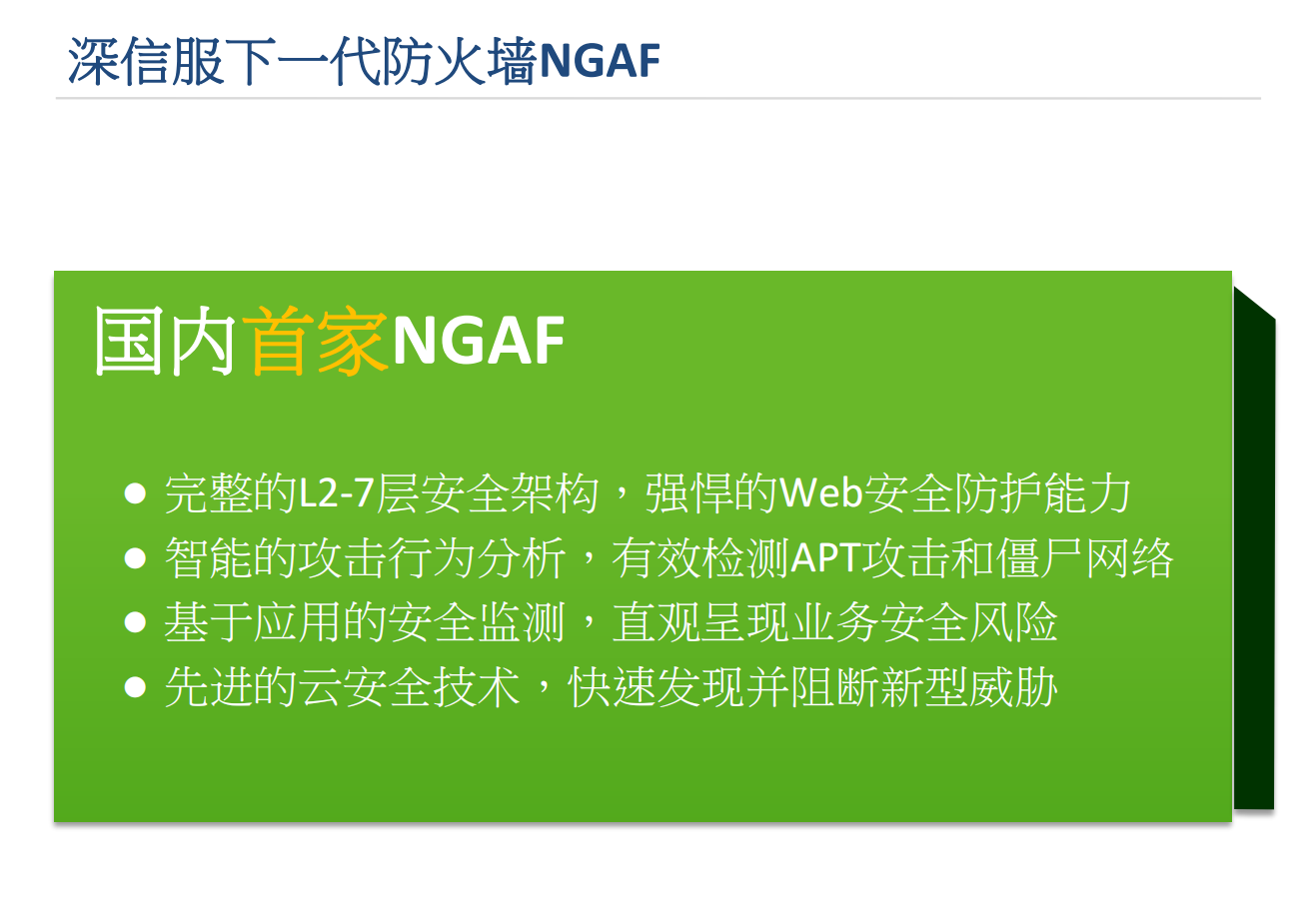

7.深信服下一代防火墙NGAF

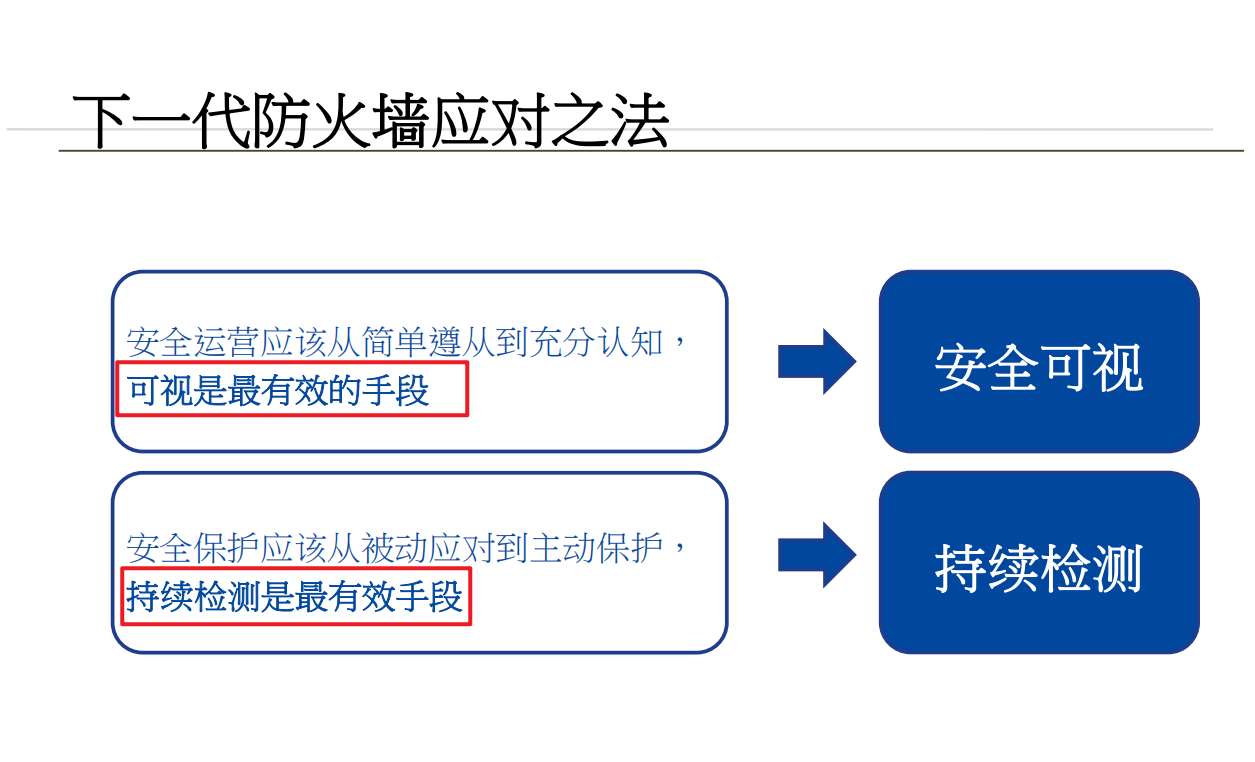

8.下一代防火墙应对之法

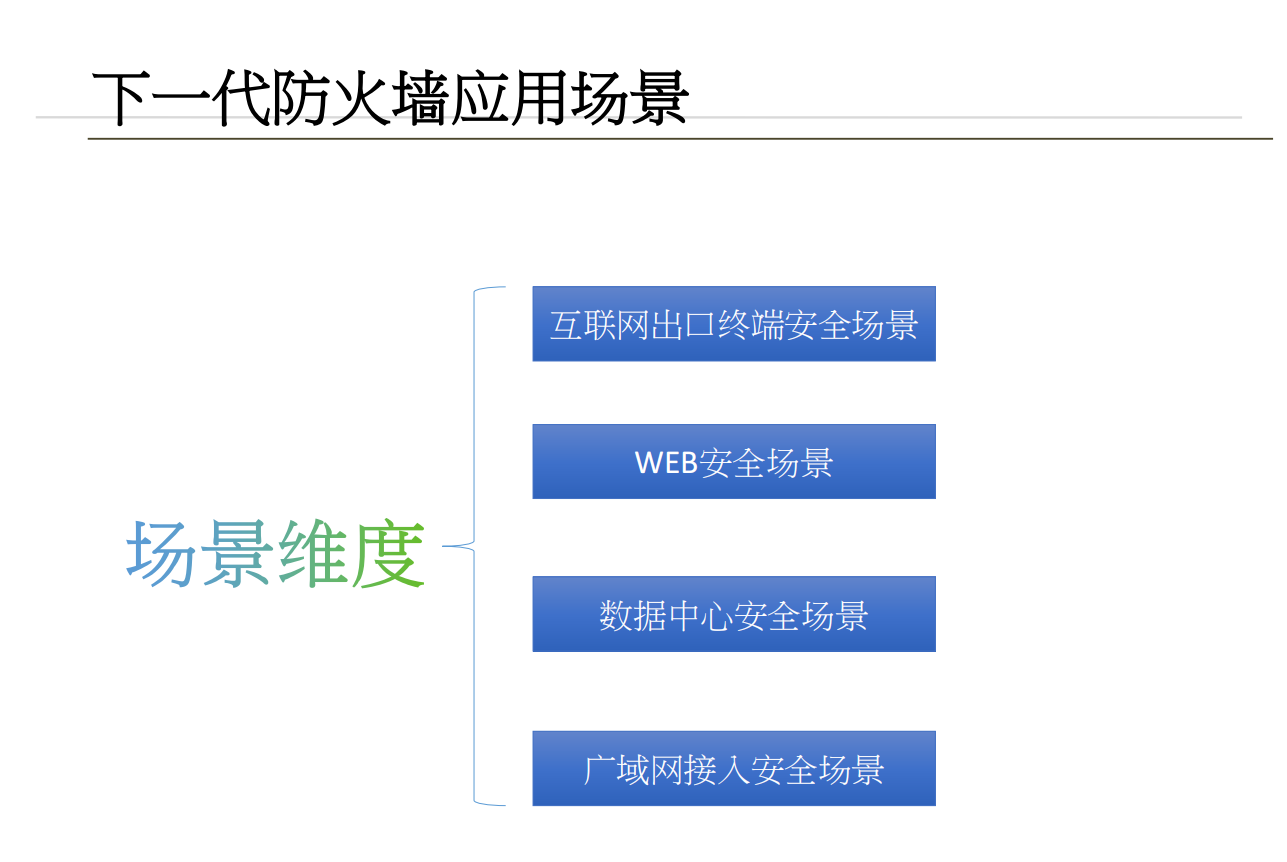

9.下一代防火墙应用场景

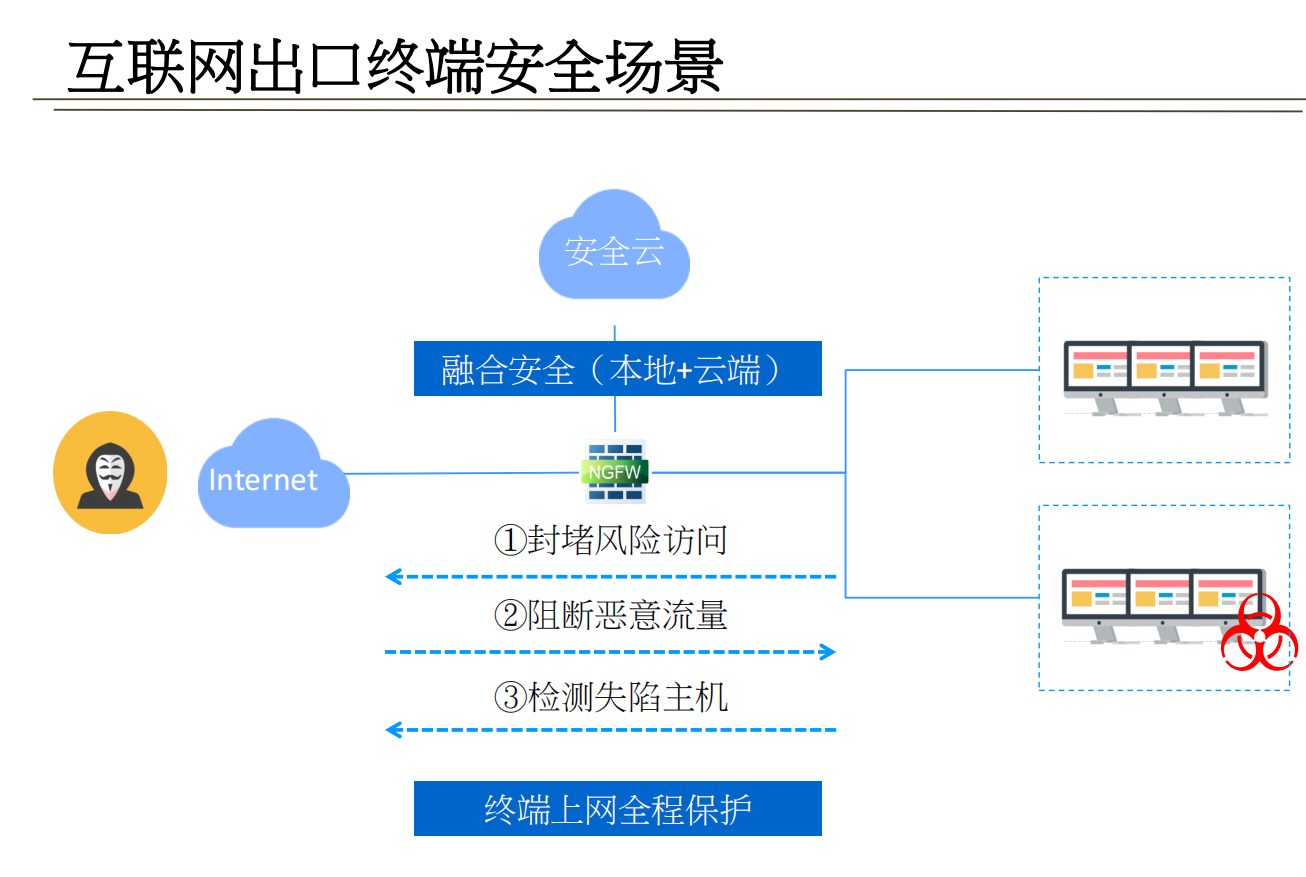

互联网出口终端安全场景：

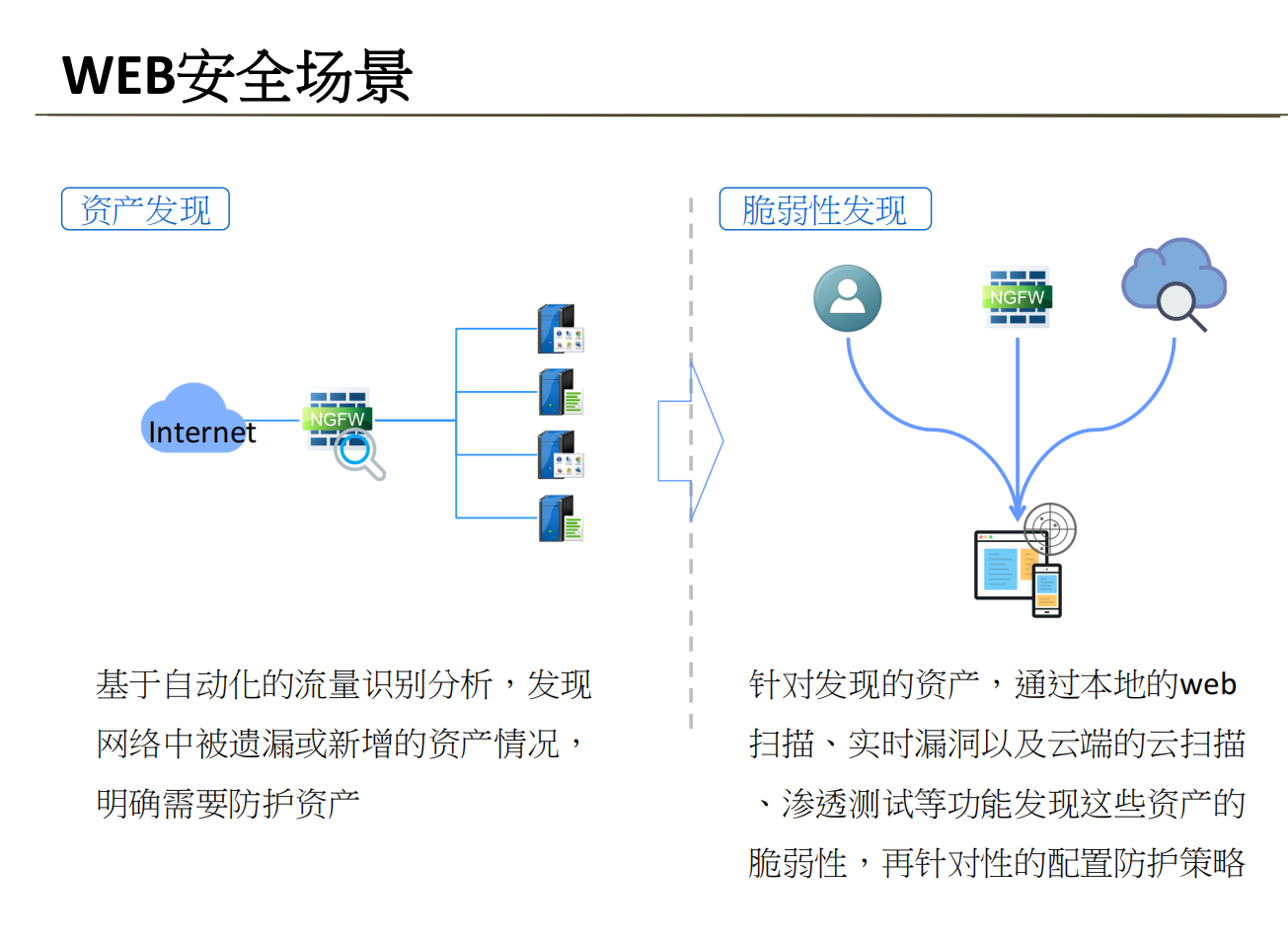

 WEB安全场景：

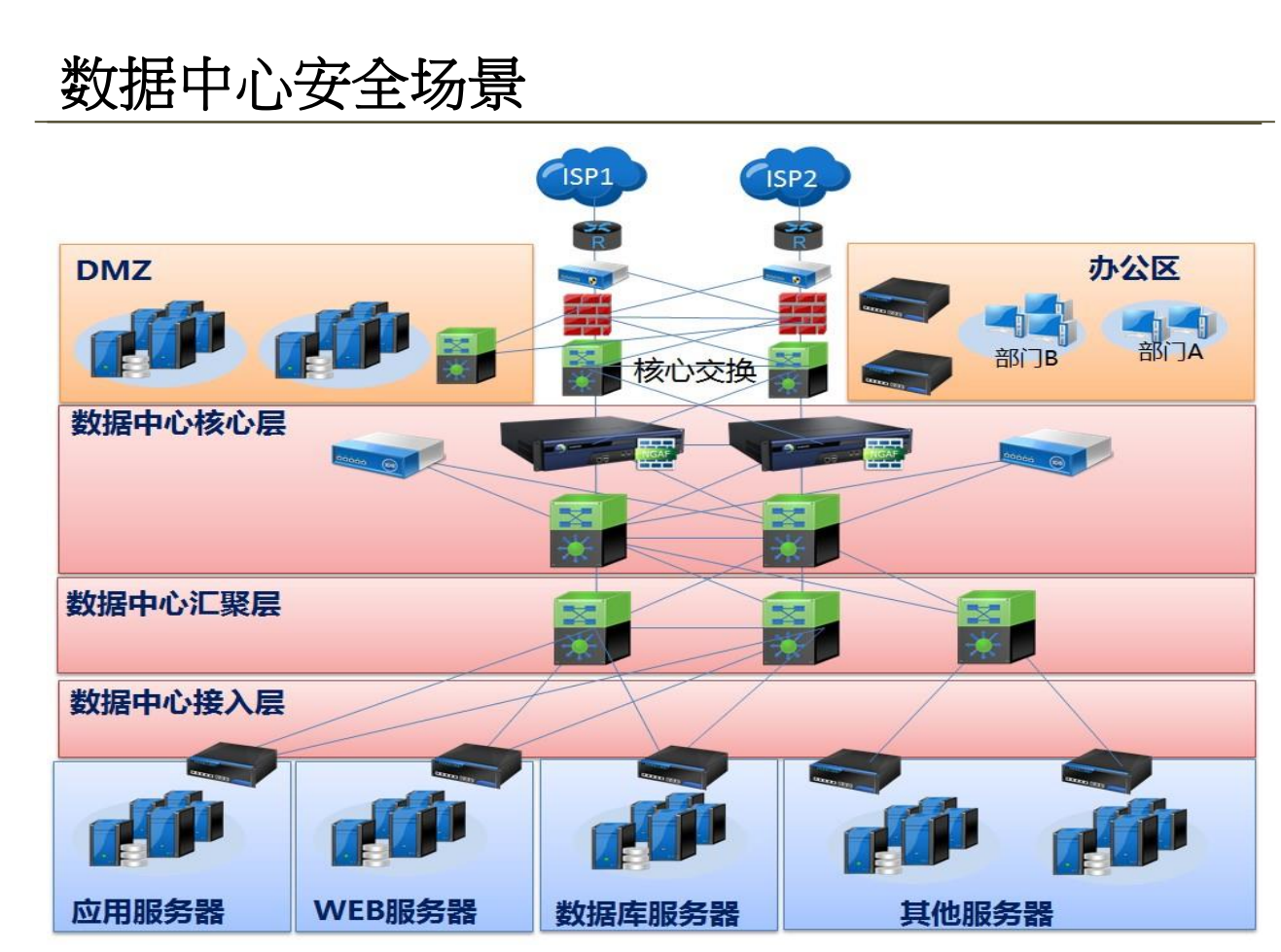

 数据中心安全场景：

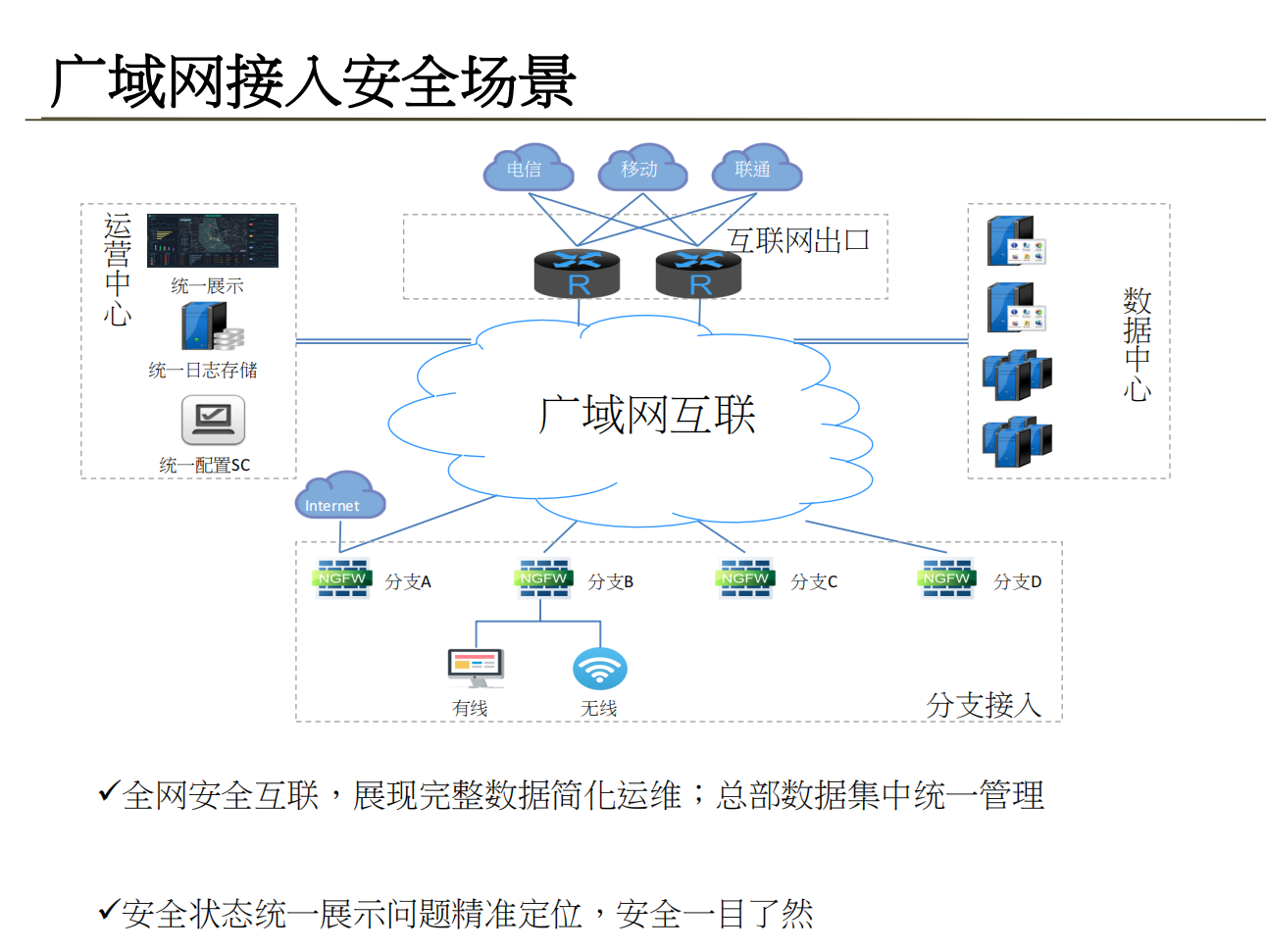

广域网接入安全场景：

二、下一代防火墙组网介绍

1.下一代防火墙组网简介

这个板块通常介绍NGFW在网络中可以担任的角色和常见的部署位置。

2.NGFW 在网络中的核心角色

角色	部署位置	主要功能	比喻
边界守卫者	网络与互联网出口	访问控制、入侵防御、应用/用户控制、内容过滤、防病毒	城堡大门 + 安检站
区域隔离者	内部安全区域之间 (如：办公网↔服务器区、生产网↔测试网、有线网↔访客WiFi)	防止威胁横向扩散、基于策略隔离敏感区域	不同房间之间的防盗门
数据中心守护者	数据中心核心/汇聚层	保护服务器间通信（东西向流量）	数据中心内部的巡逻警卫

3.部署模式

3.1 路由模式

• 作用：防火墙充当网络 “路由器”，负责不同网段间的数据转发与路由决策，同时做安全过滤。
• 场景：常用于多网段互联的网络出口，比如企业总部与分支异地组网，防火墙既路由转发数据，又拦截外网攻击。

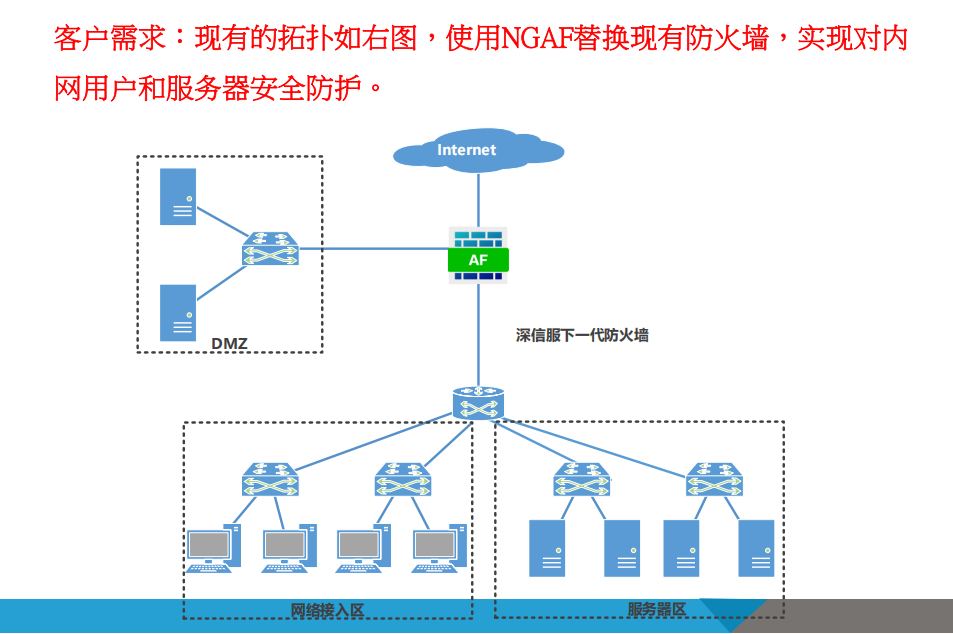

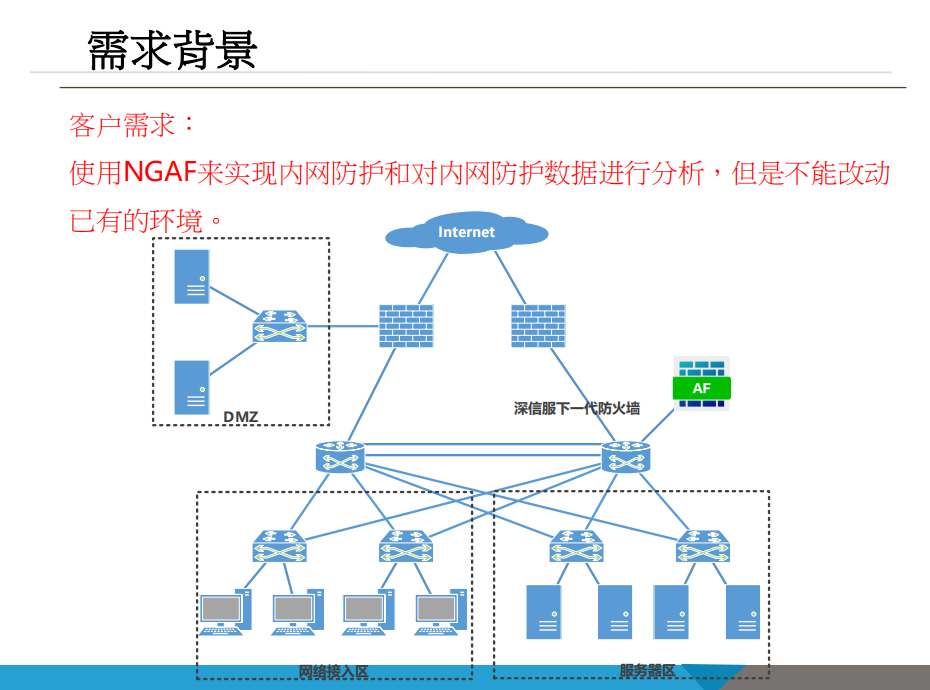

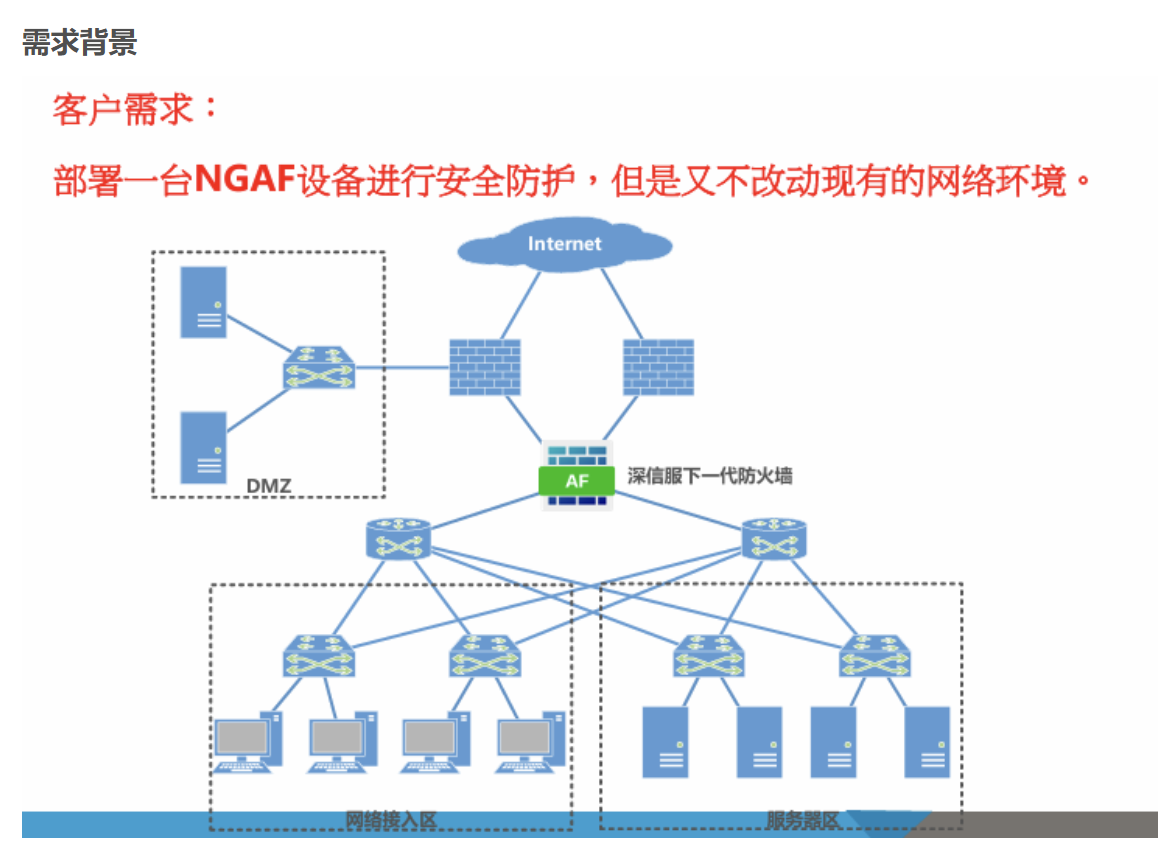

1.需求背景

2.需求分析

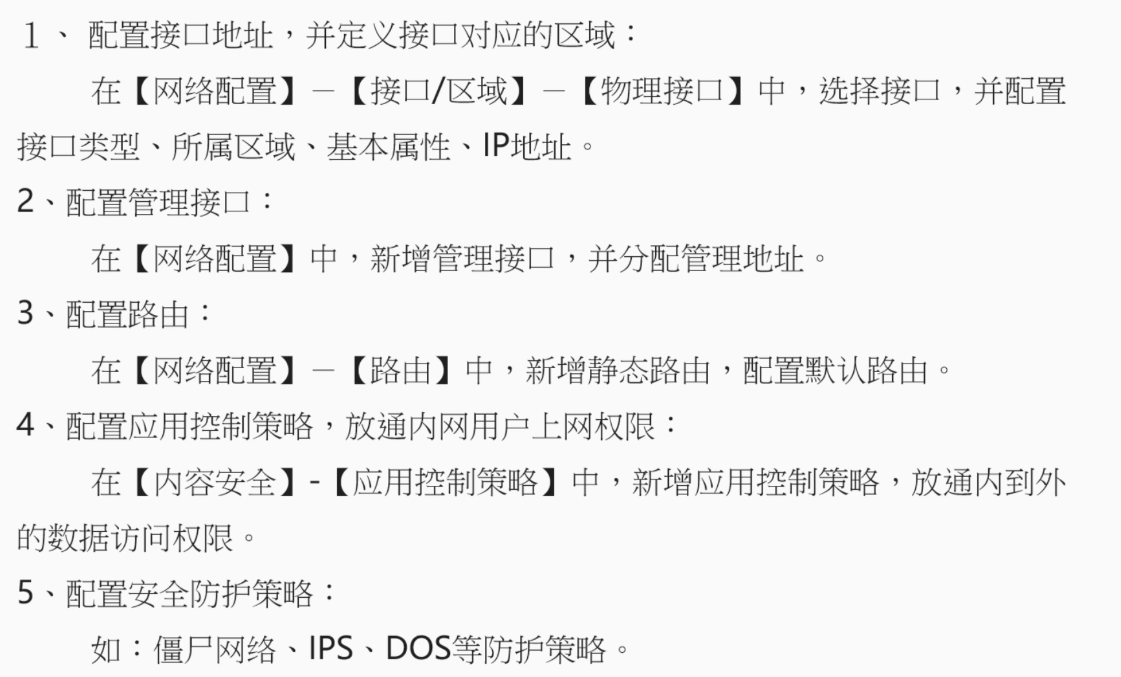

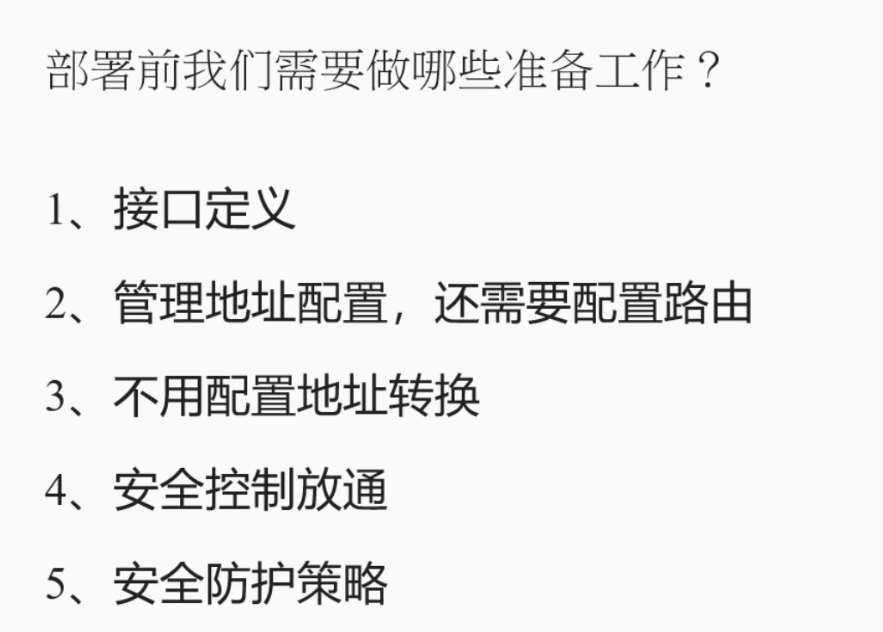

3.配置

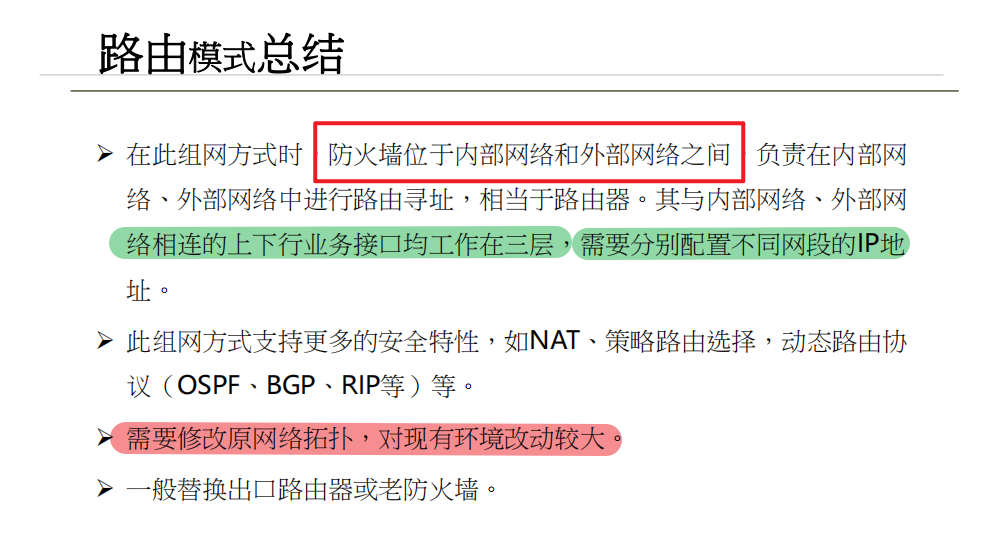

总结

2. 透明模式（桥接模式）

• 作用：防火墙像 “透明玻璃” 嵌入网络，不改变原有网络 IP 规划，基于二层（数据链路层）转发，对用户无感知。
• 场景：老网络升级安全防护，不想调整网段、网关等配置时用，直接串接在链路里做流量检测与过滤。

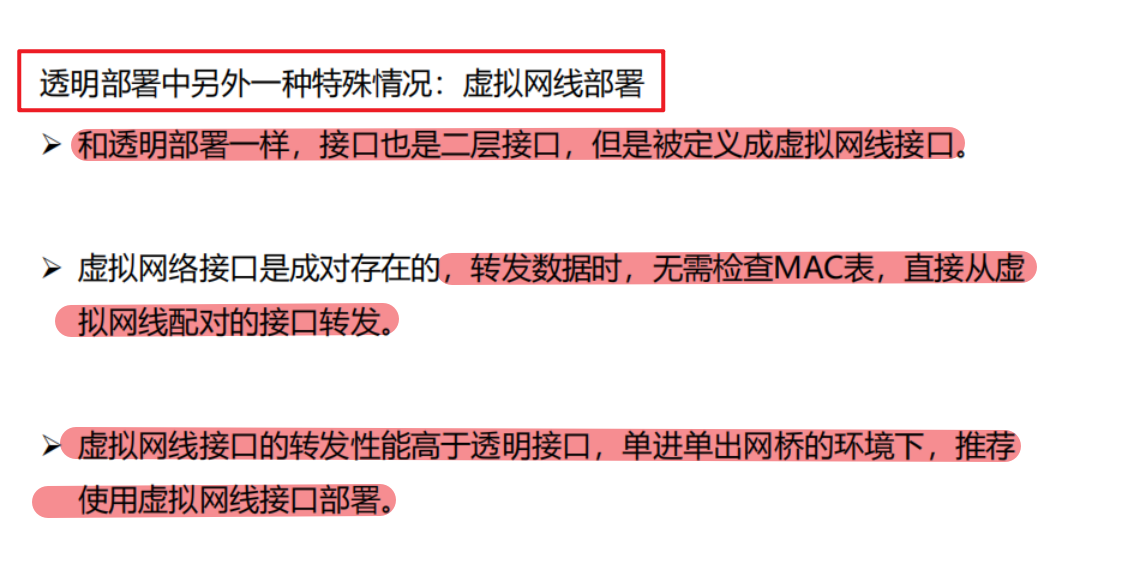

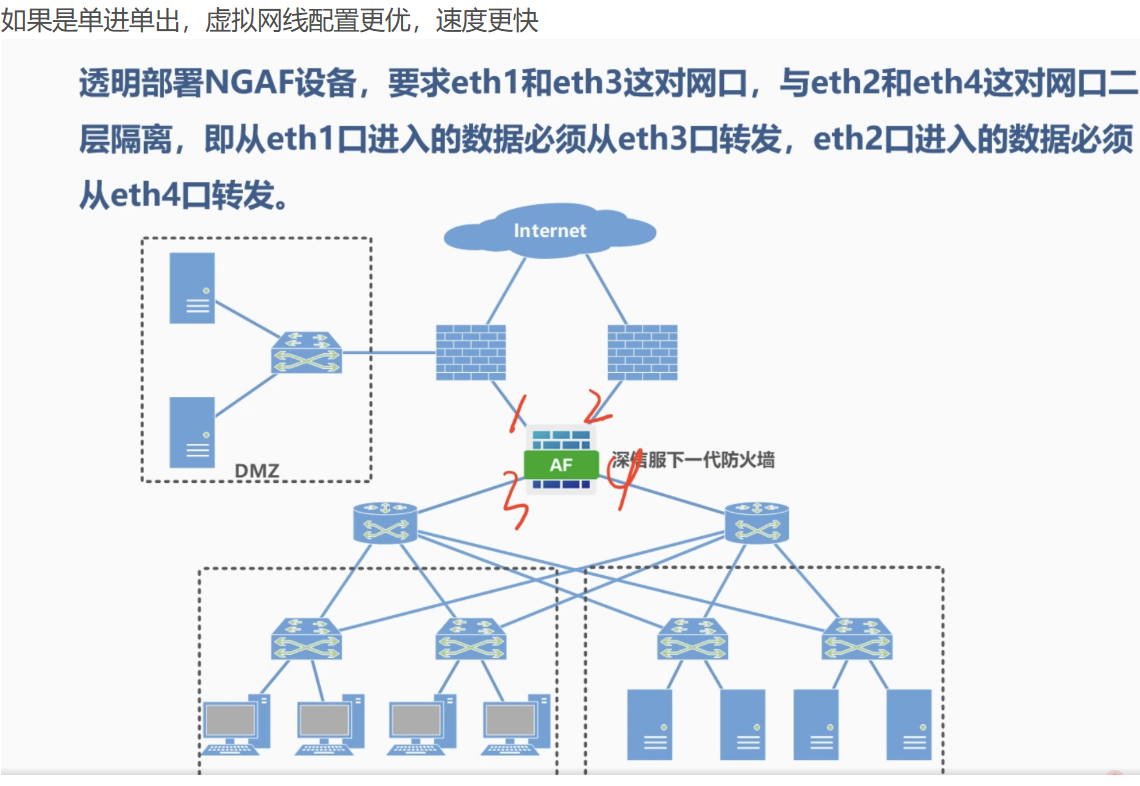

3. 虚拟网线模式

• 作用：把防火墙两个网口虚拟成一根 “网线”，数据从一个口进、另一个口出，类似透明模式的简化版，专注简单链路的安全穿透。
• 场景：小型网络、设备间短链路防护，比如服务器机柜内，串接在服务器与交换机间，极简部署做防护。

总结

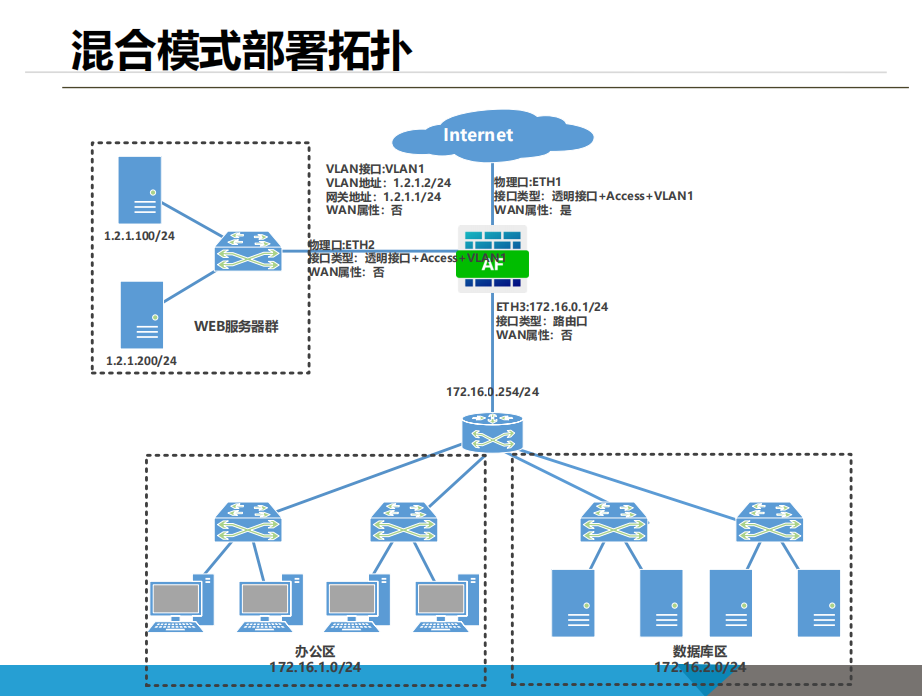

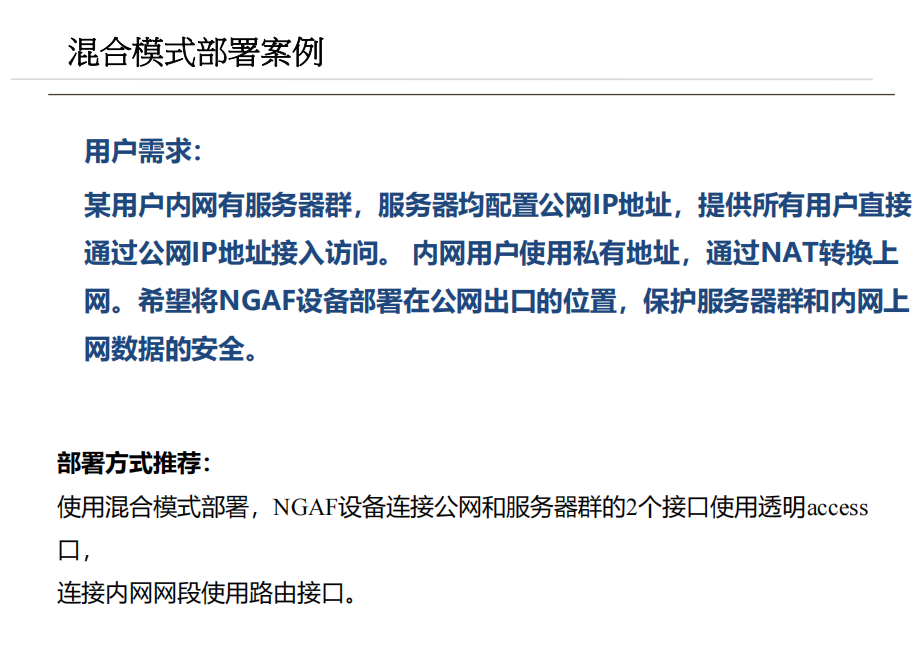

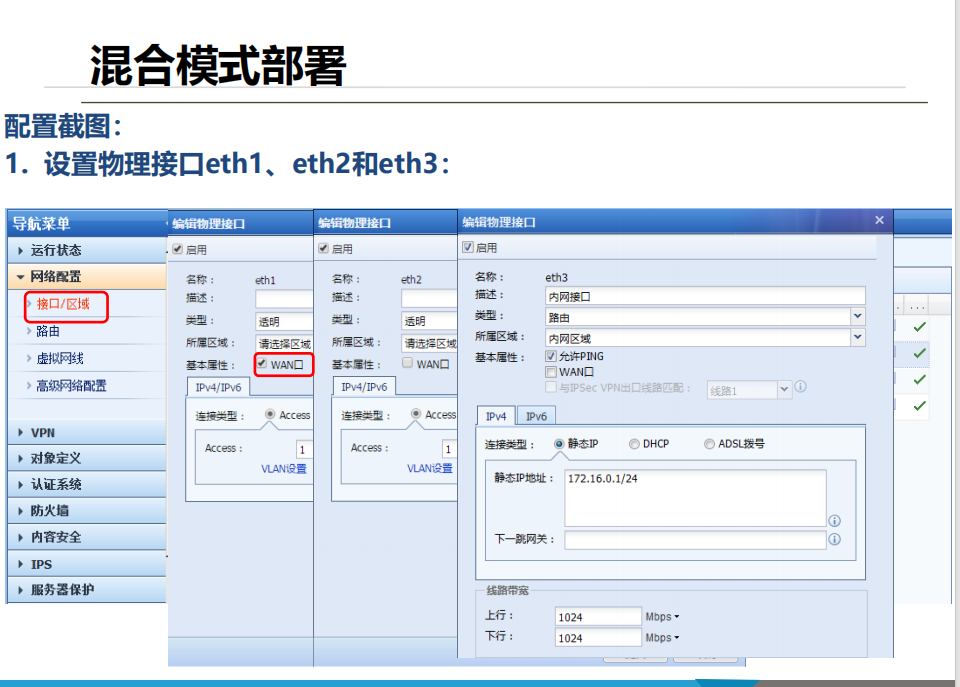

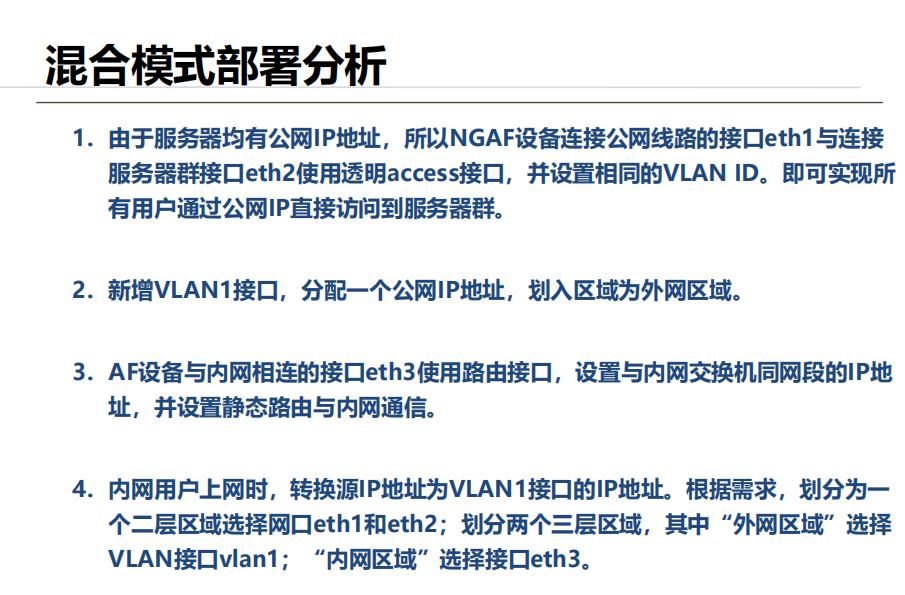

4. 混合模式

• 作用：同一防火墙同时启用多种模式，部分网口路由模式、部分网口透明模式，适配复杂网络（比如既有新网段互联需求，又要保留老网段无感知防护）。
• 场景：企业网络改造过渡期，新业务用路由模式组网，老业务用透明模式续用，统一在防火墙做安全策略。

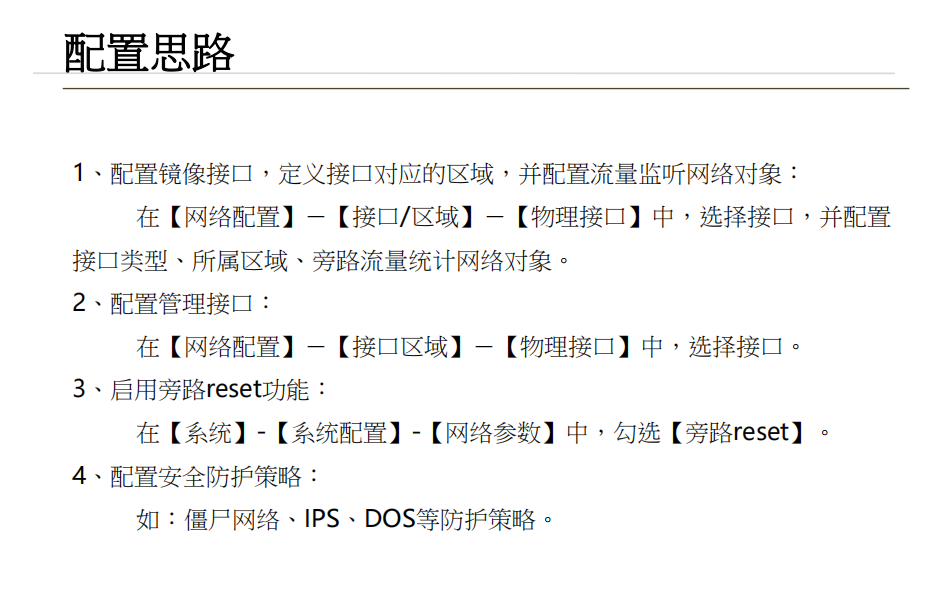

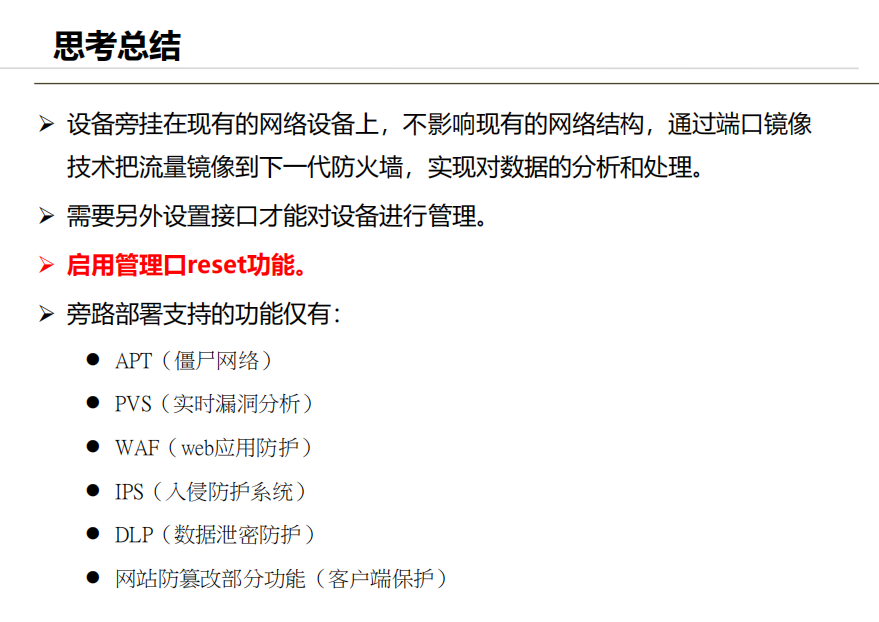

5. 旁路模式

• 作用：防火墙旁接在网络链路（如交换机镜像口），不参与数据转发，只镜像抓包分析，做流量审计、威胁检测（发现问题后，可联动其他设备阻断）。
• 场景：对现有网络转发性能无影响，侧重监控、溯源，比如核心交换机旁挂，持续分析流量中的异常行为。

4.NGAF接口类型

NGAF的工作模式（路由/透明/混合）由接口的工作属性决定，而非设备本身。同一设备的不同接口可配置不同属性。

类型	工作层级	关键特性	应用场景	配置要点补充
物理接口	L1	设备实际存在的硬件端口（电口/光口）	所有部署模式的基础连接单元	- 需绑定安全域（Trust/Untrust/DMZ等） - 支持切换为：路由口/透明口/虚拟网线口/镜像口（核心！）
子接口	L3	在物理接口上虚拟的逻辑接口（如 ge0/0.10）	单臂路由场景：通过一个物理接口处理多VLAN流量	- 需配置VLAN ID - 独立IP地址和安全域 - 父接口需为路由口
VLAN接口	L3	三层VLAN虚接口（如 vlan10）	作为VLAN网关，实现跨VLAN路由	- 需先创建VLAN - 配置IP地址作为该VLAN的网关
聚合接口	L2/L3	将多个物理接口绑定为逻辑接口（如 agg1）	提升带宽冗余性（链路聚合）	- 支持静态/LACP聚合协议 - 可配置为路由属性（需配IP）或透明属性（无IP）

5.物理接口的4种工作模式

5.1 路由接口

1.定义

路由接口是设备（防火墙 / 路由器等）用于 网络层数据转发、路由交互 的网口，承担 “转发数据包 + 执行路由策略 + 嵌入安全防护” 职责，适配多样网络场景（如静态 IP、ADSL 拨号 ）。

2. ADSL 拨号（物理接口的一种工作模式）

3.管理口

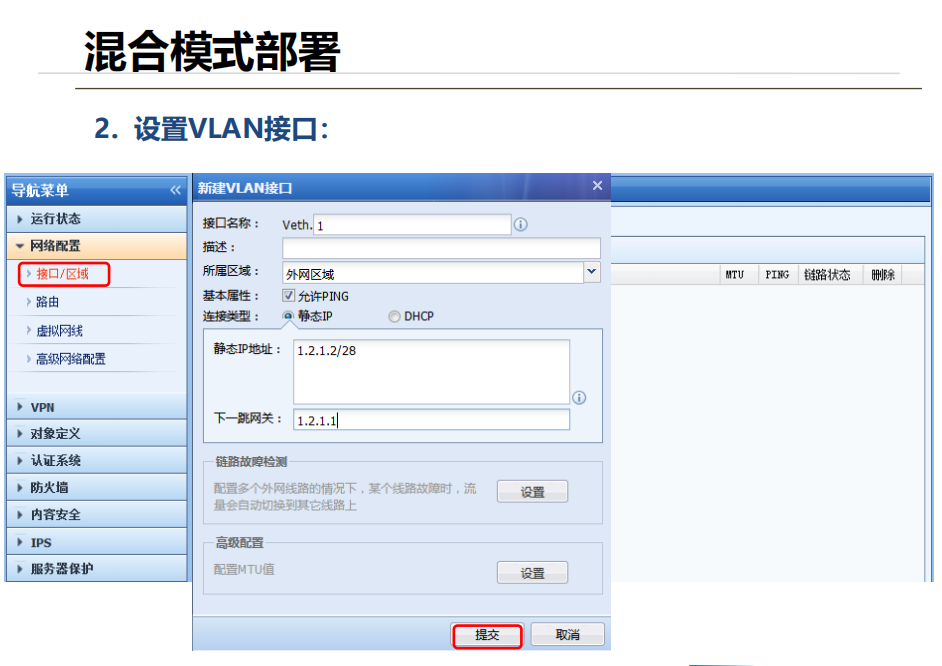

4.子接口

5. vlan接口

6.注意事项

5.2 透明接口

5.3 虚拟网线接口

5.4 聚合接口

6. 区域
