命令说明

基础AT指令
ATi显示产品的标志信息
AT+CIMI查询IMSI
AT+CGSN查询产品序列号
AT+CPIN查询卡状态
AT+CSQ查询信号强度
AT+CGATT查询当前PS域状态
AT+CREG查询GPRS注册状态
AT+CEREG查询4G注册状态
AT+CGPADDR查询PDP地址
AT+CMGF选择短信格式
AT+CMGS发送短信
MQTT配置指令
AT+MQTTCFG 配置连接参数
AT+MQTTCONN 连接
AT+MQTTSUB 订阅主题
AT+MQTTUNSUB 取消订阅
AT+MQTTPUB 发布消息
AT+MQTTREAD 读取消息
AT+MQTTSTATE 查询状态
AT+MQTTDISC 主动断开连接

2.流程

第一步：配置腾讯云平台

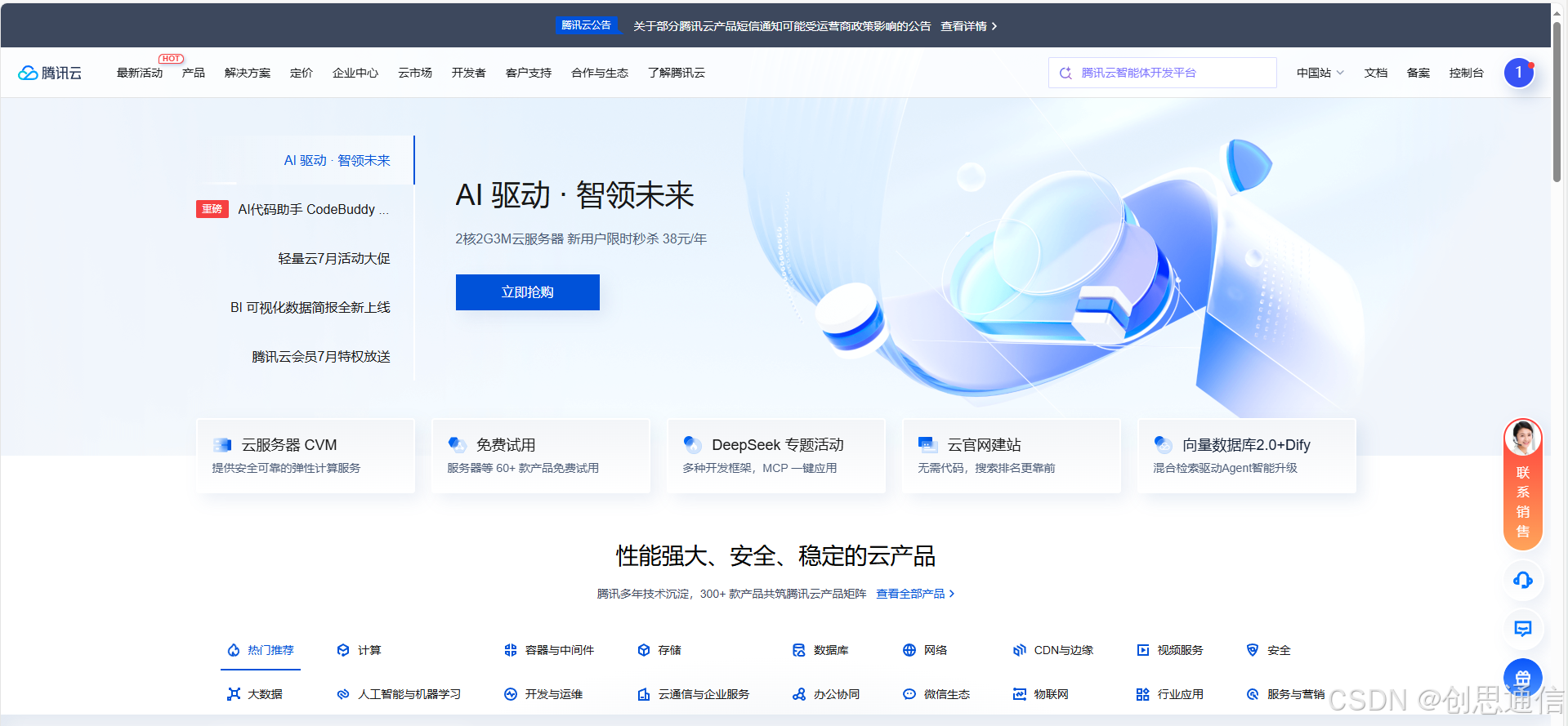

访问腾讯云官网（腾讯云 产业智变·云启未来 - 腾讯），输入账号密码登录。

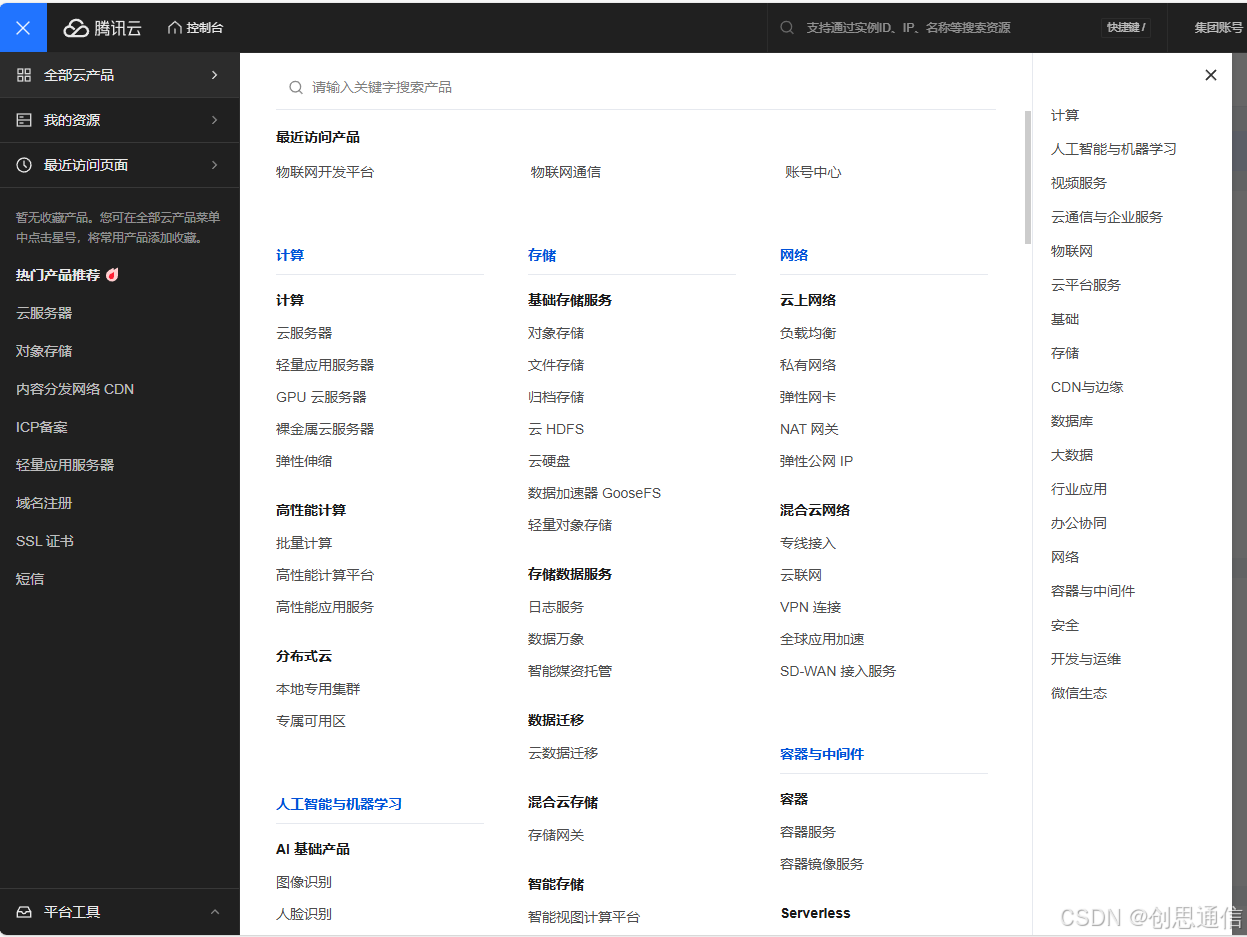

点击页面右上角“控制台”，进入管理后台。在控制台左上角的服务列表中，搜索“物联网开发平台”并点击进入。

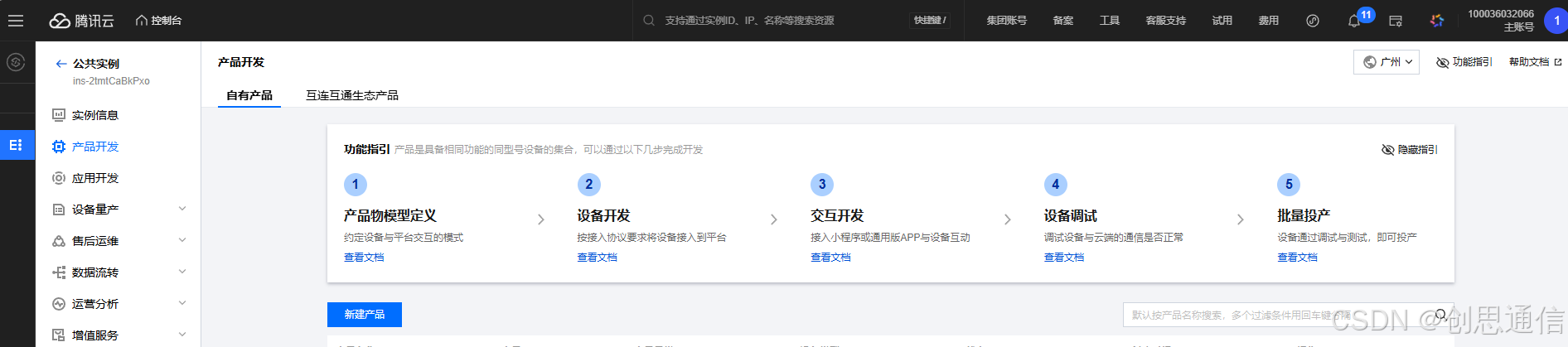

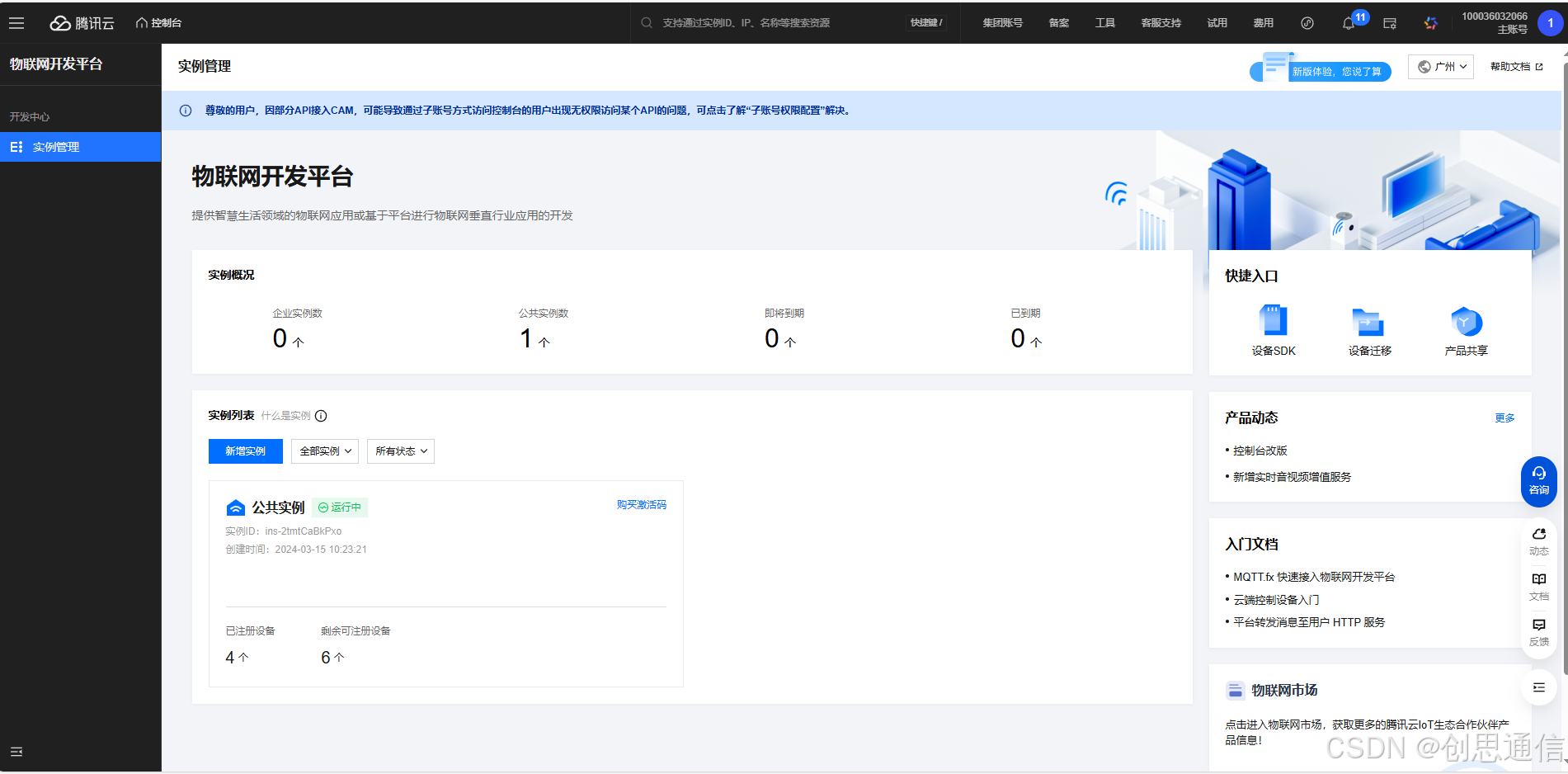

在物联网开发平台页面点击“公共实例”，进入后台管理界面。

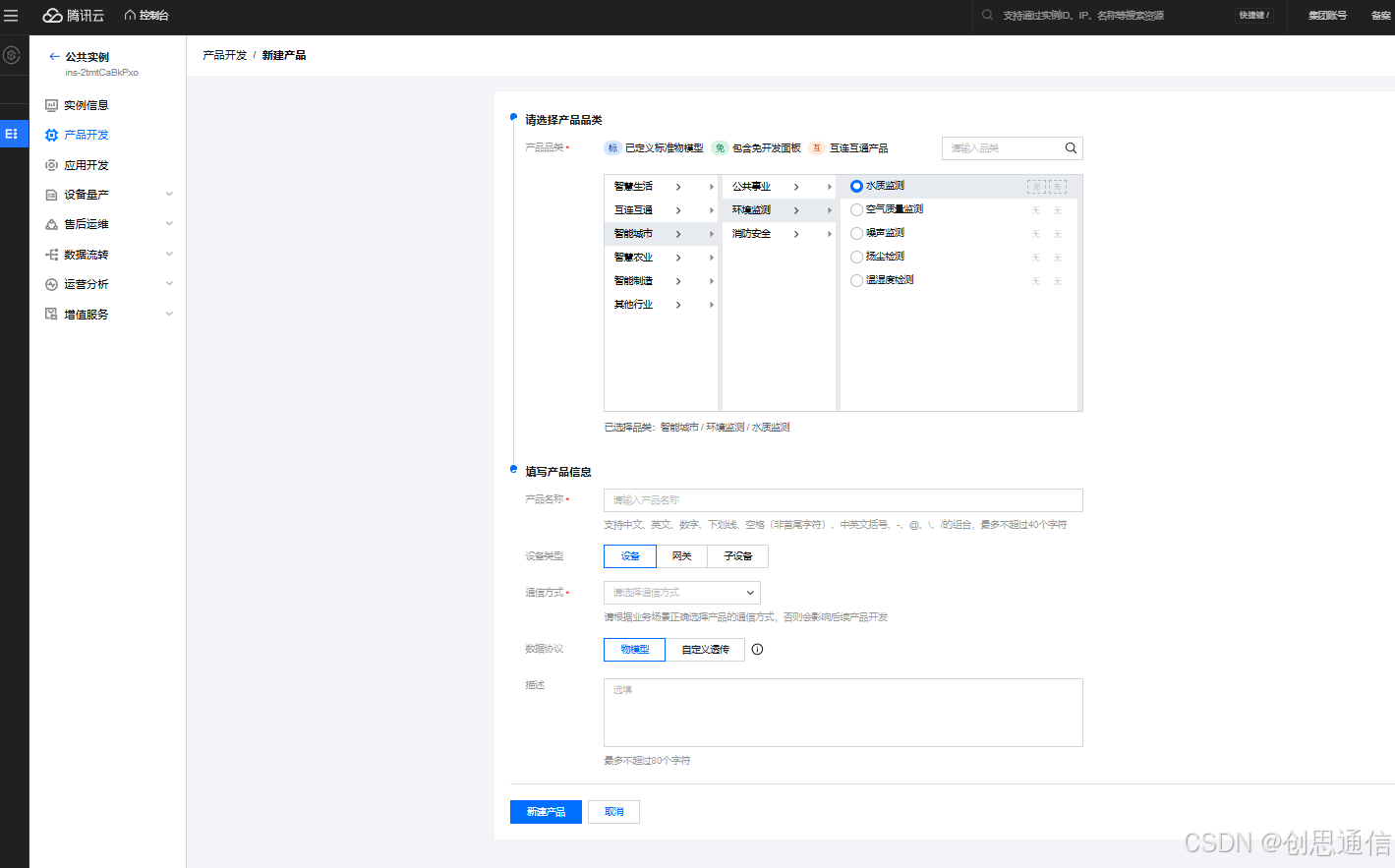

在左侧导航栏依次选择[产品开发]→[创建产品]。填写产品名称、设备类型等。

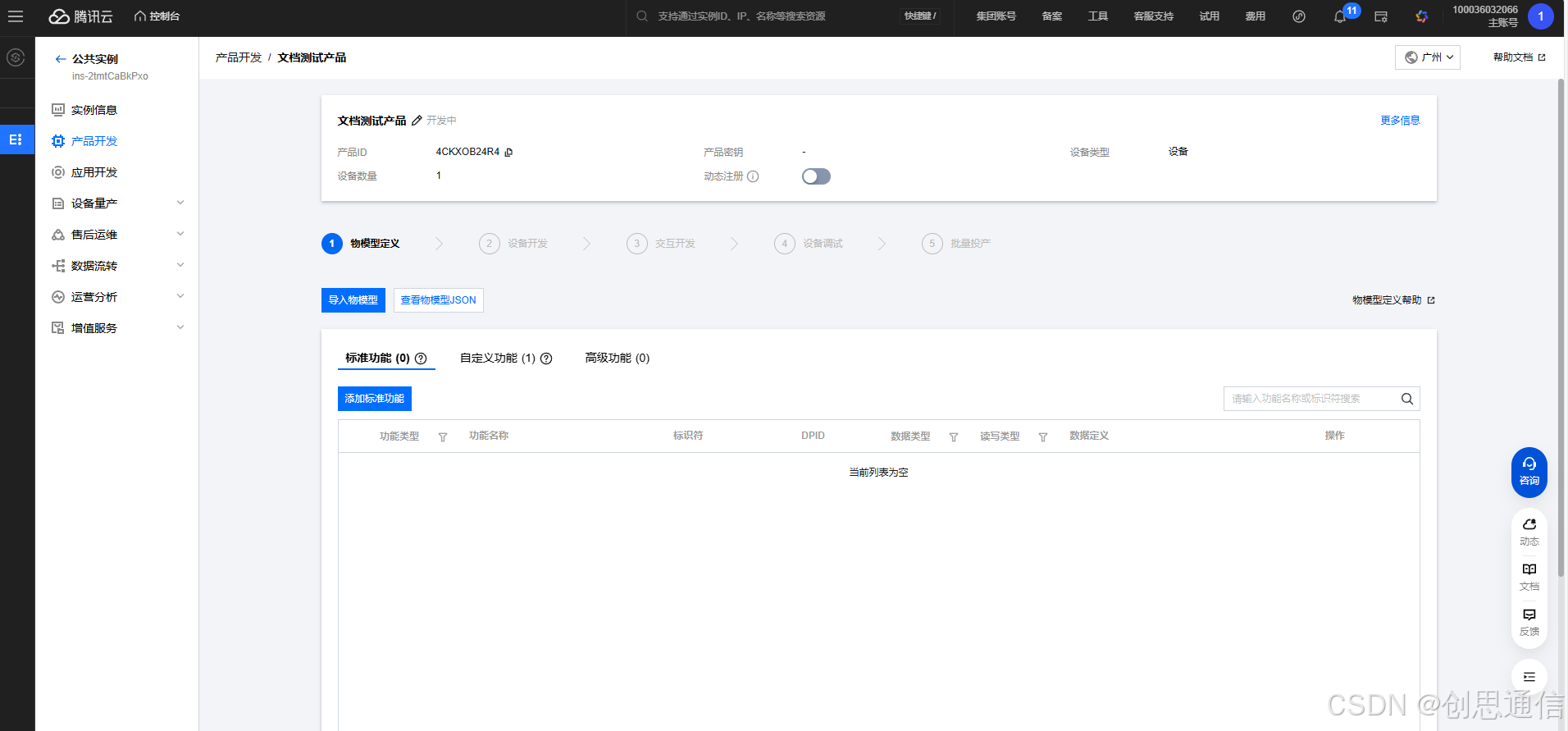

在产品列表找到已创建产品，点击产品名称，进入产品开发详情页。

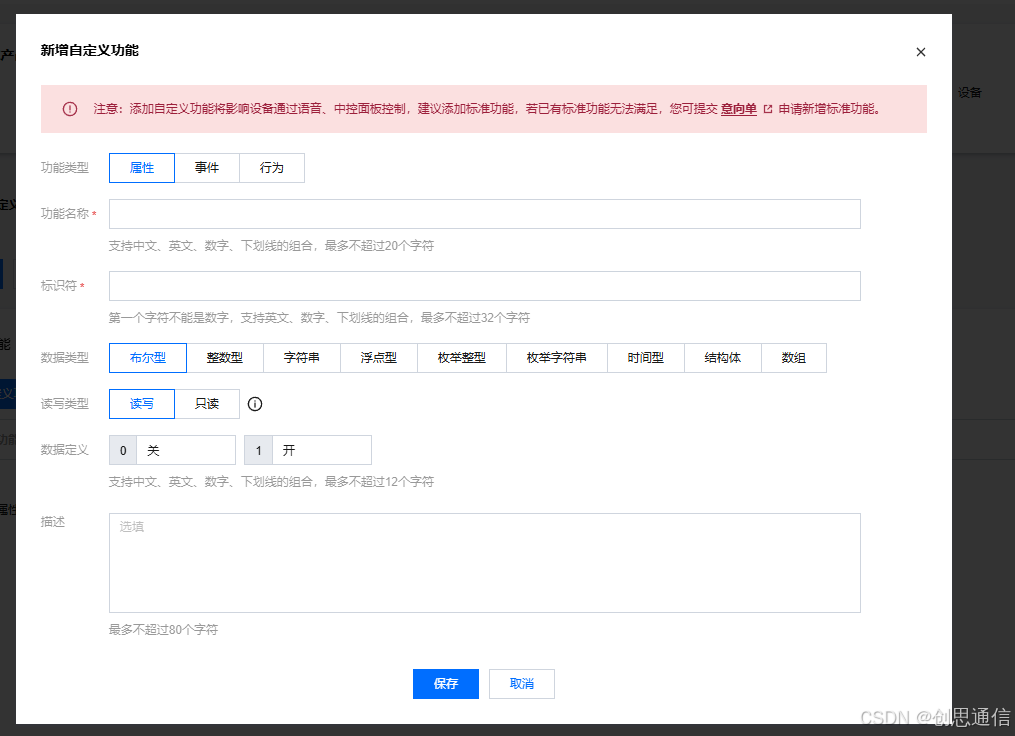

在物模型定义中，点击“标准功能”或者自定义功能，填写模型基本信息。填写完之后点击保存

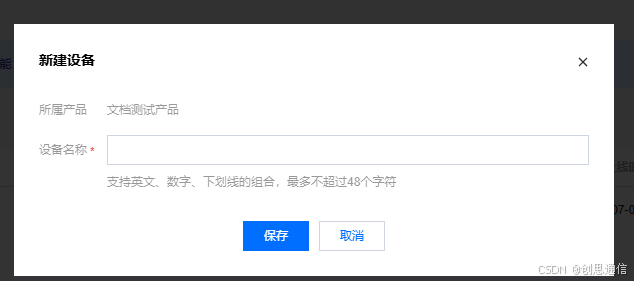

点击设备调试 在选择新建设备，填写设备名称。

通过以上步骤，即可完成腾讯云平台的设备接入配置。

第二步：ML307A模块接线

ML307A模块-----USB转TTL

VCC-----5V

GND-----GND

TX-----RX

RX-----TX

此模块需插入电话卡方可正常使用。

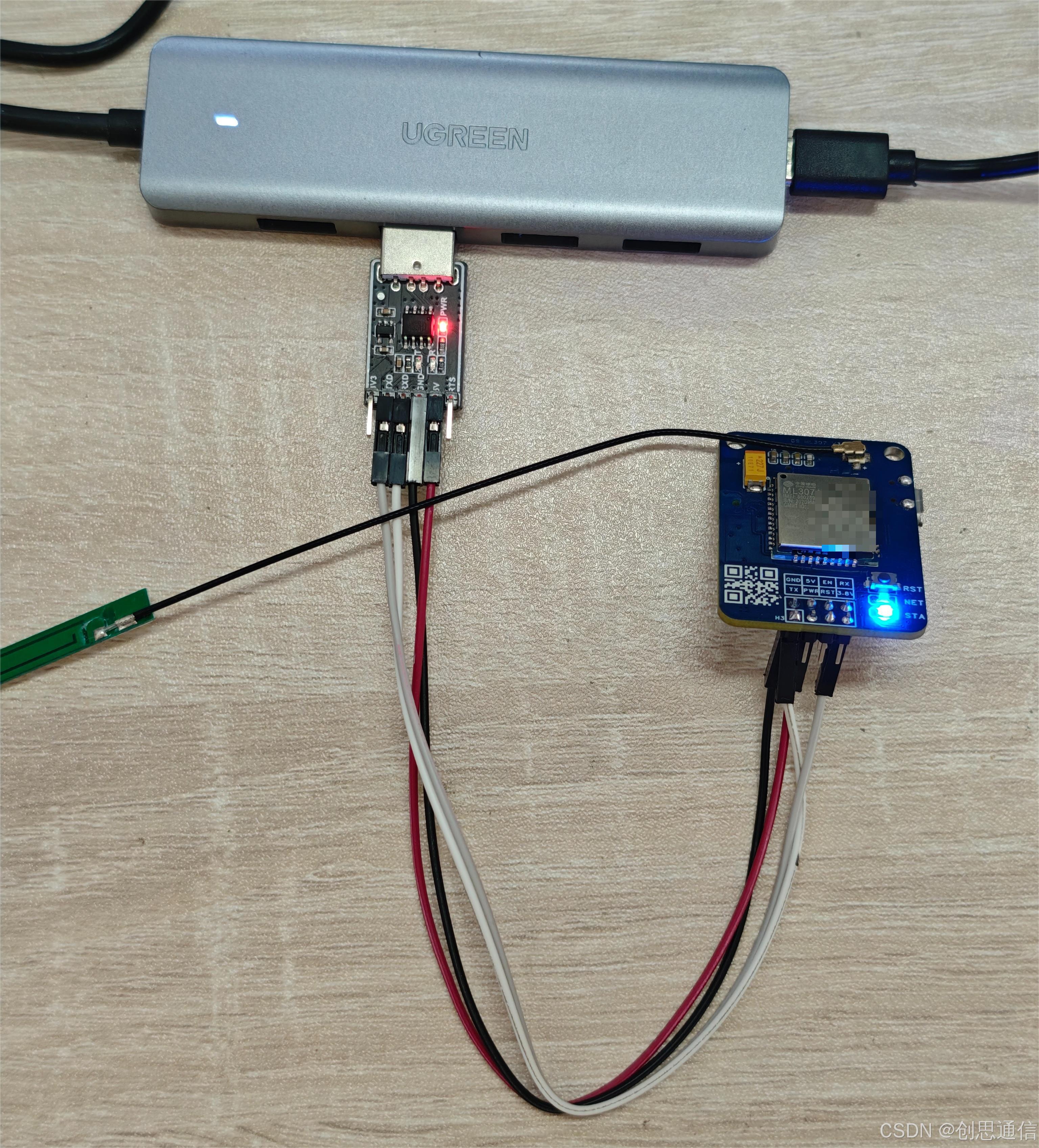

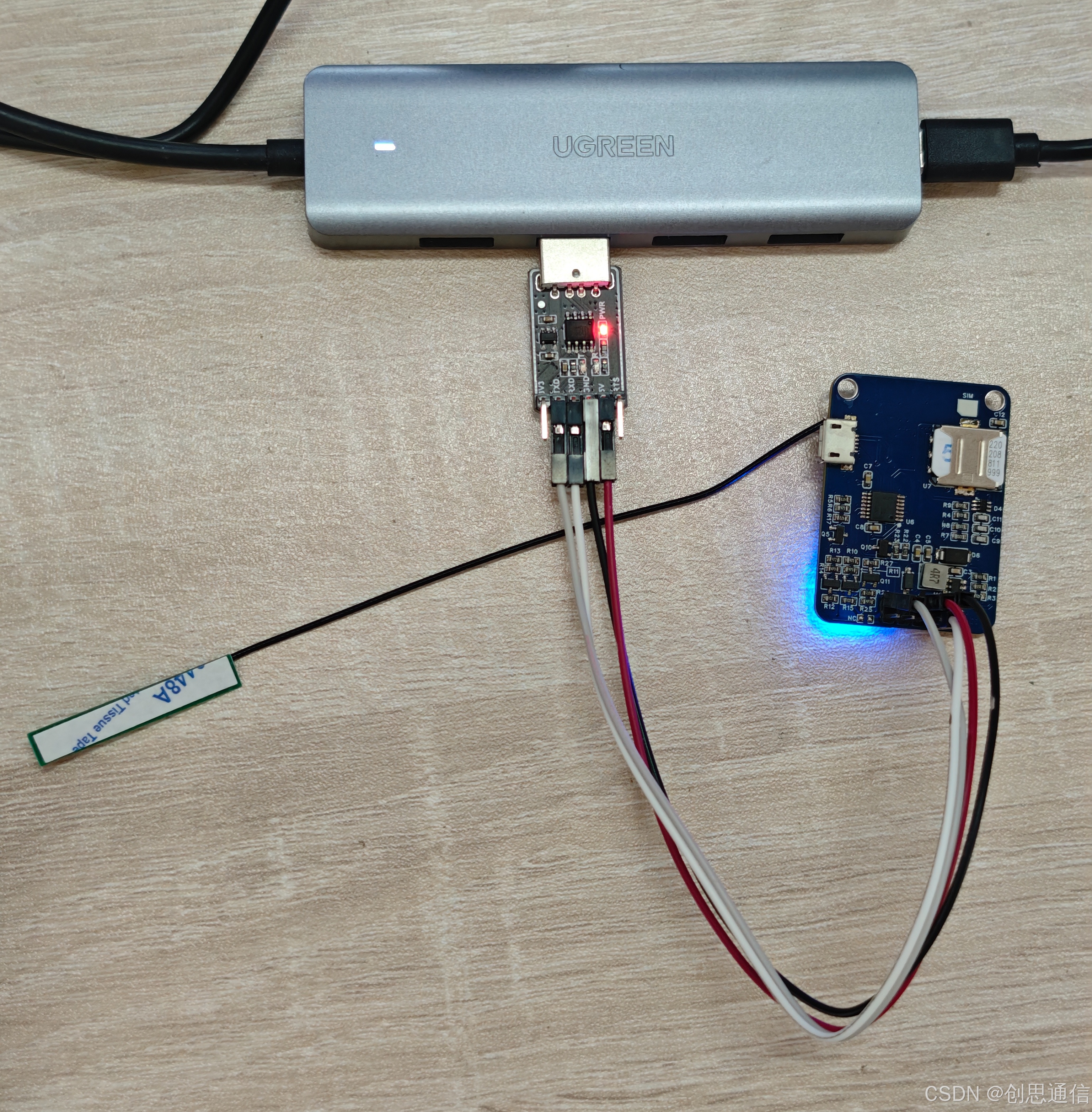

实物接线

第三步：连接腾讯云云平台

将USB转TTL模块接入设备，打开串口调试助手，选定对应通信端口，设置波特率为115200。之后通过发送AT指令，即可实现设备与腾讯云平台的连接，完成数据的上传与数据下发操作。

AT命令流程及命令结果：

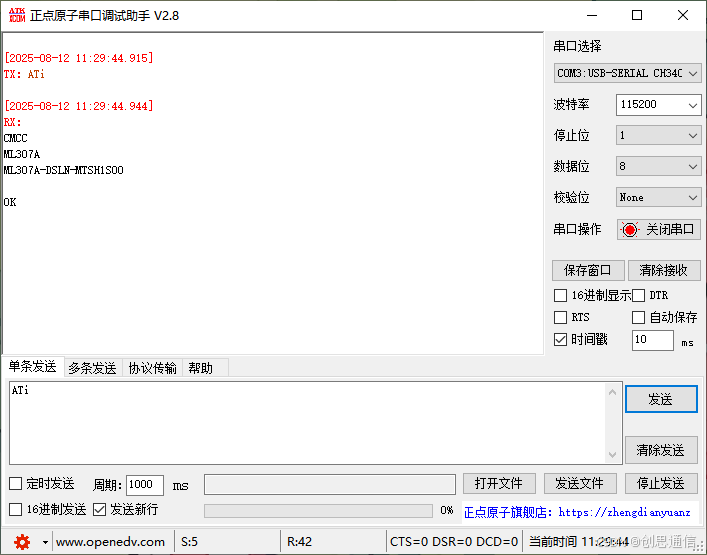

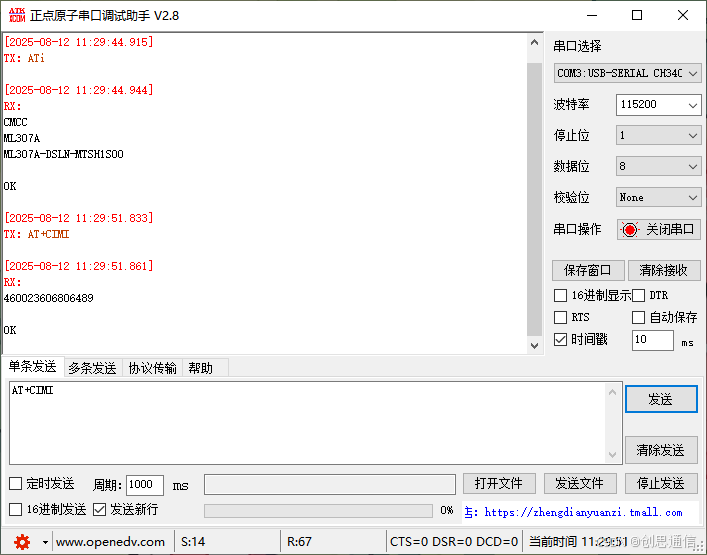

1.查询模块信息

发送指令：ATI

说明：查询模块型号、固件版本等基础信息。

预期响应：CMCC

ML307A

ML307A-DSLN-MTSH1S00

OK

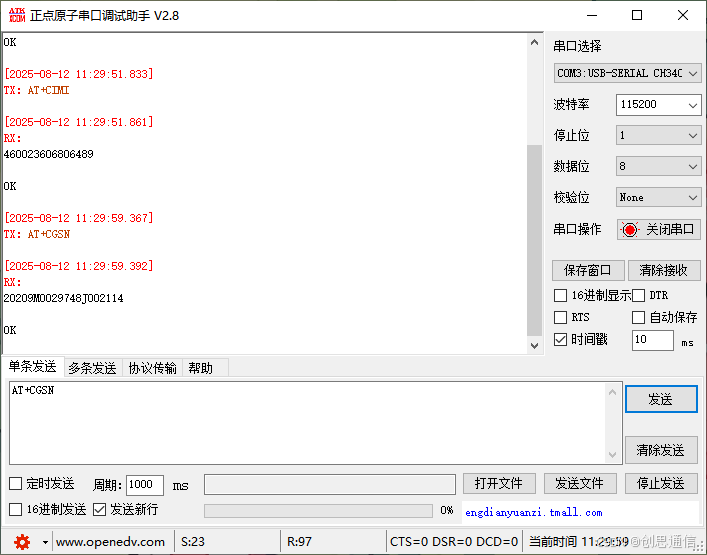

2.查询国际移动用户识别码

发送指令：AT+CIMI

说明：获取SIM卡的国际移动用户识别码，用于唯一标识移动用户。

预期响应：460023606806489

OK

3.查询设备序列号

发送指令：AT+CGSN

说明：获取移动设备的国际移动设备识别码（IMEI）或序列号，用于唯一标识设备。

预期响应：20209M0029748J002114

OK

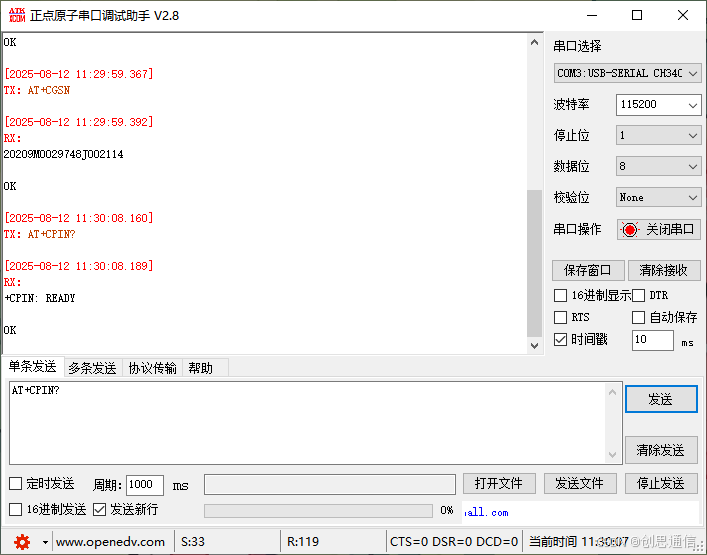

4.查询PIN码状态

发送指令：AT+CPIN?

说明：查询SIM卡的PIN码状态，判断是否需要输入PIN码解锁。

预期响应：+CPIN:READY  OK（表示PIN码已解锁，状态正常）

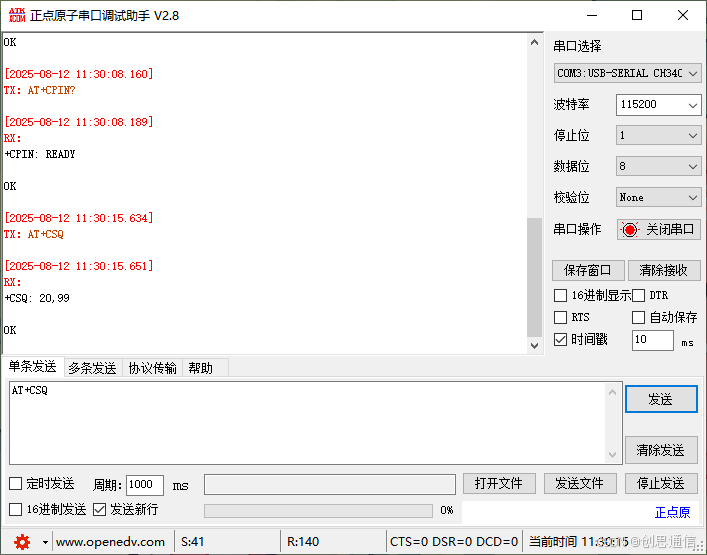

5.查询信号强度

发送指令：AT+CSQ

说明：获取当前网络信号强度，数值越大信号越好。

预期响应：+CSQ:20,99   OK（示例，前值为信号强度值，范围0-31）

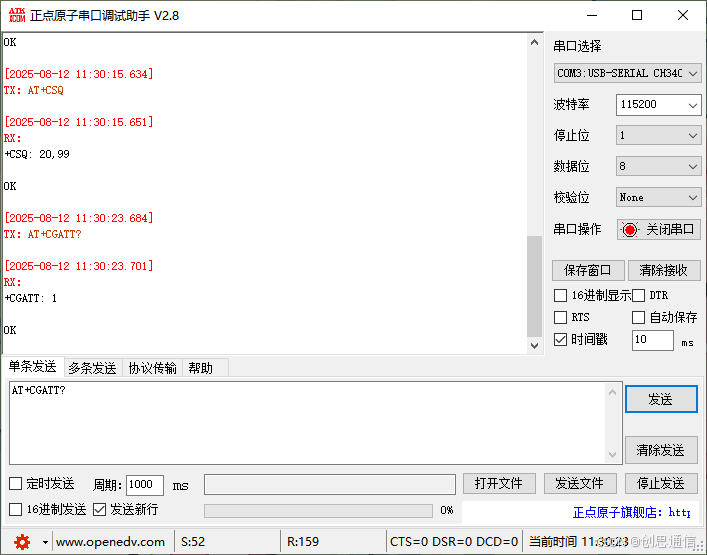

6.查询当前PS域状态

发送指令：AT+CGATT?

说明：查询设备是否已附着到GPRS网络，附着成功才能建立数据连接。

预期响应：+CGATT:1  OK（1表示已附着，0表示未附着）

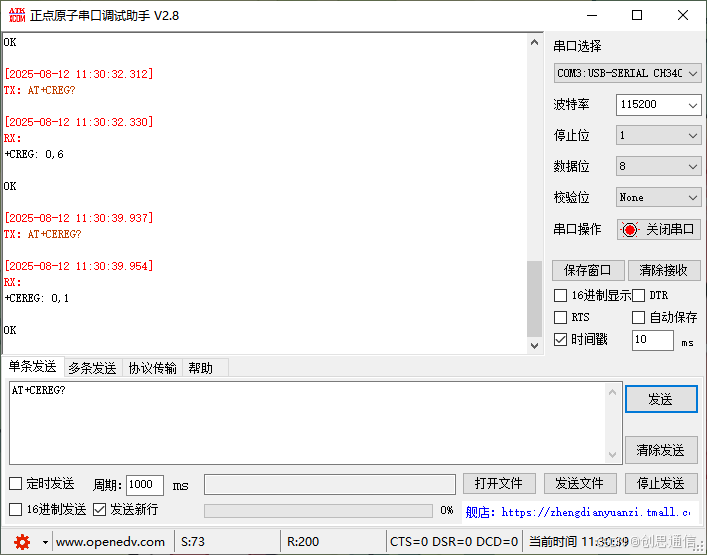

7.查询GPRS域注册状态

发送指令：AT+CREG?

说明：查询网络注册状态。

预期响应：+CREG:0,6  OK

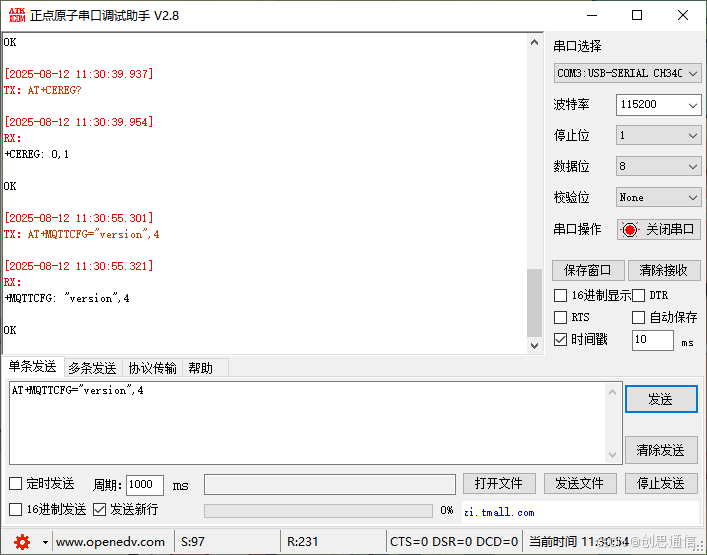

8.查询EPS域注册状态

发送指令：AT+CEREG?

说明：查询设备在演进分组系统（EPS）域的网络注册状态，用于4G等分组域服务。

预期响应：+CEREG:0,1  OK（示例，后值1表示已注册到本地网络）

9.配置MQTT协议版本

发送指令：AT+MQTTCFG="version",4

说明：设置MQTT客户端使用MQTTv3.1.1协议版本。

预期响应：OK

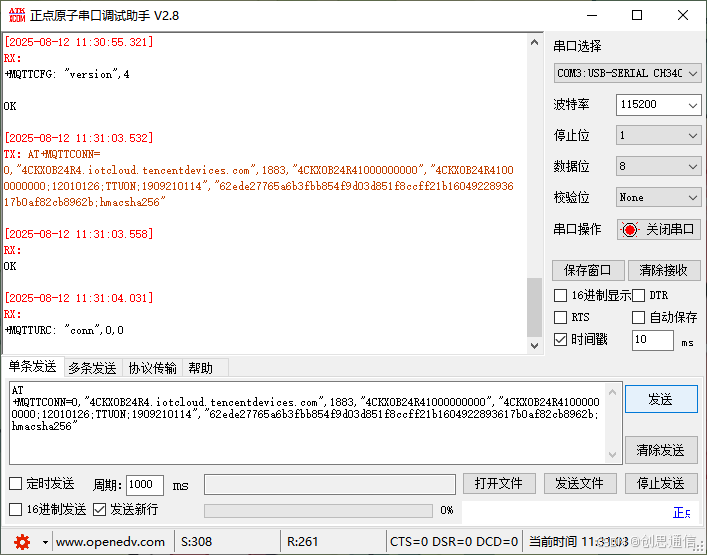

10.建立MQTT连接

发送指令：

AT+MQTTCONN=0,"4CKXOB24R4.iotcloud.tencentdevices.com",1883,"4CKXOB24R41000000000","4CKXOB24R41000000000;12010126;TTU0N;1909210114","62ede27765a6b3fbb854f9d03d851f8ccff21b1604922893617b0af82cb8962b;hmacsha256"

说明：通过客户端连接到指定MQTT服务器，连接超时60秒，清除会话标志为1，携带用户名和加密签名参数。其中，"4CKXOB24R4.iotcloud.tencentdevices.com"为MqttHost URL，"4CKXOB24R41000000000"为客户端id，"4CKXOB24R41000000000;12010126;TTU0N;1909210114"为username用户名，

"62ede27765a6b3fbb854f9d03d851f8ccff21b1604922893617b0af82cb8962b;hmacsha256"为password密钥，该参数均为Token获取。

预期响应：OK

+MQTTURC: "conn",0,0

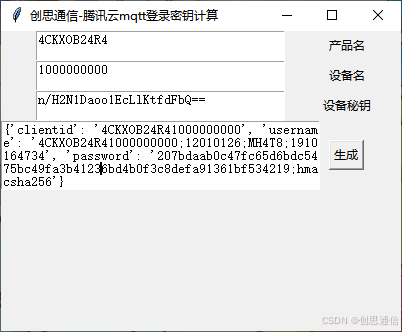

其中token获取:首先，点击 “产品开发” 模块，选择已创建的产品；接着依次进入 “设备调试” 页面，点击目标设备名称，即可进入设备信息界面。在生成 Token 时，需将该界面中的相关信息对应填入，进而生成所需用户名（username）等参数。Token获取连接在文章末。

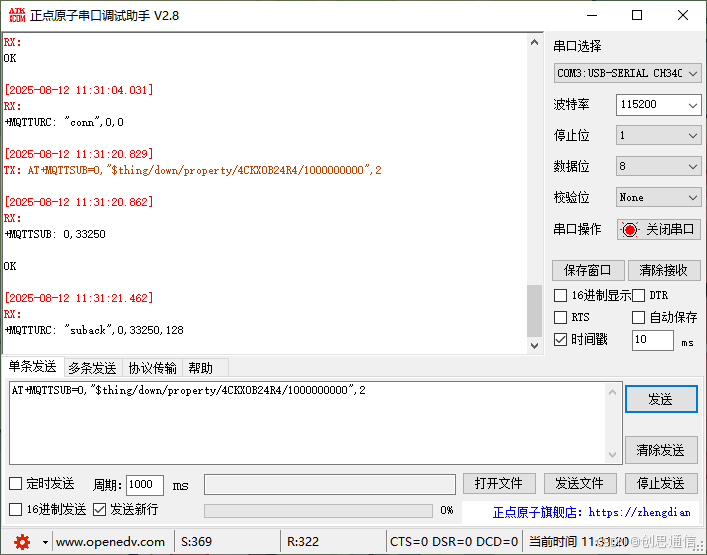

11.订阅MQTT主题

发送指令：

AT+MQTTSUB=0,"$thing/down/property/4CKXOB24R4/1000000000",2

说明：MQTT客户端订阅主题"$thing/down/property/4CKXOB24R4/1000000000"，QoS等级为2，其中4CKXOB24R4为产品ID，1000000000为设备名称。

预期响应：+MQTTSUB: 0,33250

OK

+MQTTURC: "suback",0,33250,128

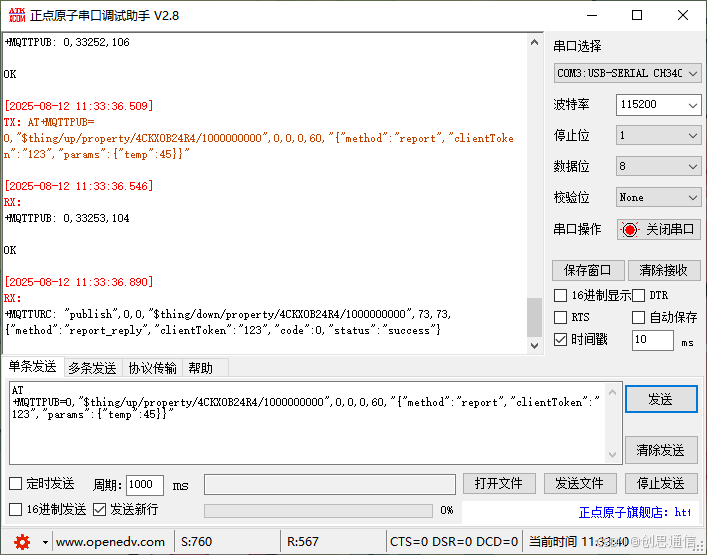

12.发布MQTT消息

发送指令：

AT+MQTTPUB=0,"$thing/up/property/4CKXOB24R4/1000000000",0,0,0,60,"{"method":"report","clientToken":"123","params":{"temp":45}}"

说明：MQTT客户端向主题"$thing/up/property/4CKXOB24R4/1000000000"发布消息，数据长度为60，发送数据：{"method":"report","clientToken":"123","params":{"temp":45}}

最终响应：+MQTTPUB: 0,33253,104

OK

腾讯云平台数据交互操作：

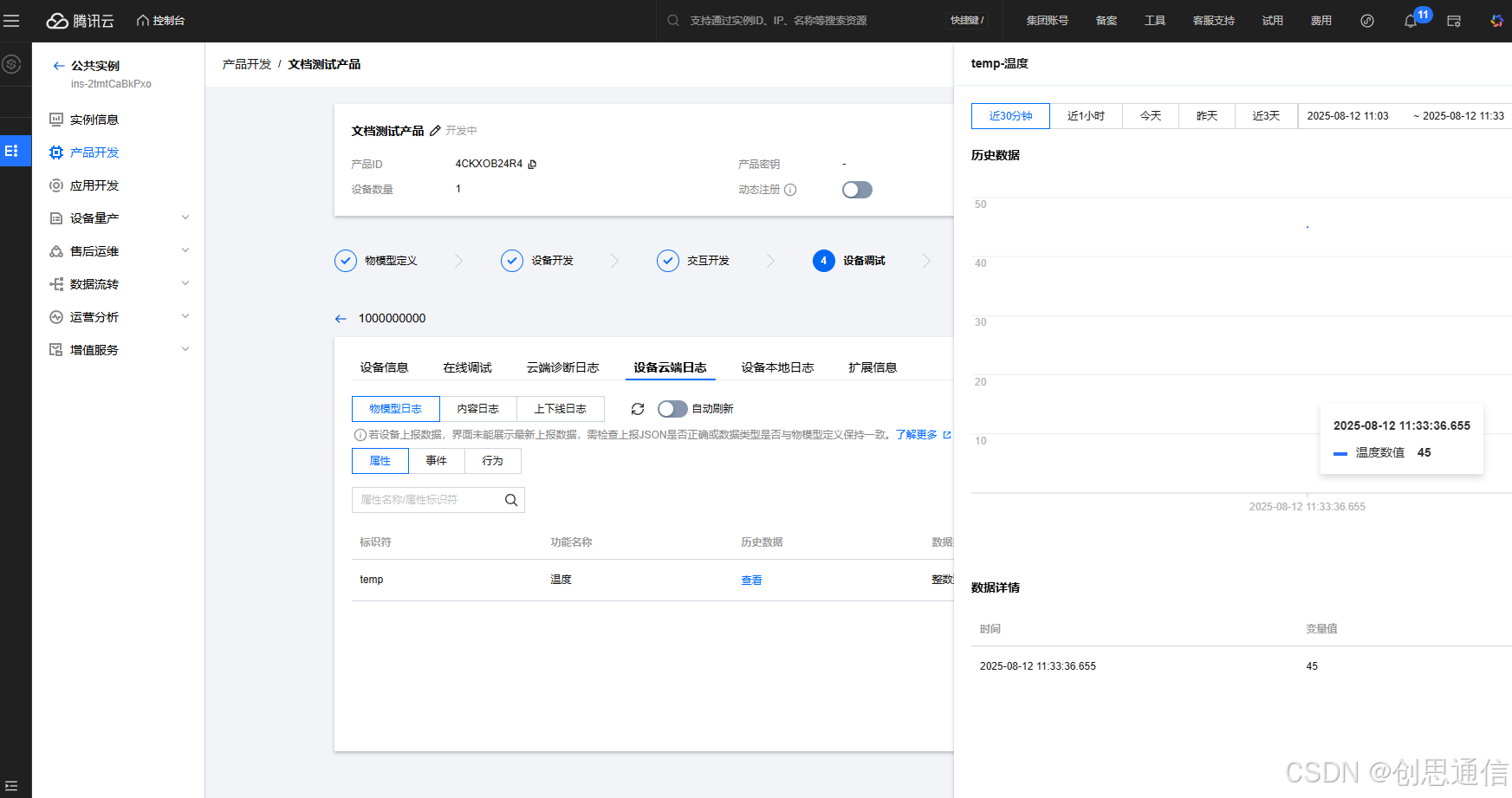

在左侧导航栏依次点击[产品开发]→[产品名称]→[设备调试]→[设备名称]；

进入设备详情页后，点击[设备云端日志]或[在线调试]模块，即可实时查看设备上报的属性数据。

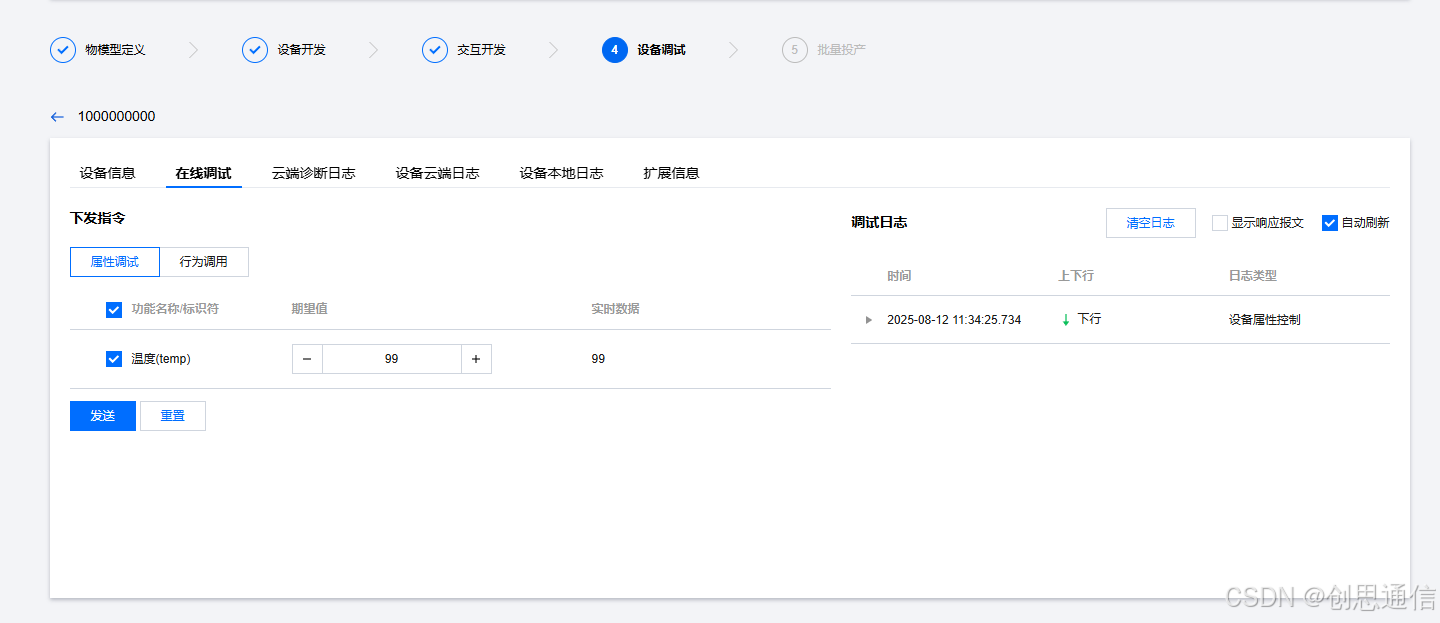

同上路径进入设备详情页，点击[在线调试]选项；在数据下发输入框中填写需要发送的指令内容；点击“发送”按钮，平台将通过MQTT协议向设备实时下发命令。

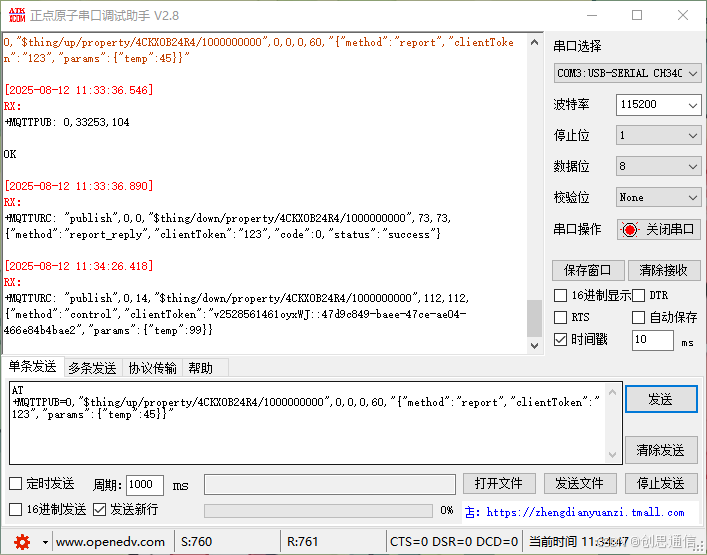

在串口调试助手中，可实时监控设备接 收数据的状态：

总结命令流程

ATi
AT+CIMI
AT+CGSN
AT+CPIN?
AT+CSQ
AT+CGATT?
AT+CREG?
AT+CEREG?
AT+MQTTCFG="version",4
AT+MQTTCONN=0,"4CKXOB24R4.iotcloud.tencentdevices.com",1883,"4CKXOB24R41000000000","4CKXOB24R41000000000;12010126;TTU0N;1909210114","62ede27765a6b3fbb854f9d03d851f8ccff21b1604922893617b0af82cb8962b;hmacsha256"
AT+MQTTSUB=0,"$thing/down/property/4CKXOB24R4/1000000000",2
AT+MQTTPUB=0,"$thing/down/property/4CKXOB24R4/1000000000",0,0,0,60,"{"method":"report","clientToken":"123","params":{"temp":45}}"

Token软件及获取Token密钥方式链接: https://pan.baidu.com/s/1FMKOybgvJ_rniJfiSsCUIg?pwd=yths 提取码: yths
