1. 引言

：智能家居烟雾 CO 检测系统的设计背景与意义
在智能家居场景中，火灾与一氧化碳（CO）泄漏是威胁生命财产安全的主要隐患。传统烟雾报警器多为独立设备，仅能本地声光报警，存在报警范围有限、无法远程提醒的问题；而普通 CO 检测仪功能单一，且与其他家居设备缺乏联动，难以形成完整的安全防护体系。
STM32 单片机凭借高性能、低功耗及丰富外设接口，能高效整合多传感器数据采集、报警控制与家居联动逻辑。基于 STM32 的智能家居烟雾 CO 检测系统，可实时监测室内烟雾浓度与 CO 含量，当指标超出安全阈值时，不仅触发本地声光报警，还能通过无线通信推送预警信息至用户手机，并联动智能家居设备（如开窗器、排气扇）降低风险。该系统不仅填补了传统检测设备的功能短板，还能为用户构建 “监测 - 预警 - 联动处置” 的全链条安全防护，适用于家庭、公寓、小型办公场所等场景，符合智能家居安全化、智能化的发展趋势，具有重要的实用价值与推广潜力。

2. 核心硬件设计：模块选型与电路搭建

系统硬件以 STM32F103C8T6 单片机为核心，主要包含烟雾检测模块、CO 检测模块、报警模块、无线通信模块、家居联动模块及电源模块，各模块协同实现安全监测与智能响应功能。
烟雾检测模块选用 MQ-2 气体传感器，该传感器对烟雾、丙烷、甲烷等可燃气体灵敏度高，通过模拟信号输出（0-5V），接入 STM32 内置 ADC（PA0 引脚），烟雾浓度越高输出电压越大，测量范围为 100-10000ppm，满足家庭烟雾监测需求。CO 检测模块采用 MQ-7 气体传感器，针对 CO 气体特异性检测，输出模拟信号（0-5V）接入 STM32 ADC（PA1 引脚），测量范围 50-1000ppm，精度 ±5%，能精准捕捉低浓度 CO 泄漏。
报警模块由红色 LED 灯（PB0 引脚，高频闪烁表示报警）与高分贝蜂鸣器（PB1 引脚，持续发声）组成，确保本地报警醒目；无线通信模块选用 ESP8266 WiFi 模块（UART 接口，TX 接 PA9、RX 接 PA10），实现与用户手机 APP 的数据交互，推送报警信息。家居联动模块通过继电器驱动开窗器（PB2 引脚控制）与排气扇（PB3 引脚控制），险情发生时自动启动设备降低有害气体浓度。显示模块采用 0.96 英寸 OLED 屏（I2C 接口），实时显示烟雾浓度、CO 浓度及设备状态；电源模块采用 5V 直流电源，经 LM1117-3.3V 稳压为 STM32 及传感器供电，5V 直接为继电器与外设供电，电路中添加滤波电容与防反接二极管，避免电压波动损坏模块，确保系统稳定运行。

3. 软件设计与功能实现

软件设计以 Keil MDK 为开发环境，采用模块化编程，包含主程序、传感器数据采集子程序、阈值判断子程序、报警控制子程序、无线通信子程序及家居联动子程序，核心实现多参数监测与智能响应逻辑。
主程序流程：初始化 STM32 外设（ADC、UART、I2C、GPIO、定时器）、各传感器、OLED 屏与 ESP8266，OLED 显示 “烟雾 CO 检测系统就绪 - 当前状态：正常”；通过定时器设置 1 秒采集间隔，进入循环监测状态。
传感器数据采集子程序：定时读取 MQ-2 与 MQ-7 的 ADC 模拟信号，结合传感器校准公式（烟雾浓度 =（ADC 值 / 4095）×10000ppm，CO 浓度 =（ADC 值 / 4095）×1000ppm）转换为实际浓度值，采用滑动平均滤波算法去除数据波动干扰，提升监测精度。阈值判断子程序将实时浓度与预设安全阈值（烟雾浓度＞500ppm、CO 浓度＞100ppm）对比，若超出阈值则触发报警逻辑，否则维持正常状态。
报警控制子程序：触发报警后，控制 LED 灯高频闪烁、蜂鸣器持续发声；同时启动无线通信子程序，通过 ESP8266 向绑定的手机 APP 发送 “室内烟雾 / CO 超标，请注意安全” 预警信息，包含实时浓度数据与报警时间。家居联动子程序同步启动：控制开窗器继电器吸合实现开窗通风，排气扇继电器吸合加速有害气体排出，直至浓度降至安全阈值以下，自动关闭联动设备并停止报警。软件中添加数据存储功能，将报警记录（时间、浓度值）存入 STM32 Flash，支持通过 APP 查询历史记录；同时设置手动消警按键（PB4 引脚），方便用户处理误报场景。

4. 系统调试与性能测试

系统调试分为硬件调试、软件调试与功能测试三部分，通过分步验证与模拟场景测试，确保检测系统精准、稳定运行，具体流程如下：
硬件调试：单独测试各模块功能，给 MQ-2 传感器通入标准烟雾气体，用万用表测量 ADC 输出电压，确认信号随浓度变化正常；测试 MQ-7 传感器，通入标准 CO 气体，检查浓度数据采集是否准确；验证报警模块，STM32 输出控制信号后，LED 灯与蜂鸣器是否正常工作；测试 ESP8266 与手机 APP 的通信连接，确保预警信息能实时推送，排除电路虚接、模块兼容性问题。软件调试：在 Keil MDK 中在线调试，单步运行观察传感器数据转换、阈值判断逻辑，修正校准公式偏差、报警触发延迟等问题；模拟浓度超标场景，验证联动设备启动与停止逻辑是否正确。
性能测试在家庭模拟环境中开展：精度测试中，烟雾浓度测量值与标准气体浓度偏差＜±4%，CO 浓度测量值偏差＜±3%，满足家庭安全监测精度需求；响应速度测试中，浓度超出阈值后，报警触发与 APP 信息推送延迟＜1.5 秒，无明显滞后；稳定性测试中，系统连续运行 72 小时，数据采集稳定，无死机或误报现象；联动功能测试中，报警时开窗器与排气扇能在 2 秒内启动，浓度降至安全阈值后自动关闭，联动逻辑可靠。测试表明，该智能家居烟雾 CO 检测系统在精度、响应速度与稳定性上均达到设计目标，能有效保障家居安全。

5. 结语

基于 STM32 单片机的智能家居烟雾 CO 检测系统，通过多传感器协同监测、无线预警与家居联动，构建了完整的家居安全防护体系，相比传统检测设备，具有功能全面、响应及时、智能化程度高的优势，可有效防范火灾与 CO 泄漏风险，为智能家居安全提供可靠技术支持。
然而，系统仍有改进空间：一是传感器易受环境温湿度影响，可添加温湿度传感器（如 DHT11）进行数据补偿，提升检测精度；二是当前仅支持 WiFi 通信，可扩展蓝牙模块，适配无网络场景下的近距离报警；三是联动设备种类有限，未来可接入智能家居网关，实现与空调、新风系统的联动，进一步优化室内环境。后续可围绕这些方向优化，提升系统的适应性与智能化水平，推动智能家居安全监测技术的发展。

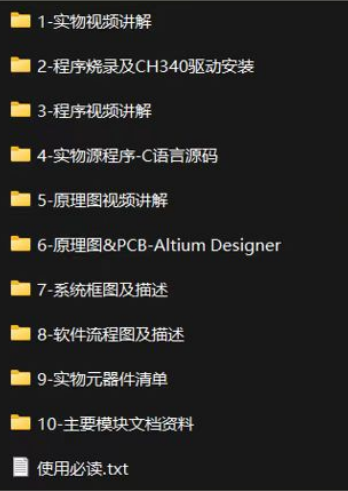

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
