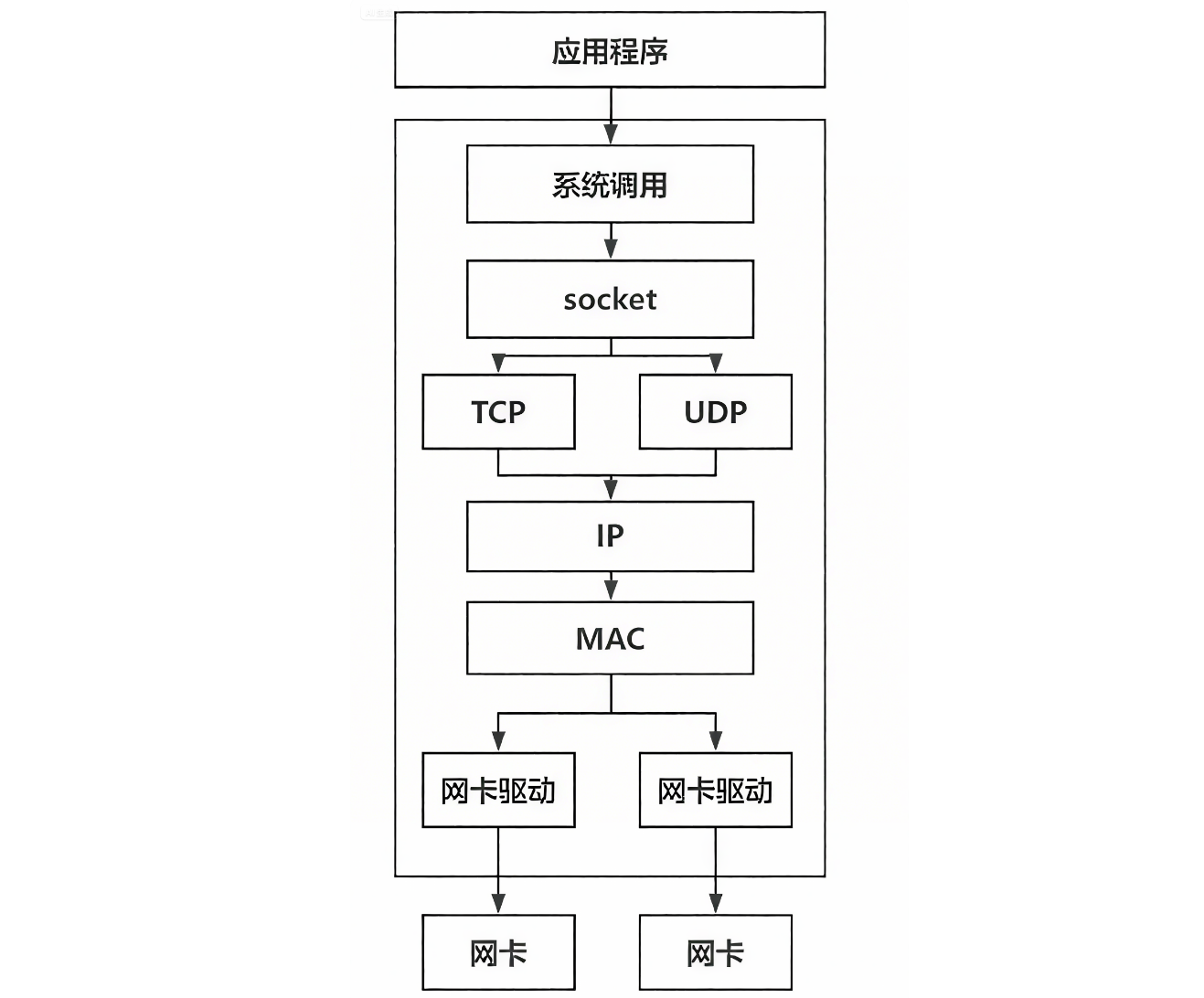

一、协议栈分层结构

• 应用程序（Application）：比如浏览器、ssh、httpd，产生或消费“应用数据”。
• 系统调用（syscall）：send/recv, write/read 等把应用和内核网络栈连接起来。
• socket 接口（socket）：应用的抽象（struct socket / struct sock），负责把应用语义映射成网络层/传输层要处理的数据结构。
• 传输层（TCP / UDP）：
  • TCP：面向连接、可靠、拥塞控制、重传。
  • UDP：无连接、不可靠、低开销（没有重传/拥塞控制逻辑）。
• 网络层（IP）：路由、分片/重组、TTL、IP 校验等。
• 链路层（MAC/以太网）：同一物理/链路上的帧封装（源/目的 MAC、以太网类型、VLAN 等）。
• 驱动与网卡（NIC）：网卡通过 DMA 在内存和物理链路之间搬运数据；驱动负责设置 DMA 描述符、响应中断、交互内核。

作用：每层只关心自己头部的读写与语义转换，数据在内核内部以统一载体（sk_buff）传递。

二、数据包

• 各层对数据的称呼

  • 用户层：data（应用字节流/报文）
  • TCP 层：segment（TCP 段，含端口、序号、ACK 等）
  • IP 层：packet（IP 包，含源/目的 IP，TTL 等）
  • 链路层：frame（以太网帧，含源/目的 MAC、类型、FCS）

• 内核统一抽象：sk_buff（skb）

  • skb 是 Linux 网络栈内的“万能包”结构（struct sk_buff），它包含：
    • 指向数据缓冲区的指针（head、data、tail、end）
    • 长度信息（len、data_len）
    • 指向各层头部的指针（mac_header, network_header, transport_header）
    • 指向接收/发送的 dev（struct net_device）
    • 协议类型（protocol），校验状态（ip_summed）
    • 控制块（skb->cb）为各协议层临时使用
    • 分片信息（skb_shinfo()）用于零拷贝大包、GSO 等

• 作用：从驱动到用户空间，所有层通过修改 skb 的头部指针、长度来封装/剥离首部。

三、接收网络数据包流程（RX）

1. 网卡接收数据并DMA写入内存

   • 数据到达网卡：当一台主机的网卡收到网络上的以太网帧时，帧首先进入网卡的硬件接收缓存。
   • DMA传输：
     • 网卡不会通过CPU一条条指令把数据搬到内存，而是通过DMA控制器直接将数据写入内核预先分配好的 环形缓冲区（ring buffer） 中。
     • 这样避免了CPU的频繁参与，节省了宝贵的处理时间。
   • 结果：数据已经进入内存，等待后续处理。

2. 网卡触发硬件中断

   • 中断信号：当网卡完成数据写入后，会向CPU发出一个 硬件中断 信号，通知“有新数据了”。
   • CPU响应：CPU暂停当前正在执行的任务，跳转到网卡驱动注册的 中断服务例程（ISR）**。
   • ISR的任务：只做轻量级的工作（例如标记数据已到来、触发软中断），避免长时间占用CPU。

3. 中断抑制与合并

   • 问题：如果网卡收到的数据包很多，每个包都触发一次中断，会让CPU忙于处理中断，效率极低。
   • 解决方法：

     1. 中断合并：网卡会把多个数据包凑在一起后，再触发一次中断。这样能显著减少中断次数。

     2. NAPI（New API）机制：

        • 在低流量时：继续使用中断方式，保证低延迟。
        • 在高流量时：切换为 轮询模式，由内核主动批量从网卡环形缓冲区中取数据，避免被中断“淹没”。

4. 软中断处理

   • 触发软中断：硬件中断处理函数不会直接处理所有数据，而是触发一个 软中断（NET_RX_SOFTIRQ）。
   • 执行主体：软中断通常由 ksoftirqd 内核线程 来执行。
     • 从网卡的 ringbuffer 中批量取出数据。
     • 把每个数据包包装成内核的 skb（socket buffer） 结构，以便后续协议栈处理。

5. 链路层处理

   • 解析以太网帧头：从 skb 中读取 以太网头部，提取源MAC地址、目的MAC地址、协议类型字段。
   • 协议分流：
     • 如果协议字段是 0x0800 -> IPv4
     • 如果是 0x86DD -> IPv6
     • 其他类型（如ARP）则交给对应模块处理。
   • 剥离头部：去掉以太网帧的头部，只留下 IP 层以上的数据。
   • 校验与过滤：可能进行简单的错误检查，丢弃无效或不需要的数据帧。

6. IP层与传输层处理

   • IP层：

     • 校验：检查IP头部的校验和是否正确。
     • 分片重组：如果一个数据包被拆成多个片段，这里会进行重组。
     • 路由判定：决定这个包是交给本机（上交传输层），还是需要转发出去（作为路由器）。

   • 传输层（TCP/UDP）：

     • 根据 五元组（源IP、目的IP、源端口、目的端口、协议号） 定位到正确的 socket。
     • TCP 会进行序列号、确认号检查，保证顺序和可靠性。
     • UDP 直接把数据交给应用层，不做额外保证。

   • 放入 socket 缓冲区：

     • 通过内核的 socket 结构体，数据被写入到该 socket 的接收缓冲区（sk_rcvbuf）。
     • 应用程序稍后就能读取这些数据。

7. 应用层读取数据

   • 系统调用接口：应用程序通过 recv()、read() 等调用从 socket 中获取数据。
   • 阻塞与非阻塞：
     • 如果 socket 是 阻塞模式，而缓冲区里暂时没有数据，应用进程会 进入睡眠状态，直到有新数据到达再被唤醒。
     • 如果是 非阻塞模式，调用会立即返回（可能返回“无数据可读”错误）。
   • 最终结果：应用层获得完整的网络数据，可以继续处理（例如HTTP解析、数据库协议处理等）。

四、发送网络数据包流程（TX）

1. 应用层写入 socket 缓冲区

   • 应用程序调用 send() / write() 系统调用，数据从用户空间复制到内核空间。
   • TCP：数据会进入发送缓冲区（sk_sndbuf），暂时存放，等待后续分段和发送。
   • UDP：一般直接封装成 skb，立即进入发送路径，不需要复杂的缓冲管理。
   • 应用层只需把数据交给内核，后续传输由内核和协议栈全权负责。

2. 协议栈构造 skb

   • 内核将待发送数据组织成 skb（socket buffer，对网络数据包的统一抽象）。
   • 如果数据超过 MSS（最大报文段长度），会进行分段（Segmentation）。
   • 可启用 GSO/ TSO，让内核或网卡自动完成分段，减少 CPU 负担。
   • 保证数据按链路和协议限制分块，同时优化性能。

3. 逐层封装

   • TCP 层：为数据段加上 TCP 头部（序列号、确认号、端口号、校验和等）。
   • IP 层：添加 IP 头部（源/目的 IP 地址、TTL、协议号等），确定路由。
   • 链路层：加上 MAC 头部（源 MAC、目的 MAC、协议类型）以及帧尾（FCS 校验）。
   • 每一层都添加必要的信息，最终生成完整的以太网帧，能在物理网络上传输。

4. 队列调度与流量控制

   • 封装好的 skb 进入 qdisc（排队规则），用于流量整形、限速、优先级调度等。
   • 内核调用 dev_queue_xmit()，将数据交给对应网卡驱动。
   • 实现 QoS（服务质量）、公平调度，避免某些流量独占带宽。

5. 驱动处理与 DMA 传输

   • 网卡驱动将 skb 映射到 TX ring buffer（发送队列，DMA 可见的区域）。
   • 网卡通过 DMA 从内存中直接读取数据，而不需要 CPU 搬运。
   • 网卡把数据帧发送到物理链路（如以太网、Wi-Fi）。
   • DMA 提高效率，CPU 只负责控制，不参与数据搬运。

6. 发送完成中断与资源回收

   • 网卡完成发送后，触发一个硬件中断通知 CPU。
   • 驱动程序回收 TX ring 中的资源：释放已发送的 skb，解除 DMA 映射。
   • 避免内存泄漏，保证发送队列能够被循环利用。

7. TCP 确认与缓冲区管理

   • 对于 TCP 连接：当接收方返回 ACK 确认报文，发送端内核会：
     • 释放已确认的数据，腾出 sk_sndbuf 空间。
     • 更新拥塞控制算法（如 Reno、CUBIC）和发送窗口大小。
   • 如果发生丢包或超时，TCP 会触发重传机制。
   • 保证可靠传输，动态调整传输速率，适应网络状况。
