第三章 系统设计与架构

3.1系统需求分析
在设计和实现恶意流量检测可视化系统之前，需要对系统的功能需求和非功能需求进行详细分析。这有助于确保系统能够满足实际应用场景中的需求，并具备良好的性能和可扩展性。
3.1.1 功能需求
（1）管理员创建管理模块：创建基于session会话管理，用户登录、注册等权限控制功能。
（2）流量数据解析：系统需要支持pcap文件的上传和实时抓包功能，能够解析出HTTP请求中的元数据（如URL、IP、Agent等），为后续的攻击检测和可视化分析提供基础数据。
（3）多类型攻击检测：系统应能检测多种类型的网络攻击，包括但不限于SQL注入、XSS跨站脚本、目录遍历、命令注入、文件包含等。通过定义相应的正则表达式和攻击特征库，系统可以实时地对网络流量进行监测，发现潜在的攻击行为。
（4）数据可视化：系统需要提供丰富的数据可视化功能，以直观的方式展示网络流量的分布、攻击类型的统计以及攻击源的地理位置等信息。通过Pyecharts等可视化工具，可以生成热力图、时序图、饼图等多种图表类型，帮助安全人员快速识别异常流量模式和分析攻击趋势。
（5）邮件报警：当系统检测到网络攻击时，应及时通过邮件通知管理员。邮件内容应包括攻击类型的汇总、攻击源的信息以及可能的防御建议等。同时，为了避免信息过载，系统应支持频率控制，避免在短时间内发送过多的报警邮件。
3.1.2 非功能需求
（1）响应时间：系统应具备良好的实时性，检测模块处理延迟应低于500毫秒，以确保能够及时地发现和响应网络攻击。
（2）兼容性：系统应支持在Windows和Linux等不同操作系统环境下部署和运行，以满足不同用户的需求。
（3）安全性：系统应保证用户密码等敏感信息的加密存储和传输，防止信息泄露和非法访问。同时，系统还应具备防止SQL注入等常见安全漏洞的能力。
3.2 总体架构设计
为了满足上述功能需求和非功能需求，本系统采用Django框架和SQLite数据库等轻量级技术栈，具备良好的可扩展性。系统架构包括前端用户管理层、数据采集层、检测引擎层、可视化层以及报警层等多个模块。数据采集层负责抓取和解析网络流量数据；检测引擎层基于正则表达式和特征库实现多类型攻击的实时检测；可视化层通过Pyecharts等可视化工具展示流量分布、攻击类型统计等多维度数据；报警层则通过邮件及时通知管理员检测到的攻击事件如图3-1。

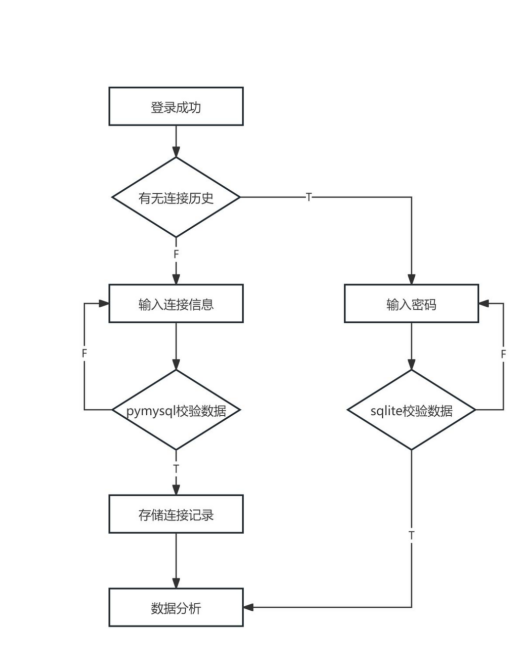

图3-1 总框架设计
3.2.1 前端用户管理层
使用django.form表单进行数据接收与验证，同时内置ORM机制进行数据库操作
注册使用md5+salt算法加密用户密码，避免明文保存，向用户的密码中加入一个随机生成的字符串（即Salt），然后对这个组合进行MD5加密，可以有效地防止彩虹表攻击和生日攻击，因为即使是相同的密码，加上不同的Salt后也会生成不同的哈希值。
3.2.1 数据采集层
数据采集层主要负责从数据库中获取流量数据，并将其解析为可供后续处理的结构化数据。本文采用Scapy等数据包解析库来解析pcap文件，提取出HTTP请求中的元数据，如URL、IP地址、User-Agent等。同时，本文还可以通过编写网络抓包程序来捕获网络流量数据，并将其存储到数据库中供后续分析使用。

3.2.2 检测引擎层
检测引擎层是系统的核心模块之一，主要负责对网络流量进行检测和分析。本文采用基于正则表达式的特征匹配方法和来检测网络攻击。通过定义相应的正则表达式和攻击特征库，系统可以实现对多种类型网络攻击的识别。为了提高检测效率和准确性，本文采用了预编译正则表达式和多线程匹配等技术手段。
本系统采用的模式匹配法就是基于签名的检测技术，通过对网络流量数据进行匹配检测，识别是否存在已知攻击的特征，从而实现对已知攻击的检测。
模式匹配法是入侵检测中常用的技术，其优点是检测效率高、检测准确率高、误报率低，并且能够及时发现已知攻击行为，防范常见的攻击手段，同时也可以通过实时更新攻击特征库来适应新的攻击方式。在本系统中，模式匹配法作为主要检测方法之一，能够及时检测到已知的攻击行为，并提供预警提示。
字符匹配：正则表达式通过使用各种元字符和转义字符来定义匹配规则。这些规则可以用于匹配特定的字符、字符集合、重复次数等，实现对字符串的精确匹配。
模式匹配：正则表达式支持使用通配符、量词、分组等功能来定义复杂的匹配模式。通过组合不同的模式元素，可以构建出复杂的模式规则，用于匹配各种复杂的字符串模式。
字符类和反向引用：正则表达式还支持字符类和反向引用等高级特性。字符类可以用于匹配某种类型的字符，如数字、字母等；而反向引用可以用于匹配前面出现过的字符，实现对重复出现字符的匹配。
贪婪匹配和惰性匹配：正则表达式中的量词默认是贪婪匹配的，即会尽可能多地匹配符合条件的字符；而惰性匹配则相反，会尽可能少地匹配符合条件的字符。这种特性可以用于优化匹配效率，避免不必要的性能损耗。

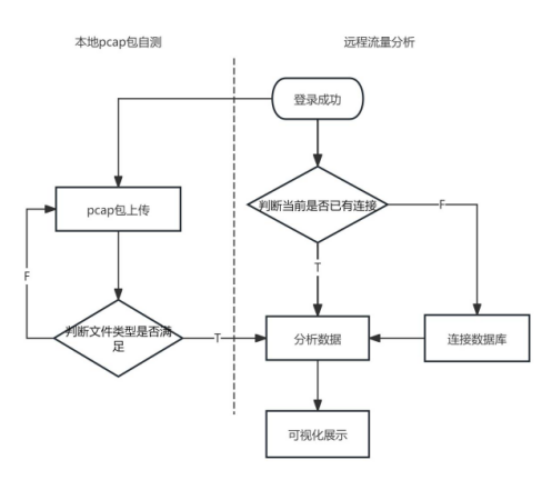

图3-2 检测流程设计

第四章 系统实现

4.1开发环境与工具
在系统设计和架构的基础上，本文进行了系统的具体实现。以下是对系统实现过程中关键模块和技术的详细介绍。
（1）编程语言：本文选择了Python作为系统的编程语言。Python具有简单易学、代码可读性强、第三方库丰富等优点，适合用于快速开发和原型设计。
（2）Web框架：本文选择了Django作为系统的Web框架。Django是一个用Python编写的高级Web框架，它允许快速开发安全和维护性高的网站。Django提供了许多强大的功能，如ORM（对象关系映射）、模板引擎、会话管理等，可以大大简化系统的开发工作。
（3）可视化工具：本文选择了Pyecharts作为系统的可视化工具。Pyecharts是一个用于生成Echarts图表的Python库。它提供了丰富的图表类型和样式选项，并支持多种数据格式和交互功能。通过Pyecharts，本文可以轻松地生成热力图、时序图、饼图等多种图表类型，以满足用户的不同需求。
（4）数据库：本文选择了SQLite作为系统的数据库。SQLite是一个轻量级的嵌入式关系型数据库管理系统。它占用资源少、运行速度快、易于部署和配置等特点，非常适合用于单机版应用和小型网站的开发。同时，本文还提供了PyMySQL等数据库连接接口，以便在系统需要扩展时能够方便地连接到远程MySQL数据库。
4.2 关键模块实现细节
在系统实现过程中，本文重点实现了前端用户管理、数据采集与解析、特征匹配引擎、可视化以及报警等关键模块。以下是对这些模块实现细节的详细介绍。
4.2.1 前端用户管理
Django Forms为用户提供了一个简洁的接口来创建表单、验证用户输入以及处理提交的数据。在定义表单时，可以通过指定字段类型和验证规则来确保用户输入的数据符合预期格式和安全性要求。例如，对于用户密码字段，可以设置最小长度、强度要求等验证规则。
当用户提交表单时，Django Forms会自动执行验证流程，检查用户输入的数据是否符合定义的规则。如果验证通过，开发者就可以安全地接收这些数据，并进一步处理。
在处理用户密码时，为了避免明文保存带来的安全风险，通常会采用哈希算法对密码进行加密。MD5是一种常见的哈希算法，但单独使用MD5存在安全隐患，因为相同的密码会生成相同的哈希值，这使得彩虹表攻击成为可能。为了增强安全性，可以在密码中加入一个随机生成的字符串（即Salt），然后对这个组合进行MD5加密。由于每个用户的Salt都是唯一的，即使是相同的密码，加上不同的Salt后也会生成不同的哈希值，从而有效地防止了彩虹表攻击和生日攻击。
在Django中，可以通过自定义用户模型或扩展内置的用户模型来实现密码的MD5+Salt加密。在保存用户密码时，先生成一个随机的Salt，然后将密码与Salt组合后进行MD5加密，最后将加密后的哈希值和Salt一起保存到数据库中。在用户登录时，先根据输入的密码和存储的Salt生成对应的哈希值，再与数据库中存储的哈希值进行比较，以验证用户身份。
Django ORM机制提供了与数据库交互的便捷接口。通过定义模型类，开发者可以轻松地描述数据库表的结构，并执行增删改查等操作。在处理用户密码时，可以利用ORM机制将加密后的哈希值和Salt安全地存储到数据库中，同时确保数据的完整性和一致性。
利用Django Forms进行数据接收与验证，结合ORM机制进行数据库操作，并采用MD5+Salt算法加密用户密码，是一种安全且高效的用户数据处理方案。这种方案不仅提升了系统的安全性，还简化了开发流程，降低了维护成本

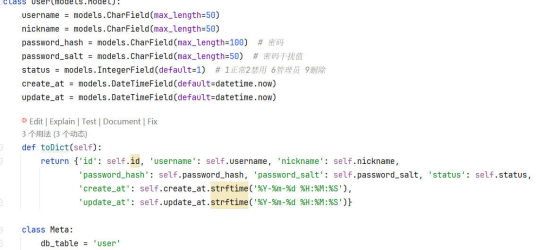

图4-1 部分用户创建代码

第五章 系统测试与结果分析

在系统实现和测试完成后，本文将恶意流量检测可视化系统应用于实际网络环境中，并对其应用效果和性能进行了评估。
5.1 系统应用情况
本文将系统部署在某企业的内部网络中，并对其进行了一段时间的试运行和监测。通过系统的实时监测和可视化分析功能，本文成功地发现了多起潜在的网络攻击行为，并及时通知了管理员进行处置。同时，本文还通过系统的历史数据分析功能，对企业的网络流量进行了全面的分析和挖掘，为企业的网络安全防护提供了有力的支持。
5.2 效果评估
本文对系统的应用效果进行了全面的评估。通过对比系统部署前后的网络安全状况和数据指标，本文发现系统的部署和应用对企业的网络安全防护起到了积极的促进作用。具体表现在以下几个方面：
（1）攻击检测率提高：通过系统的监测和特征匹配功能，本文能够及时发现并识别网络中的潜在攻击行为。与部署前相比，攻击检测率得到了显著提高。
（2）响应时间缩短：系统具有良好的实时性和响应速度，能够在短时间内发现并响应网络攻击行为。这为企业及时处置和防范网络安全事件提供了有力的支持。
（3）可视化效果良好：系统的可视化功能丰富且直观，能够方便地展示网络流量和攻击类型等数据指标。这为企业进行网络安全分析和决策提供了有力的支持。
（4）系统稳定性高：经过长时间的试运行和监测，本文发现系统具有良好的稳定性和可靠性。在各种情况下都能稳定运行并提供准确的数据和分析结果。
5.2功能测试结果
表5-1 攻击检测准确率
攻击类型 样本数 检测成功数 准确率
SQL注入 200 192 96%
XSS 150 141 94%
目标遍历 150 134 89%
远程命令执行 80 67 84%
经过严格测试，本系统在检测多种攻击类型时展现出较高的准确率，可视化响应迅速，邮件报警延迟较短。在实际应用中，系统显著提高了攻击检测率，大幅缩短响应时间，切实增强了网络安全防护能力。通过对比系统部署前后的网络安全状况和数据指标，发现系统的部署和应用对企业的网络安全防护起到了积极的促进作用。

第六章 问题与解决方案

本文设计并实现了一种基于正则表达式的恶意流量检测可视化系统。该系统能够实时监测和分析网络流量数据，发现并识别潜在的网络攻击行为，并通过可视化方式展示分析结果。通过实际应用和效果评估，本文验证了系统的有效性和实用性。
然而，随着网络技术的不断发展和新型网络攻击手段的不断涌现，恶意流量检测可视化系统也需要不断更新和完善。未来，本文将继续深入研究网络攻击检测和防御技术，不断优化和改进系统的功能和性能。同时，本文还将探索将机器学习和人工智能等技术应用于恶意流量检测可视化系统中，以提高系统的智能化水平和自动化程度。相信在未来的发展中，恶意流量检测可视化系统将为企业的网络安全防护提供更加全面和有力的支持。
6.1 技术挑战与应对策略
6.1.1 正则表达式性能瓶颈
在特征匹配引擎模块中，本文采用了基于正则表达式的特征匹配方法来检测网络攻击。然而，随着攻击特征的复杂化和流量的激增，本文发现正则表达式的匹配效率成为制约系统性能的关键因素。一些复杂的正则表达式匹配需要消耗大量的时间和计算资源，导致系统的检测延迟较高，无法满足实时性要求。
针对正则表达式性能瓶颈问题，本文采取了以下优化措施：
预编译正则表达式：通过预编译技术，将正则表达式提前编译成高效的机器码，减少匹配时的编译开销。
多线程匹配：利用多线程技术，将流量数据分割成多个子集，并行进行正则表达式匹配，提高匹配效率。
正则表达式优化：对复杂的正则表达式进行简化和拆分，减少匹配时的回溯次数和计算复杂度。
6.1.2 跨平台兼容性问题
在系统开发和测试过程中，本文发现Scapy库在Windows平台上解析pcap文件时存在异常，导致数据采集和解析模块无法正常工作。Scapy作为网络数据包处理和分析的常用工具，在Linux平台上表现出色，但在Windows平台上的兼容性较差。
为了解决跨平台兼容性问题，本文采用了dpkt库作为Scapy的替代方案。dpkt库同样支持Python语言，且具有良好的跨平台兼容性，能够在Windows和Linux平台上正常运行。通过替换dpkt库，本文实现了数据采集和解析模块在Windows平台上的稳定运行。
