Conv1D 是一种专门用于处理一维数据的卷积层。它通过滑动卷积核（滤波器）在输入序列上进行卷积操作，从而提取局部特征。与二维卷积（Conv2D）不同，Conv1D 只在一个维度上进行卷积，适合处理时间序列数据、音频信号和文本数据。

一、Conv1D 介绍

1.1 结构

• 输入层：一维输入数据，通常为形状为 (batch_size, in_channels, sequence_length 的张量。
• 卷积层：包含out_channels个可学习的​​卷积核​​，​​每个卷积核的形状​​为(in_channels, kernel_size)。
  • 权重张量：(out_channels, in_channels, kernel_size)
  • 偏置项： (out_channels,)。
• 激活层：通常使用 ReLU 激活函数，引入非线性。

1.2 参数

• in_channels​​ : 输入数据的通道数
• out_channels​​：卷积核的数量，决定了输出特征图的深度。

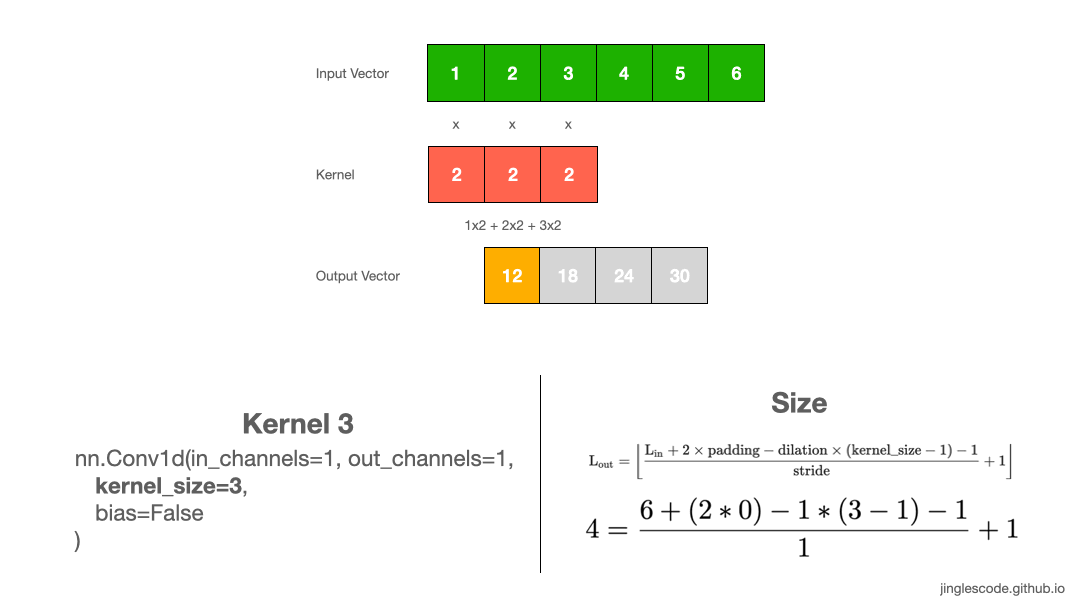

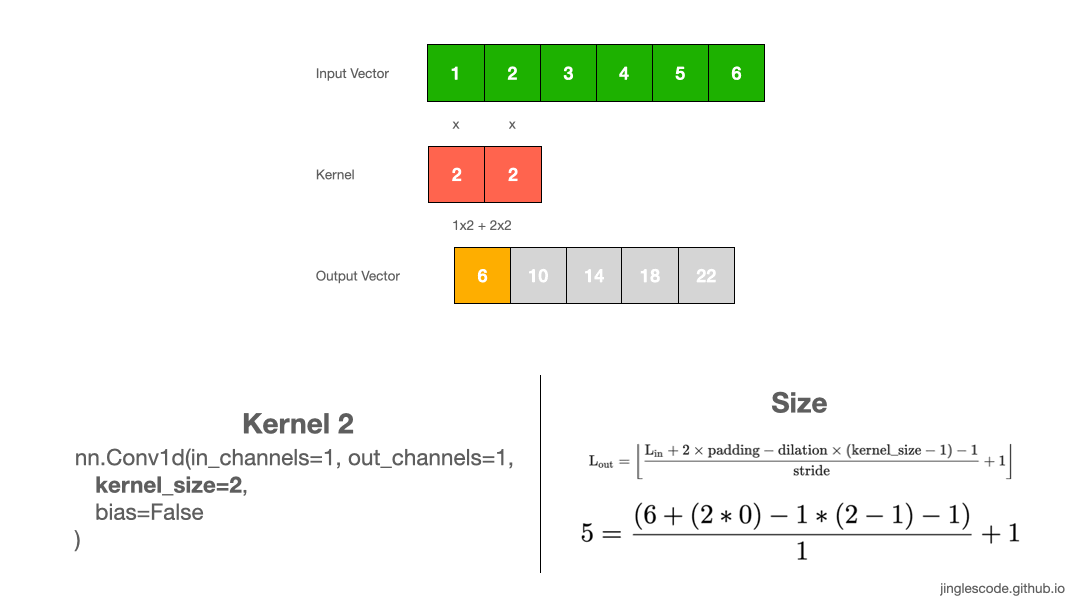

• kernel_size：卷积核的大小，决定了每次卷积操作覆盖的输入长度。

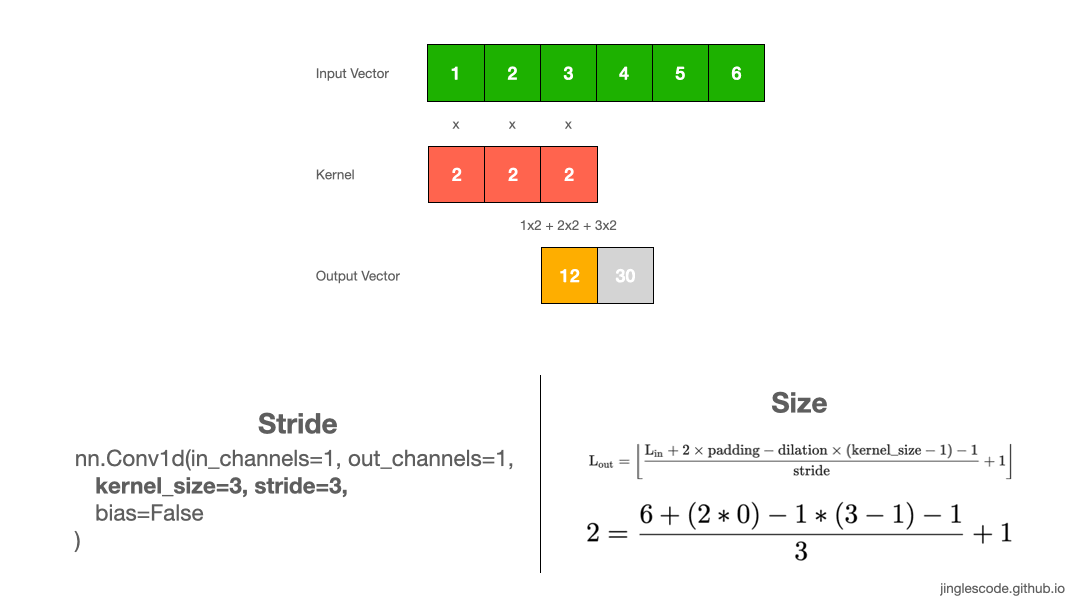

• stride：步幅，卷积核在输入序列上滑动的步长，默认为 1。步长 > 1 相当于下采样。

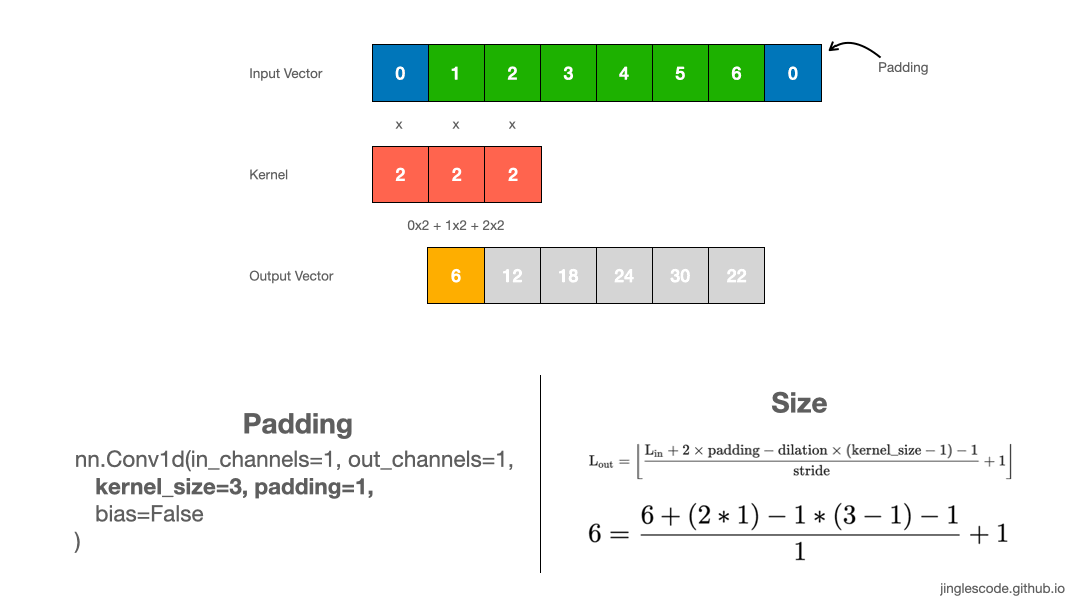

• padding：填充方式，可以是 ‘valid’（无填充）或 ‘same’（填充以保持输出大小与输入相同）。整数：指定在序列​​首尾​​各添加的填充数量。
• activation：激活函数，通常使用 ReLU。
• dilation​​：空洞率，控制卷积核元素的间距，用于扩大感受野而不增加参数数量。默认为 1。

1.3 输入输出维度

• 输入数据维度：
  (batch_size, in_channels, sequence_length)

• 输出数据维度：
  (batch_size, out_channels, new_sequence_length)

• 输出序列长度new_sequence_length：

  • 通用公式：
    $$\text{new\_sequence\_length}=\lfloor \frac{\text{sequence\_length}+2\times \text{padding}-\text{dilation}\times (\text{kernel\_size}-1)-1}{\text{stride}}+1\rfloor$$

  • 使用valid填充时：
    $$\text{new\_length}=\frac{\text{sequence\_length}-\text{kernel\_size}}{\text{strides}}+1$$

  • 使用same填充时：
    $$\text{new\_length}=\text{sequence\_length}$$

1.4 计算过程

在卷积操作中，卷积核的权重与输入数据的对应区域进行逐元素相乘，然后求和，得到一个输出值。
单通道情况下的计算：
$$Y[i]=\sum _{j=0}^{k-1}X[i+j]\cdot W[j]+b$$
其中：

• $Y[i]$：输出特征图的值。
• $X$ ：输入序列。
• $W$ ：卷积核的权重。
• $b$ ：偏置项。
• $k$ ：卷积核的大小。

多通道情况下的计算:
$$Y[c,i]=b[c]+\sum _{d=0}^{C_{in}-1}\sum _{j=0}^{k-1}X[d,i+j]\cdot W[c,d,j]$$

其中：

• $Y[c,i]$：输出特征图在通道$c$、位置 $i$的值
• $b[c]$：通道 $c$的偏置项
• $C_{in}$：输入通道数
• $X[d,i+j]$：输入序列在通道 $d$、位置 $i+j$的值
• $W[c,d,j]$：卷积核在输出通道 $c$、输入通道$d$、位置$j$的权重

实际计算中还需要考虑步长（stride）和填充（padding）：

$$Y[c,i]=b[c]+\sum _{d=0}^{C_{in}-1}\sum _{j=0}^{k-1}{X}_{padded}[d,i\times s+j]\cdot W[c,d,j]$$

其中：

• $s$：步长（stride）
• $X_{padded}$：填充后的输入序列
• $i$：输出位置索引，范围从 0 到 $L_{out}-1$
• $L_{out}$：输出序列长度





二、代码示例

通过两层 Conv1D 处理一段音频，打印每层的输出形状、参数形状，并可视化特征图。

import librosa
import matplotlib.pyplot as plt
import torch
import torch.nn as nn


# 定义 Conv1D 模型
class Conv1DModel(nn.Module):
    def __init__(self):
        super(Conv1DModel, self).__init__()
        self.conv1 = nn.Conv1d(in_channels=1, out_channels=2, kernel_size=3, stride=1, padding=1)
        self.conv2 = nn.Conv1d(in_channels=2, out_channels=4, kernel_size=3, stride=1, padding=1)

    def forward(self, x):
        x = self.conv1(x)
        x = self.conv2(x)
        return x


# 使用 librosa 读取音频文件
file_path = 'test.wav'
waveform, sample_rate = librosa.load(file_path, sr=None, mono=True)

# 提取 2-3 秒的音频片段
start_time = 2  # 开始时间（秒）
end_time = 3  # 结束时间（秒）
start_sample = int(start_time * sample_rate)
end_sample = int(end_time * sample_rate)
audio_segment = waveform[start_sample:end_sample]

# 打印原始输入数据的维度
print(f"Original input shape: {audio_segment.shape}")

# 将音频信号调整为适合 Conv1D 的输入形状
# 输入形状为 (batch_size, channels, sequence_length)
audio_segment = audio_segment.reshape(1, 1, -1)  # batch_size=1, channels=1

# 转换为 PyTorch 张量
audio_tensor = torch.tensor(audio_segment, dtype=torch.float32)

# 创建模型实例
model = Conv1DModel()

# 打印每一层卷积层的参数形状
print(f"Conv1 Layer 1 parameters shape: {model.conv1.weight.shape}")
print(f"Conv1 Layer 1 bias shape: {model.conv1.bias.shape}")
print(f"Conv1 Layer 2 parameters shape: {model.conv2.weight.shape}")
print(f"Conv1 Layer 2 bias shape: {model.conv2.bias.shape}")

# 进行前向传播以获取每一层的输出
output1 = model.conv1(audio_tensor)  # 第一层输出
output2 = model.conv2(output1)  # 第二层输出

# 打印每一层的输出形状
print(f"Input: {audio_tensor.shape}")
print(f"Output shape after Conv1D Layer 1: {output1.shape}")
print(f"Output shape after Conv1D Layer 2: {output2.shape}")

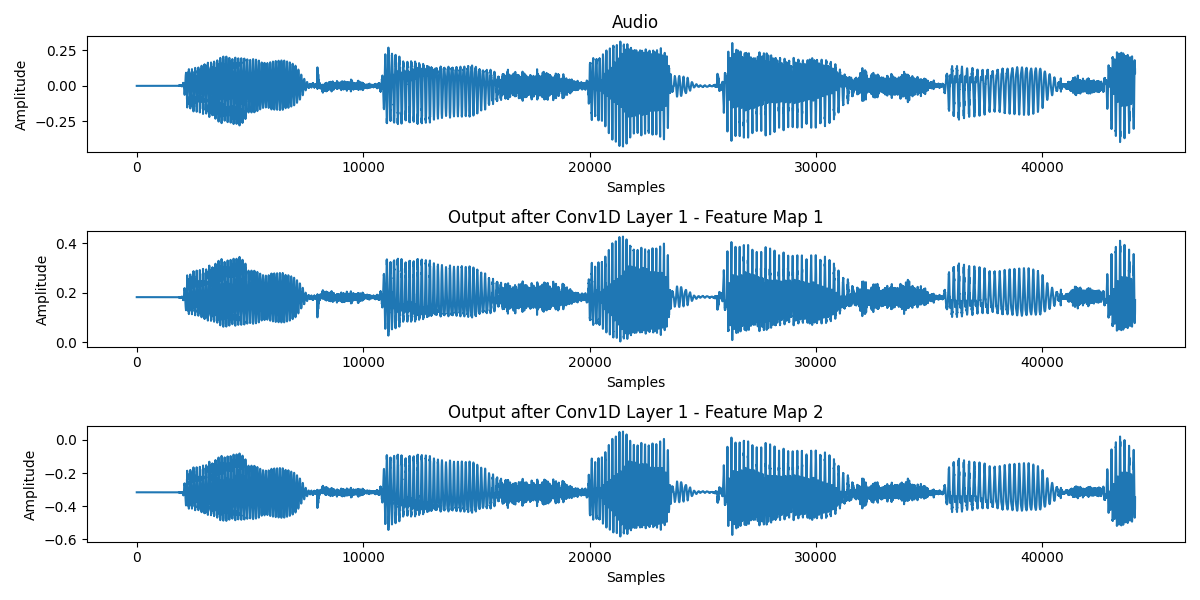

# 可视化原始音频信号
plt.figure(figsize=(12, 6))
plt.subplot(3, 1, 1)
plt.plot(audio_segment[0, 0, :])
plt.title("Audio")
plt.xlabel("Samples")
plt.ylabel("Amplitude")

# 可视化第一层输出的所有特征图
for i in range(output1.shape[1]):  # 遍历每个特征图
    plt.subplot(output1.shape[1] + 1, 1, i + 2)  # 1个原始信号 + output1.shape[1]个特征图
    plt.plot(output1[0, i, :].detach().numpy())
    plt.title(f"Output after Conv1D Layer 1 - Feature Map {i + 1}")
    plt.xlabel("Samples")
    plt.ylabel("Amplitude")

plt.tight_layout()
plt.show()

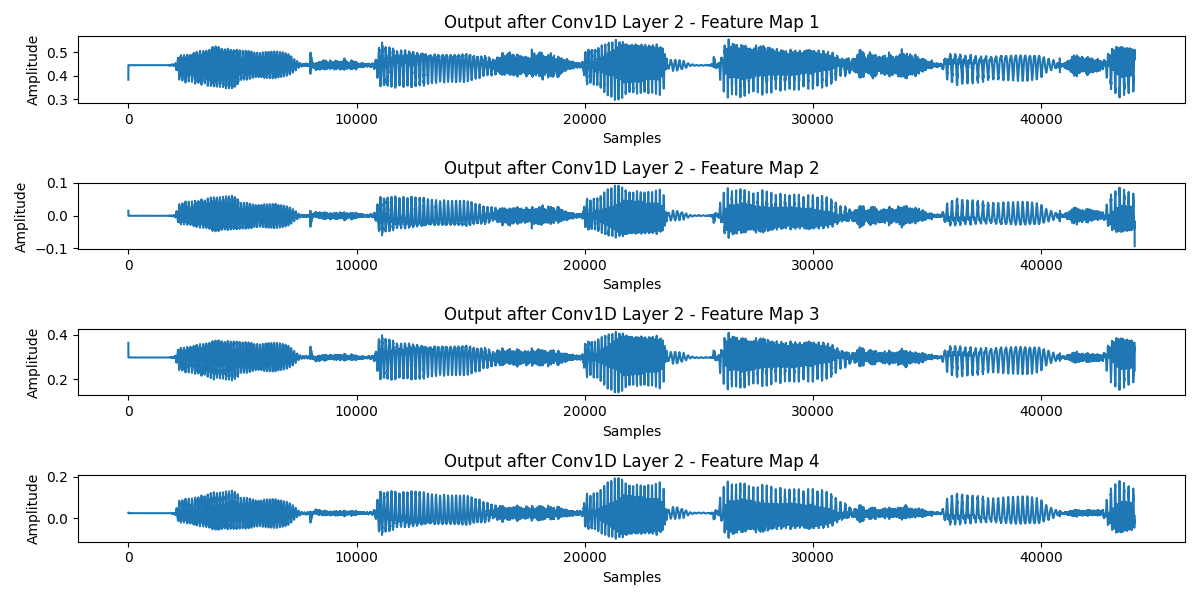

# 可视化第二层输出的所有特征图
plt.figure(figsize=(12, 6))
for i in range(output2.shape[1]):  # 遍历每个特征图
    plt.subplot(output2.shape[1], 1, i + 1)  # 5个子图
    plt.plot(output2[0, i, :].detach().numpy())
    plt.title(f"Output after Conv1D Layer 2 - Feature Map {i + 1}")
    plt.xlabel("Samples")
    plt.ylabel("Amplitude")

plt.tight_layout()
plt.show()

Original input shape: (44100,)
Conv1 Layer 1 parameters shape: torch.Size([2, 1, 3])
Conv1 Layer 1 bias shape: torch.Size([2])
Conv1 Layer 2 parameters shape: torch.Size([4, 2, 3])
Conv1 Layer 2 bias shape: torch.Size([4])
Input: torch.Size([1, 1, 44100])
Output shape after Conv1D Layer 1: torch.Size([1, 2, 44100])
Output shape after Conv1D Layer 2: torch.Size([1, 4, 44100])
