第三章 STM32F1微处理器架构

3.1 嵌入式系统芯片架构简介

3.1.1 图灵机模型->嵌入式系统工作原理

1. 图灵机

理想机器，简单、机械步骤->模拟人类一切数学运算。

图灵机设想：一条无限长的含一个个方格的纸带，上面可以读写0、1以及空白。

基本操作：读取指向的内容、修改或擦除内容、左右移动修改临近方框值。

2. 简单举例

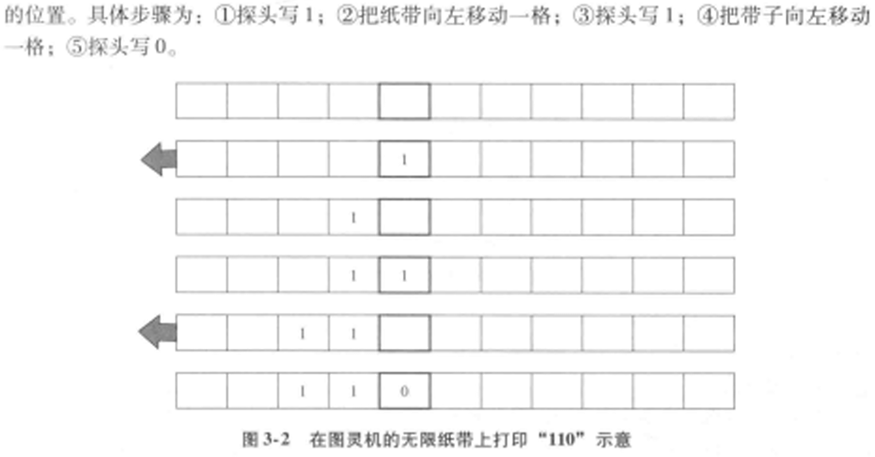

图灵机设想上打印110的过程，如图3-2所示。

3. 简单程序

利用图灵机设计思想设计实现“状态反转”的程序，如前面打印的“110”的每个位进行二进制反转变成“001”。

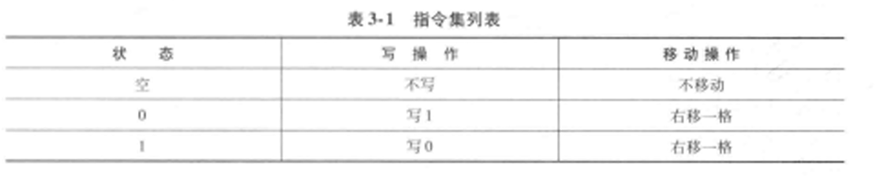

（1）预定义指令集：相当于对照表，确定下一步操作，如表3-1所示

（2）移动探头，对比指令集，进行读写操作

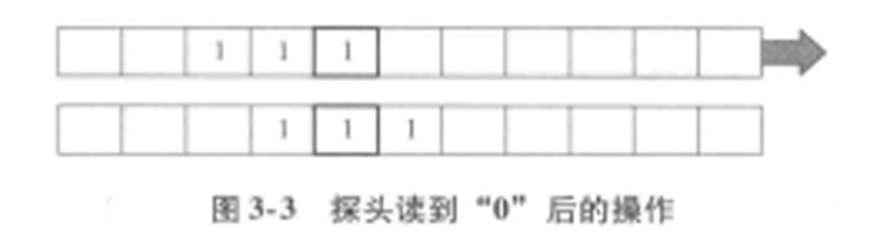

探头指向0，则写1，并右移，如图3-3所示。

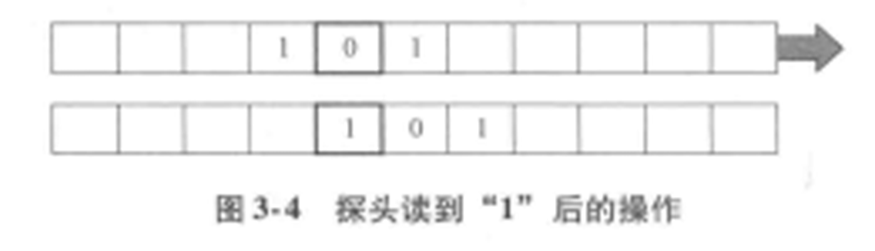

探头指向1，则写0，并右移，如图3-4所示。

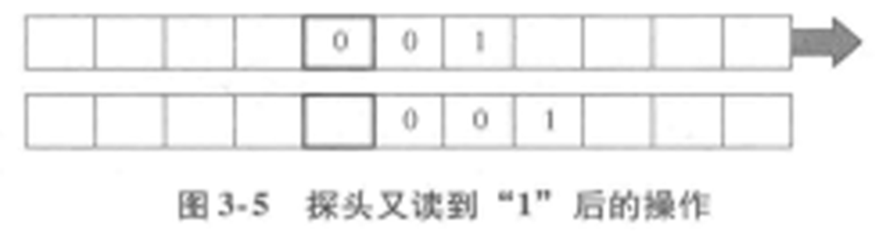

探头指向1，写0并右移，如图3-5所示。

此时探头指向空白，对比指令集进行的下一步操作为不写不移，此时图灵机设想便实现简单的“状态反转”的程序。

4. 机器状态

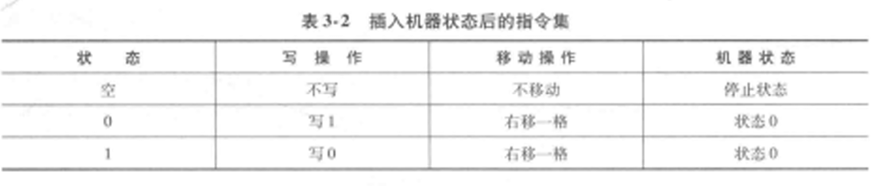

为避免图灵机在对照指令集后不右移时重复执行命令，需要引入机器状态的概念，如表3-2所示。

此时，探头读取到最后空格时就会停止。

只要持续增加方格中可能出现的状态，相应指令集的行数也会增加，此时通过前面简单程序的步骤即可实现更加复杂的数学运算。

---

3.1.2 冯·诺依曼结构与哈佛结构介绍

1. 冯·诺依曼结构

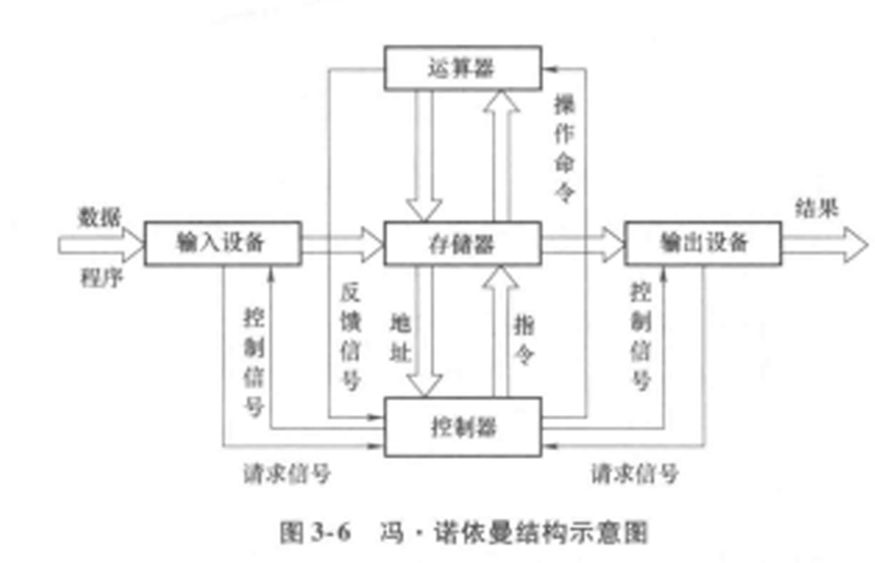

提出了计算机制造的三个基本原则：采取二进制逻辑、程序存储执行、计算机五大组成部分（运算器、控制器、存储器、输入设备、输出设备），其结构示意图如图3-6所示。

可见，无限长纸带--->存储器、读写头--->输入输出、规则指令集--->运算器、纸带移动逻辑--->控制器。

---

2. 哈佛架构

一种将程序指令和数据存储分开的存储器架构。

CPU(-->程序指令存储器)-->读取程序指令(--->解码)--->数据地址

-->相应数据存储器---读取数据---->下一步操作(执行等)

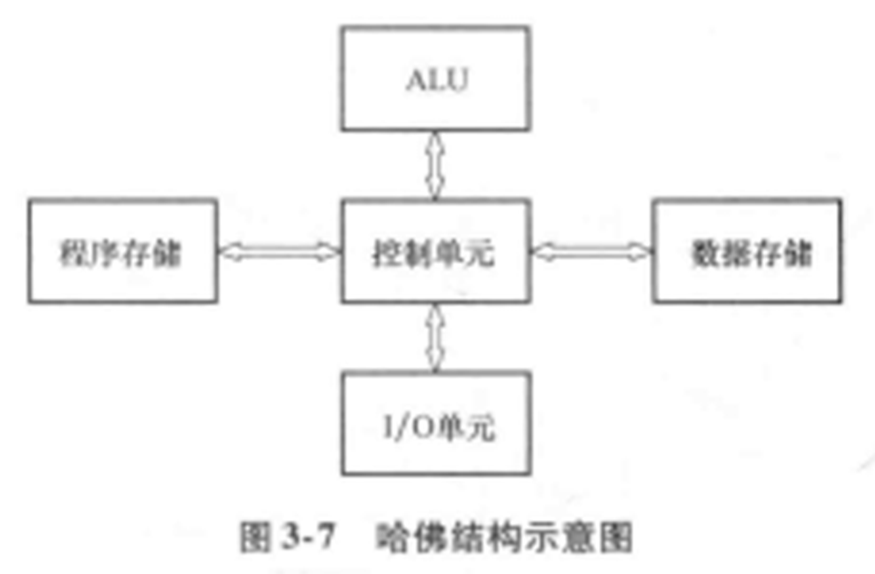

该架构分离指令与数据的储存，使得指令和数据的存储可以同时进行，且有不同的数据宽度，哈佛结构示意图如图3-7所示。

两大明显特点：

1. 指令与数据进行独立存储，各自不可共存；

2. CPU与两存储器的通信是使用两条独立总线作为专用通信路径，且俩总线毫无关联。

优点：该架构处理器执行效率较高、程序指令与数据指令分开存储、可预读下一条指令。

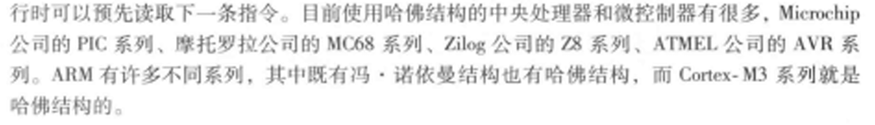

目前ARM有较多系列，既有冯·诺依曼架构，也有哈佛架构，其中Cortex-M3系列就是哈佛架构。

---

3.1.3 算术逻辑单元ALU

算术逻辑单元（Arithmetic Logic Unit, ALU），CPU的执行单元，是CPU的核心组成部分。ALU由与门和或门构成，主要进行算术和逻辑运算。下面简单介绍其基本实现思想，便于更好地理解ARM的内部架构。

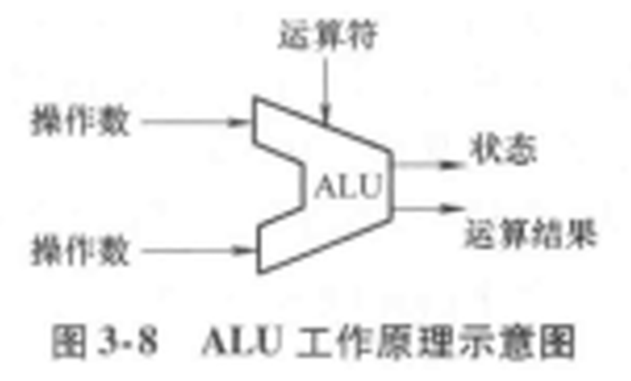

ALU工作原理示意图如图3-8所示，其有四大关键要素：操作数、运算符、状态、运算结果。其中状态是指进行运算后结果可能超出CPU的最高位数或其他情况的溢出，可能是负数、0，也可能是进位等状态。

控制单元从数据存储器、指令存储器取出操作数与运算符，作为ALU的输入，经过运算后输出的运算结果和状态再次输入相应地存储单元。

整个程序执行的实现过程：一系列需要ALU处理的事情按顺序给到相应的数据存储器和指令存储器中，然后控制单元--取出--输入ALU--经过ALU处理---结果输出存入相应位置。

其中的输入输出会有对应的IO端口进行输入输出，处理的内容、顺序以及结果的输出等可使用相应的程序代码实现。

---

3.1.4 Cortex-M3架构

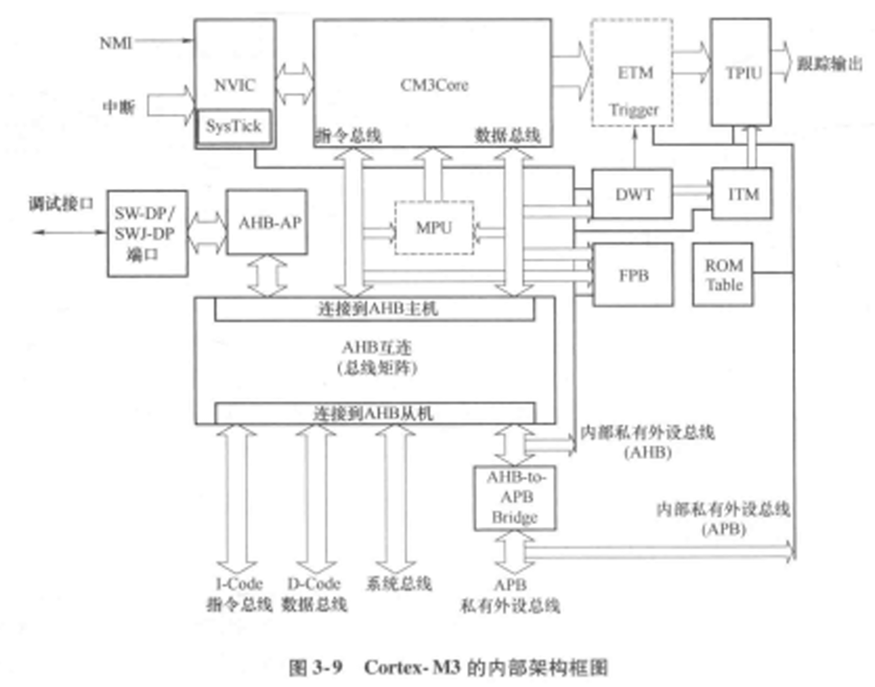

Cortex-M3是一款32位处理器内核，具有低功耗、少门数、中断延时短、调试成本低等优点。Cortex-M3采用哈佛架构，拥有独立的指令总线和数据总线，两者共享同一个4G的存储空间。Cortex-M3的内部架构框图如图3-9所示。

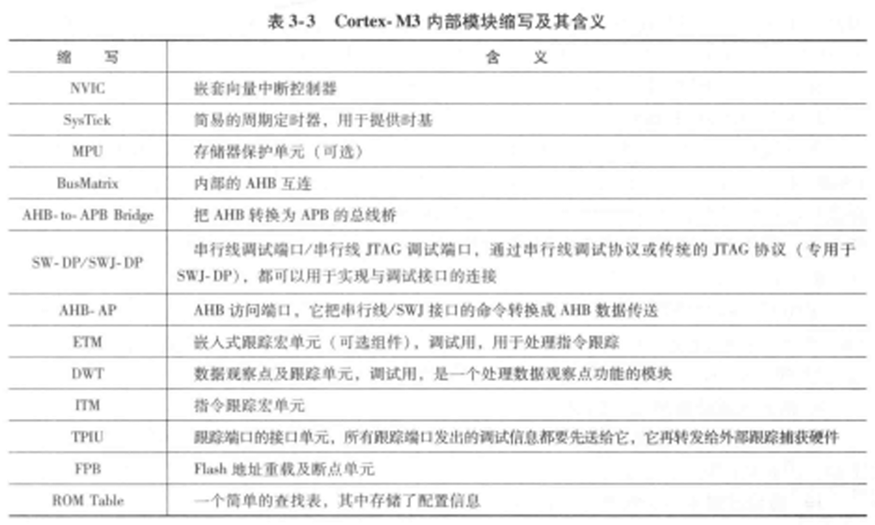

由图可见，Cortex-M3内部含有多条总线接口，便于读取指令和访问数据并行执行，性能成倍提升。同时与通用计算机CPU相比，其内部不仅包含CM3Core核心，还集成了总线桥、SysTick等模块，更像一个“处理子系统”。图3-9中内部模块的缩写和含义如表3-3。

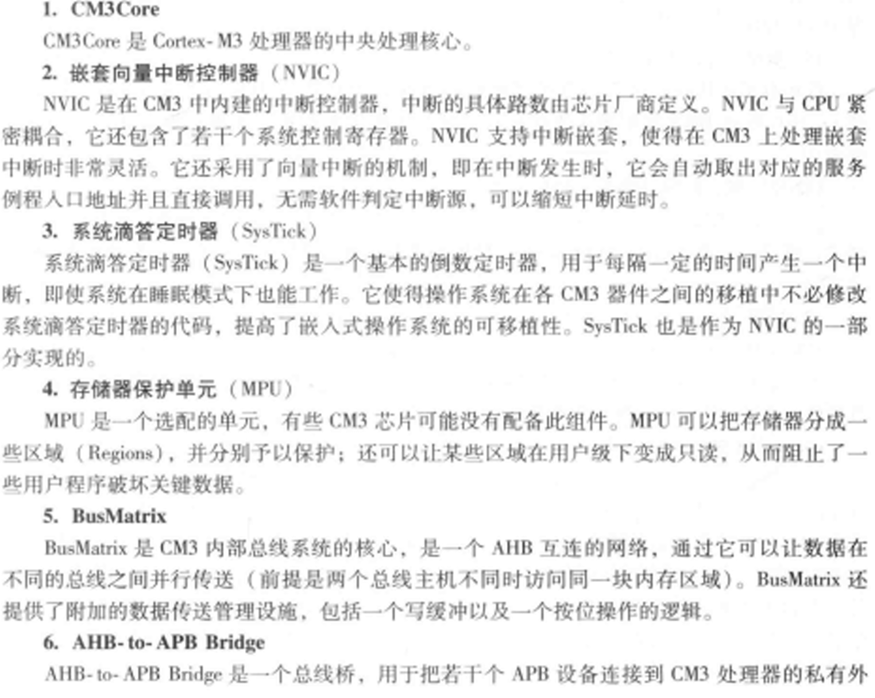

在图3-9中，与应用程序关联的模块主要如下所示：

---

3.1.4 ARM指令集与流水线

3.1.4.1 ARM指令集

1. 定义：给 ARM 核执行的操作指令系统，每条指令含 “执行指令”+“操作数据” 两部分。

2. 涵盖类别：若要 ARM 核完整处理数据，指令集需包含跳转、数据处理、PSR 处理、加载 / 存储、协处理器、异常产生 六大指令。

3. 编译：程序需编译成 CPU 能识别的底层代码（指令集），编译由开发工具自动完成。

4. 指令集多样性：厂家可自定义指令规范 / 语言，再开发对应编译器；指令集有多种，Cortex - M3 用 Thumb - 2 指令集。

3.1.4.2 流水线技术（以 Cortex - M3 三级流水线为核心）

1. 作用：让多个功能部件并行工作，缩短程序执行时间，提升处理器核效率与吞吐率，是微处理器设计关键技术。

2. ARM 流水线类型

   (1) 三级流水线：取指 → 解码 → 执行（Cortex - M3 采用）。

   (2) 五级流水线：在三级基础上，增加 LS1（加载 / 存储指令指定数据）、LS2（提取、符号扩展，字节 / 半字加载数据） 阶段。

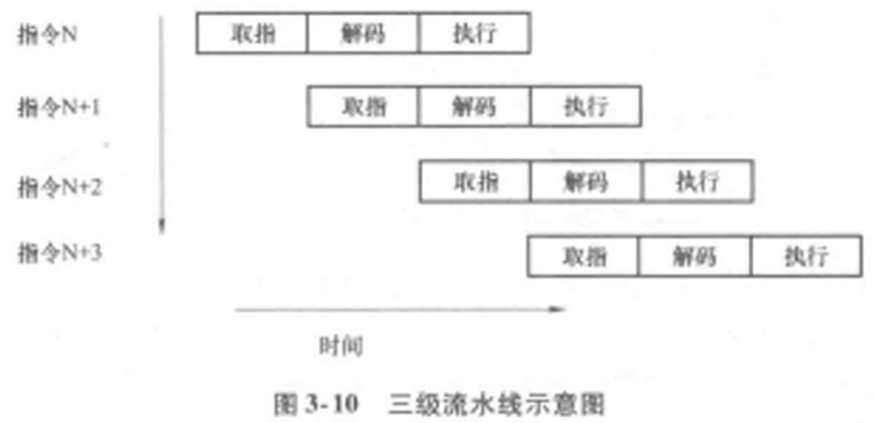

3. 三级流水线执行逻辑（理想状态）

   执行第 N 条指令时，同时对 (N + 1) 条指令解码、对 (N + 2) 条指令取指，流水线持续流转。

4. 流水线 “清空” 场景：执行分支指令，或直接修改程序计数器（PC）导致跳转时，ARM 内核会清空流水线，重新取指。

---

3.1.6 操作模式和特权等级

3.1.6.1 操作模式

Cortex - M3 支持两种操作模式，用于区分执行代码的类型：

• Handler 模式：执行异常处理例程的代码。

• 线程（Thread）模式：执行普通应用程序的代码。

3.1.6.2 特权级别

两种特权级别，是对存储器访问的保护机制：

• 特权级：程序可访问所有范围存储器（若有 MPU，需在 MPU 规定禁止区域外），且能执行所有指令。

• 用户级：不能访问系统控制空间（SCS，含配置寄存器及调试组件寄存器）；禁止使用 MSR 访问特殊功能寄存器（APSR 除外），若访问会产生异常。

3.1.6.3 模式与特权级的关系

代码类型	特权级	用户级
异常 Handler 代码	Handler 模式	错误的用法
主应用程序代码	线程模式	线程模式

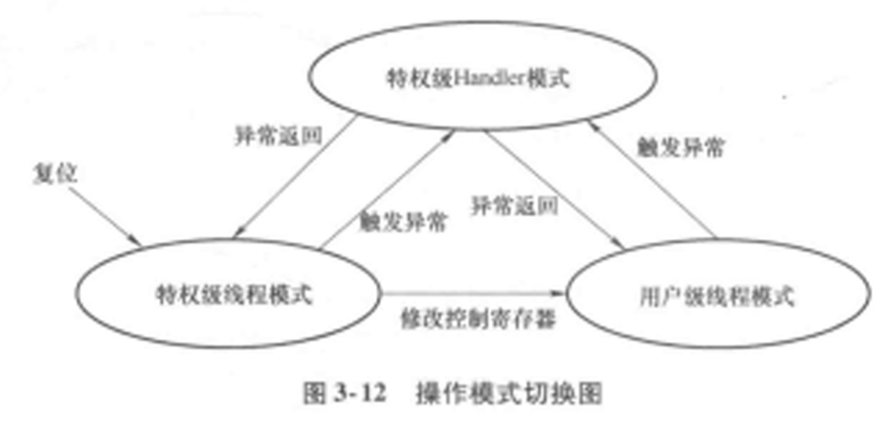

3.1.6.4 模式切换

（1）从特权级到用户级

可通过修改控制寄存器进入用户级。

（2）从用户级到特权级

1. 不能直接通过改写控制寄存器返回，唯一途径是异常。

2. 需执行系统调用指令（SVC）触发 SVC 异常，由异常服务程序（通常是操作系统的一部分）接管，若批准，异常服务程序修改控制寄存器，才能在用户级的线程模式下重新进入特权级。

3. 若程序执行中触发异常，处理器先切换进入特权级，异常服务例程执行完毕退出时，再返回先前状态。

3.1.6.5 引入意义

1. 硬件水平限制不受信任或未调试好的程序随意配置关键寄存器，提高系统可靠性。

2. 若配置 MPU，可作为特权机制的补充，保护关键存储区域（如操作系统区域）不被破坏。

---

3.1.7 异常、中断和向量表

1. 异常

ARM正按预定步骤执行程序时被迫终止后进入的状态模式，称为异常。且处理异常之前，ARM内核会先保存当前处理器状态，便于处理程序结束后恢复执行原来的程序。

2. 异常的分类

经典ARM微处理器包括7种异常：复位异常、未定义指令异常、软件中断异常、预取指令异常、数据异常、中断(IRQ)、快速中断(FIQ)。

3. 异常与中断

(1) 异常 ---- 中断的强化、异常的一个子集

(2) 异常/中断 ---- 软硬件进行异步工作的一种方式

4. 异常向量表

经典ARM微处理器发生异常时，会自动调用预先写好的异常处理程序。为了让ARM核能自动调用异常处理程序，必须规定一个位置作为存放异常处理程序入口。

由于异常含有多种，因此ARM微处理器设计者把7种异常的入口放到一起构成了一张表，称为异常向量表。

---

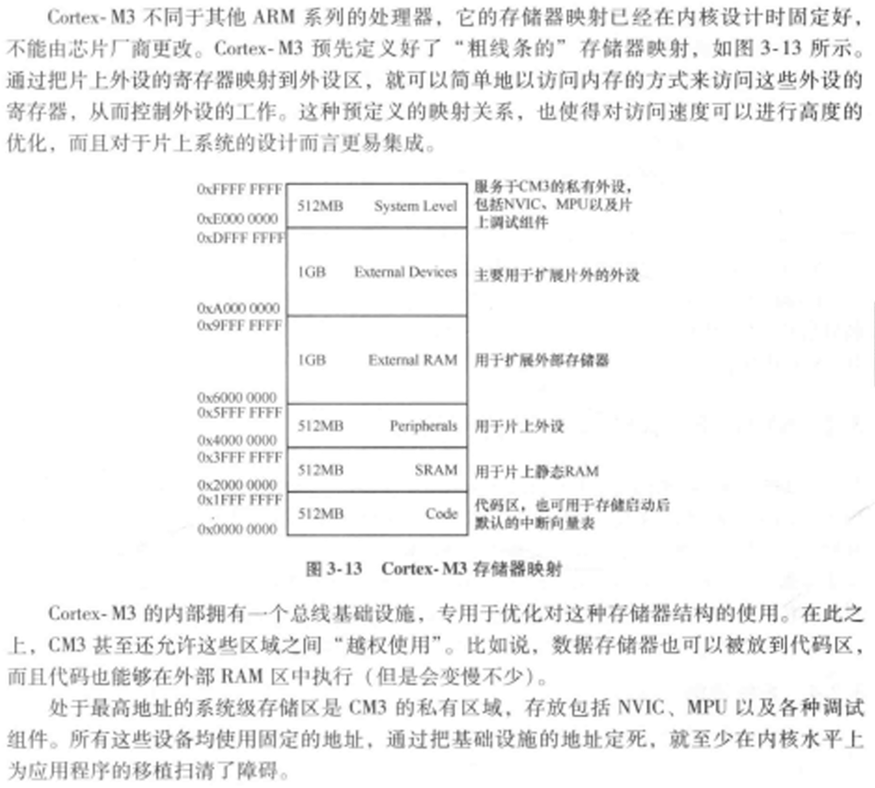

3.1.8 存储器映射

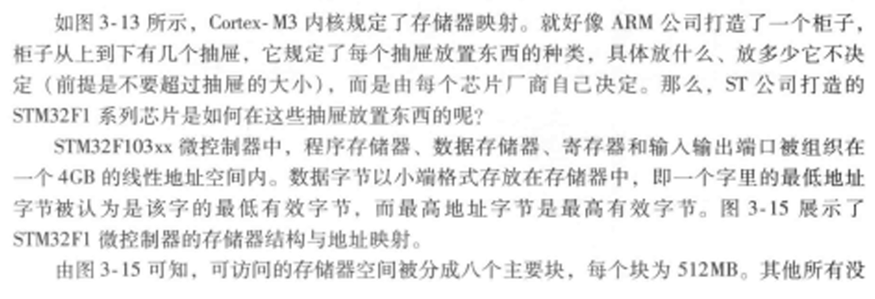

存储器映射，是指芯片中或芯片外的Flash、RAM、外设、BOOKBLOCK等进行的统一编址，也就是用地址表示对象。

---

3.1.9 调试支持

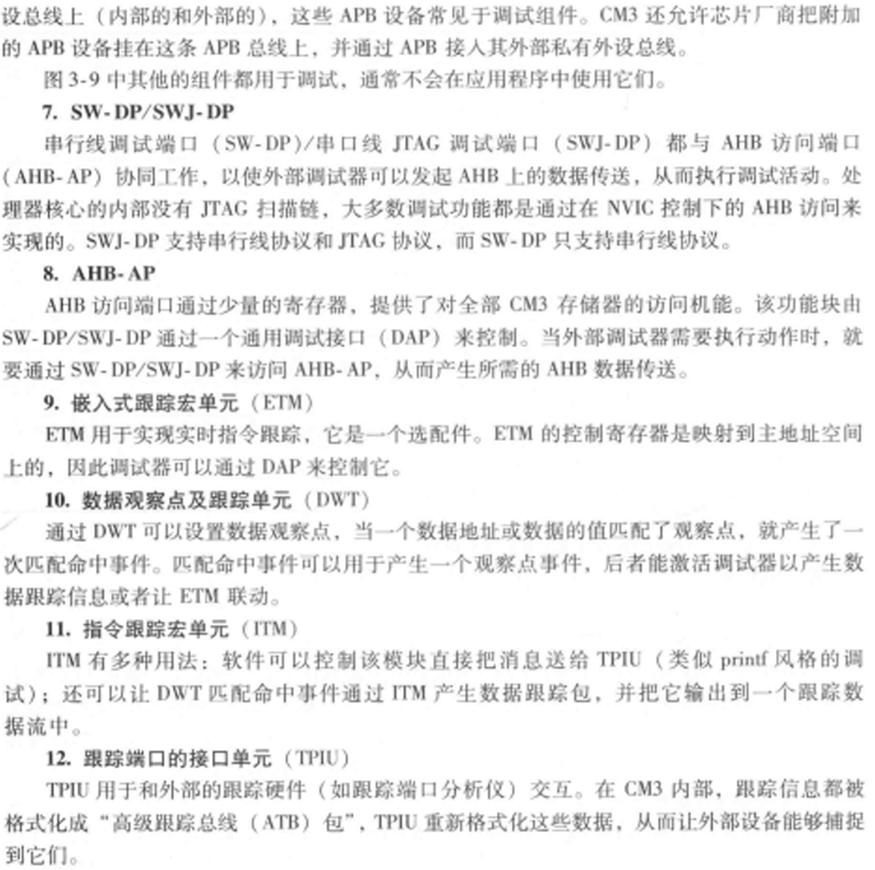

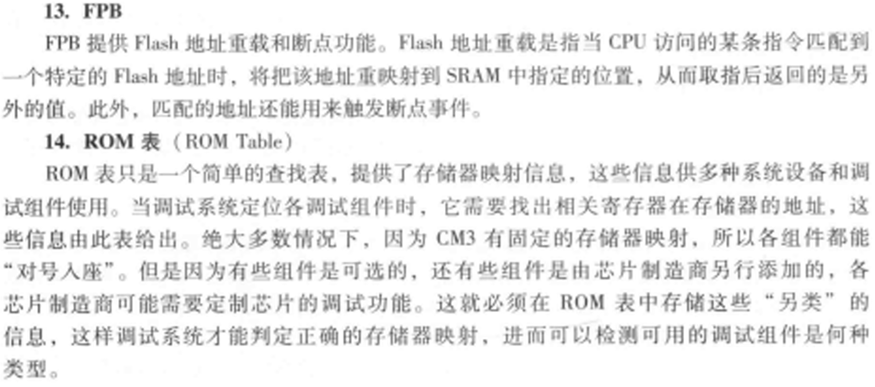

Cortex-M3内部搭载了很多调试组件，可用于在硬件水平上支持调试操作，如指令断点、数据观察点等。另外为支持更高级的调试，还可选一些组件，如指令跟踪和多种类型的调试接口。

CM3丰富的调试功能可分为侵入式调试和非侵入式调试两类，每类中都有更具体的调试项目。

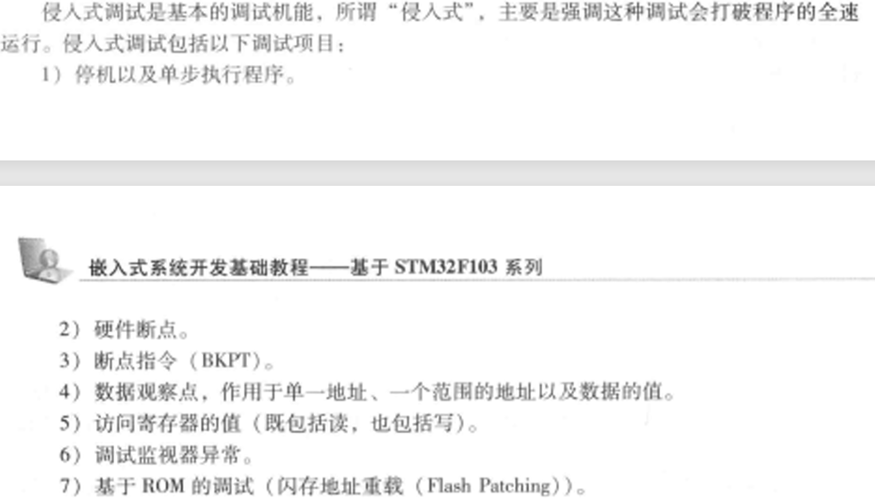

1. 侵入式调试

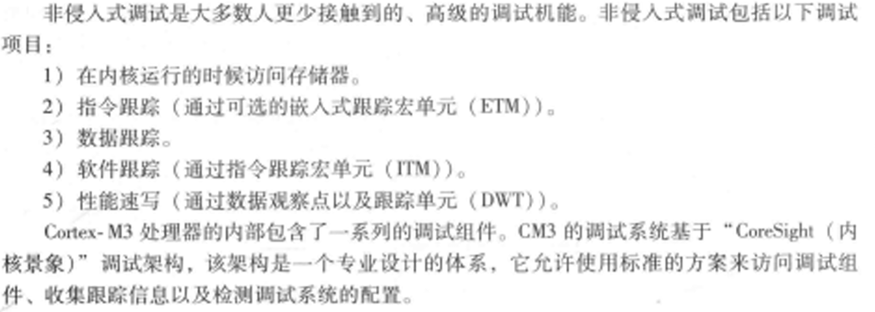

2. 非侵入式调试

---

3.2 STM32F1对Cortex-M的实现

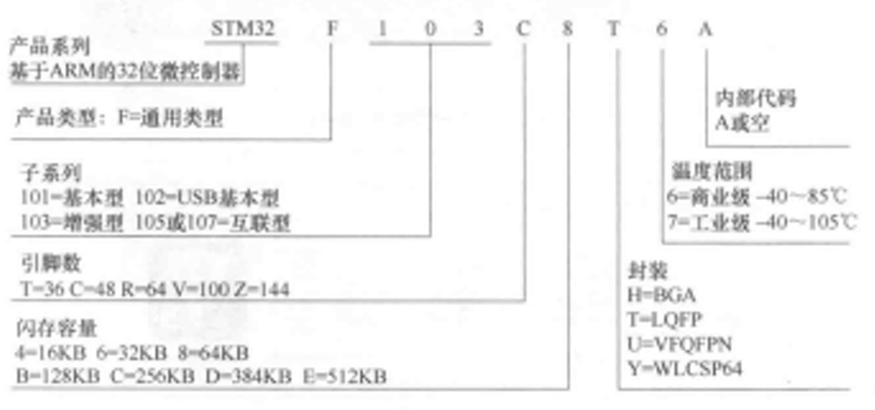

STM32，ST公司出品，基于ARM Cortex-M3内核的32位处理器。其具有功耗控制杰出、外设众多、性价比高等优点。其中STM32F1系列就时属于中低端的32位的Cortex-M3内核的ARM微处理器，根据芯片的命名规则可以看出该系列芯片的片内Flash的大小。

下面，简单介绍STM32对ARM Cortex-M架构的实现方案。

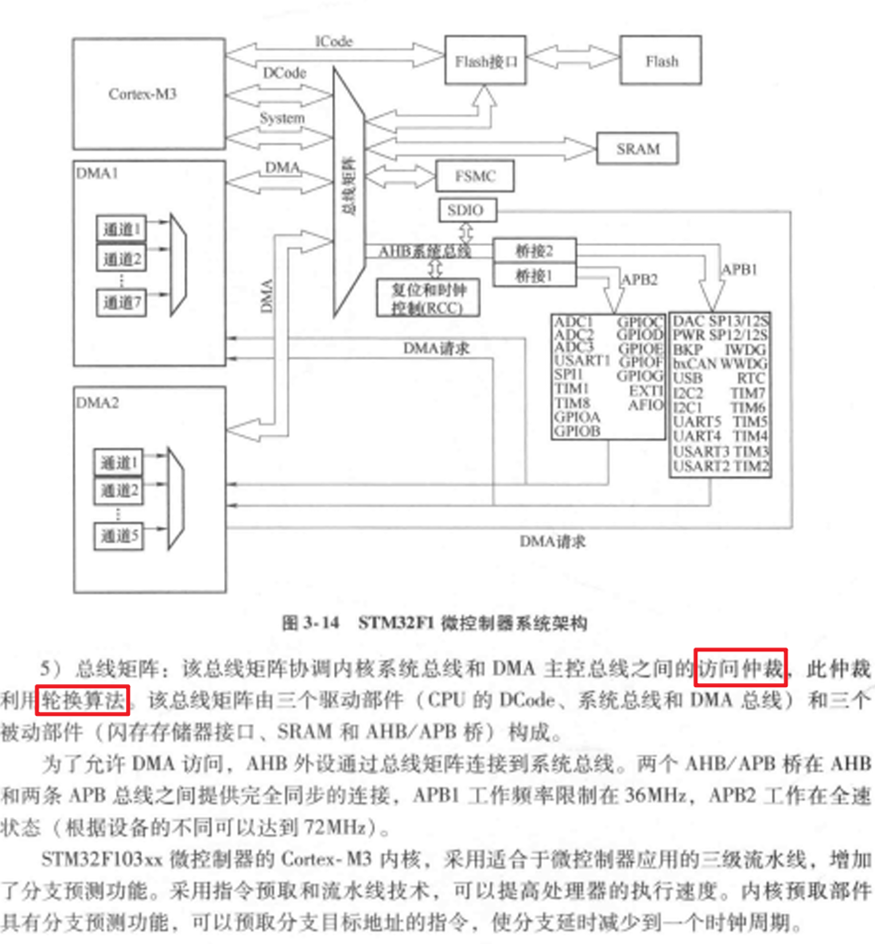

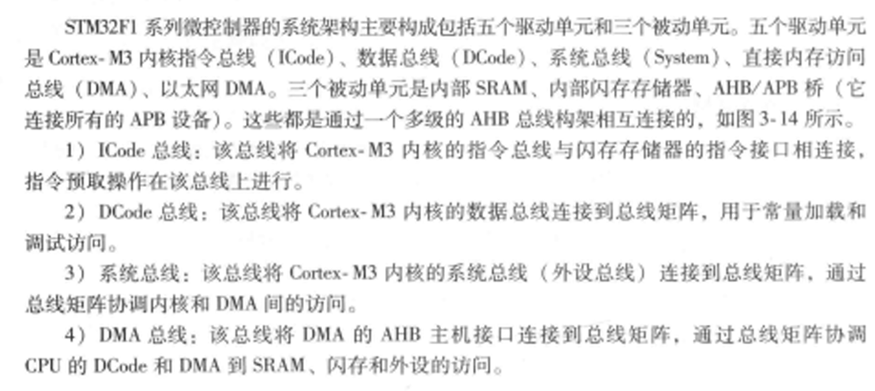

3.2.1 系统架构

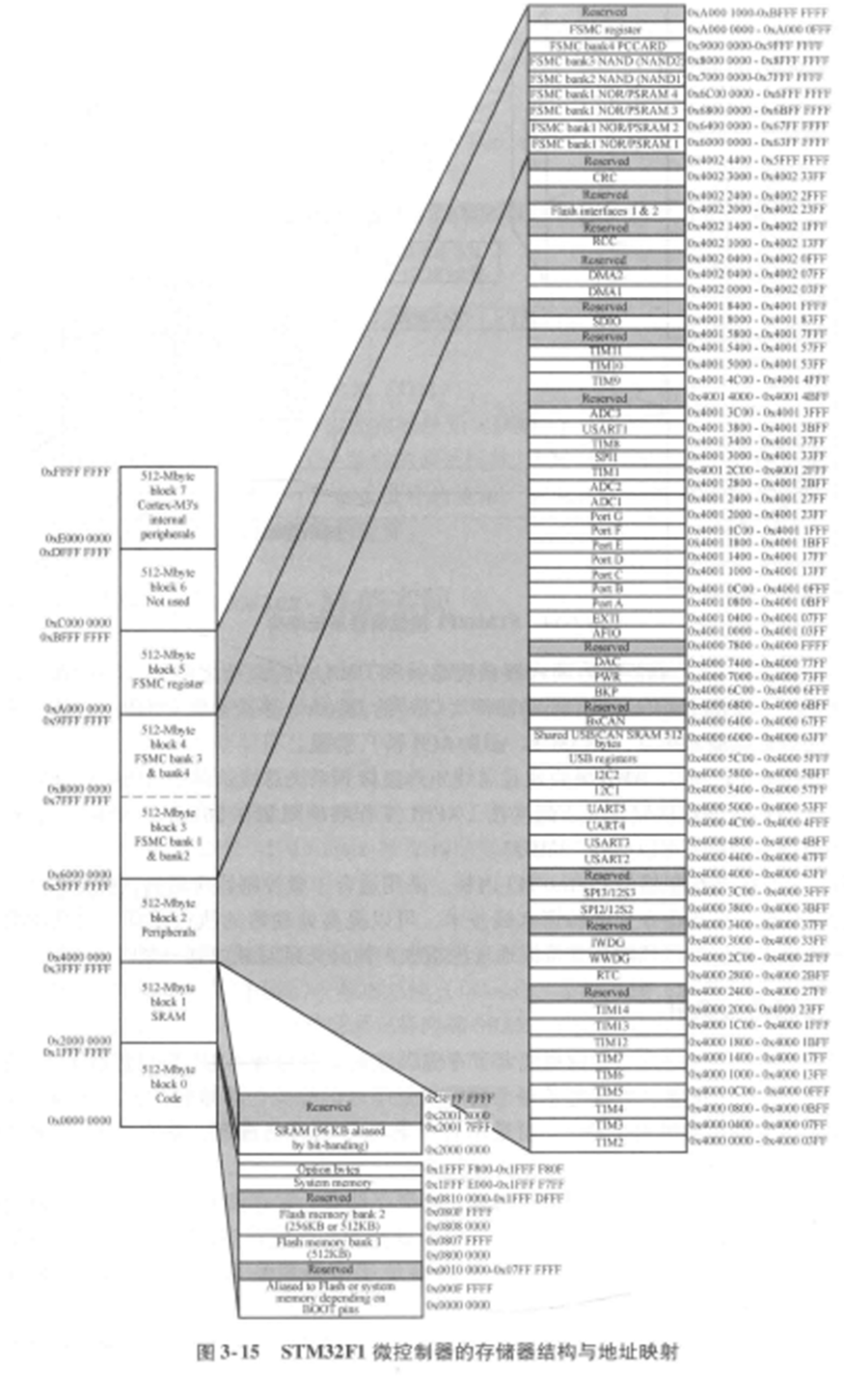

3.2.2 存储器与映射

---

3.2.3 嵌入式闪存

嵌入式闪存（Flash），集成于stm32f1微控制器中，高性能模块。

（1）作用：蛀牙用于存储系统启动装载、用户选项字节、用户程序。

（2）更新：利用在线系统编程(ISP)、JTAG调试下载工具、在线应用编程(IAP)这三种方法对Flash进行更新。

（3）操作实现：必须通过闪存变成与擦除控制器(Flash Program and Erase Controller)单元模块实现。

不同微控制器的闪存容量都不同，主存储模块的组织结构也不同，具体数据可以参考对应芯片的用户手册。

---

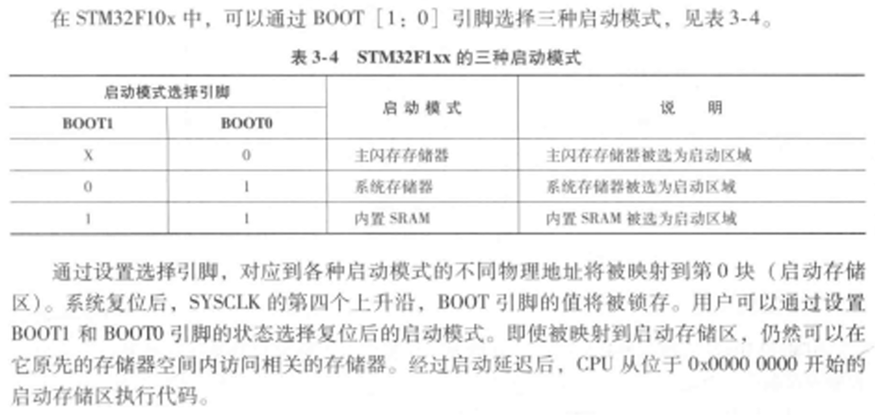

3.2.4 启动配置

---

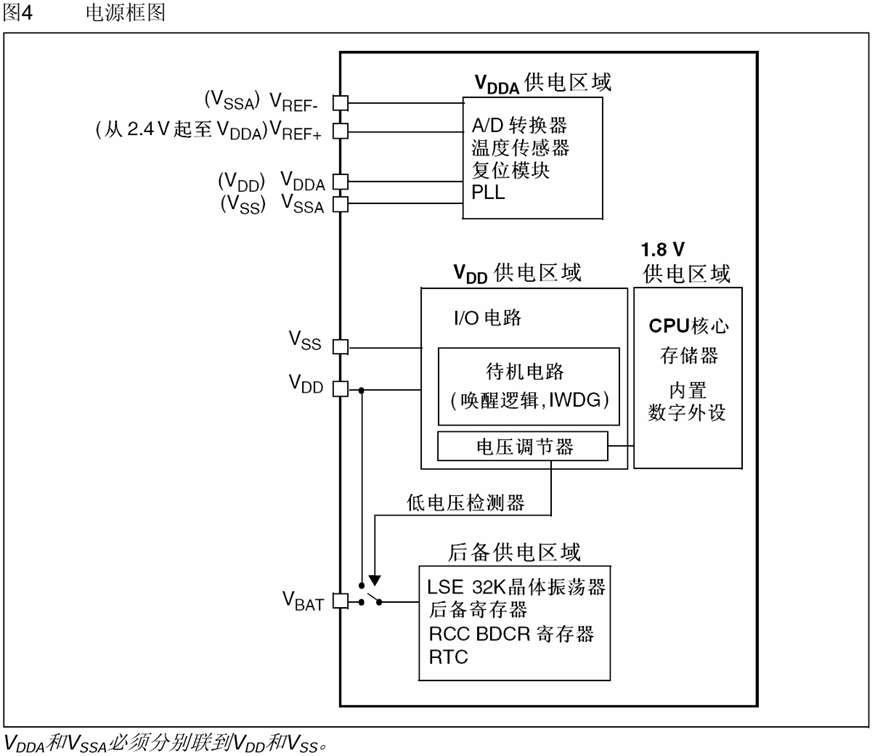

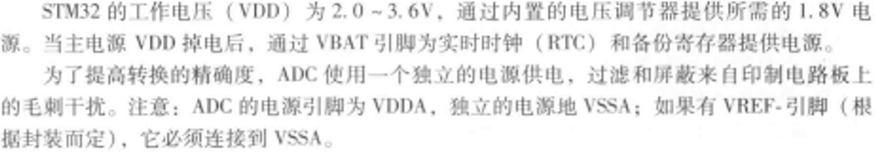

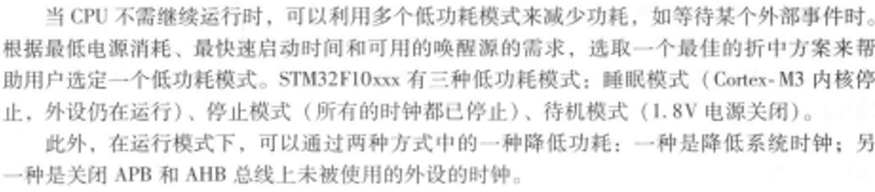

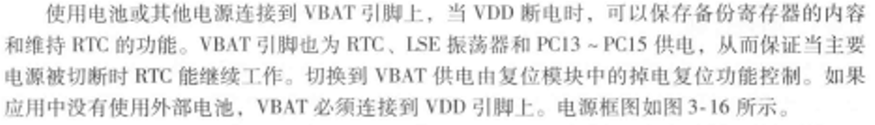

3.2.5 电源控制

---

3.2.6 复位

STM32F10xxx支持3中复位模式，即系统复位、上电复位和备份区域复位。除了时钟控制寄存器中的复位标志位和备份区域中的寄存器以外，系统复位将复位所有寄存器。

3.2.6.1 产生一个系统复位的条件

下面某一事件发生就会产生：

1）NRST引脚上的低电平（外部复位）。

2）窗口看门狗计数终止（WWDG复位）。

3）独立看门狗计数终止（IWDG复位）。

4）软件复位（SW复位）。

5）低功耗管理复位。

3.2.6.2 如何确定复位事件来源

查看RCC_CSR控制状态寄存器中的复位状态标志可以确认复位事件的来源。

---

3.2.7 时钟控制

STM32F103xx系列微控制器支持三种不同的时钟源。

3.2.7.1 系统时钟源

• 支持 HSI 振荡器时钟、HSE 振荡器时钟、PLL 时钟三种，用于驱动系统时钟（SYSCLK）。

3.2.7.2 二级时钟源

• 40kHz 低速内部 RC，可驱动独立看门狗，也能通过程序选择驱动 RTC，实现停机 / 待机模式下自动唤醒系统。

• 32.768kHz 低速外部晶体，可通过程序选择驱动 RTC（RTCCLK）。且任一未使用的时钟源可独立启停以优化功耗。

3.2.7.3 总线频率配置

• 可通过预分频器配置 AHB、高速 APB（APB2）、低速 APB（APB1）域频率，AHB 和 APB2 最大频率 72MHz，APB1 最大 36MHz。

3.2.7.4 其他时钟

• 系统滴答定时器时钟：可由经 8 分频的外部时钟或 Cortex AHB 时钟提供，通过控制与状态寄存器设置选择。

• ADC 时钟：由高速 APB2 时钟经 2、4、6 或 8 分频获得。

• 定时器时钟：若 APB 预分频系数非 1，其时钟频率为所在 APB 总线频率的两倍；若预分频系数为 1，则与所在 APB 总线频率一致。FCLK 是 Cortex - M3 的自由运行时钟。

---
