Altium Designer删除机械层时提示 XXX层 contains component primitives and cannot be removed

1.问题描述

​ 使用Altium Designer（Version 22.11.1）导入allegro板子文件后，删除机械层提示无法删除，也无法框选机械层中的内容，鼠标左键也无法选中内容，如下图。
在这里插入图片描述

2.解决办法

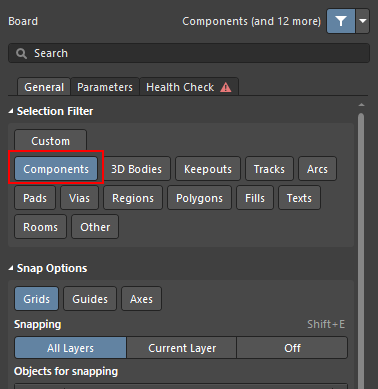

​ 第一步：Selection Filter只选择Components
在这里插入图片描述

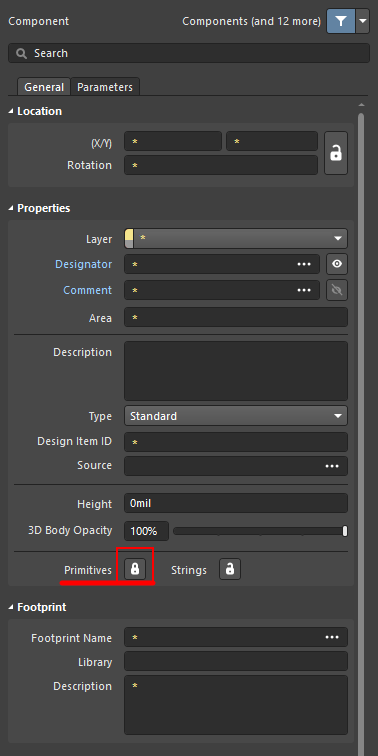

第二步：Ctrl+A选中所有元件，解锁Primitives属性（下图为锁住状态）
在这里插入图片描述

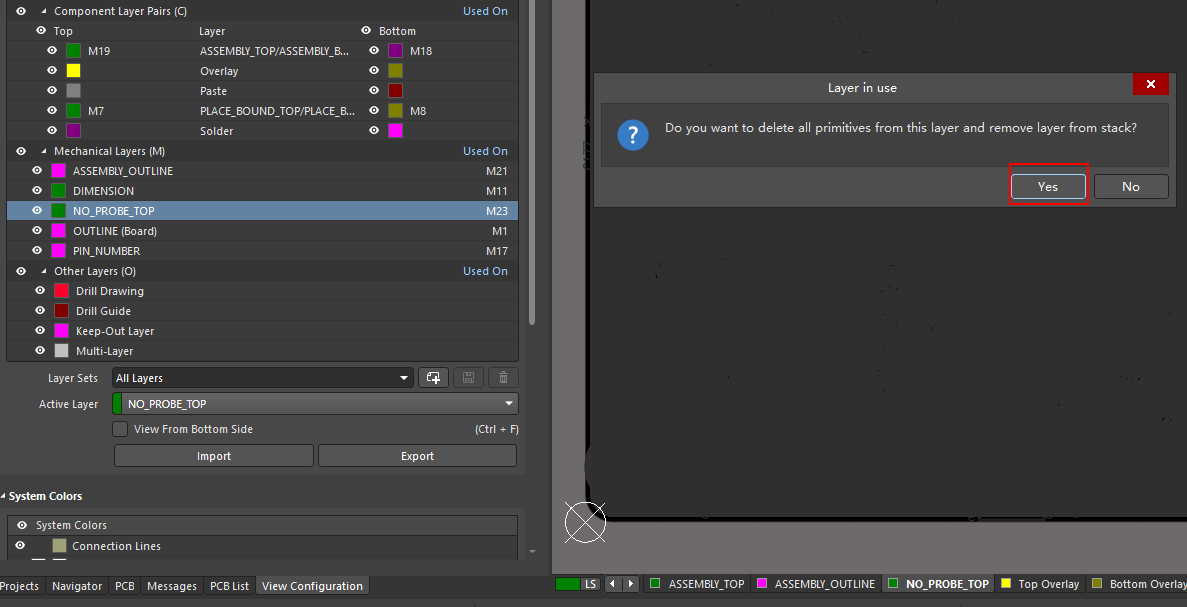

第三步：直接删除DIMENSION机械层仍然无法删除，需要删除DIMENSION层中所有内容之后才能删除该层。（到这步我这边还是无法框选，只能鼠标左键点击一个个选中，然后删除。不知道大家有没有这种情况）如下图，点击Yes。实际在操作过程中，有些机械层删除该层所有东西后，还是无法删除该层，可能该层还有一些隐藏的内容，大家有解决办法了，分享一下如何删除这些隐藏内容的。

在这里插入图片描述

3.疑问

在Altium Designer中，元件的Primitive属性有什么作用？希望大家分享看法。

# 硬件工程
