一、功能简介

项目名：台灯(实物)
项目编号：mcupark-dz-161
单片机：STM32F103C8T6
功能简介：
1、通过人体红外传感器检测台灯周围是否有人，存在则控制灯的开关
2、通过光照传感器检测光照强度，光照过暗，则增加亮度
3、通过语言识别模块与人进行人机交互，可以控制灯的开关及光照强度的控制（指令“开灯”、“关灯”，“变暗”、“变亮”）
4、通过超声波传感器检测用户离台灯的距离，距离过近（50cm）则语言提醒（“距离过近”）
5、通过WIFI模块，手机端调节灯的模式，阅读模式（PWM=90），看电脑模式(PWM=60)，儿童模式(PWM=80)、设置定时，滑动条手动控制灯的光照强度
6、通过按键可设置开灯时间，显示从0开始到计时时间，当到达计时时间语言提醒（“休息时间到了”）
7、通过显示器显示手机调节的模式，及定时的时间


二、系统框图设计

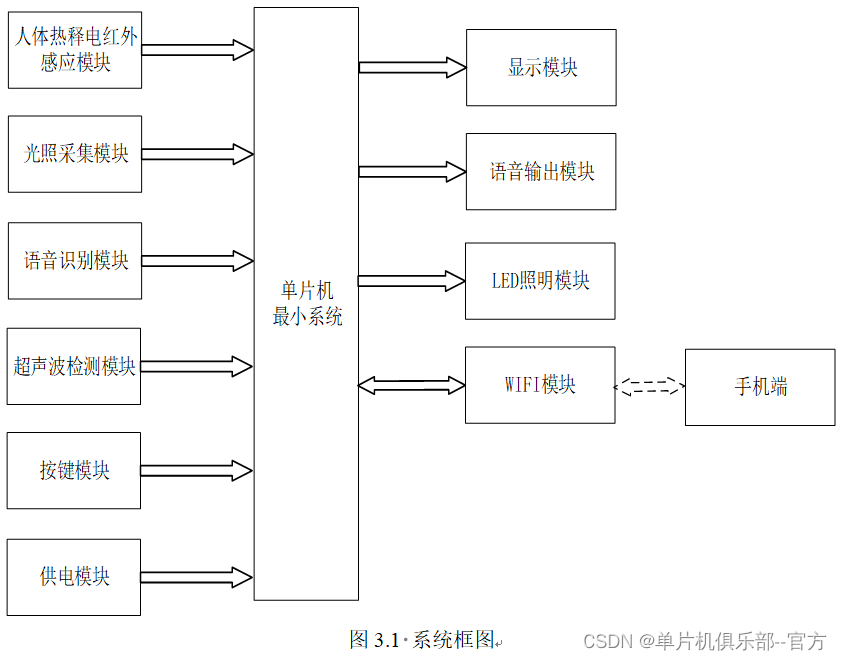

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是人体热释电红外感应模块，通过该模块检测当前人体红外传感器检测台灯周围是否有人；第二部分是光照采集模块，通过该模块检测光照传感器检测光照强度；第三部分是语音识别模块，通过语言识别模块与人进行人机交互，可以控制灯的开关及光照强度的控制（指令“开灯”、“关灯”，“变暗”、“变亮”）；第四部分是超声波检测模块，通过超声波传感器检测用户离台灯的距离；第五部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是语音输出模块，通过该模块语言提醒（“休息时间到了”）；第三部分是LED照明模块，通过光照传感器检测光照强度，如果光照过暗，则增加亮度。除此之外，WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，通过WIFI模块，手机端调节灯的模式，阅读模式（PWM=90），看电脑模式(PWM=60)，儿童模式(PWM=80)、设置定时，滑动条手动控制灯的光照强度。具体系统框图如图3.1所示。

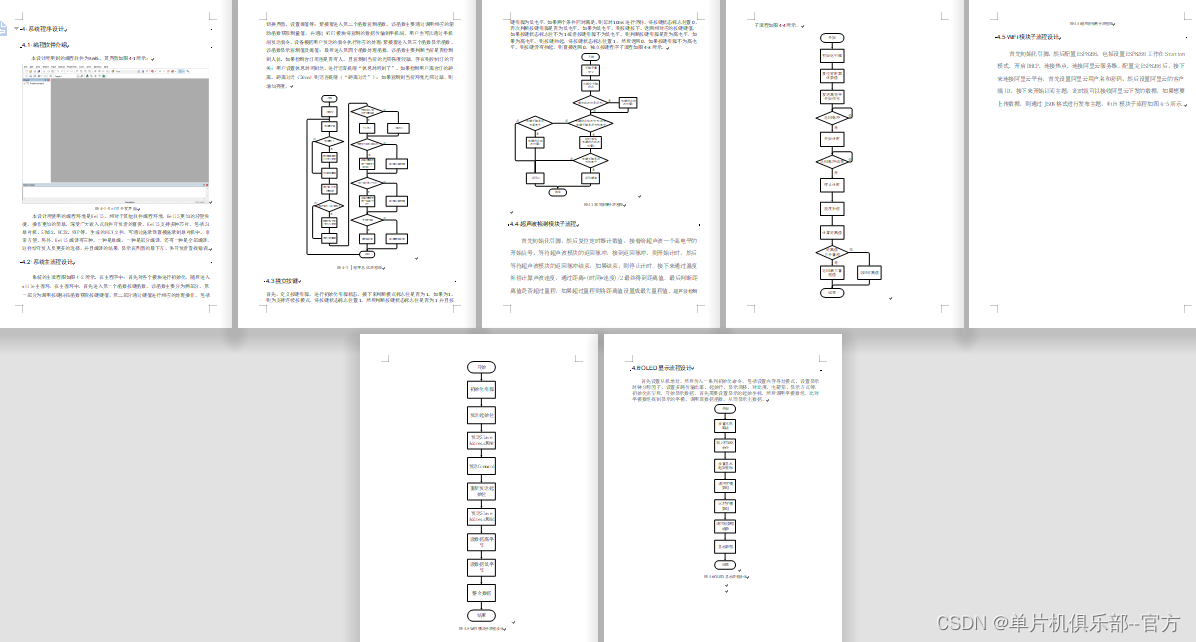

三、软件流程设计

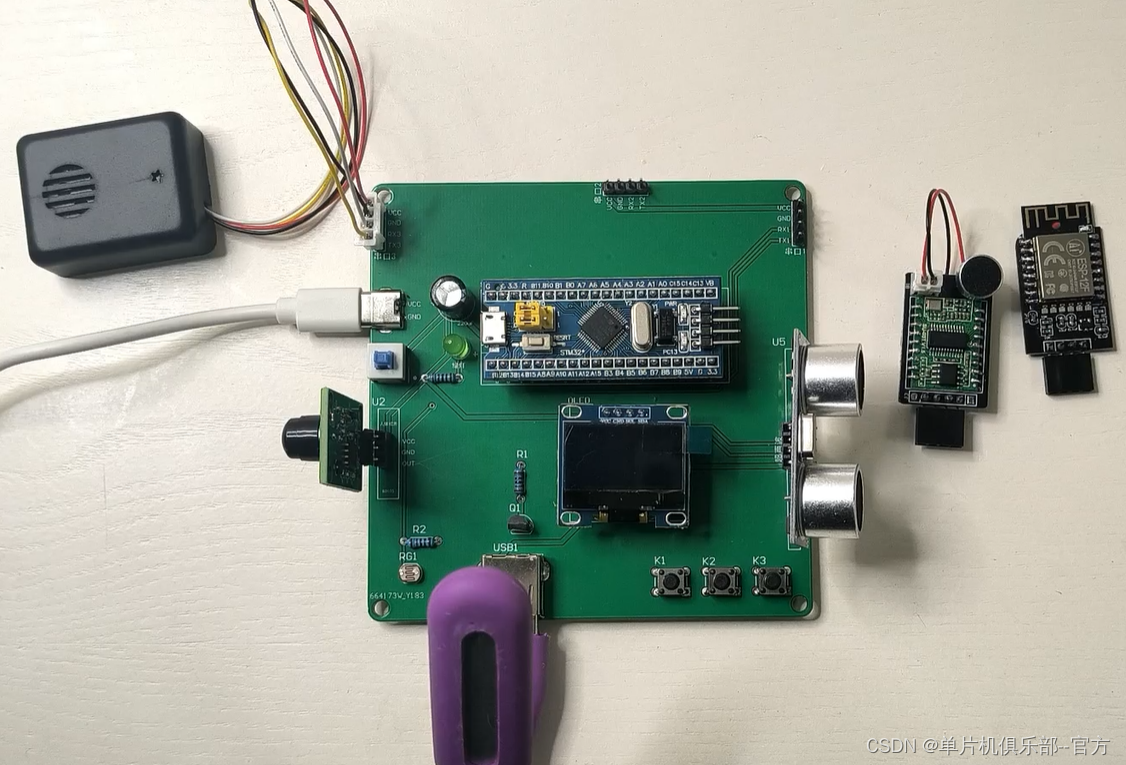

 四、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

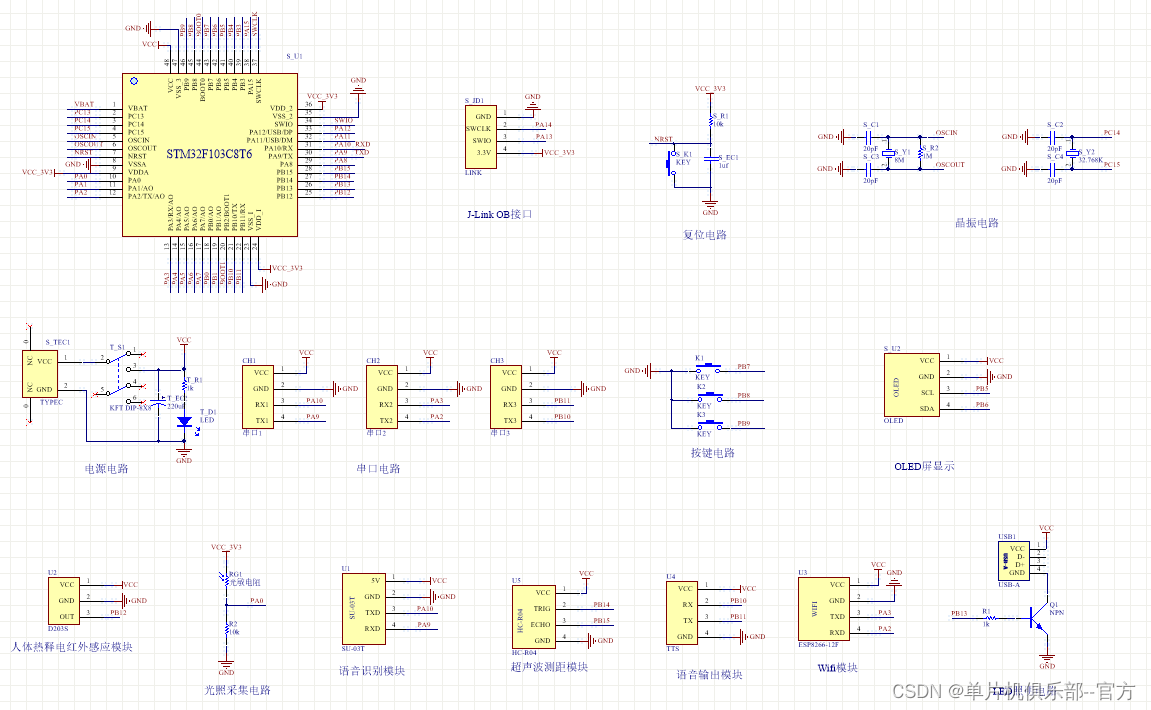

 五、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

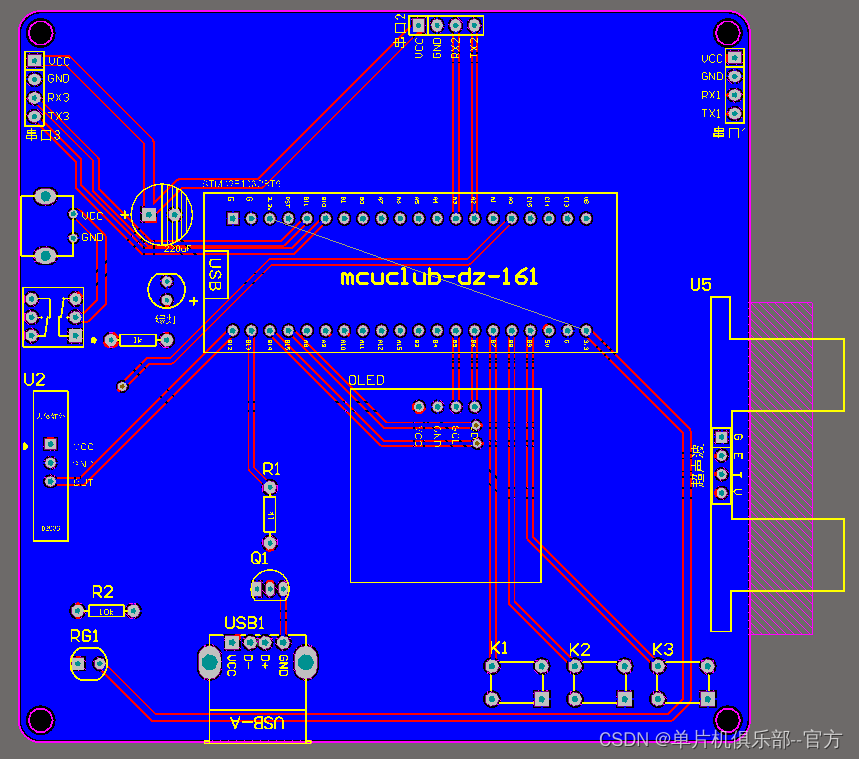

 六、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

七、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******数据上报函数
             数据更改时，将数据发布给服务器
*****/
void Aliyun_Send_Data(void)
{
    sprintf(send_data,"{\"method\":\"thing/event/property/post\",\"id\":\"203302322\",\"params\":{\"flag_mode\":%d,\"distance_value\":%d,\"light_value\":%d,\"flag_human\":%d,\"time_shi\":%d,\"time_fen\":%d,\"time_miao\":%d,\"pwm_value\":%d,\"time_num\":%d},\"version\":\"1.0.0\"}",
                        (u8)flag_mode,distance_value,light_value,(u8)flag_human,time_shi,time_fen,time_miao,pwm_value,time_num);

    Aliyun_Publish(topics_post, send_data);  //添加数据，发布给服务器
}
