添加错误显示控件

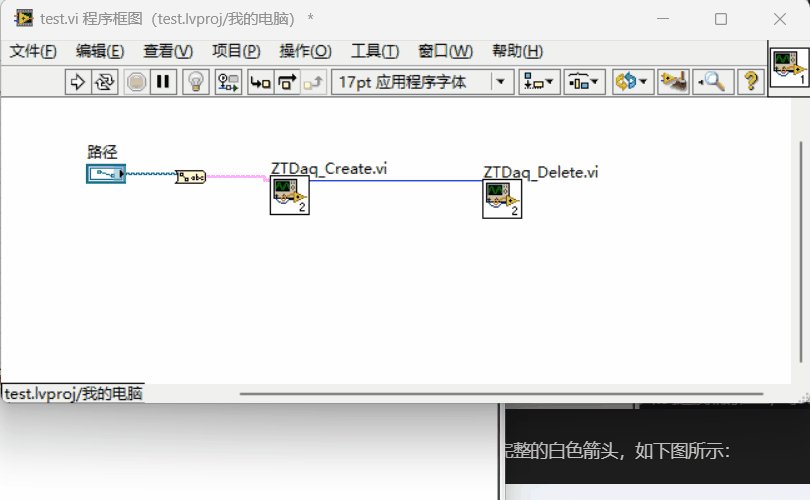

ztdaq提供的函数，大都有错误返回功能，可以在程序中添加错误显示控件来判断程序运行中的故障点，下面的动图展示了如何增加错误显示控件：

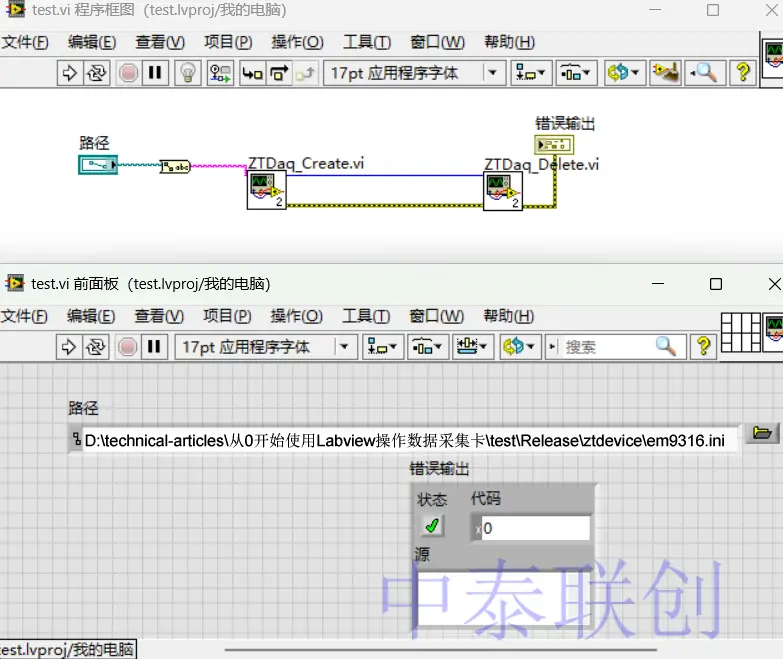

最终前面板和程序框图的结果如下所示：

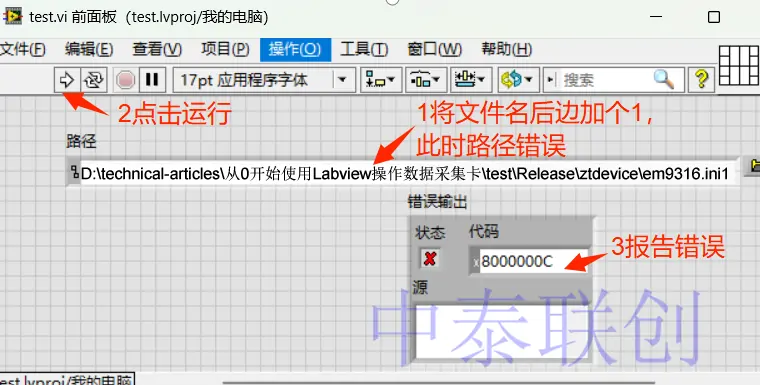

此时这个程序只是创建和删除了设备，点击运行按钮后可以看到界面只是闪烁一下，如果将路径修改成错误的，再点击运行，由于程序找不到正确的配置文件，则会报告错误：

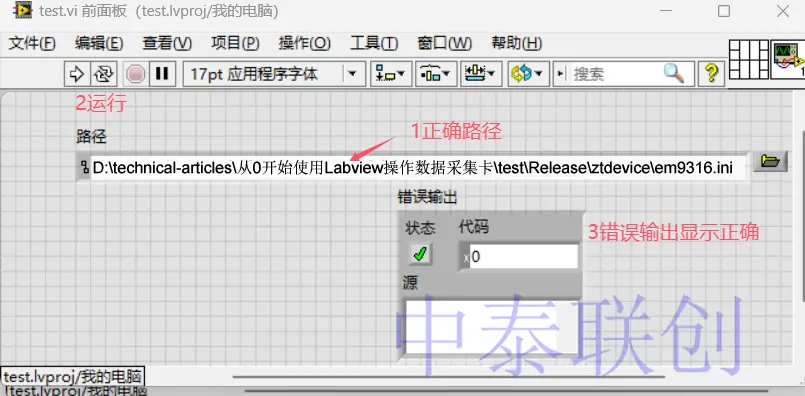

如果将路径修改正确，再点击运行按钮，则错误输出会显示正确：

至此，我们完成了一个没什么用处的LabVIEW程序，在后续文章中将会不断添加代码，最终写出一个本文开头的数据采集卡采集程序。

设置自动连接

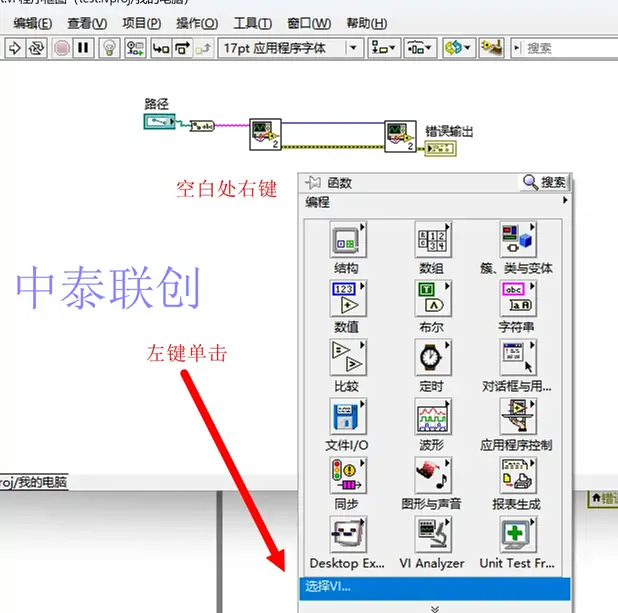

接下来我们添加自动连接子vi，首先在程序框图界面点击右键，单击选择VI：

选择“test\ztdaq\GENERAL”目录下的“ZTDaq_NeedConnect.vi”，如下图所示：

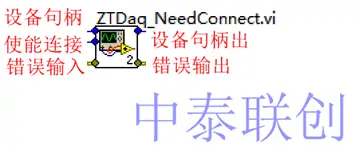

把鼠标移到子“ZTDaq_NeedConnect” VI图标上后，子VI上将会出现连线接口，如下图所示：

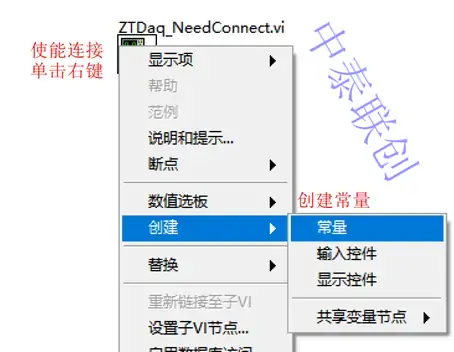

上图注明了各个接口的名称，把鼠标移到接口位置，也会显示出接口名称。在显示出使能连接接口时单击右键，选择创建常量

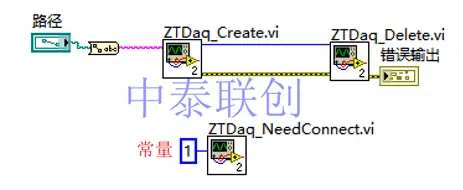

此时可以看到下图所示的样子，表示使能连接接口的输入参数是1。

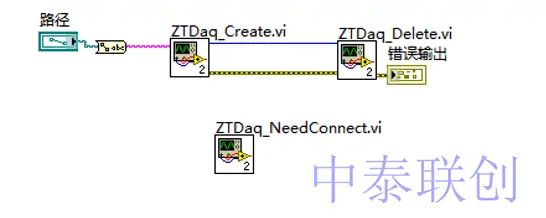

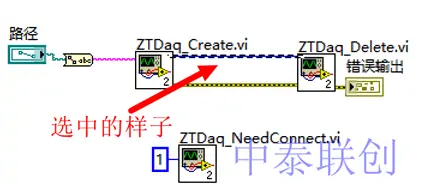

此时“ZTDaq_NeedConnect.vi”子VI孤零零的在边上，要想让它参与到程序流程中，需要将它插入到“ZTDaq_Create”“ZTDaq_Delete”两个子VI中，首先将这两个VI间的连接线断开：将鼠标移到其中一根线上，当鼠标变成指针时单击，会选中这根线，选中后的线如下图所示：

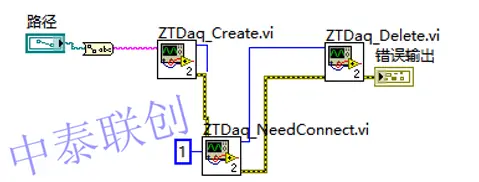

选中后右键删除连线分支，或者按DEL键，都可以删除。将两根线都删除后，分别将ZTDaq_Create的设备句柄连接到ZTDaq_NeedConnect的设备句柄，将ZTDaq_NeedConnect的设备句柄出连接到ZTDaq_Delete的设备句柄。同样将错误输出连接好，最终如下图所示：

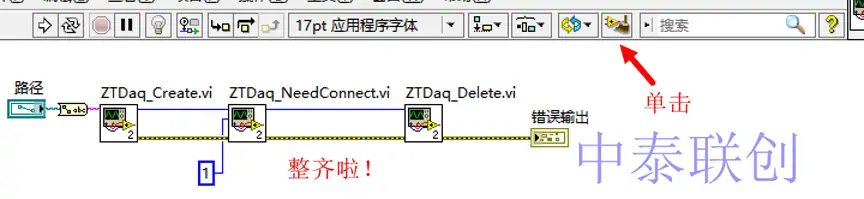

此时可以看到线很混乱，Labview有一个自动整理的工具，此时点击一下，就会将这混乱的图形排列整齐：

至此，自动连接函数完成，此函数运行后只要程序处于运行状态，程序就会自动判断下位机连接状态，在连接成功前反复连接设备，直至成功。

检测设备连接是否成功

接下来我们将检测设备连接是否成功，这部分将会介绍while循环的使用，在While循环中调用子vi判断设备连接是否成功，界面上可以使用错误信息显示框来判断连接是否成功，每一秒连接一次，直到连接成功。

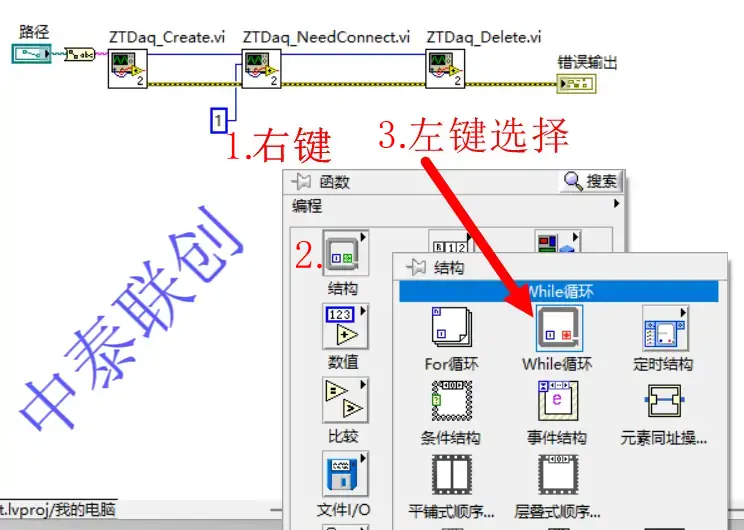

首先放置一个while循环：

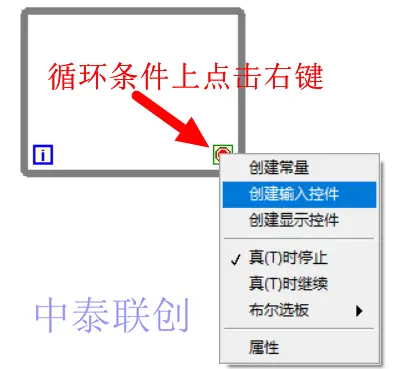

在while循环中放置退出按钮：

放置完毕后如下图所示：

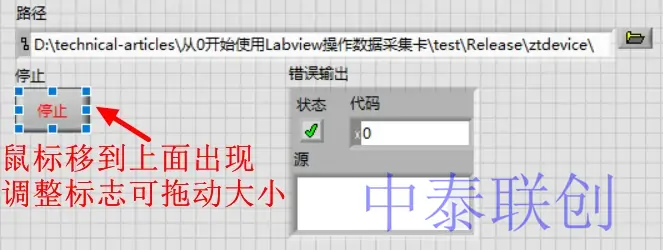

在停止按钮上左键双击，可以切换到前面板，将按钮挪到合适的位置：

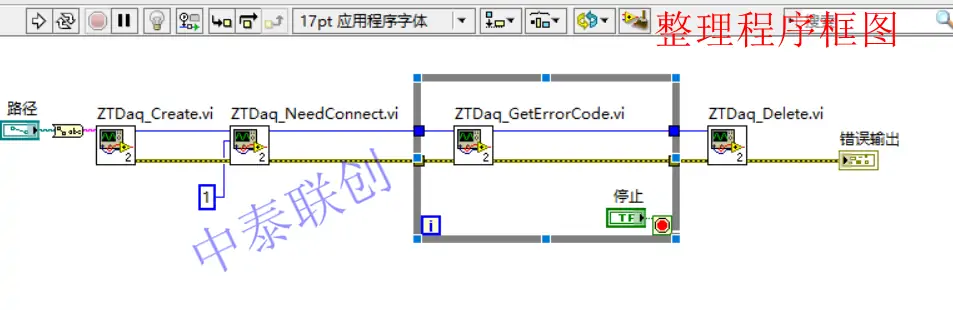

按ctrl-e切换回程序框图，在循环框中“右键-选择VI”放置“ZTDaq_GetErrorCode”子VI，它位于“ztdaq\GENERAL”目录下，放置完毕后，断开“ZTDaq_NeedConnect”和“ZTDaq_Delete”之间的连线，将循环框中的“ZTDaq_GetErrorCode”插入其中，然后点击“整理程序框图”工具，最终如下图所示：

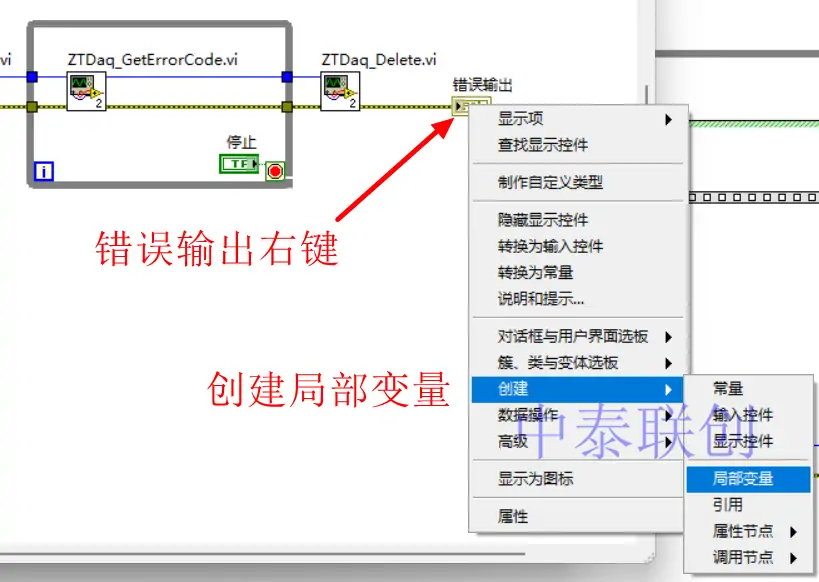

此时点击运行按钮，即使连接不成功，也不会报错，因为只有退出循环，执行完“ZTDaq_Delete”后才能够将错误输出显示出来，如果想在循环中显示错误，则需要创建一个错误输出的变量，如下图所示：

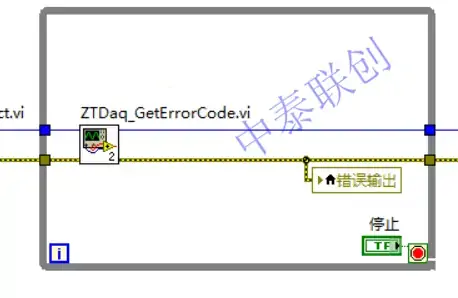

然后将错误输出变量拖动到while循环中并且连线：

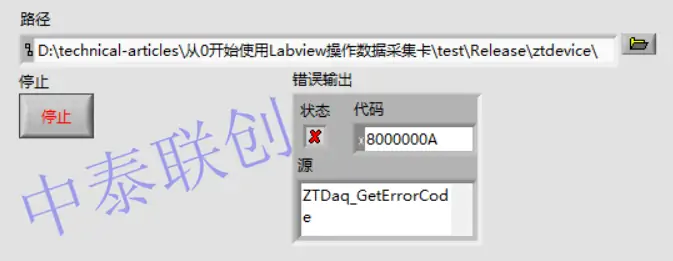

此时切换到前面板后点击运行按钮，在设备没有加电的情况下，可以看到错误输出显示错误：

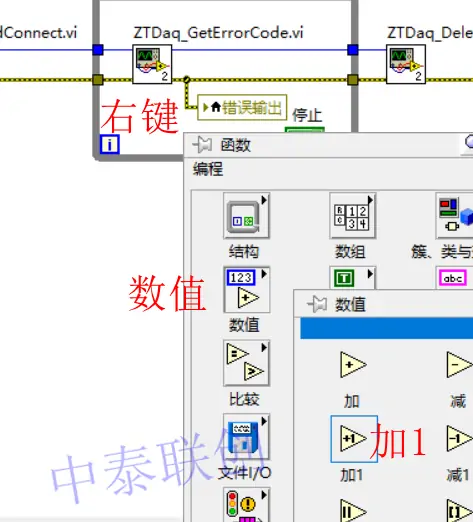

此时界面是静态的，完全看不出来程序是在运行，为了增加提示性，我们加一个计数器显示，切换回程序框图，先在while框图中放置一个累加函数：

然后放置显示控件：

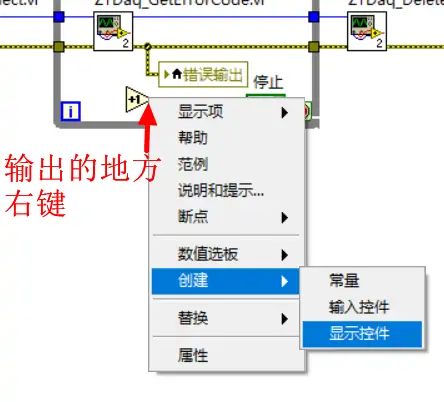

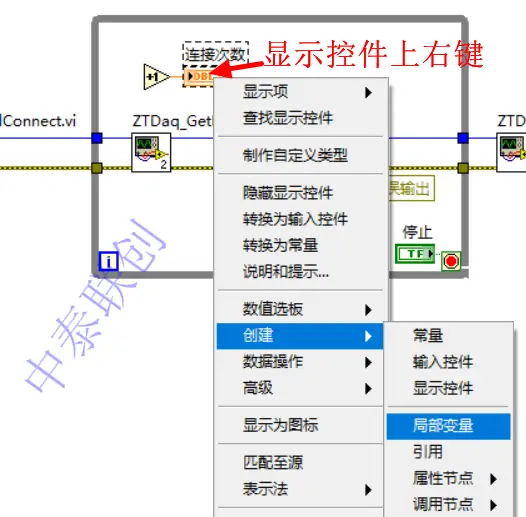

将控件名称改成连接次数，然后生成显示控件的局部变量：

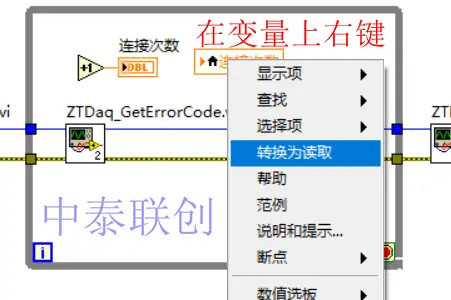

将局部变量变成输出：

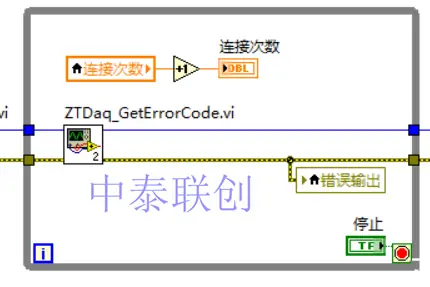

将局部变量的输出连接到“加1”函数的输入上，整理程序框图，如下图所示：

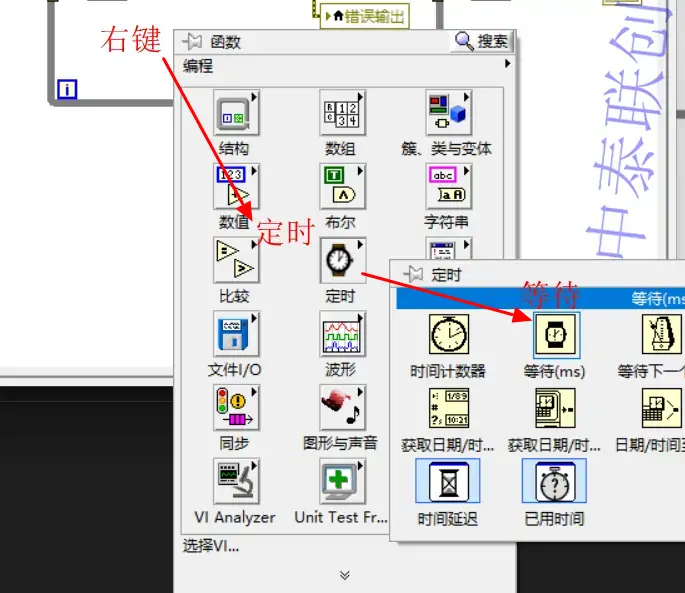

此时再运行程序，就会发现连接次数飞速的增加，此时系统资源占用率将会非常高，我们只需要在连接失败的时候1S连接一次就可以了，所以要插入一个等待函数：

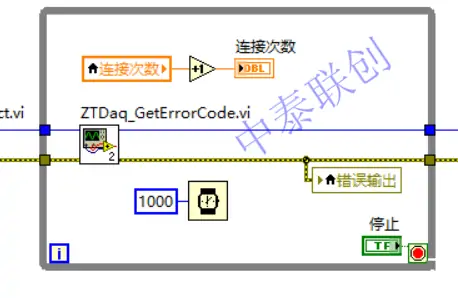

然后在等待函数的输入上右键，创建常量，改成1000：

此时再运行，连接次数控件将会每秒增加一次
