前言

传统网络在面对高负载场景时存在时延增加、数据丢失等问题，而TSN交换机的微秒级同步能力和低抖动特性有效解决了这些问题。也推动了TSN在工业自动化，自动驾驶及数据中心等应用。
工业自动化与智能制造中，TSN交换机通过时间同步和低延迟传输，解决了传统以太网在工业自动化场景中的时延问题。例如，工业4.0对生产数据的实时处理需求推动了对高带宽、低抖动的TSN交换机需求，以实现生产流程优化和设备协同控制。 ‌
自动驾驶与智能交通中，自动驾驶系统需处理来自雷达、激光雷达等传感器的海量数据，要求网络具备微秒级时钟同步和零抖动特性。例如，SW2000 TSN，SW3000 TSN，SW1100TSN交换机通过IEEE 802.1AS协议实现高精度时钟同步，保障了自动驾驶决策系统的实时响应能力。 ‌
数据中心与实时业务处理中，随着云计算和大数据应用对时效性的要求提升，数据中心需要TSN交换机支持优先级继承、带宽管理等协议，以实现数据传输的确定性。 ‌

---

一、SW3000R TSN是什么？

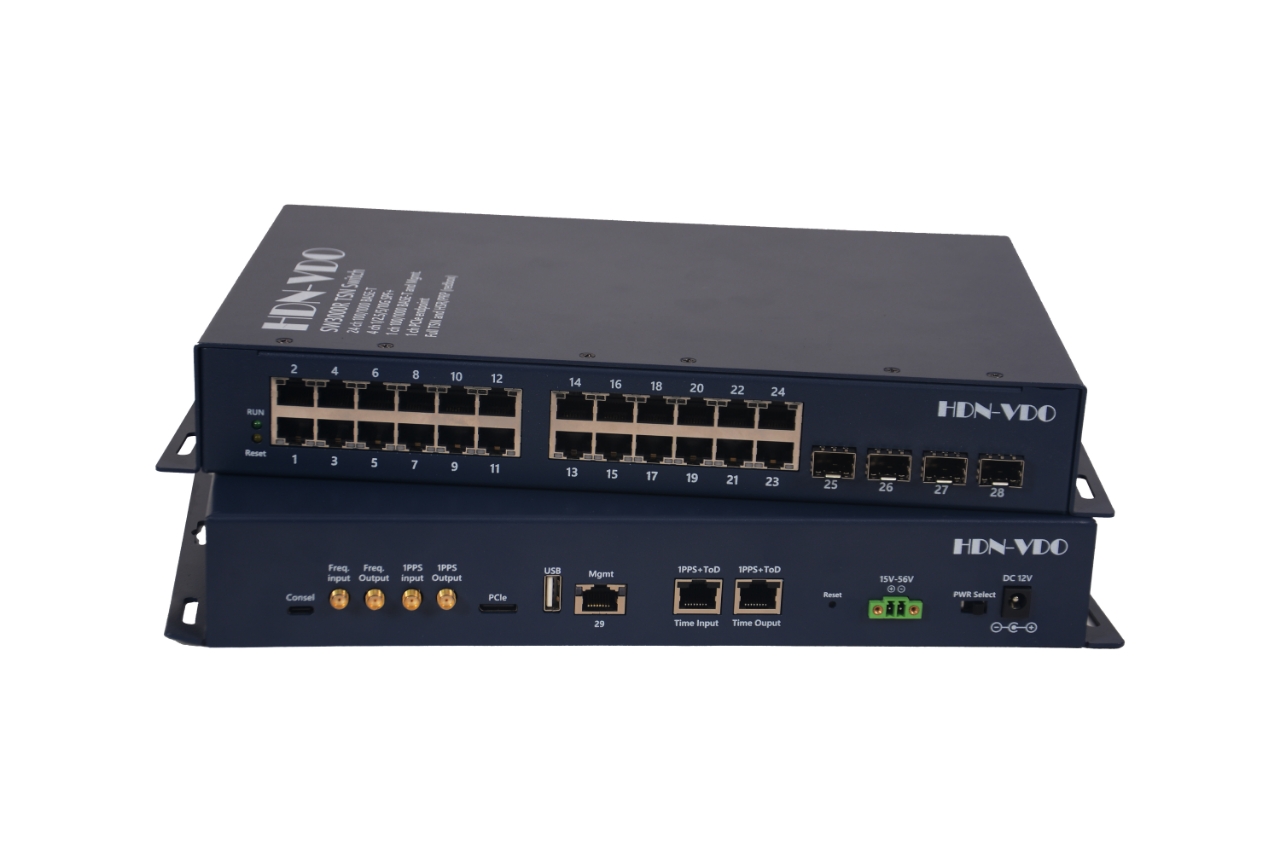

SW3000R TSN Redbox高性能交换机,为30端口千兆/百兆高性能以太网TSN时间敏感交换机，其中包含25个通道的100/1000BASE-T采用RJ45接口（PoE可选），4通道1/2.5/5/10G 标准以太网(SFP接口)和1个PCIe终端接口，可以实现车载/工业/航空航天以太网多通道交换，车载网关，AVB应用，支持PTP/gPTP边界时钟（BC），gPTP时钟桥及完整TSN协议，支持HSR/PRP链路冗余机制。

二、设备功能性能简介

SW3000R TSN 特点

• 25通道100/1000Base-T
• 4通道1/2.5/10GBase-T SFP
• 1通道PCIe Endpiont
• TSN/gPTP边界时钟
• TSN (802.1Qav/bv/at/ci/bu)
• 802.1AS, IEEE1588/PTP
• 1PPS/ToD,10Mhz Clock out
• TCXO和DPLL频率锁相
• HSR/PRP (Redbox)冗余备份
• Web和CLI双配置接口
• 可选PoE功能

详细参数指标

• 宽电压范围:8V~56V输入范围，温度范围:-40℃到 +85℃
• 可广泛应用于eVTOL，传统能源及新能源整车时钟同步系统搭建及车载雷达，ADAS等测试，也可用于工业控制及航空航天。
• 完整的TSN功能，支持TSN/AVB协议族(802.1Qav/bv/at/ci/bu)
• HSR/PRP (Redbox)链路的冗余备份
• 具有过压保护，防反接，防浪涌冲击，适合长时间运行
• 尺寸：305 x 204 x 48毫米
• 支持Web和CLI配置双重管理方式，可实现所有功能的灵活配置需求

---

三、应用案例

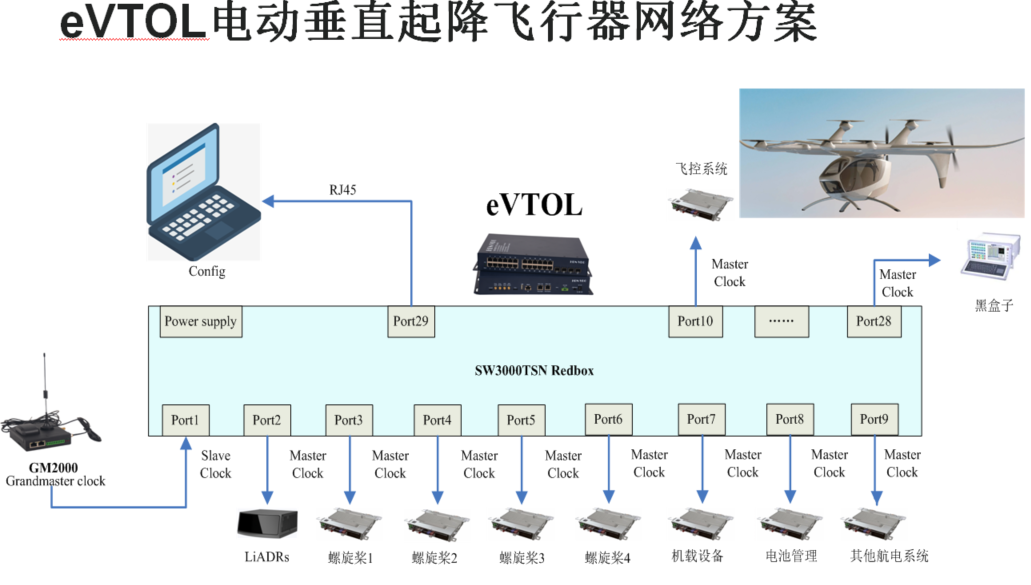

SW3000R TSN的应用范围非常广泛，可以用于工业自动化，如轨道交通，电力系统建设，航空系统和地面设施设备及电动垂直起降设备，商用汽车自动驾驶等。如下是简化的eVTOL分析器TSN网络方案，可以作为时间同步系统方案参考。

总结

综上所述，TSN设备的应用将涉及到工业领域的方方面面，特别是智能化进程逐步深化的今天，需要越来越多的设备接入到TSN网络，并实现低延迟，高可靠的数据通信，TSN交换机也将迎来最辉煌的时刻。
