​数据中心网络架构经历了从简单到复杂，再到扁平化、智能化的演进。下图清晰地展示了这一演进历程和主流架构的对比：

下面我们来详细解读这些主流的架构。

一、 传统三层架构（核心-汇聚-接入）

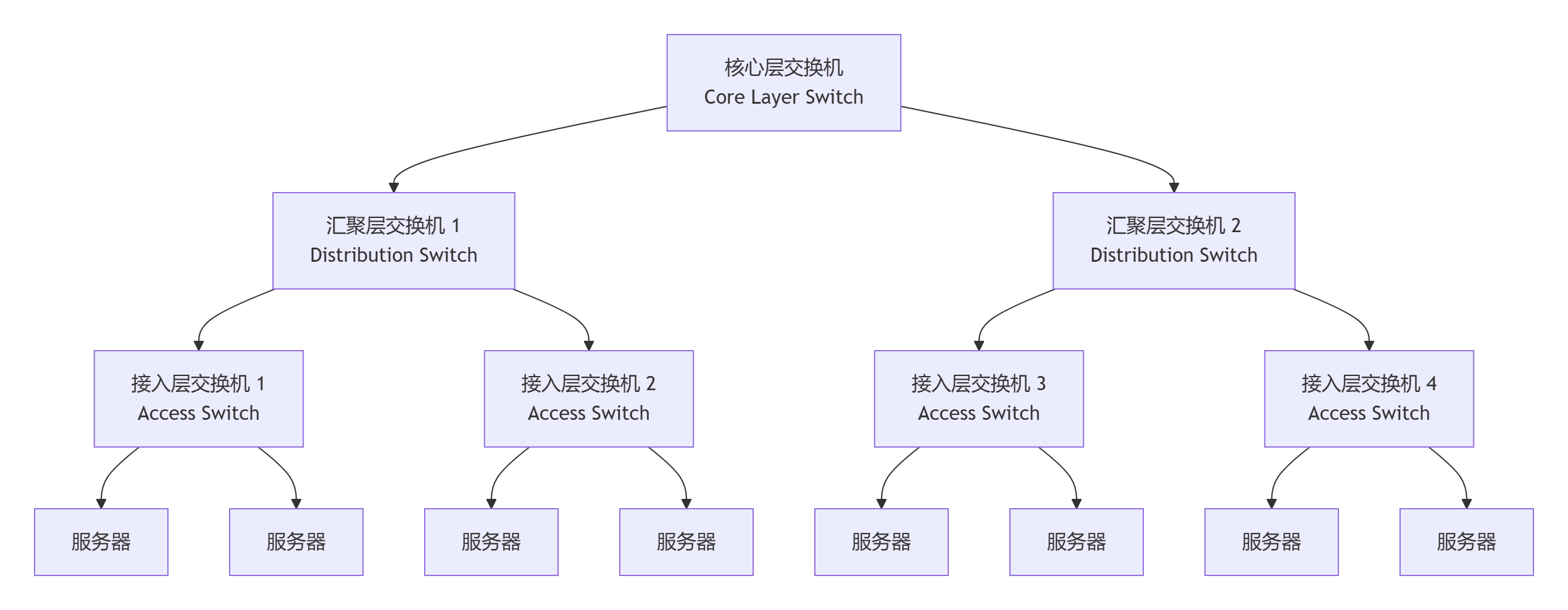

  ​这是最经典、也最易于理解的架构，类似于企业的园区网,如图：

• 结构：
  • 接入层： 连接服务器，位于机柜顶部（ToR）。
  • 汇聚层： 汇聚多台接入交换机的流量。
  • 核心层： 高速转发，连接外部网络和数据中心其他区域。
• 特点：
  • 层级分明，管理简单。
  • 主要依赖生成树协议来防止环路，但会导致链路浪费（阻塞冗余链路）。
• 适用场景：
  • 早期数据中心，南北向流量（客户端到服务器）为主。
  • 服务器间通信（东西向流量）不频繁的场景。
• 瓶颈：
  • 当虚拟化技术普及，虚拟机需要跨机柜迁移时，东西向流量需要绕行到核心层，导致延迟高、性能瓶颈突出。

二、 大二层技术（过渡方案）

  ​为了解决虚拟机迁移问题，需要将二层网络范围扩大，从而产生了大二层技术。

• 目标： 实现一个更大范围、无环路的二层网络。
• 代表技术：
  • TRILL
  • SPB
• 特点：
  • 通过协议让交换机自己计算最优路径，替代STP，从而利用所有链路。
• 现状：
  • 这些技术复杂度高，且被更优秀的Spine-Leaf架构所取代，现在已较少使用。

三、 Spine-Leaf（枝叶）架构（现代主流）

  ​这是当前和未来数据中心网络的绝对主流和标准架构，完美解决了传统架构的瓶颈。

• 结构：
  • Leaf层（接入层）： 直接连接服务器。每一台Leaf交换机都连接到所有的Spine交换机。
  • Spine层（核心层）： 只负责高速转发数据，不直接连接服务器。
• 核心特点：
  1. 扁平化： 只有两层，结构简单。
  2. 全互联： 任意两台Leaf交换机之间都有多条等价路径（通过Spine）。
  3. 无阻塞： 设计上支持所有端口线速转发。
  4. 可预测的低延迟： 任意两点通信最多经过Spine一跳，延迟固定。
  5. 易于扩展：
     • 水平扩展服务器： 增加新的Leaf交换机。
     • 水平扩展带宽： 增加新的Spine交换机。
• 关键技术： VXLAN。
  • 作用： 在Spine-Leaf的三层IP网络上，构建出虚拟的二层网络。
  • 价值：
    • 突破VLAN 4096的数量限制。
    • 实现虚拟机在任意位置迁移而IP地址不变（大二层网络）。
    • 完美支持多租户隔离。
• 适用场景： 几乎所有新建的云数据中心、互联网企业数据中心。

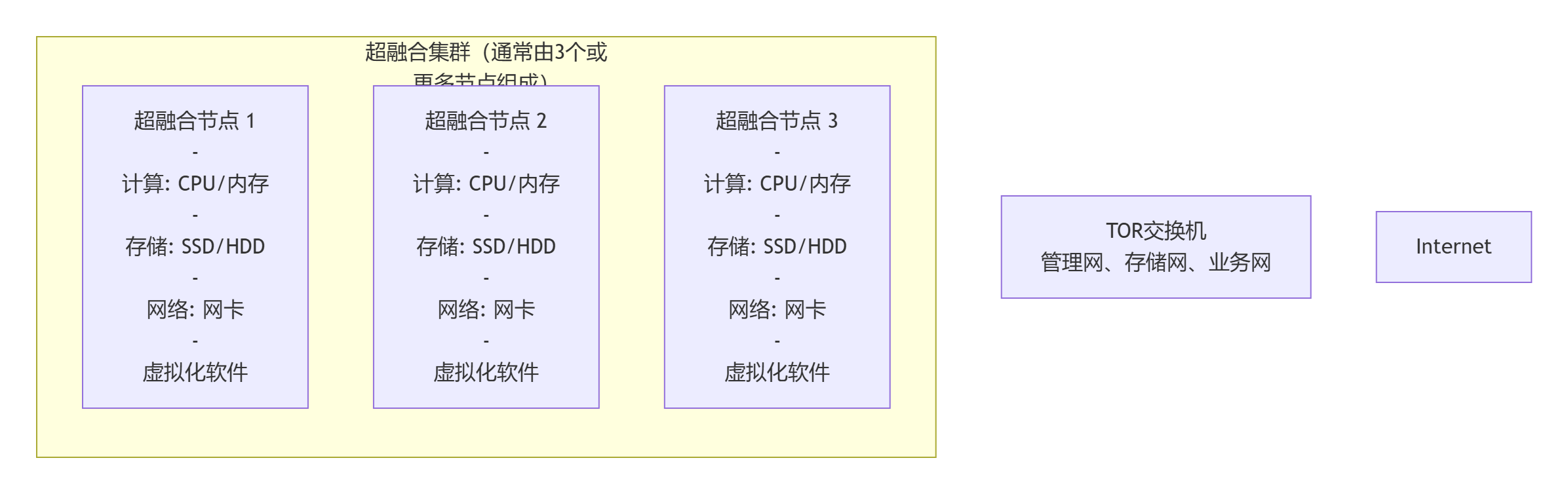

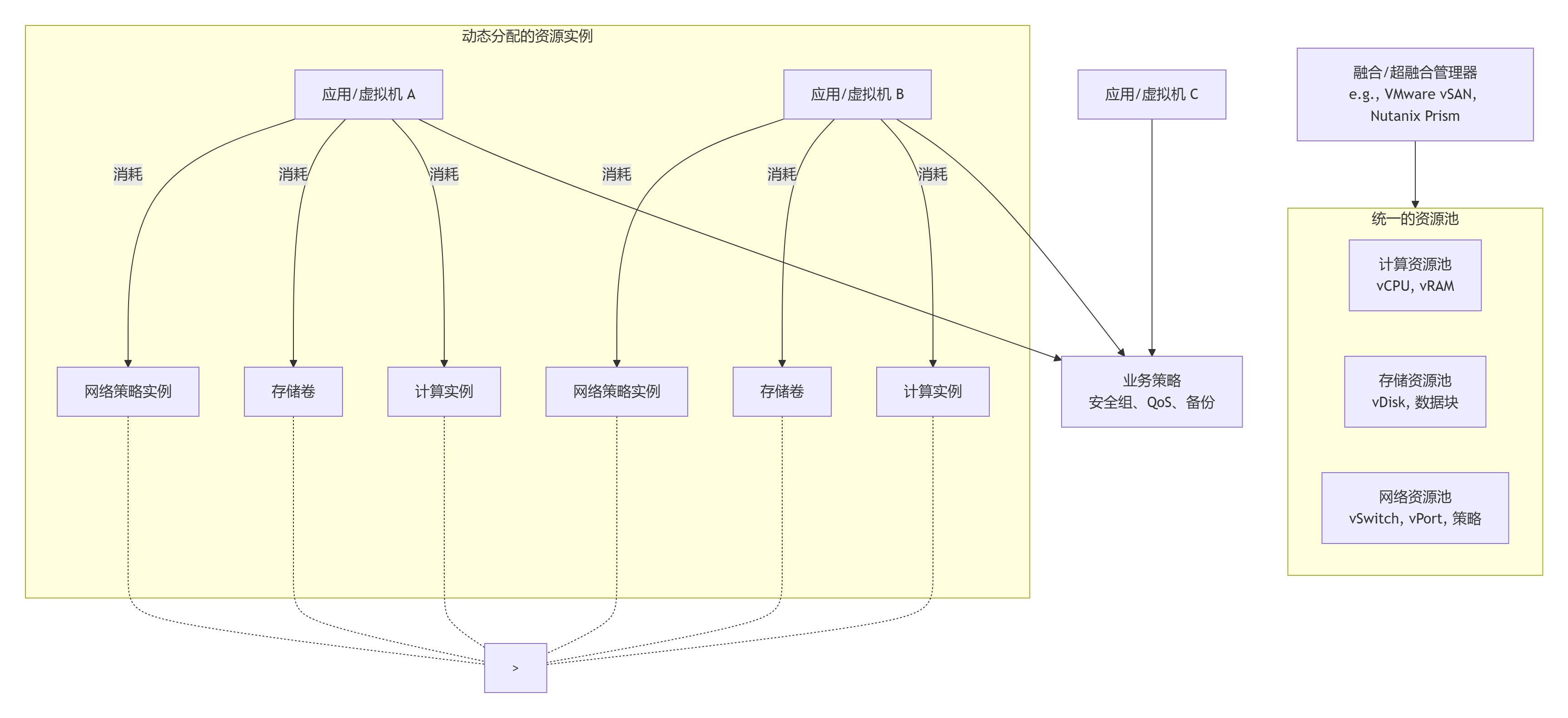

四、 融合与超融合架构

  ​这类架构将计算、存储、网络资源紧密集成，通常由一家厂商提供整体解决方案。

• 特点：
  • 软硬件深度集成，管理极度简化。
  • 网络策略（如安全、QoS）与虚拟机联动，随VM创建而自动下发。
• 代表：
  • Cisco ACI
  • VMware NSX
• 适用场景：
  • 追求自动化运维和策略驱动的企业。
  • 对安全性和微隔离有极高要求的场景。

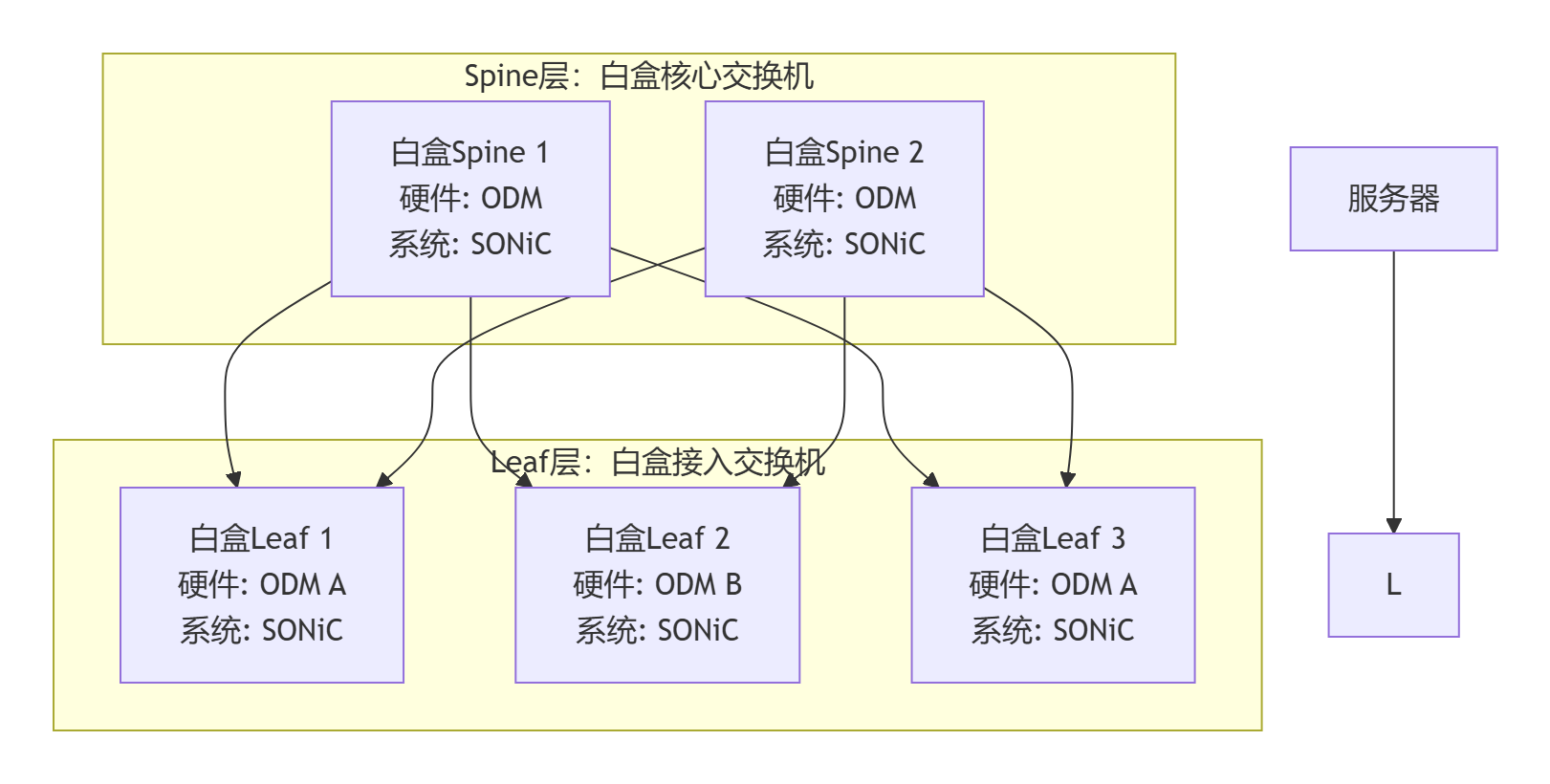

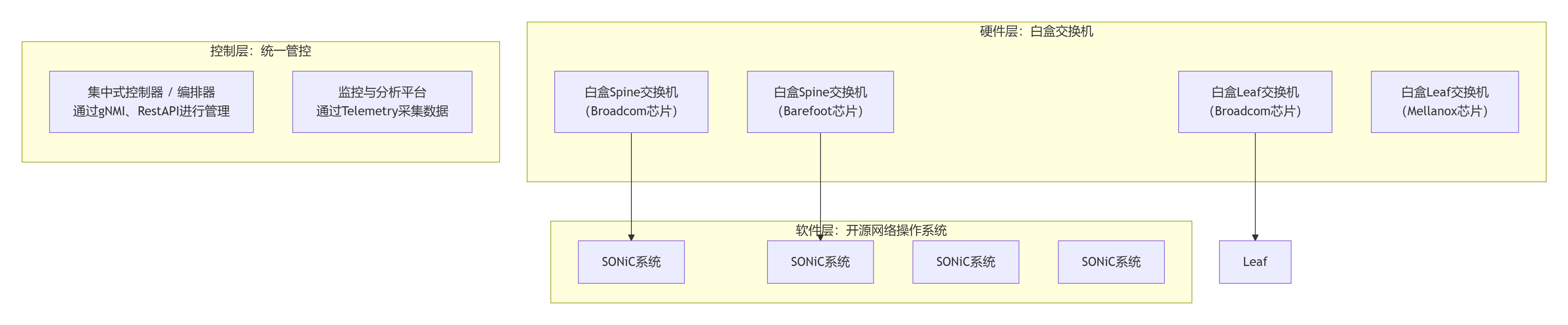

五、 解耦网络架构

  ​这是Spine-Leaf架构的进一步演进，源于大型云服务商（如微软、谷歌）的需求。

• 核心思想： 硬件白盒化 + 软件开源化。
  • 硬件： 使用通用的“白盒”交换机硬件。
  • 软件： 运行开源的网络操作系统（如 SONiC），实现网络功能的软硬件解耦。
• 优势：
  • 成本低： 避免厂商绑定，硬件成本大幅降低。
  • 灵活可控： 可以根据自身业务需求深度定制网络功能。
  • 自动化程度高： 易于通过API实现大规模自动化运维。
• 适用场景：
  • 超大规模云数据中心。
  • 技术实力极强的互联网公司。

总结与趋势

  ​未来趋势是向更开放（白盒/开源）、更智能（AI运维）、更融合（计算存储网络一体化调度） 的方向发展。但对于绝大多数场景而言，Spine-Leaf架构是构建现代数据中心网络最科学、最可靠的选择。
