数据库ER图生成工具

一个基于Web的数据库表结构关系图生成工具，支持多种数据库类型，可以自动提取表结构和关系，生成可视化的ER图。

功能特点

• 🔗 支持多种数据库：MySQL、PostgreSQL、SQL Server、SQLite
• 📊 自动提取表结构和字段信息
• 🔍 智能识别主键、外键关系
• 🎯 可视化ER图展示
• 📱 响应式设计，支持移动端
• ⚡ 实时分析和渲染

快速开始

1. 安装依赖

pip install -r requirements.txt

2. 启动应用

python main.py

3. 访问应用

打开浏览器访问：http://localhost:8000

使用说明

1. 选择数据库类型：从下拉菜单中选择要连接的数据库类型
2. 填写连接信息：
   • 主机地址：数据库服务器地址（SQLite不需要）
   • 端口：数据库端口（SQLite不需要）
   • 数据库名称：要分析的数据库名称（SQLite为文件路径）
   • 用户名：数据库用户名（SQLite不需要）
   • 密码：数据库密码（SQLite不需要）
3. 点击分析：点击"分析数据库"按钮开始分析
4. 查看结果：分析完成后会自动生成ER图

数据库连接示例

MySQL

• 主机：localhost
• 端口：3306
• 数据库：your_database
• 用户名：your_username
• 密码：your_password

PostgreSQL

• 主机：localhost
• 端口：5432
• 数据库：your_database
• 用户名：your_username
• 密码：your_password

SQL Server

• 主机：localhost
• 端口：1433
• 数据库：your_database
• 用户名：your_username
• 密码：your_password

SQLite

• 数据库：/path/to/your/database.db

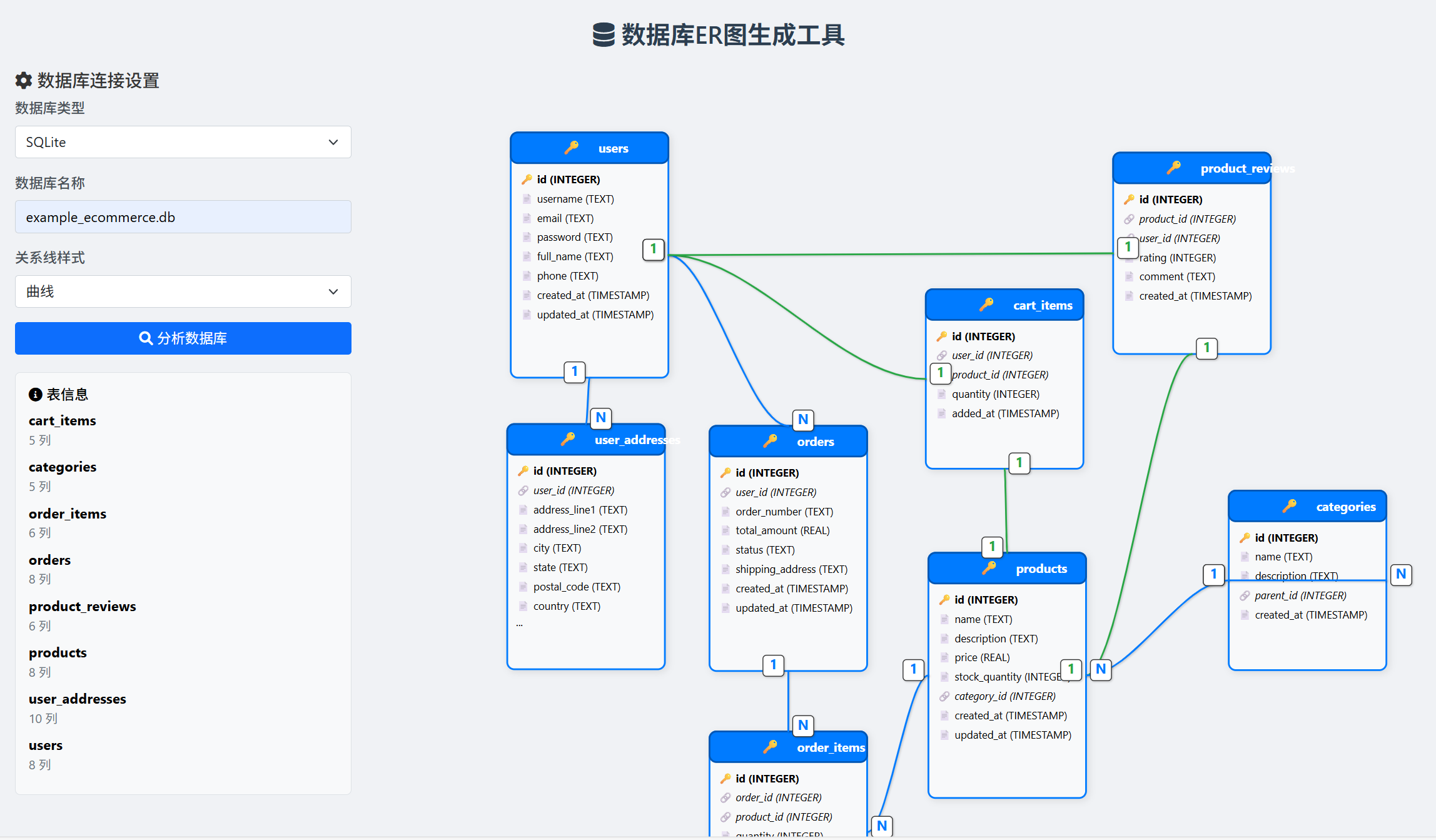

ER图说明

• 🔑 红色粗体：主键字段

• 🔗 绿色斜体：外键字段

• 箭头：表示表之间的关系方向

• 表节点：显示表名和主要字段信息

  参考"Example-ER.png" 文件.

技术栈

• 后端：FastAPI、SQLAlchemy
• 前端：HTML5、CSS3、JavaScript、D3.js、Bootstrap 5
• 数据库支持：MySQL、PostgreSQL、SQL Server、SQLite

注意事项

1. 确保数据库服务正在运行
2. 检查防火墙设置，确保可以访问数据库端口
3. 对于大型数据库，分析可能需要一些时间
4. 建议先在测试环境使用

故障排除

连接失败

• 检查数据库服务是否启动
• 确认连接参数是否正确
• 检查网络连接和防火墙设置

分析超时

• 对于大型数据库，可能需要增加超时时间
• 考虑分批分析或只分析部分表

显示问题

• 刷新页面重试
• 检查浏览器控制台是否有错误信息

扩展功能

未来计划添加的功能：

• 导出ER图为图片或PDF
• 支持更多数据库类型
• 自定义图表样式
• 表结构对比功能
• 数据库文档生成

许可证

MIT License

贡献

https://gitcode.com/liqngjun123/db_er_tool

欢迎提交Issue和Pull Request来改进这个项目！
