【单片机毕业设计】【mcuclub-dz-902】基于单片机的智能家居检测系统设计
本文介绍了一款基于STC89C52单片机的智能家居检测系统。系统通过多个传感器模块实现环境监测功能:MQ-2检测烟雾浓度超标时启动通风并报警;DS18B20检测高温时触发报警;火焰传感器检测火灾时启动水泵;人体感应模块结合密码验证实现门禁控制。系统支持通过矩阵键盘和手机蓝牙修改阈值参数,LCD1602实时显示数据。硬件采用双层PCB设计,包含传感器模块、继电器控制、声光报警等单元。软件采用Keil
一、基本介绍
项目名:智能家居检测系统设计
项目编号:mcuclub-dz-902
单片机类型:STC89C52
具体功能:
1、通过MQ-2检测当前环境的烟雾,烟雾浓度过高打开通风风扇,进行声光报警,同时给手机端发送提示信息
2、通过DS18B20检测当前环境的温度,检测到温度大于最大值进行声光报警,打开通风风扇,同时给手机端发送提示信息
3、通过火焰检测模块检测当前环境是否发生火灾检测到发生火灾,打开水泵,声光报警,同时给手机端发送提示信息
4、通过人体热释电D203S检测当前环境是否有人,检测到人且输入密码错误进行声光报警3s,同时给手机端发送提示信息,如果正确,进行开锁,3s后关闭;
5、通过矩阵键盘可以修改各阈值
6、通过LCD1602显示数据;
7、通过蓝牙模块可将数据发送到手机端,手机端可以修改各阈值
二、资料总览
实物资料

三、51单片机部分资料展示

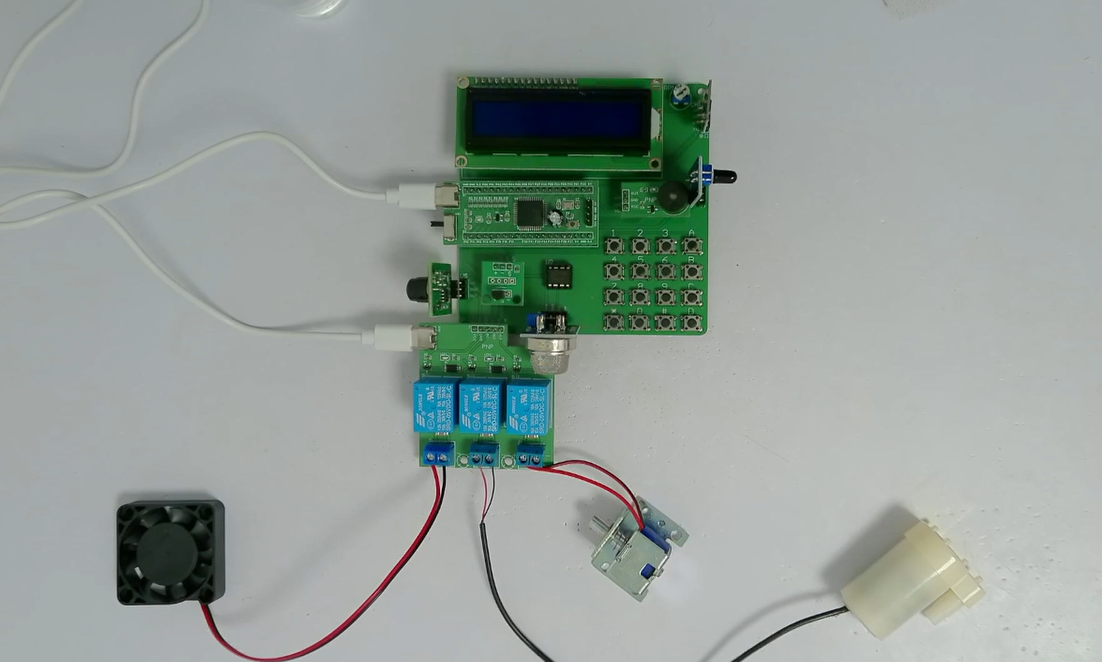

1、实物图展示
单片机型号:STC89C52
供电接口:TYPE-C
板子类型:PCB集成板,厚度1.2,两层板(上下层覆铜接地)
器件类型:元器件基本上为插针式,个别降压芯片会使用贴片式。

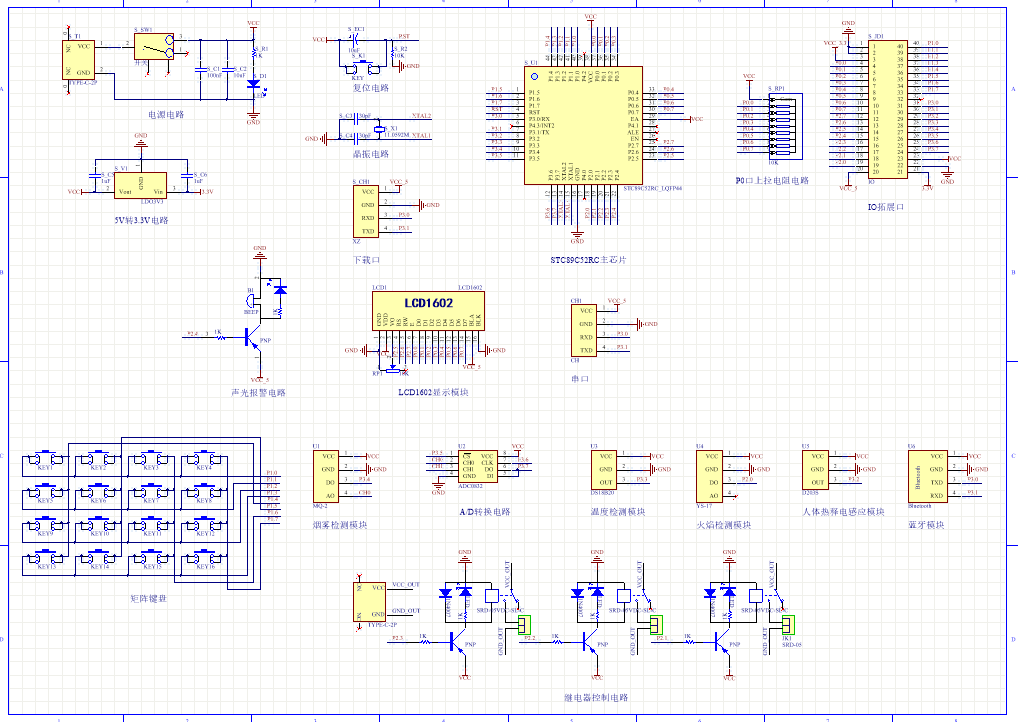

2、原理图展示
软件版本:AD2013
电路连线方式:网络标号连线方式
注意:原理图只是画出了模块的引脚图,而并不是模块的内部结构图

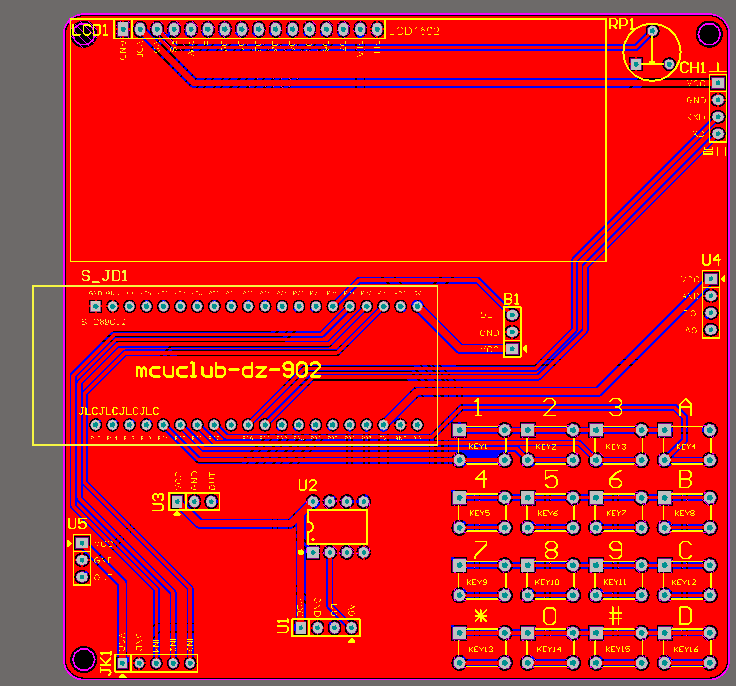

3、PCB图展示
由原理图导出,中间有一个项目编号,隐藏在单片机底座下,插入单片机后不会看到。
两层板,上下覆铜接地。

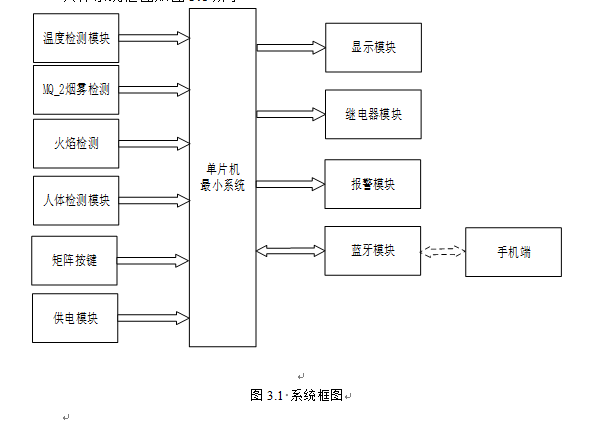

四、系统框图
绘制软件:VISIO
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。
输入由六部分组成,第一部分是温度检测模块,通过该模块检测当前环境的温度;第二部分是烟雾检测模块,由此模块可以获取当前烟雾值;第三部分是火焰检测模块, 由此模块可以获取当前是否发生火焰;第四部分是人体感应模块,由此模块可以检测是否有人;第五部分是矩阵按键模块,通过该模块可以输入密码,切换界面;第六部分是供电模块,通过该模块可给整个系统进行供电。
输出由三个部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,由继电器进行通风、灭火以及锁;第三部分是声光报警模块,当监输入密码错误时进行声光报警。
除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令设置阈值,以及控制门锁的开关。
具体系统框图如图3.1所示。
五、部分程序展示
软件版本:keil5
注意:逻辑程序和驱动程序分开,分布于main.c和其他.c文件
/****
*******按键函数
*****/
void Key_function(void)
{
uchar i,uart_num = 0xff;
key_num = matrix_keyboard_scan(); //读按键的位置码
uart_num = uart_data;
if(key_num != 0xff || uart_num != 0xff) //当有按键按下时
{
if(flag_key_en == 0) //按键使能标志为0时,锁3分钟
{
ALERT = 0;
Delay_Function(50);
ALERT = 1;
}
