ArcGIS从入门到精通——地图数据可视化
本研究基于地理信息系统技术，制作了黄河流域河南段研究区概况图集。主要包括三部分内容：1)黄河流域河南段在整体流域中的区位图；2)河南段地级行政区划图，利用河南省地级市.shp数据，通过属性标注功能实现行政区名称标注；3)河南段数字高程模型(DEM)图，采用dem1.tif栅格数据并调整配色方案。研究整合了多种基础地理数据，包括黄河南段干流.shp、黄河流域.shp和省级边界.shp等，通过数据框管
·
任务：
制作黄河流域河南段研究区概况图，显示黄河流域河南段在黄河流域的位置，黄河流域河南段地级行政区划分图以及黄河流域河南段的DEM图。
所需数据：
- dem1.tif：栅格数据；
- 河南省地级市.shp：面要素；
- 黄河南段干流.shp：线要素；
- 黄河流域.shp：面要素；
- 省级边界.shp：线要素。
操作过程：
1.黄河流域河南段在黄河流域的位置图

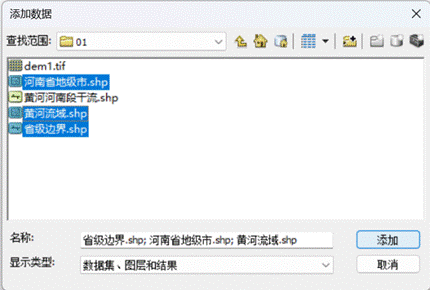

添加数据，结果如图：
2.黄河流域河南段地级行政区划分图

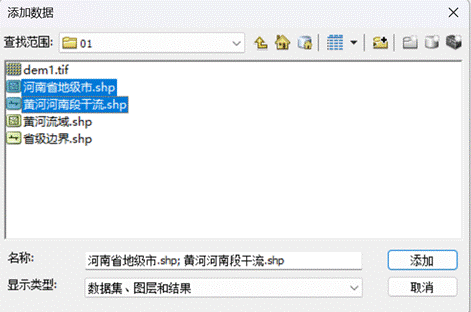

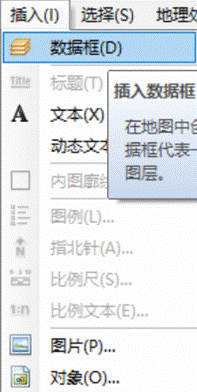

插入 > 数据框，然后添加数据，如图所示：

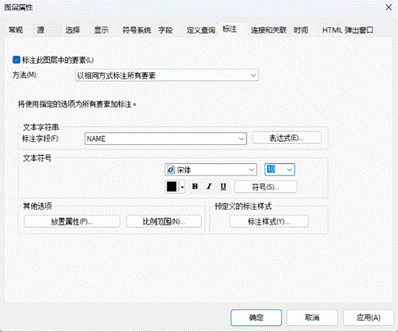

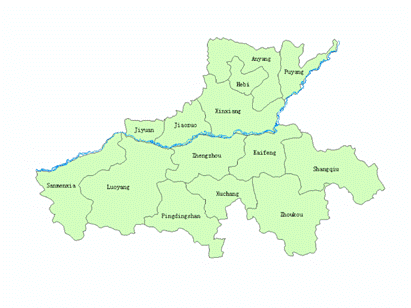

右击图层“河南省地级市”，打开属性 > 标注，进行以下设置，结果如图：
3. 黄河流域河南段的DEM图

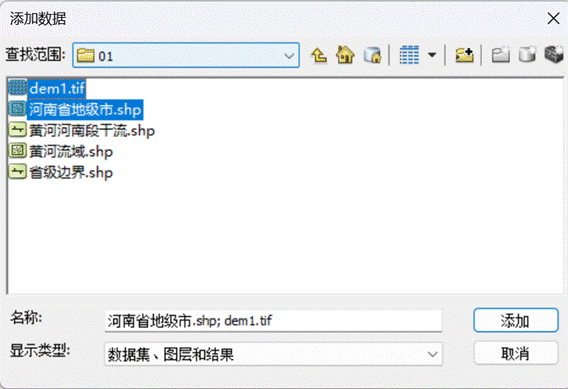

插入 > 数据框，然后添加数据，如图所示：

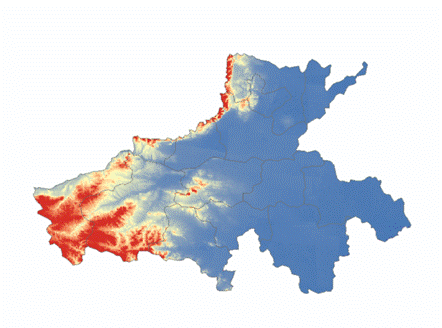

将图层“河南省地级市”改为无色，并调整图层“dem1.tif”的颜色，结果如图：

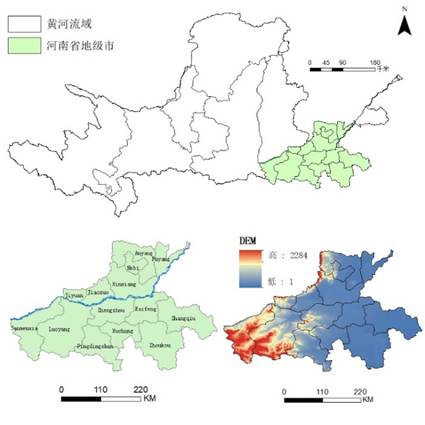

添加图名、图例、比例尺等，并将地图调整至合适大小，结果如图：
