背景意义

随着工业自动化和智能制造的迅速发展，机械零件的检测与识别技术在生产流程中扮演着越来越重要的角色。传统的人工检测方法不仅效率低下，而且容易受到人为因素的影响，导致误判和漏判的情况频繁发生。因此，开发高效、准确的机械零件图像分割系统成为了行业内的迫切需求。近年来，深度学习技术的快速进步为图像处理领域带来了革命性的变化，尤其是目标检测和图像分割任务。YOLO（You Only Look Once）系列模型因其高效性和实时性而受到广泛关注，其中YOLOv8作为最新版本，进一步提升了检测精度和速度，成为研究者们探索图像分割应用的理想选择。

本研究旨在基于改进的YOLOv8模型，构建一个针对机械零件的图像分割系统。我们使用的数据集包含3400张图像，涵盖了四类机械零件：螺栓、螺母、物体和螺钉。这些零件在机械制造和装配过程中是不可或缺的，准确的识别和分割能够显著提高生产效率和产品质量。通过对这些零件进行精确的实例分割，系统能够实现对每个零件的独立识别，从而为后续的自动化装配、质量检测等环节提供可靠的数据支持。

在现有的图像分割技术中，YOLOv8模型以其卓越的性能脱颖而出，但在特定应用场景下仍然存在一定的局限性。例如，面对复杂背景、光照变化和零件重叠等情况，模型的分割效果可能会受到影响。因此，本研究将对YOLOv8进行改进，结合数据增强、迁移学习等技术，提升模型在机械零件图像分割任务中的表现。通过对模型结构的优化和训练策略的调整，我们期望能够提高系统的鲁棒性和准确性，使其在实际应用中具备更强的适应能力。

此外，本研究的意义不仅体现在技术层面，更在于推动机械制造行业的智能化转型。通过引入先进的图像分割技术，可以实现对生产线的实时监控和智能管理，降低人工成本，提高生产效率。同时，系统的成功应用将为其他领域的图像分割任务提供借鉴，促进深度学习技术在更广泛场景中的应用。

综上所述，基于改进YOLOv8的机械零件图像分割系统的研究具有重要的理论价值和实际意义。它不仅为机械零件的自动化检测提供了新的解决方案，也为深度学习在工业领域的应用探索开辟了新的方向。通过本研究的深入推进，我们期望能够为机械制造行业的智能化发展贡献一份力量，同时为相关研究提供有益的参考和启示。

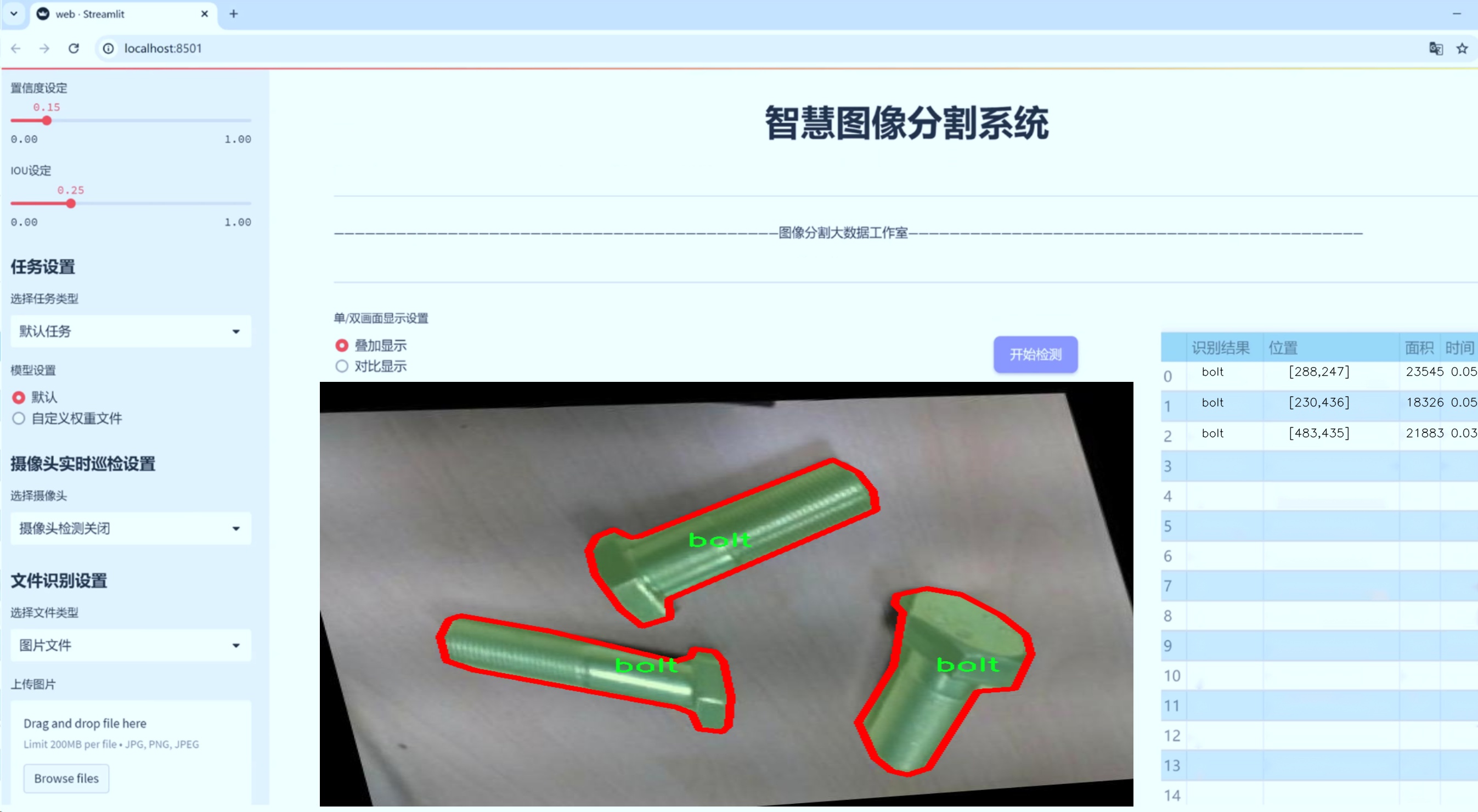

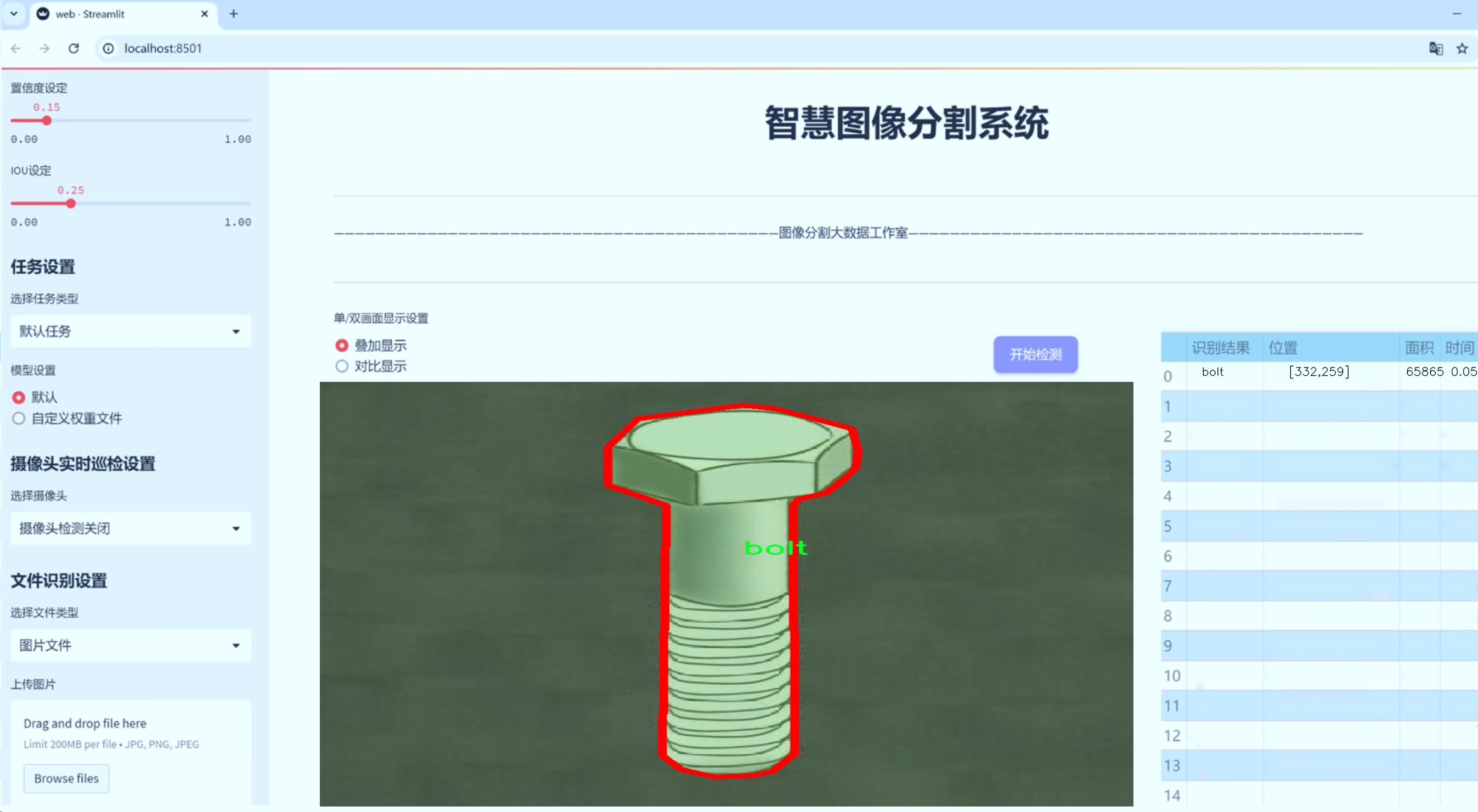

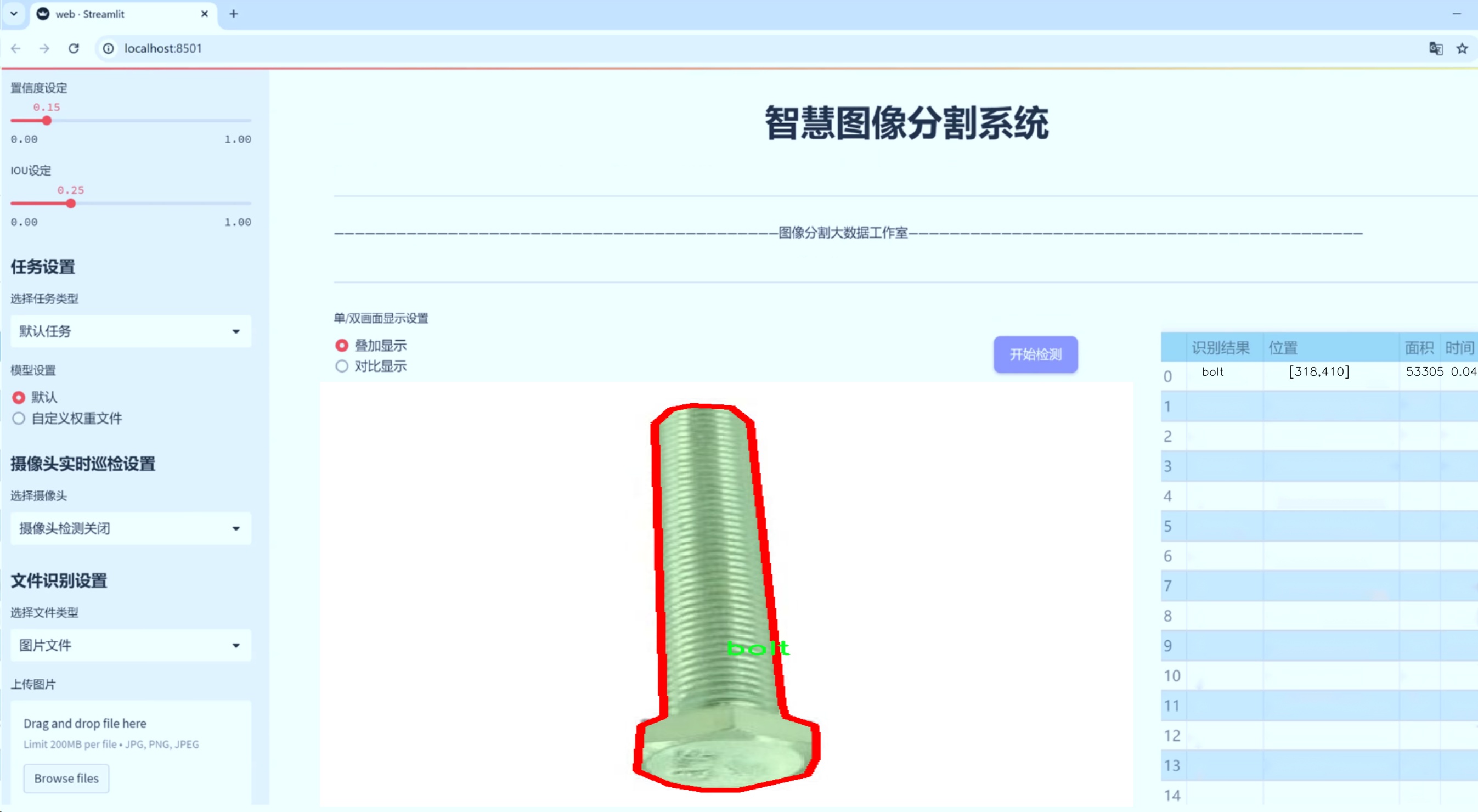

图片效果

数据集信息

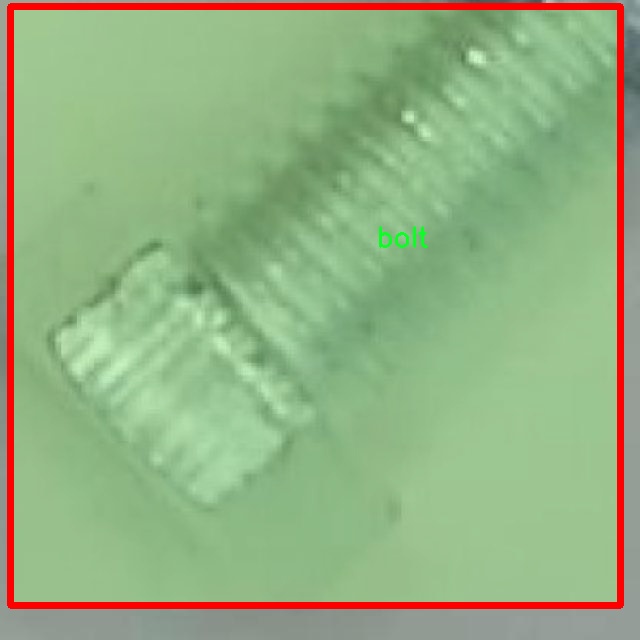

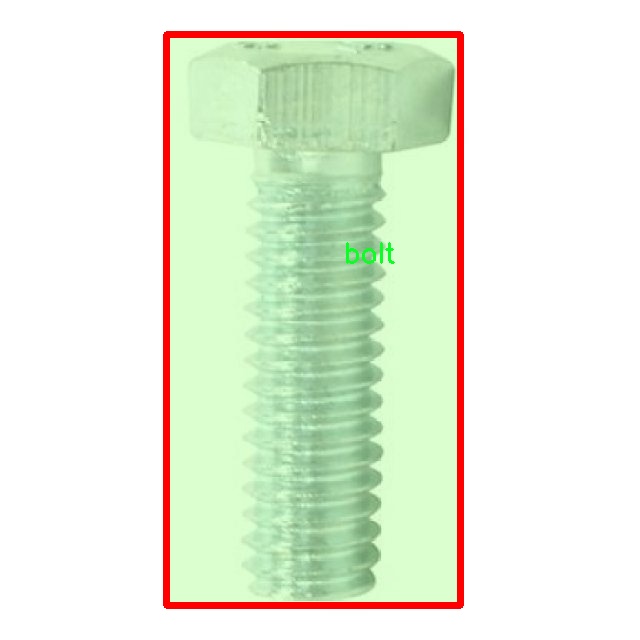

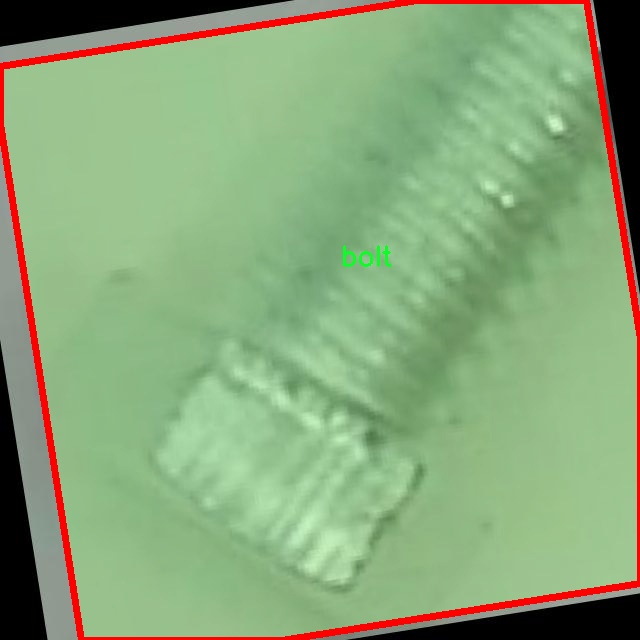

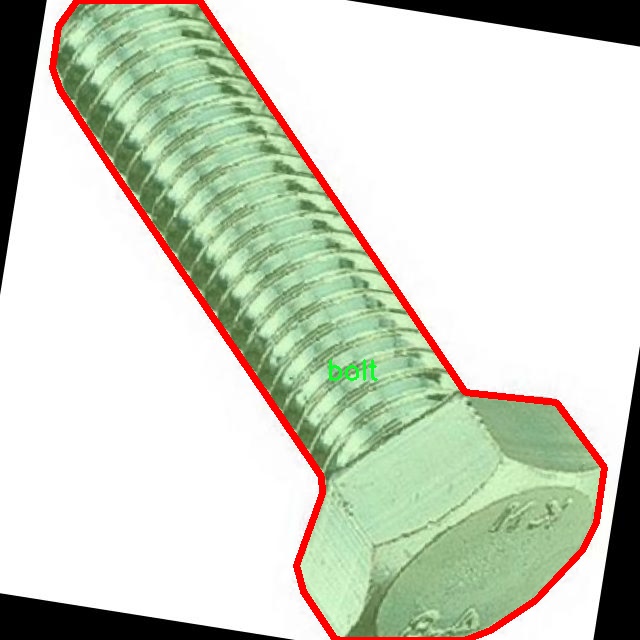

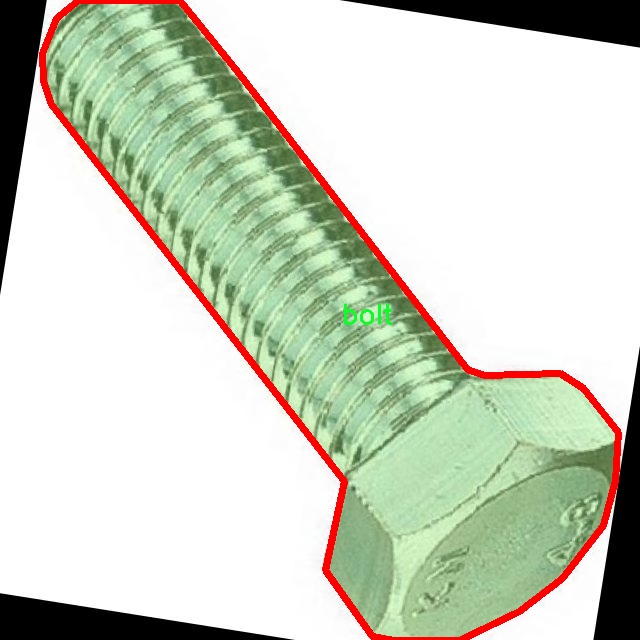

在现代工业制造中，机械零件的自动识别与分割是提升生产效率和产品质量的重要环节。为此，我们构建了一个名为“mpc”的数据集，旨在为改进YOLOv8-seg的机械零件图像分割系统提供高质量的训练数据。该数据集专注于四种常见的机械零件，具体包括：螺栓（bolt）、螺母（nut）、物体（object）和螺丝（screw）。通过精心标注和多样化的图像采集，我们力求在多种环境下反映这些零件的真实特征，从而增强模型的泛化能力。

“mpc”数据集的构建过程始于对机械零件的深入分析。我们首先确定了四个主要类别，这些类别在机械装配和维护中极为常见。螺栓和螺母作为连接件，广泛应用于各种机械结构中，而螺丝则是固定和连接的关键元件。为了确保数据集的多样性，我们从不同的角度、光照条件和背景环境中采集了大量图像。这些图像不仅包括单个零件的特写，还涵盖了它们在实际应用场景中的组合和排列，确保模型能够在不同情况下准确识别和分割这些零件。

在数据标注方面，我们采用了专业的标注工具，确保每一张图像中的机械零件都被准确地框定和标记。每个类别的零件都经过严格的质量控制，以保证标注的一致性和准确性。这种细致的标注工作使得“mpc”数据集不仅适用于基础的图像分割任务，还能为复杂的场景理解提供支持。我们相信，经过精确标注的图像数据将为YOLOv8-seg模型的训练提供坚实的基础，进而提升其在实际应用中的表现。

此外，数据集的构建还考虑到了不同应用场景的需求。例如，在某些工业环境中，零件可能会因磨损或污染而表现出不同的外观特征。因此，我们在数据集中引入了不同状态下的零件图像，以增强模型对各种变异的适应能力。这种多样性不仅提升了模型的鲁棒性，也为其在真实世界中的应用奠定了基础。

为了便于研究人员和开发者使用，我们将“mpc”数据集整理成易于访问的格式，并提供详细的文档说明。用户可以方便地下载数据集，并根据自己的需求进行进一步的研究和开发。我们希望通过开放这个数据集，能够激发更多的研究者在机械零件图像分割领域进行创新，推动相关技术的发展。

总之，“mpc”数据集的构建不仅是为了支持YOLOv8-seg模型的训练，更是希望通过提供高质量、多样化的图像数据，促进机械零件自动识别技术的进步。随着工业自动化的不断发展，机械零件的高效识别与分割将成为提升生产效率和降低成本的重要手段，而“mpc”数据集的推出正是这一进程中的重要一步。我们期待着该数据集能够为研究者们提供有价值的资源，助力他们在这一领域取得更大的突破。

核心代码

```python
import sys
import subprocess

def run_script(script_path):
    """
    使用当前 Python 环境运行指定的脚本。

    Args:
        script_path (str): 要运行的脚本路径

    Returns:
        None
    """
    # 获取当前 Python 解释器的路径
    python_path = sys.executable

    # 构建运行命令，使用 streamlit 运行指定的脚本
    command = f'"{python_path}" -m streamlit run "{script_path}"'

    # 执行命令
    result = subprocess.run(command, shell=True)
    # 检查命令执行的返回码，如果不为0，表示执行出错
    if result.returncode != 0:
        print("脚本运行出错。")

# 实例化并运行应用
if __name__ == "__main__":
    # 指定要运行的脚本路径
    script_path = "web.py"  # 这里可以直接指定脚本名称，假设在当前目录下

    # 调用函数运行脚本
    run_script(script_path)

代码分析：

1. 导入模块：

   • sys：用于获取当前 Python 解释器的路径。
   • subprocess：用于执行外部命令。

2. run_script 函数：

   • 接收一个参数 script_path，表示要运行的 Python 脚本的路径。
   • 使用 sys.executable 获取当前 Python 解释器的路径，以确保在当前环境中运行脚本。
   • 构建命令字符串，使用 streamlit 运行指定的脚本。
   • 使用 subprocess.run 执行命令，并检查返回码以判断脚本是否成功运行。

3. 主程序块：

   • 在脚本作为主程序运行时，指定要运行的脚本路径（这里假设为 web.py）。
   • 调用 run_script 函数来执行指定的脚本。

注意事项：

• 确保 web.py 脚本存在于当前工作目录中。
• 需要安装 streamlit 库以确保脚本能够正常运行。```
  这个文件是一个名为 ui.py 的 Python 脚本，主要功能是运行一个指定的 Python 脚本（在这里是 web.py），并且使用当前的 Python 环境来执行它。文件中首先导入了一些必要的模块，包括 sys、os 和 subprocess，以及一个自定义的函数 abs_path，这个函数来自于 QtFusion.path 模块，可能用于获取文件的绝对路径。

在 run_script 函数中，首先获取当前 Python 解释器的路径，这通过 sys.executable 实现。接着，构建一个命令字符串，这个命令使用 streamlit 来运行指定的脚本。streamlit 是一个用于构建数据应用的框架，因此可以推测 web.py 是一个使用 streamlit 编写的应用。

然后，使用 subprocess.run 来执行这个命令。shell=True 参数允许命令在一个新的 shell 中运行。执行完命令后，检查返回的状态码，如果不为零，表示脚本运行出错，程序会打印出相应的错误信息。

在文件的最后部分，使用 if __name__ == "__main__": 这一结构来确保只有在直接运行该脚本时才会执行后面的代码。在这里，指定了要运行的脚本路径 web.py，并调用 run_script 函数来执行它。

总的来说，这个脚本的主要目的是提供一个简单的接口，通过命令行运行一个 streamlit 应用，便于开发和测试。

```python
import torch
import torch.nn as nn
import torch.nn.functional as F

class Conv2d_BN(nn.Sequential):
    """一个顺序容器，执行2D卷积操作并随后进行批量归一化。"""

    def __init__(self, in_channels, out_channels, kernel_size=1, stride=1, padding=0):
        """初始化卷积层和批量归一化层。"""
        super().__init__()
        self.add_module('conv', nn.Conv2d(in_channels, out_channels, kernel_size, stride, padding, bias=False))
        self.add_module('bn', nn.BatchNorm2d(out_channels))

class PatchEmbed(nn.Module):
    """将图像嵌入为补丁并投影到指定的嵌入维度。"""

    def __init__(self, in_chans, embed_dim, resolution):
        """初始化补丁嵌入层。"""
        super().__init__()
        img_size = (resolution, resolution)
        self.patches_resolution = (img_size[0] // 4, img_size[1] // 4)  # 每个补丁的分辨率
        self.seq = nn.Sequential(
            Conv2d_BN(in_chans, embed_dim // 2, kernel_size=3, stride=2, padding=1),
            nn.GELU(),  # 激活函数
            Conv2d_BN(embed_dim // 2, embed_dim, kernel_size=3, stride=2, padding=1),
        )

    def forward(self, x):
        """通过补丁嵌入层处理输入张量。"""
        return self.seq(x)

class TinyViTBlock(nn.Module):
    """TinyViT块，应用自注意力和局部卷积。"""

    def __init__(self, dim, num_heads, window_size=7):
        """初始化TinyViT块。"""
        super().__init__()
        self.attn = nn.MultiheadAttention(dim, num_heads)  # 多头自注意力层
        self.local_conv = Conv2d_BN(dim, dim, kernel_size=3, stride=1, padding=1)  # 局部卷积层
        self.norm1 = nn.LayerNorm(dim)  # 层归一化
        self.norm2 = nn.LayerNorm(dim)

    def forward(self, x):
        """执行前向传播，应用自注意力和局部卷积。"""
        x = self.norm1(x)  # 归一化
        x, _ = self.attn(x, x, x)  # 自注意力
        x = self.norm2(x)  # 再次归一化
        x = self.local_conv(x)  # 局部卷积
        return x

class TinyViT(nn.Module):
    """TinyViT模型，用于视觉任务。"""

    def __init__(self, img_size=224, in_chans=3, num_classes=1000, embed_dims=[96, 192, 384, 768], depths=[2, 2, 6, 2]):
        """初始化TinyViT模型。"""
        super().__init__()
        self.patch_embed = PatchEmbed(in_chans, embed_dims[0], img_size)  # 初始化补丁嵌入层
        self.layers = nn.ModuleList()  # 存储各层

        for i in range(len(depths)):
            # 构建每一层的TinyViT块
            self.layers.append(nn.ModuleList([TinyViTBlock(embed_dims[i], num_heads=embed_dims[i] // 32) for _ in range(depths[i])]))

        self.head = nn.Linear(embed_dims[-1], num_classes) if num_classes > 0 else nn.Identity()  # 分类头

    def forward(self, x):
        """执行前向传播，经过补丁嵌入和各层。"""
        x = self.patch_embed(x)  # 输入经过补丁嵌入
        for layer in self.layers:
            for block in layer:
                x = block(x)  # 逐层处理
        return self.head(x)  # 输出分类结果

代码注释说明：

1. Conv2d_BN: 这个类定义了一个包含卷积层和批量归一化层的顺序容器，通常用于图像处理中的特征提取。
2. PatchEmbed: 该类将输入图像分割成小块（补丁），并通过卷积层将其嵌入到指定的维度中。
3. TinyViTBlock: 这个模块包含自注意力机制和局部卷积操作，主要用于特征提取和增强。
4. TinyViT: 这是整个模型的主要结构，包含补丁嵌入层和多个TinyViT块，最后通过一个线性层进行分类。

以上代码提供了TinyViT模型的核心结构，适用于视觉任务。```
这个程序文件定义了一个名为 TinyViT 的深度学习模型，主要用于计算机视觉任务。它是基于视觉变换器（Vision Transformer, ViT）架构的一个轻量级实现，结合了卷积神经网络（CNN）的一些元素。以下是对代码的详细讲解。

首先，文件导入了一些必要的库，包括 PyTorch 的核心模块和一些工具函数。接着，定义了一些基础组件，例如 Conv2d_BN 类，它是一个顺序容器，包含一个二维卷积层和一个批量归一化层。这种结构在深度学习中非常常见，用于提取特征并加速训练。

接下来是 PatchEmbed 类，它负责将输入图像分割成小块（patches），并将这些小块映射到一个指定的嵌入维度。这个过程有助于将图像信息转化为适合变换器处理的格式。

MBConv 类实现了移动反向瓶颈卷积层（Mobile Inverted Bottleneck Conv），这是 EfficientNet 架构中的一个重要组成部分。它通过逐层的卷积和激活函数，提取输入特征并进行变换。

PatchMerging 类用于合并相邻的小块，并将其投影到新的维度，这对于降低特征图的分辨率非常有用。

ConvLayer 类是一个包含多个 MBConv 层的卷积层，可以选择性地对输出进行下采样，并支持梯度检查点，以节省内存。

Mlp 类实现了多层感知机（MLP），通常用于变换器架构中，包含了层归一化和两个全连接层。

Attention 类实现了多头注意力机制，支持空间感知，能够根据空间分辨率应用注意力偏置。这个模块在处理图像时非常重要，因为它可以帮助模型关注不同区域的重要性。

TinyViTBlock 类是 TinyViT 的基本构建块，结合了自注意力机制和局部卷积。它通过注意力机制处理输入，并在此基础上应用局部卷积，以进一步提取特征。

BasicLayer 类表示 TinyViT 的一个基本层，包含多个 TinyViTBlock，并可选择性地进行下采样。

LayerNorm2d 类实现了二维层归一化，适用于卷积神经网络中的特征图。

最后，TinyViT 类是整个模型的核心，负责初始化各个层和组件。它接受多个参数，如输入图像大小、输入通道数、类别数、嵌入维度、深度、注意力头数等。该类还实现了前向传播的方法，将输入数据通过各个层进行处理，最终输出分类结果。

总的来说，这个文件实现了一个结构清晰、功能强大的视觉变换器模型，适用于各种计算机视觉任务，如图像分类、目标检测等。通过结合卷积层和变换器的优点，TinyViT 模型在保持高效性的同时，能够有效地提取图像特征。

```python
import os
import re
import shutil
import socket
import sys
import tempfile
from pathlib import Path

from . import USER_CONFIG_DIR
from .torch_utils import TORCH_1_9

def find_free_network_port() -> int:
    """
    查找本地主机上一个空闲的网络端口。

    这个函数在单节点训练时非常有用，因为我们不想连接到真实的主节点，但需要设置
    `MASTER_PORT` 环境变量。
    """
    with socket.socket(socket.AF_INET, socket.SOCK_STREAM) as s:
        s.bind(('127.0.0.1', 0))  # 绑定到本地地址和一个随机端口
        return s.getsockname()[1]  # 返回绑定的端口号


def generate_ddp_file(trainer):
    """
    生成一个 DDP 文件并返回其文件名。

    DDP（Distributed Data Parallel）文件用于分布式训练，包含训练配置和执行代码。
    """
    # 获取训练器的模块和类名
    module, name = f'{trainer.__class__.__module__}.{trainer.__class__.__name__}'.rsplit('.', 1)

    # 创建 DDP 文件的内容
    content = f'''overrides = {vars(trainer.args)} \nif __name__ == "__main__":
    from {module} import {name}
    from ultralytics.utils import DEFAULT_CFG_DICT

    cfg = DEFAULT_CFG_DICT.copy()
    cfg.update(save_dir='')   # 处理额外的 'save_dir' 键
    trainer = {name}(cfg=cfg, overrides=overrides)
    trainer.train()'''

    # 创建 DDP 目录（如果不存在）
    (USER_CONFIG_DIR / 'DDP').mkdir(exist_ok=True)

    # 创建临时文件并写入内容
    with tempfile.NamedTemporaryFile(prefix='_temp_',
                                     suffix=f'{id(trainer)}.py',
                                     mode='w+',
                                     encoding='utf-8',
                                     dir=USER_CONFIG_DIR / 'DDP',
                                     delete=False) as file:
        file.write(content)  # 写入文件内容
    return file.name  # 返回临时文件名


def generate_ddp_command(world_size, trainer):
    """
    生成并返回用于分布式训练的命令。

    该命令用于启动多个训练进程。
    """
    import __main__  # 本地导入以避免某些问题
    if not trainer.resume:
        shutil.rmtree(trainer.save_dir)  # 如果不恢复训练，删除保存目录

    file = str(Path(sys.argv[0]).resolve())  # 获取当前脚本的绝对路径
    safe_pattern = re.compile(r'^[a-zA-Z0-9_. /\\-]{1,128}$')  # 允许的字符和最大长度
    # 检查文件名是否合法
    if not (safe_pattern.match(file) and Path(file).exists() and file.endswith('.py')):
        file = generate_ddp_file(trainer)  # 生成 DDP 文件

    # 选择分布式训练的命令
    dist_cmd = 'torch.distributed.run' if TORCH_1_9 else 'torch.distributed.launch'
    port = find_free_network_port()  # 查找空闲端口
    # 构建命令
    cmd = [sys.executable, '-m', dist_cmd, '--nproc_per_node', f'{world_size}', '--master_port', f'{port}', file]
    return cmd, file  # 返回命令和文件名


def ddp_cleanup(trainer, file):
    """
    如果创建了临时文件，则删除该文件。

    这是为了清理不再需要的临时文件。
    """
    if f'{id(trainer)}.py' in file:  # 检查文件名是否包含临时文件的后缀
        os.remove(file)  # 删除临时文件

代码说明：

1. find_free_network_port: 该函数用于查找一个可用的网络端口，通常用于分布式训练时设置 MASTER_PORT 环境变量。

2. generate_ddp_file: 该函数生成一个用于分布式数据并行训练的 Python 文件，文件中包含训练器的配置和训练代码。

3. generate_ddp_command: 该函数生成分布式训练的命令，包括指定的进程数量和使用的端口。如果当前脚本不符合要求，则会生成 DDP 文件。

4. ddp_cleanup: 该函数用于清理临时文件，确保在训练结束后不会留下不必要的文件。```
   这个程序文件是一个用于分布式训练的工具，主要用于Ultralytics YOLO框架中。它包含了一些函数，用于查找可用的网络端口、生成分布式数据并行（DDP）文件、生成分布式训练命令以及清理临时文件。

首先，find_free_network_port函数用于查找本地主机上可用的网络端口。它创建一个TCP套接字并将其绑定到127.0.0.1的随机端口上，返回该端口号。这在单节点训练时非常有用，因为我们不需要连接到真实的主节点，但仍然需要设置MASTER_PORT环境变量。

接下来，generate_ddp_file函数用于生成一个DDP文件并返回其文件名。它从传入的训练器对象中提取模块和类名，并构建一个Python脚本的内容，该脚本包含训练器的配置和训练逻辑。然后，它在用户配置目录下创建一个名为’DDP’的文件夹（如果不存在的话），并将生成的内容写入一个临时文件中，最后返回该文件的名称。

generate_ddp_command函数用于生成分布式训练的命令。它首先检查训练器是否需要恢复，如果不需要，则删除保存目录。接着，它获取当前脚本的路径，并使用正则表达式检查该路径是否符合安全模式（即是否为有效的Python文件）。如果不符合，则调用generate_ddp_file生成一个临时文件。然后，它根据PyTorch的版本选择适当的分布式命令，并调用find_free_network_port获取一个可用的端口。最后，它构建并返回一个包含命令和文件名的列表。

最后，ddp_cleanup函数用于在训练结束后删除临时文件。如果临时文件的后缀与训练器的ID匹配，则将其删除，以确保不会留下不必要的文件。

总体而言，这个文件提供了一些实用的功能，帮助用户在Ultralytics YOLO框架中进行分布式训练，简化了配置和命令生成的过程。

```python
import os
import torch
import yaml
from ultralytics import YOLO  # 导入YOLO模型

if __name__ == '__main__':  # 确保该模块被直接运行时才执行以下代码
    # 设置训练参数
    workers = 1  # 数据加载的工作进程数
    batch = 8  # 每个批次的样本数量，需根据显存大小调整
    device = "0" if torch.cuda.is_available() else "cpu"  # 检查是否有可用的GPU，若没有则使用CPU

    # 获取数据集配置文件的绝对路径
    data_path = abs_path(f'datasets/data/data.yaml', path_type='current')

    # 将路径格式转换为Unix风格
    unix_style_path = data_path.replace(os.sep, '/')
    # 获取目录路径
    directory_path = os.path.dirname(unix_style_path)

    # 读取YAML文件，保持原有顺序
    with open(data_path, 'r') as file:
        data = yaml.load(file, Loader=yaml.FullLoader)

    # 修改数据集路径
    if 'train' in data and 'val' in data and 'test' in data:
        data['train'] = directory_path + '/train'  # 设置训练集路径
        data['val'] = directory_path + '/val'      # 设置验证集路径
        data['test'] = directory_path + '/test'    # 设置测试集路径

        # 将修改后的数据写回YAML文件
        with open(data_path, 'w') as file:
            yaml.safe_dump(data, file, sort_keys=False)

    # 加载YOLO模型配置文件和预训练权重
    model = YOLO(r"C:\codeseg\codenew\50+种YOLOv8算法改进源码大全和调试加载训练教程（非必要）\改进YOLOv8模型配置文件\yolov8-seg-C2f-Faster.yaml").load("./weights/yolov8s-seg.pt")

    # 开始训练模型
    results = model.train(
        data=data_path,  # 指定训练数据的配置文件路径
        device=device,  # 指定使用的设备（GPU或CPU）
        workers=workers,  # 指定数据加载的工作进程数
        imgsz=640,  # 指定输入图像的大小为640x640
        epochs=100,  # 指定训练的轮数为100
        batch=batch,  # 指定每个批次的样本数量
    )

代码核心部分解释：

1. 导入必要的库：导入os、torch、yaml和YOLO模型的相关库。
2. 参数设置：设置工作进程数、批次大小和设备类型（GPU或CPU）。
3. 数据集路径处理：获取数据集配置文件的绝对路径，并修改YAML文件中的训练、验证和测试集路径。
4. 模型加载：加载YOLO模型的配置文件和预训练权重。
5. 模型训练：调用model.train()方法开始训练，传入必要的参数如数据路径、设备、工作进程数、图像大小、训练轮数和批次大小。```
   该程序文件train.py主要用于训练YOLO（You Only Look Once）模型，具体是YOLOv8版本的一个变体。程序首先导入了一些必要的库，包括操作系统库os、深度学习框架torch、YAML解析库yaml以及YOLO模型的实现库ultralytics。此外，还导入了一个路径处理模块abs_path和用于图形显示的matplotlib库。

在程序的主入口部分，首先设置了一些训练参数。workers指定了数据加载的工作进程数量，batch设置了每个批次的样本数量，device则根据是否有可用的GPU来选择使用GPU还是CPU进行训练。

接下来，程序构建了数据集配置文件的绝对路径，文件名为data.yaml，并将路径格式转换为Unix风格。通过读取该YAML文件，程序获取了数据集的相关信息，并修改了其中的训练、验证和测试数据的路径，以确保它们指向正确的目录。修改后的数据将被写回到原YAML文件中。

程序还包含了一些注释，提醒用户不同模型的大小和设备要求可能不同，建议在遇到问题时尝试其他模型配置文件。

然后，程序加载了一个YOLOv8模型的配置文件，并使用预训练的权重文件进行初始化。接下来，调用model.train()方法开始训练模型，传入了训练数据的配置文件路径、设备选择、工作进程数量、输入图像大小、训练的epoch数量以及批次大小等参数。

总的来说，该程序实现了YOLOv8模型的训练流程，包括数据准备、模型加载和训练参数设置等步骤，适合用于目标检测或图像分割等任务。

```python
# 导入必要的库
from ultralytics.utils import LOGGER, SETTINGS, TESTS_RUNNING, colorstr

try:
    # 尝试导入TensorBoard的SummaryWriter
    from torch.utils.tensorboard import SummaryWriter

    # 确保不在测试运行中，并且TensorBoard集成已启用
    assert not TESTS_RUNNING
    assert SETTINGS['tensorboard'] is True
    WRITER = None  # 初始化TensorBoard的SummaryWriter实例

except (ImportError, AssertionError, TypeError):
    # 处理导入错误或断言错误
    SummaryWriter = None  # 如果导入失败，设置为None


def _log_scalars(scalars, step=0):
    """将标量值记录到TensorBoard中。"""
    if WRITER:  # 如果WRITER存在
        for k, v in scalars.items():  # 遍历标量字典
            WRITER.add_scalar(k, v, step)  # 记录每个标量


def _log_tensorboard_graph(trainer):
    """将模型图记录到TensorBoard中。"""
    try:
        import warnings
        from ultralytics.utils.torch_utils import de_parallel, torch

        imgsz = trainer.args.imgsz  # 获取输入图像大小
        imgsz = (imgsz, imgsz) if isinstance(imgsz, int) else imgsz  # 确保图像大小为元组
        p = next(trainer.model.parameters())  # 获取模型参数以确定设备和类型
        im = torch.zeros((1, 3, *imgsz), device=p.device, dtype=p.dtype)  # 创建输入图像（必须为零）

        with warnings.catch_warnings():
            warnings.simplefilter('ignore', category=UserWarning)  # 忽略JIT跟踪警告
            WRITER.add_graph(torch.jit.trace(de_parallel(trainer.model), im, strict=False), [])  # 记录模型图
    except Exception as e:
        LOGGER.warning(f'WARNING ⚠️ TensorBoard图形可视化失败 {e}')  # 记录警告


def on_pretrain_routine_start(trainer):
    """初始化TensorBoard记录。"""
    if SummaryWriter:  # 如果SummaryWriter存在
        try:
            global WRITER
            WRITER = SummaryWriter(str(trainer.save_dir))  # 创建SummaryWriter实例
            prefix = colorstr('TensorBoard: ')
            LOGGER.info(f"{prefix}使用 'tensorboard --logdir {trainer.save_dir}' 启动，查看地址 http://localhost:6006/")
        except Exception as e:
            LOGGER.warning(f'WARNING ⚠️ TensorBoard未正确初始化，未记录此运行。 {e}')  # 记录警告


def on_train_start(trainer):
    """在训练开始时记录TensorBoard图形。"""
    if WRITER:  # 如果WRITER存在
        _log_tensorboard_graph(trainer)  # 记录模型图


def on_batch_end(trainer):
    """在训练批次结束时记录标量统计信息。"""
    _log_scalars(trainer.label_loss_items(trainer.tloss, prefix='train'), trainer.epoch + 1)  # 记录训练损失


def on_fit_epoch_end(trainer):
    """在训练周期结束时记录周期指标。"""
    _log_scalars(trainer.metrics, trainer.epoch + 1)  # 记录训练指标


# 定义回调函数字典
callbacks = {
    'on_pretrain_routine_start': on_pretrain_routine_start,
    'on_train_start': on_train_start,
    'on_fit_epoch_end': on_fit_epoch_end,
    'on_batch_end': on_batch_end} if SummaryWriter else {}

代码说明：

1. 导入部分：导入必要的库和模块，确保TensorBoard的功能可用。
2. 异常处理：处理导入错误和断言错误，确保在不支持TensorBoard的环境中不会崩溃。
3. 日志记录函数：
   • _log_scalars：记录标量值到TensorBoard。
   • _log_tensorboard_graph：记录模型图形到TensorBoard。
4. 回调函数：
   • on_pretrain_routine_start：在预训练开始时初始化TensorBoard记录。
   • on_train_start：在训练开始时记录模型图。
   • on_batch_end：在每个训练批次结束时记录损失。
   • on_fit_epoch_end：在每个训练周期结束时记录指标。
5. 回调字典：根据是否支持SummaryWriter来定义回调函数。```
   这个程序文件是用于集成 TensorBoard 日志记录功能的，主要是为 Ultralytics YOLO 项目提供训练过程中的可视化支持。代码首先导入了一些必要的模块和库，包括日志记录器和设置。然后尝试导入 torch.utils.tensorboard 中的 SummaryWriter，这是 TensorBoard 的核心组件，用于记录和可视化训练过程中的数据。

在导入过程中，代码中有一些断言检查，确保在测试运行时不会记录日志，并且确认 TensorBoard 集成已启用。如果导入失败或断言失败，SummaryWriter 将被设置为 None，以避免后续调用时出现错误。

接下来，定义了几个函数。_log_scalars 函数用于将标量值记录到 TensorBoard 中，它接收一个字典形式的标量数据和当前步数。_log_tensorboard_graph 函数用于将模型的计算图记录到 TensorBoard。它会创建一个零值的输入图像，并使用 torch.jit.trace 来追踪模型的计算图，同时捕获可能的警告信息。

on_pretrain_routine_start 函数在训练前的例程开始时被调用，用于初始化 TensorBoard 的日志记录。如果 SummaryWriter 可用，它会创建一个新的 SummaryWriter 实例，并输出相关信息，指导用户如何启动 TensorBoard 进行查看。

on_train_start 函数在训练开始时被调用，主要用于记录模型的计算图。on_batch_end 函数在每个训练批次结束时被调用，记录当前批次的标量统计数据。on_fit_epoch_end 函数在每个训练周期结束时被调用，记录该周期的指标。

最后，代码定义了一个回调字典 callbacks，其中包含了上述函数的映射关系，只有在 SummaryWriter 可用的情况下才会创建这个字典。这使得在训练过程中可以根据不同的事件触发相应的日志记录操作，从而实现对训练过程的全面监控和可视化。

```python
# Ultralytics YOLO 🚀, AGPL-3.0 license
"""基础回调函数定义模块。"""

from collections import defaultdict
from copy import deepcopy

# 定义训练过程中的回调函数
def on_train_start(trainer):
    """训练开始时调用的回调函数。"""
    pass

def on_train_epoch_start(trainer):
    """每个训练周期开始时调用的回调函数。"""
    pass

def on_train_batch_start(trainer):
    """每个训练批次开始时调用的回调函数。"""
    pass

def on_train_batch_end(trainer):
    """每个训练批次结束时调用的回调函数。"""
    pass

def on_train_epoch_end(trainer):
    """每个训练周期结束时调用的回调函数。"""
    pass

def on_train_end(trainer):
    """训练结束时调用的回调函数。"""
    pass

# 默认回调字典，包含训练、验证、预测和导出过程中的回调函数
default_callbacks = {
    'on_train_start': [on_train_start],
    'on_train_epoch_start': [on_train_epoch_start],
    'on_train_batch_start': [on_train_batch_start],
    'on_train_batch_end': [on_train_batch_end],
    'on_train_epoch_end': [on_train_epoch_end],
    'on_train_end': [on_train_end],
}

def get_default_callbacks():
    """
    返回一个默认回调字典的副本，字典的值为默认空列表。

    Returns:
        (defaultdict): 一个带有默认值为空列表的defaultdict。
    """
    return defaultdict(list, deepcopy(default_callbacks))

def add_integration_callbacks(instance):
    """
    将来自不同来源的集成回调添加到实例的回调中。

    Args:
        instance (Trainer, Predictor, Validator, Exporter): 一个具有'callbacks'属性的对象，该属性是一个回调列表的字典。
    """
    # 加载其他回调
    from .hub import callbacks as hub_cb
    callbacks_list = [hub_cb]

    # 如果实例是Trainer类，则加载训练相关的回调
    if 'Trainer' in instance.__class__.__name__:
        from .clearml import callbacks as clear_cb
        from .comet import callbacks as comet_cb
        # 其他回调的加载...
        callbacks_list.extend([clear_cb, comet_cb])

    # 将加载的回调添加到实例的回调字典中
    for callbacks in callbacks_list:
        for k, v in callbacks.items():
            if v not in instance.callbacks[k]:
                instance.callbacks[k].append(v)

代码说明：

1. 回调函数：定义了一些回调函数，用于在训练、验证和预测过程中执行特定操作。每个函数都接收一个trainer（或其他类型的实例）作为参数，但当前实现中没有具体的操作。

2. 默认回调字典：default_callbacks字典存储了不同阶段的回调函数，以便在训练过程中可以方便地调用。

3. 获取默认回调：get_default_callbacks函数返回一个带有默认值的字典副本，方便在需要时使用。

4. 添加集成回调：add_integration_callbacks函数用于将其他来源的回调添加到实例的回调字典中，支持扩展功能。```
   这个程序文件是Ultralytics YOLO项目中的一个回调函数基础模块，主要用于定义和管理在训练、验证、预测和导出过程中需要调用的回调函数。回调函数是指在特定事件发生时自动调用的函数，这种机制在机器学习训练过程中非常有用，可以用于监控训练状态、记录日志、调整超参数等。

文件中首先导入了defaultdict和deepcopy模块，前者用于创建一个具有默认值的字典，后者用于深拷贝对象。接下来，定义了一系列回调函数，这些函数在不同的训练和验证阶段被调用。每个回调函数都接收一个参数，通常是一个表示当前状态的对象（如trainer、validator、predictor或exporter），这些对象包含了当前训练或验证的上下文信息。

回调函数的具体功能包括：

• 在预训练、训练和验证的开始和结束时调用的函数，例如on_pretrain_routine_start和on_train_end。
• 在每个训练周期和批次开始或结束时调用的函数，例如on_train_epoch_start和on_train_batch_end。
• 在优化器进行参数更新时调用的函数，例如optimizer_step。
• 在模型保存时调用的函数，例如on_model_save。
• 在预测和导出过程中调用的函数，例如on_predict_start和on_export_end。

此外，文件中还定义了一个default_callbacks字典，包含了所有的回调函数，按其所属的操作（训练、验证、预测、导出）进行分类。这个字典可以方便地被其他模块引用。

get_default_callbacks函数返回一个深拷贝的default_callbacks字典，确保每次调用时都得到一个新的字典实例，避免对原始字典的修改。

add_integration_callbacks函数用于将来自不同来源的集成回调添加到给定实例的回调字典中。它首先加载一些特定的回调模块，然后根据实例的类型（如Trainer、Predictor等）来决定加载哪些回调，并将它们添加到实例的回调列表中。

总的来说，这个文件为Ultralytics YOLO提供了一个灵活的回调机制，使得在训练和推理过程中能够方便地插入自定义逻辑和监控功能。

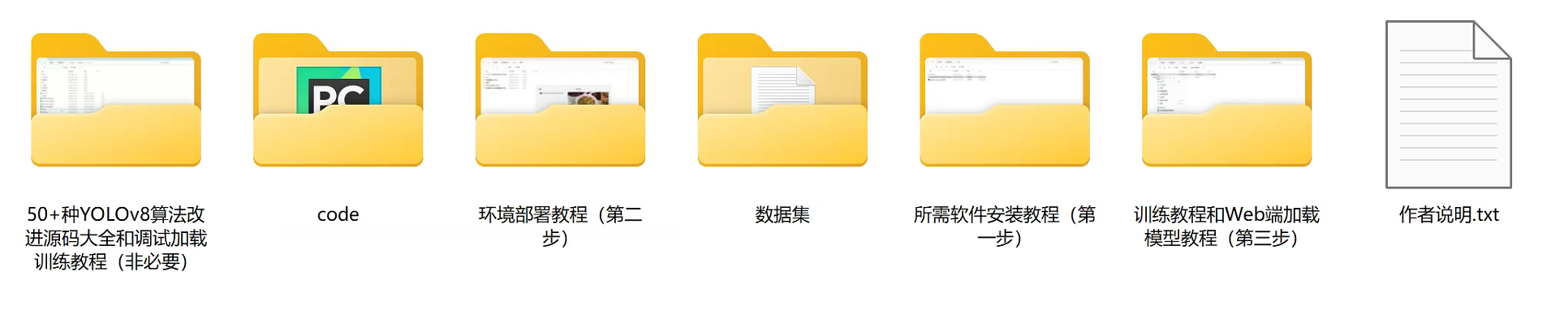

源码文件

源码获取

欢迎大家点赞、收藏、关注、评论啦 、查看👇🏻获取联系方式👇🏻
