今天在开发过程中遇到需要将mysql中table表内容，导出为.pdm文件给到现场其他人员。

网上看了一些文章，讲的不是很清晰，导致踩了一些坑，所以重新整理一下，希望帮到其他开发人员。

下面分为几个模:
从安装PowerDesinger ----> 安装mysql-connector-odbc-8.0.22-win32.msi -------->建立PowerDesinger ------>连接MySql
------>导入MySql的SQL文件--------->导出MySql.pdm。

首先第一步，安装PowerDesinger（不是重点 简单说下）
1，下载PowerDesinger
2,下载后是这种：

第二步骤，安装mysql-connector-odbc-8.0.22-win32.msi
1、需要去官网下载或者其他地方，这个是必须要安装的，否则用不了工具，有些Navicate能直接连接mysql是因为navicate内部有组件，
但是必须单独再装一遍（不要求是-8.0.22），你的可能是win32或者64，一般是32多一些。

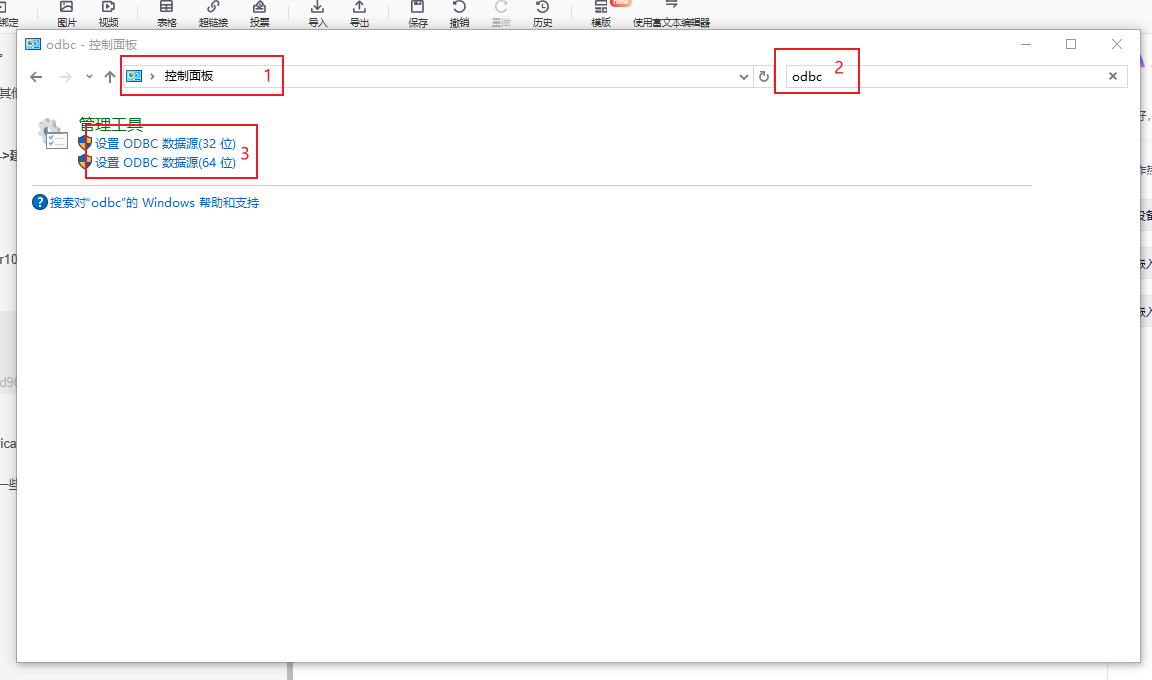

2、打开面板，搜索odbc,看到一个32/46位的，我的是32位的

3，点击上图数据源32位，下面弹框，从 添加 中选择MySql的odbc,如果你的没有，你就看上图中3处的64位，看里面有没有，
(如果没有，说明你没有安装mysql-connector-odbc-xx.msi)

4, 出现弹框，配置数据库连接信息，最后点击‘ok’ 会被加进去。这时候mysql-connector-odbc-xx.msi步骤已经完成基础配置

第三步骤，建立PowerDesigner,

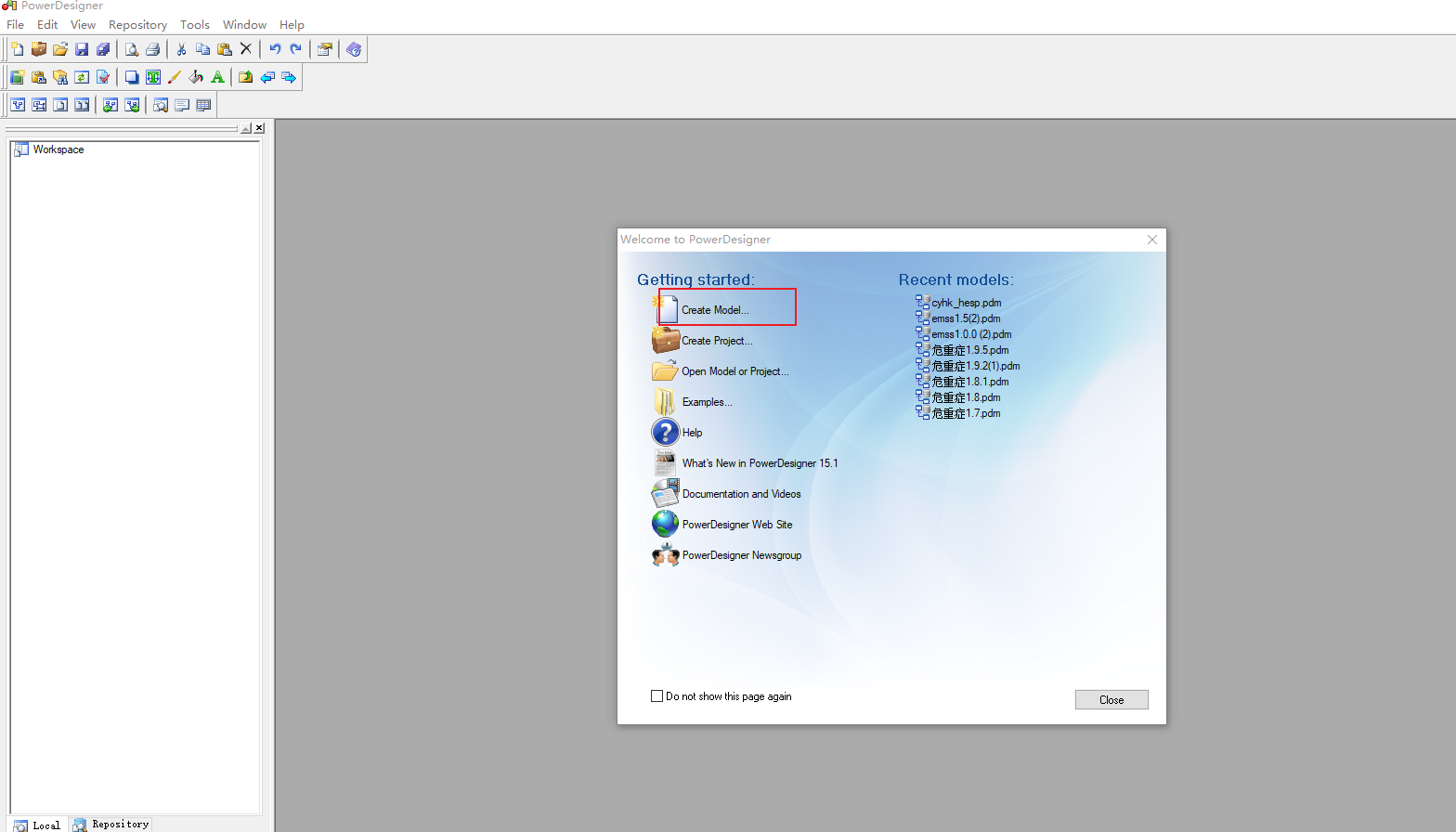

1，点击create model按钮，

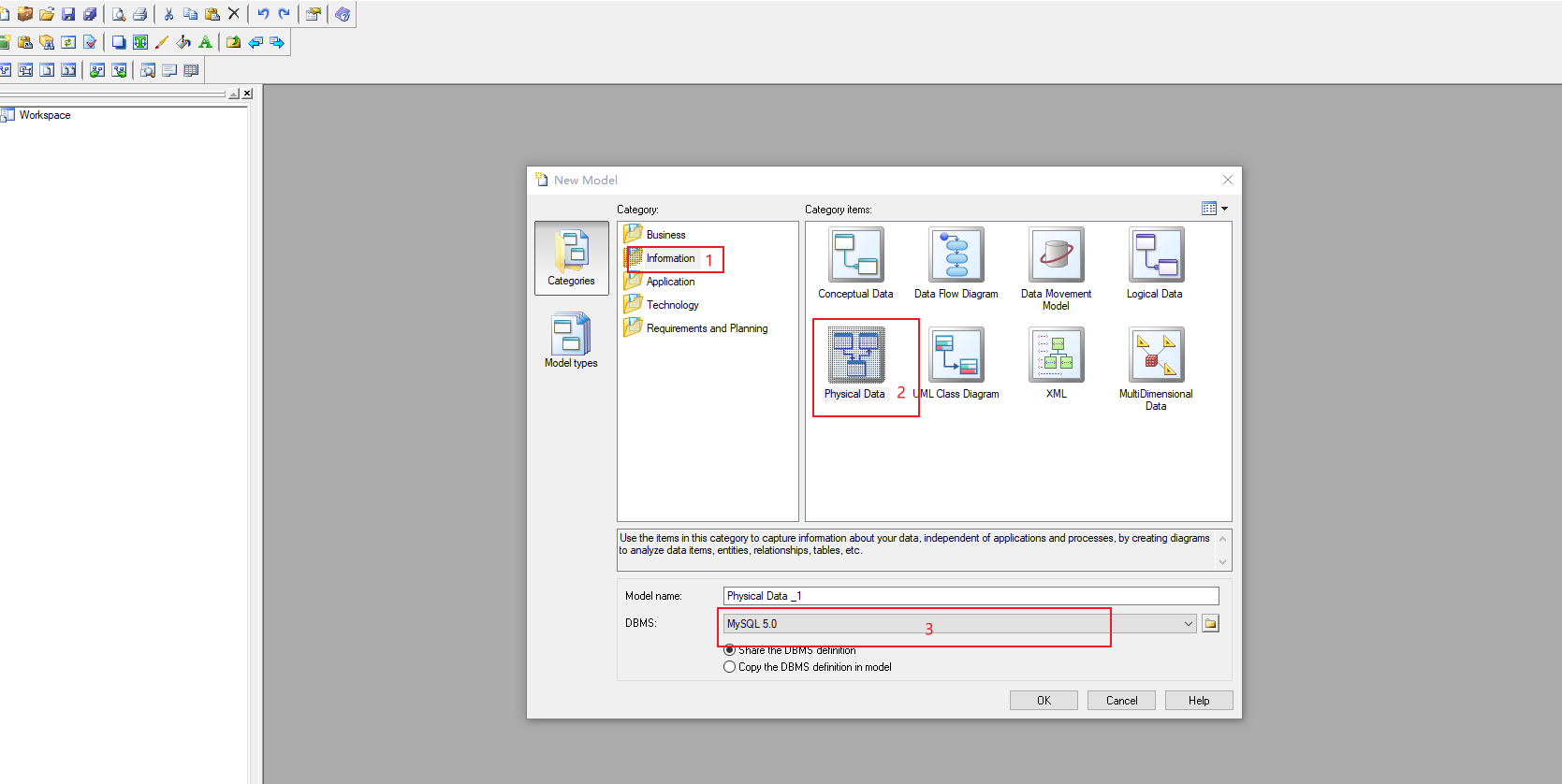

2，这一步要注意，从下拉框中选择mysql5.0版本的（红色3）

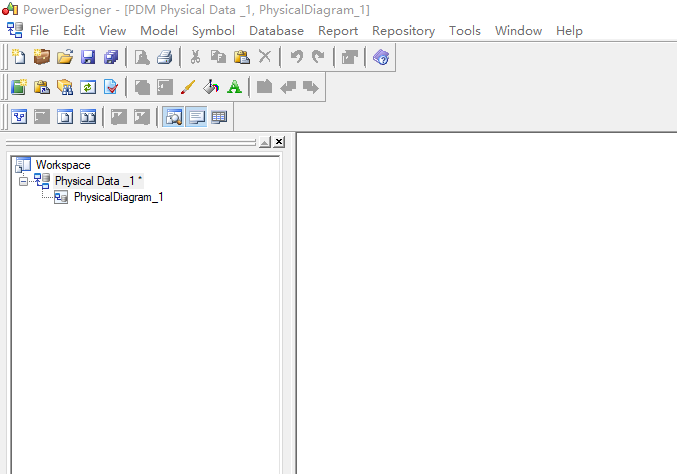

3，是这样子

第四步骤，接下来连接Mysql数据库
1，选择Database

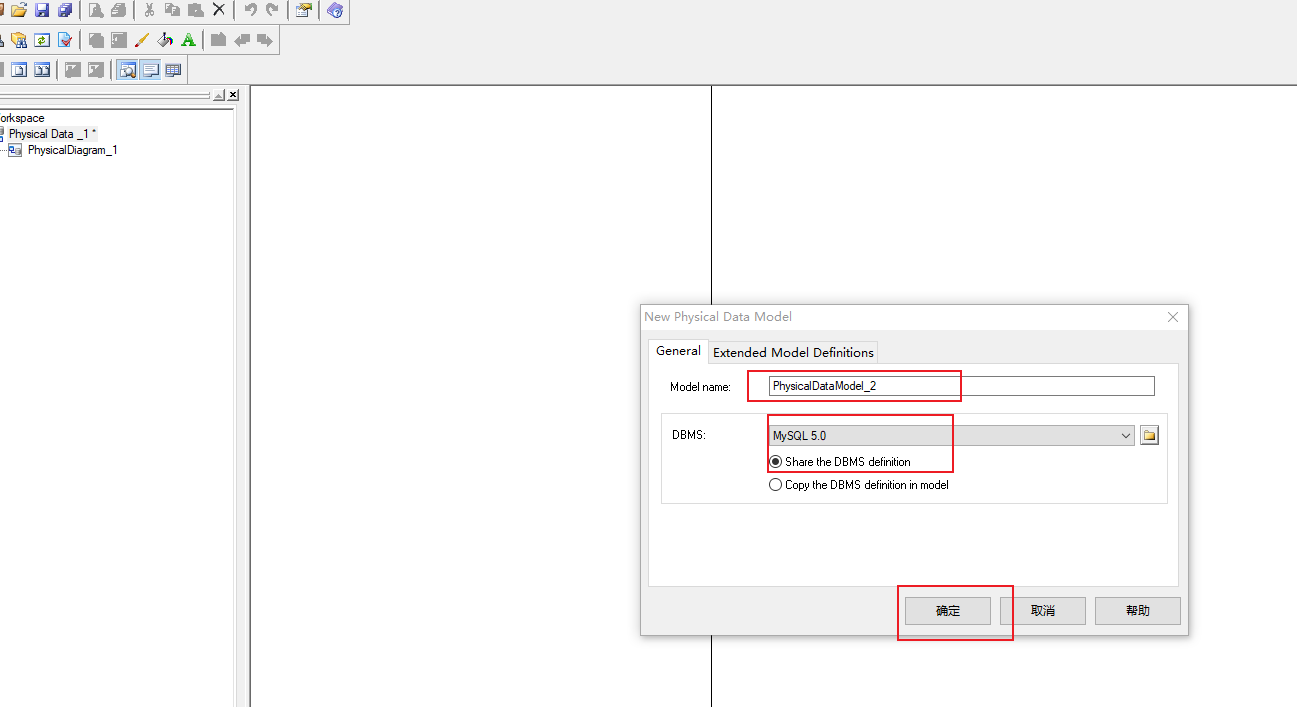

2, 一定要是mysql5.0的，点击确定

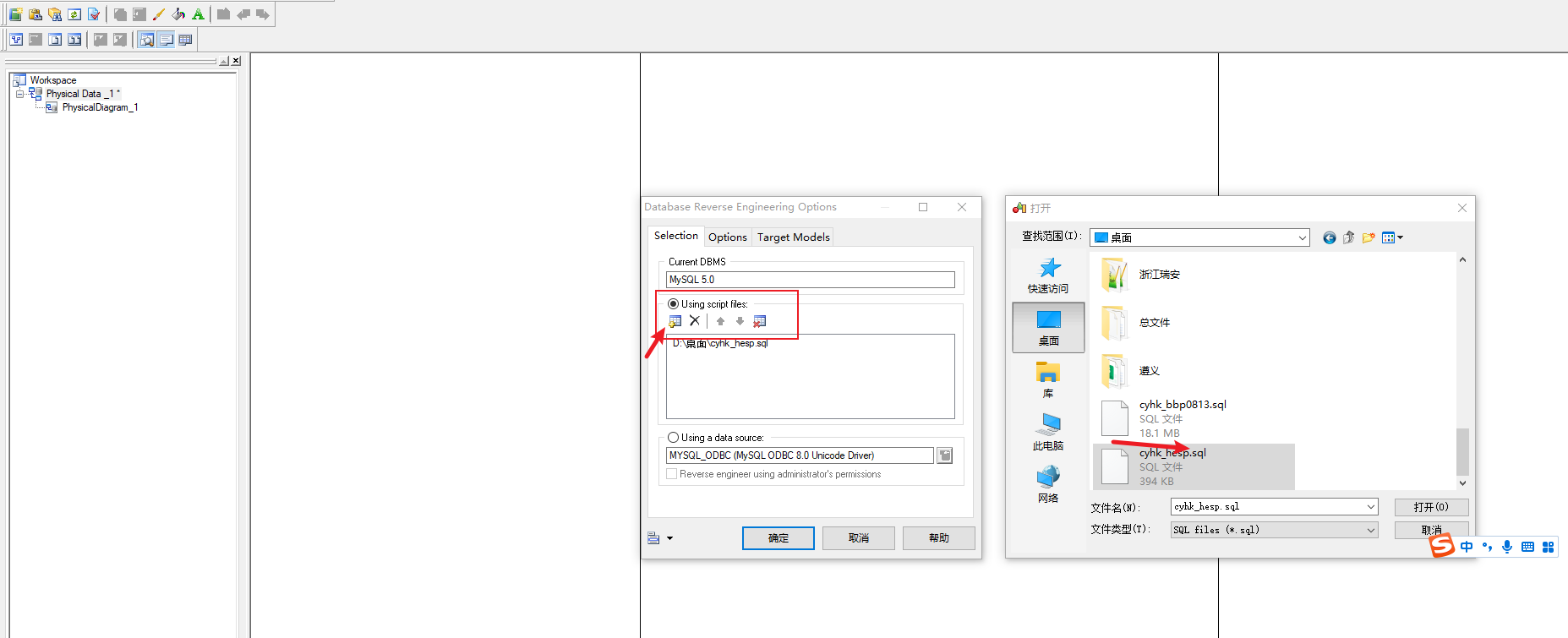

3，选择script类型的，把原有的sql文件导入进来（建议导出时候， 只需要导出 ‘’结构‘’ sql文件，不要数据和结构）

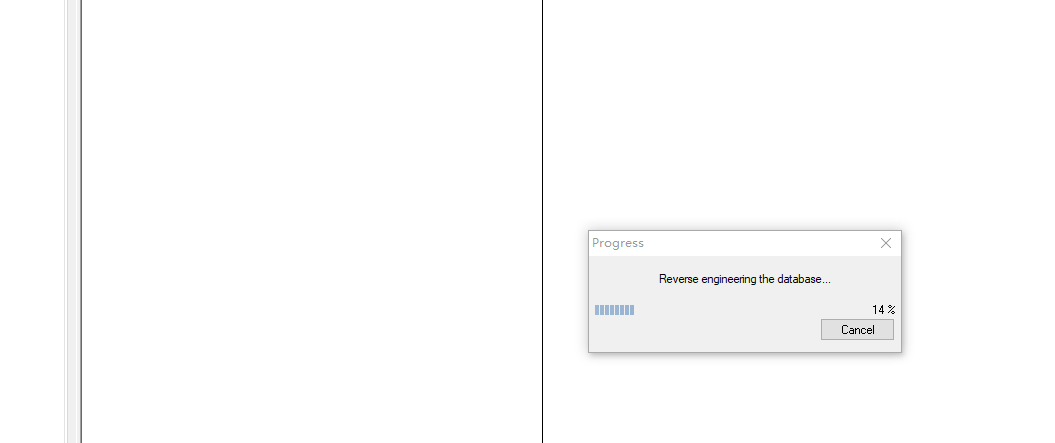

4，这是开始执行了，并且执行成功了

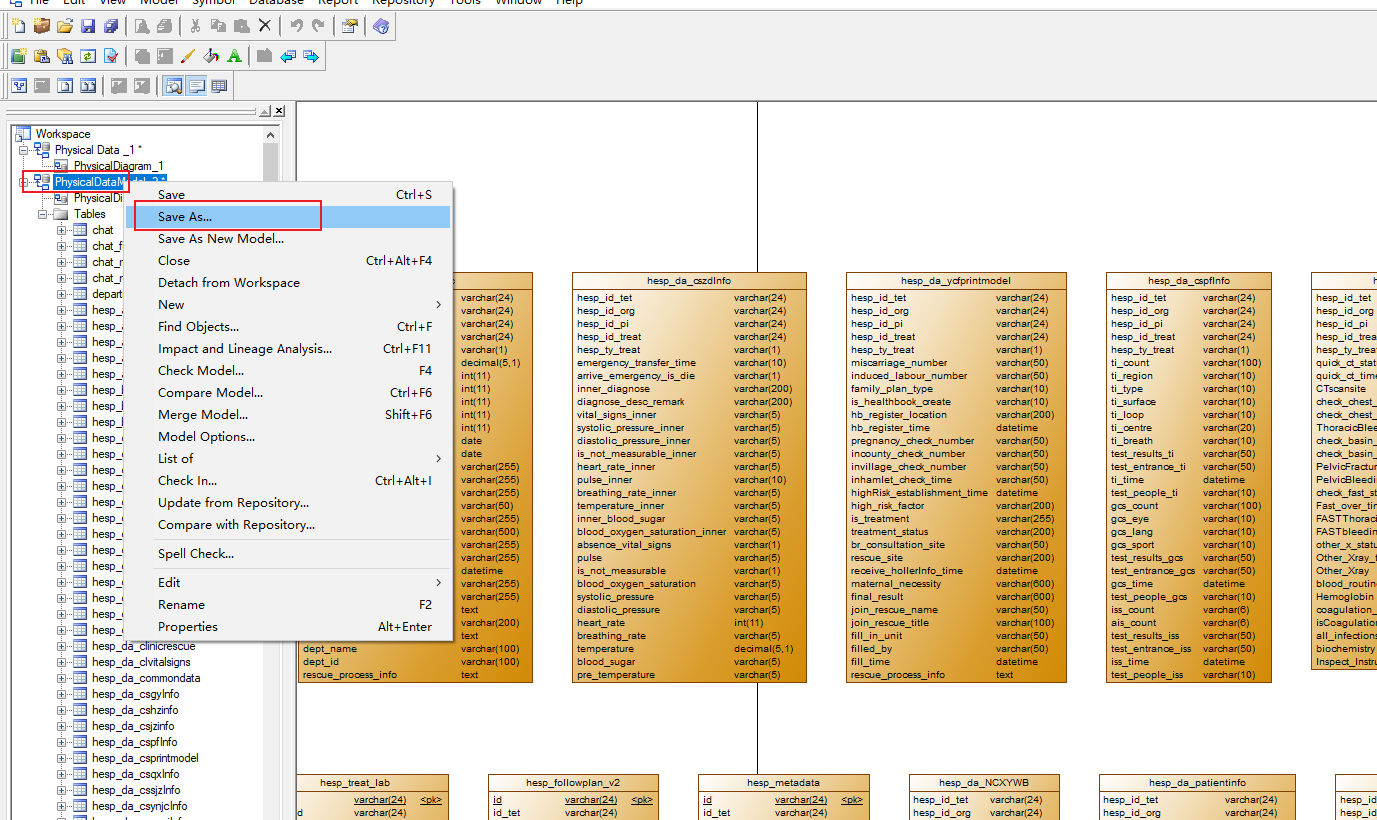

5，确认下是否你需要的， 导出即可

**

到此完整结束。致敬每一个奋斗在前线的码农

**
