实验目的	（1）了解MAC帧首部的格式； （2）理解MAC帧固定部分的各字段含义； （3）根据MAC帧的内容确定MAC地址类型； （4）初步掌握利用工具软件进行协议分析和网络运行状态监测的方法。

实验内容	（1）安装工具软件，查看并记录所使用工具软件的名称及版本号； （2）查看并记录本机活动网卡的MAC地址； （3）捕获数据包； （4）解析出数据包的各个字段； （5）分析各字段的含义； （6）分析实验结果，加深对数据包首部各字段的理解； （7）整理实验结果，书写实验报告。
实验环境（硬件和软件）		联网主机； Winpcap、Wireshark等工具软件。

• 实验步骤

1. 打开cmd，输入ipconfig -all查询本机对应的MAC地址，并记录下来
2. 打开wireshark，捕获数据包
3. 根据捕获到的数据包分析MAC帧结构，解析出数据包的各个字段以及其含义
4. 分析实验结果

• 实验数据记录

1、记录所使用的协议分析软件信息（名称、版本号）；

2、记录本机的MAC地址；

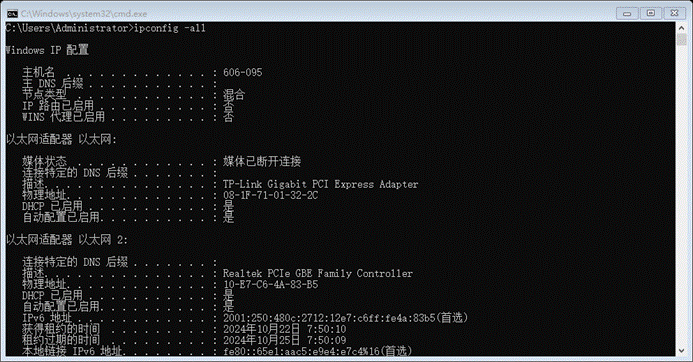

由此图可知，本机的MAC地址即为以太网2的物理地址，为：10-E7-C6-4A-83-B5

3、至少捕获三种类型的MAC帧，分别记录MAC帧的内容，对所采集MAC帧的界面进行截图，分析首部的格式，理解MAC帧各字段含义。

（1）从本机发出的数据帧；

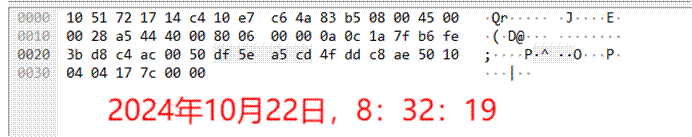

由此图可知，源MAC地址为410-e7-c6-4a-83-b5，目标的MAC地址为10-51-72-17-14-c，数据包捕获的协议为0800，即IPV4协议，由第二行的06可知该数据包的协议类型为TCP协议，由0a 0c 1a 7f可得源地址为10.12.26.127，由b6 fe 3b d8可知目标地址为182.254.59.216。由c4 ac可知源端口为50348，由00 50可知目标端口为80。由00 28可得数据包的长度为40。

（2）发送给本机的数据帧；

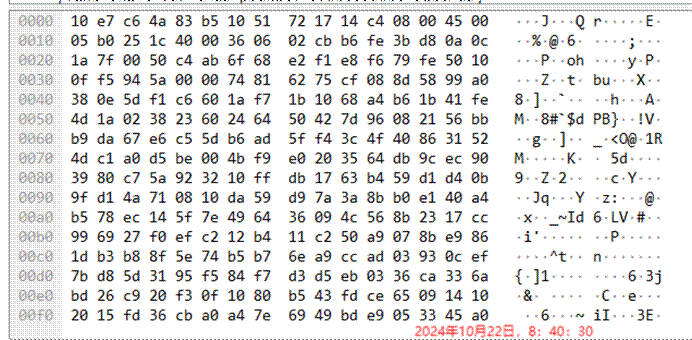

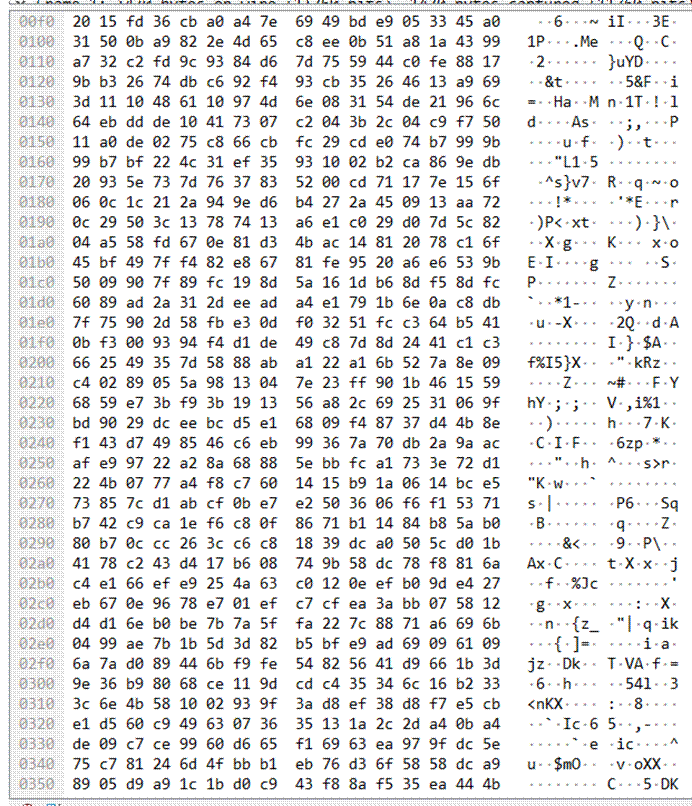

由此图可知，源MAC地址为10-51-72-17-14-c4，目标的MAC地址为10-e7-c6-4a-83-b5，数据包捕获的协议为0800，即IPV4协议，由第二行的06可知该数据包的协议类型为TCP协议，由b6 fe 3b d8可得源地址为182.254.59.216，由0a 0c 1a 7f可知目标地址为10.12.26.127。由00 50可知源端口为80，由c4 ab可知目标端口为50347。由05 b0可得数据包的长度为1456。

（3）广播帧；

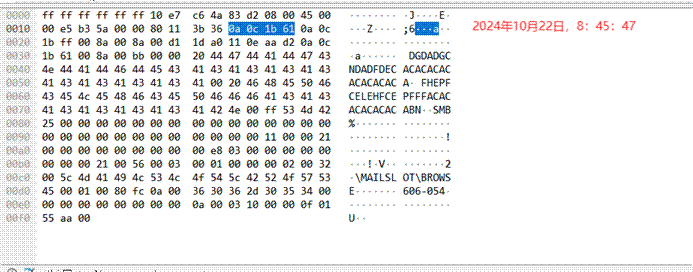

由前面6个字节全为f可知该条数据为广播帧，目标MAC地址为10-e7-c6-4a-83-d2，

数据包捕获协议为08 00，即IPv4协议，由第二行11可知该数据包的协议类型为UDP协议，由0a 0c 1b 61可得源地址为10.12.27.97，由0a 0c 1b ff可得目标地址为10.12.27.255，由00 8a可知源端口为138，由00 8a可知目标端口为138。由00 e5可知数据包的长度为229。

• 问题讨论

1、Wireshark工具软件使用中，如何捕获广播帧?列出你所知道的所有方法。

（1）捕获所有的数据，在过滤器中输入eth.dst == ff:ff:ff:ff:ff:ff来筛选广播帧。

（2）在过滤器中输入ether broadcast过滤条件，捕获所有以太网广播帧。

（3）直接看数据字节区的前六个字节，若全为f则说明是广播帧。

2.所捕获到的MAC帧有FCS吗？如果有，举例列出所捕获一个帧的FCS是多少。如果没有，试分析原因。

没有。因为wireshark把FCS给过滤了。在物理层上网卡要先去掉前导同步码和帧开始定界符，然后对帧进行CRC检验，如果帧校验和错，就丢弃此帧。如果校验和正确，就判断帧的目的硬件地址是否符合自己的接收条件（目的地址是自己的物理硬件地址、广播地址、可接收的多播硬件地址等），如果符合，就将帧交“设备驱动程序”做进一步处理。这时我们的抓包软件才能抓到数据，因此，抓包软件抓到的是去掉前导同步码、帧开始分界符、FCS之外的数据。
