軟件介紹

Libero是Microchip推出的升级版 SoC 与 FPGA 开发设计工具。它支持 PolarFire、SmartFusion 等多个系列 FPGA 芯片开发，集成了 Synopsys 的综合工具、Mentor Graphics 的仿真工具等第三方工具，能完成从设计输入、综合、仿真到布局布线、时序分析、程序生成的全流程开发。该工具还具备 SmartDesign 图形化 SoC 设计生成、SmartPower 功率分析等特色功能，适配 Windows 和特定 Linux 系统，不过使用前需申请 License 许可。

準備工作

軟件下載

官方軟件下載地址如下：

Libero® SoC Design Suite Versions 2025.1 to 12.0 | Microchip Technology

免費License獲取

免費License申請地址：

FPGA Software Licenses | Generate FPGA Licenses

點擊Request Free License之後出現下面的選項，建議選擇第二種，比較方便，只需要綁定DiskID即可

點擊Register之後，有提示如何獲取DiskID，打開命令行，輸入Vol C:即可查詢

申請之後就等待官方通過郵件發送License dat文件，郵箱是在Microchip網站註冊登錄的郵箱

License設置

拿到License.dat文件之後，需要添加環境變量，變量名：LM_LICENSE_FILE，變量值：license.dat存放地址

添加好環境變量之後最好重啟一下電腦，這樣環境變量才能生效

Libero工作流

新建工程

打開Libero軟件，界面如下圖所示，和Vivado、Quartus的界面相比明顯比較簡陋，實際上軟件的功能也更少，這個我們以後再聊。點擊New進行新建工程

出現如下界面，寫一個工程名字，選擇工程存放地址，選擇編程語言，之後點擊next

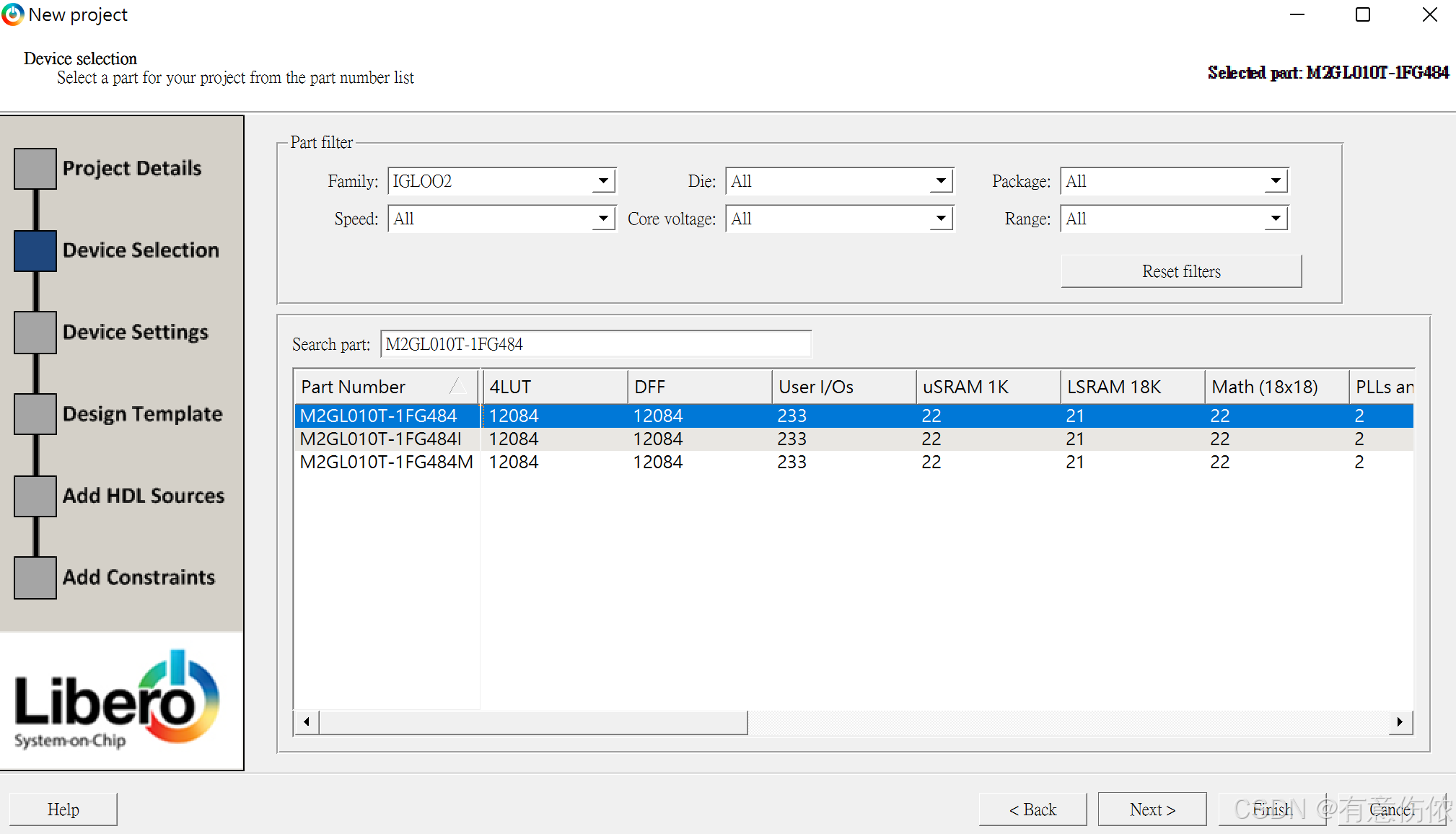

這裡我們選擇FPGA型號，我用的IGLOO2的評估板，型號是M2GL010T-1FGG484，但是搜不到這個型號，只能搜到M2GL010T-1FG484，少了一個G，查了下命名規則，多一個G的器件是環保的，不含鉛。也就是說，這兩個型號的芯片應該是同die的，封裝也一樣，那就無所謂了，按照我FPGA的經驗，就用這個M2GL010T-1FG484建工程就行，到時候燒錄不會有問題。選中型號點擊next

後面的保持默認即可，有現成的HDL代碼和約束文件可以添加一下，沒有的話就一路next最后finish

然後就來到了工程界面，工程名button_led.prjx

編寫HDL

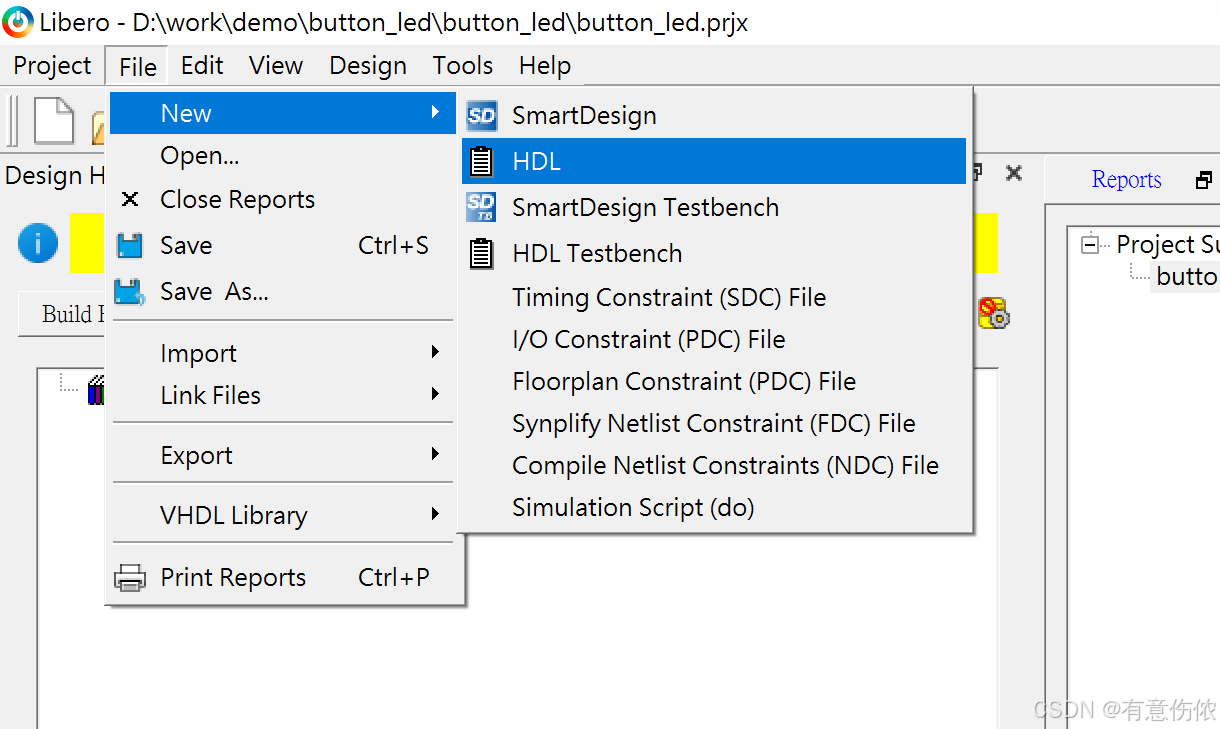

點擊File>New>HDL編寫HDL文件（ps：這裡的SmartDesign是一個圖形化工具，可以把其他module放到裡面，通過連線的方式進行例化，比較直觀方便，以後有機會再講）

出現彈窗讓選擇語言，我一般用verilog，verilog相比VHDL更好理解一些，和C語言更接近。編寫一個文件名字，下面的選項默認勾選，會生成一個簡易模版

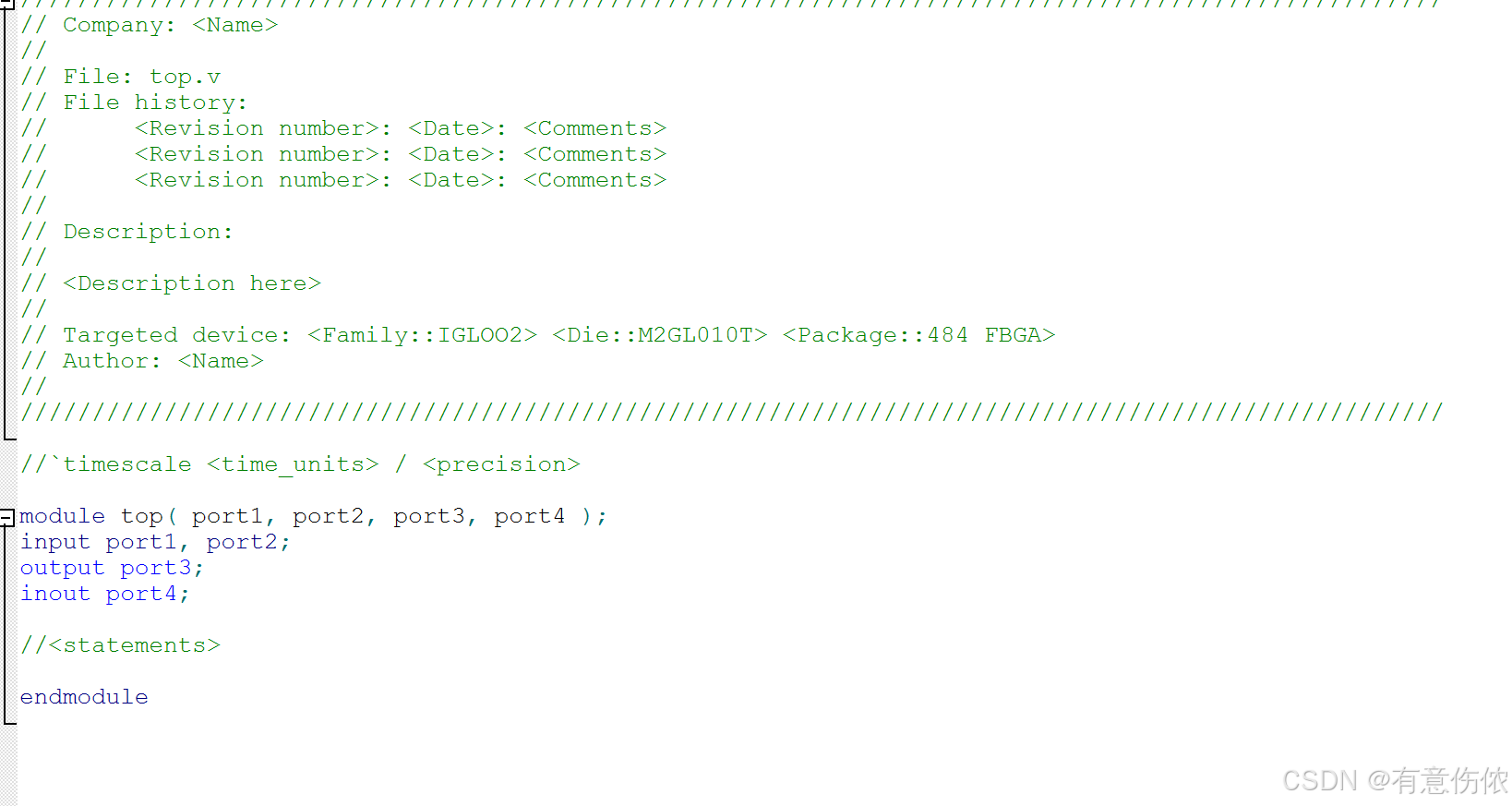

生成的模版如下

修改一下，寫個最簡單的按鍵控制LED

module top( button0, button1, button2, led0, led1, led2 );
input button0, button1, button2;
output led0, led1, led2;

assign led0 = button0;
assign led1 = button1;
assign led2 = button2;


endmodule

創建工程結構

這時候在work這裡還看不到top,v，需要先點擊Build Hierarchy來創建結構，後續如果工程有更多的Module，每次添加或例化module之後都要點擊Build Hierarchy來刷新一下，我也不理解為什麼軟件不設計成自動的，但還好它至少會有個黃色警告符來提示你一下

Build Hierarchy之後work下面可以看到top.v，但是上面還有一條提示信息：Please select a root，意思是現在的結構還沒有一個root，也就是沒有頂層

我們右鍵top.v，Set As Root

這樣就將top.v設置為頂層了，提示信息也消失了

綜合

接下來將工程進行綜合，我們切換到Design Flow標籤頁，可以看到Synthesize功能，雙擊運行

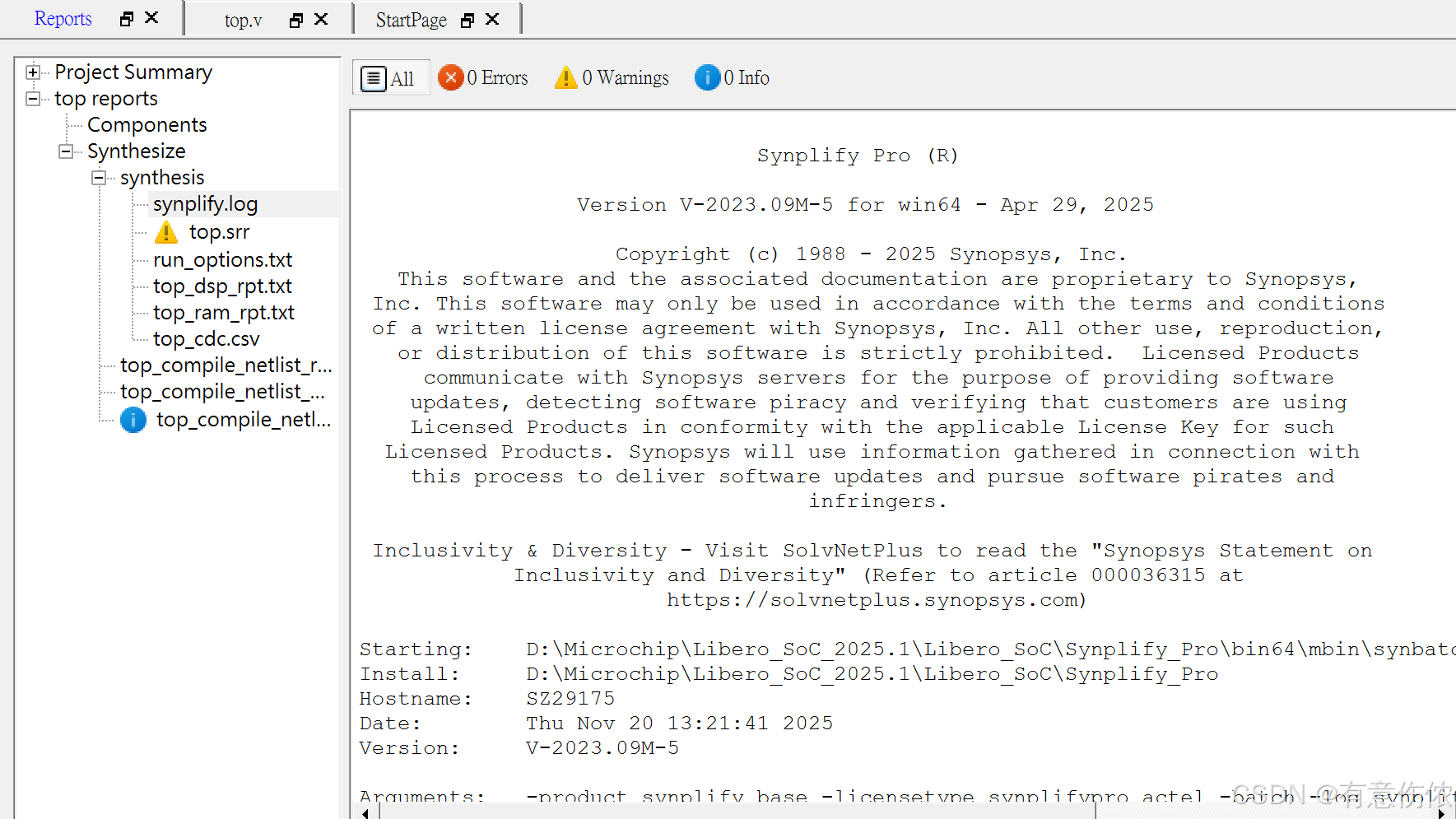

查看一下綜合的報告，沒問題就繼續

仿真

接下來我們先仿真，類似Vivado和Quartus，Libero也有一個定製版的Modelsim，應該是基於Modelsim的輕量版改的吧，不需要額外的license

回到Design Hierarchy，右擊top.v，Create Testbench>HDL

出現彈窗，設置仿真激勵文件名和時鐘週期，會生成一個testbench模版

修改一下，隨便寫幾種激勵試試看

`timescale 1ns/100ps

module button_led_tb;

parameter SYSCLK_PERIOD = 100;// 10MHZ

reg SYSCLK;
reg NSYSRESET;
reg button0,button1,button2;
wire led0,led1,led2;

initial
begin
    SYSCLK = 1'b0;
    NSYSRESET = 1'b0;
end

//////////////////////////////////////////////////////////////////////
// Reset Pulse
//////////////////////////////////////////////////////////////////////
initial
begin
    #(SYSCLK_PERIOD * 10 )
        NSYSRESET = 1'b1;
end


//////////////////////////////////////////////////////////////////////
// Clock Driver
//////////////////////////////////////////////////////////////////////
always @(SYSCLK)
    #(SYSCLK_PERIOD / 2.0) SYSCLK <= !SYSCLK;


//////////////////////////////////////////////////////////////////////
// Instantiate Unit Under Test:  top
//////////////////////////////////////////////////////////////////////
top top_0 (
    // Inputs
    .button0(button0),
    .button1(button1),
    .button2(button2),

    // Outputs
    .led0( led0),
    .led1( led1),
    .led2( led2)

    // Inouts

);

initial
begin
    button0 = 0;
    button1 = 0;
    button2 = 0;
    #10;

    button0 = 1;
    button1 = 1;
    button2 = 1;
    #10;

    button0 = 1;
    button1 = 0;
    button2 = 0;
    #10;

    button0 = 0;
    button1 = 1;
    button2 = 0;
    #10;

    button0 = 0;
    button1 = 0;
    button2 = 1;
    #10;
    $finish;
end

endmodule

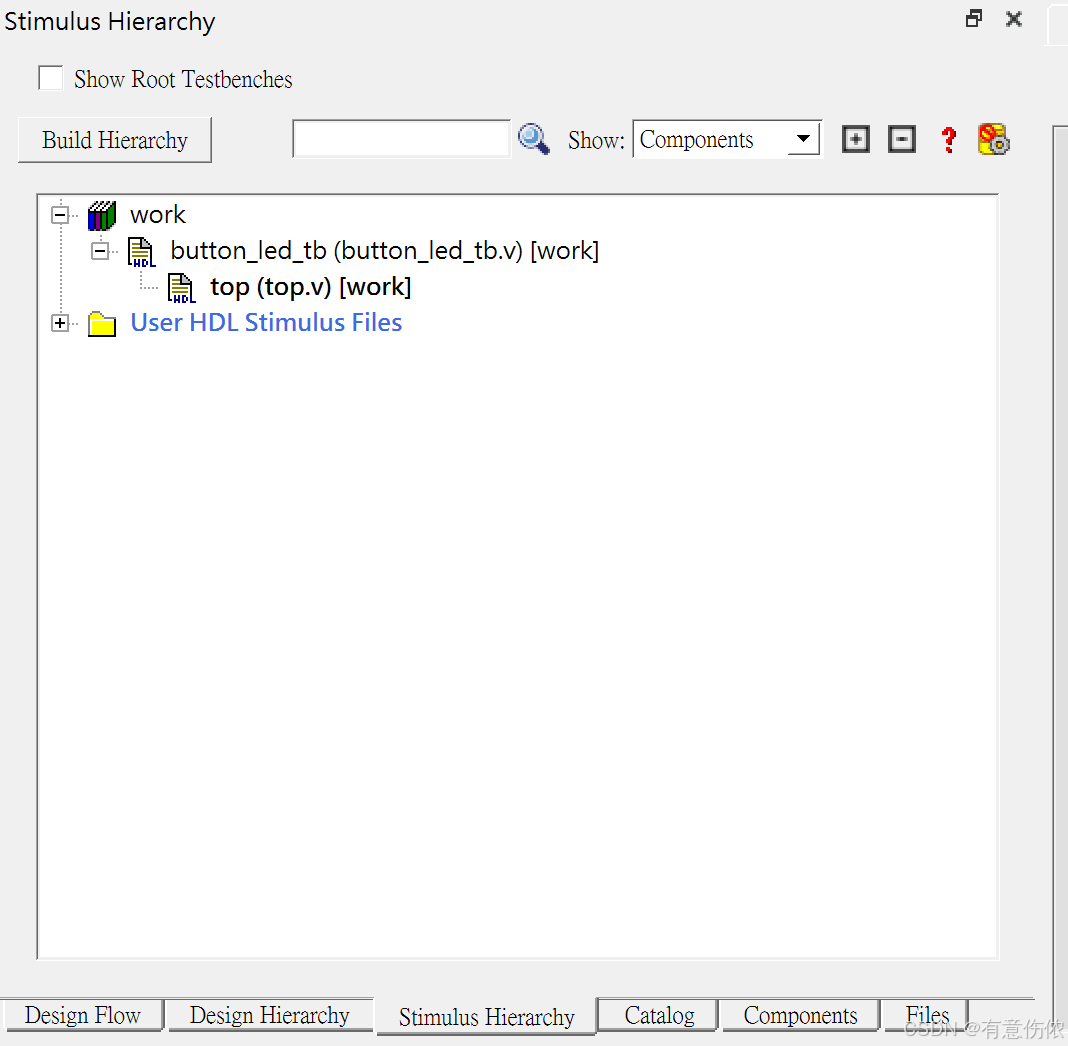

切換到Stimulus Hierarchy，Build Hierarchy之後可以看到button_led_tb.v

右鍵button_led_tb，Set as active stimulus，這裡感覺有個小bug，按理說前面創建testbench時的小彈窗是默認勾選Set as active stimulus的，但是這裡還是需要手動再Set as active stimulus，這樣才能被設置為激勵文件

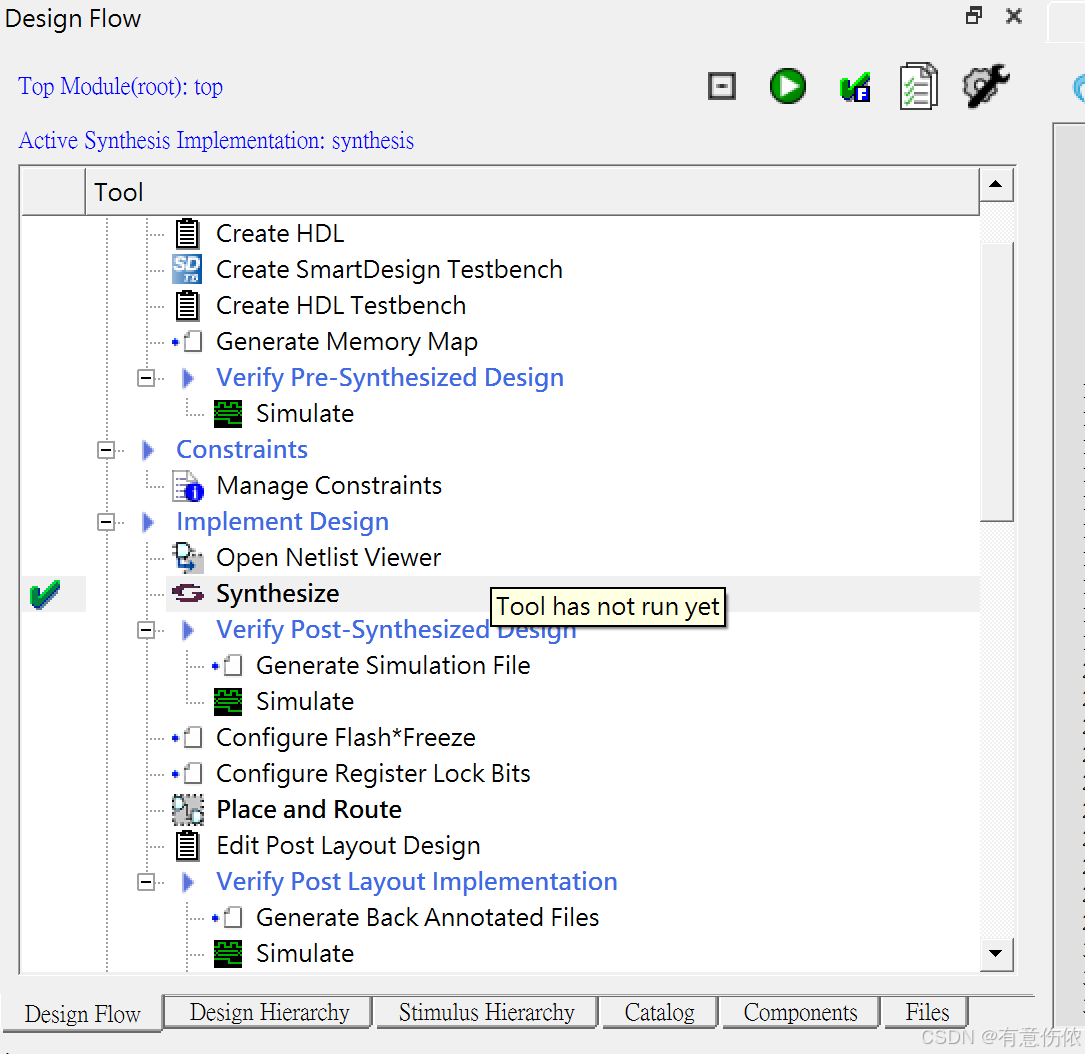

回到Design Flow，可以看到有3個仿真

三者核心定义与目标

• 综合前仿真（功能仿真）：基于 RTL 代码（Verilog/VHDL），完全不涉及 FPGA 硬件特性。

• 目标：仅验证逻辑功能是否符合需求，比如数据处理、状态机跳转、接口交互等核心逻辑是否正确。

• 综合后仿真（门级时序仿真）：RTL 代码经综合工具转换为门级网表后进行，融入 FPGA 的逻辑单元延迟（如 LUT、触发器的固有延迟）。

• 目标：验证门级实现的功能正确性，同时初步检查时序约束（如时钟频率、Setup/Hold 时间）是否满足。

• 布线后仿真（布局布线后时序仿真）：门级网表经布局布线工具处理后进行，已包含逻辑单元延迟 + 实际布线延迟（导线长度、拓扑带来的延迟）。

• 目标：精准验证硬件最终实现的功能和时序，排查布局布线导致的时序违规，是烧写 FPGA 前的最终验证。

這裡我們選擇綜合後仿真，雙擊Simulate，軟件自動調用Modelsim，由於testbench裡面寫了$finish，彈窗會詢問是否finish，點擊否，切換到wave標簽頁，右鍵選擇Zoom Full

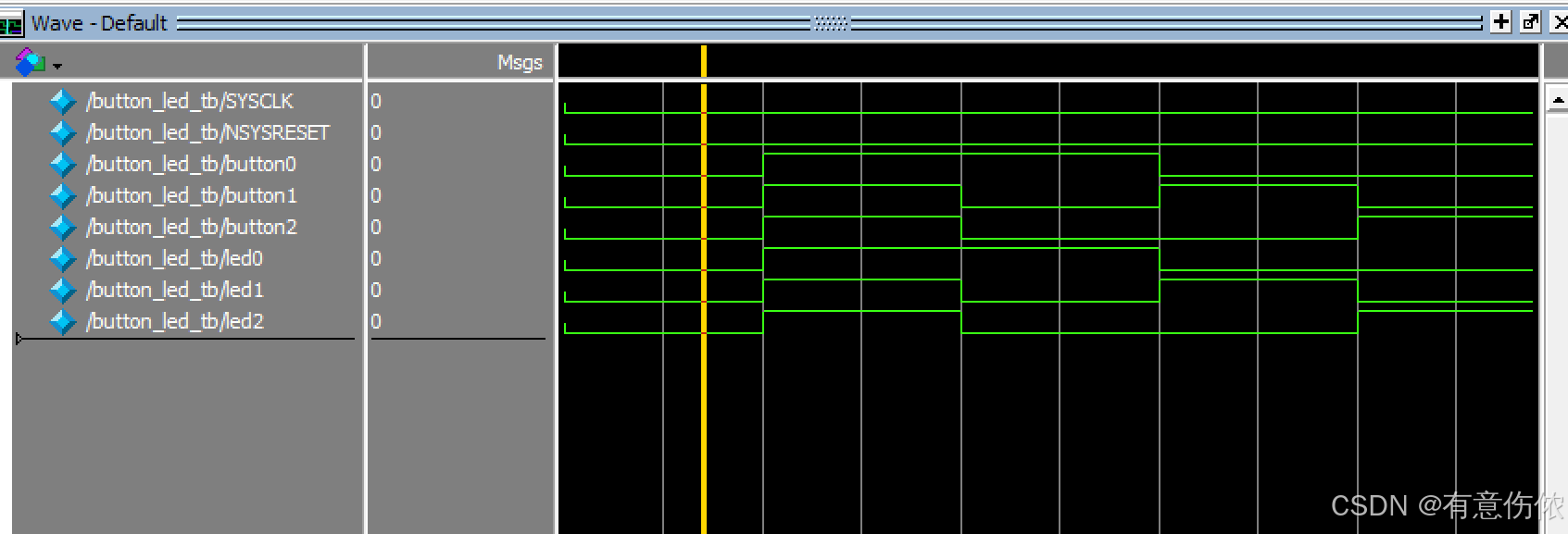

看波形沒啥問題

添加約束文件

接下來雙擊Manage Constraints來添加約束

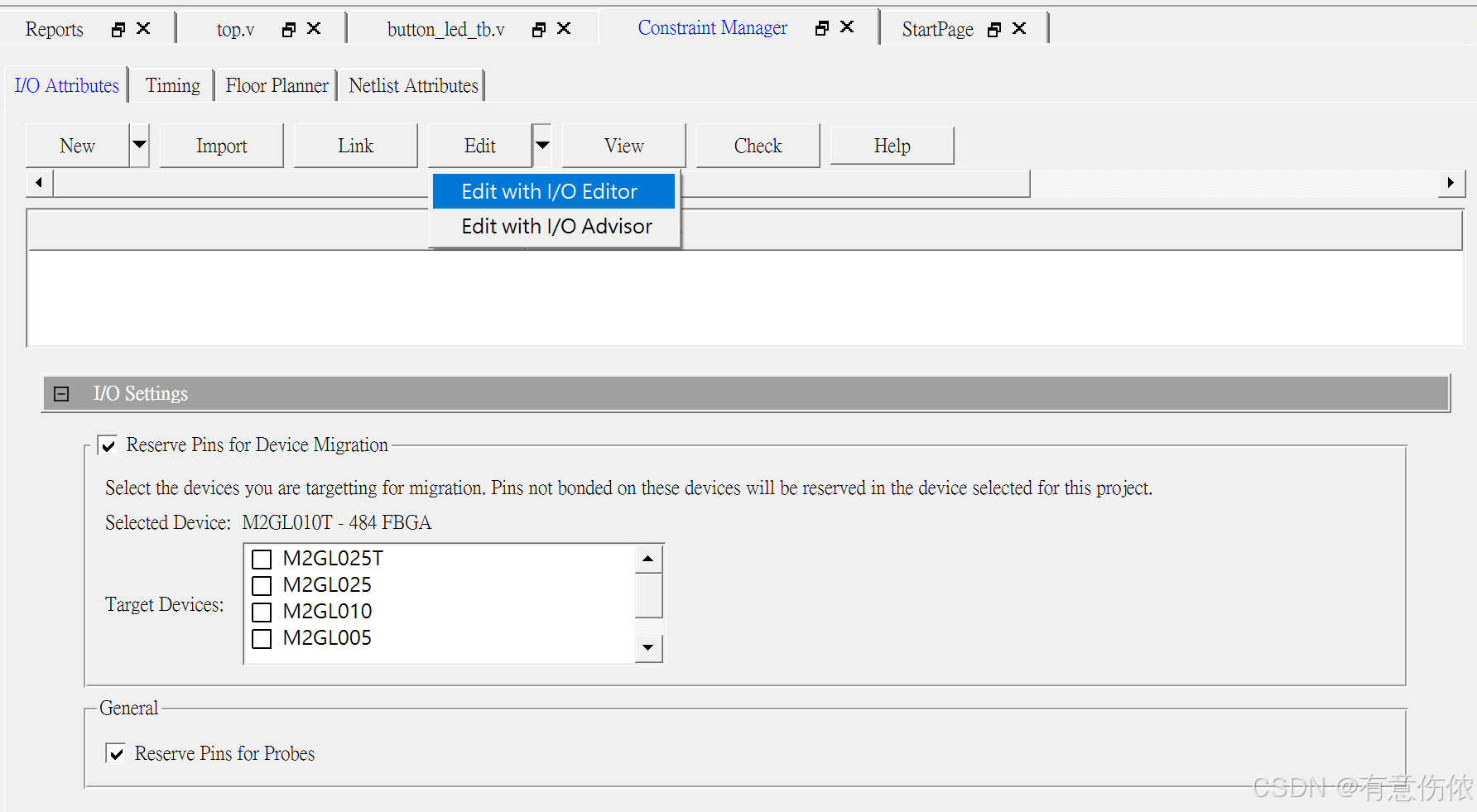

選擇Edit with IO Editor

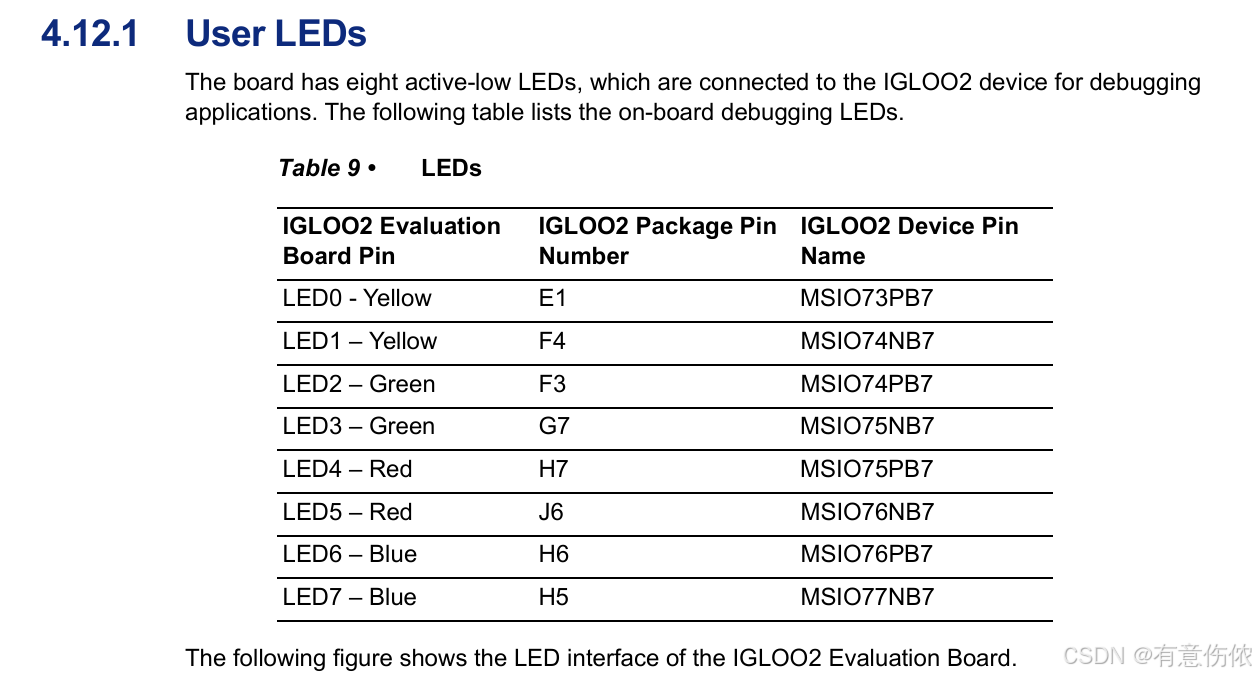

查訊開發板的按鍵和LED管腳信息

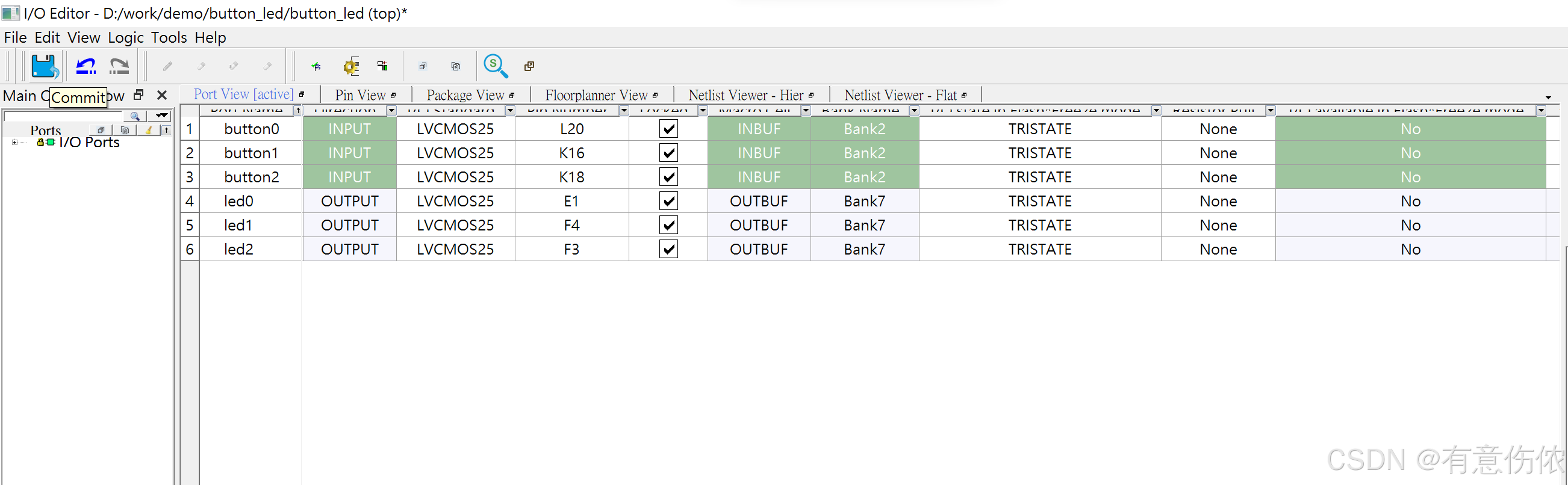

選擇對應的管腳進行約束，點擊commit保存

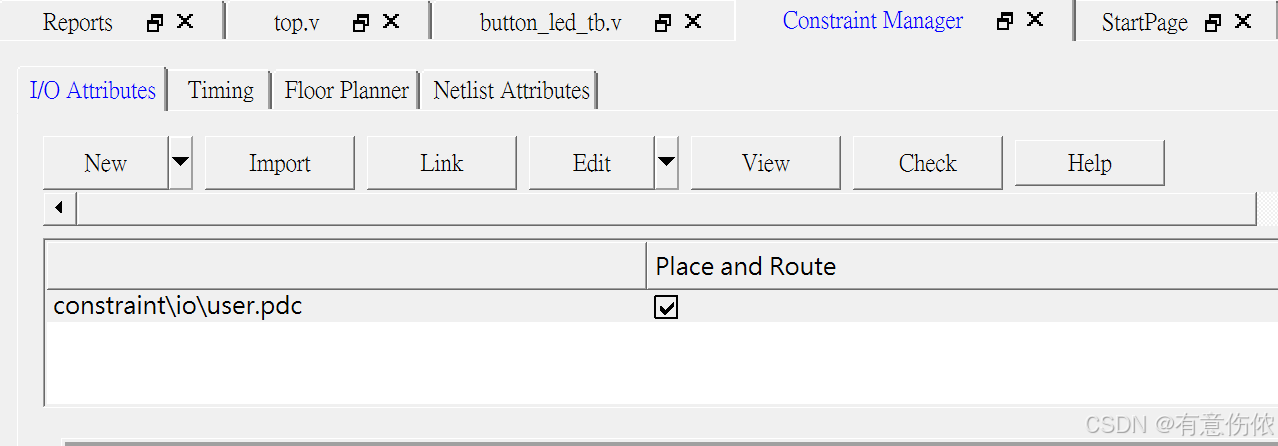

返回可以看到這個pdc約束文件，確認它勾選到了Place and Route

佈局佈線

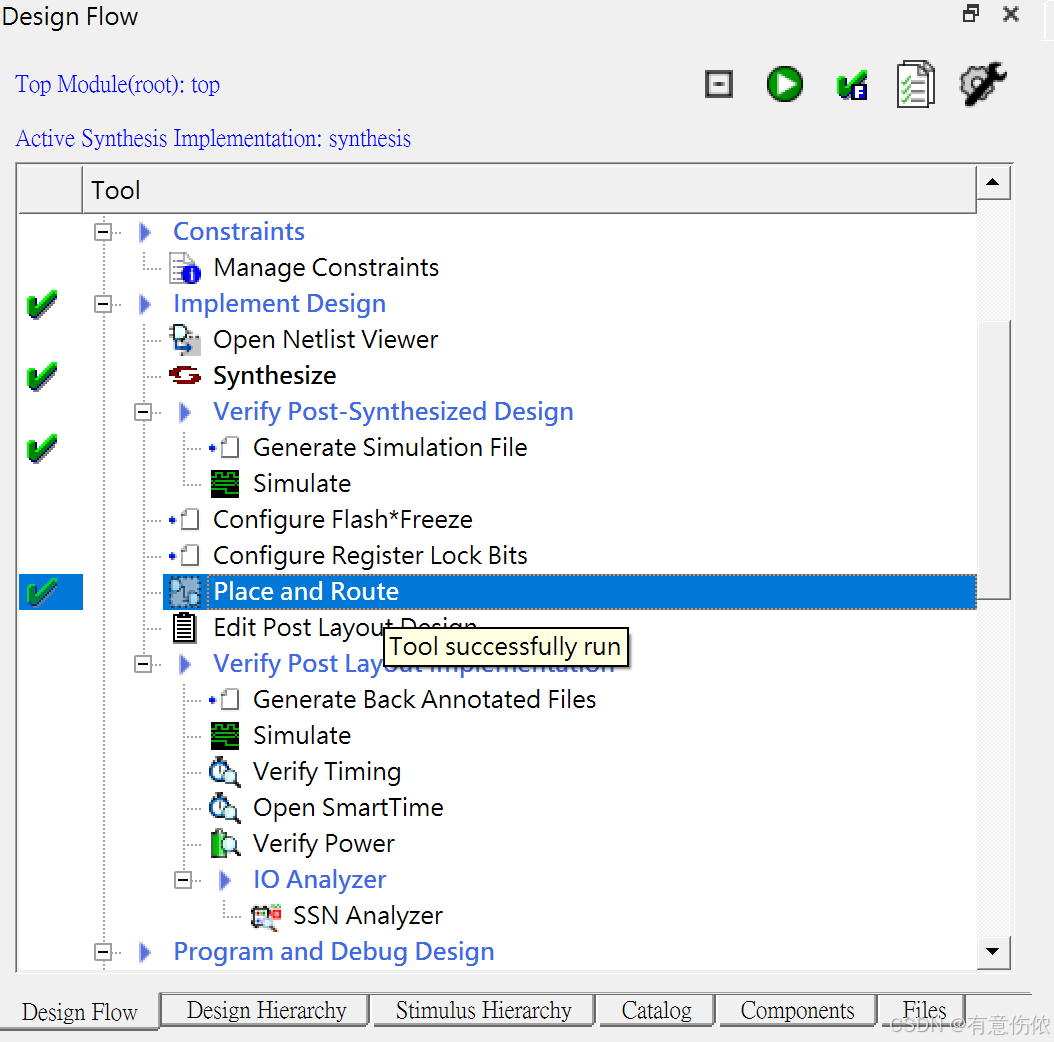

回到Design Flow，點擊Place and Route

燒錄

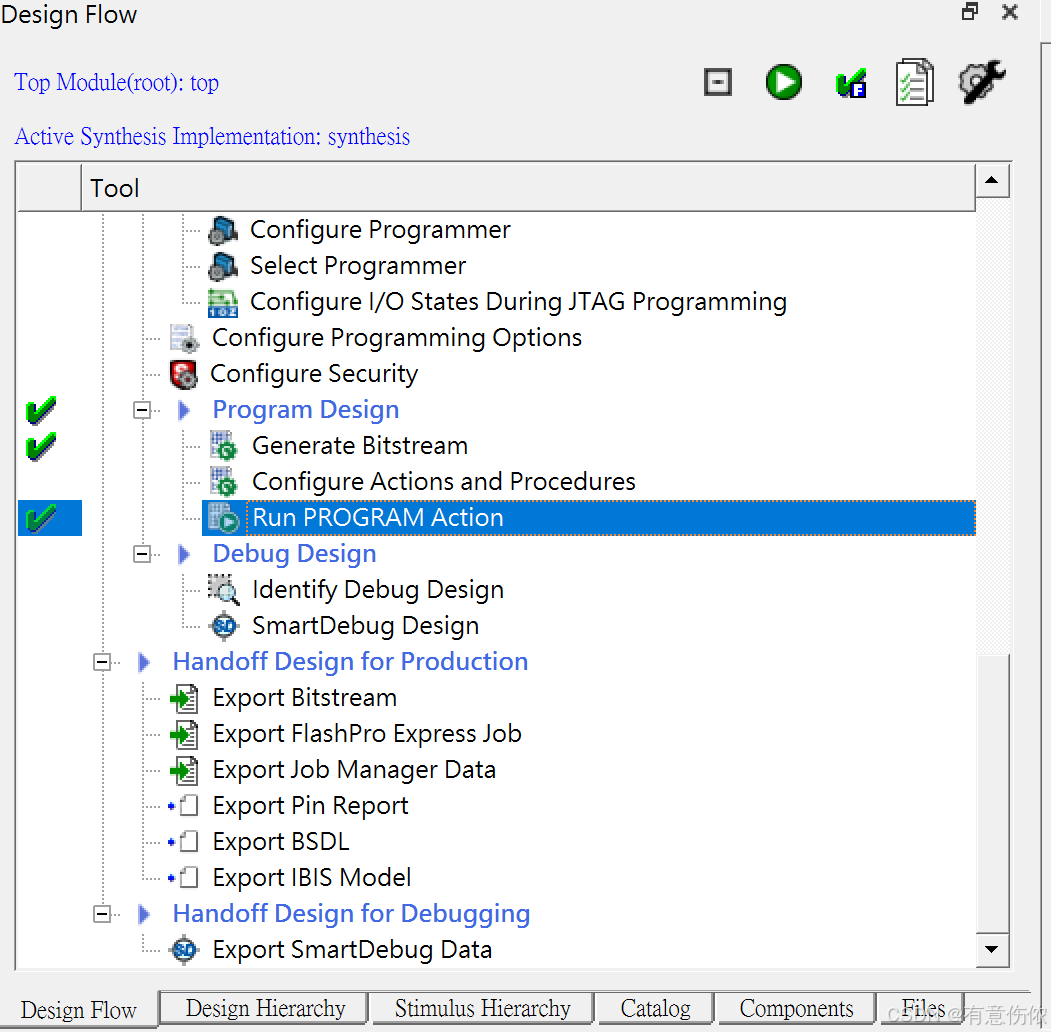

接下來點擊Run Program action

板上驗證結果

根據開發板手冊，按鍵默認為高電平，按下為低電平，LED低電平有效。理論推導結果為LED初始狀態下全滅，按下按鍵後，對應的LED亮。實際板上測試結果與理論符合。
