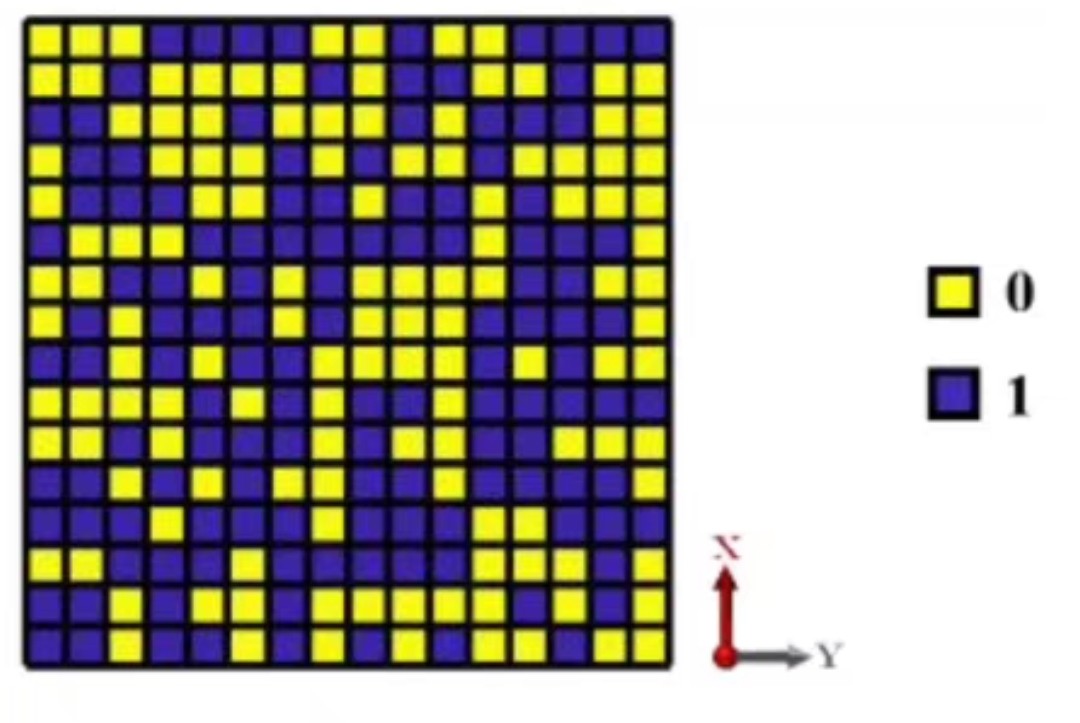

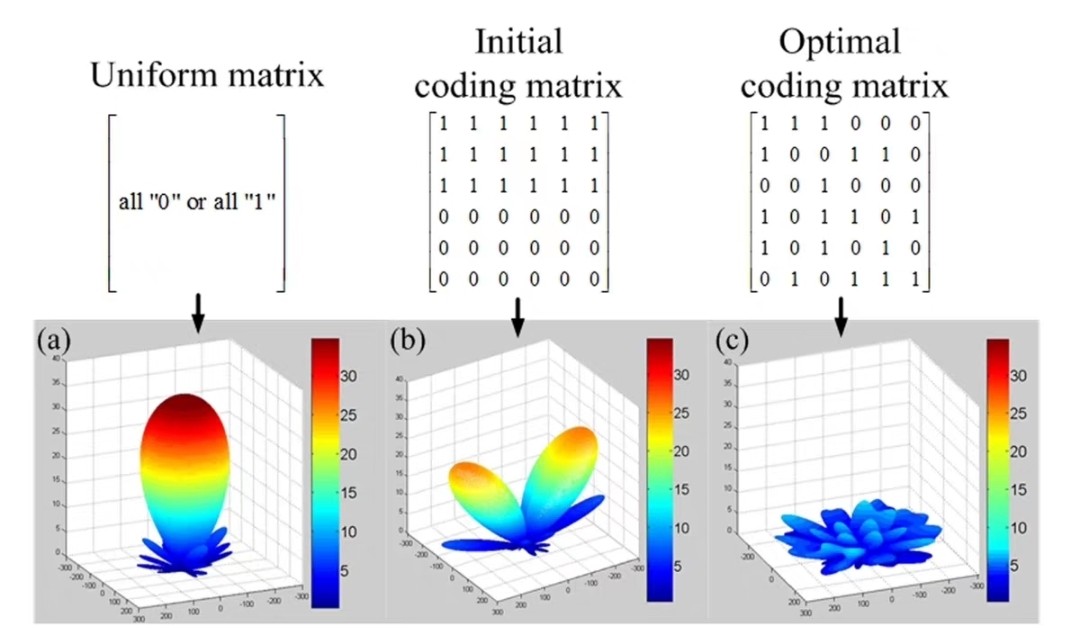

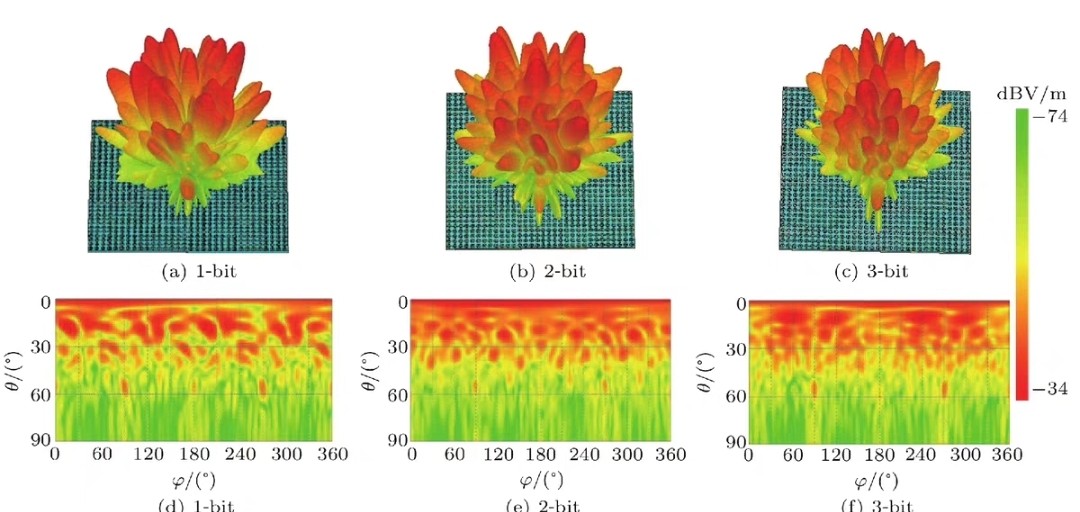

遗传算法优化编码序列，实现编码超表面rcs缩减。 使用MATLAB或者Python软件，两个代码都有。 能够实现最佳的漫反射效果。 可用于天线，雷达隐身。 三维仿真结果和二维能量图的代码，以及在 cst里面如何看超表面的rcs缩减效果。 直接就可以看到结果。 使用遗传算法，快速出结果，得到最佳编码序列。 无论是1bit还是2bit还是3bit等等都可以出结果。 可以优化6*6，8*8等等的编码序列。 编码单元相位可以和实际相位有一定偏差，有一定的容差性。 优化后的编码序列使用叠加公式能够自动计算远场效果，观察远场波形。

在当今的天线与雷达隐身领域，编码超表面RCS缩减是一个极具研究价值的方向。通过遗传算法对编码序列进行优化，我们能够实现更好的漫反射效果，进而有效降低目标的雷达散射截面积（RCS）。本文将带大家深入了解如何利用MATLAB和Python来达成这一目标，并展示三维仿真结果与二维能量图的代码，同时介绍在CST中查看超表面RCS缩减效果的方法。

遗传算法原理简述

遗传算法是一种受生物进化启发的搜索算法。它模拟自然选择和遗传机制，通过对种群中的个体（编码序列）进行选择、交叉和变异操作，逐步进化出适应度更高的个体，也就是我们想要的最佳编码序列。在我们的场景中，适应度函数可以根据RCS缩减效果或漫反射效果来定义。

MATLAB实现

编码序列初始化

% 以6*6的2bit编码序列为例
num_rows = 6;
num_cols = 6;
num_bits = 2;
pop_size = 50; % 种群大小
population = randi([0, 2^num_bits - 1], [num_rows, num_cols, pop_size]);

这段代码初始化了一个包含50个个体的种群，每个个体是一个6*6的2bit编码矩阵。randi函数用于生成指定范围内的随机整数，这里范围是0到$2^{num\_bits} - 1$ 。

适应度函数计算

function fitness = calculate_fitness(population)
    % 这里假设我们有一个计算RCS的函数calculate_RCS
    [num_rows, num_cols, pop_size] = size(population);
    fitness = zeros(1, pop_size);
    for i = 1:pop_size
        individual = population(:, :, i);
        fitness(i) = calculate_RCS(individual);
    end
    % 这里RCS越小，适应度越高，所以取倒数作为适应度
    fitness = 1./ fitness;
end

calculatefitness函数用于计算种群中每个个体的适应度。它遍历种群中的每个个体，调用calculateRCS函数（需自行定义，此为示例简化）计算其RCS，并将RCS的倒数作为适应度，因为RCS越小越好。

遗传操作

% 选择操作
function selected_population = selection(population, fitness, num_parents)
    [~, idx] = sort(fitness, 'descend');
    selected_population = population(:, :, idx(1:num_parents));
end

% 交叉操作
function new_population = crossover(parents, num_offspring)
    [num_rows, num_cols, num_parents] = size(parents);
    new_population = zeros(num_rows, num_cols, num_offspring);
    for i = 1:num_offspring
        parent1_idx = randi(num_parents);
        parent2_idx = randi(num_parents);
        parent1 = parents(:, :, parent1_idx);
        parent2 = parents(:, :, parent2_idx);
        crossover_point = randi([1, num_rows - 1]);
        new_population(1:crossover_point, :, i) = parent1(1:crossover_point, :);
        new_population(crossover_point + 1:end, :, i) = parent2(crossover_point + 1:end, :);
    end
end

% 变异操作
function mutated_population = mutation(population, mutation_rate)
    [num_rows, num_cols, pop_size] = size(population);
    mutated_population = population;
    for i = 1:pop_size
        for j = 1:num_rows
            for k = 1:num_cols
                if rand < mutation_rate
                    mutated_population(j, k, i) = randi([0, 2^num_bits - 1]);
                end
            end
        end
    end
end

上述代码分别实现了选择、交叉和变异操作。选择操作挑选适应度高的个体作为父母；交叉操作通过随机选择交叉点，将两个父母个体的部分编码组合生成新个体；变异操作以一定概率随机改变个体中的编码值。

主循环与结果展示

num_generations = 100;
num_parents = 20;
mutation_rate = 0.01;
for generation = 1:num_generations
    fitness = calculate_fitness(population);
    parents = selection(population, fitness, num_parents);
    offspring = crossover(parents, pop_size - num_parents);
    new_population = mutation([parents, offspring], mutation_rate);
    population = new_population;
end
best_individual_idx = find(fitness == max(fitness));
best_individual = population(:, :, best_individual_idx);

主循环运行指定代数，每代进行适应度计算、遗传操作，最后得到最佳个体。

Python实现

编码序列初始化

import numpy as np

num_rows = 6
num_cols = 6
num_bits = 2
pop_size = 50
population = np.random.randint(0, 2**num_bits, size=(num_rows, num_cols, pop_size))

Python使用numpy库初始化种群，与MATLAB类似，生成一个6*6的2bit编码矩阵组成的种群。

适应度函数计算

def calculate_fitness(population):
    num_rows, num_cols, pop_size = population.shape
    fitness = np.zeros(pop_size)
    for i in range(pop_size):
        individual = population[:, :, i]
        # 假设calculate_RCS函数已定义
        fitness[i] = calculate_RCS(individual)
    fitness = 1 / fitness
    return fitness

Python版本的适应度函数计算逻辑与MATLAB一致，调用calculate_RCS函数计算每个个体的RCS并取倒数作为适应度。

遗传操作

import random


def selection(population, fitness, num_parents):
    sorted_idx = np.argsort(fitness)[::-1]
    selected_population = population[:, :, sorted_idx[:num_parents]]
    return selected_population


def crossover(parents, num_offspring):
    num_rows, num_cols, num_parents = parents.shape
    new_population = np.zeros((num_rows, num_cols, num_offspring))
    for i in range(num_offspring):
        parent1_idx = random.randint(0, num_parents - 1)
        parent2_idx = random.randint(0, num_parents - 1)
        parent1 = parents[:, :, parent1_idx]
        parent2 = parents[:, :, parent2_idx]
        crossover_point = random.randint(1, num_rows - 1)
        new_population[0:crossover_point, :, i] = parent1[0:crossover_point, :]
        new_population[crossover_point:, :, i] = parent2[crossover_point:, :]
    return new_population


def mutation(population, mutation_rate):
    num_rows, num_cols, pop_size = population.shape
    mutated_population = population.copy()
    for i in range(pop_size):
        for j in range(num_rows):
            for k in range(num_cols):
                if random.random() < mutation_rate:
                    mutated_population[j, k, i] = random.randint(0, 2 ** num_bits - 1)
    return mutated_population

Python实现的遗传操作同样包括选择、交叉和变异，使用random库实现随机操作。

主循环与结果展示

num_generations = 100
num_parents = 20
mutation_rate = 0.01
for generation in range(num_generations):
    fitness = calculate_fitness(population)
    parents = selection(population, fitness, num_parents)
    offspring = crossover(parents, pop_size - num_parents)
    new_population = mutation(np.concatenate((parents, offspring), axis=2), mutation_rate)
    population = new_population

best_individual_idx = np.argmax(fitness)
best_individual = population[:, :, best_individual_idx]

Python主循环与MATLAB类似，运行多代遗传算法找到最佳个体。

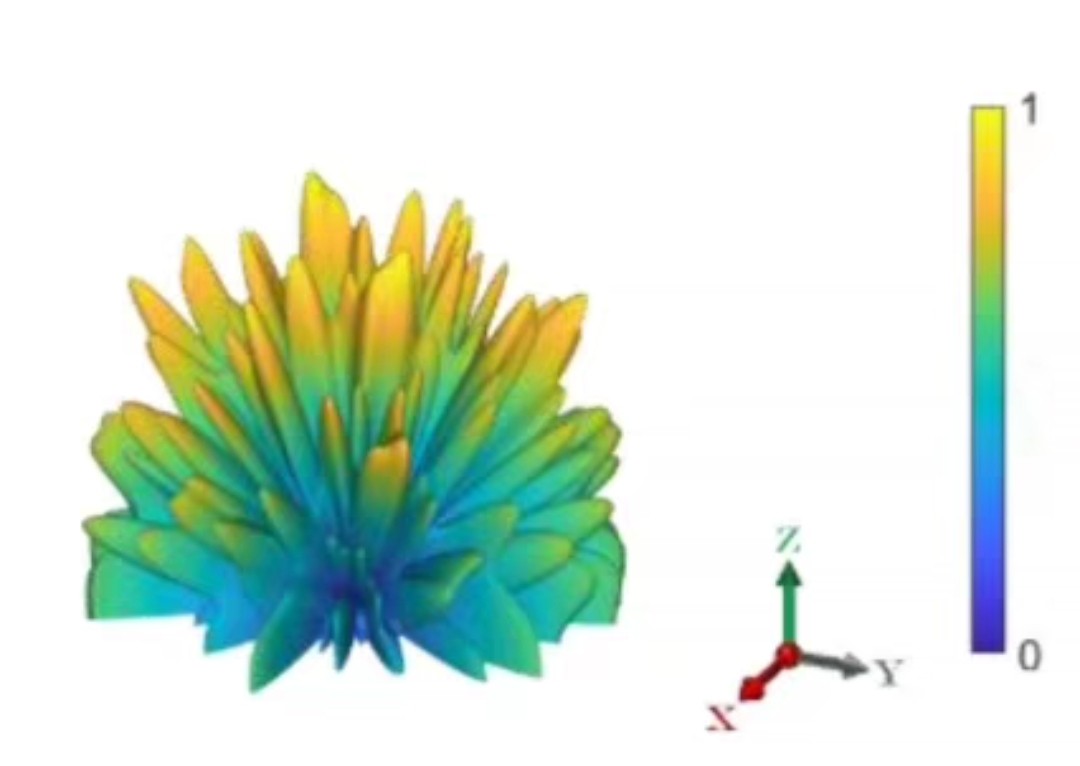

三维仿真结果与二维能量图代码

MATLAB实现

% 假设已经得到最佳编码序列best_individual
% 计算远场效果（这里假设已有计算远场的函数calculate_far_field）
far_field_result = calculate_far_field(best_individual);

% 三维仿真
figure;
surf(far_field_result);
title('三维远场效果');
xlabel('X方向');
ylabel('Y方向');
zlabel('幅度');

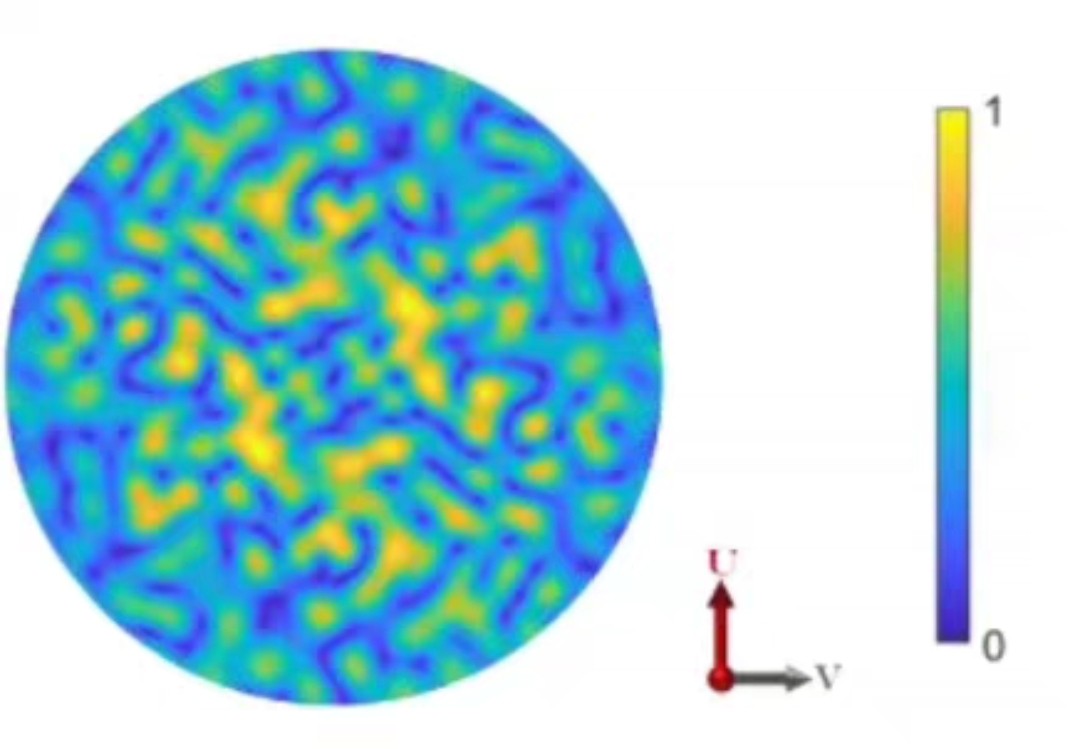

% 二维能量图
figure;
contourf(abs(far_field_result));
title('二维能量图');
xlabel('X方向');
ylabel('Y方向');

上述MATLAB代码使用surf函数绘制三维远场效果，contourf函数绘制二维能量图。

Python实现

import matplotlib.pyplot as plt
import numpy as np

# 假设已经得到最佳编码序列best_individual
# 计算远场效果（这里假设已有计算远场的函数calculate_far_field）
far_field_result = calculate_far_field(best_individual)

# 三维仿真
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
X, Y = np.meshgrid(np.arange(far_field_result.shape[0]), np.arange(far_field_result.shape[1]))
ax.plot_surface(X, Y, np.abs(far_field_result), cmap='viridis')
ax.set_title('三维远场效果')
ax.set_xlabel('X方向')
ax.set_ylabel('Y方向')
ax.set_zlabel('幅度')

# 二维能量图
plt.figure()
plt.contourf(np.abs(far_field_result), cmap='viridis')
plt.title('二维能量图')
plt.xlabel('X方向')
plt.ylabel('Y方向')
plt.colorbar()
plt.show()

Python使用matplotlib库实现三维仿真和二维能量图的绘制。

在CST中查看超表面RCS缩减效果

1. 模型建立：在CST中构建超表面模型，将优化后的编码序列按照实际尺寸和排列方式应用到超表面单元上。
2. 设置求解器：选择合适的求解器，如时域求解器或频域求解器，设置好仿真频率范围、网格精度等参数。
3. 查看结果：仿真完成后，在结果查看器中找到RCS相关的参数，直接查看超表面的RCS缩减效果。通常可以通过绘制RCS随频率或角度的变化曲线来直观分析。

通过上述MATLAB和Python代码实现遗传算法优化编码序列，结合CST中的分析，我们能够有效实现编码超表面RCS缩减，并观察到最佳漫反射效果，在天线和雷达隐身领域具有重要的应用价值。同时，这种方法对不同bit数和不同尺寸的编码序列都有良好的适应性，且考虑了编码单元相位的容差性，为实际应用提供了更可靠的方案。
