【物联网 ESP32 Arduino 一氧化碳 二氧化碳 甲醛 PM2.5 温湿度】

       随着城市化进程的加快，空气污染问题日益严重，室内空气质量直接影响到人们的健康，甲醛、一氧化碳、二氧化碳、PM2.5等有害物质对人体危害巨大，长期暴露在不良空气环境中可能引发各种疾病，因此，智能家居环境监测系统的研究成为了提高居住品质和确保健康的关键。ESP32智能家居环境监测系统利用内置WiFi模块与OF-Link云平台相连接，结合多个环境传感器，如甲醛、一氧化碳、二氧化碳、PM2.5及温湿度传感器，实现了实时数据采集、监控和远程控制功能。系统将采集到的数据传输至云平台，用户可以通过手机APP远程查看空气质量数据，并获得实时监测结果。当传感器检测到某项数据超过设定阈值时，系统会自动启动蜂鸣器报警装置，并通过舵机控制窗户开启，继电器控制风扇开启，改善室内空气质量。手机APP支持自动和手动两种模式，用户可以根据需要选择自动模式让系统自主调节，或在手动模式下远程控制窗户和风扇的开关，该系统不仅提升了家居生活的舒适度，也增强了居住环境的安全性。通过云平台，用户能够随时查看历史数据，分析空气质量变化趋势，便于长期监控和优化环境。ESP32智能家居环境监测系统以其高效、便捷、智能的特点，充分满足了现代家庭对空气质量的监测需求，推动了智能家居技术的发展，具有重要的应用价值和市场前景。

功能演示视频：https://www.bilibili.com/video/BV1kN4y127rJ

材料清单

• ESP32单片机核心板
• SSD1306-OLED显示屏
• ZH08-CH2O甲醛传感器
• MQ7一氧化碳传感器
• MH-Z19B二氧化碳传感器
• GP2Y1014AU-PM2.5传感器
• DHT11温湿度传感器
• SG90舵机
• HF46F-5V继电器
• 5V直流风扇
• 3.3V有源蜂鸣器
• 开关、三极管、电容器、电阻、供电插头、供电线等小零件

功能简介

1. ESP32内置WiFi连接OF-Link云平台，将数据发送至云平台，手机APP连接OF-Link云平台并获取数据，手机APP程序解析数据刷新屏幕，实现手机APP远程显示功能；
2. 手机APP连接OF-Link云平台，将数据发送至云平台，板载WiFi模块连接OF-Link云平台并获取数据，单片机程序解析数据执行相应的操作，实现手机APP远程控制功能；
3. 甲醛传感器实时采集环境甲醛浓度，将数据发送给单片机解析；
4. 一氧化碳传感器实时采集环境一氧化碳浓度，将数据发送给单片机解析；
5. 二氧化碳传感器实时采集环境二氧化碳浓度，将数据发送给单片机解析；
6. PM2.5传感器实时采集环境PM2.5值，将数据发送给单片机解析；
7. 温湿度传感器实时采集环境温湿度值，将数据发送给单片机解析；
8. 将传感器采集的甲醛浓度、一氧化碳浓度、二氧化碳浓度、PM2.5值、温湿度值实时显示在OLED显示屏上，方便用户查看；
9. 当传感器采集的实时值超出程序设置的阈值，会立即启动蜂鸣器报警，并驱动舵机打开窗户、驱动继电器打开风扇通风换气；
10. 通过WiFi将各个传感器采集的数据和报警状态通过云平台远程发送至手机APP显示；
11. 手机APP可以控制自动或手动模式，自动模式下判断环境是否超标自动打开或关闭窗户、风扇，手动模式下通过APP远程控制打开或关闭窗户、风扇；

程序

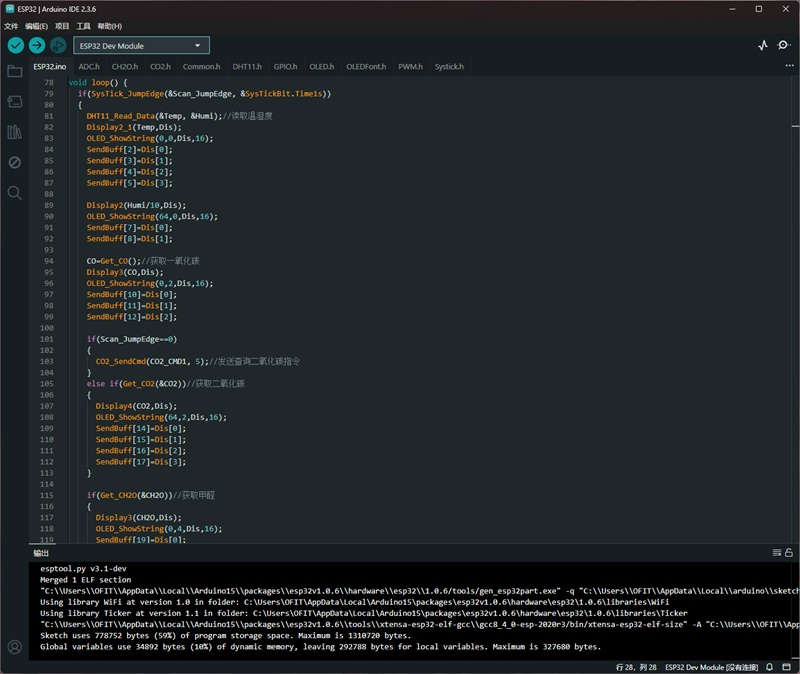

        单片机程序采用C语言和Arduino编程软件开发，程序采用模块化编程，使得代码结构清晰，易于理解和维护。每个模块负责特定的功能，便于开发者快速找到所需部分。由于模块之间的独立性，修改某一模块的代码不会影响其他模块，降低了出错的风险，简化了维护过程。新功能可以通过添加新模块或修改现有模块来实现，而不需要重写整个系统，增强了系统的灵活性。随着需求的变化，模块化程序方便地进行调整和优化以适应新的要求。

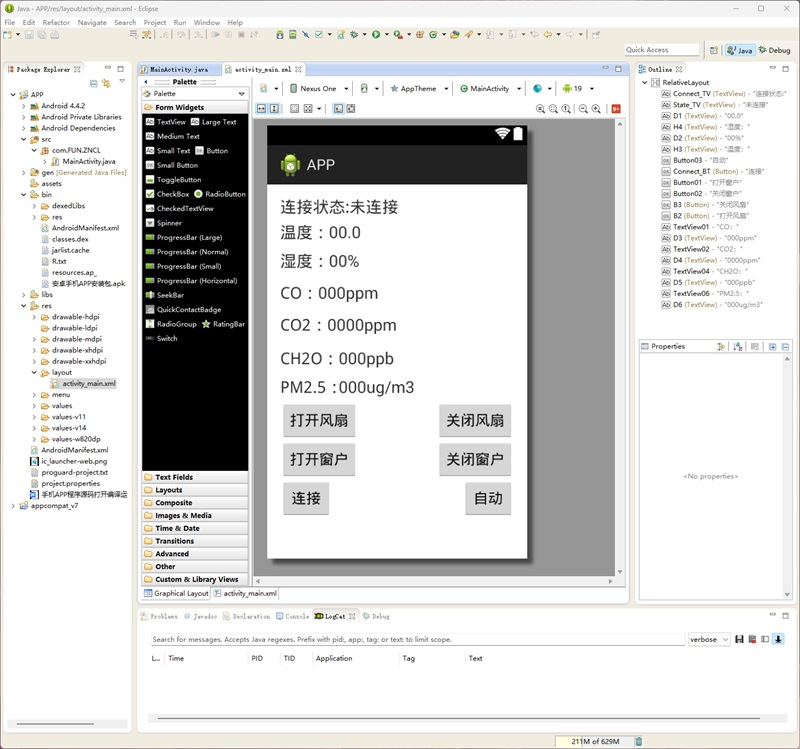

       手机APP程序采用Java语言和Eclipse编程软件开发，程序开发采用图形化辅助编程，通过拖拽、配置组件等直观操作，大幅降低开发门槛，缩短项目周期，减少代码错误。图形化界面屏蔽底层复杂逻辑，零基础用户也能快速搭建功能模块，丰富的组件库支持灵活组装，避免从零编写代码的耗时，可视化调试工具实时反馈错误，定位问题效率提升，使得客户端开发更高效、灵活且可靠，适用于快速迭代与规模化部署。

电路图

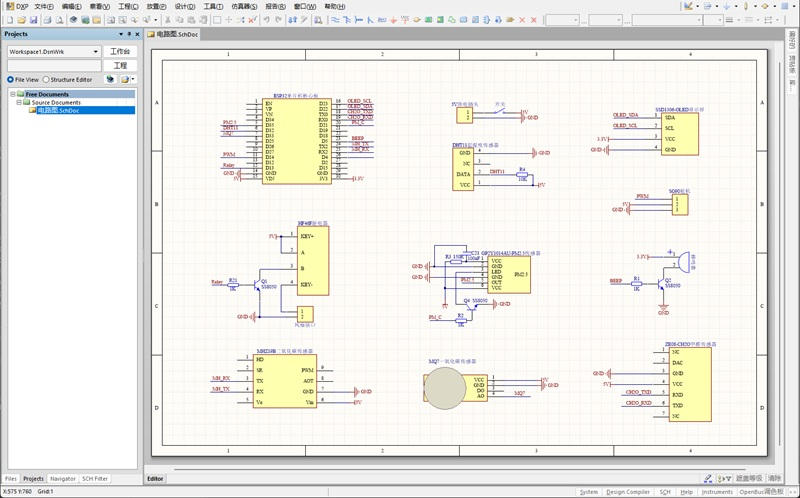

       电路原理图采用Altium Designer软件进行绘制。绘制电路原理图采用的是正规的网络标号画法，通过网络标号标明各个模块之间如何连接，引脚上标号字符相同的就是连在一起，比如标记3.3V的位置都相当于是接在一起，这样绘制的原理图比直接用线连的要干净清晰。通过标号，电路图的各个部分能够更容易地被理解，特别是在复杂电路中，网络标号有助于跟踪信号流动和连接关系。网络标号提供了一个标准化的方式来描述电路，使得不同版本和不同文档之间保持一致，减少了误解和混淆。对于学习电路理论的初学者，网络标号可以帮助更好地理解电路的结构和功能，提升学习效果。

资料概述

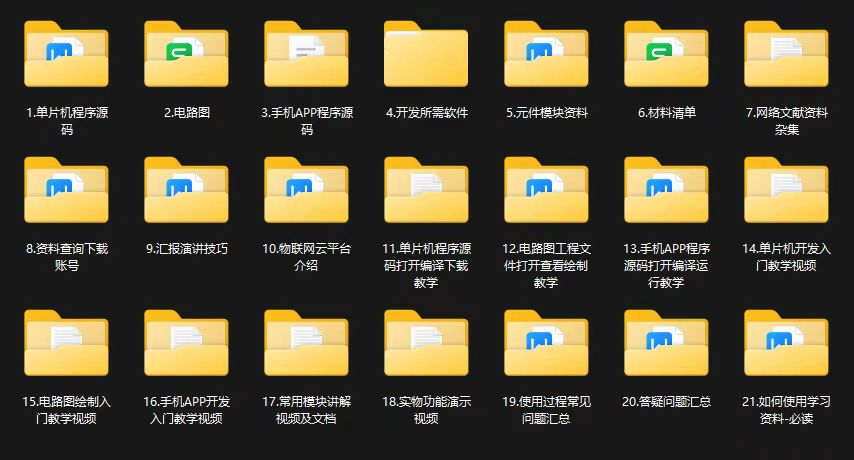

       单片机程序源码文件夹内含单片机程序源码和单片机程序源码指导手册；电路图文件夹内含电路原理图、PCB图（PCB板版本包含PCB图，万用板版本不包含PCB图）、电路图指导手册；手机APP程序源码文件夹内含手机APP程序源码和手机APP程序源码指导手册；开发所需软件文件夹内含单片机开发软件、电路图绘制软件、手机APP开发软件下载链接；元件模块资料文件夹内含电路设计所使用的元件模块数据手册及资料；材料清单文件夹内含设计所需材料的BOM清单；网络文献资料杂集文件夹内含网络搜集的单片机、电路、文献、模电、数电等各类学习资料；资料查询下载账号文件夹内含知网、维普、万方等平台资料下载账号；汇报演讲技巧文件夹内含答辩汇报演讲应对技巧讲解；物联网云平台介绍文件夹内含对所使用云平台的介绍和原理讲解；单片机程序源码打开编译下载教学文件夹内含单片机开发软件安装教学和单片机程序打开、编译、下载教学；电路图工程文件打开查看绘制教学文件夹内含电路图绘制软件安装教学和电路图打开、查看、绘制教学；手机APP程序源码打开编译运行教学文件夹内含手机APP开发软件安装教学和手机APP程序打开、编译、运行教学；单片机开发入门教学视频文件夹内含单片机入门教学系列视频链接；电路图绘制入门教学视频文件夹内含电路图绘制入门教学系列视频链接；手机APP开发入门教学视频文件夹内含手机APP开发入门教学系列视频链接；常用模块讲解视频及文档文件夹内含常用模块如单片机核心板模块、WiFi模块、显示屏模块、传感器模块、继电器模块等教学视频链接和文档（本设计未用到的模块可以忽略不看）；实物功能演示视频文件夹内含设计所实现的功能演示视频链接；使用过程常见问题汇总文件夹内含设计使用过程常见的问题及解决方法教学文档；答疑问题汇总文件夹内含答疑环节记录的问题(单独购买资料不提供技术答疑)；如何使用学习资料文件夹内含单片机程序源码、电路图、手机APP程序源码等学习使用教学文档。
